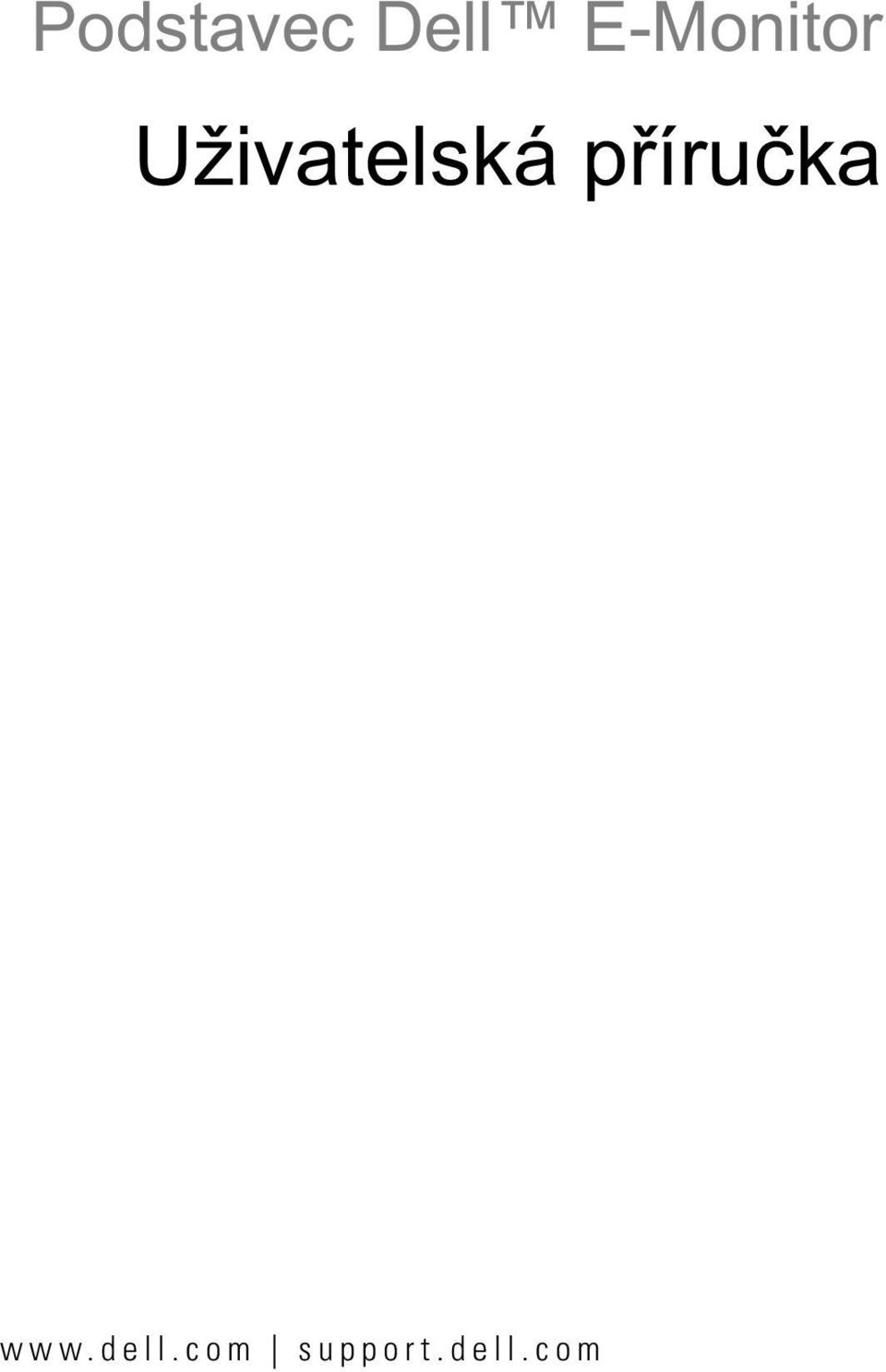

1 Podstavec Dell E-Monitor Uživatelská příručka support.dell.com

2 Poznámky, upozornění a varování POZNÁMKA: POZNÁMKA označuje důležité informace, které pomáhají lepšímu využití počítače. UPOZORNĚNÍ: UPOZORNĚNÍ označuje nebezpečí poškození hardwaru nebo ztráty dat a popisuje, jak se lze problému vyhnout. UPOZORNĚNÍ: VAROVÁNÍ upozorňuje na potenciální poškození majetku a riziko úrazu nebo smrti. Změna informací v tomto dokumentu vyhrazena Dell Inc. Všechna práva vyhrazena. Jakákoli reprodukce bez písemného povolení společnosti Dell Inc. je přísně zakázána. Ochranné známky použité v tomto textu: Dell a logo DELL jsou ochranné známky společnosti Dell Inc. Ostatní ochranné známky a obchodní názvy mohou být v tomto dokumentu použity buď v souvislosti s organizacemi, které si na tyto ochranné známky a názvy činí nárok, nebo s jejich produkty. Společnost Dell Inc. si nečiní nárok na jiné obchodní známky a názvy než své vlastní. Červen 2008 Rev. A00

3 obsah 1 Informace o podstavci Dell E-Monitor Používání podstavce E-Monitor Připojení podstavce E-Monitor k replikátorům portů E-Port nebo E-Port Plus Stav napájení a dokování podstavce E-Monitor Odpojení replikátoru portů od podstavce na monitor Technické údaje Vyhledání informací Glosář obsah 3

4 4 obsah

5 Informace o podstavci Dell E-Monitor Podstavec Dell E-Monitor můžete použít s přenosnými počítači Dell řady E a replikátory portů. Podstavec E-Monitor podporuje: přenosné počítače Dell řady E o velikostech 12,1 až 17" replikátory Dell E-Port a Dell E-Port Plus monitory se základnou až 19" podstavec na monitor 2 uvolňovací západka pro replikátor portů 3 tlačítko napájení 4 tlačítko pro vysunutí 5 kontrolka dokování Informace o podstavci Dell E-Monitor 5

6 vodítka pro replikátor portů 2 uvolňovací tlačítko pro replikátor portů 3 kabel pro připojení podstavce na monitor k replikátoru portů 6 Informace o podstavci Dell E-Monitor

7 Používání podstavce E-Monitor UPOZORNĚNÍ: Než začnete provádět jakékoli operace popsané v této části, ujistěte se, že jsou splněny bezpečnostní pokyny uvedené v dokumentaci k počítači. UPOZORNĚNÍ: Podstavec na monitor podporuje CRT monitory se základnou až 19" nebo ploché monitory se základnou až 20". Těžší nebo větší monitory mohou podstavec, přenosný počítač nebo replikátor portů poškodit. Připojení podstavce E-Monitor k replikátorům portů E-Port nebo E-Port Plus 1 Když je přední část replikátoru portů mírně zvednuta, zasuňte replikátor portů směrem do zadní části podstavce na monitor, dokud se replikátor portů nezastaví o vodítka. 2 Zatlačte na replikátor portů směrem dolů, abyste jej na podstavci na monitor zajistili uvolňovací západkou. Používání podstavce E-Monitor 7

8 8 Používání podstavce E-Monitor

9 3 Vytáhněte průhledný plastový jazýček, abyste uvolnili kabel ze zadní části podstavce na monitor, poté z kabelu sejměte ochranný kryt. 4 Připojte kabel ke konektoru na replikátoru portů, abyste zajistili pro podstavec na monitor napájení. Podstavec na monitor může být napájen z baterie přenosného počítače, napájecího adaptéru přenosného počítače nebo z napájecího adaptéru replikátoru portů. POZNÁMKA: Více informací o používání replikátoru portů najdete v uživatelské příručce k jednotce Dell E-Port nebo v uživatelské příručce k jednotce Dell E-Port Plus na stránkách support.dell.com konektor replikátoru portů 2 kabel Používání podstavce E-Monitor 9

10 Stav napájení a dokování podstavce E-Monitor Vypínač podstavce E-Monitor slouží k zapnutí nebo vypnutí dokovaného přenosného počítače. Kontrolka vypínače označujte stav napájení podstavce E-Monitor nebo dokovaného přenosného počítače. Kontrolka dokování na tlačítku pro vysunutí označujte stav napájení a dokování podstavce E-Monitor a přenosného počítače. Následující tabulka zobrazuje možné podmínky dokování, napájení, stavy přenosného počítače a to, jak jsou tyto podmínky indikovány kontrolkou vypínače a dokování na podstavci E-Monitor: Stav napájení a dokování Zařízení není dokováno nebo není připojen napájecí adaptér Zařízení je dokováno a je připojen napájecí adaptér Zařízení je dokováno a připojeno k elektrické síti nebo napájeno z baterie Zařízení je dokováno a připojeno k elektrické síti nebo napájeno z baterie Stav přenosného počítače V režimu spánku nebo je zařízení vypnuto V režimu spánku nebo je zařízení vypnuto Kontrolka vypínače Nesvítí Nesvítí Kontrolka dokování Nesvítí Zapnuto Úsporný režim Foukání Zapnuto Zapnuto Zapnuto Zapnuto 10 Používání podstavce E-Monitor

11 Odpojení replikátoru portů od podstavce na monitor 1 Odpojte od replikátoru portů všechny kabely. 2 Stiskněte na zadní straně podstavce na monitor tlačítko pro uvolnění a zároveň zvedejte přední část replikátoru portů. 3 Vyjměte replikátor portů z podstavce na monitor kabel 2 tlačítko pro uvolnění 3 replikátor portů Používání podstavce E-Monitor 11

12 12 Používání podstavce E-Monitor

13 Technické údaje Rozměry Výška 143,5 mm (5,65") Hloubka 347,44 mm (13,68") Šířka 390 mm (15,35") Provozní technické údaje na úrovni systému Proměnná Minimální Typická Maximum Teplota (externí systém) 0 C 25 C 35 C Rychlost nárůstu teploty 0 C/hod. Není k dispozici 10 C/hod. Vlhkost (nekondenzující) 10 % Není k dispozici 80 % Rychlost nárůstu vlhkosti 20 %/hod. Nadmořská výška 0 m (0 stop) 3048 m ( stop) Neprovozní technické údaje na úrovni systému a technické údaje pro převoz Proměnná Minimální Maximum Teplota 40 C 65 C Rychlost nárůstu teploty 0 C/hod. 20 C/hod. Vlhkost (nekondenzující) 5 % 95 % Rychlost nárůstu vlhkosti Není k dispozici 20 %/hod. Nadmořská výška 0 m (0 stop) m ( stop) Technické údaje 13

14 14 Technické údaje

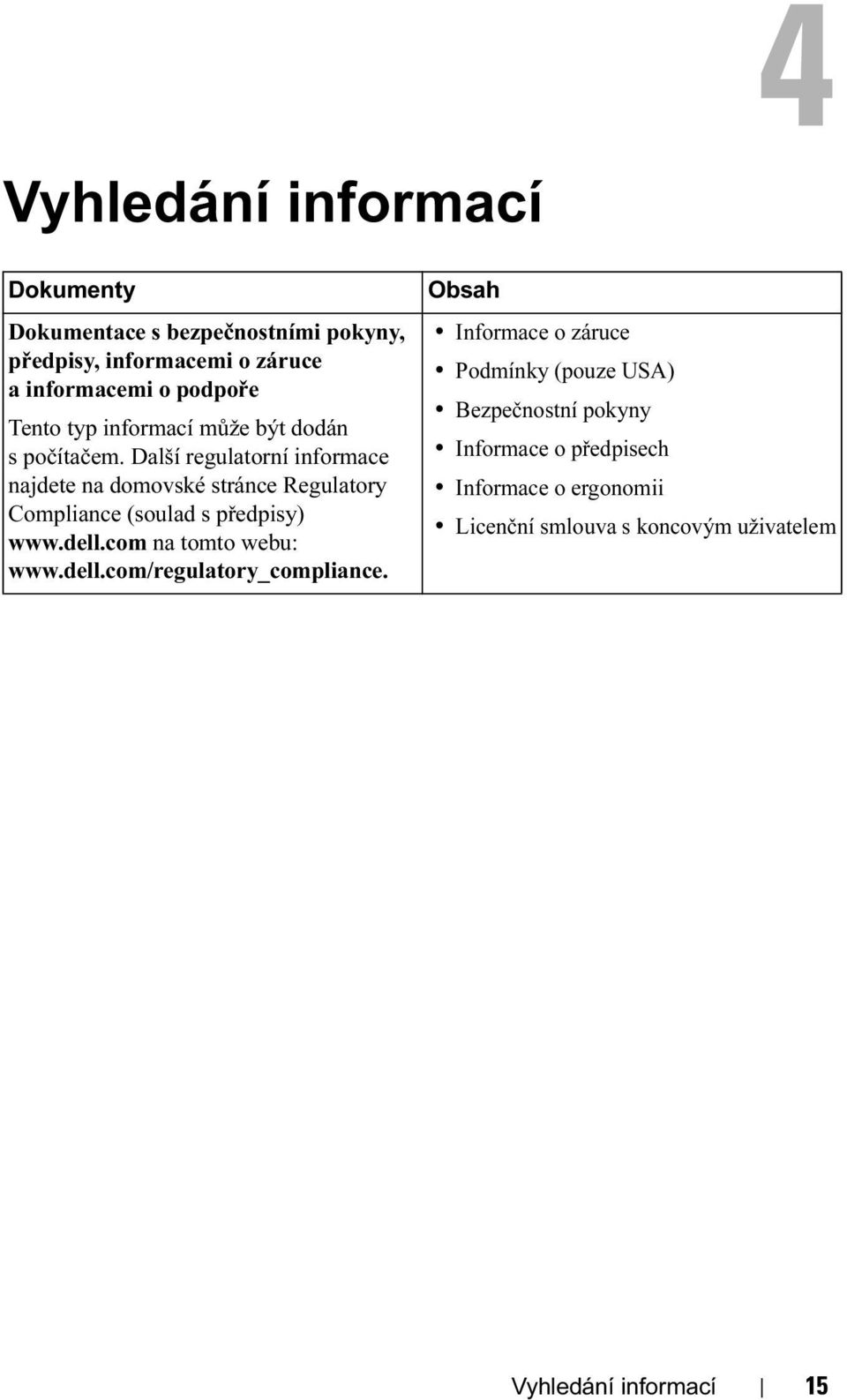

15 Vyhledání informací Dokumenty Dokumentace s bezpečnostními pokyny, předpisy, informacemi o záruce a informacemi o podpoře Tento typ informací může být dodán s počítačem. Další regulatorní informace najdete na domovské stránce Regulatory Compliance (soulad s předpisy) na tomto webu: Obsah Informace o záruce Podmínky (pouze USA) Bezpečnostní pokyny Informace o předpisech Informace o ergonomii Licenční smlouva s koncovým uživatelem Vyhledání informací 15

16 16 Vyhledání informací

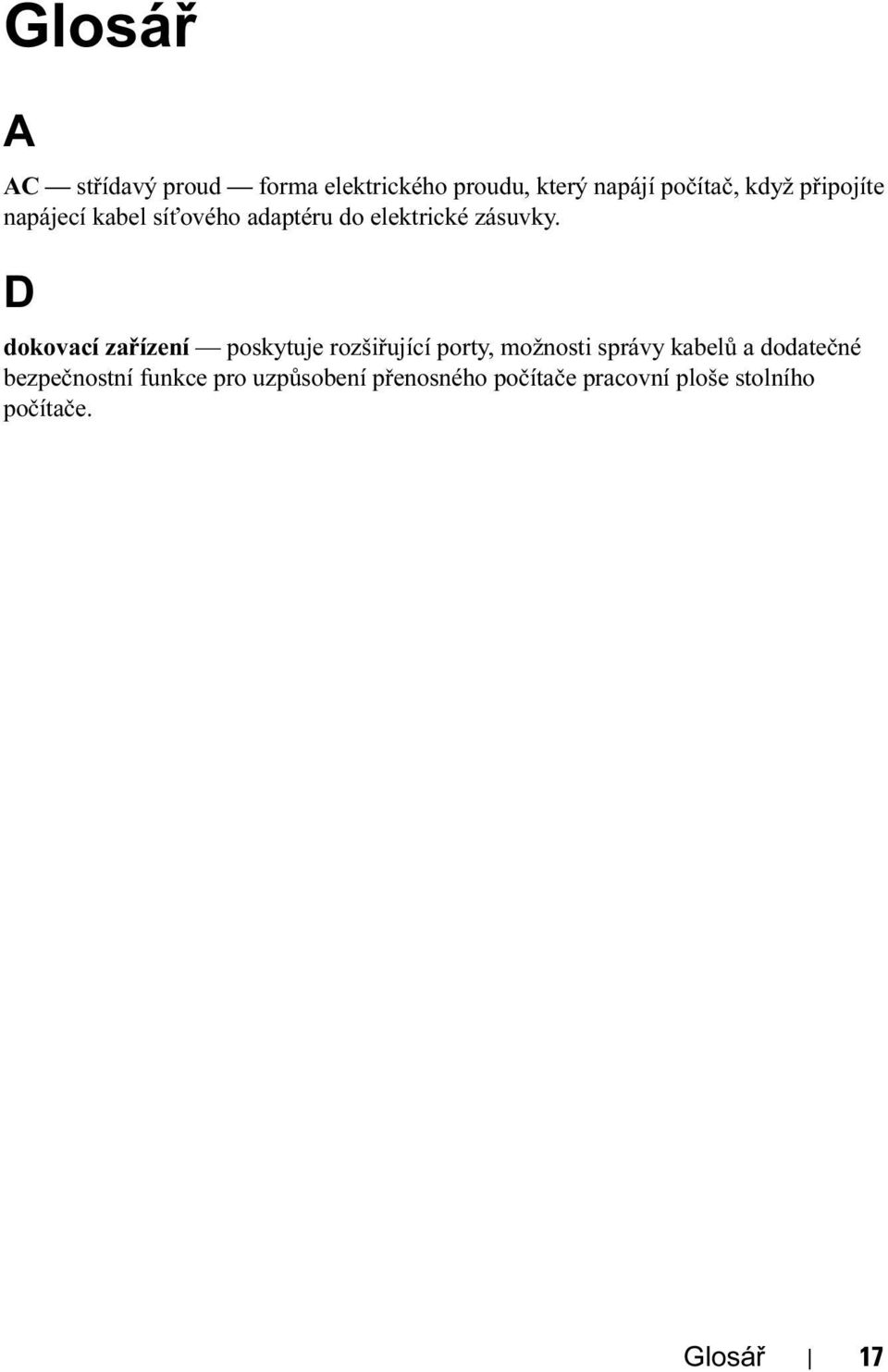

17 Glosář A AC střídavý proud forma elektrického proudu, který napájí počítač, když připojíte napájecí kabel síťového adaptéru do elektrické zásuvky. D dokovací zařízení poskytuje rozšiřující porty, možnosti správy kabelů a dodatečné bezpečnostní funkce pro uzpůsobení přenosného počítače pracovní ploše stolního počítače. Glosář 17
