Typ SRP a DAP. Pfeiffer AT otočný čtvrtotáčkový pohon Série 31a

Transkript

1 Pfeiffer AT otočný čtvrtotáčkový pohon Série 31a Typ SRP a DAP Použití: Jedno- a dvojčinný pístový pohon pro regulační a uzavírací ventily s rotačním regulačním prvkem, zvláště pro vysoké provozní požadavky v chemickém průmyslu: otočný o 90 napájecí vzduch až 8 barů teploty 20 C až + 80 C Pneumatické otočné pohony typu SRP a DAP jsou pístové pohony pro regulaci nebo ON/OFF provoz. Pohony jsou charakteristické: externě nastavitelné dorazy (± 4 ) poloha čtyřhranu hřídele diagonální (evropský standard) nebo paralelní volně nastavitelný indikátor polohy (ve 45 krocích) montáž a úpravy bez speciálních nástrojů zapouzdřená montáž pružin převod pohybu pomocí evolventní převodovky změna směru otáčení bez přídavných komponentů zušlechtěný povrch ověřený testem dle Kesternycha a testu pomocí solného roztoku připojení nástaveb dle VDI/VDE 3845 připojení dle DIN/ISO 5211 Provedení: typ SRP Pneumatický čtvrtotáčkový pohon, jednočinný s vratnými pružinami ve velikostech typ DAP Pneumatický čtvrtotáčkový pohon, dvojčinný bez vratných pružin ve velikostech Speciální provedení: s nouzovým manuálním ovládáním pro provozní teploty od 20 do C díky použití O-kroužků z VITONU. pro provozní teploty od 40 do + 80 C se silikonovým těsněním pohony s větším rozsahem rotace dávkovací pohon s nastavitelnou centrální polohou třípolohový pohon pohon s hydraulicky nastavitelnou rychlostí otáčení kompletně nerezový pohon

2 Přídavná zařízení a nástavby: Pohony je možné osadit následujícím příslušenstvím jednotlivě nebo i v kombinaci: převodník koncové spínače solenoidové ventily vzduchová redukční stanice sada manometrů škrtící zařízení V případě požadavku na osazení jiných příslušenství je třeba konzultace s výrobcem. Popis funkce: Regulační tlak přenáší sílu na píst, který u jednočinného pohonu přetlačuje pružiny a u dvojčinného pohonu přetlačuje příslušný protitlak. Síla vytvářená na pístech je převáděna na rotační pohyb pomocí pastorkové hřídele. Nastavitelné koncové pohony pro OPEN a CLOSED provoz umožňují přesné nastavení koncových poloh (± 4 ). Materiály: Těleso Kryt Hřídel Pružinový blok Píst Kroutící moment: AlMgSi0,5 F25 GD AlSi8 0,5 Cu3,5 Fe ASTM A105 ASTM A401 GD AlSi8 0,5 Cu3,5 Fe Obrázek č. 3 znázorňuje dostupné kroutící momenty - MdLE pro jednočinný pohon - MdLD pro dvojčinný pohon a dosažitelný kroutící moment pružin MdF ve vztahu k úhlu natočení. Průběh provozního kroutícího momentu je platný pro správnou kombinaci napájecího vzduchu a příslušného počtu pružin. V případě jednočinné verze pohonu udává počet pružin vratný kroutící moment a požadovaný tlak napájecího vzduchu. Bezpečnostní poloha: Pro pohon tytu SRP jsou k dispozici dva různé směry rotace, které jsou uvedeny do pohybu v případě uvolnění pístu nebo v případě výpadku vzduchu. Směr otáčení se řídí z pohledu shora na pohon ventilu. Pružiny otáčející doprava V případě ztráty tlaku nastane pravá rotace. Pružiny otáčející doleva V případě ztráty tlaku nastane levá rotace. Typ pohonu DAP je konstruován bez pružin a neumožňuje nastavení koncové polohy v případě výpadku vzduchu. Všeobecná technická data: TYP jednočinný dvojčinný Max. tlak vzduchu 8 bar velikosti Rozsah teplot -20 C až 80 C napojení DIN / ISO 5211 Napojení VDI / VDE 3845, velikost 1 příslušen VDI / VDE 3845, velikost 2 ství VDI / VDE 3845, velikost 4 Napojení solenoidu VDI / VDE 3845 Průběh provozního momentu a doporučený tlak vzduchu Provozní kroutící moment: Provozní momenty pro jednočinné a dvojčinné pohony jsou k dispozici v katalogovém listu (DB 31a_EN). Zajímavá vylepšení v této generaci pohonu: Tato generace otočných pohonů je charakteristická mnohými technickými vylepšeními a byla vyvíjena v souladu s nejnovějšími požadavky dle ISO Manipulace pro nastavování koncových poloh se zabezpečením proti případnému úrazu Nastavení dvou koncových poloh je realizováno pomocí dvou nastavovacích šroubů přes vačkový systém (obr. 4) tak, aby nedošlo k případným úrazům (pokud je pohon natlakován, jsou nastavovací šrouby vybaveny speciální odvětrávací drážkou). V případě uvolňování šroubů, kdy je pohon pod tlakem, dojde přes tyto drážky k úniku vzduchu a vzniklý hluk včas varuje obsluhu.

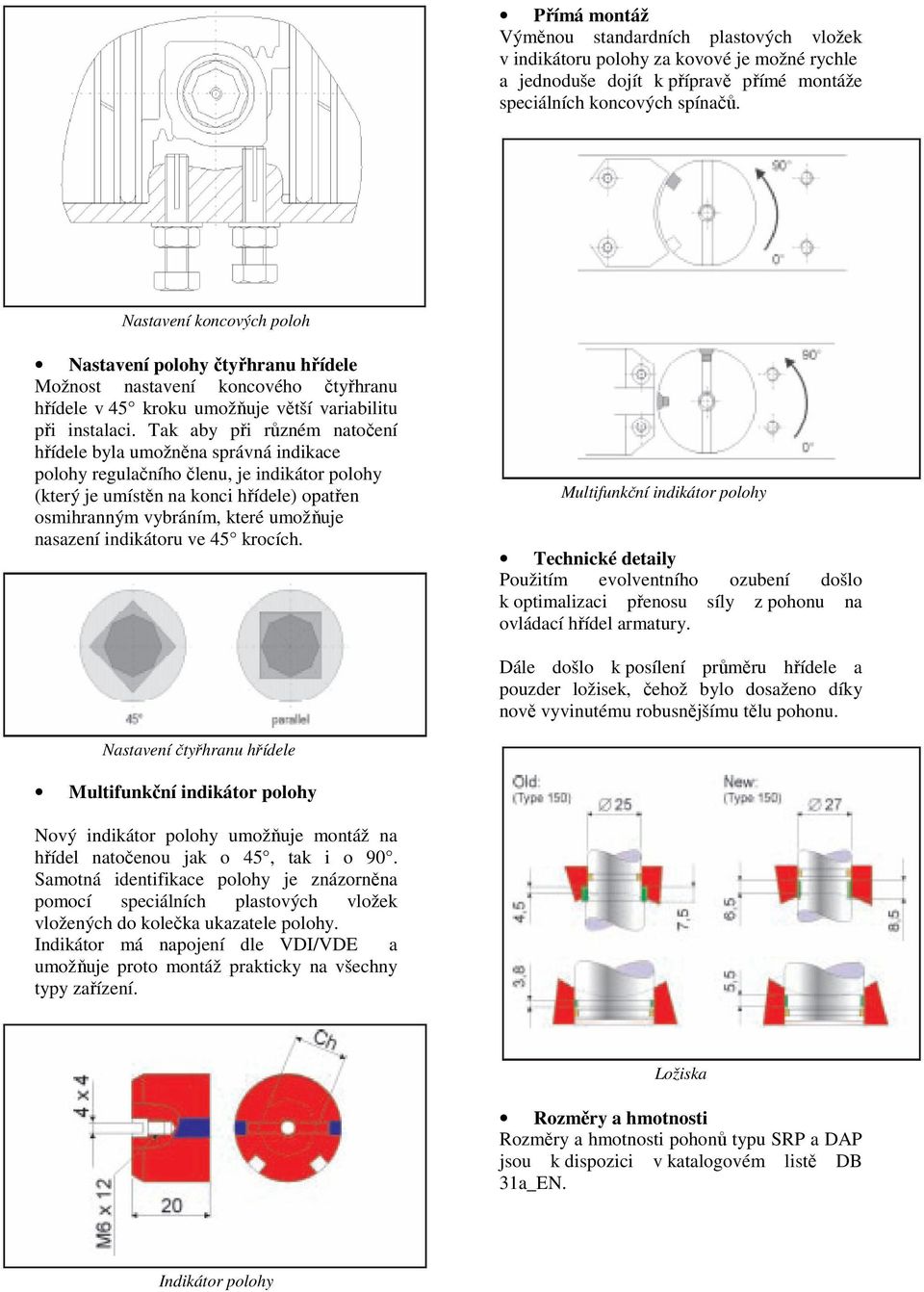

3 Přímá montáž Výměnou standardních plastových vložek v indikátoru polohy za kovové je možné rychle a jednoduše dojít k přípravě přímé montáže speciálních koncových spínačů. Nastavení koncových poloh Nastavení polohy čtyřhranu hřídele Možnost nastavení koncového čtyřhranu hřídele v 45 kroku umožňuje větší variabilitu při instalaci. Tak aby při různém natočení hřídele byla umožněna správná indikace polohy regulačního členu, je indikátor polohy (který je umístěn na konci hřídele) opatřen osmihranným vybráním, které umožňuje nasazení indikátoru ve 45 krocích. Multifunkční indikátor polohy Technické detaily Použitím evolventního ozubení došlo k optimalizaci přenosu síly z pohonu na ovládací hřídel armatury. Dále došlo k posílení průměru hřídele a pouzder ložisek, čehož bylo dosaženo díky nově vyvinutému robusnějšímu tělu pohonu. Nastavení čtyřhranu hřídele Multifunkční indikátor polohy Nový indikátor polohy umožňuje montáž na hřídel natočenou jak o 45, tak i o 90. Samotná identifikace polohy je znázorněna pomocí speciálních plastových vložek vložených do kolečka ukazatele polohy. Indikátor má napojení dle VDI/VDE a umožňuje proto montáž prakticky na všechny typy zařízení. Ložiska Rozměry a hmotnosti Rozměry a hmotnosti pohonů typu SRP a DAP jsou k dispozici v katalogovém listě DB 31a_EN. Indikátor polohy

4 Rozložený model pohonu Poz. Popis Poz. Popis 1 Vačka 16 O - kroužek 2 Nastavovací šroub dorazu 17 Sada pružin 3 Matice 18 Pružinová spona 4 Podložka 19 Indikátor polohy 5 Ložisko (píst) 20 O kroužek 6 Ložisko (horní pastorek) 21 O kroužek 7 Ložisko (dolní pastorek) 22 Pravý kryt 8 Axiální ložisko 23 Levý kryt 9 O kroužek 24 Šroub indikátoru polohy 10 Axiální těsnění 25 Písty 11 O kroužek 26 Identifikační štítek 12 Vedení pístu 27 Identifikační štítek (kryt) 13 Šrouby krytu 28 Centrovací kroužek 14 O kroužek 29 Těleso 15 Ložisko (hlava pístu) 30 Hřídel Požadovaná údaje pro vaší objednávku: Typ pohonu: Série 31a typ DAP nebo SRP Velikost pohonu: 15, 30, 60, 100, 150, 220, 300, 450, 600, 900, 1200, 2000, 3000 nebo 5000 Počet pružin: jen pro typ pohonu SRP (jednočinný) Bezpečností poloha: pružiny otáčející do prava nebo leva (jen pro jednočinné pohony.. SRP) Napájecí vzduch:. bar Provozní rozsah: počet pružin nebo jmenovitý rozsah signálu VDI/VDE montáž: pro napojení převodníku nebo jiných nástave

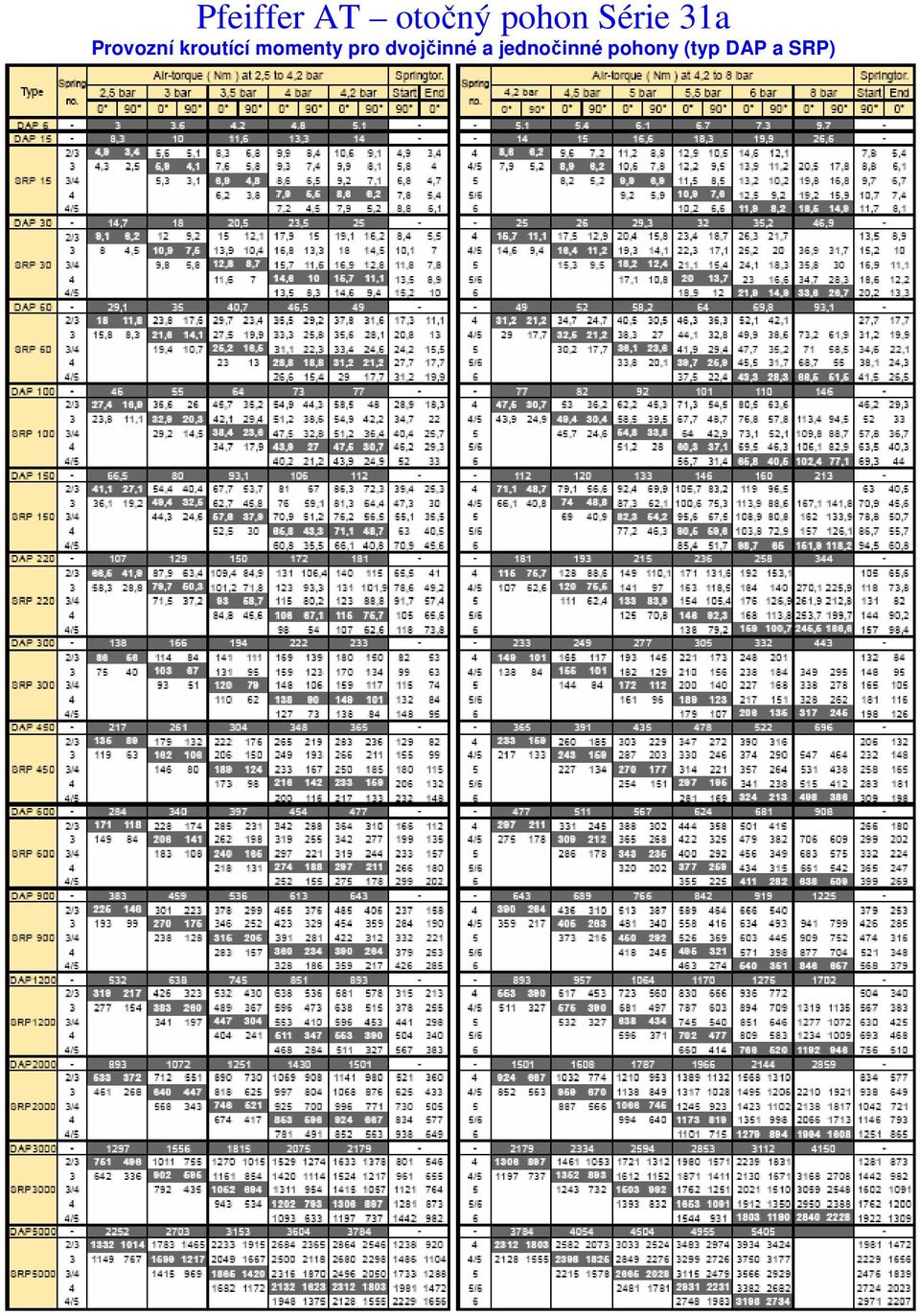

5 Pfeiffer AT otočný pohon Série 31a Provozní kroutící momenty pro dvojčinné a jednočinné pohony (typ DAP a SRP)

6 Rozměry: Technická data: max. tlak: regulované médium: rozsah teplot: úhel otáčení: 8 bar filtrované, suchý stlačený vzduch nekorozivní médium 248K (-25 C) až 353K (80 C), vyšší teploty na vyžádání 90 (± 4 ) nastavitelné v obou směrech
