Elektromotorický pohon pro kohouty

Transkript

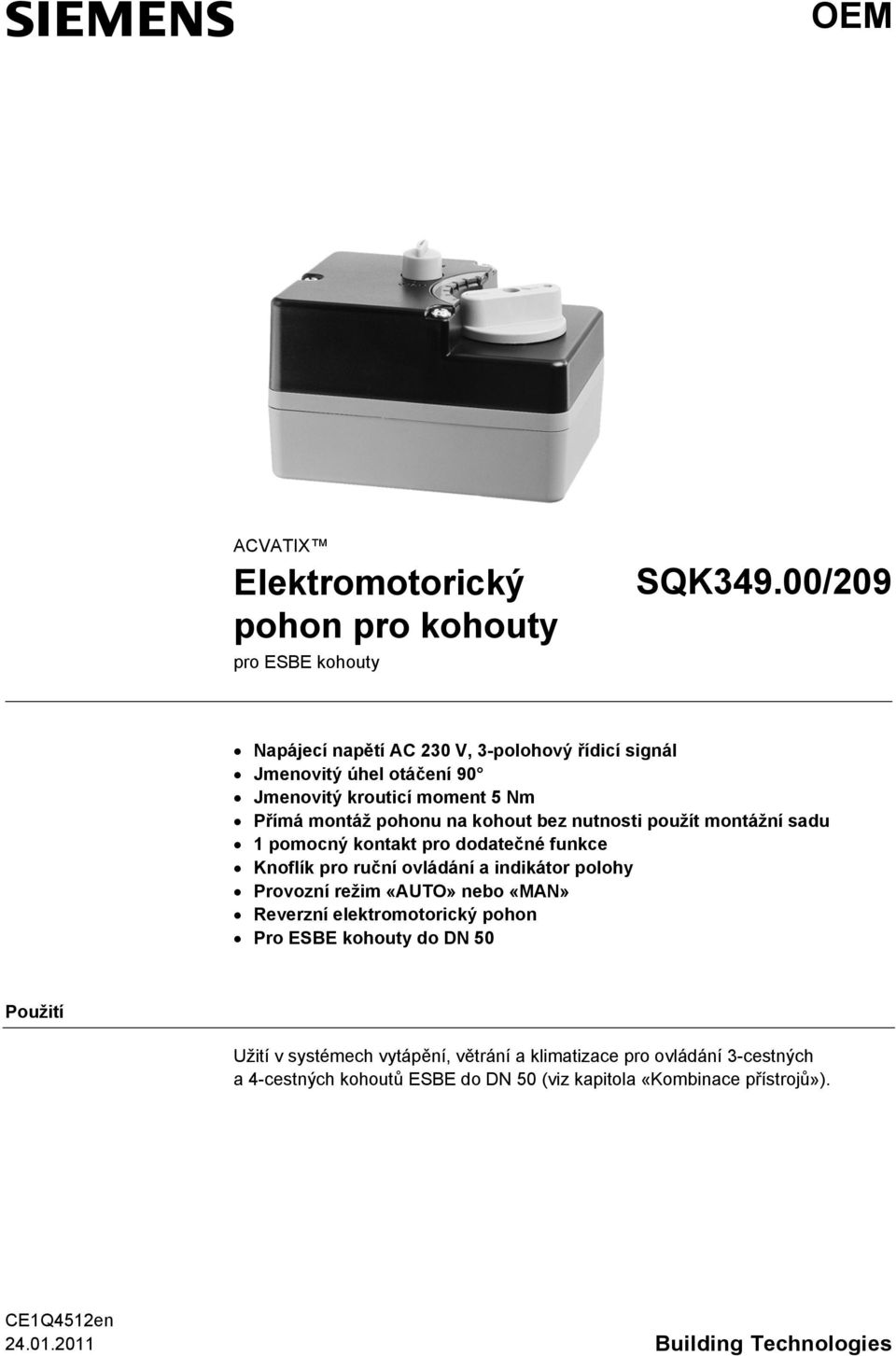

1 s OEM ACVATIX Elektromotorický pohon pro kohouty pro ESBE kohouty Napájecí napětí AC 230 V, 3-polohový řídicí signál Jmenovitý úhel otáčení 90 Jmenovitý krouticí moment 5 Nm Přímá montáž pohonu na kohout bez nutnosti použít montážní sadu 1 pomocný kontakt pro dodatečné funkce Knoflík pro ruční ovládání a indikátor polohy Provozní režim «AUTO» nebo «MAN» Reverzní elektromotorický pohon Pro ESBE kohouty do DN 50 Použití Užití v systémech vytápění, větrání a klimatizace pro ovládání 3-cestných a 4-cestných kohoutů ESBE do DN 50 (viz kapitola «Kombinace přístrojů»). CE1Q4512en Building Technologies

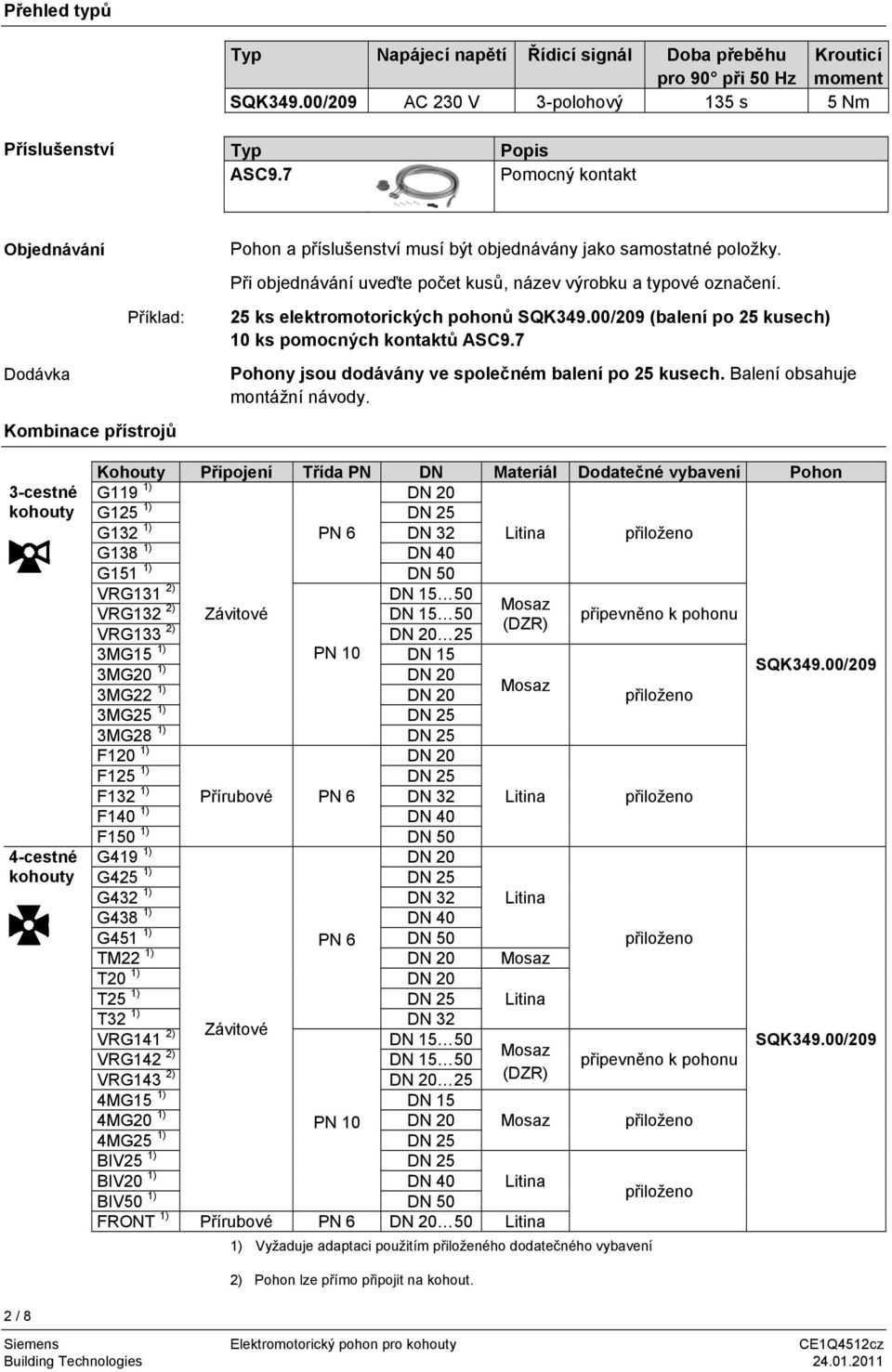

2 Přehled typů Typ Napájecí napětí Řídicí signál Doba přeběhu Krouticí pro 90 při 50 Hz moment AC 230 V 3-polohový 135 s 5 Nm Příslušenství Typ ASC9.7 Popis Pomocný kontakt Objednávání Příklad: Dodávka Kombinace přístrojů Pohon a příslušenství musí být objednávány jako samostatné položky. Při objednávání uveďte počet kusů, název výrobku a typové označení. 25 ks elektromotorických pohonů (balení po 25 kusech) 10 ks pomocných kontaktů ASC9.7 Pohony jsou dodávány ve společném balení po 25 kusech. Balení obsahuje montážní návody. 3-cestné kohouty 4-cestné kohouty Kohouty Připojení Třída PN DN Materiál Dodatečné vybavení Pohon G119 1) DN 20 G125 1) DN 25 G132 1) PN 6 DN 32 Litina přiloženo G138 1) DN 40 G151 1) DN 50 VRG131 2) DN Mosaz VRG132 2) Závitové DN (DZR) VRG133 2) DN připevněno k pohonu 3MG15 1) PN 10 DN 15 3MG20 1) DN 20 Mosaz 3MG22 1) DN 20 přiloženo 3MG25 1) DN 25 3MG28 1) DN 25 F120 1) DN 20 F125 1) DN 25 F132 1) Přírubové PN 6 DN 32 Litina přiloženo F140 1) DN 40 F150 1) DN 50 G419 1) DN 20 G425 1) DN 25 G432 1) DN 32 Litina G438 1) DN 40 G451 1) PN 6 DN 50 přiloženo TM22 1) DN 20 Mosaz T20 1) DN 20 T25 1) DN 25 Litina T32 1) DN 32 Závitové VRG141 2) DN Mosaz VRG142 2) DN připevněno k pohonu VRG143 2) DN (DZR) 4MG15 1) DN 15 4MG20 1) PN 10 DN 20 Mosaz přiloženo 4MG25 1) DN 25 BIV25 1) DN 25 BIV20 1) DN 40 Litina BIV50 1) DN 50 přiloženo FRONT 1) Přírubové PN 6 DN Litina 1) Vyžaduje adaptaci použitím přiloženého dodatečného vybavení 2) Pohon lze přímo připojit na kohout. 2 / 8

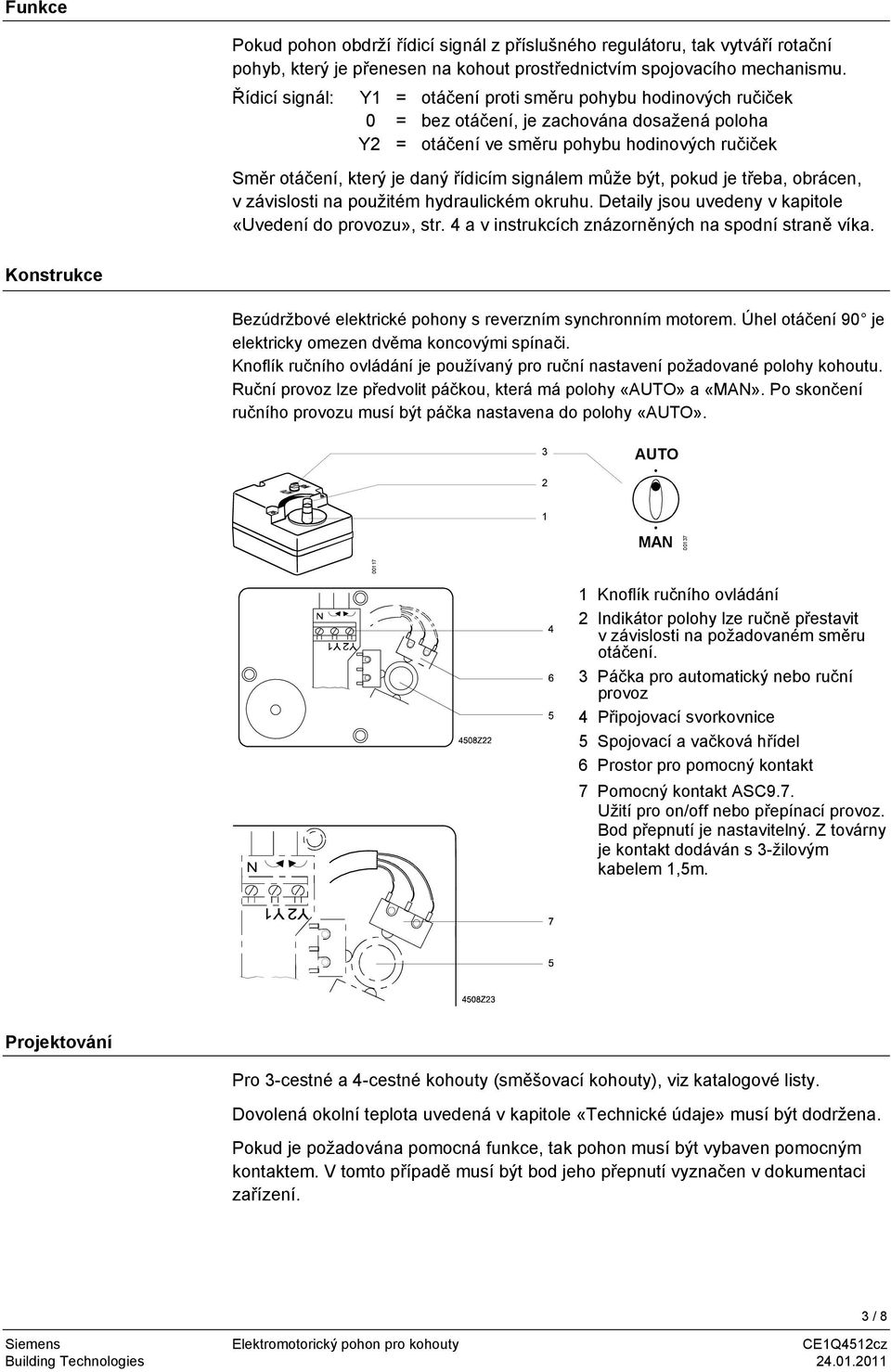

3 Funkce Pokud pohon obdrží řídicí signál z příslušného regulátoru, tak vytváří rotační pohyb, který je přenesen na kohout prostřednictvím spojovacího mechanismu. Řídicí signál: Y1 = otáčení proti směru pohybu hodinových ručiček 0 = bez otáčení, je zachována dosažená poloha Y2 = otáčení ve směru pohybu hodinových ručiček Směr otáčení, který je daný řídicím signálem může být, pokud je třeba, obrácen, v závislosti na použitém hydraulickém okruhu. Detaily jsou uvedeny v kapitole «Uvedení do provozu», str. 4 a v instrukcích znázorněných na spodní straně víka. Konstrukce Bezúdržbové elektrické pohony s reverzním synchronním motorem. Úhel otáčení 90 je elektricky omezen dvěma koncovými spínači. Knoflík ručního ovládání je používaný pro ruční nastavení požadované polohy kohoutu. Ruční provoz lze předvolit páčkou, která má polohy «AUTO» a «MAN». Po skončení ručního provozu musí být páčka nastavena do polohy «AUTO». 3 AUTO 2 1 MAN Knoflík ručního ovládání 2 Indikátor polohy lze ručně přestavit v závislosti na požadovaném směru otáčení. 3 Páčka pro automatický nebo ruční provoz 4 Připojovací svorkovnice 5 Spojovací a vačková hřídel 6 Prostor pro pomocný kontakt 7 Pomocný kontakt ASC9.7. Užití pro on/off nebo přepínací provoz. Bod přepnutí je nastavitelný. Z továrny je kontakt dodáván s 3-žilovým kabelem 1,5m. Projektování Pro 3-cestné a 4-cestné kohouty (směšovací kohouty), viz katalogové listy. Dovolená okolní teplota uvedená v kapitole «Technické údaje» musí být dodržena. Pokud je požadována pomocná funkce, tak pohon musí být vybaven pomocným kontaktem. V tomto případě musí být bod jeho přepnutí vyznačen v dokumentaci zařízení. 3 / 8

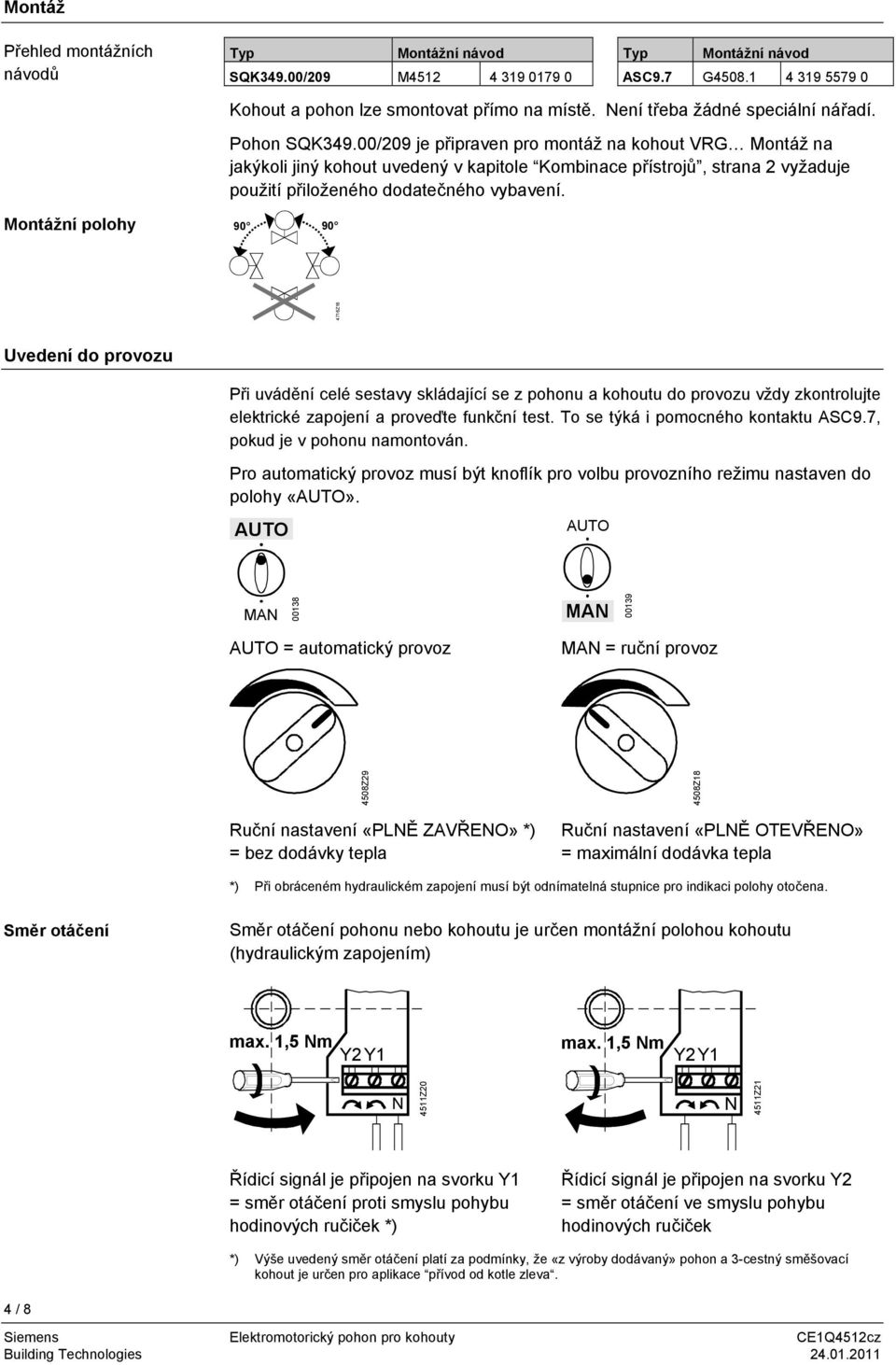

4 Montáž Přehled montážních návodů Typ Montážní návod Typ Montážní návod M ASC9.7 G Kohout a pohon lze smontovat přímo na místě. Není třeba žádné speciální nářadí. Pohon je připraven pro montáž na kohout VRG Montáž na jakýkoli jiný kohout uvedený v kapitole Kombinace přístrojů, strana 2 vyžaduje použití přiloženého dodatečného vybavení. Montážní polohy Z16 Uvedení do provozu Při uvádění celé sestavy skládající se z pohonu a kohoutu do provozu vždy zkontrolujte elektrické zapojení a proveďte funkční test. To se týká i pomocného kontaktu ASC9.7, pokud je v pohonu namontován. Pro automatický provoz musí být knoflík pro volbu provozního režimu nastaven do polohy «AUTO». AUTO AUTO MAN MAN AUTO = automatický provoz MAN = ruční provoz 4508Z Z18 Ruční nastavení «PLNĚ ZAVŘENO» *) = bez dodávky tepla Ruční nastavení «PLNĚ OTEVŘENO» = maximální dodávka tepla *) Při obráceném hydraulickém zapojení musí být odnímatelná stupnice pro indikaci polohy otočena. Směr otáčení Směr otáčení pohonu nebo kohoutu je určen montážní polohou kohoutu (hydraulickým zapojením) max. 1,5 Nm Y2 Y1 max. 1,5 Nm Y2Y1 N 4511Z20 N 4511Z21 Řídicí signál je připojen na svorku Y1 = směr otáčení proti smyslu pohybu hodinových ručiček *) Řídicí signál je připojen na svorku Y2 = směr otáčení ve smyslu pohybu hodinových ručiček *) Výše uvedený směr otáčení platí za podmínky, že «z výroby dodávaný» pohon a 3-cestný směšovací kohout je určen pro aplikace přívod od kotle zleva. 4 / 8

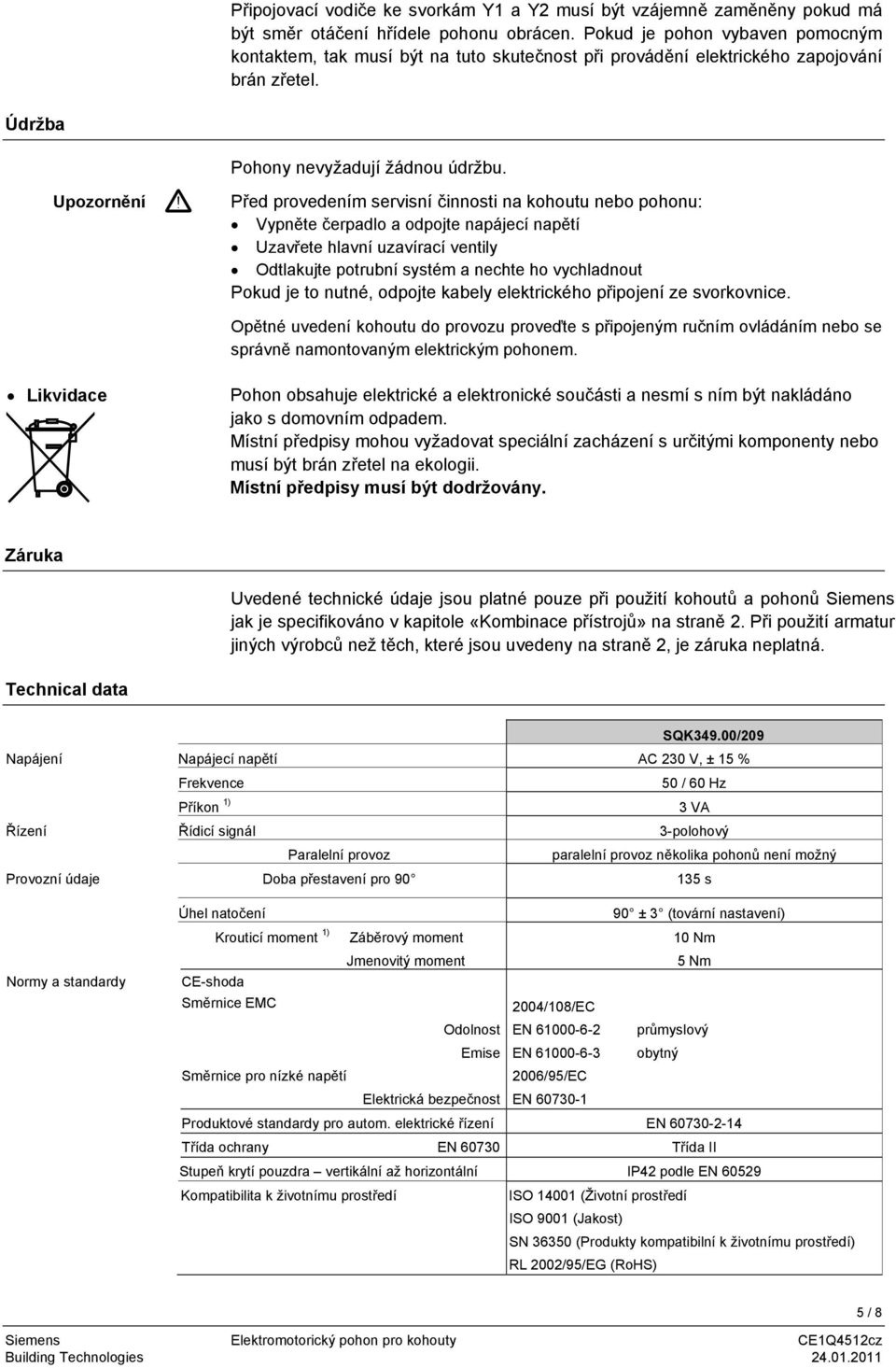

5 Připojovací vodiče ke svorkám Y1 a Y2 musí být vzájemně zaměněny pokud má být směr otáčení hřídele pohonu obrácen. Pokud je pohon vybaven pomocným kontaktem, tak musí být na tuto skutečnost při provádění elektrického zapojování brán zřetel. Údržba Pohony nevyžadují žádnou údržbu. Upozornění Před provedením servisní činnosti na kohoutu nebo pohonu: Vypněte čerpadlo a odpojte napájecí napětí Uzavřete hlavní uzavírací ventily Odtlakujte potrubní systém a nechte ho vychladnout Pokud je to nutné, odpojte kabely elektrického připojení ze svorkovnice. Opětné uvedení kohoutu do provozu proveďte s připojeným ručním ovládáním nebo se správně namontovaným elektrickým pohonem. Likvidace Pohon obsahuje elektrické a elektronické součásti a nesmí s ním být nakládáno jako s domovním odpadem. Místní předpisy mohou vyžadovat speciální zacházení s určitými komponenty nebo musí být brán zřetel na ekologii. Místní předpisy musí být dodržovány. Záruka Uvedené technické údaje jsou platné pouze při použití kohoutů a pohonů Siemens jak je specifikováno v kapitole «Kombinace přístrojů» na straně 2. Při použití armatur jiných výrobců než těch, které jsou uvedeny na straně 2, je záruka neplatná. Technical data Napájení Napájecí napětí AC 230 V, ± 15 % Frekvence 50 / 60 Hz Příkon 1) 3 VA Řízení Řídicí signál 3-polohový Paralelní provoz paralelní provoz několika pohonů není možný Provozní údaje Doba přestavení pro s Normy a standardy Úhel natočení 90 ± 3 (tovární nastavení) Krouticí moment 1) Záběrový moment Jmenovitý moment 10 Nm 5 Nm CE-shoda Směrnice EMC 2004/108/EC Odolnost EN průmyslový Emise EN obytný Směrnice pro nízké napětí 2006/95/EC Elektrická bezpečnost EN Produktové standardy pro autom. elektrické řízení EN Třída ochrany EN Třída II Stupeň krytí pouzdra vertikální až horizontální IP42 podle EN Kompatibilita k životnímu prostředí ISO (Životní prostředí ISO 9001 (Jakost) SN (Produkty kompatibilní k životnímu prostředí) RL 2002/95/EG (RoHS) 5 / 8

6 Rozměry / Hmotnost Rozměry viz kapitola «Rozměry» Kabelové průchodky 2 x 20,5 mm (pro M20) Hmotnost Materiály Pouzdro, třmen plast Víko 1) 0,5 kg plast Tyto hodnoty platí při jmenovitém napětí, při teplotě okolí 20 C a při uvedené jmenovité době přeběhu Příslušenství pro Pomocný kontakt ASC9.7 Zatížitelnost AC 250 V, 10 A odpor., 3 A induktiv. Všeobecné podmínky okolního prostředí Provoz EN Doprava EN Skladování EN Podmínky prostředí Class 3K5 Class 2K3 Class 1K3 Teplota C C C Vlhkost % r. v. < 95 % r. v % r. v. Vnitřní schéma zapojení AC 230 V Y1 Y2 3 N M c G02 C1 = pomocný kontakt ASC9.7 Rozměry Rozměry v mm Celková výška kohoutu s pohonem: = montážní výška kohoutu + montážní výška pohonu + min. vzdálenost od stropu nebo zdi pro montáž, elektrické připojení a provoz. 6 / 8

7 Náhradní díly Objednací čísla pro náhradní díly Zátka Vodicí čep Kotoučová vložka Typ Metrická 16 mm 8 mm Revizní čísla Typ Platné od reviz. čísla..e 7 / 8

8 8 / Siemens s.r.o. Změny vyhrazeny
