Regulátor průtoku s integrovaným regulačním ventilem (PN 16) AVQM montáž do vratného a přívodního potrubí

Transkript

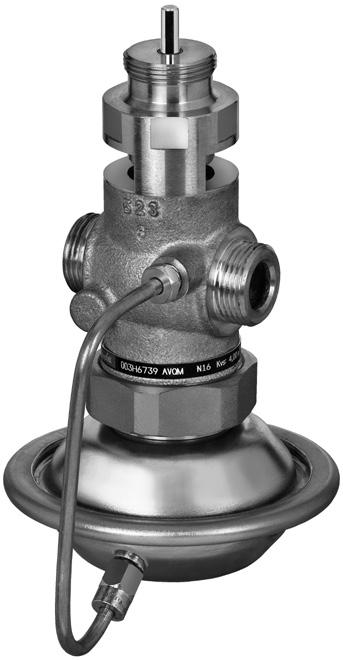

1 Datový list Regulátor průtoku s integrovaným regulačním ventilem (PN 16) AVQM montáž do vratného a přívodního potrubí Použití Regulátory se používají spolu s elektrickými pohony Danfoss: - AMV 150 1) - AMV(E) 10 1) / AMV(E) 20 / AMV(E) 30 - AMV(E) 13 1) / AMV(E) 23 / AMV(E) 33 s funkcí vratné pružiny - AMV 20 SL / AMV 23 SL / AMV 30 SL s omezením zdvihu 1) AMV 150 / AMV(E) 10 / AMV(E) 13 lze kombinovat pouze s regulátorem AVQMT DN 15. AVQM kombinovaný s AMV(E) 13, AMV(E) 23 (SL) nebo AMV(E) 33 (SL) byl schválen podle normy DIN AVQM je přímočinný regulátor průtoku s integrovaným regulačním ventilem, který je přednostně využíván v soustavách dálkového vytápění. Regulátor se zavírá při překročení nastaveného maximálně povoleného průtoku. V kombinaci s elektrickými pohony Danfoss AMV(E) lze regulátor ovládat pomocí elektronických regulátorů ECL. Hlavní technické údaje: DN k VS 0,4-10 m 3 /h Rozsah průtoku 0,015-6,0 m 3 /h PN 16 Omezovač průtoku Δp: 0,2 bar Teplota: - Cirkulační voda / voda s glykolem do 30 %: C Připojení - Vnější závit (navařovací, závitové nebo přírubové koncovky) AVQM je vybaven regulačním ventilem s nastavitelným omezovačem průtoku, přípojkou pro elektrický pohon a servopohon s jednou regulační membránou. Objednávání Příklad: Regulátor průtoku s integrovaným regulačním ventilem, DN 15; k VS 1,6; PN 16; omezovač průtoku Δp 0,2 bar; T max 150 C; vnější závit - 1 regulátor AVQM DN 15 Kódové č.: 003H6735 Volitelné příslušenství: - 1 navařovací koncovky Kódové č.: 003H6908 Regulátor je dodáván kompletně smontovaný, včetně impulsní trubky instalované mezi ventilem a servopohonem. Elektrický pohon AMV(E) je nutné objednat samostatně. AVQM regulátor Obrázek DN (mm) 15 kvs (m 3 /h) 0,4 Připojení Kódové č. 003H6733 1,0 003H6734 1,6 G ¾ A 003H6735 2,5 003H6736 Válcový vnější závit podle ISO 228/1 4,0 003H ,3 G 1 A 003H ,0 G 1¼ A 003H G 1¾ A 003H6740 DEN-SMT/SI VD.DB.V3.48 Danfoss 10/2013 1

2 Objednávání (pokračování) Příslušenství Obrázek Typové označení DN Připojení Kódové č H6908 Navařovací koncovka H H H R ½ 003H6902 Koncovka s vnějším závitem 20 Kónický vnější závit dle normy R ¾ 003H EN R 1 003H R 1¼ 003H H6915 Přírubová koncovka 20 Příruby PN 25, dle EN H H6917 Servisní sady Obrázek Typové označení DN k VS (m 3 /h) Kódové č. 0,4 003H6861 1,0 003H ,6 003H6863 Vložka ventilu 2,5 003H6864 4,0 003H ,3 003H , H6867 0,4 003H6886 1,0 003H ,6 003H6888 Vložka regulačního ventilu 2,5 003H6889 4,0 003H ,3 003H ,0 003H H6795 Typové označení Rozsah nastavení Δp (bar) Kódové č. Servopohon 0,2 003H VD.DB.V3.48 Danfoss 10/2013 DEN-SMT/SI

3 Technické údaje Ventil Jmenovitý průměr DN k VS hodnota Rozsah nastavení max. průtoku 0,4 1,0 1,6 2,5 4,0 6,3 8,0 10 od 0,015 0,02 0,03 0,07 0,07 0,16 0,2 0,16 m 3 /h p 1) b = 0,2 bar do 0,18 0,4 0,86 1,4 2,2 3,0 3,5 5,5 nebo 3) - - 0,9 1,6 2,4 3,5 4,5 6,0 Zdvih mm Regulační poměr > 1:30 Regulační charakteristika Logaritmická Kavitační faktor z 0,6 0,55 Netěsnost podle IEC 534 % hodnoty 0,02 0,05 k VS Jmenovitý tlak PN 25 Minimální diferenční tlak viz poznámka 2) bar Maximální diferenční tlak 12 Médium Cirkulační voda / voda s glykolem do 30 % Hodnota ph média Min. 7, max. 10 Teplota média ºC Připojení Materiály Těleso ventilu ventil koncovky Vnější závit Navařovací a s vnějším závitem Příruba - Červený bronz CuSn5ZnPb (Rg5) Ventilové sedlo Nerezová ocel, materiál č Kuželka ventilu Těsnění DP Těsnění CV Systém pro vyrovnávání tlaku Vložka regulačního ventilu Vložka ventilu Mosaz odolná proti odzinkování CuZn36Pb2As EPDM Kovové Poznámka: DP regulátor diferenčního tlaku, CV regulační ventil 1) p b diferenční tlak napříč omezovačem průtoku 2 2) Závisí na průtoku a hodnotě k VS ventilu; pro Q nast = Q max -> p min 0,5 bar; pro Q nast < Q max -> Q pmin pb k VS 3) Vyššího max. průtoku je dosaženo při vyšších diferenčních tlacích napříč regulátorem AVQM. Obecně při Δp > 1-1,5 bar 4) Tělo ventilu s přírubou - Píst Servopohon Typ AVQM Velikost servopohonu cm 2 39 Jmenovitý tlak PN 16 Omezovač průtoku diferenčního tlaku, Δpb bar 0,2 Materiály Pouzdro Ocel se zinkochromátovou vrstvou, DIN 1624, č. 1,0338 Membrána EPDM Impulsní trubka Měděná trubka Ø 6 1 mm DEN-SMT/SI VD.DB.V3.48 Danfoss 10/2013 3

4 Principy použití - Montáž na vratnou větev Přímo připojená topná soustava Nepřímo připojená topná soustava - Montáž na přívodní větev Přímo připojená topná soustava Nepřímo připojená topná soustava Instalační polohy Při teplotě média do 100 C je možné regulátory instalovat do jakékoliv pozice. Jestliže jsou teploty vyšší, tak je možné regulátory instalovat pouze na vodorovné potrubí, se servopohonem směřujícím dolů. Elektrický pohon Poznámka: Je nutné dodržovat instalační polohy elektrických pohonů AMV(E). Viz příslušný datový list. 4 VD.DB.V3.48 Danfoss 10/2013 DEN-SMT/SI

5 Diagram závislosti tlaku na teplotě pracovní oblast CuSn5ZnPb (Rg5) PN 16 Maximálně povolený provozní tlak jako funkce teploty média (dle EN ). Diagram závislosti průtoku na počtu otáček omezovače průtoku Diagram dimenzování a nastavování Diagram vyjadřuje závislost mezi aktuální hodnotou průtoku a počtem otáček omezovače průtoku. Odečtené hodnoty jsou pouze orientační. DN 15 k VS 1,6 DN 32 k VS 10,0 DN 25 k VS 8,0 DN 20 k VS 6,3 DN 15 k VS 4,0 DN 15 k VS 2,5 DN 15 k VS 1,0 DN 15 k VS 0,4 1 = 120º Průtok lze měnit otáčením šroubu omezovače průtoku proti směru hodinových ručiček tak, jak je znázorněno v tomto diagramu. Průtok vody, napříč omezovačem průtoku, je znázorněn při hodnotě diferenčního tlaku 0,2 bar (20 kpa) a napříč regulátorem od 0,5 bar (50 kpa) do 12 bar (1200 kpa). Poznámka: Pro nastavení max. průtoku na regulátoru použijte diagramy z pokynů k obsluze. DEN-SMT/SI VD.DB.V3.48 Danfoss 10/2013 5

6 Dimenzování - Přímo připojený topný systém Příklad 1: Regulační ventil se servopohonem (MCV) pro směšovací okruh v přímo připojených topných systémech vyžaduje diferenční tlak 0,2 bar (20 kpa) a průtok nižší než 700 l/h. Je dáno: Q max = 0,7 m 3 /h (700 l/h) p min = 0,8 bar (80 kpa) 1) p okruh = 0,1 bar (10 kpa) p MCV = 0,2 bar (20 kpa) zvoleno Poznámka: 1) p okruh odpovídá požadovanému čerpanému tlaku v topném okruhu a nelze ho při dimenzování AVQM zahrnovat do výpočtu. Celková (dostupná) tlaková ztráta v regulátoru je: p AVQM,A = p min p AVQM,A = 0,8 bar (80 kpa) Případné tlakové ztráty v potrubí, uzavíracích armaturách, měřičích tepla, apod. nejsou kalkulovány do celkového výpočtu. Vyberte z diagramu průtoku na straně 4 takový regulátor, který při dimenzovaném rozsahu průtoku bude mít nejnižší možnou hodnotu k VS. k VS = 1,6 m 3 /h Minimální požadovaná hodnota diferenčního tlaku napříč zvoleným regulátorem se vypočítá podle vzorce: p AVQM,MIN Q k max. vs 2 p MCV p AVQM,MIN = 0,39 bar (39 kpa) p AVQM,A > p AVQM,MIN 0,8 bar > 0,39 bar 2 0,7 1,6 0,2 Řešení: Podle výše uvedeného příkladu vybereme AVQM DN 15; hodnota k VS 1,6 s rozsahem nastavení průtoku 0,03 0,9 m 3 /h. okruh okruh 6 VD.DB.V3.48 Danfoss 10/2013 DEN-SMT/SI

7 Dimenzování (pokračování) - Nepřímo připojená topná soustava Příklad 2 Regulační ventil se servopohonem (MCV) pro směšovací okruh v nepřímo připojeném topném systému vyžaduje diferenční tlak 0,2 bar (20 kpa) a průtok nižší než 1200 l/h. Je dáno: Q max p min p výměník p MCV = 1,2 m 3 /h (1200 l/h) = 0,8 bar (80 kpa) = 0,1 bar (10 kpa) = 0,2 bar (20 kpa) zvoleno Celková (dostupná) tlaková ztráta v regulátoru je: p AVQM,A = p min p výměník = 0,8 0,1 p AVQM,A = 0,7 bar (70 kpa) Případné tlakové ztráty v potrubí, uzavíracích armaturách, měřičích tepla, apod. nejsou kalkulovány do celkového výpočtu. Vyberte z diagramu průtoku na straně 4 takový regulátor, který při dimenzovaném rozsahu průtoku bude mít nejnižší možnou hodnotu k VS. k VS = 2,5 m 3 /h Minimální požadovaná hodnota diferenčního tlaku napříč zvoleným regulátorem se vypočítá podle vzorce: p AVQM,MIN Q k max. vs 2 p p AVQM,MIN = 0,43 bar (43 kpa) p AVQM,A > p AVQM,MIN 0,7 bar > 0,43 bar MCV 2 1,2 2,5 0,2 Řešení: Podle výše uvedeného příkladu vybereme AVQM DN 15; hodnota k VS 2,5 s rozsahem nastavení průtoku 0,07 2,4 m 3 /h. výměník výměník DEN-SMT/SI VD.DB.V3.48 Danfoss 10/2013 7

8 Konstrukce 1. Vložka regulačního ventilu 2. Nastavitelný omezovač průtoku 3. Těleso ventilu 4. Vložka ventilu 5. Kuželka ventilu 6. Vřeteno ventilu 7. Nastavovací pružina regulace průtoku 8. Regulační kanál 9. Servopohon 10. Regulační membrána 11. Převlečná matice 12. Impulsní trubka 13. Tlaková armatura pro připojení impulzní trubky 14. Přetlakový bezpečnostní ventil Funkce Průtokové množství způsobuje pokles tlaku napříč nastavitelným omezovačem průtoku. Výsledné hodnoty tlaku jsou prostřednictvím impulsních trubek a/nebo regulačního kanálu z vřetena servopohonu převedeny do komory servopohonu a působí tak na regulační membránu a regulují tlak. Omezovač průtoku diferenčního tlaku je řízen a omezován prostřednictvím vestavěné pružiny určené pro regulaci průtoku. Regulační ventil se tak při zvyšujícím diferenčním tlaku zavírá a při snižujícím diferenčním tlaku otevírá, a tím reguluje max. průtok. Vedle toho bude elektrický pohon pracovat od nulového do maximálního průtoku, a to v závislosti na zatížení. Regulátor je vybaven bezpečnostním přetlakovým ventilem, který chrání regulační membránu pro řízení průtoku před příliš vysokým diferenčním tlakem. Nastavování Nastavování průtoku Nastavování průtoku se provádí změnou polohy omezovače průtoku. Nastavování lze provádět s pomocí nastavovacího diagramu (viz odpovídající návod) a/nebo s použitím měřiče tepla. 8 VD.DB.V3.48 Danfoss 10/2013 DEN-SMT/SI

9 Rozměry 155 L H1 AMV(E) 2./ 3. + AVQM (DN 15-25) H H2 Ø 106 DN L H H 2 Hmotnost mm (kg) , , , ,5 121 DN H 1 (mm) AMV(E) 10 + AVQM (DN 15) AMV(E) 13 + AVQM (DN 15) AMV AVQM (DN 15) L 3 L 2 L 1 d 2 n d R k SW SW SW DN R 1) SW d L 1 2) L 2 L 3 k d 2 n mm 15 1/2 32 (G 3/4A) /4 41 (G 1A) (G 11/4A) /4 63 (G 1³/4A) ) Kuželový vnější závit podle EN ) Příruby PN 25 podle EN DEN-SMT/SI VD.DB.V3.48 Danfoss 10/2013 9

10 10 VD.DB.V3.48 Danfoss 10/2013 DEN-SMT/SI

11 DEN-SMT/SI VD.DB.V3.48 Danfoss 10/

12 12 VD.DB.V3.48 Produced by Danfoss A/S 10/2013
