Klapka Série 14b / Série 14c

Transkript

1 Klapka Série 14b / Série 14c Použití: Těsně uzavírací, dvojitě excentrická regulační klapka obvzáště pro chemický průmysl pro použití na agresivní média a páru: jmenovité světlosti 3 až 20, DN80 až DN500 jmenovité tlakové třídy ANSI 150/300 a PN10 až 40 teploty -10 C až 350 C Nová patentovaná uzavírací a regulační klapka: Materiál tělesa ocel nerezová ocel Provedení tělesa mezipřírubové mezipřírubové s úchytnými oky Těsnění měkce těsnící kovově těsnící Další charakteristické znaky a provedení malé ovládací momenty a nízké opotřebení díky dvojitě excentricky uloženým ložiskům hřídele verze s dlouhým krkem pro snadnou montáž do potrubí s izolací ovládací hřídel se samoutahovatelnou ucpávkou z PTFE V kroužků ucpávky dle TA Luft hřídel s opatřením proti poškození možná výměna měkkého těsnění za kovové přímo na stavbě díky montážním kroužkům je možná změna stavební délky klapky (stavební délky dle DIN EN 558-1, série 20, 25 a 16 nebo dle DIN EN 558-2, série 20 a 16) možnosti připojení dle DIN ISO 5211 Verze: Odlévané těleso Plně odlévané těleso do formy Serie 14b Serie 14c Dále možno dodat v těchto provedení: klapka s ručním ovládáním klapka s ručním převodovým pohonem klapka s pneumatickým rotačním pohonem 1

2 náhled jednotlivých částí klapek Poz. Popis Poz. Popis Poz. Popis 1 Těleso 10 Talířová pružina 19 Napínací pružina 2 Hřídel 11 Pouzdro 20 Šroub 3 Disk 12 Pouzdro 21 Pouzdro 4 Sedlový kroužek 13 Těsnění tělesa 22 Vymezovací pouzdro 5 Upevňovací kroužek 14 Rýhovaný kolík 23 Těsnění krytu 6 Příruba ucpávky 15 Vymezovací pouzdro 24 O kroužek 7 Uzávěr 16 Závrtný šroub 25 Mezipříruba 8 Podložka 17 Matice 26 Šroub 9 V - kroužky 18 Spodní disk 27 Základní těsnění Seznam částí Speciální provedení: jmenovitá světlost větší než DN500 nastavitelná příruba ucpávky (typ WNS) dvojitá ucpávka základní těsnění hřídele s O kroužkem příruba s drážkou, jen u série 16 s 25 dle EN 558 speciální materiály nízkoteplotní provedení (až 196 C) vysokoteplotní provedení (>350 C) Další příslušenství: Klapku je možno dodat samostatně nebo s následujícími nástavbami: převodník koncové spínače solenoidový ventil vzduchová sada souprava manometrů Další speciální příslušenství je možno dodat po konzultaci s výrobcem. 2

3 Popis funkce: Klapka s bezpečnostní funkcí OTEVŘENO Při výpadku napájecího vzduchu dojde k otevření klapky. Uzavírání klapky je způsobeno vzrůstajícím tlakem napájecího vzduchu, jež přetlačí pružiny v pohonu. Poznámka: Předtím, než bude klapka použita v nebezpečném prostředí, je třeba zkontrolovat, zda je v souladu s ATEX 94/9/EC. Viz. provozní instrukce <BA 14a>. Funkční schéma s otvíracími úhly: Pracovní médium může proudit přes klapku v obou směrech. Disk klapky (3) určuje průtok média přes volný prostor mezi diskem a sedlem. Hřídel (2) je utěsněna pomocí těsnění z V kroužků (9). Samodotahovací funkci ucpávky zajišťuje pružina (10), jež je umístěna nad ucpávkou. Klapky jsou mezi sedlem a diskem opatřeny těsněním. Směr proudění a diferenční tlak určuje potřebný kroutící moment potřebný pro otevření klapky. Dvojitě excentricky uložená ložiska hřídele umožnují zcela minimální styk dosedacích ploch disku a sedla. K dotyku dojde jen ve velice malém rozsahu úhlu natočení (viz. obr. 5). To omezuje opotřebení dosedacích ploch a zvyšuje životnost klapky. Navíc tím dojde ke snížení potřebného otvíracího momentu. Jestliže proudí médium přes klapku ve směru A (viz. obr. 4), je při otevírání klapky disk díky diferenčnímu tlaku mírně nápomocen a to snižuje potřebný ovládací kroutící moment. Průběh charakteristiky: Jestliže proudí médium přes klkapku ve směru B, je disk klapky pevně dotlačován na sedlo. Výsledkem je vyšší těsnost, avšak také zároveň vyšší potřebný ovládací kroutící moment. Bezpečnostní pozice: V závislosti na montáži mohonu rozlišujeme dvě bezpečnostní pozice, kterých je dosaženo při výpadku pomocného vzduchu. Klapka s bezpečnostní funkcí ZAVŘENO Při výpadku napájecího vzduchu dojde k uzavření klapky. Otevírání klapky je způsobeno vzrůstajícím tlakem napájecího vzduchu, jež přetlačí pružiny v pohonu.

4 Technická data: Jmenovitá světlost 3 až 20. DN80 až 500 Jmenovitý tlak ANSI Class 150 až 300. PN10 až 40 Typ tělesa sendvičové těleso / sendvičové těleso s oky Měkké těsnění Kovové těsnění Sedlo PTFE - PTFE - samoutahovatelné dotahovatelné Rozsah teplot -10 C až 200 C -10 C až 230 C -10 C až 350 C Směr proudění A Dle požadavku (závisí na teplotě a tlaku) Třída těsnosti Třída VI dle DIN Směr proudění B Třída A dle DIN EN , P12 EN 1349 Rozsah 50:1 Standard: dle DIN EN 558-1, série 20 (dle DIN 3202, K1) DIN Stavební Speciálně: dle DIN EN 558-1, série 25 a 16(dle DIN 3202, K2 a K3) délky Class 150: dle DIN EN 558-2, série 20 ANSI Class 300: dlke EN 558-2, série 16 Přípustný provozní tlak Viz. tlakový a teplotní diagram Materiály: Provedení DIN ANSI Těleso / A351CF8M / A216WCB Disk Hřídel / Ustavovací kroužek Příruba ucpávky Sedlo Měkké PTFE s 25% skla Kovové Nikl Ucpávky PTFE V-kroužky s pružinou z , Delta Tone obal Provedení tělesa, materiály a příslušné teplotní rozsahy: Materiál hřídele a těsnění sedla Provedení klapky a materál tělesa měkké HT kovové měkké HT kovové C až 300 C Série 14b C až 200 C -10 C až 280 C -10 C až 200 C -10 C až 350 C A351CF8M -10 C až 300 C A216WCB Série 14c S355J2G3 A240Gr.316L A516Gr C až 200 C -10 C až 280 C -10 C až 200 C -10 C až 350 C 4

5 Hodnoty Cv a příslušné otvírací úhly: Hodnoty Kv a příslušné otvírací úhly: Koeficienty pro výpočet hlučnosti armatur: z hodnoty pro výpočet hlučnosti armatur dle VDMA a hodnoty pro dimenzování velikostí armatur dle DIN EN Opravné hodnoty: pro plyny a páry: delta Lg = 0 pro kapaliny: delta Lg = 0 5

6 Teplotní a tlakový diagram: Oblast použití je dána následujícími tlakovými a teplotními diagramy. Vlastnosti média a provozní údaje mohou mít vliv na hodnoty v nich uvedené. Kroutící momenty: max. přípustné kroutící momenty a havarijní kroutící momenty (měkké těsnění, směr proudění B) max. přípustné kroutící momenty a havarijní kroutící momenty (měkké těsnění, směr proudění A) 6

7 Rozměry a váhy: rozměry v mm a váhy v kg 7

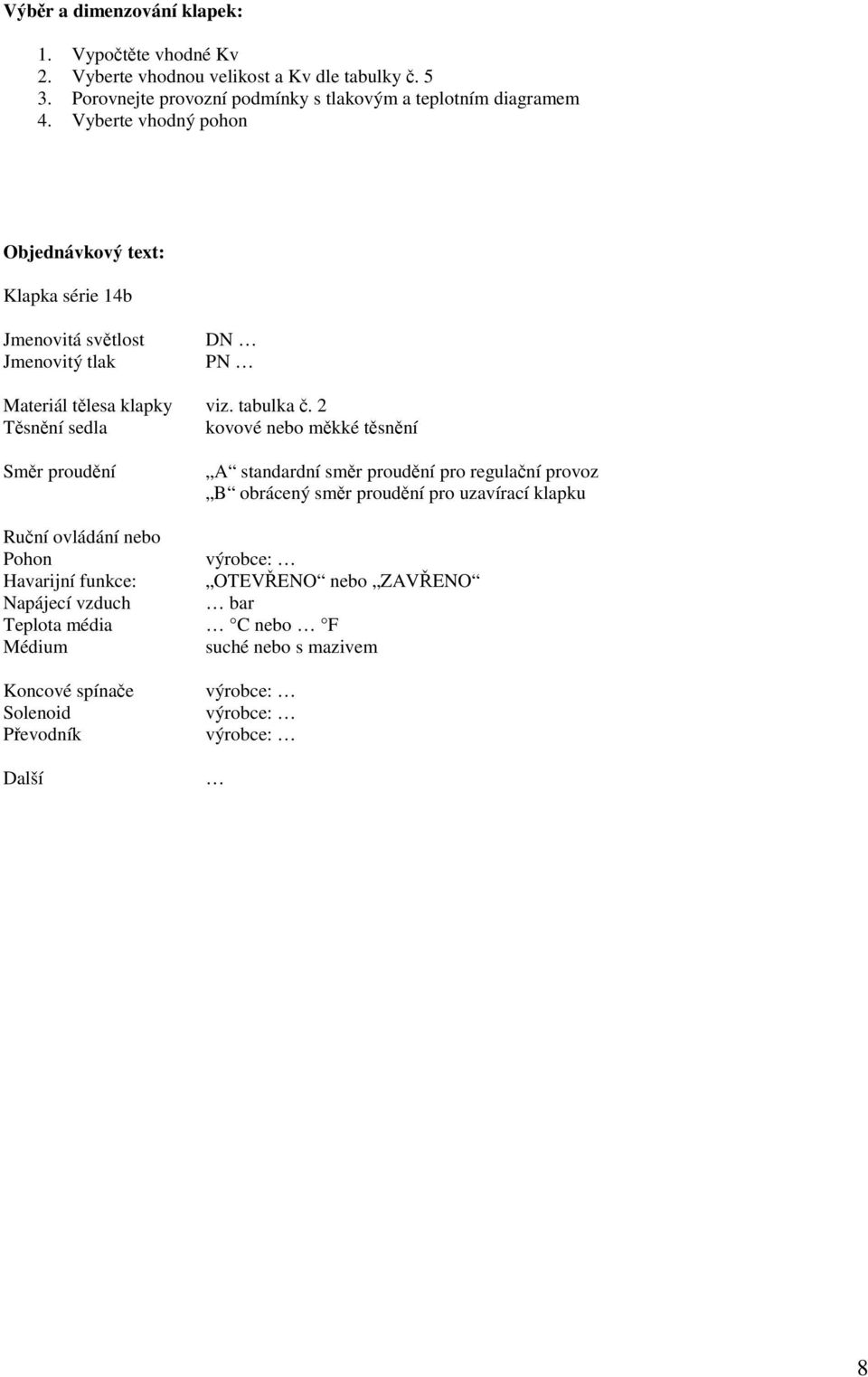

8 Výběr a dimenzování klapek: 1. Vypočtěte vhodné Kv 2. Vyberte vhodnou velikost a Kv dle tabulky č Porovnejte provozní podmínky s tlakovým a teplotním diagramem 4. Vyberte vhodný pohon Objednávkový text: Klapka série 14b Jmenovitá světlost Jmenovitý tlak DN PN Materiál tělesa klapky viz. tabulka č. 2 Těsnění sedla kovové nebo měkké těsnění Směr proudění A standardní směr proudění pro regulační provoz B obrácený směr proudění pro uzavírací klapku Ruční ovládání nebo Pohon výrobce: Havarijní funkce: OTEVŘENO nebo ZAVŘENO Napájecí vzduch bar Teplota média C nebo F Médium suché nebo s mazivem Koncové spínače Solenoid Převodník Další výrobce: výrobce: výrobce: 8
