1 Diagnostika vozidel mechanické části Pro zjištění technického stavu vozidla slouží kontroly jednotlivých částí automobilu z hlediska jejich funkce nebo opotřebení. Mezi základní kontroly patří kontroly mechanických částí vozidla. Kontrola náprav včetně kol Kontrola vůle v řízení ta může vzniknout buď ve vnějším, nebo vnitřním kulovém čepu řízení. Kontrola vůle ve spodním kulovém čepu ramene a případné vůle mohou vzniknout v uložení spodního ramene. Kontrola ložiska (po zatočení kola) poslechem poškozené ložisko je hlučné. Kontrola vůle v ložisku. Kontrola vůle horního uložení tlumičů. Podobným způsobem postupujeme u diagnostiky zadní nápravy, jednotlivé úkony se neliší.

2 Obr. 01 Přistavení vozidla a umístění na rovné základně

3 Ruce umístíme v poloze 10 hodin a 2 hodiny Obr. 02 Diagnostika vůle v řízení

4 Poloha rukou 6 a 12 hodin Obr. 03 Diagnostika vůle v čepu ramene a v ložisku

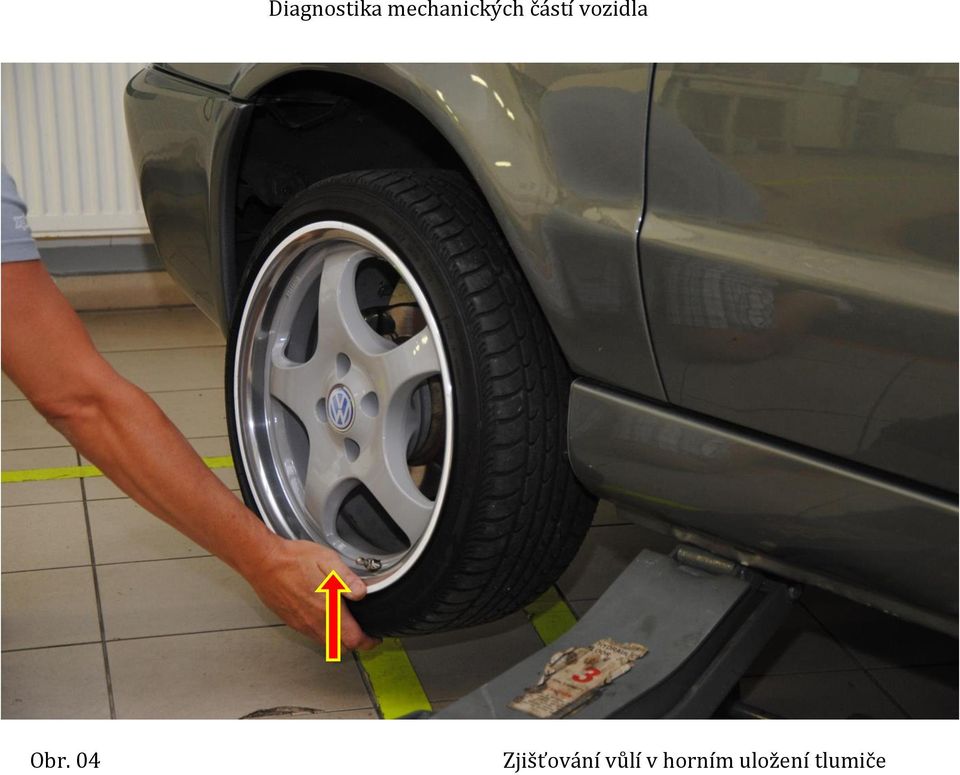

5 Obr. 04 Zjišťování vůlí v horním uložení tlumiče

6 Roztočení kola Obr. 05 Poslechová kontrola ložiska

7 Obr. 06 Kontrola vůle v ložisku, popřípadě v uložení nápravy

8 Obr. 07 Kontrola vůle v ložisku

9 Obr. 08 Kontrola vůle horního uložení tlumiče

10 Obr. 09 Poslechová kontrola ložiska Kontrola brzd a tlumičů pérování Kontroly se provádí na zkušebních zařízeních podle postupu určeného výrobcem. Základní požadavky pro všechny typy zkušeben: správné nahuštění pneumatik; nepoškozené pneumatiky; rovnoměrné zatížení vozidla; volant v přímém směru. Kontrolují se tyto části:

11 Přední brzdy účinnost, poměr účinnosti mezi pravou a levou stranou (max. rozdíl 30 %). Zadní brzdy účinnost, poměr účinnosti mezi pravou a levou stranou (max. rozdíl 30%). Ruční brzda účinnost (poměr P:L není předepsán). Geometrie přední a zadní nápravy sbíhavost, rozbíhavost. Tlumiče přední a zadní snížení účinnosti (při snížení na 80% doporučena výměna). Obr. 10 Nájezd vozidla na měřící stolici HEKA

12 Průjezd bez zastavení Deska sbíhavosti kol Obr. 11 Měření sbíhavosti

13 Zůstává sešlápnutý brzdový pedál Zadní deska Přední deska Deska měření sbíhavosti Obr. 12 Zastavení po průjezdu po stolici

14 Obr. 13 Znázornění jednotlivých fází měření na PC

15 Obr. 14 Kalibrace přístroje

16 Hodnota v mm Obr. 15 Měření sbíhavosti přední nápravy

17 Rozdíl levá -pravá Levá Pravá Povoleno max. 30% Obr. 16 Měření účinnosti a souměrnosti předních brzd

18 Levý Pravý Vadný Obr. 17 Měření předních tlumičů

19 Rozdíl Levá Pravá Povoleno max. 30% Obr. 18 Měření zadních brzd

20 Levý Pravá Oba vadné! Obr. 19 Měření zadních tlumičů

21 Zadní náprava Sbíhavost 5 mm Obr. 20 Měření sbíhavosti zadní nápravy

22 Levé kolo Měří se pouze účinnost (ne souměrnost) Pravé kolo Obr. 21 Měření účinnosti parkovací brzdy

23 Číslo protokolu Obr. 22 Uložení protokolu

24 Obr. 22 Kontrolní informační panel

25 Obr. 24 Měření sbíhavosti přední nápravy

26 Obr. 25 Měření rozbíhavosti přední nápravy

27 Rozdíl v toleranci svítí zeleně Obr. 26 Měření brzd přední nápravy

28 Obr. 27 Měření tlumičů přední nápravy

29 Obr. 28 Měření brzd zadní nápravy

30 Obr. 29 Měření tlumičů zadní nápravy

31 Obr. 30 Pauza pro přejetí vozidla

32 5,1 mm Obr. 31 Celková sbíhavost zadní nápravy

33 Obr. 32 Měření účinnosti parkovací brzdy

34 Obr. 33 Konec měření

35 Číslo, které je uloženo v protokolu Obr. 34 Evidenční číslo měření Kontrola světlometů Kontrola se provádí regloskopem dle postupu určeného výrobcem.

36 Přístroj je seřízen kolmo na střed vozidla Obr. 35 Kontrola seřízení světlometů pomocí regloskopu

37 Obr. 36 Kontrola jedné strany

38 Obr. 37 Opětovné seřízení na středu vozidla

39 Obr. 38 Kontrola druhé strany

40 30 až 50 cm Obr. 39 Umístění regloskopu

41 V našem případě 1,2 % Obr. 40 Odečtení úhlu klesání

42 1,2 % Obr Nastavení úhlu klesání

43 Obr. 42 Detailní pohled na nonius regloskopu

44 Výška Náklon Rotace Obr. 43 Seřízení regloskopu

45 Obr. 44 Pohled na zobrazovací pole přístroje

46 Obr Vodoznak přístroje pro seřízení rovinnosti

47 Seřízení výšky Seřízení bočního úhlu Hydroseřízení z místa řidiče Obr. 46 Levý světlomet pohled z motorového prostoru

48 Světlo musí kopírovat vyznačenou hranu Obr. 47 Pohled na dopadající světlo světlometu

49 Ohnisko míří na střed Obr. 48 Seřízení dálkového světla

50 Dálková světla Kontrola svítivosti v luxech Potkávací světla 5,7 lx Obr. 49 Detail přístroje
