1 I.-II. Páteřní optická síť kraje Vysočina Spolupráce Kraje Vysočina se sdružením Cesnet Květen 2014 Petr Pavlinec, odbor informatiky KrÚ Kraje Vysočina

2 Jak to celé vzniklo? 2001 Vznik samostatných krajů 2002 Kraj Vysočina zahajuje výstavbu MAN Jihlava 2003 Žádost Kraje Vysočina o připojení k Cesnet zřízení linky Pardubice-Jihlava, podpis smlouvy o spolupráci a nepřímém připojování Nájem první zkušební optické trasy nové krajské WAN (Jihlava Moravské Budějovice; Optokon) 2005 Podpis smlouvy o zabezpečení uzlu Cesnet2 Vznik konceptu projektu WAN sítě kraje - ROWANet Projekt ROWANet financován ze SROP, soutěž na trasy M. Budějovice, Jihlava, Šachotín, H. Brod, Žďár nad Sázavou, N. M. n. Moravě, B. n. Pernštejnem 2006 Přístup Kraje Vysočina k síti EDUROAM (50 AP) Příprava ROWANet II., spuštění Tripple play služeb v ROWANet

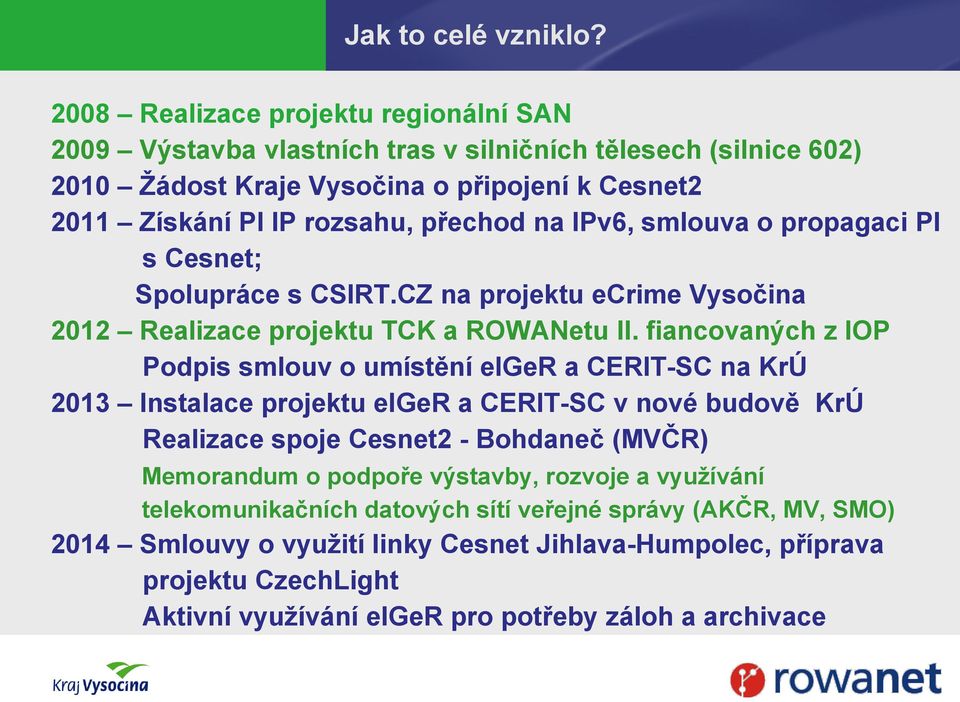

3 Jak to celé vzniklo? 2008 Realizace projektu regionální SAN 2009 Výstavba vlastních tras v silničních tělesech (silnice 602) 2010 Žádost Kraje Vysočina o připojení k Cesnet Získání PI IP rozsahu, přechod na IPv6, smlouva o propagaci PI s Cesnet; Spolupráce s CSIRT.CZ na projektu ecrime Vysočina 2012 Realizace projektu TCK a ROWANetu II. fiancovaných z IOP Podpis smlouv o umístění eiger a CERIT-SC na KrÚ 2013 Instalace projektu eiger a CERIT-SC v nové budově KrÚ Realizace spoje Cesnet2 - Bohdaneč (MVČR) Memorandum o podpoře výstavby, rozvoje a využívání telekomunikačních datových sítí veřejné správy (AKČR, MV, SMO) 2014 Smlouvy o využití linky Cesnet Jihlava-Humpolec, příprava projektu CzechLight Aktivní využívání eiger pro potřeby záloh a archivace

4 ROWANet ROWANet - hlavní cíle projektu Výstavba páteřní optické sítě vlastněné a provozované samosprávou Privátní vysokorychlostní síť nekomerčního charakteru poskytující služby veřejné správě Podpora rozvoje a provozu metropolitních a regionálních sítí Podpora akademických a výzkumných sítí a projektů Nepřímá podpora nabídky telekomunikačního trhu Infrastruktura pro sdílení a konsolidaci služeb

5 Organizace projektu ROWANet I. úvodní investice mil Kč (18,6 kraj; 13 EU - SROP, 2,9 stát) + 2 mil Kč (1,4 stát; 0,6 kraj), připojení 11ti měst a MAN sítí, cca 60 subjeků Aktivní prvky CISCO, Pasivní infrastruktura CWDM (desítky lambd) Pilotní WiMax síť na bázi komerční otevřené sítě (NGA/NGN) WiFi síť cca 40 hotspotů, veřejní inet, EDUROAM krajský POP sítě CESNET2 Pronájem dalších 3 tras (Třebíč, Vel. Mez., Pelhřimov) Zajištění provozu OI KrÚ (1,5 zaměstnance), 600tis ročně servisní smlouvy

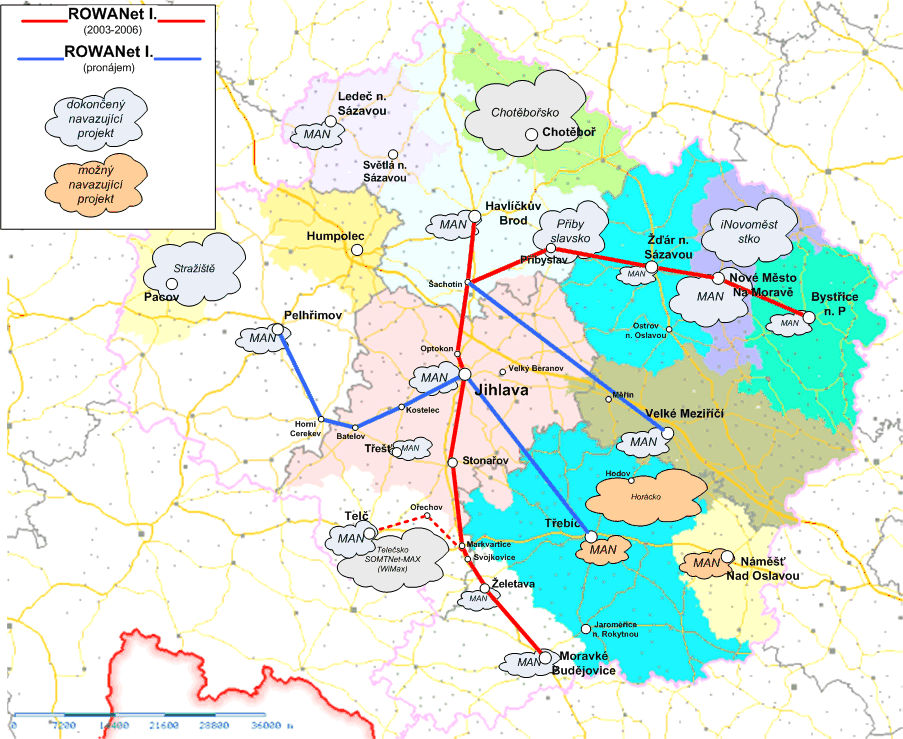

6 Topologie ROWANet I.

7 Hlavní cíle II. etapy projektu ROWANet II. Rozvoj strategickém optické sítě ve vlastnictví kraje Připojení všech ORP kraje Vysočina a max. počtu dalších měst a obcí Poskytování kvalitních a levných telekomunikačních služeb pro organizace veřejné správy Podpora egovermentu a tzv. Smart Administration v kraji Vysočina Regionální integrovaná distribuce služeb státních sítí - KIVS Výrazné zvýšení redundance sítě (zakruhování) Podpora rozvoje metropolitních sítí Nepřímá podpora nabídky na telekomunikačním trhu

8 ROWANet II. ROWANet II. Realizace Projekt IOP - projektová příprava - KrÚ a VŠPT Detailní analýza trhu a technických podmínek další výstavby a návaznosti na MAN a TCK ORP 2010 podání v rámci IOP 08, projekt TCK a ROWANet II. Investiční rozpočet 48MKč (+ 25MKč TCK) Navýšení provozních nákladů o cca 1M Kč ročně Úzká vazba na služby technologických center Doplnění o DWDM spoje Příprava na 10Gbit Ethernet CORE ROWANet a TCK plně na 2x10GbE Výměna aktivních prvků CISCO -> H3C (HP)

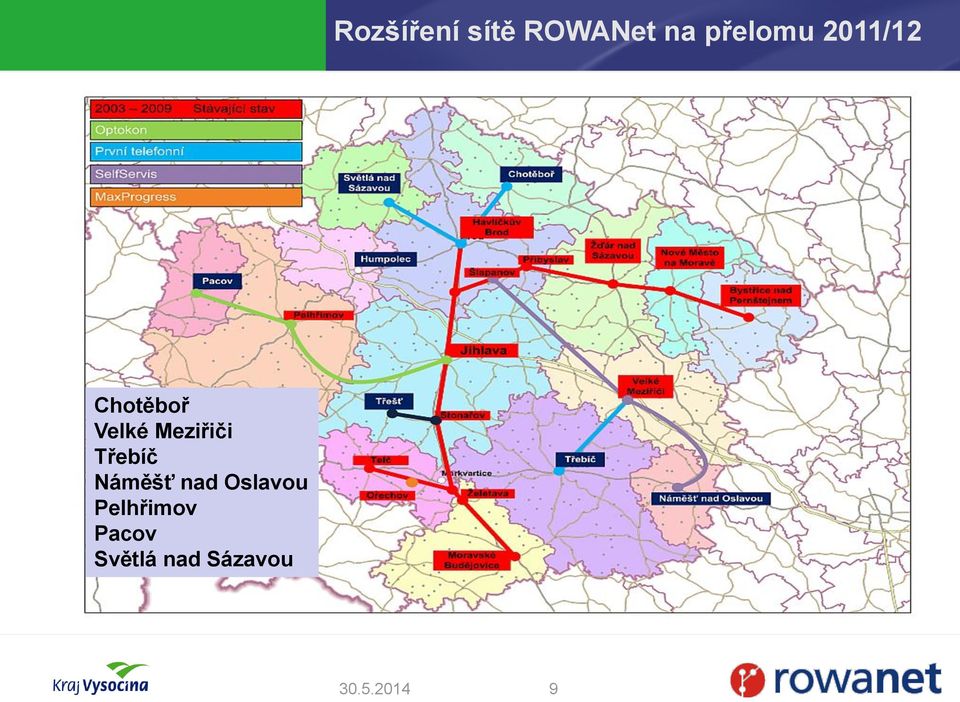

9 Rozšíření sítě ROWANet na přelomu 2011/12 Chotěboř Velké Meziřiči Třebíč Náměšť nad Oslavou Pelhřimov Pacov Světlá nad Sázavou

10 Topologie květen

11 Nasazení DWDM V ROWANETu jsme aktivně nasadili DWDM! 1 vlákno osazené CWDM 1470nm, 1490nm, 1590nm,1610nm, + pasmo expand ( nm) pro budoucí možnost využití pásma C v DWDM od 1519,48 do 1577,03nm na obou koncích. Cíl : zvýšení kapacity pasivní infrastruktury Technologie: EDFA zesilovač od firmy OPTOKON

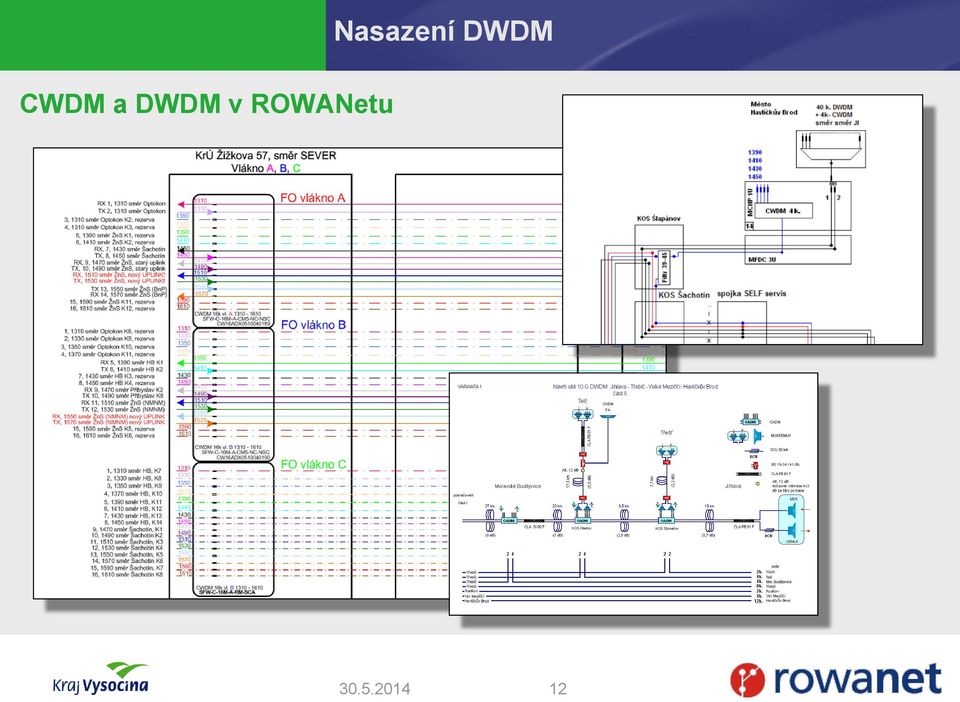

12 CWDM a DWDM v ROWANetu Nasazení DWDM

13 ROWANet II. Rozšíření sítě ROWANet Aktivní prvky ROWANet se změnil! byl zpracován migrační plán provedena kompletní změna technologie L2->L3 a filozofie sítě ROWANet! redundance centra, dvě lokality (NemJi, KrÚ) naší snahou byla: robustnost a odolnost zajištění požadované kvality služeb a granularity služeb možnost rozšíření aplikace bezpečnostních mechanismů

14 ROWANet II. Rozšíření sítě ROWANet Aktivní prvky Internet CESNET Internet alternativní ISP BGP KrÚ

15 ROWANet II. Vysokorychlostní konektivita.. do ITS.. do Internetu.. včetně IPv

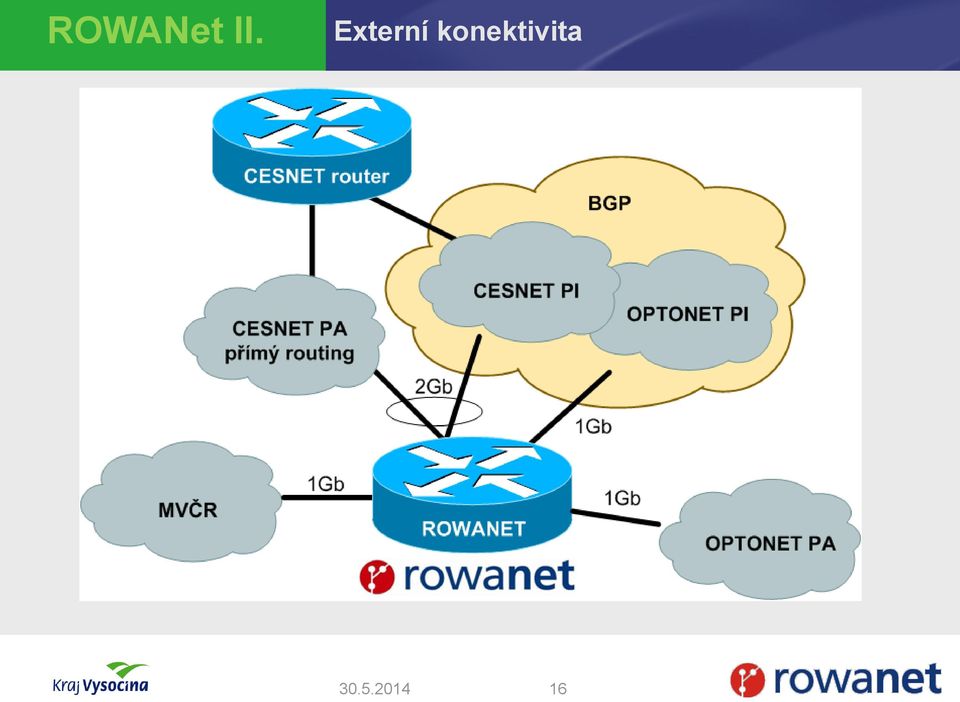

16 ROWANet II. Externí konektivita

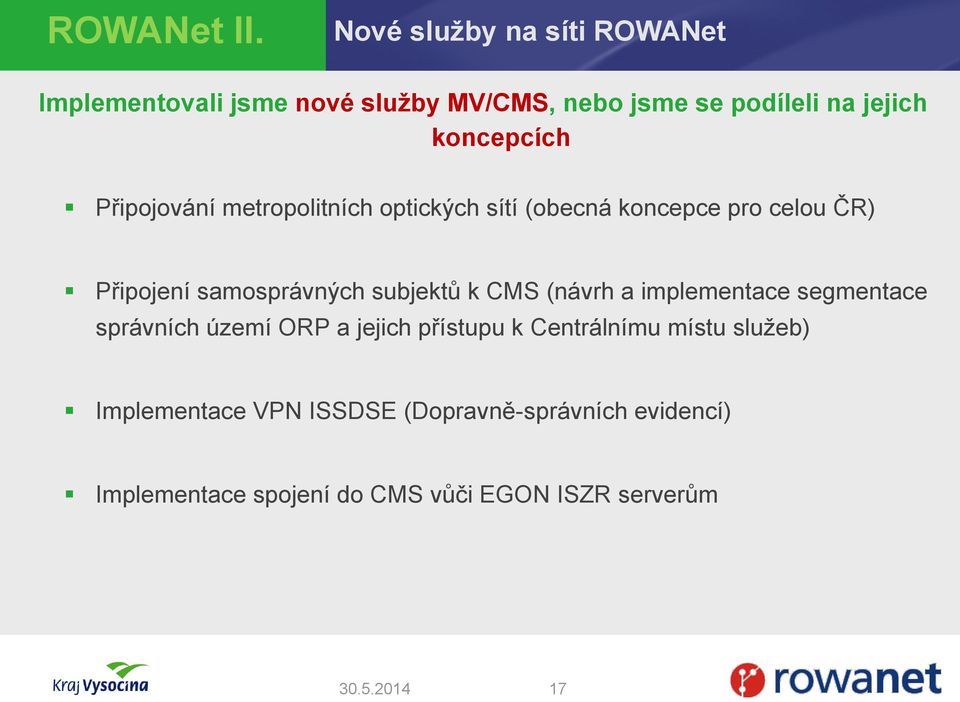

17 ROWANet II. Nové služby na síti ROWANet Implementovali jsme nové služby MV/CMS, nebo jsme se podíleli na jejich koncepcích Připojování metropolitních optických sítí (obecná koncepce pro celou ČR) Připojení samosprávných subjektů k CMS (návrh a implementace segmentace správních území ORP a jejich přístupu k Centrálnímu místu služeb) Implementace VPN ISSDSE (Dopravně-správních evidencí) Implementace spojení do CMS vůči EGON ISZR serverům

18 ROWANet - monitoring

19 ROWANet - služby Vysokorychlostní internet Veřejný WiFi internet v kombinaci s roamingem migrace na novou technologii Internet pro subjekty veřejné správy KIVS Inet Hosting nové serverovny Sítě VPN a sítě složek IZS (integrovaného záchranného systému) nově připojené lokality (HZS - BnP, VM, Ji, NMNM, Pelhrimov, Trest, Pacov, Telc, ZR; PCR - Ji, Pe, NMNM, Trebic, VM, Pribyslav, Trest) IPv6 internet druhé generace Roaming, AAA, IDM - EDUROAM Služby vysokokapacitních úložišť TriplePlay Routing státních a privátní páteřních sítí Distribuce videodat kamerových systémů Krajský TV kanál Regionální SAN Site recovery VPN síť MPSV Redundantní spoj do veřejného internetu Připojení do sítě KIVS/ITS VPN Základní registry a Dopravně správní agendy - CMS Kontaktní centrum kraje Vysočina Distribuovaný GIS Síť pro ehealth

20 ROWANet - výstupy

21 Regionální SAN

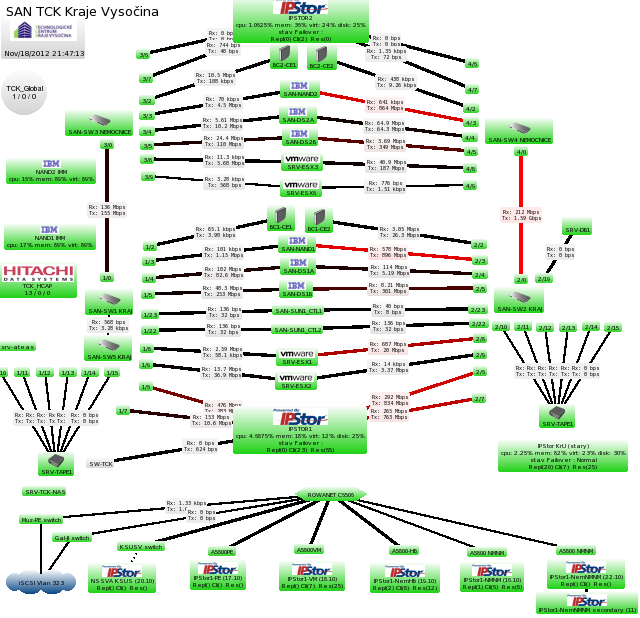

22 SAN metrocluster KrÚ-NemJi

23 Registr sítí veřejné správy ČR

24 Co řešíme Aktuální novinky... Realizace POP Chotěboř 06/2014 MAN Humpolec, Světlá n. Sázavou, Chotěboř, Třebíč 12/2014 Záložní kruhová topologie zakázka KIVS -??/???? Příprava na další rozvoj DWDM zakruhování části sítě 12/2014 Vznik registru sítí 06/2014 Příprava na ITS-NGN, CMS 2.0 a krajský konektor CMS Připravujeme na Nákup optiky do Telče Zakázka na bod Velká Bíteš - nákup DWDM, CzechLight další lokality NGA sítě ve vybraných lokalitách Vznik krajského konektoru CMS 2.0 Masivní nasazení virtualizace desktopů

25 Děkuji Kontakt Krajský úřad kraje Vysočina Žižkova 57, Jihlava Ing. Petr Pavlinec vedoucí odboru informatiky
