1 MĚSTSKÝ ROK INFORMATIKY Metropolitní síť v Plzni a její služby PilsEDUNet Ing. Jan Klička, Ing. Josef Poklop Správa informačních technologií města Plzně

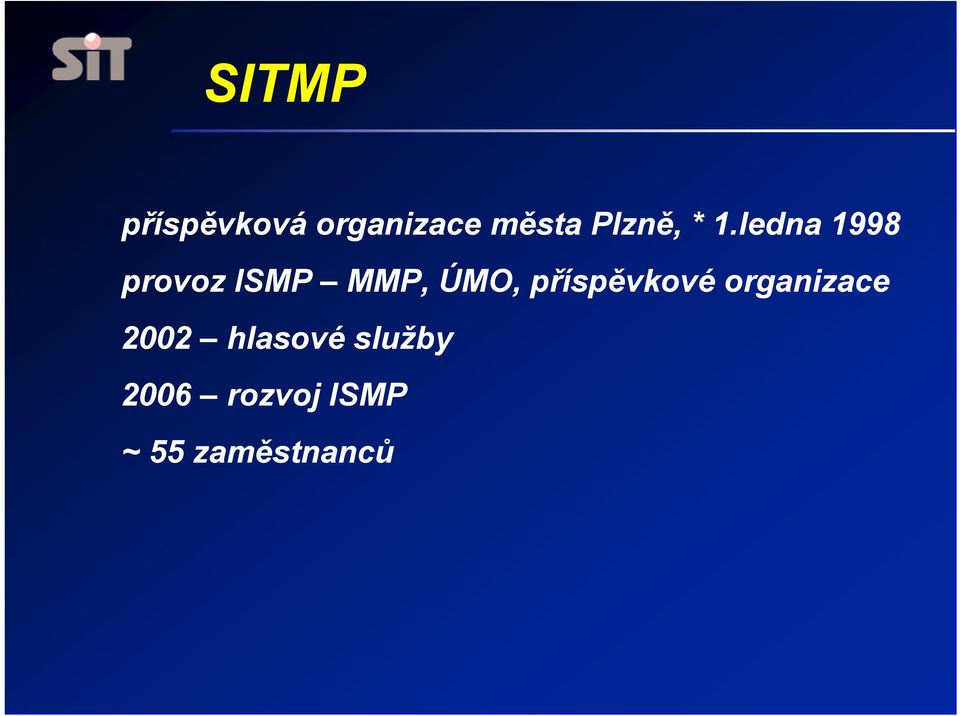

2 SITMP příspěvková organizace města Plzně, * 1.ledna 1998 provoz ISMP MMP, ÚMO, příspěvkové organizace 2002 hlasové služby 2006 rozvoj ISMP ~ 55 zaměstnanců

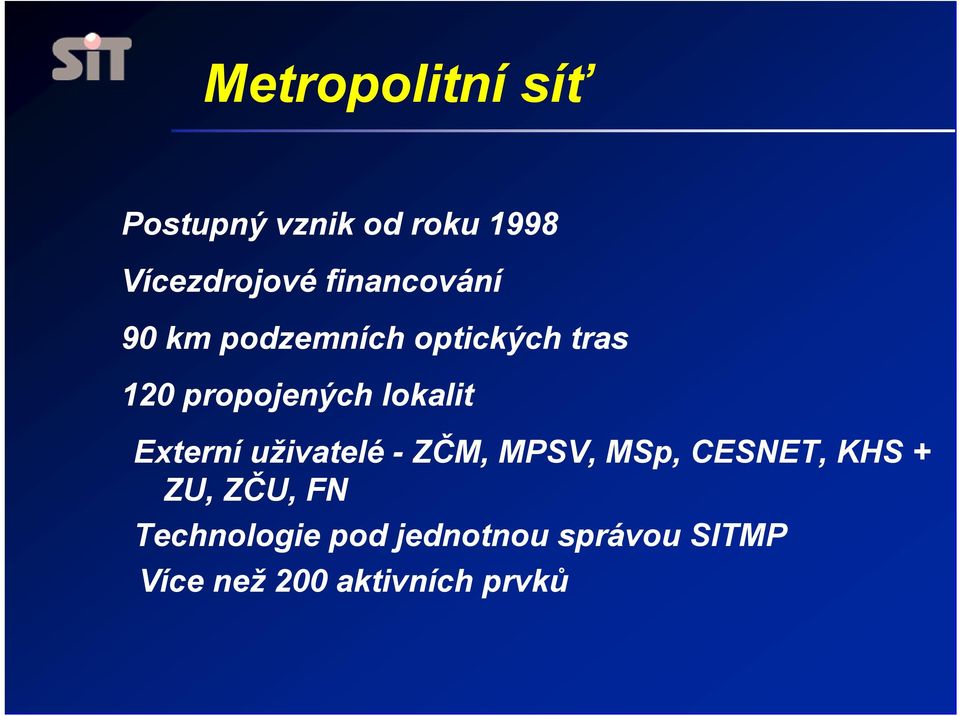

3 Metropolitní síť Postupný vznik od roku 1998 Vícezdrojové financování 90 km podzemních optických tras 120 propojených lokalit Externí uživatelé - ZČM, MPSV, MSp, CESNET, KHS + ZU, ZČU, FN Technologie pod jednotnou správou SITMP Více než 200 aktivních prvků

4 Služby MAN

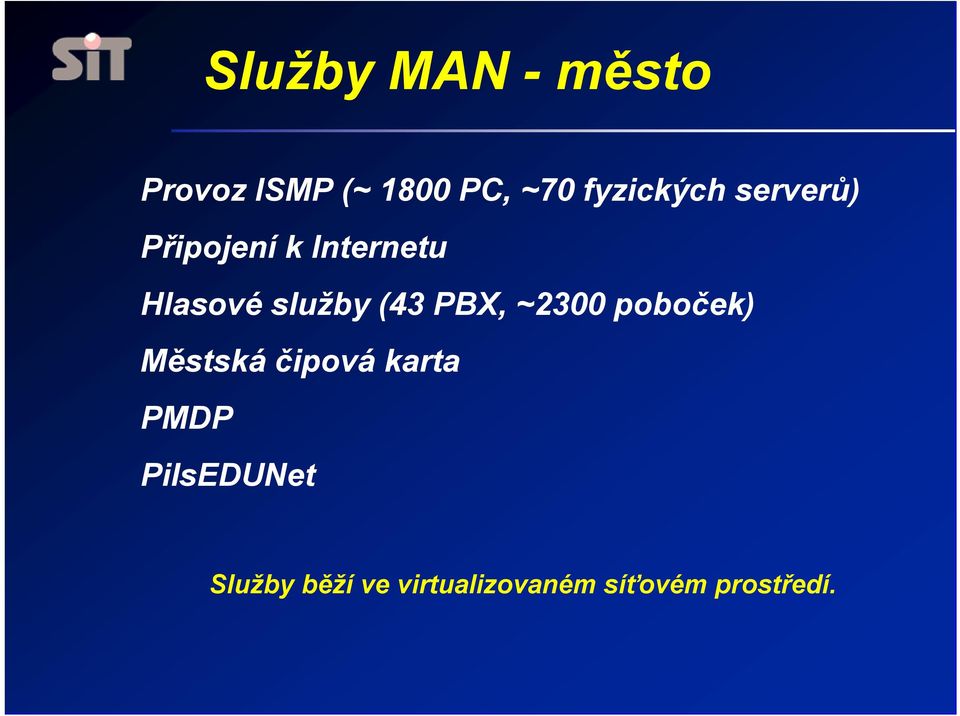

5 Služby MAN - město Provoz ISMP (~ 1800 PC, ~70 fyzických serverů) Připojení k Internetu Hlasové služby (43 PBX, ~2300 poboček) Městská čipová karta PMDP PilsEDUNet Služby běží ve virtualizovaném síťovém prostředí.

6 Služby MAN ext. subjekty Pronájem optických vláken Datové okruhy Propojení lokalit Připojení k síti CESNET2 Dohled aktivních prvků, konzultace,

7 Služby MAN - občané Městská čipová karta Odbavovací a rezervační systém Prodej v kamenných prodejnách Samoobslužné kiosky PilsEDUNet aplikace Škola ONLINE Komunikace škola zřizovatel občan

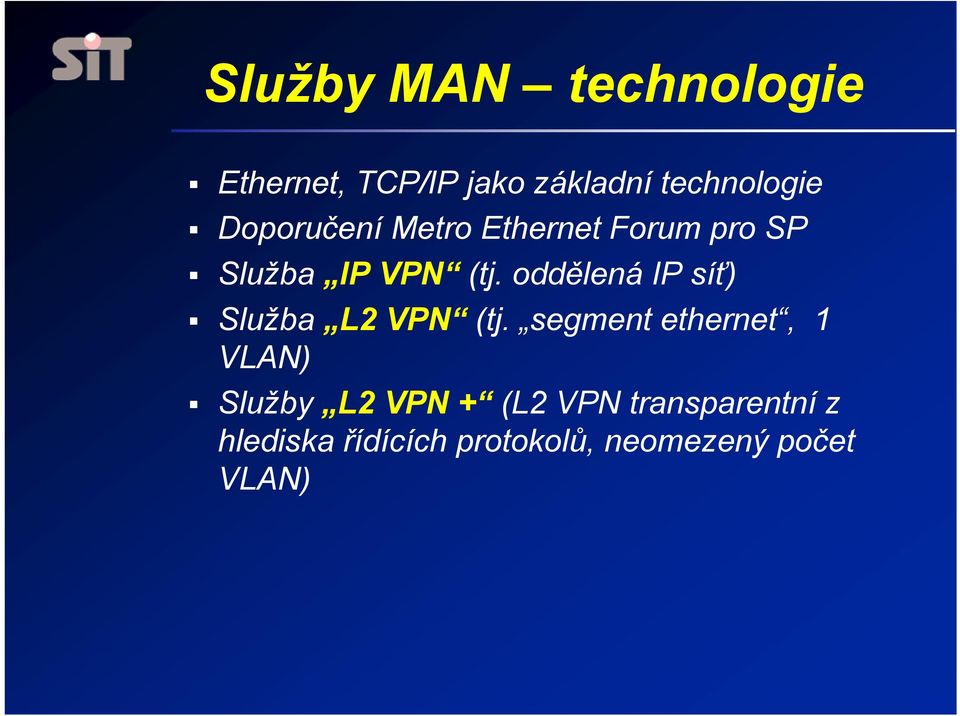

8 Služby MAN technologie Ethernet, TCP/IP jako základní technologie Doporučení Metro Ethernet Forum pro SP Služba IP VPN (tj. oddělená IP síť) Služba L2 VPN (tj. segment ethernet, 1 VLAN) Služby L2 VPN + (L2 VPN transparentní z hlediska řídících protokolů, neomezený počet VLAN)

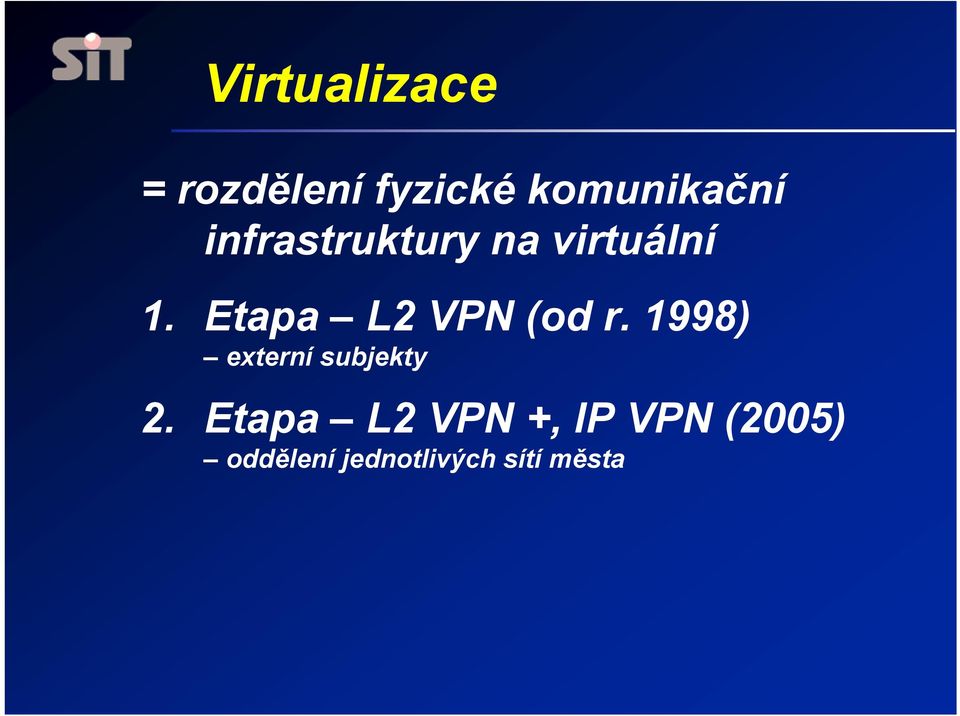

9 Virtualizace = rozdělení fyzické komunikační infrastruktury na virtuální 1. Etapa L2 VPN (od r. 1998) externí subjekty 2. Etapa L2 VPN +, IP VPN (2005) oddělení jednotlivých sítí města

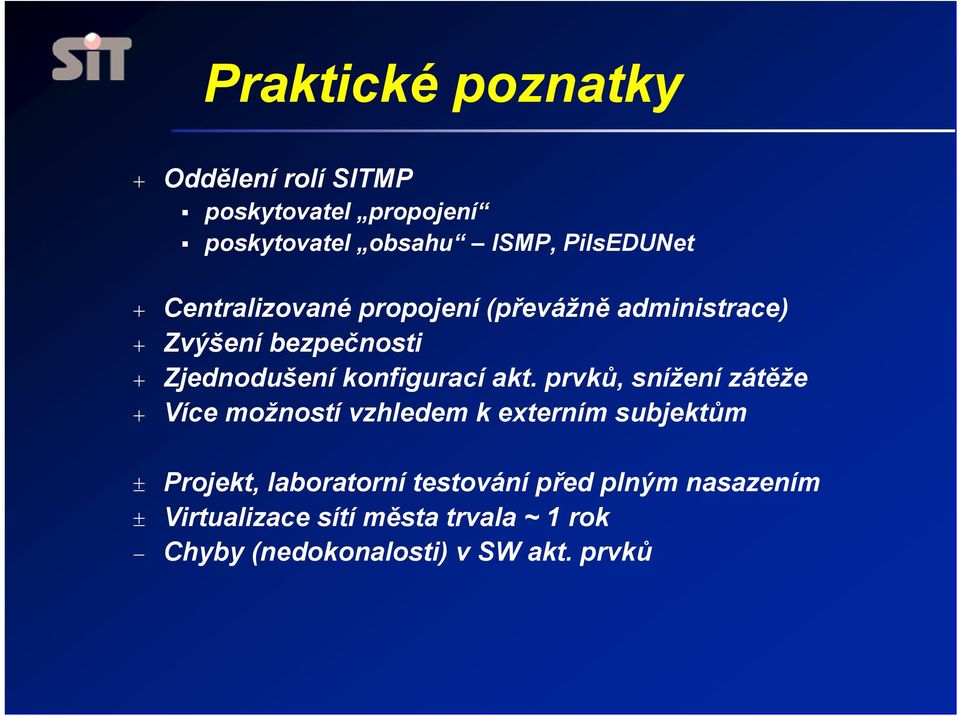

10 Praktické poznatky + Oddělení rolí SITMP poskytovatel propojení poskytovatel obsahu ISMP, PilsEDUNet + Centralizované propojení (převážně administrace) + Zvýšení bezpečnosti + Zjednodušení konfigurací akt. prvků, snížení zátěže + Více možností vzhledem k externím subjektům ± Projekt, laboratorní testování před plným nasazením ± Virtualizace sítí města trvala ~ 1 rok Chyby (nedokonalosti) v SW akt. prvků

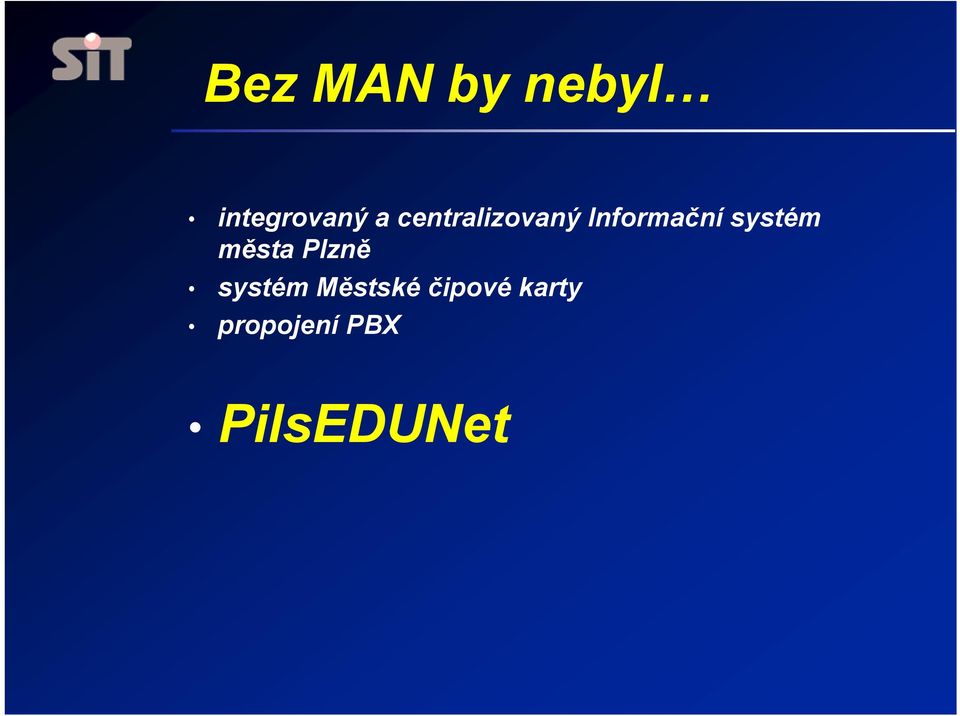

11 Bez MAN by nebyl integrovaný a centralizovaný Informační systém města Plzně systém Městské čipové karty propojení PBX PilsEDUNet

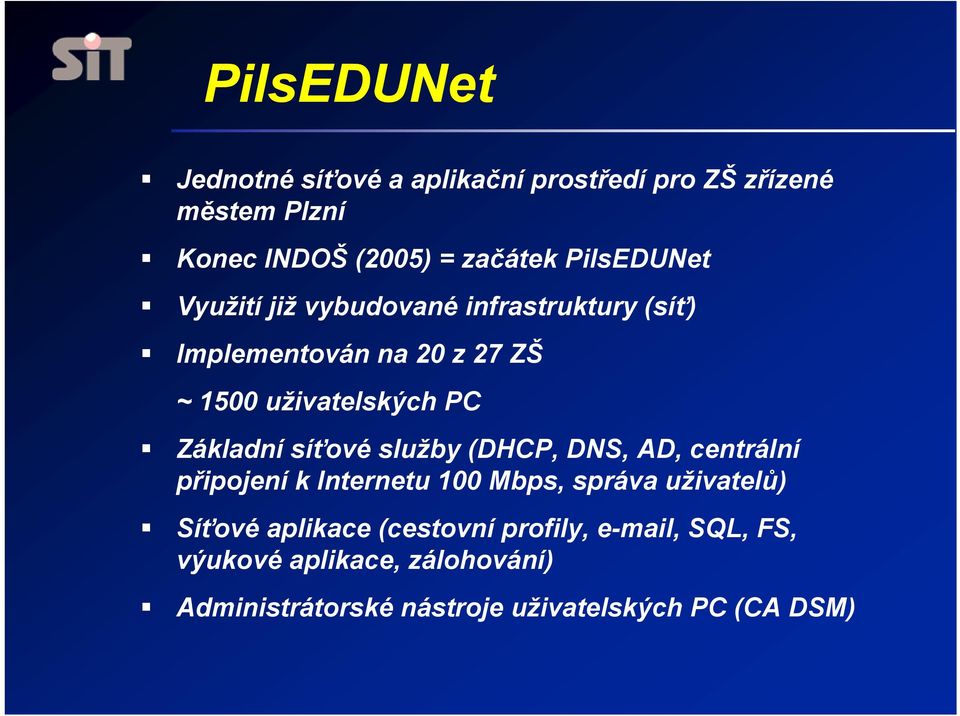

12 PilsEDUNet Jednotné síťové a aplikační prostředí pro ZŠ zřízené městem Plzní Konec INDOŠ (2005) = začátek PilsEDUNet Využití již vybudované infrastruktury (síť) Implementován na 20 z 27 ZŠ ~ 1500 uživatelských PC Základní síťové služby (DHCP, DNS, AD, centrální připojení k Internetu 100 Mbps, správa uživatelů) Síťové aplikace (cestovní profily, , SQL, FS, výukové aplikace, zálohování) Administrátorské nástroje uživatelských PC (CA DSM)

13 PilsEDUNet Aplikace 10 let zkušeností z ISMP + aktuální trendy budován na zelené louce využití již existující infrastruktury v rámci projektu se rovnou řešilo i propojení PBX masivní virtualizace serverů (VMware) ~ 50 virtuálních serverů (4 fyzické VMware ESX) bezpečnostní mechanismy od počátku oddělené segmenty pro žáky a učitele a centrální servery propojení pouze přes centrální FW transport přes MAN pomocí L2VPN+

14 Síťová topologie

15 Serverová infrastruktura

16 Škola ONLINE

17 Škola ONLINE Školy Školy Školy. PilsEDUNet MP, OŠMT Internet Správa informačních technologií Škola On-line Aplikační server DB Databázový server Katedra Žákovská 27 ZŠ, 850 učitelů, 150 ostatních školských pracovníků, žáků

18 Škola ONLINE další rozvoj Docházkový a stravovací systém probíhá příprava docházkového systému x Plzeňská karta Nadstandardní služby příprava na zasílání SMS zpráv o docházce, prospěchu apod. E-Learning, výukové programy příprava na e-learningová řešení v rámci PilsEDUNet Technická podpora pro školské projekty podpora školských projektů např. E-Twinning, Sokrates..

19 Škola ONLINE směry rozvoje Současný stav Nadstandardní služby E-Learning Docházkový a stravovací systém Rozvoj Projekty škol

20 Děkujeme za pozornost
