Děkujeme, že jste si pořídili tento multifunkční tester kabelů

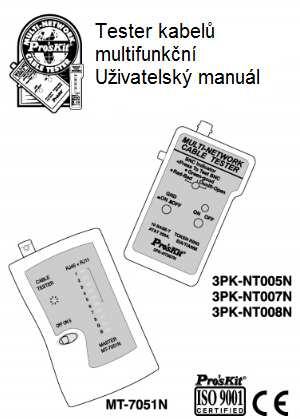

Transkript

1 Děkujeme, že jste si pořídili tento multifunkční tester kabelů Tento přístroj může automaticky kontrolovat vodivost, zkraty, otevření a zkřížené páry. Než tester použijete, přečtěte si, prosím, kompletně následující manuál.

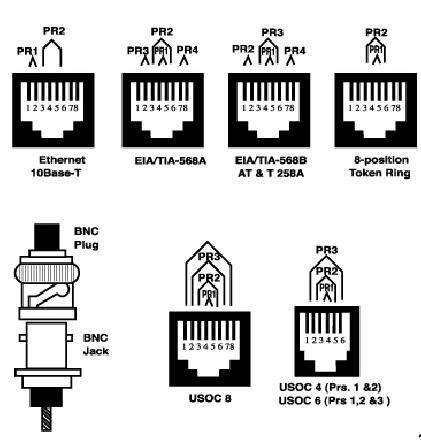

2 Úvod Tyto testery kabelů jsou specializovány na rychlé testy pomocí automatického hledání vodivosti, špatného vedení a polarizace ethernetových (BNC/TNC), 10-Base-T (UTP/STP), AT&T 258A, TIA568A/B Token Ring a USOC4/6/8 modulárních kabelů. Použitím přiloženého dálkového terminátoru můžete snadno testovat kabely před jejich instalací nebo i po ní. Zajišťuje snadný přístup a rychlou kontrolu. Pravidla bezpečnosti a varování Varování Tento tester není určen pro použití s obvody připojenými k napájení. Pokud jej použijete na obvod připojený k napájení, můžete poškodit přístroj a zranit se. 1. Přečtěte si všechny instrukce v tomto manuálu ještě předtím, než tester použijete. 2. Nepoužívejte tester, pokud má otevřený kryt. 3. Když používáte tester ve školách a dílnách, musí jeho použití kontrolovat zodpovědný učitel nebo proškolený pracovník. 4. Dodržujte všechna doporučení související s bezpečností při práci s elektrickými přístroji. 5. Neotevírejte kvůli údržbě tester, pokud jej předtím neodpojíte od všech externích obvodů. 6. Opravy a údržbu smí provádět jen kvalifikovaný servisní technik, který si je vědom nebezpečí a varování spojených s tímto přístrojem. 7. Nedotýkejte se při testu konců kabelů. 8. Nezavádějte do konektorů testeru napětí ani proud. Poškodíte tak tester a hrozí vám zranění. 9. Tento tester nesmí používat děti. 10. Nepoužívejte tento tester pro měření v prostředí jako je déšť, sníh, mlha, pára, výbušné plyny nebo prach. 11. Nepoužívejte tento tester v kondenzující atmosféře. Nepoužívejte tester v podmínkách s okolní teplotou a vlhkostí, která může způsobit kondenzaci vody uvnitř přístroje. 12. Nepoužívejte tento tester, pokud je vlhký, ať již kvůli počasí nebo po čištění krytu. 13. Nepokoušejte se tester používat ihned poté, co jste ho přinesli z chladného prostředí do teplého prostředí. Kondenzace vody uvnitř i vně testeru může způsobit nebezpečí. Nechte tester nejprve dosáhnout pokojové teploty. 14. Nemodifikujte tester. Změna v konstrukci může vést k nebezpečí, poškození a zranění. 15. Nepoužívejte tester, pokud byl dlouho dobu uskladněn za nepříznivých podmínek. 16. Nepoužívejte tester, pokud byl poškozen. 17. Zabraňte použití poblíž silných magnetických polí (magnety, reproduktory, transformátory, motory, cívky, elektromagnety, atd.). Tester může poté ukazovat chybné údaje. 18. Zabraňte použití poblíž silných elektrostatických polí (dráty vysokého napětí, televize, počítačové monitory, atd.). Tester může poté ukazovat chybné údaje. 19. Zabraňte použití poblíž silných RF polí (rádiové a televizní vysílače, vysílačky, mobilní telefony). Tester může poté ukazovat chybné údaje. 20. Pokud nebudete tester používat déle než měsíc, vyjměte z něj baterii. Únik elektrolytu může tester poškodit. 21. Baterie nevyhazujte do běžného odpadu, odevzdejte je na příslušném sběrném místě. Baterie nezkratujte, nerozebírejte, nezahřívejte, nevhazujte do ohně nebo vody, nepolykejte, nedávejte ke kovovým předmětům, nevystavujte mechanickým šokům. Pokud se nejedná o dobíjecí baterie, nedobíjejte je. Při delším nepoužívání přístroje baterie vyjměte. Zapojujte je ve správné polaritě. Nekombinujte baterie nové a staré nebo různých typů. Udržujte je z dosahu dětí.

3

4 MT-7051N Multifunkční tester kabelů Rozměry: 102 x 106 x 28 mm, Hmotnost: 0,232 kg Varování: 1. Z bezpečnostních důvodů, prosím, nepoužívejte MT-7051N k testování AC proudu. 2. Pokud je indikátor aktivace po zapnutí tmavý nebo nesvítí, vyměňte baterii za novou 9V. Jak použít MT-7051N: 1. Zapněte přístroj, indikátor aktivace zabliká ("S" znamená nízkou rychlost testu.) 2. Pro test kabelů připojte jednu stranu k hlavní jednotce a druhou k dálkové jednotce. 3. Na hlavní jednotce se se rozsvítí indikační světla od 1 do 8. Pokud je kabel v pořádku, světla se rozsvítí od 1 do Pro test koaxiálního kabelu propojte jeden konec koaxiálního kabelu ke konektoru na hlavní jednotce a terminátor ke druhému konci kabelu. Pokud je kabel v pořádku, indikátor "B" na hlavní jednotce se rozsvítí zeleně. Pokud se světlo nerozsvítí, kabel je otevřený nebo zkratovaný. Poznámky: Ujistěte se, že do slotu na baterie byla nainstalována 9 V baterie. Pozor: Nepřipojujte tester k aktivnímu obvodu, může být poškozen vysokým napětím.

5 3PK-NT005N Multifunkční tester kabelů Test modularního kabelu USOC 4/USOC 6/USOC 8: 1. Zapojte jeden konec do hlavní jednotky a druhý do dálkového terminátoru (pokud se nejedná o dálkový test, můžete obě strany zapojit do hlavní jednotky). 2. Stiskněte vypínač, rozsvítí se LED napájení na znamení, že přístroj je napájen. 3. Jakmile je testovaný kabel zapojen, dálkový terminátor začne se skenováním. 4. Pokud je testovaný kabel v pořádku, rozsvítí se zeleně odpovídající dvojice LED. 5. Pokud se odpovídající dvojice LED rozsvítí červeně, je kabel zapojen reverzně. 6. Pokud se odpovídající dvojice LED rozsvítí nejprve zeleně a poté červeně, nebo se nerozsvítí, kabel je vadný. Poznámky: Ujistěte se, že do slotu na baterie byla nainstalována 9 V baterie. Pozor: Nepřipojujte tester k aktivnímu obvodu, může být poškozen vysokým napětím.

6 3PK-NT005N Multifunkční tester kabelů Test koaxiálního kabelu: 1. Zapojte jeden konec do BNC zásuvky na hlavní jednotce a druhý do dálkového terminátoru. 2. Stiskněte vypínač, rozsvítí se LED napájení na znamení, že přístroj je napájen. 3. Jakmile je testovaný kabel zapojen, BNC LED by se neměla rozsvěcet. Pokud se rozsvítí, pak je kabel vadný. 4. Stiskněte tlačítko na levé straně hlavní jednotky. BNC LED indikátor se rozsvítí zeleně, pokud je kabel v pořádku. Pokud se rozsvítí červeně nebo vůbec, kabel je vadný. Test kabelu 10-Base-T, AT&T 258A, EIA/TIA 568, Token Ring: 1. Zapojte jeden konec do BNC zásuvky na hlavní jednotce a druhý do dálkového terminátoru. 2. Stiskněte vypínač, rozsvítí se LED napájení na znamení, že přístroj je napájen. 3. Jakmile je testovaný kabel zapojen, dálkový terminátor začne se skenováním. Pokud je testovaný kabel v pořádku, rozsvítí se zeleně odpovídající dvojice LED. Pokud se odpovídající dvojice LED rozsvítí nejprve zeleně a poté červeně, nebo se nerozsvítí, kabel je vadný. 4. Pokud je kabel stíněný, můžete vyzkoušet odstínění stiskem GND. Odpovídající GND LED se rozsvítí zeleně vyjma LED páru 3 a 6. Pokud se některá LED rozsvítí nejprve zeleně a potom červeně, znamená to, že stínění je vadné.

7 3PK-NT008N Vylepšený tester kabelů Test kabelu 10-Base-T, AT&T 258A, EIA/TIA 568, Token Ring: 1. Zapojte jeden konec do terminálu na hlavní jednotce, označeného a druhý do dálkového terminátoru (pokud se nejedná o dálkový test, můžete obě strany zapojit do hlavní jednotky). 2. Stiskněte vypínač, rozsvítí se LED napájení na znamení, že přístroj je napájen. 3. Jakmile je testovaný kabel zapojen, dálkový terminátor začne se skenováním. 4. Pokud je testovaný kabel v pořádku, rozsvítí se zeleně odpovídající dvojice LED. Pokud se odpovídající dvojice LED rozsvítí nejprve zeleně a poté červeně, nebo se nerozsvítí, kabel je vadný. 5. Pokud je kabel stíněný, můžete vyzkoušet odstínění stiskem GND. Odpovídající GND LED se rozsvítí zeleně vyjma LED páru 3 a 6. Pokud se některá LED rozsvítí nejprve zeleně a potom červeně, znamená to, že stínění je vadné. Poznámky: 1) Ujistěte se, že do slotu na baterie byla nainstalována 9 V baterie. 2) Udržujte GND přepínač vždy vypnutý, pokud se nechystáte testovat stínění. Pozor: Nepřipojujte tester k aktivnímu obvodu, může být poškozen vysokým napětím.

8 Likvidace starého elektrického a elektronického zařízení Uvedený symbol na výrobku, jeho příslušenství, obalu nebo na průvodních dokumentech označuje, že s výrobkem nesmí být nakládáno jako s běžným komunálním odpadem. Prosím odevzdejte tento výrobek na příslušné sběrné místo, kde bude provedena odborná recyklace tohoto elektronického zařízení. V Evropské unii a v ostatních evropských zemích jsou zřízena sběrná místa pro použité elektrické a elektronické zařízení. Tím, že zajistíte správnou likvidaci výrobku, předcházíte možným negativním dopadům na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné manipulace s tímto výrobkem. Recyklace všech těchto materiálů přispívá také k ochraně přírodních zdrojů. Z tohoto důvodu prosím nevyhazujte staré elektrické a elektronické zařízení současně s domovním odpadem. Pro podrobnější informace o recyklaci výrobku se obraťte na místní úřad, službu zajišťující likvidaci domácího odpadu nebo obchod, kde jste výrobek zakoupili. Podrobnosti také naleznete v Zákonu o odpadech příslušné země, v ČR č. 185/2001 Sb. v platném znění. Dále na internetových stránkách a (likvidace elektroodpadu). Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s platnými předpisy a zákony uděleny pokuty. Záruka Na tento výrobek platí záruka po dobu 24 měsíců ode dne zakoupení. Tato záruka se vztahuje na závady způsobené vadným materiálem nebo chybou při výrobě. Neplatí, pokud k závadě došlo kvůli mechanickému poškození, živelné pohromě či jiné neodvratné události, připojení k nesprávnému síťovému napětí, úpravami nebo opravami provedenými nekvalifikovanými a neoprávněnými osobami, nesprávnému použití nebo použití jiným způsobem, než je uvedeno v návodu. Všechny doklady o koupi a o případných servisních opravách výrobku uschovejte po dobu min. 3 let pro zajištění kvalitního záručního a pozáručního servisu. Zjištění, že vám tento výrobek nevyhovuje, není důvodem k reklamaci. Pokud chcete výrobek reklamovat, předložte spolu s ním doklad o koupi. Pokud dojde k poruše vašeho přístroje, kontaktujte prodejce, u něhož jste jej zakoupili. Dovozce: GM electronic, spol. s r. o. Křižíkova 147/ Praha 8
