VDPCRGB2. DMX ovladač pro LED pásky 3 kanály. Návod pro uživatele

Transkript

1 VDPCRGB2 DMX ovladač pro LED pásky 3 kanály Návod pro uživatele

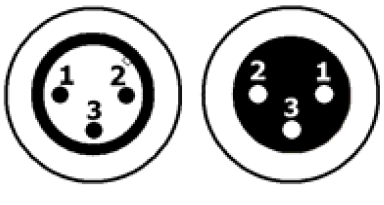

2 A výběr adresy B DMX vstup C DMX výstup D výstupy DMX IN DMX OUT 1=GND 2= SIG (-) 3= SIG (+) 1. Úvod Důleţité informace o tomto produktu pro členy Evropské unie. Tento symbol na přístroji nebo na obalu přístroje značí, ţe likvidace zařízení po skončení jeho ţivotnosti můţe být škodlivá pro ţivotní prostředí. Nevhazujte přístroj (nebo baterie) do směsného odpadu, odevzdejte jej ve specializovaném sběrném místě pro recyklaci. Toto zařízení by mělo být vráceno Vašemu prodejci nebo odevzdáno v místním sběrném dvoře. Respektujte místní platná pravidla pro ochranu ţivotního prostředí.

3 V případě pochybností, kontaktujte úřad odpovědný za sběr odpadu v místě vašeho bydliště. Děkujeme Vám, ţe jste si vybrali právě VELLEMAN! Přečtěte si, prosím, návod k pouţití před odesláním přístroje do servisu. Pokud byl produkt poškozen při doručení, zařízení nepouţívejte a okamţitě kontaktujte svého prodejce. 2. Zásady pro bezpečné použití Zařízení udrţujte mimo dosah dětí a nepovolaných osob. Zařízení chraňte před deštěm, vodou, vlhkostí. Nikdy nedávejte nádoby s vodou do blízkosti zařízení. Dbejte na opatrnost při montáţi: dotykem s elektrickými částmi pod proudem si můţete přivodit i smrtelný úraz. Na škody způsobené nedodrţením pokynů v tomto návodu se nevztahuje záruka a prodejce nepřijímá odpovědnost za ţádné z takto vzniklých poruch nebo problémů. Všechny úpravy přístroje jsou z bezpečnostních důvodů zakázány. Škoda vzniklá na základě úprav přístroje uţivatelem nejsou součástí záruky. Zařízení by mělo být zprovozněno kvalifikovaným technikem. Nezapínejte zařízení hned po jeho vystavení změnám teploty. Vypněte zařízení a vyčkejte, neţ dosáhne pokojové teploty, abyste předešli poškození. Ujistěte se, ţe napětí ve vaší elektrické síti nepřesahuje hodnotu napětí, uvedenou v technických parametrech zařízení v tomto návodu. 3. Hlavní pokyny Odkazujeme se na servisní a záruční list na posledních stránkách tohoto návodu. Zařízení VDPCRGB2 je určen pouze pro vnitřní pouţití. Chraňte zařízení před teplotními výkyvy a špatným zacházením. Vyvarujte se hrubé síly při manipulaci. Chraňte zařízení před extrémním teplem a prachem. Seznamte se s funkcí zařízení ještě před prvním pouţitím. Nedovolte manipulovat se zařízením nepovolaným osobám. Případná porucha je s největší pravděpodobností způsobena neodborným zásahem. Pouţívejte zařízení pouze pro předepsané účely. Pouţívání zařízení nepovoleným způsobem ruší záruku. 4. Charakteristika Zařízení představuje malý inteligentní 3 kanálový DMX ovladač pro LED RGB pásky. Výběr DMX nebo auto programu je řešen přes DIP přepínače. Je určen pro pouţití s: CHLR4RGB

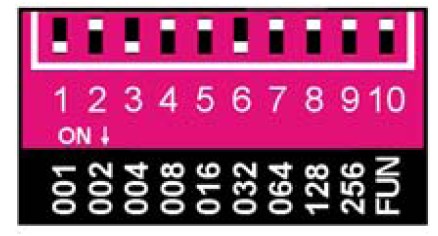

4 5. Přehled a použití Odkazujeme se na ilustrace na straně 2 tohoto návodu. Pro správné zapojení kabelů si prohlédněte tabulku pod textem. Nezapojujte zařízení do elektřiny před tím, neţ bude obvod zcela zapojen! Výstup: Připojit k: DC GND (zem) napájení DC + Kladný (+) pól napájení COM Kladný pól LED pásku CH1 LED pásek kanál 1 CH2 LED pásek kanál 2 CH3 LED pásek kanál 3 Poznámka: 1. Nepouţívejte zdroj 24V DC pro napájení LED pásků na napětí 12V DC! 2. Nikdy neuzemňujte COM koncovku, jelikoţ je vnitřně propojena s DC+ koncovkou! Při pouţití DMX systému, nastavte DMX adresu a připojte DMX kabel (B). Zapojte DMX kabel do DMX výstupu (C) pro pokračování obvodu nebo ho ukončete 120Ω rezistorem zapojeným mezi piny 2 a 3 Připojte napájecí zdroj. 6. Nastavení DIP spínače Ovladač pracuje ve dvou reţimech: DMX režim Přednastavený program DMX režim Pro spuštění DMX reţimu, musí být spínač č. 10 v poloze OFF. Spínače 1-9 určují počáteční DMX adresu. Adresa je určena spínači v pozici ON. Příklad: Spínače 1,3 a 6 jsou ON. Adresou se stává: spínač hodnota Celkem: 037

5 Přednastavené programy Ke spuštění vestavěného programu, musí být spínač č. 10 v pozici ON. Ostatní spínače určují jednotlivé programy. spínač Pozice Program 1 ON Červený 2 ON Zelený 3 ON Modrý 4 ON Ţlutý 5 ON Fialový 6 ON Cyan 7 ON Bílý 8 ON Měnící se barvy (nastavitelná rychlost 9 ON Prolínající se barvy (nastavitelná rychlost Rychlost reţimu měnících se nebo prolínajících se barev je určována spínači 1-7. spínač 1 ON: nejpomalejší rychlost. spínač 7 ON: nejrychlejší rychlost. Poznámka: Pokud je sepnuto více spínačů současně, bude výsledná rychlost násobkem jednotlivých rychlostí. 7. Údržba Všechny šrouby by měly být utaţeny a bez známek koroze. Kabel pro přívod elektrického proudu nesmí vykazovat ţádné známky poškození. Zařízení by mělo být obsluhováno osobou s kvalifikací. Před jakoukoli údrţbou, či manipulací nejdříve odpojte zařízení od napájecího zdroje elektrického proudu. Zařízení udrţujte pouze utřením hadříkem. Nepouţívejte čistidla s alkoholem nebo rozpouštědla. Zařízení neobsahuje ţádné součásti, vyţadující údrţbu. V případě potřeby náhradních dílů se obraťte na svého prodejce.

6 8. Technické parametry DMX kanály 3 (červený-zelený-modrý) Napájecí zdroj VDC (není součástí balení) Příkon <1W Výstupní 12V <216W výkon 24V <432W Výstupní proud 6A (kaţdý kanál) Max. délka okruhu 25m Rozměry 125x55x42mm Váha 0,12kg Pouţívejte toto zařízení pouze s originálním příslušenstvím. Společnost Velleman není zodpovědná za poruchy či zranění způsobené nesprávným pouţíváním zařízení. Pro více informací o tomto produktu, prosím, navštivte internetové stránky Nebo v tomto návodu k obsluze se mohou měnit bez předchozího upozornění.
