1 Technický manuál k sestavení a zaměření plotů, bran a branek

2 Barvy profilů Hliníkové plotové systémy zaručují: BEZÚDRŽBOVOST - TVROVOU STÁLOST PEVNOST - DESIGN - ŠIROKOU VRIBILITU TECHNICKÝCH ŘEŠENÍ - MOŽNOST INDIVIDUÁLNÍHO ŘEŠENÍ BÍLÁ HNĚDÁ ŠEDÁ ČERNÁ TŘEŠEŇ ZLTÝ DUB OŘECH

3 Obsah strana 5 PLŇKOVÝ PLOT 6 plaňkový plot - použité profily 7 Zaměřovací rozměry plaňkových plotů P1-P5 8 Zaměřovací rozměry pro plotové pole P Zaměřovací rozměry pro plotová pole P1- P5 - mezi zděnými sloupky Plotová pole P1- P6 mezi hliníkové sloupky (R143) 13 Držák DC1 k montáži plotových polí P1- P5 14 Způsob montáže hliníkových sloupků R143 strana 15 Tyčkový plot 16 Tyčkový plot - použité profily 17 Zaměřovací rozměry tyčkových plotů 18 Zaměřovací rozměry tyčkových plotových polí 19 Plotová pole T1 - T12 mezi zděnými sloupy 20 Postup montáže mezi hliníkové sloupky strana 21 Kombinovaný plot 22 Kombinovaný plot - použité profily 23 Kombinovaný plot - barvy 24 Zaměřovací rozměry kombinovaných plotů 25 Držák DC1 plotových polí K1 - K5 26 Způsob montáže hliníkových sloupků R143 strana 27 Okenicový plot 28 Okenicový plot - použité profily 29 Zaměřovací rozměry okenicových plotů 30 Postup montáže mezi zděné sloupy 31 Držáky DC3 pro uchycení okenicového plotu strana 32 Zaměřovací rozměry plaňkových plotů P1 - P2 33 Zaměřovací rozměry plaňkových plotů P6 34 Zaměřovací rozměry tyčkových plotů T1 - T3 35 Zaměřovací rozměry tyčkových plotů T4 - T12 36 Zaměřovací rozměry kombinovaných plotů 37 Zaměřovací rozměry okenicových plotů strana 38 Samonosná brána 39 Samonosné brány - použité profily 40 Zaměřovací rozměry samonosné brány 41 Nosná deska pojezdového vozíku pro samonosnou bránu 42 Samonosná brána - ELEKTROINSTLCE 43 Zaměřovací rozměry samonosné brány 44 Výplně samonosné brány strana 45 Pojezdová brána 46 Pojezdová brána - použité profily 47 Pojezdová brána - zaměřovací rozměry 48 Pojezdová brána - ELEKTROINSTLCE strana 49 Dvoukřídlé brány a branky 50 Dvoukřídlé brány a branky - profily 51 Rozměry branky 52 Objednací tabulka rámu branek 53 Rozměry dvoukřídlé brány 54 Objednací tabulka rámu dvoukřídlé brány 55 Výplně branek a bran 56 Panty na zeď 57 Závitový pant 3/

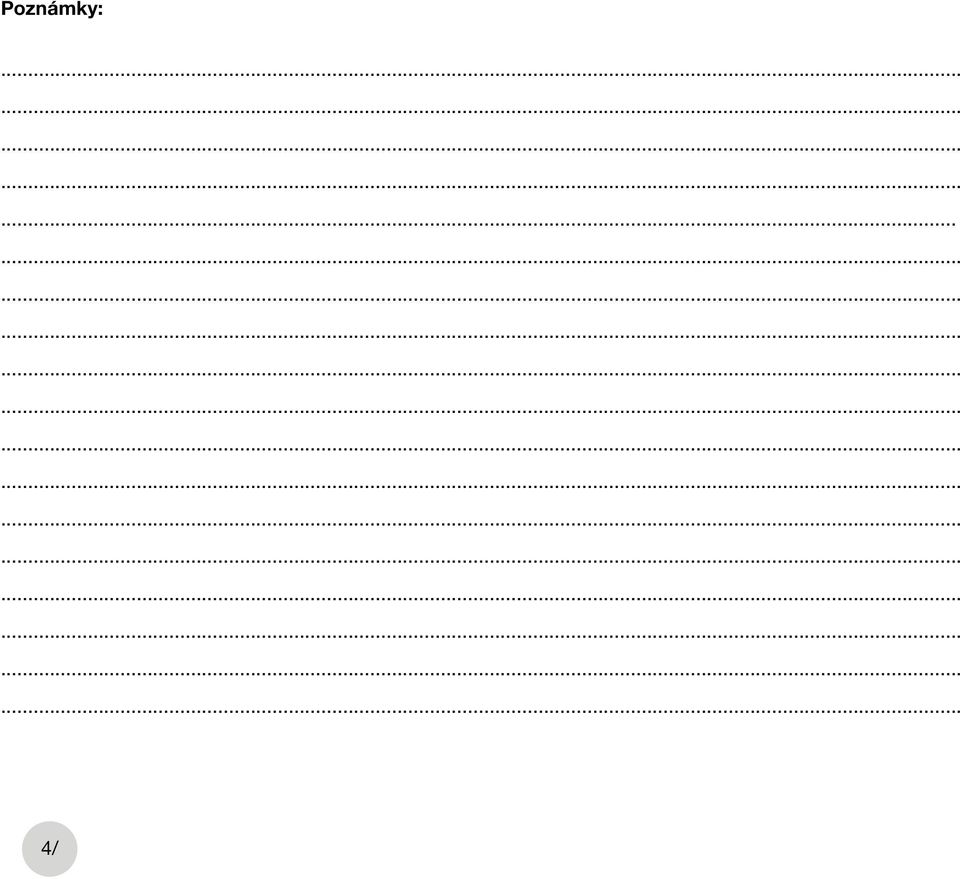

4 Poznámky: /

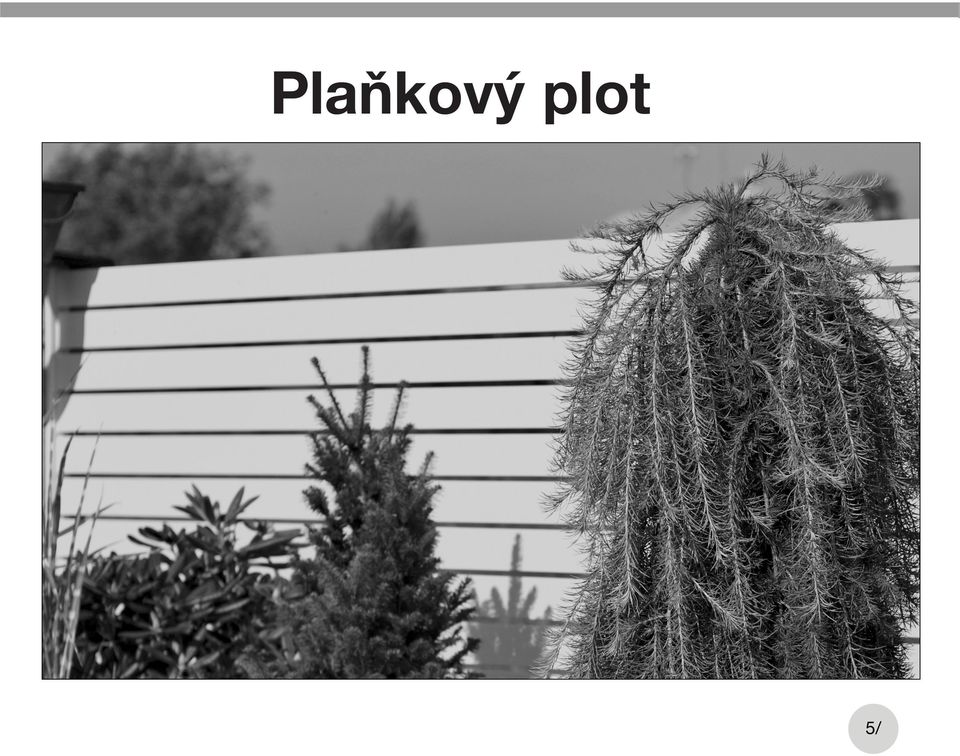

5 Plaňkový plot 5/

6 Plaňkový plot - použité profily R138 R186 R135 R3604 R143 R157 R137 KP02 KS01 KP01 Profil / barva R138 N R186 N R143 R157 R135 R137 R3604 KP02 KP01 KS01 KPt02 KPt02 Doporučené rozměry plotových polí - Standardní výztuha (R135-60x18).. šířka 2,2 bm - Zesílená výztuha (R135-60x36)... šířka 3 bm 6/

7 Zaměřovací rozměry plaňkových plotů P1-P5 Zaměřovací rozměr pro pole P1 Při návrhu plotových polí a jejich následném zaměření si musíme uvědomit, že pokud máme více polí a každé má jinou šířku, tak máme dvě možnosti. Buďto budou rozteče mezi plaňkami konstantní u všech polí a bude se měnit rozměr š1. Pokud zadáte v tomto případě š1, tak jeho skutečná hodnota bude pravděpodobně jiná než Vámi daná, ale vždy minimálně stejná nebo větší. Nebo vzdálenost š1 bude konstantní, ale pak se bude měnit rozteč m. Proto je třeba udat, jestli požadujete konstantní š1 nebo m. Rozměry Š, V, v1 a v2 jsou přesné. Jeden z rozměrů š1 nebo m je konstantní, druhý variabilní v závislosti na tom, který zvolíte. Zaměřovací rozměr pro pole P1-P5 Rozměry Š, V, v1 a v2 jsou přesné. Rozměr Vstřed je pro výrobce informační. Jeden z rozměrů š1 nebo m je konstantní, druhý variabilní v závislosti na tom, který zvolíte. 7/

8 Zaměřovací rozměry pro plotové pole P6 Jen mezi hliníkové sloupky Rozměry š a v jsou přesné. Jeden z rozměrů š1, š2 nebo m je konstantní, druhý variabilní v závislosti na tom, který zvolíte. U tohoto typu plotového pole se běžně uvažuje š1 a š2 = 0. Pokud požadujete rozměr jiný, je třeba ho uvést. Š - vzdálenost mezi sloupky. Drážka ve sloupku má hloubku 24 mm. Plaňka bude tedy mít délku š+2x(24) - vůle. Vůli odečteme sami. Vy udáváte vzdálenost mezi sloupky, m š1 a š2 + Výška 8/

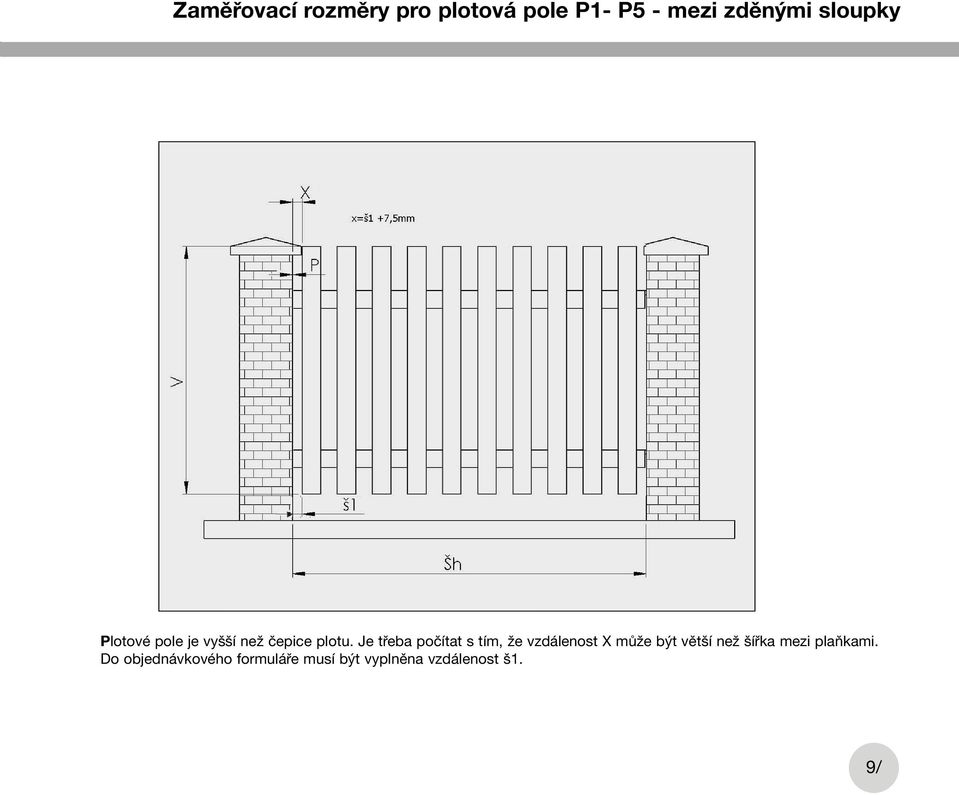

9 Zaměřovací rozměry pro plotová pole P1- P5 - mezi zděnými sloupky Plotové pole je vyšší než čepice plotu. Je třeba počítat s tím, že vzdálenost X může být větší než šířka mezi plaňkami. Do objednávkového formuláře musí být vyplněna vzdálenost š1. 9/

10 Var plotové pole je vyšší než čepice. Lze obejít například naznačeným způsobem. V tomto případě je potřeba dodat náčrt řešení s rozměry. Šířka plotového pole mezi zděné sloupy s rovnými plochami sloupů Š = Šh - 4. Šířka plotového pole = šířka mezi hradbami - doporučený rozměr na držák a vůli. 10/

11 Plotová pole P1- P5 mezi hliníkové sloupky (R143) Š - šířka mezi sloupky Zadáváte šířku mezi sloupky š1 a m, výška podle typu pole. 11/

12 Plotové pole P6 mezi hliníkové sloupky (R143) Š - šířka mezi sloupky 12/

13 Držák DC1 k montáži plotových polí P1- P5 Postup montáže při použití držáku DC1 pro pole P1- P5 Držáky jsou umístěné ve střední části příčníku pod krycí lištou. Vyvrtáme otvory do sloupků podle roztečí příčníku a našroubujeme do hmoždinek. Pole bez krycích lišt přiložíme z boku a přišroubujeme každý držák dvěma samořeznými šrouby. Nasadíme krycí lištu. Délka příčníku může být prakticky tak velká, jako je otvor v poli. Doporučená vůle je 4 mm na celou délku příčníku. 13/

14 Způsob montáže hliníkových sloupků R Varianta montáže k zabetonování Možnosti půdorysového provedení plotu 2. Varianta montáže patky 14/

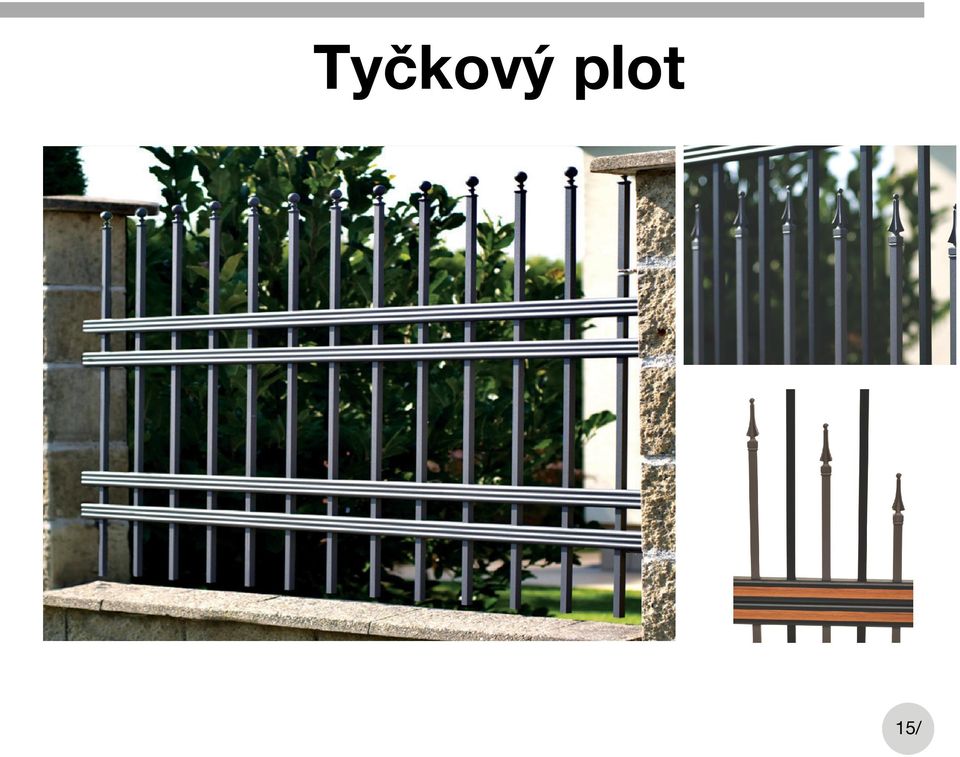

15 Tyčkový plot 15/

16 Tyčkový plot - použité profily R156 R143 R157 KTO1 KTO2 KTO3 R137 R3604 R0105 KTO4 KSO1 Doporučené rozměry plotových polí max 2500 x 1500 mm ( = ano N = ne ) Profil / barva R137 R143 R156 N N N N N R157 R3604 R0105 N N N N N KT01 N N N N N KT02 N N N N N KT03 N N N N N KT04 N N N N N KS01 16/

17 Zaměřovací rozměry tyčkových plotů Při návrhu plotových polí a jejich následném zaměření si musíme uvědomit, že pokud máme více plotových polí a každé má jinou šířku, tak máme dvě možnosti. Buďto budou rozteče mezi tyčkami konstantní u všech polí a bude se měnit rozměr š1. Pokud zadáte v tomto případě š1, tak jeho skutečná hodnota bude pravděpodobně jiná než Vámi daná, ale vždy bude minimálně stejná nebo větší. Nebo vzdálenost š1 bude konstantní, ale pak se bude měnit rozteč m. Proto je třeba udat, jestli požadujete konstatní š1 nebo m. Zaměřovací rozměr pro plotové pole T1 Zaměřovací rozměry pro plotová pole T2,T3 Rozměry Š, V, v1 a v2 jsou přesné. Jeden z rozměrů š1 nebo m je konstantní, druhý variabilní v závislosti na tom, který zvolíte. Š1 musí být větší než 45 mm. Rozměry Š, V, v1 a v2 jsou přesné. Rozměr Vstřed je pro výrobce informační. Jeden z rozměrů š1 nebo m je konstantní, druhý variabilní v závislosti na tom, který zvolíte. Š1 musí být větší než 45 mm. 17/

18 Zaměřovací rozměry tyčkových plotových polí Zaměřovací rozměr pro plotové pole T4 Zaměřovací rozměr pro plotové pole T11 Rozměry Š, V, v1, v2, š2 a š3 jsou přesné. Jeden z rozměrů š1 nebo m je konstantní, druhý variabilní v závislosti na tom, který zvolíte. Rozměry v1 a v2 budou 100 mm, pokud nezadáte jinak. š2 a š3 >30 š1 > 45 Rozměry Š, V, v1, v2, v3, v4 a š3 jsou přesné. Rozměr Vstřed je pro výrobce informační. Jeden z rozměrů š1 nebo m je konstantní, druhý variabilní v závislosti na tom, který zvolíte. Rozměry v1 a v2 budou 100 mm, pokud nezadáte jinak. š1 > 45. š3 > 30 18/

19 Plotová pole T1 - T12 mezi zděnými sloupy Držák DC2 pro tyčková pole Při použití držáků DC2 se nejprve k držáku, který už je přišroubovaný na zděný sloupek, přišroubuje úchytka, na kterou se celé pole seshora nasadí, a potom se přišroubuje příčník k úchytce. Rozměry Š, V, v1, v2, v3, v4, š2 a š3 jsou přesné. Jeden z rozměrů š1 nebo m je konstantní, druhý variabilní v závislosti na tom, který zvolíte. Držák DC2 Rozměr š1 u plotového pole musí být takový, aby tam šel držák vsunout. Minimálně tedy 42 mm. Při použití držáků DC2 je montáž stejná jako u plaňkových plotů. 19/

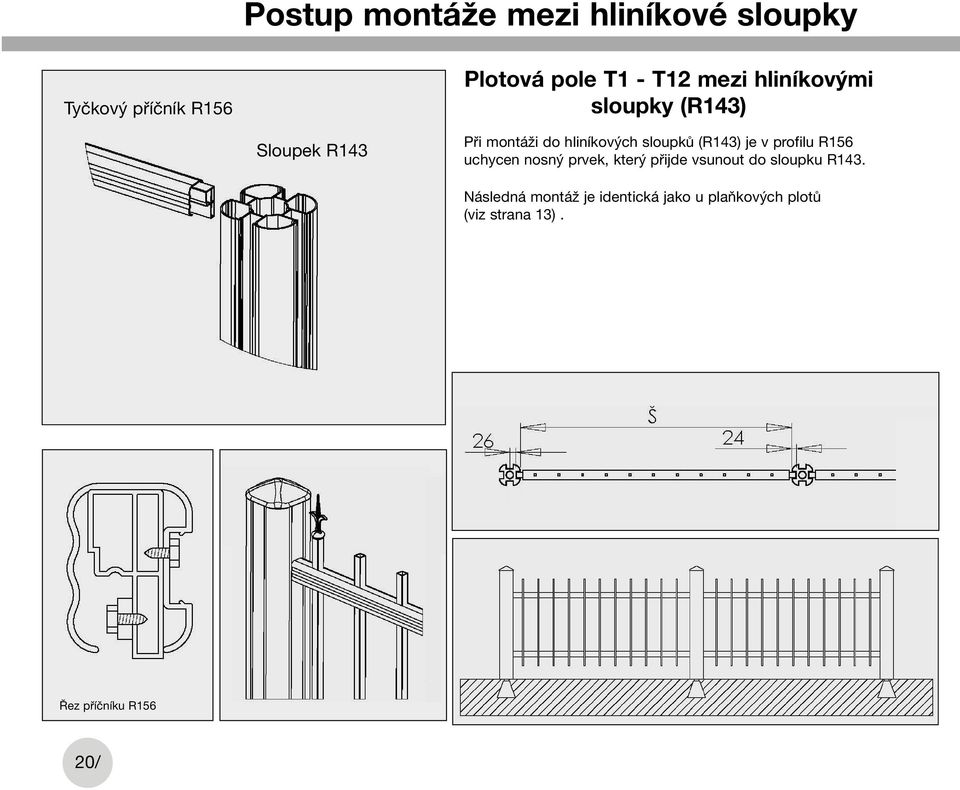

20 Postup montáže mezi hliníkové sloupky Tyčkový příčník R156 Plotová pole T1 - T12 mezi hliníkovými sloupky (R143) Sloupek R143 Při montáži do hliníkových sloupků (R143) je v profilu R156 uchycen nosný prvek, který přijde vsunout do sloupku R143. Následná montáž je identická jako u plaňkových plotů (viz strana 13). Řez příčníku R156 20/

21 Kombinovaný plot 21/

22 Kombinovaný plot - použité profily R3604 R143 R157 KT01 R 186 R0105 R137 KT03 KT02 KTO4 KSO1 R135 KPt02 KP02 R138 KPO1 22/

23 Kombinovaný plot - barvy Doporučené rozměry plotových polí Profil / barva R138 N R186 R135 R3604 R143 R157 R0105 N N N N N R137 KPO1 N KPO2 KPt02 KSO1 KTO1 N N N N N N KTO2 N N N N N KT03 N N N N N KT04 N N N N N Standardní výztuha (R135-60x18) šířka 2,2 bm Zesílená výztuha (R135-60x36) šířka 3 bm 23/

24 Zaměřovací rozměry kombinovaných plotů Při návrhu plotových polí a jejich následném zaměření si musíme uvědomit, že pokud máme více polí a každé má jinou šířku, tak máme dvě možnosti. Buďto budou rozteče mezi plaňkami (tyčkami) konstantní u všech polí a bude se měnit rozměr š1. Pokud zadáte v tomto případě š1, tak jeho skutečná hodnota bude pravděpodobně jiná než Vámi daná, ale vždy minimálně stejná nebo větší. Nebo vzdálenost š1 bude konstantní, ale pak se bude měnit rozteč m. Proto je třeba udat, jestli požadujete konstantní š1 nebo m. K1 Rozměry Š, V, v1 a v2 jsou přesné. Jeden z rozměrů š1 nebo m je konstantní, druhý variabilní v závislosti na tom, který zvolíte. Rozměry Š, V, v1 a v2 jsou přesné. Rozměr Vstřed je pro výrobce informační. Jeden z rozměrů š1 nebo m je konstantní, druhý variabilní v závislosti na tom, který zvolíte. K2 - K5 Postup montáže: Při použití držáku DC1 je montáž totožná s montáží plaňkového plotu viz strana /

25 Držák DC1 plotových polí K1 - K5 Postup montáže při použití držáku DC1 pro pole K1- K5 Držáky jsou umístěné ve střední části příčníku pod krycí lištou. Vyvrtáme otvory do sloupků podle roztečí příčníku a našroubujeme do hmoždinek. Pole bez krycích lišt přiložíme z boku a přišroubujeme každý držák dvěma samořeznými šrouby. Nasadíme krycí lištu. Délka příčníku může být prakticky tak velká jako je otvor v poli. Doporučená vůle je 4 mm na celou délku příčníku. Montáž mezi hliníkové sloupky Do sloupu vsuneme spodní distanční profil R137, nasuneme plotové pole, naklepneme (přes desku) středový distanc. Před nasazením poslední (horní) distance přišroubujeme kryt sloupu (KS01) a naklepneme poslední horní distanc. 25/

26 Způsob montáže hliníkových sloupků R Varianta montáže k zabetonování 2. Varianta montáže do patky 3. Možnosti půdorysného provedení plotu 26/

27 Okenicový plot 27/

28 Okenicový plot - použité profily R171 R143 R157 R3604 R223 R240 R137 R170 R135 KSO1 R242 Doporučené rozměry plotových polí - nerozdělené 2100 mm - rozdělené profilem R mm Profil / barva R171 R170 R157 R137 R3604 R135 R143 KS01 R223 R240 R242 28/

29 Zaměřovací rozměry okenicových plotů Řez Rozdělení Při šířce větší než 2,1 m je do středu pole vložen profil R157, skladba je pak následující : Š - vždy otvor mezi zděnými nebo sloupky Rolux V - výška je vždy výrobní 29/

30 Postup montáže mezi zděné sloupy 1/ varianta při které půjde vsunout plotové pole seshora. Přichytíme profil R143 ke sloupkům a vsuneme do něj plotové pole. 2/ Varianta, kdy sloupky mají čepici. Profil se namontuje jen na jeden šroub, horní nebo spodní. Výška plotového pole musí být menší než je výška otvoru mezi hradbou a čepicí. Profil R135 # musí mít otvory na šrouby co nejvíce do kraje. Profil na jednom šroubu vyklopíme a nasuneme pole. Dáme do roviny, pole posuneme nahoru nebo dolů a přichytíme druhým šroubem. Pevně dotáhneme horní i dolní šroub. Pole dáme do správné výšky a dotáhneme na každé straně dvěma šrouby, které jsou mezi lamelami. V případě, že je pole širší než 2,1 m, je postup následující. Namontujeme na sloupy profily R135 #. Vsuneme zvrchu profil R157 a navzájem sešroubujeme. Rozdělení (pohled shora) Postup montáže mezi hliníkové sloupy Plotové pole se nasadí seshora mezi sloupky. Vzdálenost od země se vymezí krycí lištou na sloupku. Šm - mezní šířka plotového pole bez vůle 30/ # - nebo profil R242

31 Držáky DC3 pro uchycení okenicového plotu Bez nutnosti použití plaňkového příčníku (R135) nebo brankového profilu (R157). 31/

32 Zaměřovací rozměry plaňkových plotů P1 - P5 Při návrhu plotových polí a jejich následném zaměření si musíme uvědomit, že pokud máme více plotových polí a každé má jinou šířku, tak máme dvě možnosti. Buďto budou rozteče mezi plaňkami (tyčkami) konstantní u všech polí a bude se měnit rozměr š. Nebo vzdálenost š1 bude konstantní, ale pak se bude měnit rozteč m. Proto je třeba udat, jestli požadujete konstantní š1 nebo m. Při zadávání š mezi zděnými sloupky nezapomeňte odečíst vůli 4 mm. U Rolux sloupků zadejte rozměr mezi sloupky. Zaměřovací rozměr pro plotové pole P1 Zaměřovací rozměr pro plotové pole P2-5 Rozměry Š a V jsou přesné. Rozměr m je pro výrobce informační. Ve skutečnosti bude vycházet z výpočtu a technických možností. TYP Ks Š V střed V m Š1 v1 v2 SLOU- PEK BRV PLŇKY KRYTK PLŇKY BRV KRYTKY BRV PŘÍČNÍKU 32/ Vstřed - pro typ P2, P3, P4, P5

33 Zaměřovací rozměry plaňkových plotů P6 Š - vzdálenost mezi sloupky š1, š2, m - určí si zákazník. Program vypočítá nejlepší možnost. Při zaměření plotů P6 mezi zděnými sloupky udáváte opět skutečnou šířku mezi zděnými sloupky. Na zděné sloupky jsou přidělány příčníky R135 do kterých se poté zasouvají plaňky R138 s vymezením R137. Zaměřovací rozměr plotového pole P6 jen mezi hliníkové sloupky TYP Ks Š V M Š1 Š2 BRV PLŇKY BRV SLOUPKU DÉLK SLOUPKU BRV KONCOVKY SLOUPKŮ 33

34 Zaměřovací rozměry tyčkových plotů Při návrhu plotových polí a jejich následném zaměření si musíme uvědomit, že pokud máme více plotových polí a každé má jinou šířku, tak máme dvě možnosti. Buďto budou rozteče mezi tyčkami konstantní u všech polí a bude se měnit rozměr š. Nebo vzdálenost š1 bude konstantní, ale pak se bude měnit rozteč m. Proto je třeba udat, jestli požadujete konstantní š1 nebo m. Při zadávání š odečtěte vůli 4 mm. U Rolux sloupků zadejte rozměr mezi sloupky. Zaměřovací rozměr pro plotové pole T1 Zaměřovací rozměr pro plotová pole T2-T3 Rozměry Š, V, v1, v2 jsou přesné. Jeden z rozměrů š1 nebo m je konstantní, druhý variabilní v závislosti na tom, který si zvolíte. Rozměry Š, V, v1, v2 jsou přesné. Rozměr Vstřed je pro výrobce informační, Jeden z rozměrů š1 nebo m je konstantní, druhý variabilní v závislosti na tom, který si zvolíte. TYP Ks Š V střed V m Š1 v1 v2 SLOU- PEK BRV TYČKY KRYTK TYČKY BRV TYČKY BRV PŘÍČNÍKU 34/

35 Zaměřovací rozměry tyčkových plotů Při návrhu plotových polí a jejich následném zaměření si musíme uvědomit, že pokud máme více plotových polí a každé má jinou šířku, tak máme dvě možnosti. Buďto budou rozteče mezi tyčkami konstantní u všech polí a bude se měnit rozměr š. Nebo vzdálenost š1 bude konstantní, ale pak se bude měnit rozteč m. Proto je třeba udat, jestli požadujete konstantní š1 nebo m. Při zadávání š odečtěte vůli 4 mm. U Rolux sloupků zadejte rozměr mezi sloupky. Zaměřovací rozměr pro plotové pole T4 Zaměřovací rozměr pro plotová pole T7-T12 Rozměry Š, V, v1, v2 jsou přesné. Jeden z rozměrů š1 nebo m je konstantní, druhý variabilní v závislosti na tom, který si zvolíte. Rozměry š2 a š3 budou 100 mm, pokud si nezvolíte jinak. Rozměry Š, V, v1, v2 jsou přesné. Rozměr Vstřed je pro výrobce informační. Jeden z rozměrů š1 nebo m je konstantní, druhý variabilní v závislosti na tom, který si zvolíte. Rozměry š2 a š3 budou 100 mm, pokud si nezvolíte jinak. TYP Ks Š V střed V m š1 š3 v1 v2 v3 v4 SLOU- BRV PEK TYČKY KRYTK TYČKY BRV TYČKY BRV PŘÍČNÍKU Vstřed pro typ T2,T3,T5,T6,T8,T11,T12 U typu T7, T8, T9 je Š2 = 0 35

36 Zaměřovací rozměry kombinovaných plotů Při návrhu plotových polí a jejich následném zaměření si musíme uvedomit, že pokud máme více plotových polí a každé má jinou šířku, tak máme dvě možnosti. Buďto budou rozteče mezi plaňkami (tyčkami) konstantní u všech polí a bude se měnit rozměr š. Nebo vzdálenost š1 bude konstantní, ale pak se bude měnit rozteč m. Proto je třeba udat, jestli požadujete konstantní š1 nebo m. Při zadávání š mezi zděnými sloupky nezapomeňte odečíst vůli 4 mm. U Rolux sloupků zadejte rozměr mezi sloupky. Zaměřovací rozměr pro plotové pole K1 Zaměřovací rozměr pro plotová pole K2-K5 Rozměry Š, V, v1, v2 jsou přesné. Jeden z rozměrů š1 nebo m je konstantní a druhý variabilní v závislosti na tom, který si zvolíte. Rozměry Š, V, v1, v2 jsou přesné. Rozměr Vstřed je pro výrobce informační. Jeden z rozměrů š1 nebo m je konstantní, druhý variabilní v závislosti na tom, který si zvolíte. TYP Ks Š V střed V m Š1 v1 v2 SLOU- PEK BRV PLŇKY BRV TYČKY KRYTK TYČKY KRYTK BRV PLŇKY PŘÍČNÍKU 36/

37 Zaměřovací rozměry okenicových plotů V - výška plotového pole Š - šířka mezi sloupky Pokud bude širší než 2,1 m automaticky vyrobí 2 pole spojené profilem R157. Při montáži mezi hliníkové sloupy Š= rozměr mezi vnitřními stranami sloupů. Držák DC 3 TYP Ks Š V SLOUPEK BRV PLŇKY BRV příčníku BRV bočního okenicového profilu BRV brankového profilu 37

38 38/ Samonosná brána

39 Samonosná brána- použité profily R3604 R157 R174 R175 R143 R137 Doporučené rozměry plotových polí max 2500 x 1500 mm ( = ano N = ne ) Profil / barva R3604 R137 R157 R174 R175 N N R143 39/

40 Zaměřovací rozměry samonosné brány 300 mm za sloup 200 mm na tupo 40 Spodní část nosného profilu brány bude tedy minimálně 110 mm nad povrchem betonové základové desky + maximální šířka průjezdu je 4900 mm.

41 Nosná deska pojezdového vozíku pro samonosnou bránu 41/

42 Samonosná brána - ELEKTROINSTLCE Nejnenší vzdálenost od zdi Spodní nosný = 45 mm Horní profil = 60 mm 42/

43 Zaměřovací rozměry samonosné brány 300 mm za sloup 200 mm na tupo Otvírání pravé Otvírání levé Přední hrana nosné desky se montuje do zákrytu s průjezdní hranou sloupu plotového pole. barva počet P V DOJEZD OTVÍRÁNÍ L-P MOTOR P = šířka průjezdu V = výška rámu 43

44 Výplně samonosné brány plaňková tyčková kombinovaná okenicová N RÁM N RÁM N RÁM DO RÁMU P1-P5 T1-T12 K1-K5 O1, O2, P6 Veškeré tyčky a plaňky končí dole u nosného profilu brány. Nemohou přesahovat pod nosný profil. Standardně se montují z venkovní strany brány. TYP V VSTŘED m BRV TYČKY KONCOVK JEJÍ BRV BRV PLNKY KONCOVK PLŇKY JEJÍ BRV U okenicové výplně zadáte jen její typ a barvu plaňky. Pokud je šířka výplně širší než 2200 mm, tak se okenicové výplně dělí na dvě části středovou příčkou. 44/

45 Pojezdová brána 45/

46 Pojezdová brána - použité profily R3604 R157 R174 R143 R137 Profil / barva R137 R157 R174 R3604 R143 46/

47 Pojezdová brána - zaměřovací rozměry Objednací tabulka rámu pojezdové brány barva počet šířka průjezdu výška rámu DOJEZD OTVÍRÁNÍ L-P KOLEJNICE MOTOR Výplně pro pojezdové brány plaňková tyčková kombinovaná okenicová N RÁM N RÁM N RÁM DO RÁMU P1-P5 T1-T12 K1-K5 O1, O2, P6 Délka brány = šířka průjezdu u okenicové výplně, nemusí být náš sloupek. Výška brány od kolejnice je pevná. Pokud brána najíždí natupo, může být o 100 mm kratší. 47/

48 Pojezdová brána - ELEKTROINSTLCE Nejnenší vzdálenost od sloupku je 50 mm 48/

49 Dvoukřídlé brány a branky 49/

50 Dvoukřídlé brány a branky - použité profily R3604 R137 R175 R143 Profil / barva R3604 P5011 R137 R157 50/

51 Rozměry branky s krátkým dorazovým profilem s dlouhým dorazovým profilem objednací šířka je šířka rámu L - délka dorazového profilu Vk - vzdálenost kliky od spodní hrany branky 51

52 Objednací tabulka rámu branek BRV POČET PRŮJEZD VÝŠK RÁMU DÉLK DORZU SLOUPKY VÝŠK KLIKY (VK) KLIK TYP-BRV EL. ZÁMEK OTEVÍRÁNÍ LP, PD / LV, PV Šířka rámu branky je tedy šířka otvoru mínus dorazový profil (32mm) mínus vůle rámu a dorazového profilu (doporučujeme 6 mm). Prostor na pant. Pant se může nastavit v rozmezí mm. Doporučujeme tedy montážní rozměr 25 mm. Při otvoru 1000 mm bude tedy šířka rámu branky = 937 mm. U hliníkových sloupků doporučujeme montážní rozměr na pant 20 mm. Objednací tabulka výplní - Plaňková výplň do rámu jen typ P1 a P6 TYP BRV PLŇKY MEZER MEZI PLŇKMI mm - Plaňková a kombinovaná na rám TYP BRV PLŇKY MEZER MEZI PLŇKMI mm Rozměry stejně jako u samostatných plotových polí, horní rám branky se bere jako horní příčník plotového pole a dolní část rámu branky se bere jako spodní plotový příčník. Vyplnit podle objednávací tabulky jednotlivých druhů polí. - Tyčková do rámu BRV TYČKY MEZER MEZI TYČKMI mm - Tyčková na rám Rozměry stejně jako u samostatných plotových polí, horní rám branky se bere jako horní příčník plotového pole a dolní část rámu branky se bere jako spodní plotový příčník. Vyplnit podle objednávací tabulky jednotlivých druhů polí. - Okenicová do rámu - stačí vyplnit jen barvu plaňky BRV PLŇKY TYP 52/

53 Rozměry dvoukřídlé brány Brána mezi zděné sloupky Brána mezi hliníkové sloupky Možnost provedení otvírání 53

54 Objednací tabulka rámu dvoukřídlé brány Šířka rámu brány je tedy šířka otvoru mínus prostor na panty (25+25) mínus mezera mezi křídly (6 mm) mínus dorazový profil (6 mm). Při otvoru 1000 mm bude tedy šířka jednoho křídla rámu brány ( =469). U hliníkových sloupků opět rozměr pro pant bude 20 mm. Objednací tabulka výplní Při objednání výplní postupujeme stejně jako u jednokřídlých bran/branek BRV POČET PRŮJEZD ŠÍŘK VÝŠK RÁMU SLOUPKY OTEVÍRÁNÍ LD, PD, LV, PV VÝŠK KLIKY KLIK TYP-BRV ZÁSTRČK MOTOR V případě požadavku motorového ovládání dvoukřídlé brány je schéma zapojení elektroinstalace podobné jako u všech ostatních bran a odvíjí se od použitého typu motoru. Každý typ motoru má své schéma zapojení, které je zakresleno v dokumentaci motoru. 54/

55 Výplně branek a bran Plaňková do rámu Plaňková do rámu Plaňková na rám Tyčková do rámu Tyčková na rám Kombinovaná na rám Okenicová do rámu 55/

56 Panty na zeď Uvedené rozměry se mohou lišit od skutečnosti v závislosti na dalším vývoji. Malé rozdíly však nemají vliv na funkčnost a montážní přesnost. Pokud by byla provedena velká změna, ihned budete informováni. 56/

57 Závitový pant Panty se připevňují na kovovou hmoždinku nebo na chemii. 57/
