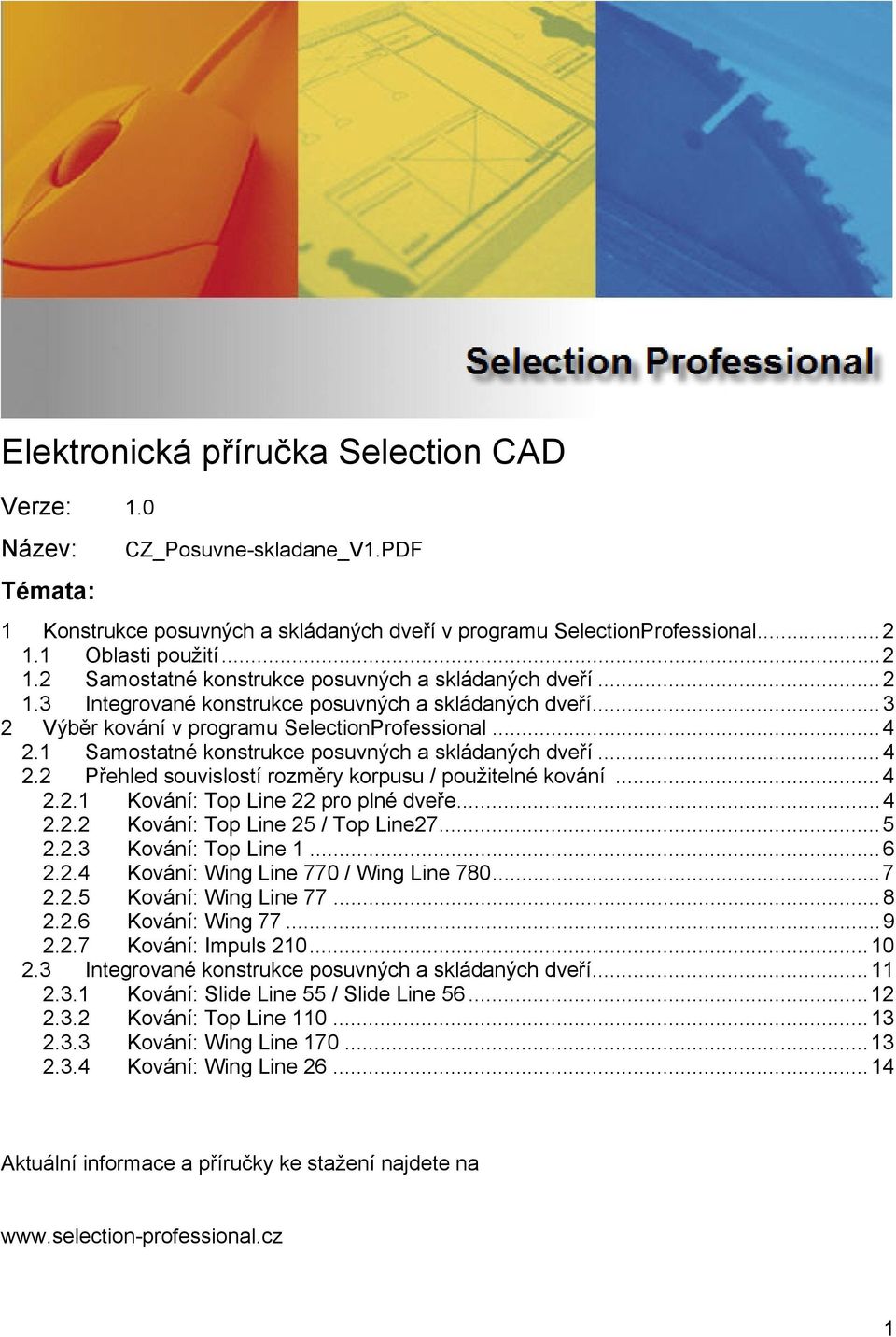

1 Elektronická příručka Selection CAD Verze: 1.0 Název: Témata: CZ_Posuvne-skladane_V1.PDF 1 Konstrukce posuvných a skládaných dveří v programu SelectionProfessional Oblasti použití Samostatné konstrukce posuvných a skládaných dveří Integrované konstrukce posuvných a skládaných dveří Výběr kování v programu SelectionProfessional Samostatné konstrukce posuvných a skládaných dveří Přehled souvislostí rozměry korpusu / použitelné kování Kování: Top Line 22 pro plné dveře Kování: Top Line 25 / Top Line Kování: Top Line Kování: Wing Line 770 / Wing Line Kování: Wing Line Kování: Wing Kování: Impuls Integrované konstrukce posuvných a skládaných dveří Kování: Slide Line 55 / Slide Line Kování: Top Line Kování: Wing Line Kování: Wing Line Aktuální informace a příručky ke stažení najdete na 1

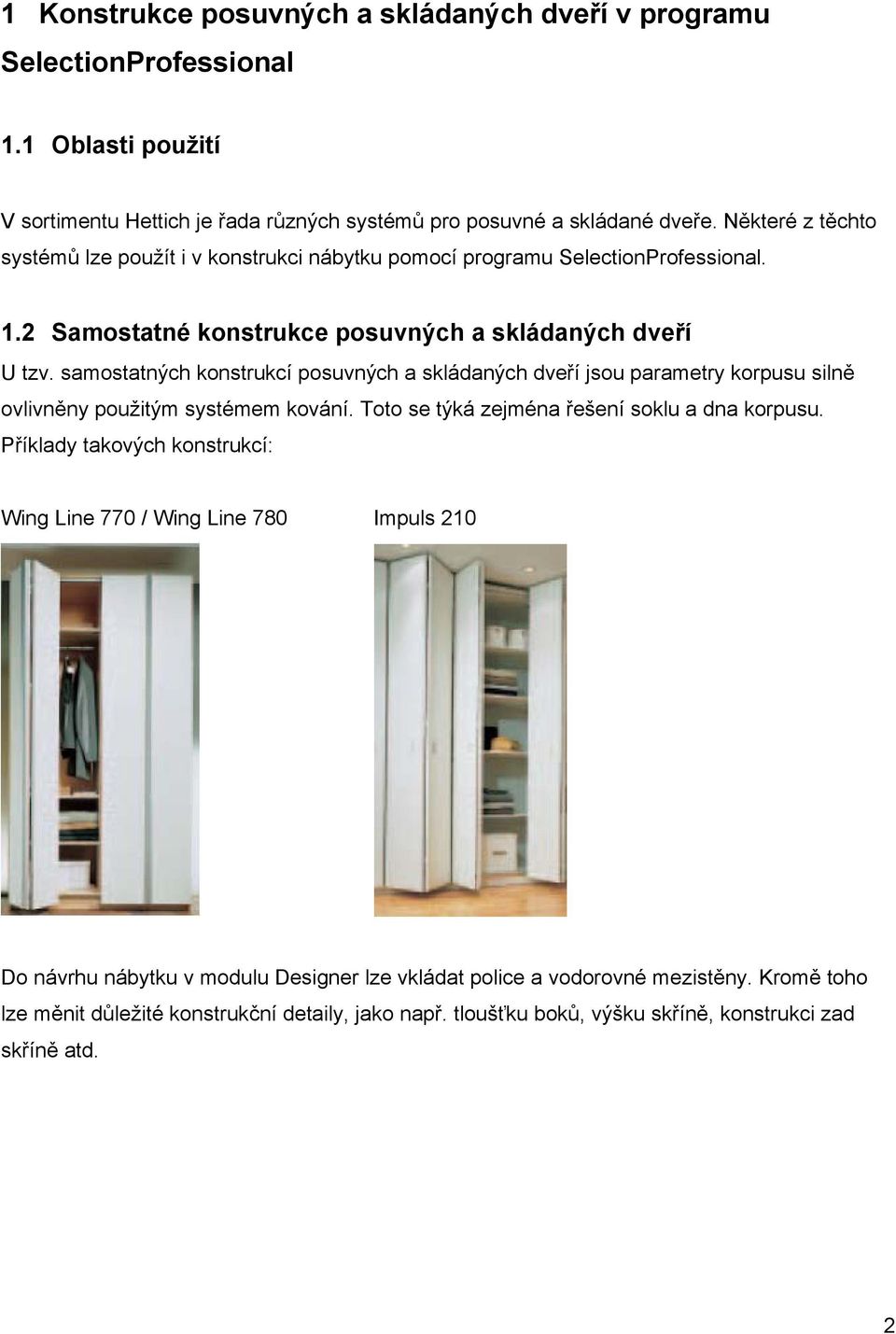

2 1 Konstrukce posuvných a skládaných dveří v programu SelectionProfessional 1.1 Oblasti použití V sortimentu Hettich je řada různých systémů pro posuvné a skládané dveře. Některé z těchto systémů lze použít i v konstrukci nábytku pomocí programu SelectionProfessional. 1.2 Samostatné konstrukce posuvných a skládaných dveří U tzv. samostatných konstrukcí posuvných a skládaných dveří jsou parametry korpusu silně ovlivněny použitým systémem kování. Toto se týká zejména řešení soklu a dna korpusu. Příklady takových konstrukcí: Wing Line 770 / Wing Line 780 Impuls 210 Do návrhu nábytku v modulu Designer lze vkládat police a vodorovné mezistěny. Kromě toho lze měnit důležité konstrukční detaily, jako např. tloušťku boků, výšku skříně, konstrukci zad skříně atd. 2

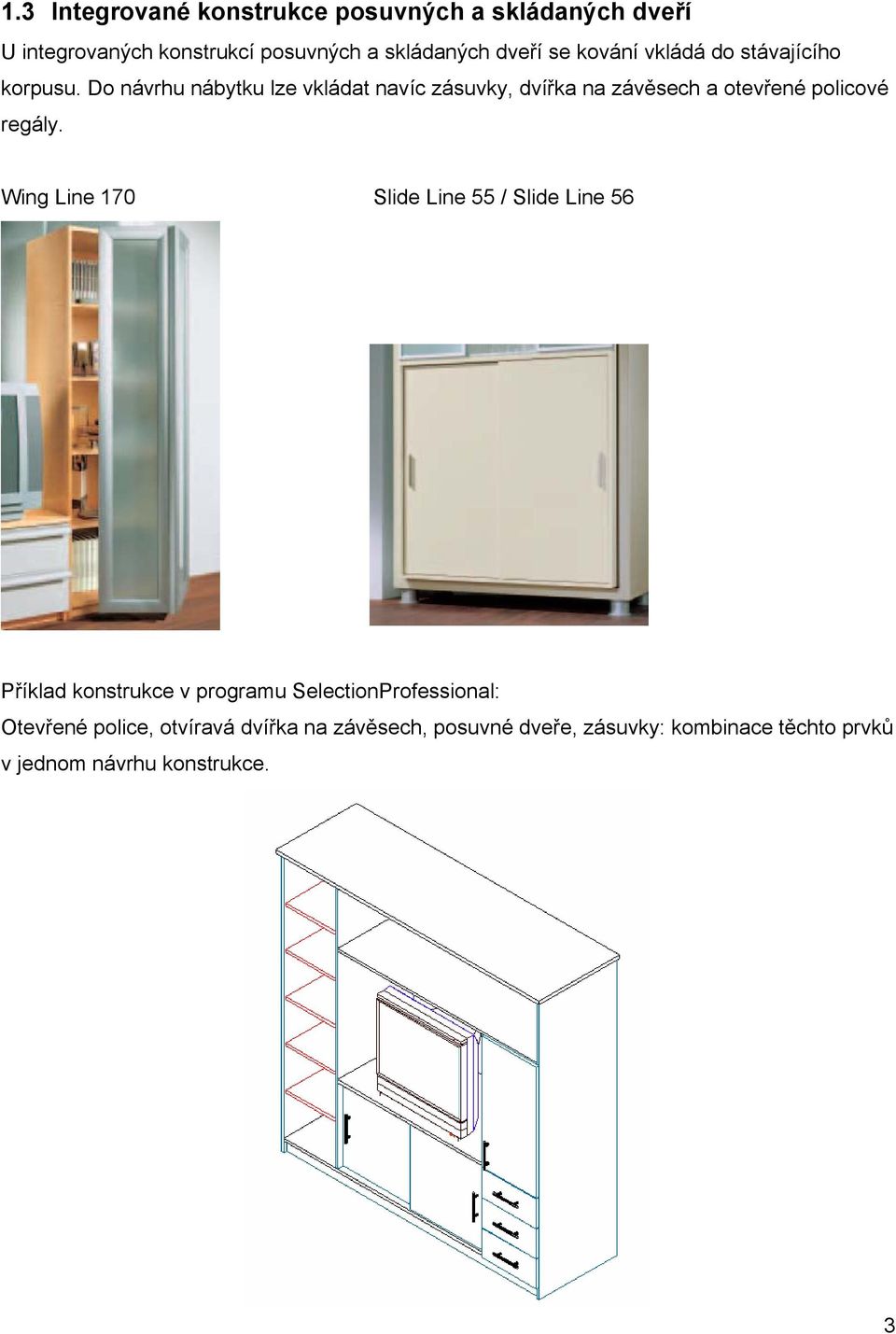

3 1.3 Integrované konstrukce posuvných a skládaných dveří U integrovaných konstrukcí posuvných a skládaných dveří se kování vkládá do stávajícího korpusu. Do návrhu nábytku lze vkládat navíc zásuvky, dvířka na závěsech a otevřené policové regály. Wing Line 170 Slide Line 55 / Slide Line 56 Příklad konstrukce v programu SelectionProfessional: Otevřené police, otvíravá dvířka na závěsech, posuvné dveře, zásuvky: kombinace těchto prvků v jednom návrhu konstrukce. 3

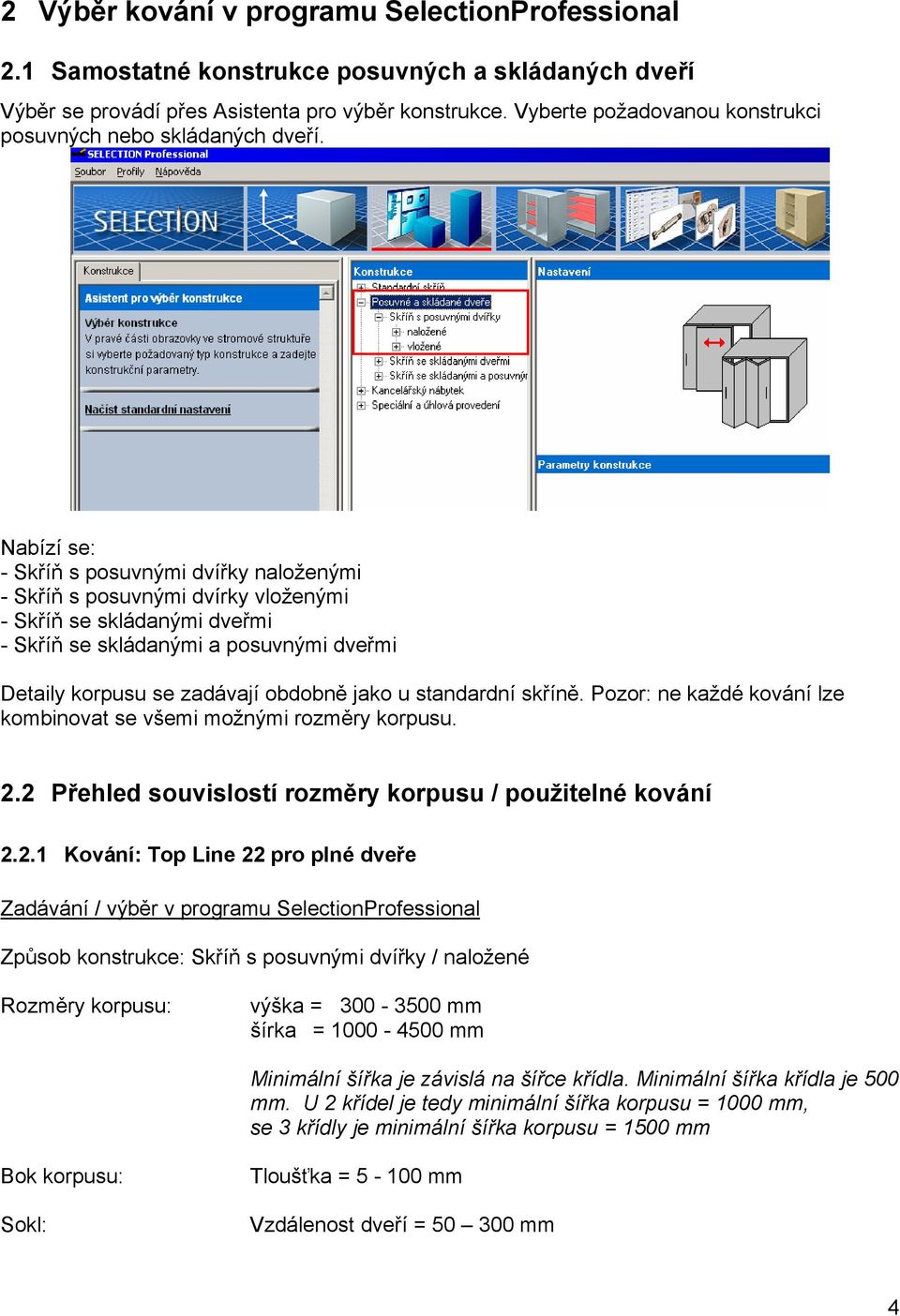

4 2 Výběr kování v programu SelectionProfessional 2.1 Samostatné konstrukce posuvných a skládaných dveří Výběr se provádí přes Asistenta pro výběr konstrukce. Vyberte požadovanou konstrukci posuvných nebo skládaných dveří. Nabízí se: - Skříň s posuvnými dvířky naloženými - Skříň s posuvnými dvírky vloženými - Skříň se skládanými dveřmi - Skříň se skládanými a posuvnými dveřmi Detaily korpusu se zadávají obdobně jako u standardní skříně. Pozor: ne každé kování lze kombinovat se všemi možnými rozměry korpusu. 2.2 Přehled souvislostí rozměry korpusu / použitelné kování Kování: Top Line 22 pro plné dveře Zadávání / výběr v programu SelectionProfessional Způsob konstrukce: Skříň s posuvnými dvířky / naložené Rozměry korpusu: výška = mm šírka = mm Minimální šířka je závislá na šířce křídla. Minimální šířka křídla je 500 mm. U 2 křídel je tedy minimální šířka korpusu = 1000 mm, se 3 křídly je minimální šířka korpusu = 1500 mm Bok korpusu: Sokl: Tloušťka = mm Vzdálenost dveří = mm 4

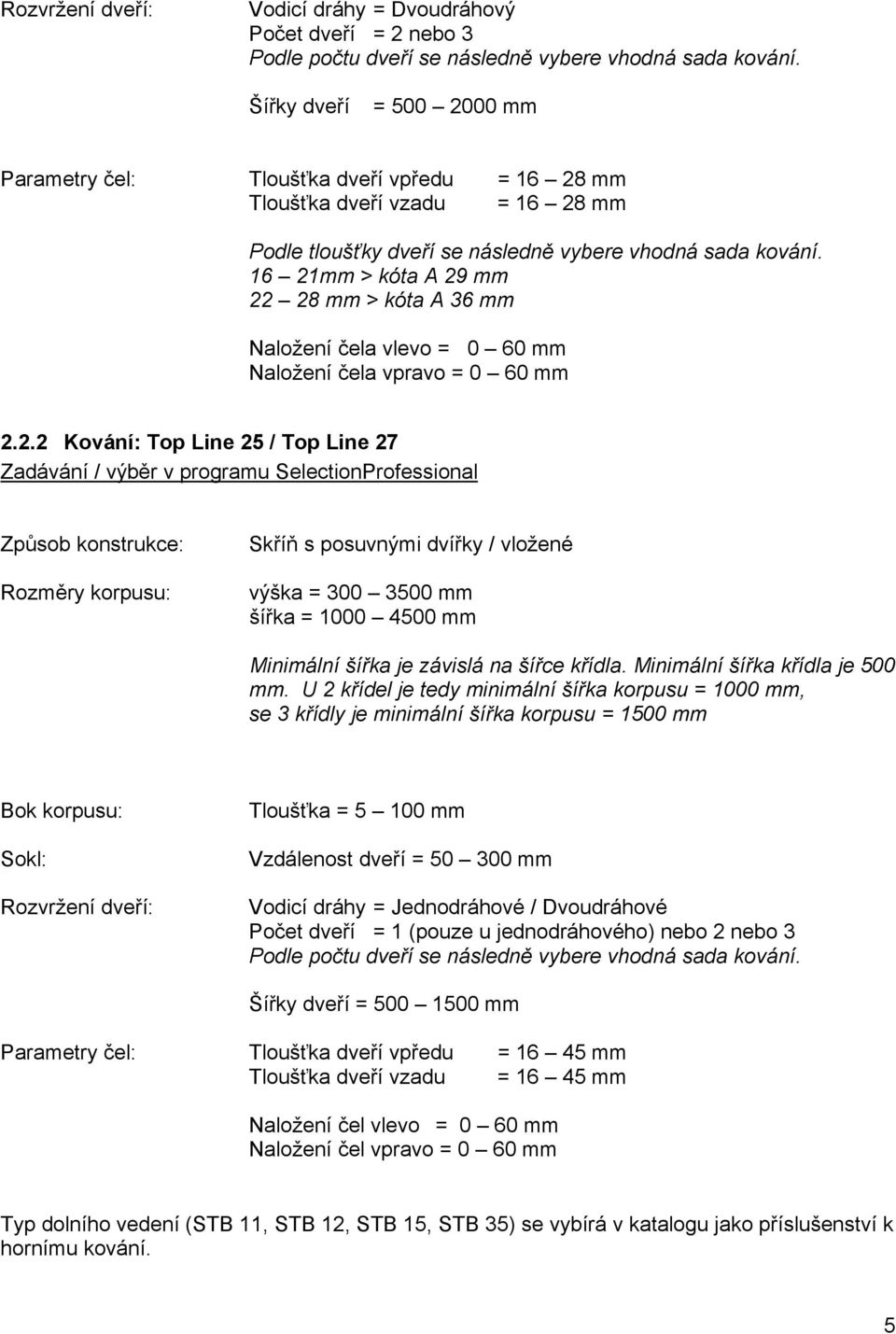

5 Rozvržení dveří: Vodicí dráhy = Dvoudráhový Počet dveří = 2 nebo 3 Podle počtu dveří se následně vybere vhodná sada kování. Šířky dveří = mm Parametry čel: Tloušťka dveří vpředu = mm Tloušťka dveří vzadu = mm Podle tloušťky dveří se následně vybere vhodná sada kování mm > kóta A 29 mm mm > kóta A 36 mm Naložení čela vlevo = 0 60 mm Naložení čela vpravo = 0 60 mm Kování: Top Line 25 / Top Line 27 Zadávání / výběr v programu SelectionProfessional Způsob konstrukce: Rozměry korpusu: Skříň s posuvnými dvířky / vložené výška = mm šířka = mm Minimální šířka je závislá na šířce křídla. Minimální šířka křídla je 500 mm. U 2 křídel je tedy minimální šířka korpusu = 1000 mm, se 3 křídly je minimální šířka korpusu = 1500 mm Bok korpusu: Sokl: Rozvržení dveří: Tloušťka = mm Vzdálenost dveří = mm Vodicí dráhy = Jednodráhové / Dvoudráhové Počet dveří = 1 (pouze u jednodráhového) nebo 2 nebo 3 Podle počtu dveří se následně vybere vhodná sada kování. Šířky dveří = mm Parametry čel: Tloušťka dveří vpředu = mm Tloušťka dveří vzadu = mm Naložení čel vlevo = 0 60 mm Naložení čel vpravo = 0 60 mm Typ dolního vedení (STB 11, STB 12, STB 15, STB 35) se vybírá v katalogu jako příslušenství k hornímu kování. 5

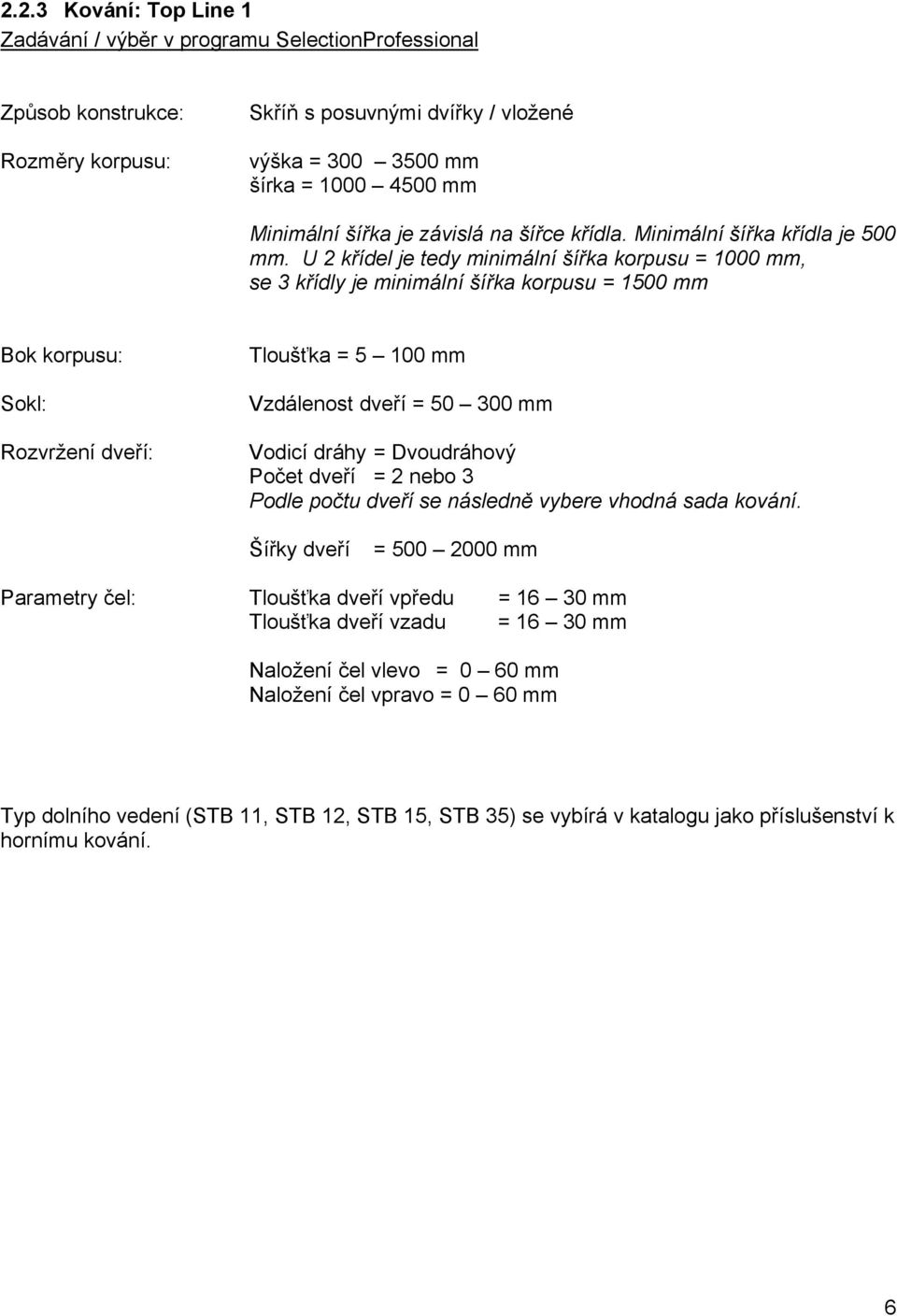

6 2.2.3 Kování: Top Line 1 Zadávání / výběr v programu SelectionProfessional Způsob konstrukce: Rozměry korpusu: Skříň s posuvnými dvířky / vložené výška = mm šírka = mm Minimální šířka je závislá na šířce křídla. Minimální šířka křídla je 500 mm. U 2 křídel je tedy minimální šířka korpusu = 1000 mm, se 3 křídly je minimální šířka korpusu = 1500 mm Bok korpusu: Sokl: Rozvržení dveří: Tloušťka = mm Vzdálenost dveří = mm Vodicí dráhy = Dvoudráhový Počet dveří = 2 nebo 3 Podle počtu dveří se následně vybere vhodná sada kování. Šířky dveří = mm Parametry čel: Tloušťka dveří vpředu = mm Tloušťka dveří vzadu = mm Naložení čel vlevo = 0 60 mm Naložení čel vpravo = 0 60 mm Typ dolního vedení (STB 11, STB 12, STB 15, STB 35) se vybírá v katalogu jako příslušenství k hornímu kování. 6

7 2.2.4 Kování: Wing Line 770 / Wing Line 780 Zadávání / výběr v programu SelectionProfessional Způsob konstrukce: Skříň se skládanými dveřmi Rozměry korpusu: výška = mm šírka = mm Minimální šířka je závislá na šířce křídla. Minimální šířka křídla je 245 mm. U 2 křídel je tedy minimální šířka korpusu = 500 mm, se 3 křídly je minimální šířka korpusu = 1000 mm Bok korpusu: Tloušťka = mm Sokl: Vzdálenost dveří = mm Parametry čel: Tloušťka = mm Zaoblení hrany = mm Zaoblení hrany se graficky nezobrazuje, mělo by se ale z bezpečnostních důvodů nastavit. Naložení čel vlevo Naložení čel vpravo Naložení čel nahore Mezery Uchycení dveří = 1 99 mm = 1 5 mm = vpravo, vlevo, vpravo a vlevo Podle zvoleného uchycení dveří se následně vybere vhodná sada kování. Parametry čel / Závěs: Počet = 4-8 Rozvržení = volné > Rozvržení mezi prvním a posledním závěsem Vzdálenost nahoře = mm Vzdálenost dole = mm 7

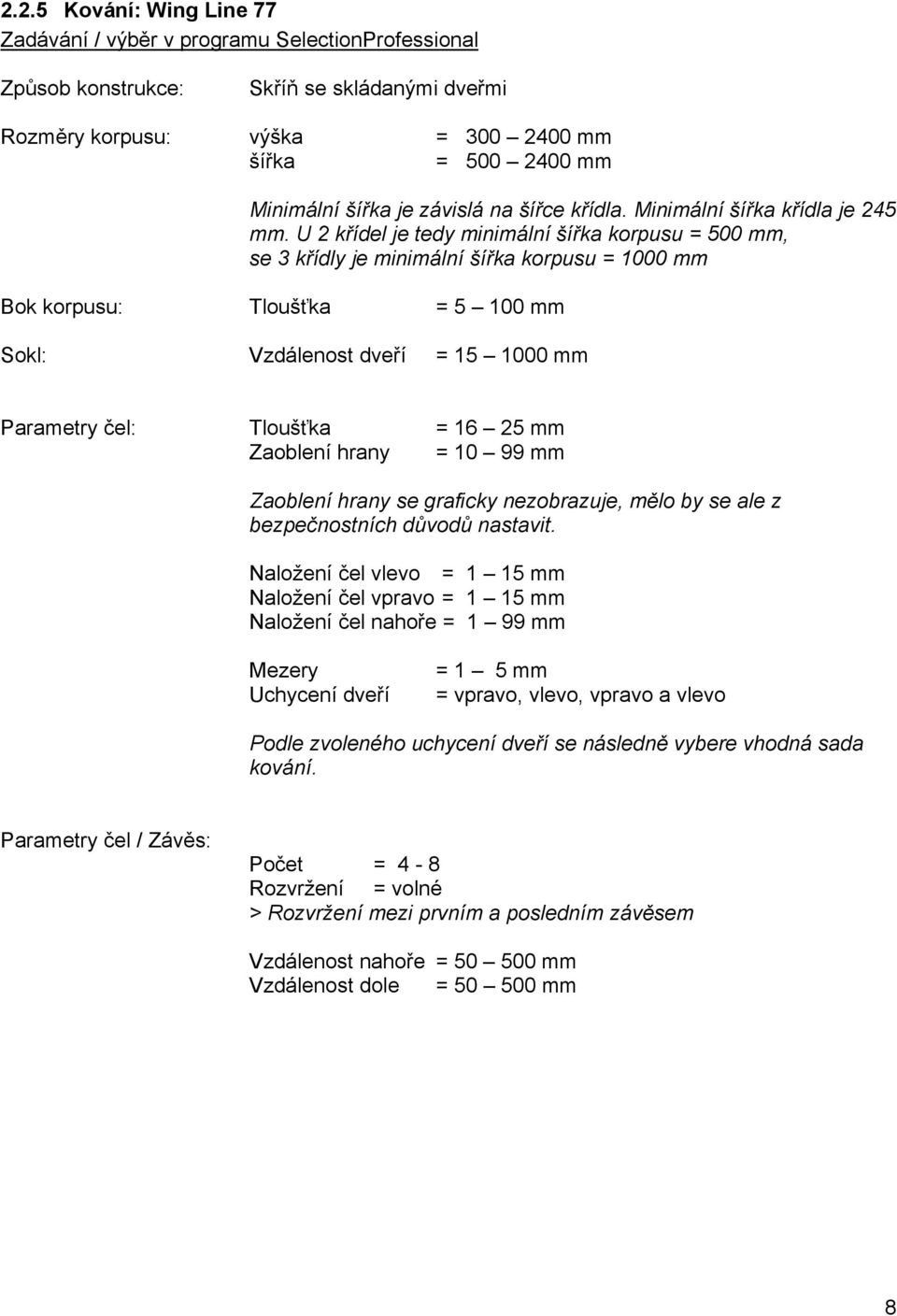

8 2.2.5 Kování: Wing Line 77 Zadávání / výběr v programu SelectionProfessional Způsob konstrukce: Skříň se skládanými dveřmi Rozměry korpusu: výška = mm šířka = mm Minimální šířka je závislá na šířce křídla. Minimální šířka křídla je 245 mm. U 2 křídel je tedy minimální šířka korpusu = 500 mm, se 3 křídly je minimální šířka korpusu = 1000 mm Bok korpusu: Tloušťka = mm Sokl: Vzdálenost dveří = mm Parametry čel: Tloušťka = mm Zaoblení hrany = mm Zaoblení hrany se graficky nezobrazuje, mělo by se ale z bezpečnostních důvodů nastavit. Naložení čel vlevo Naložení čel vpravo Naložení čel nahoře = 1 99 mm Mezery Uchycení dveří = 1 5 mm = vpravo, vlevo, vpravo a vlevo Podle zvoleného uchycení dveří se následně vybere vhodná sada kování. Parametry čel / Závěs: Počet = 4-8 Rozvržení = volné > Rozvržení mezi prvním a posledním závěsem Vzdálenost nahoře = mm Vzdálenost dole = mm 8

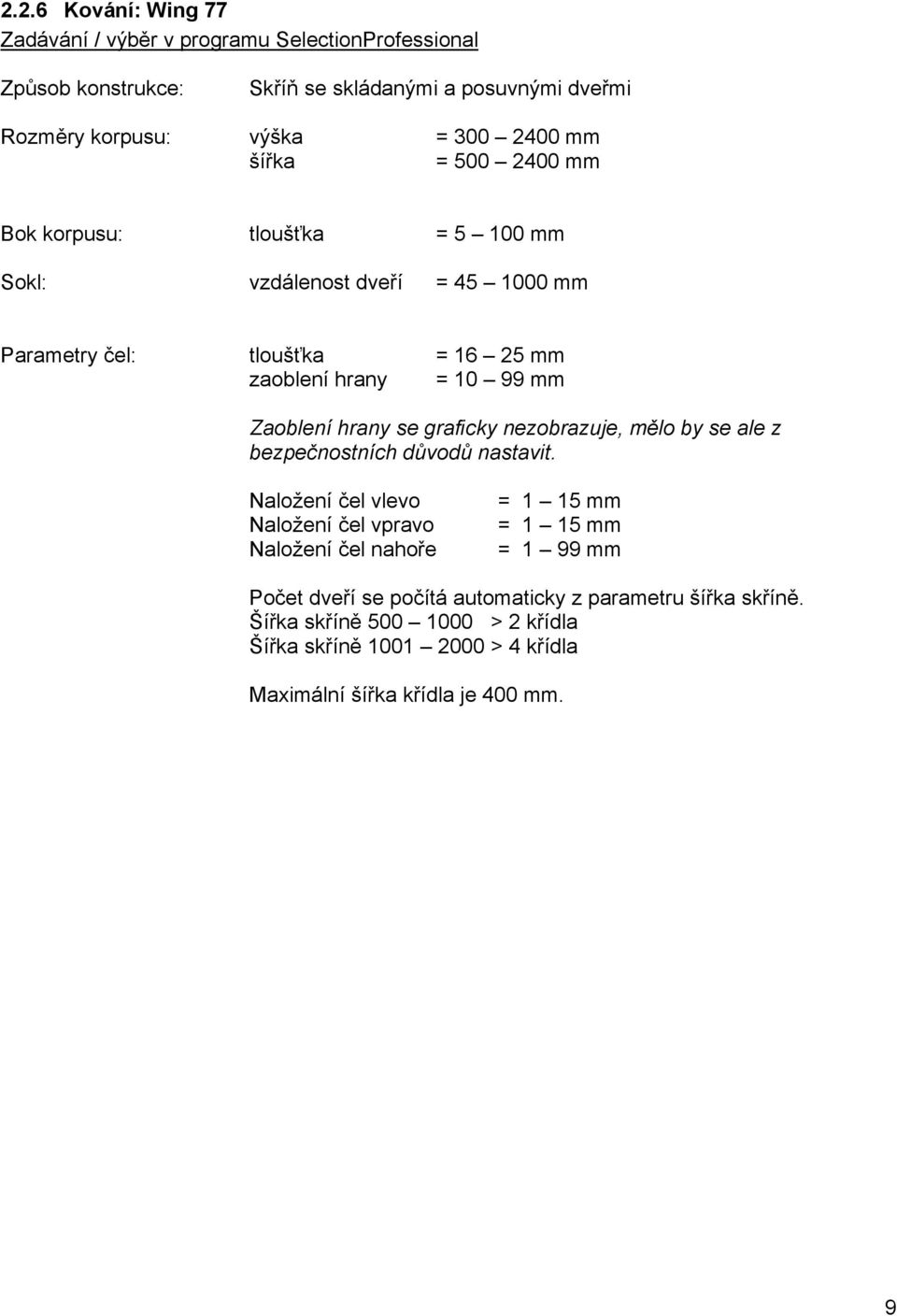

9 2.2.6 Kování: Wing 77 Zadávání / výběr v programu SelectionProfessional Způsob konstrukce: Skříň se skládanými a posuvnými dveřmi Rozměry korpusu: výška = mm šířka = mm Bok korpusu: tloušťka = mm Sokl: vzdálenost dveří = mm Parametry čel: tloušťka = mm zaoblení hrany = mm Zaoblení hrany se graficky nezobrazuje, mělo by se ale z bezpečnostních důvodů nastavit. Naložení čel vlevo Naložení čel vpravo Naložení čel nahoře = 1 99 mm Počet dveří se počítá automaticky z parametru šířka skříně. Šířka skříně > 2 křídla Šířka skříně > 4 křídla Maximální šířka křídla je 400 mm. 9

10 2.2.7 Kování: Impuls 210 Zadávání / výběr v programu SelectionProfessional Způsob konstrukce: Skříň se skládanými a posuvnými dveřmi Rozměry korpusu: výška = mm šířka = mm Bok korpusu: tloušťka = mm Sokl: vzdálenost dveří = mm Parametry čel: tloušťka = mm zaoblení hrany = mm Zaoblení hrany se graficky nezobrazuje, mělo by se ale z bezpečnostních důvodů nastavit. Naložení čel vlevo Naložení čel vpravo Naložení čel nahoře = 1 99 mm Počet dveří se počítá automaticky z parametru šířka skříně. Šířka skříně > 2 křídla Šířka skříně > 4 křídla Šířka skříně > 6 křídel Maximální šířka křídla je 400 mm. 10

11 2.3 Integrované konstrukce posuvných a skládaných dveří Výběr se provádí přímo v okně pro rozvržení korpusu. Nejdříve se navrhne normální standardní skříň s naloženými nebo vloženými čely. Následně se pomocí svislých a vodorovných mezistěn rozvrhne vnitřní prostor skříně. Tím vzniknou různé zóny. Do každé z těchto zón lze zabudovat posuvné nebo skládané dveře. Celý návrh může obsahovat mix různých typů kování. V jedné zóně mohou být otvíravá dvířka na závěsech, v jiné zóně mohou být zásuvky a v další třeba posuvné dveře. Nejprve se označí příslušná zóna (zelenou barvou režim pro výběr zóny) a poté se vlevo v poli Asistent vybere funkce Vložit posuvné/skládané dveře. Otevře se okno s parametry pro různé systémy kování. 11

12 Různé systémy kování lze použít pro určité velikosti zóny: Systém kování Výška zóny Šířka zóny Hloubka zóny Slide Line 55 nebo Top Line Wing Line Wing Line Slide Line 55 / 56 Parametry čel Dveře Odsazení = mm Tloušťka dveří vpředu / vzadu = 15 / 16 / 18 / 19 / 22 Mezery mezi čely Boční = 0 20 mm Rozvržení dveří Vodicí dráhy = Jednodráhové / Dvoudráhové Počet dveří = 1 (pouze jednodráhové) nebo 2 nebo 3 Pořadí dveří = levé křídlo za pravým křídlem / pravé křídlo za levým křídlem Šířka dveří = stejné dveře / stejný pohled Překrytí = 0 60 mm Vzdálenost dveří = volná / fixní Volná = vzdálenost dveří lze zadat v rozmezí 6 50 mm. Fixní = platí při použití níže vyobrazeného profilu s fixní roztečí vodicích drážek. Rozteč volná = 6 50 mm, fixní = podle tloušťky křídel 12

13 2.3.2 Top Line 110 Parametry čel Dveře Odsazení = mm Tloušťka dveří vpředu / vzadu = 15 / 16 / 18 / 19 / 22 Mezery mezi čely Boční = 0 20 mm Rozvržení dveří Vodicí dráhy = Jednodráhové / Dvoudráhové Počet dveří = 1 (jen jednodráhové) nebo 2 Pořadí dveří = levé křídlo za pravým křídlem / pravé křídlo za levým křídlem Šířka dveří = stejné dveře / stejný pohled Překrytí Rozteč = 0 60 mm = vzdálenost mezi křídly je fixní = 10 mm Wing Line 170 Rozvržení Závěs do řady otvorů = ano / ne Způsob konstrukce = závěsy vlevo / závěsy vpravo / dvoukřídlá dvířka U korpusu šířky od 640 mm se automaticky zvolí dvoukřídlá dvířka. Tloušťka = mm Závěs Počet = počet závěsů Optimální počet = informativní pole, optimální počet lze změnit, ale na vlastní riziko uživatele. Zobrazí se bezpečnostní upozornění Rozvržení = rozvržení závěsů na výšku dveří Zaoblení hrany = zohledňuje se při výpočtu kóty C pro misku závěsu a při výpočtu distance podložky. Zaoblení se graficky nezobrazuje. Úhel otevření = údaj k úhlu otevření dveří V katalogu lze pro skládané dveře vybrat různé skládací závěsy. Posice pro montáž vodicí tyče se tady nezohledňuje. 13

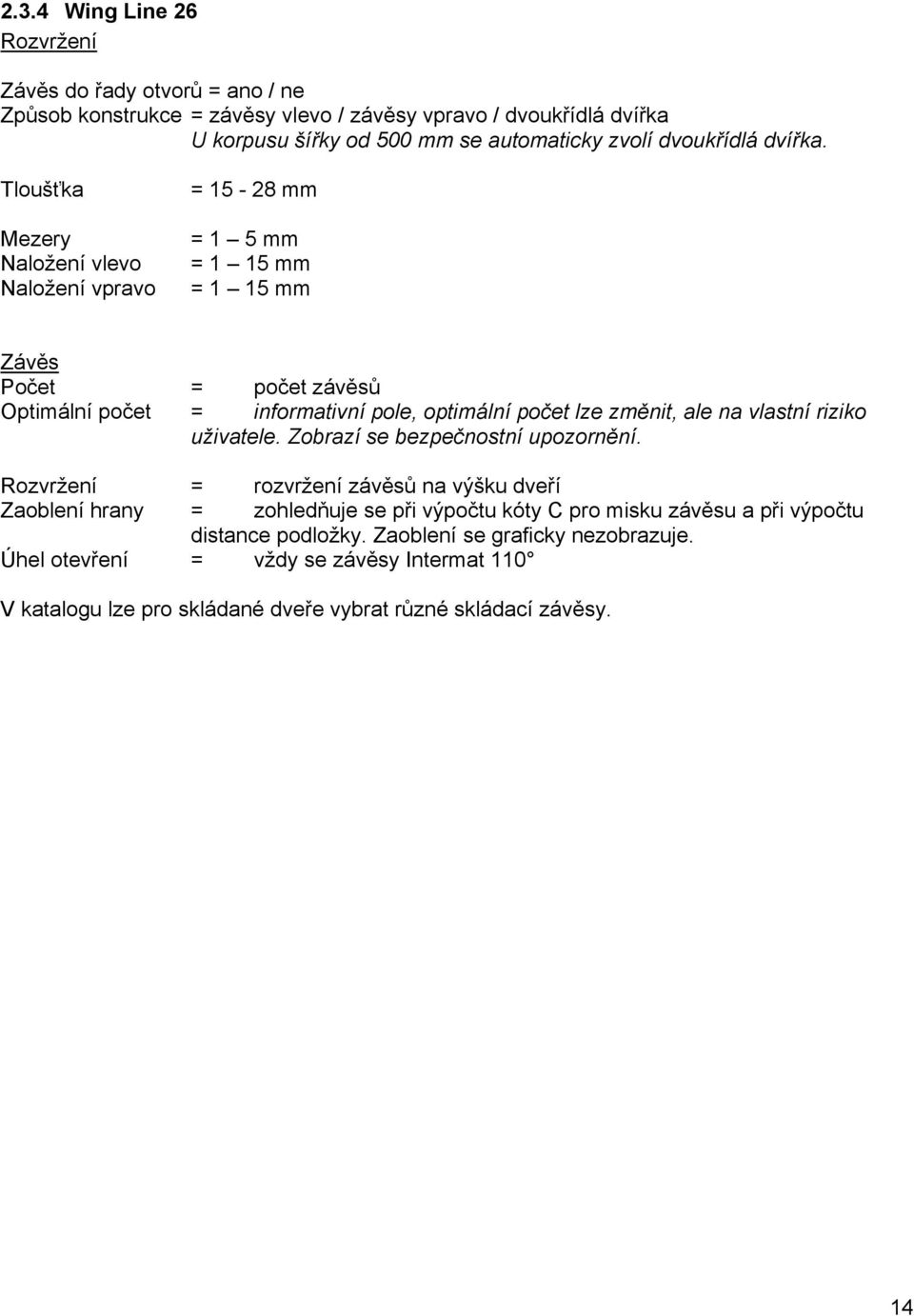

14 2.3.4 Wing Line 26 Rozvržení Závěs do řady otvorů = ano / ne Způsob konstrukce = závěsy vlevo / závěsy vpravo / dvoukřídlá dvířka U korpusu šířky od 500 mm se automaticky zvolí dvoukřídlá dvířka. Tloušťka Mezery Naložení vlevo Naložení vpravo = mm = 1 5 mm Závěs Počet = počet závěsů Optimální počet = informativní pole, optimální počet lze změnit, ale na vlastní riziko uživatele. Zobrazí se bezpečnostní upozornění. Rozvržení = rozvržení závěsů na výšku dveří Zaoblení hrany = zohledňuje se při výpočtu kóty C pro misku závěsu a při výpočtu distance podložky. Zaoblení se graficky nezobrazuje. Úhel otevření = vždy se závěsy Intermat 110 V katalogu lze pro skládané dveře vybrat různé skládací závěsy. 14

15 3 Umístění úchytky na posuvné a skládané dveře 3.1 Možnosti umístění Úchytky lze umísťovat obdobně jako na otvíravá dvířka nebo na čela zásuvek. Z technických důvodů ovšem existují určité odlišnosti. 3.2 Postup pro umístění úchytky 1) V režimu pro výběr dílce označit posuvné nebo skládané dveře (červená barva). 2) Vlevo v oblasti Asistent vybrat funkci Vybrat / změnit úchytky. Zobrazí se čelní pohled na skříň. 3) Rozdílné umístění úchytek na dveřích. U posuvných a skládaných dveří s několika křídly je nutné umístit úchytky do různých poloh. Ve standardním režimu se úchytky umísťují vždy stejně na všechna červeně označená křídla. Tomu se dá předejít tím, že se křídla označí jednotlivě. Postup: Nejprve jsou červeně označena všechna křídla. Nyní je třeba vybrat polohu úchytky na levém křídle posuvných dveří. Stačí kliknout levým tlačítkem na prostřední a pravé křídlo tato se tím deaktivují. Následně se vybere poloha úchytky pro levé (červeně označené) křídlo a volba se potvrdí kliknutím na zelený háček. Obdobně se postupuje u dalších křídel. Takto lze dosáhnout rozdílného umístění úchytek na jednotlivá křídla. 15
