1 PORTFOLIO BAKALÁŘSKÁ PRÁCE Atelier doc. Ing. arch. Ireny Šestákové Anna Marková LS 2012

2

3 ATZBP Chráněné bydlení na pozemku pod zříceninou hradu Jestřebí je projektem bydlení pro mentálně postižené osoby vyžadující různou míru podpory a asistence. Cílem projektu je vytvořit bydlení takové, aby poskytovalo obyvatelům objektu dostatek soukromí a zároveň aby se cítili být součástí určité skupiny, v níž žijí, a také společnosti jako celku. Problematika začleňování mentálně postižených osob do společnosti a běžného života je velmi podstatné téma, neboť většina těchto osob žije v současné době v ústavech, které ani vzdáleně nedokáží přiblížit atmosféru skutečného domova. Cílem projektu je navrhnout chráněné bydlení, které by se mohlo skutečným domovem stát. Zároveň by také mělo umožňovat obyvatelům žít život co možná nejpodobnější životu lidí bez postižení, nabízet možnosti a situace, které jsou pro většinu společnosti samozřejmostí, jako například starat se o svoji domácnost, žít co nejvíc samostatně, bydlet v běžném prostředí, učit se sociálním dovednostem, snížit míru podpory, setkávat se s lidmi v okolí svého bydliště a díky tomu všemu být součástí společnosti.

4 ATZBP Každý ze dvou objektů umístěných na pozemku v historickém centru obce nabízí bydlení v pěti různě velkých bytech, z nich přízemní je kompletně bezbariérový. Dva byty jsou třípokojové, jeden dvoupokojový a ve druhém nadzemním podlaží se nachází garsoniéra využitelná buď pro jednoho obyvatele nebo pro asistenta. V jednom z domů je umístěn obchod s potravinami a ve druhém restaurace. Tyto komerční prostory mohou nabídnout zaměstnání jak obyvatelům domu, tak lidem z obce a zároveň přivedou obyvatele domu do kontaktu s ostatními obyvateli vesnice i s náhodnými návštěvníky, zejména turisty směřujícími k torzu hradu.

5 SITUACE 1:500

6 A-A PŮDORYS SUTERÉNU ÚKLIDOVÁ MÍSTNOST SKLEP SKLEP SKLEP CHODBA B-B SKLEP B-B SKLAD - RESTAURACE PARKOVIŠTĚ KOTELNA A-A

7 A-A PŮDORYS 1. NP TECH. MÍSTNOST WC KOUPELNA POKOJ OBÝVACÍ POKOJ + KUCH. HALA B-B VSTUPNÍ HALA ŠATNA PERSONÁL REST. WC PERSONÁL REST. B-B POKOJ WC ŽENY PŘEDSÍŇ WC WC VOZÍČKÁŘI KUCHYNĚ - RESTAURACE WC MUŽI RESTAURACE A-A

8

9

10 POHLED JIH 1:200 POHLED SEVER 1:200

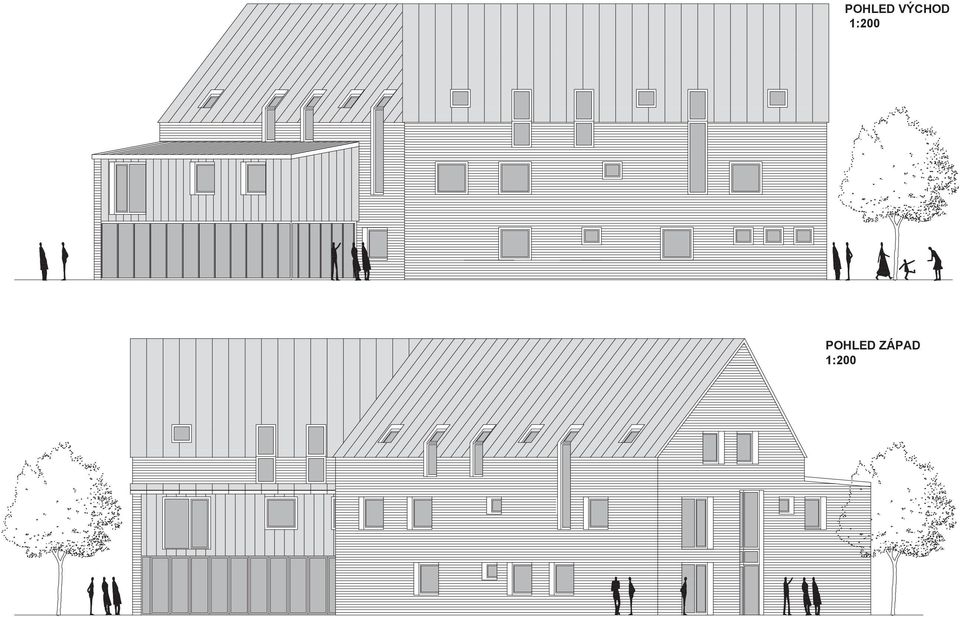

11 POHLED VÝCHOD 1:200 POHLED ZÁPAD 1:200

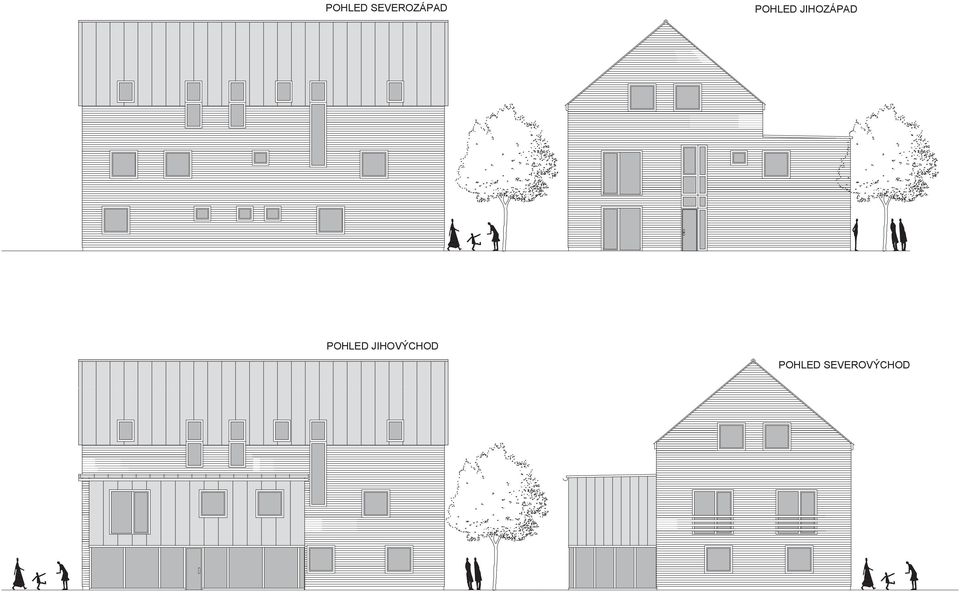

12 POHLED SEVEROZÁPAD POHLED JIHOZÁPAD POHLED JIHOVÝCHOD POHLED SEVEROVÝCHOD

13 BAKALÁŘSKÁ PRÁCE vedoucí ústavu: vedoucí projektu: konzultanti: vypracovala: místo stavby: stavba: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková, doc. Ing. Karel Lorenz, Csc., Ing. Zuzana Vyoralová, Ing. Daniela Bošová, Ph.D., Ing. Michal Pánek, akad. arch. Mojmír Průcha Anna Marková Jestřebí, Okres Česká Lípa, Liberecký kraj FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ datum: II-V 2012 BAKALÁŘSKÁ PRÁCE účel: stupeň: DSP

14 OBSAH: PRŮVODNÍ ZPRÁVA A) ARCHITEKTONICKO-KONSTRUKČNÍ ČÁST A00 Souhrnná technická zpráva A01 Situace širších vztahů A02 Výkres základů A03 Půdorys 1. PP A04 Půdorys 1. NP A05 Půdorys 2. NP A06 Půdorys 3. NP A07 Výkres krovu A08 Pohled na střechu A09 Řez A-A A10 Řez B-B A11 Pohled jihovýchod A12 Pohled severovýchod A13 Pohled jihozápad A14 Pohled severozápad A15 Detail napojení ploché střechy na LOP A16 Detail napojení LOP na terén a spodní stavbu A17 Detail uložení schodiště A18 Detail napojení LOP na TOP a osazení okna A19 Detail izolační vany A20 Skladby podlah A21 Skladby střech A22 Skladby stěn A23 Detail ukončení ploché střechy u okapu A24 Detail ukončení šikmé střechy u okapu a pozednice A25 Tabulka výplní otvorů A26 Tabulka zámečnických, klempířských a truhlářských prvků Tabulka dveří Tabulka okna Tabulka parapetů B) STATICKÁ ČÁST B00 Technická zpráva B01 Výkres základů B02 Výkres krovu B03 Výkres tvaru stropní desky na 1. PP B04 Výkres tvaru stropní desky nad 1. NP B05 Výkres tvaru stropní desky nad 2. NP C) TECHNICKÁ ZAŘÍZENÍ BUDOV C00 Technická zpráva TZB C01 Situace C02 Půdorys 1. PP C03 Půdorys 1. NP C04 Půdorys 2. NP C05 Půdorys 3. NP C06 Technická zpráva požárně bezpečnostní řešení stavby C07 Půdorys 1. PP požárně bezpečnostní řešení stavby C08 Půdorys 1. NP - požárně bezpečnostní řešení stavby C09 Půdorys 2. NP - požárně bezpečnostní řešení stavby C10 Půdorys 3. NP - požárně bezpečnostní řešení stavby D) REALIZACE STAVBY D00 Technická zpráva D01 Koordinační situace E) INTERIÉROVÝ PRVEK E00 Technická zpráva E01 Vizualizace barového pultu a interiéru restaurace E02 Barový pult Řez barovým pultem E03 Barová skříň Řez barovou skříní

15 OBSAH České vysoké učení technické v Praze Fakulta architektury Obsah... 2 Identifikační údaje stavby... 3 Základní charakteristika objektu...3 Kapacitní údaje stavby...3 Inženýrské sítě a kapacity...4 Charakteristika pozemku...4 Údaje o průzkumech... 4 Seznam příloh...4 ATELIER DOC. ING. ARCH. IRENY ŠESTÁKOVÉ ÚSTAV NAUKY O BUDOVÁCH PRŮVODNÍ ZPRÁVA NÁZEV STAVBY: Bydlení pod hradem - chráněné bydlení pro osoby s mentálním postižením MÍSTO STAVBY: Jestřebí u České Lípy VYPRACOVALA: Anna Marková DATUM:

16 IDENTIFIKAČNÍ ÚDAJE STAVBY NÁZEV STAVBY: Bydlení pod hradem MÍSTO STAVBY: obec Jestřebí u České Lípy, parcela č. 24/6 DRUH STAVBY: novostavba VYPRACOVALA: Anna Marková ÚČEL PROJEKTU: VEDOUCÍ PROJEKTU: doc. Ing. arch. Irena Šestáková KONZULTANTI: Konzultant stavební části: Ing. Bedřiška Vaňková Konzultant statické části: doc. Ing. Karel Lorenz, Csc. Konzultant části technického zařízení budov: Ing. Zuzana Vyoralová Konzultant části požární bezpečnosti: Ing. Daniela Bošová, Ph. D. Konzultant části realizace staveb: Ing. Michal Pánek Konzultant části interiér: akad. arch. Mojmír Průcha STUPEŇ DOKUMENTACE: Dokumentace pro stavební povolení DATUM ZPRACOVÁNÍ: 2/2012 5/ 2012 INŽENÝRSKÉ SÍTĚ A KAPACITY Stavby využívá napojení na inženýrské sítě vedené v ulici na jižní straně pozemku. Jedná se o vodovod, plynovod, vedení nízkého napětí a kanalizaci. Dešťová voda je odváděna do oddílné kanalizační soustavy. CHARAKTERISTIKA POZEMKU Pozemek se nachází v centru obce Jestřebí v sevření mezi dvěma komunikacemi, nedaleko torza hradu, kostela a kaple. Na pozemku v minulosti stála hospodářská budova, která byla stržena. Dnes je prostor nevyužívaný, zatravněný a během turistické sezóny slouží k parkování pro návštěvníky zříceniny. Pozemek je rovinatý, jen s minimálním stoupáním, pouze v nejsevernější části prudce stoupá o čtyři metry na úroveň druhé komunikace. Na pozemek nezasahují žádná ochranná pásma inženýrských sítí. Nadmořská výška je 262, 200 m.n.m Bpv ZÁKLADNÍ CHARAKTERISTIKA OBJEKTU Navrženým objektem je novostavba obytného domu určeného k bydlení osob s mentálním postižením. Na pozemku jsou situovány dva objekty. Předmětem této práce je jeden objekt. Objekt se nachází v obci Jestřebí na pozemku číslo 24/6. V sousedství se nacházejí rodinné domy a hospodářské budovy, stavba se nachází nedaleko zříceniny hradu Jestřebí, kostela a kaple. ÚDAJE O PRŮZKUMECH Podmínky pro zakládání vycházejí z průzkumu geologické sondy. Půda je převážně soudržná, jílovitá a čedičová, třídy těžitelnosti 5. Staveniště se nenachází v záplavovém území. Objekt je dvoupodlažní s jedním podzamním podlažím a obytným podkrovím. Hlavní vstup do objektu je veden z jihozápadní strany objektu. Hladina spodní vody ohrožuje základovou spáru, je proto nutné počítat s hydroizolační ochranou proti tlakové vodě. V přízemí objektu se nachází restaurace s vlastním vstupem pro hosty a jeden byt, který je kompletně bezbariérový. Ve vyšších podlažích jsou situovány další čtyři byty. Prostor suterénu je přístupný rampou, nachází se zde garáž pro zásobování restaurace, sklad a sklepy. KAPACITNÍ ÚDAJE STAVBY Plocha pozemku: 2309 m2 Zastavěná plocha: 511 m2 Zpevněné plochy: 1056 m2 SEZNAM PŘÍLOH A) ARCHITEKTONICKO-STAVEBNÍ ČÁST A00 Souhrnná technická zpráva A01 Situace širších vztahů A02 Výkres základů A03 Půdorys 1. PP

17 A04 Půdorys 1. NP A05 Půdorys 2. NP A06 Půdorys 3. NP A07 Výkres krovu A08 Pohled na střechu A09 Řez A-A A10 Řez B-B A11 Pohled jihovýchod A12 Pohled severovýchod A13 Pohled jihozápad A14 Pohled severozápad A15 Detail napojení ploché střechy na LOP A16 Detail napojení LOP na terén a spodní stavbu A17 Detail uložení schodiště A18 Detail napojení LOP na TOP a osazení okna A19 Detail izolační vany A20 Skladby podlah A21 Skladby střech A22 Skladby stěn A23 Detail ukončení ploché střechy u okapu A24 Detail ukončení šikmé střechy u okapu a pozednice A25 Tabulka výplní otvorů A26 Tabulka zámečnických, klempířských a truhlářských prvků Tabulka dveří Tabulka okna Tabulka parapetů B) STATICKÁ ČÁST B00 Technická zpráva B01 Výkres základů B02 Výkres krovu B03 Výkres tvaru stropní desky na 1. PP B04 Výkres tvaru stropní desky nad 1. NP B05 Výkres tvaru stropní desky nad 2. NP C) TECHNICKÁ ZAŘÍZENÍ BUDOV C00 Technická zpráva TZB C01 Situace C02 Půdorys 1. PP C03 Půdorys 1. NP C04 Půdorys 2. NP C05 Půdorys 3. NP C06 Technická zpráva požárně bezpečnostní řešení stavby C07 Půdorys 1. PP požárně bezpečnostní řešení stavby C08 Půdorys 1. NP - požárně bezpečnostní řešení stavby C09 Půdorys 2. NP - požárně bezpečnostní řešení stavby C10 Půdorys 3. NP - požárně bezpečnostní řešení stavby D) REALIZACE STAVBY D00 Technická zpráva D01 Koordinační situace E) INTERIÉROVÝ PRVEK E00 Technická zpráva E01 Vizualizace barového pultu a interiéru restaurace E02 Barový pult Řez barovým pultem E03 Barová skříň Řez barovou skříní

18 OBSAH České vysoké učení technické v Praze Fakulta architektury ARCHITEKTONICKO-KONSTRUKČNÍ ČÁST NÁZEV STAVBY: Bydlení pod hradem - chráněné bydlení pro osoby s mentálním postižením MÍSTO STAVBY: Jestřebí u České Lípy OBSAH... 2 Účel objektu...3 Dopravní řešení včetně dopravy v klidu...3 Urbanistické, architektonické a dispoziční řešení stavby... 3 Založení, geologické podmínky...4 Svislé nosné konstrukce... 4 Vodorovné nosné konstrukce...4 Vertikální komunikace...5 Těžký obvodový plášť... 5 Lehký obvodový plášť... 5 Střešní plášť...6 Dělící konstrukce... 6 Podhledové konstrukce... 6 Konstrukce podlah... 6 Povrchové úpravy vnitřních konstrukcí...7 Výplně otvorů...7 Doplňkové konstrukce...7 Tepelně technické vlastnosti stavebních konstrukcí... 8 VYPRACOVAL: Anna Marková DATUM:

19 ÚČEL OBJEKTU Navrženým objektem je obytný dům určený k bydlení osob s mentálním postižením. Návrh stavby vychází z požadavku umožnit co nejsnazší začlenění těchto osob do společnosti a přiblížení jejich života běžnému životu ostatních lidí. Tato vize znamená pro obyvatele, že v rámci svých možností pečují o vlastní byt, své věci a záležitosti. Asistent dochází pouze v případě potřeby, například ve smluvené dny. Obyvateléí v jiném místě, než bydlí, naopak v budově je situována restaurace, která může nabídnout práci lidem z obce a obyvatelům domu kontakt s lidmi mimo komunitu. DOPRAVNÍ ŘEŠENÍ VČETNĚ DOPRAVY V KLIDU Pozemek je sevřen mezi dvěma komunikacemi situovanými na severu a na jihu. Hlavní komunikace je na jižní straně pozemku. Ze severní strany je na pozemek možný přístup pouze pro pěší. V místě dnešního zatravněného svahu je navržen chodník. V jižní části pozemku se nacházejí parkovací stání. V suterénu objektu se nacházejí dvě parkovací stání určená pouze pro zásobování restaurace. Tato parkovací stání jsou přístupná jednosměrnou rampou vedenou podél jižní hranice pozemku. URBANISTICKÉ, ARCHITEKTONICKÉ A DISPOZIČNÍ ŘEŠENÍ STAVBY Objekt je umístěn na pozemku o rozloze 2309 m2 spolu s dalším objektem, který je půdorysně shodný, pouze umístěn otočený o 90. Hlavní myšlenkou bylo vytvoření prostoru částečně otevřeného do ulice a zvoucího kolemjdoucí a částečně vytvoření prostoru soukromějšího, sloužícího zejména obyvatelům domu v severní a západní části pozemku. V okolí se nacházejí rodinné domy vesnického charakteru s hospodářskými budovami kolem dvora. Několik takových dvorů vzniklo daným umístěním budov na pozemku. Do parkově upravené části je obrácena restaurace, počítá se tedy s tím, že se obyvatelé domu budou v restauraci i parku setkávat s novými lidmi. Dispozičně je budova rozdělena v podstatě na dvě části. Část obytnou a část s restaurací. Restaurace má vlastní vstup z vnější strany, zaměstnanci restaurace tudy mohou přicházet i odcházet, pouze do skladovacích prostor je přístup veden společnými prostorami s obytnou částí. Restaurace má v suterénu sklad s malým výtahem na potraviny a garáž se dvěma parkovacímí stáními. Obytná část budovy je tvořena jedním bezbariérovým bytem 2+1 v přízemí a dalšími čtyřmi byty v patrech určenými pro bydlení celkem jedenácti osob. V 2. NP se nachází jeden byt 1+kk, jeden byt 2+1 a dva mezonetové byty 3+1. ZALOŽENÍ, GEOLOGICKÉ PODMÍNKY Podmínky založení vycházejí z geologického průzkumu. Zeminy jsou převážně jilovité a čedičové, třídy těžitelnosti 5. Hladina podzamní vody se nachází přibližně 2,7 m pod úrovní terénu, tedy asi metr nad základovou spárou.základová spára leží 3,850 m pod úrovní terénu. Vzhledem ke geologickým podmínkám je stavba založena na izolační vaně, základová deska má tloušťku 400 mm, vyrovnávací beton 200 mm a podkladní 100 mm. Hydroizolace je řešena z foliových pásů položených na podkladním betonu a krytých betonovou vrstvou. D8le je provedena samotná železobetonová deska v tl. 400 mm. SVISLÉ NOSNÉ KONSTRUKCE Svislé nosné konstrukce jsou v suterénu řešeny z monolitického železobetonu v tloušťce mm. V suterénu v prostoru garáží jsou také provedeny sloupy 350 x 350 mm. Vrchní stavba je vyzděna z keramických tvarovek Porotherm tloušťky mm na maltu pro tenké spáry. V prostoru restaurace nesou konstrukci železobetonové sloupy x mm. V prostoru podkroví jsou stěny do výšky pozednice řešeny jako železobetonová monolitická stěna vykonzolovaná ze stropní desky. Tímto způsobem je zajištěna dostatečná únosnost stěn a oholnost proti účinkům tíhy krovu. Konstrukční výška podlaží je v suterénu 0 mm, v 1.NP 0 m, ve 2.NP 3600 mm a v podkroví 2800mm. VODOROVNÉ NOSNÉ KONSTRUKCE Vodorovné nosné konstrukce jsou tvořeny monolitickou železobetonovou stropní deskou tloušťky mm. Železobetonové monolitické průvlaky mají rozměr 350 x 500 mm a x 500 mm. Železobetonové desky jsou jednosměrně pnuté, nesené převážně stěnami opatřenými věnci, v prostoru garáží a restaurace jsou neseny sloupy a průvlaky. Pro garáže se jedná o sloupy 350 x 350 mm a průvlak 350 x 500 mm. V restauraci se pak jedná o sloupy x mm a průvlak x 500 mm. Sloupy jsou bezhřibové, proto je nutné desky opatřit smykovou výztuží.

20 V deskách je nutno provést otvory pro prostupy TZB a pro osazení schodišť. Otvory pro schodiště budou řešeny skrytými průvlaky. Výpočet a posouzení stropní desky a průvlaku je proveden v části B. Použitý beton je C35/45, ocel použítá pro výztuž je B500. VERTIKÁLNÍ KOMUNIKACE Hlavní schodiště v budově je přímé s mezipodestou, železobetonové, prefabrikované, kotvené do stropních konstrukcí. Šířka ramene je 1100 mm, sklon 30. Stupně jsou protiskluzně upraveny vybroušením betonu. Zábradlí je ocelové výšky 1000 mm s dřevěným madlem. Výplň je tvořena svislými tyčovými prvky tl. 10 mm po mm. Schodiště v bytech jsou dvouramenná s mezipodestou uloženou na vyzdívce z tvarovek Porotherm. Vyzdívka je uložena na stropní desce nadimenzované a dostatečně vyztužené pro potřebnou únostnost. Schodiště se skládá ze tří dílů. Ramena jsou kotvena ke stropní konstrukci a k podestě. Šířka ramene je mm, sklon 41. Stupně jsou protiskluzně upraveny vybroušením dřevěného obkladu. Zábradlí je ocelové, výšky 1000 mm s dřevěným madlem. V7plň je tvořena svislými tyčovými prvky tl. 10 mm po 190 mm. V bjektu je mezi suterénem a 1. NP navržen malý výtah na potraviny. Rozměr kabiny je 800 x 800 x 800 mm, půdorysný rozměr šachty je 1000 x 1000 mm. TĚŽKÝ OBVODOVÝ PLÁŠŤ Těžký obvodový plášť je zhotoven jako nekontaktní s provětrávanou mezerou. Systém je tvořen nosnou konstrukcí z keramických tvarovek Porotherm tl. mm. Nosný rošt je hliníkový, doteplení je provedeno minerální vatou tloušťky 100 mm. Provětrávaná mezera má šířku 40 mm. Povrchová úprava je provedena z dřevěných prken šířky mm. V části nad restaurací je těžký obvodový plášť povrchově upraven titanzinkovým plechem Rheinzink na úhlovou stojatou drážku. Nosný rošt nese vodovzdornou překližku, na kterou je přikotven pomocí příponek kotvených vruty titanzinkový plech Rheinzink. LEHKÝ OBVODOVÝ PLÁŠŤ Lehký obvodový plášť je předsazen před nosnou konstrukci. Skleněné panely jsou provedeny na celou výšku podlaží z bezpečnostního izolačního dvojskla rozměru 1800 x 2200mm a 1240 x Nosný rošt je proveden z prvků Schüco FW 60+ krytých dekorativními kovovými lištami šířky 100 mm. V plášti jsou umístěny vchodové dveře šířky mm a výšky 2200 mm se samozavíračem. STŘEŠNÍ PLÁŠŤ Šikmá sedlová střecha má sklon 40 a je řešena pomocí dřevěného hambálkového krovu se dvěma řadami hambálků nad sebou. Hambálky jsou pro lepší přenesení zatížení propojeny závitovými tyčemi. Pozednice je umístěna na skosené nadezdívce a krokev v místě uložení na pozednici je zesílena přídavným dřevěným prvkem přibitým přes bulldogy do krokve. Jedná se o dvojplášť s parozábranou a provětrávanou mezerou. Povrchová úprava je z titantinkového plechu na dvojitou stojatou drážku. Odvodnění je vnější, okapem o sklonu 0,5%. Plochá nepochozí střecha je řešena jako dvojplášť s parozábranou a provětrávanou mezerou. Konstrukce je řešena jako klasická nepochozí střecha o sklonu 1, ale navíc je sem ještě přidána vodovzdorná překližka, strukturovaná dělící rohož a pohledová vrstva z titanzinkového plechu Rheinzink na dvojitou stojatou drážku. Všechny prostupy střešním pláštěm jsou odizolovány. DĚLÍCÍ KONSTRUKCE Vnitřní plné nenosné konstrukce jsou tvořeny z Porotherm příčkovek 11,5. Mezibytové příčky jsou kvůli akustickým požadavkům tvořeny sendvičovou stěnou s 50 mm mezerou vyplněnou akustickou izolací. Stěna mezi kuchyňským prostorem restaurace a obytnou místností je tvořena příčkovkami Porotherm 19,0. Jedná se rovněž o sendvičovou stěnu s mezerou 50 mm vyplněnou akustickou izolací. Horní spára u příček bude vypěněna, pro případ průhybu stropní konstrukce. PODHLEDOVÉ KONSTRUKCE Podhled je použit pouze v prostoru podkroví, kde je použit požárně odolný SDK podhled kotvený pod krokve a hambálky nesený hliníkovým roštem. KONSTRUKCE PODLAH Veškeré podlahy jsou těžké plovoucí. V suterénu tl. 144 mm, v 1. NP tl. 150 mm a v 2. a 3. NP tl. 100 mm. V prostoru garáží je použita samonivelační stěrka, ve sklepech keramická dlažba. V prostoru restaurace je použita keramická dlažba s protiskluznou úpravou lepená hydroizolačním lepidlem. Stejná skladba je použita i ve vstupní hale. V obytných místnostech je použito dřevěných vlysů kladených do lepidla. V technických místnostech a na WC je použita keramická dlažba. V koupelnách je navíc instalováno podlahové vytápění. Viz. tabulky podlah (A 20)

21 POVRCHOVÉ ÚPRAVY VNITŘNÍCH KONSTRUKCÍ Vnitřní povrchy stěn jsou opatřeny vápenocementovou jednovrstvou omítkou Baumit v tloušťce 10 mm na stěnách Porotherm a 5 mm na betonových stěnách. Stěny budou dále opatřeny bílým nátěrem Primalex. Obklady budou mít matný povrch a budou rozměru x mm. TEPELNĚ TECHNICKÉ VLASTNOSTI STAVEBNÍCH KONSTRUKCÍ Fasádní plášť je obložen tepelnou izolací z minerální vlny Rockwool tl. 100 mm (Porotherm) a 150 mm (železobeton). Střešní konstrukce je zateplena vrstvou minerální vlny rockwool tl. mm (šikmá střecha) grafitovým polystyrenem tl. min. 200 mm (plochá). Hydroizolace jsou navrženy z foliové hydroizolace. Ve střeše jsou navrženy parozábrany a pojistné hydroizolace (viz. A21, A22, A23, A24) VÝPLNĚ OTVORŮ Okna jsou rozměru 1500 x 1500 mm, x 800 mm a francouzská 2200 x 2400 mm. Okna, která mají parapet, mají vnitřní dřevěný a vnější plechový titanzinkový. Francouzské okno má pouze vnější plechový parapet. Střešní okna mají rozměr x 1600, doplňkové okno pod střešní okna má rozměr x 1400 mm. Doplňková okna jsou opatřena vnitřním dřevěným a vnějším plechovým titanzinkovým parapetem. Vstupní dveře jsou součástí sestavy. Mají šířku mm a výšku 2 mm. Vnitřní dveře mají šířky 700 a mm. Jsou plné, z dřevotřískové dutinové desky s laminovaným povrchem. Dveře jsou bezprahové, do komunikačního prostoru vedou dveře požárně odolné. DOPLŇKOVÉ KONSTRUKCE Všechna zábradlí v budově jsou vyrobena z ocelových prvků opatřených nátěrem, mají výšku 1000 mm, dřevěná madla a výplň provedenou ze sloupků tl. 10 mm. V komunikačním prostoru jsou sloupky od sebe vzdáleny mm, v bytech 190 mm. Únikové cesty budou opatřeny nouzovým osvětlením a označeny podle ČSN ISO V každém podlaží jsou umístěny hasící přístroje a odběrná místa požární vody (nástěnné skříňové hydranty). Zámečnické, truhlářské a klempířské prvky viz. Seznam zámečnických, truhlářských a klempířských prvků (A 26).

22 263 24/ /1 24/15 D / D D2 D3 ŘEŠENÝ BYTOVÝ DŮM 3 NP, 1 PP HUP 5 D RŠ / , /7 24/2 D9 24/ RŠ 4 VŠ /1 731/5 PH DN /2 LEGENDA VŠ RŠ HUP VODOVODNÍ ŘAD PLYNOVOD STL KANALIZAČNÍ ŘAD VEDENÍ NN VODOMĚRNÁ ŠACHTA REVIZNÍ ŠACHTA HLAVNÍ UZÁVĚR PLYNU NAVRHOVANÝ OBJEKT HRANICE POZEMKŮ STÁVAJÍCÍ OBJEKTY POŽÁRNÍ HYDRANT DN100 PŘÍSTUP POŽÁRNÍ TECHNIKY K BUDOVĚ 1 ZPEVNĚNÁ PLOCHA - CHODNÍK, PŘÍJEZDOVÁ CESTA 2 PARKOVIŠTĚ 3 4 NAVRŽENÉ TERÉNNÍ ÚPRAVY VODOVODNÍ PŘÍPOJKA VSTUP DO OBJEKTU KANALIZAČNÍ PŘÍPOJKA PLYNOVODNÍ PŘÍPOJKA ELEKTRICKÁ PŘÍPOJKA ' 35", ' 16" +- 0,000 = +262,200 m.n.m Bpv vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: místo stavby: stavba: část: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková Anna Marková Jestřebí, Okres Česká Lípa, Liberecký kraj A - ARCHITEKTONICKO KONSTRUKČNÍ FAKULTA ARCHITEKTURY ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: KOORDINAČNÍ SITUACE 1:500 A 01 účel: stupeň: A3 Thákurova 9 Praha 6 - Dejvice DSP

23 VÝKRES ZÁKLADŮ A-A B-B C-C C-C B-B B-B A-A D-D D-D vedoucí ústavu: doc. Ing. arch. Roman Koucký vedoucí projektu: konzultant: vypracovala: místo stavby: stavba: část: doc. Ing. arch. Irena Šestáková doc. Ing. Karel Lorenz, Csc. Anna Marková Jestřebí, Okres Česká Lípa, Liberecký kraj A - ARCHITEKTONICKO KONSTRUKČNÍ formát: datum: obsah: měřítko: číslo výkresu: VÝKRES ZÁKLADŮ 1:150 A 02 FAKULTA ARCHITEKTURY ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ účel: A3 stupeň: DSP Thákurova 9 Praha 6 - Dejvice

24 obsah: měřítko: číslo výkresu: A-A PŮDORYS SUTERÉNU B-B Dilatace D2 P D12 P D12 P x 167/ x 167/ D12 P D5-3, D , D12 P D12 P , O1 D4 0 K (1350) K2 D12 P 0.08 O (1350) LEGENDA MATERIÁLŮ D12 P TEPELNÁ IZOLACE MINERÁLNÍ VATA PŘIZDÍVKA Z PLNÝCH CIHEL TEPELNÁ IZOLACE XPS POROTHERM HYDROIZOLACE ŽELEZOBETON VYROVNÁVACÍ BETON PODKLADNÍ BETON ŠTĚRKOVÝ PODSYP TERÉN LEGENDA POPISŮ DŘEVO B-B KERAMICKÝ OBKLAD A-A +- 0,000 = +262,200 m.n.m Bpv vedoucí ústavu: doc. Ing. arch. Roman Koucký vedoucí projektu: doc. Ing. arch. Irena Šestáková konzultant: Ing. Bedřiška Vaňková vypracovala: Anna Marková viz. TABULKA KLEMPÍŘSKÝCH PRVKŮ viz. TABULKA VÝPLNÍ OTVORŮ FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice LEGENDA MÍSTNOSTÍ Č.M. ÚČEL MÍSTNOSTI 0.01 PARKOVIŠTĚ 0.02 SKLAD - RESTAURACE 0.03 ÚKLIDOVÁ MÍSTNOST 0.04 CHODBA 0.05 SKLEP 0.06 SKLEP 0.07 SKLEP 0.08 SKLEP 0.09 KOTELNA PLOCHA m2 PODLAHA STĚNY STROP POZNÁMKA 99,52 m2 SAMONIVEL. STĚRKA P1 VC. OMÍTKA VC. OMÍTKA 16,05 m2 KER. DLAŽBA P2 VC. OMÍTKA VC. OMÍTKA 13,09 m2 KER. DLAŽBA P2 VC. OMÍTKA VC. OMÍTKA 40,04 m2 KER. DLAŽBA P2 VC. OMÍTKA VC. OMÍTKA 8,99 m2 KER. DLAŽBA P2 VC. OMÍTKA VC. OMÍTKA 8,18 m2 KER. DLAŽBA P2 VC. OMÍTKA VC. OMÍTKA 6,29 m2 KER. DLAŽBA P2 VC. OMÍTKA VC. OMÍTKA 8,56 m2 KER. DLAŽBA P2 VC. OMÍTKA VC. OMÍTKA 10,23 m2 KER. DLAŽBA P2 VC. OMÍTKA VC. OMÍTKA místo stavby: stavba: část: Jestřebí, Okres Česká Lípa, Liberecký kraj A - ARCHITEKTONICKO-KONSTRUKČNÍ ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: účel: stupeň: DSP PŮDORYS SUTERÉNU 1:100 A 03 A3

25 L 1.02 A-A PŮDORYS 1. NP (850) 800 (1600) 800 (1600) 800 (1600) 1500 (850) B-B (0) UT + 262,020 m.n.m Bpv +262, m.n.m Bpv PT K4 O x 164/ x 164/ , (2) D L -3, D9 T12 T12 (2) (2) D11 L D6 P D8 L Z D (2) 1.03 D6 P O2 K ,050 D1 P T T1 Z4 T12 T11 T D1 P (-1500) D1 P O3 K3 D3 L O3 D1 P D3 L K T13 T13 T (2) D8 P O3 D3 L K T T T (2) 1.09 (2) D3 L D1 P O K2 T4 OKAPNÍ CHODNÍK O2 K2 O2 K2 UT + 262,020 m.n.m Bpv +262, m.n.m Bpv PT CHODNÍK (850) 1500 (850) B-B D1 P O2 K2 O2 K T4 T T12 T UT + 262,020 m.n.m Bpv +262,150 m.n.m Bpv PT UT + 262,020 m.n.m Bpv +262,200 m.n.m Bpv PT LEGENDA MATERIÁLŮ TEPELNÁ IZOLACE MINERÁLNÍ VATA PŘIZDÍVKA Z PLNÝCH CIHEL TEPELNÁ IZOLACE XPS POROTHERM HYDROIZOLACE ŽELEZOBETON UT + 262,020 m.n.m Bpv +262,200 m.n.m Bpv PT 210 OKAPNÍ CHODNÍK CHODNÍK D10 P UT + 262,020 m.n.m Bpv +262,150 m.n.m Bpv PT VYROVNÁVACÍ BETON PODKLADNÍ BETON ŠTĚRKOVÝ PODSYP TERÉN (850) (850) 1630 DŘEVO A-A KERAMICKÝ OBKLAD LEGENDA POPISŮ viz. TABULKA KLEMPÍŘSKÝCH PRVKŮ viz. TABULKA VÝPLNÍ OTVORŮ +- 0,000 = +262,200 m.n.m Bpv LEGENDA MÍSTNOSTÍ Č.M. ÚČEL MÍSTNOSTI 1.01 VSTUPNÍ HALA RESTAURACE 1.03 WC ŽENY 1.04 WC VOZÍČKÁŘI 1.05 WC MUŽI 1.06 PŘEDSÍŇ WC 1.07 ŠATNA - PERSONÁL REST KUCHYNĚ - RESTAURACE 1.09 WC - PERSONÁL REST HALA 1.11 OBÝVACÍ POKOJ + KUCH POKOJ 1.13 POKOJ 1.14 KOUPELNA 1.15 WC 1.16 TECH. MÍSTNOST PLOCHA m2 PODLAHA STĚNY STROP POZNÁMKA 22,25 m2 KER. DLAŽBA P3 VC. OMÍTKA VC. OMÍTKA 48,95 m2 KER. DLAŽBA P3 VC. OMÍTKA VC. OMÍTKA 4,28 m2 KER. DLAŽBA P3 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD DO V. 2 MM 3,68 m2 KER. DLAŽBA P3 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD DO V. 2 MM 4,69 m2 KER. DLAŽBA P3 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD DO V. 2 MM 3,50 m2 KER. DLAŽBA P3 VC. OMÍTKA VC. OMÍTKA 5,15 m2 KER. DLAŽBA P3 VC. OMÍTKA VC. OMÍTKA 15,08 m2 KER. DLAŽBA P3 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD DO V. 2 MM 3,77 m2 KER. DLAŽBA P3 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD DO V. 2 MM 19,13 m2 KER. DLAŽBA P3 VC. OMÍTKA VC. OMÍTKA 27,09 m2 KER. DLAŽBA P3 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD MM 17,54 m2 DŘEV. VLYSY P4 VC. OMÍTKA VC. OMÍTKA 20,93 m2 DŘEV. VLYSY P4 VC. OMÍTKA VC. OMÍTKA 7,44 m2 KER. DLAŽBA P3 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD DO V. 2 MM 3,76 m2 KER. DLAŽBA P3 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD DO V. 2 MM 3,92 m2 KER. DLAŽBA P3 VC. OMÍTKA VC. OMÍTKA vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: místo stavby: stavba: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková Anna Marková Jestřebí, Okres Česká Lípa, Liberecký kraj FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ část: účel: A - ARCHITEKTONICKO-KONSTRUKČNÍ DSP stupeň: obsah: měřítko: číslo výkresu: formát: datum: PŮDORYS 1. NP 1:100 A 04 A3

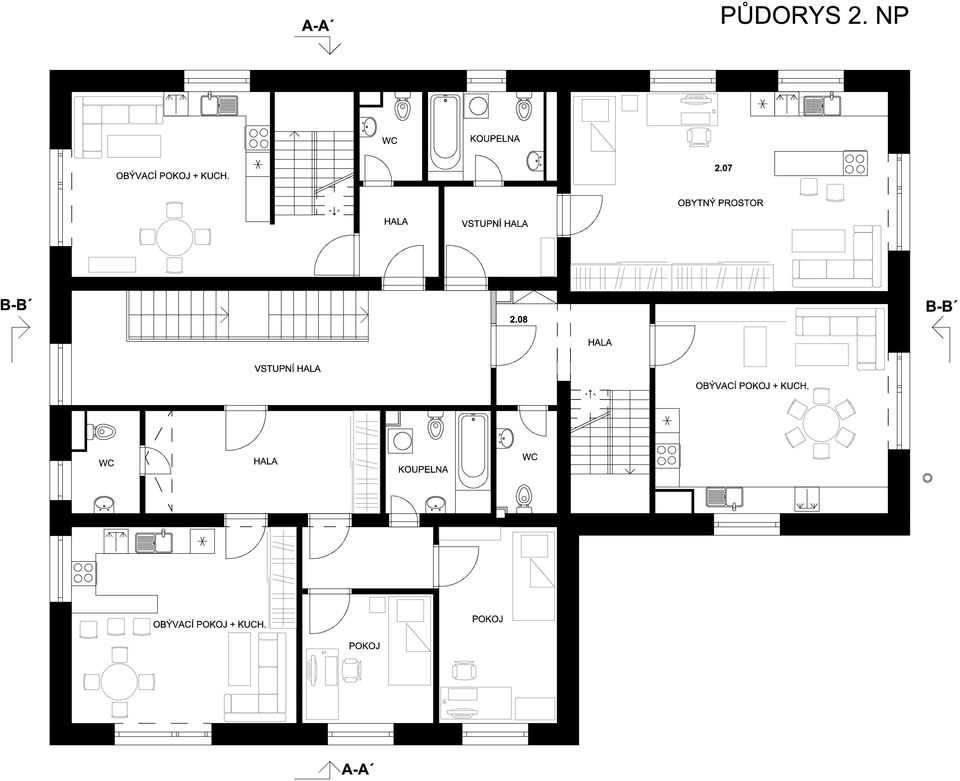

26 2.02 A-A PŮDORYS 2. NP () 800 (1600) 1500() 1500() O2 K2 O3 K3 O2 K2 O2 K2 B-B () 800 (1600) 2400(0) 2400(0) D11 L O3 K3 O4 K4 K2 O T5 T D1 P D3 L Z D3 L D8 L T (2) ( ) D3 D3 D6 L L P T12 Z T8 T D1 P D3 L D6 P , ( ) (2) ( ) T13 +1, x 180/270 Z , x 180/ (2) D1 P 2010 (2) D6 P D1 P T7 T D P 2.10 (2) 2680 T D1 P T6 10 x 180/ Z x 180/270 +4, T11 D1 P T O () 7500 T12 K T ( ) 2940 O4 K4 O4 K (0) 2400(0) B-B LEGENDA MATERIÁLŮ TEPELNÁ IZOLACE MINERÁLNÍ VATA PŘIZDÍVKA Z PLNÝCH CIHEL TEPELNÁ IZOLACE XPS POROTHERM HYDROIZOLACE ŽELEZOBETON VYROVNÁVACÍ BETON PODKLADNÍ BETON O4 K4 O2 K2 O2 K ŠTĚRKOVÝ PODSYP 2400(0) () 1500() A-A TERÉN DŘEVO KERAMICKÝ OBKLAD LEGENDA POPISŮ viz. TABULKA KLEMPÍŘSKÝCH PRVKŮ viz. TABULKA VÝPLNÍ OTVORŮ LEGENDA MÍSTNOSTÍ Č.M. ÚČEL MÍSTNOSTI 2.01 KOMUNIKAČNÍ PROSTOR VSTUPNÍ HALA 2.03 OBÝVACÍ POKOJ + KUCH WC 2.05 VSTUPNÍ HALA 2.06 KOUPELNA 2.07 OBYTNÝ PROSTOR 2.08 VSTUPNÍ HALA 2.09 OBÝVACÍ POKOJ + KUCH WC 2.11 VSTUPNÍ HALA 2.12 WC 2.13 OBÝVACÍ POKOJ + KUCH POKOJ 2.15 POKOJ 2.16 HALA 2.17 KOUPELNA PLOCHA m2 PODLAHA STĚNY STROP POZNÁMKA 24,70 m2 KER. DLAŽBA P5 VC. OMÍTKA VC. OMÍTKA 3,71 m2 KER. DLAŽBA P5 VC. OMÍTKA VC. OMÍTKA 26,88 m2 KER. DLAŽBA P5 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD MM 3,59 m2 KER. DLAŽBA P5 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD DO V. 2 MM 5,27 m2 KER. DLAŽBA P5 VC. OMÍTKA VC. OMÍTKA 7,35 m2 KER. DLAŽBA P5 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD DO V. 2 MM 32,54 m2 KER. DLAŽBA P5 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD MM 12,14 m2 KER. DLAŽBA P5 VC. OMÍTKA VC. OMÍTKA 25,08 m2 KER. DLAŽBA P5 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD MM 3,22 m2 KER. DLAŽBA P5 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD DO V. 2 MM 12,39 m2 KER. DLAŽBA P5 VC. OMÍTKA VC. OMÍTKA 3,61 m2 KER. DLAŽBA P5 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD DO V. 2 MM 22,70 m2 KER. DLAŽBA P5 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD MM 8,73 m2 DŘEV. VLYSY P6 VC. OMÍTKA VC. OMÍTKA 11,93 m2 DŘEV. VLYSY P6 VC. OMÍTKA VC. OMÍTKA 4,17 m2 KER. DLAŽBA P5 VC. OMÍTKA VC. OMÍTKA 5,57 m2 KER. DLAŽBA P5 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD DO V. 2 MM +- 0,000 = +262,200 m.n.m Bpv vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: místo stavby: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková Anna Marková Jestřebí, Okres Česká Lípa, Liberecký kraj FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ A3 stavba: formát: datum: část: účel: A - ARCHITEKTONICKO-KONSTRUKČNÍ DSP stupeň: obsah: měřítko: číslo výkresu: PŮDORYS 2. NP 1:100 A 05

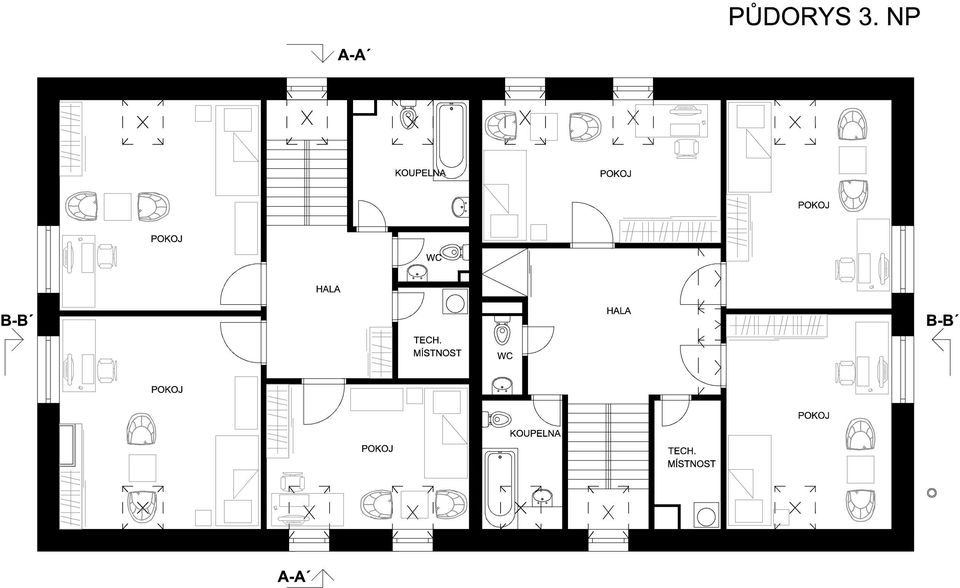

27 PŮDORYS 3. NP A-A (60) 2540(60) 2540(60) O7 K5 O6 K5 O6 K5 B-B () 1500() O2 K2 O2 K D6 P 700 D3 L D T12 T12 T D1 P , D3 L (2) 700 D3 L (2) 3.07 (2) (2) D3 L O5 O5 O5 O5 O5 O5 O5 Z2 T D3 L D1 P , D8 L O5 O5 O5 O5 O5 T12 T12 T13 T12 Z ,500 T D1 P D3 L T12 T O2 K2 O2 K () 1500() B-B LEGENDA MATERIÁLŮ TEPELNÁ IZOLACE MINERÁLNÍ VATA PŘIZDÍVKA Z PLNÝCH CIHEL TEPELNÁ IZOLACE XPS POROTHERM HYDROIZOLACE ŽELEZOBETON VYROVNÁVACÍ BETON PODKLADNÍ BETON O6 K5 O6 K5 O7 K5 ŠTĚRKOVÝ PODSYP (60) 2540(60) 2540(60) TERÉN A-A KERAMICKÝ OBKLAD LEGENDA POPISŮ viz. TABULKA KLEMPÍŘSKÝCH PRVKŮ viz. TABULKA VÝPLNÍ OTVORŮ +- 0,000 = +262,200 m.n.m Bpv LEGENDA MÍSTNOSTÍ vedoucí ústavu: vedoucí projektu: konzultant: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice Č.M. ÚČEL MÍSTNOSTI 3.01 HALA 3.02 POKOJ 3.03 POKOJ 3.04 POKOJ 3.05 KOUPELNA 3.06 WC 3.07 TECH. MÍSTNOST 3.08 HALA 3.09 POKOJ 3.10 POKOJ 3.11 POKOJ 3.12 TECH. MÍSTNOST 3.13 KOUPELNA 3.14 WC PLOCHA m2 PODLAHA STĚNY STROP POZNÁMKA 14,42 m2 KER. DLAŽBA P5 VC. OMÍTKA VC. OMÍTKA 14,57 m2 DŘEV. VLYSY P6 VC. OMÍTKA VC. OMÍTKA 21,24 m2 DŘEV. VLYSY P6 VC. OMÍTKA VC. OMÍTKA 21,01 m2 DŘEV. VLYSY P6 VC. OMÍTKA VC. OMÍTKA 7,30 m2 KER. DLAŽBA P5 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD DO V. 2 MM 1,77 m2 KER. DLAŽBA P5 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD DO V. 2 MM 3,23 m2 KER. DLAŽBA P5 VC. OMÍTKA VC. OMÍTKA 19,67 m2 KER. DLAŽBA P5 VC. OMÍTKA VC. OMÍTKA 16,89 m2 DŘEV. VLYSY P6 VC. OMÍTKA VC. OMÍTKA 17,11 m2 DŘEV. VLYSY P6 VC. OMÍTKA VC. OMÍTKA 17,59 m2 DŘEV. VLYSY P6 VC. OMÍTKA VC. OMÍTKA 4,25 m2 KER. DLAŽBA P5 VC. OMÍTKA VC. OMÍTKA 5,14 m2 KER. DLAŽBA P5 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD DO V. 2 MM 1,85 m2 KER. DLAŽBA P5 VC. OMÍTKA, KER. OBKLAD VC. OMÍTKA KER. OBKLAD DO V. 2 MM vypracovala: místo stavby: stavba: Anna Marková Jestřebí, Okres Česká Lípa, Liberecký kraj ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ část: účel: A - ARCHITEKTONICKO-KONSTRUKČNÍ DSP stupeň: obsah: měřítko: číslo výkresu: formát: datum: PŮDORYS 3. NP 1:100 A 06 A3

28 7000 VÝKRES KROVU ,5% 0,5% 0,5% 0,5% 11, ,600 10,800 10,600 10, závitová tyč závitová tyč 8,800 objímka hambálku 8,600 objímka hambálku , ,5% 0,5% 0,5% 0,5% KOTVIT MAXIMÁLNĚ PO DVOU METRECH 6, DŘEVO POHOTHERM ŽELEZOBETON VÝPOČET PRVKŮ KROVU PRO PLECHOVOU KRYTINU a - délka prvku od podpory k podpoře POZEDNICE h=140 mm b=180 mm KROKEV A HAMBÁLEK h=30a + 20 h=30*6, = 206,96 h=210 mm vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková doc. Ing. Karel Lorenz, Csc. Anna Marková FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice TEPELNÁ IZOLACE b=4h/5 b=4*210 / 5 = 168 b=170mm Zavětrování tahovými pásy BOVA místo stavby: stavba: část: A - ARCHITEKTONICKO KONSTRUKČNÍ obsah: měřítko: číslo výkresu: VÝKRES KROVU Jestřebí, Okres Česká Lípa, Liberecký kraj ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: účel: stupeň: 1:100 A3 DSP A07

29 POHLED NA STŘECHU D1 D2 D3 D4 O6 K5 0,5% 0,5% 0,5% O6 K5 O6 K5 0,5% K9 Odvětrání kanalizačního potrubí O5 O5 O5 K8 K8 K8 K9 Odvětrání kanalizačního potrubí Odvětrání kanalizačního potrubí K9 Odvětrání kanalizačního potrubí K9 K8 O5 Odvětrání kanalizačního potrubí K9 K8 O5 Komínové těleso Schiedel KeraStar D5 D6 D7 O6 K5 0,5% O6 K5 0,5% O6 K5 0,5% 0,5% D O5 O5 O5 K8 K8 K K8 O5 O5 K8 K8 O5 K8 O D9 0,5% vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: místo stavby: stavba: část: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková Anna Marková Jestřebí, Okres Česká Lípa, Liberecký kraj A - ARCHITEKTONICKO KONSTRUKČNÍ FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: účel: stupeň: A3 DSP POHLED NA STŘECHU 1:100 A 08

30 12,400 ŘEZ A-A 11,400 11,200 S3 11,200 HPV 6,040 5,350 3,850 2, 0,100 P7 D4 K2 S1 D3 D2 S2 0,150 D1 1 3,000 2,650 0,050-0,350-2,950 S4-3,100-3,500-3,850 7,630 6, P6 K ,200 Doplňkové okno Velux zasklené bezpečnostním sklem D5 P3 P1 P6 P5 9,400 9,200 6,600 5, 3,000 2,650 0,050, P4 P2 10 * 180 / * 180 / ,500 D6 O7 Doplňkové okno Velux zasklené bezpečnostním sklem 4,400 K5 S1 0,200 0,000 S HPV ,000 = +262,200 m.n.m Bpv vedoucí ústavu: doc. Ing. arch. Roman Koucký vedoucí projektu: doc. Ing. arch. Irena Šestáková LEGENDA MATERIÁLŮ TEPELNÁ IZOLACE MINERÁLNÍ VATA PŘIZDÍVKA Z PLNÝCH CIHEL TEPELNÁ IZOLACE XPS POROTHERM HYDROIZOLACE ŽELEZOBETON VYROVNÁVACÍ BETON PODKLADNÍ BETON ŠTĚRKOVÝ PODSYP TERÉN DŘEVO KERAMICKÝ OBKLAD LEGENDA POPISŮ viz. TABULKA KLEMPÍŘSKÝCH PRVKŮ viz. TABULKA VÝPLNÍ OTVORŮ FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice konzultant: Ing. Bedřiška Vaňková vypracovala: Anna Marková místo stavby: Jestřebí, Okres Česká Lípa, Liberecký kraj ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ A3 stavba: formát: datum: část: účel: A - ARCHITEKTONICKO-KONSTRUKČNÍ DSP stupeň: obsah: měřítko: číslo výkresu: ŘEZ A-A 1:100 A 09

31 0-2,950 ŘEZ B-B 12,400 12,400 12,400 12,400 0,050 9,000 7,500 0, HPV K2 S ,050 12,015 11,200 11,200 11,000 11,000 9,400 9,400 9,200 9,200 6,600 6,000 5, 5, 3,000 3, ,650 2, , D8 0, ,350-0, ,450 D * 164 / * 167 / 276-3,100-3,500 9 * 164 / * 167 / 276 P K2 K HPV ,000 7,500 2,400 0, 0,000 LEGENDA MATERIÁLŮ TEPELNÁ IZOLACE MINERÁLNÍ VATA PŘIZDÍVKA Z PLNÝCH CIHEL TEPELNÁ IZOLACE XPS POROTHERM HYDROIZOLACE ŽELEZOBETON VYROVNÁVACÍ BETON PODKLADNÍ BETON ŠTĚRKOVÝ PODSYP TERÉN DŘEVO KERAMICKÝ OBKLAD 200-3, LEGENDA POPISŮ 200 viz. TABULKA KLEMPÍŘSKÝCH PRVKŮ viz. TABULKA VÝPLNÍ OTVORŮ +- 0,000 = +262,200 m.n.m Bpv vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková Anna Marková FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice místo stavby: stavba: část: Jestřebí, Okres Česká Lípa, Liberecký kraj A - ARCHITEKTONICKO-KONSTRUKČNÍ ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: ŘEZ B-B 1:100 A 010 účel: stupeň: A3 DSP

32 7,630 12,400 POHLED JIHOVÝCHOD 12,400 M4 7, 6,600 (3.NP) 6,040 6,280 5,350 M2 M3 3,850 3,000 (2.NP) 2, M1 0,100 0,200 0,050 (1. NP) 0,000-2,955 (1. PP) LEGENDA M1 LEHKÝ OBVODOVÝ PLÁŠŤ, HLINÍKOVÉ NOSNÉ PRVKY, PRŮSVITNÉ ZASKLENÍ M2 TĚŽKÝ OBVODOVÝ PLÁŠŤ - RHEINZINK NA ÚHLOVOU STOJATOU DRÁŽKU M3 TĚŽKÝ OBVODOVÝ PLÁŠŤ - DŘEVĚNÁ PRKNA ŠÍŘKY MM M4 STŘEŠNÍ KRYTINA RHEINZINK NA DVOJITOU STOJATOU DRÁŽKU +- 0,000 = +262,200 m.n.m Bpv vedoucí ústavu: doc. Ing. arch. Roman Koucký vedoucí projektu: doc. Ing. arch. Irena Šestáková konzultant: Ing. Bedřiška Vaňková -3,850 (základová spára) FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice vypracovala: Anna Marková místo stavby: stavba: část: Jestřebí, Okres Česká Lípa, Liberecký kraj A - ARCHITEKTONICKO KONSTRUKČNÍ ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: POHLED JIHOVÝCHOD 1:100 A 11 účel: stupeň: A3 DSP

33 7,630 12,400 POHLED SEVEROVÝCHOD 7, 6,600 (3.NP) 6,040 6,280 5,350 M3 M2 3,850 3,000 (2.NP) 2, M1 0,100 0,200 0,050 (1. NP) 0,000-2,955 (1. PP) LEGENDA -3,850 (základová spára) M1 LEHKÝ OBVODOVÝ PLÁŠŤ, HLINÍKOVÉ NOSNÉ PRVKY, PRŮSVITNÉ ZASKLENÍ +- 0,000 = +262,200 m.n.m Bpv M2 M3 TĚŽKÝ OBVODOVÝ PLÁŠŤ - RHEINZINK NA ÚHLOVOU STOJATOU DRÁŽKU TĚŽKÝ OBVODOVÝ PLÁŠŤ - DŘEVĚNÁ PRKNA ŠÍŘKY MM vedoucí ústavu: vedoucí projektu: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice M4 STŘEŠNÍ KRYTINA RHEINZINK NA DVOJITOU STOJATOU DRÁŽKU konzultant: Ing. Bedřiška Vaňková vypracovala: Anna Marková místo stavby: Jestřebí, Okres Česká Lípa, Liberecký kraj ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ A3 stavba: formát: datum: část: účel: A - ARCHITEKTONICKO KONSTRUKČNÍ DSP stupeň: obsah: měřítko: číslo výkresu: POHLED SEVEROVÝCHOD 1:100 A 12

34 7,630 12,400 POHLED JIHOZÁPAD 7, 6,600 (3.NP) 6,280 6,040 M3 3,000 (2.NP) 2, 0,200 0,000 0,050 (1. NP) 0,000-2,955 (1. PP) LEGENDA M1 LEHKÝ OBVODOVÝ PLÁŠŤ, HLINÍKOVÉ NOSNÉ PRVKY, PRŮSVITNÉ ZASKLENÍ -3,850 (základová spára) M2 TĚŽKÝ OBVODOVÝ PLÁŠŤ - RHEINZINK NA ÚHLOVOU STOJATOU DRÁŽKU +- 0,000 = +262,200 m.n.m Bpv M3 TĚŽKÝ OBVODOVÝ PLÁŠŤ - DŘEVĚNÁ PRKNA ŠÍŘKY MM M4 STŘEŠNÍ KRYTINA RHEINZINK NA DVOJITOU STOJATOU DRÁŽKU vedoucí ústavu: vedoucí projektu: konzultant: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice vypracovala: Anna Marková místo stavby: Jestřebí, Okres Česká Lípa, Liberecký kraj ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ A3 stavba: formát: datum: část: účel: A - ARCHITEKTONICKO KONSTRUKČNÍ DSP stupeň: obsah: měřítko: číslo výkresu: POHLED JIHOZÁPAD 1:100 A 13

35 7,630 12,400 12,400 POHLED SEVEROZÁPAD M4 7, 6,600 (3.NP) 6,280 M3 3,000 (2.NP) 0,200 0,200 0,050 (1. NP) 0,000-2,955 (1. PP) LEGENDA M1 LEHKÝ OBVODOVÝ PLÁŠŤ, HLINÍKOVÉ NOSNÉ PRVKY, PRŮSVITNÉ ZASKLENÍ -3,850 (základová spára) M2 TĚŽKÝ OBVODOVÝ PLÁŠŤ - RHEINZINK NA ÚHLOVOU STOJATOU DRÁŽKU +- 0,000 = +262,200 m.n.m Bpv M3 M4 TĚŽKÝ OBVODOVÝ PLÁŠŤ - DŘEVĚNÁ PRKNA ŠÍŘKY MM STŘEŠNÍ KRYTINA RHEINZINK NA DVOJITOU STOJATOU DRÁŽKU vedoucí ústavu: vedoucí projektu: konzultant: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice vypracovala: Anna Marková místo stavby: stavba: část: Jestřebí, Okres Česká Lípa, Liberecký kraj A - ARCHITEKTONICKO KONSTRUKČNÍ ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: POHLED SEVEROZÁPAD 1:100 A 14 účel: stupeň: A3 DSP

36 D2 - DETAIL NAPOJENÍ SPODNÍ STAVBY NA TERÉN A LOP M 1:10 D5 - DETAIL NAPOJENÍ SKLADBY PLOCHÉ STŘECHY NA FASÁDU M 1:10 SKLENĚNÁ VÝPLŇ DOPLŇKOVÉ OKNO VELUX ZASKLENÉ BEZPEČNOSTNÍM SKLEM TĚSNÍCÍ PÁSKA NOSNÝ PROFIL LEHKÉHO OBVODOVÉHO PLÁŠTĚ DOTMELENÍ NOSNÉHO PROFILU LEHKÉHO OBVODOVÉHO PLÁŠTĚ TITANZINKOVÝ PARAPET DŘEVĚNÝ VNITŘNÍ PARAPET ODVODŇOVACÍ KANÁLEK DŘEVĚNÝ PARAPET LEPÍCÍ STĚRKA P6 0,200 PLNÉ VÁPENOPÍSKOVÉ CIHLY SENDWIX 100 SKLADBA PODLAHY P6 NÁSYP KAMENIVEM OMÍTKA 0,050 P3 KOTEVNÍ ÚHELNÍK 0, PLECHOVÁ KRYTINA RHEINZINK ŽELEZOBETONOVÁ STROPNÍ DESKA TL. MM 100 SKLADBA PODLAHY P3 STRUKTUROVANÁ DĚLÍCÍ ROHOŽ DELTA TRELA 7 40 VODOVZDORNÁ PŘEKLIŽKA TL. 12MM NETKANÁ SEPARAČNÍ GEOTEXTILIE ŽELEZOBETONOVÁ STROPNÍ DESKA TL. MM FOLIOVÁ HYDROIZOLACE FATRAFOL 810 NETKANÁ SEPARAČNÍ GEOTEXTILIE TEPELNÁ IZOLACE Z GRAFITOVÉHO POLYSTYRENU TL. MIN 200 MM VE SPÁDU 1 K OKRAJI 265-0, PAROZÁBRANA GUTTAFOL DB BLAU 5 ŽELEZOBETONOVÁ MONOLITICKÁ STROPNÍ DESKA TL. MM TERÉN NETKANÁ OCHRANNÁ A SEPARAČNÍ GEOTEXTILIE TEPELNÁ IZOLACE XPS TL. 150 MM NETKANÁ OCHRANNÁ A SEPARAČNÍ GEOTEXTILIE FOLIOVÁ HYDROIZOLACE FATRAFOL NETKANÁ OCHRANNÁ A SEPARAČNÍ GEOTEXTILIE ŽELEZOBETONOVÁ MONOLITICKÁ SUTERÉNNÍ STĚNA vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: místo stavby: stavba: část: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková Anna Marková Jestřebí, Okres Česká Lípa, Liberecký kraj A - ARCHITEKTONICKO-KONSTRUKČNÍ FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: obsah: měřítko: číslo výkresu: NAPOJENÍ PLOCHÉ STŘECHY NA TOP 1:20 A 15 účel: stupeň: A3 datum: DSP vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: místo stavby: stavba: část: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková Anna Marková Jestřebí, Okres Česká Lípa, Liberecký kraj A - ARCHITEKTONICKO-KONSTRUKČNÍ FAKULTA ARCHITEKTURY ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: NAPOJENÍ LOP NA TERÉN A SPODNÍ STAVBU 1:20 A 16 účel: stupeň: A3 Thákurova 9 Praha 6 - Dejvice DSP

37 D8 - DETAIL ULOŽENÍ SCHODIŠTĚ V 1. NP M 1:10 D3 - DETAIL NAPOJENÍ SPODNÍ LOP NA TOP M 1:10 ZABETONOVÁNÍ KOTEVNÍ DESTIČKY SVAR P3 KERAMICKÁ DLAŽBA TL. 15 MM LEPIDLO TL. 5MM ROZNÁŠECÍ VRSTVA (BETONOVÁ MAZANINA) 45 MM DILATACE TEPELNÁ IZOLACE (MINERÁLNÍ VLÁKNO) TL.85 MM TITANZINKOVÝ PARAPET ŽELEZOBETONOVÁ STROPNÍ DESKA TL. MM TĚSNÍCÍ PÁSKA POLYURETANOVÁ PODLOŽKA MŘÍŽKA PROTI HMYZU DŘEVĚNÝ PARAPET OMÍTKA TL. 15 MM DOTEPLENÍ MINERÁLNÍ TEPELNOU IZOLACÍ TL. 100mm KERAMICKÉ ZDIVO POROTHERM TL. mm DETAIL ULOŽENÍ SCHODIŠTĚ M 1:10 RHEINZINK NA ÚHLOVOU STOJATOU DRÁŽKU KRYCÍ LIŠTA DILATAČNÍ PÁSEK P6 VODOVZDORNÁ PŘEKLIŽKA 3,000 NOSNÝ ROŠT Z HLINÍKOVÝCH PROFILŮ DOTMELENÍ DILATAČNÍ PÁSEK 2, 2,650 POLYURETANOVÁ PODLOŽKA MŘÍŽKA PROTI HMYZU KOTEVNÍ PROFIL SKLENĚNÁ VÝPLŇ vedoucí ústavu: vedoucí projektu: konzultant: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice vedoucí ústavu: vedoucí projektu: konzultant: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice vypracovala: Anna Marková vypracovala: Anna Marková místo stavby: stavba: část: Jestřebí, Okres Česká Lípa, Liberecký kraj A - ARCHITEKTONICKO-KONSTRUKČNÍ ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: ULOŽENÍ SCHODIŠTĚ 1:20 A 17 účel: stupeň: A3 DSP místo stavby: stavba: část: Jestřebí, Okres Česká Lípa, Liberecký kraj A - ARCHITEKTONICKO-KONSTRUKČNÍ ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: NAPOJENÍ LOP NA TOP A OSAZENÍ OKNA 1:20 A 18 účel: stupeň: A3 DSP

38 TABULKA SKLADEB PODLAH P1 SKLADBA PODLAHY 1. PP - GARÁŽ M 1:10 10 SAMONIVELAČNÍ STĚRKA TL. 10 MM 140 BETONOVÁ MAZANINA + KARI SÍŤ TL. 140 MM DILATACE P2 SKLADBA PODLAHY 1. PP - SKLEPY M 1:10 KERAMICKÁ DLAŽBA TL. 12 MM TMEL TL. 10MM BETONOVÁ MAZANINA + KARI SÍŤ 128 MM DILATACE P3 SKLADBA PODLAHY 1. NP - KOMUNIKAČNÍ PROSTOR, KUCHYNĚ, OBYTNÝ PROSTOR, TECH. MÍSTNOST, RESTAURACE M 1:10 KERAMICKÁ DLAŽBA PROTISKLUZNÁ, TL. 12 MM LEPIDLO HYDROIZOLAČNÍ, TL. 5MM ROZNÁŠECÍ VRSTVA (BETONOVÁ MAZANINA) 48 MM DILATACE TEPELNÁ IZOLACE (MINERÁLNÍ VLÁKNO) TL.85 MM ŽELEZOBETONOVÁ STROPNÍ DESKA TL. MM 400 ŽELEZOBETONOVÁ ZÁKLADOVÁ DESKA TL. 400 MM 400 ŽELEZOBETONOVÁ ZÁKLADOVÁ DESKA TL. 400 MM OCHRANNÁ BETONOVÁ MAZANINA TL. 50 MM NETKANÁ SEPARAČNÍ A OCHRANNÁ GEOTEXTILIE FOLIOVÁ HYDROIZOLACE FATRAFOL NETKANÁ SEPARAČNÍ A PODKLADNÍ TEXTILIE PODKLADNÍ BETON TL. 100 MM OCHRANNÁ BETONOVÁ MAZANINA TL. 50 MM NETKANÁ SEPARAČNÍ A OCHRANNÁ GEOTEXTILIE FOLIOVÁ HYDROIZOLACE FATRAFOL NETKANÁ SEPARAČNÍ A PODKLADNÍ TEXTILIE PODKLADNÍ BETON TL. 100 MM P6 SKLADBA PODLAHY 2. A 3.NP - LOŽNICE M 1: VYROVNÁVACÍ BETON TL. 200 MM ŠTĚRKOVÝ PODSYP TL. 100 MM VYROVNÁVACÍ BETON TL. 200 MM ŠTERKOVÝ PODSYP TL. 100 MM DŘEVĚNÉ VLYSY TL. 15 MM LEPIDLO TL. 5MM ROZNÁŠECÍ VRSTVA (BETONOVÁ MAZANINA) 40 MM DĚLÍCÍ FOLIE AKUSTICKÁ IZOLACE TL. 40 MM P4 SKLADBA PODLAHY 1. NP - LOŽNICE M 1:10 DŘEVĚNÉ VLYSY TL. 20 MM 12 LEPIDLO TL. 5MM 5 50 ROZNÁŠECÍ VRSTVA (BETONOVÁ MAZANINA) 45 MM DILATACE 33 TEPELNÁ IZOLACE (MINERÁLNÍ VLÁKNO) TL. 80 MM P5 SKLADBA PODLAHY 2. A 3.NP - KOMUNIKAČNÍ PROSTOR, KUCHYNĚ, OBYTNÝ PROSTOR, TECH. MÍSTNOST M 1:10 KERAMICKÁ DLAŽBA TL. 12 MM LEPIDLO TL. 5MM ROZNÁŠECÍ VRSTVA (BETONOVÁ MAZANINA) 50 MM DĚLÍCÍ FOLIE AKUSTICKÁ IZOLACE TL. 33 MM P8 SKLADBA RAMPY M 1:10 ŽELEZOBETONOVÁ STROPNÍ DESKA TL. MM ŽELEZOBETONOVÁ STROPNÍ DESKA TL. MM ŽELEZOBETONOVÁ STROPNÍ DESKA TL. MM 50 ŽELEZOBETONOVÁ DESKA TL. MM S VYHŘÍVÁNÍM Z VODOVZDORNÉHO BETONU BROUŠENÁ PŘÍČNÝMI RÝHAMI OCHRANNÁ A DĚLÍCÍ GEOTEXTILIE FOLIOVÁ HYDROIZOLACE PODKLADNÍ A SEPARAČNÍ GEOTEXTILIE 200 PODKLADNÍ BETON TL. 200 MM P7 SKLADBA VENKOVNÍ DLAŽBY M 1:10 VENKOVNÍ BETONOVÁ DLAŽBA x MM, MRAZUVZDORNÁ, PROTISKLUZNÁ TL. 50 MM PÍSKOVÉ LOŽE TL. 30 MM PODSYP DRCENÝM KAMENIVEM TL. 150 MM P9 SKLADBA PODLAHY 1. NP - KOUPELNA M 1:10 KERAMICKÁ DLAŽBA PROTISKLUZNÁ, TL. 12 MM LEPIDLO HYDROIZOLAČNÍ, TL. 5MM ROZNÁŠECÍ VRSTVA (BETONOVÁ MAZANINA) 48 MM DILATACE TEPELNÁ IZOLACE (MINERÁLNÍ VLÁKNO) TL.50 MM VYROVNÁVACÍ BETON TL. 200 MM ŠTĚRKOVÝ PODSYP 310 MM TERÉN ŽELEZOBETONOVÁ STROPNÍ DESKA TL. MM P10 SKLADBA PODLAHY 2. A 3.NP - KOUPELNA M 1:10 vedoucí ústavu: vedoucí projektu: konzultant: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice KERAMICKÁ DLAŽBA TL. 10 MM LEPIDLO TL. 3MM ROZNÁŠECÍ VRSTVA (BETONOVÁ MAZANINA) 50 MM S PODLAHOVÝM VYTÁPĚNÍM DĚLÍCÍ FOLIE TEPELNÁ IZOLACE TL. 37 MM ŽELEZOBETONOVÁ STROPNÍ DESKA TL. MM vypracovala: Anna Marková místo stavby: Jestřebí, Okres Česká Lípa, Liberecký kraj stavba: část: A - ARCHITEKTONICKO-KONSTRUKČNÍ obsah: SKLADBY PODLAH ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: účel: stupeň: měřítko: 1:20 A3 datum: DSP číslo výkresu: A 20

39 CIHELNÁ PŘIZDÍVKA TL. 150 MM S VÝZTUŽNÝMI SLOUPKY 150 NETKANÁ SEPARAČNÍ A OCHRANNÁ GEOTEXTILIE FOLIOVÁ HYDROIZOLACE FATRAFOL 40 NETKANÁ SEPARAČNÍ A OCHRANNÁ GEOTEXTILIE DĚLÍCÍ FOLIE ŽELEZOBETONOVÁ NOSNÁ STĚNA TL. MM 260 D1 - DETAIL IZOLAČNÍ VANY M 1:10 P1 TITANZINKOVÝ PLECH RHEINZINK S1 DETAIL SKLADBY TĚŽKÉHO OBVODOVÉHO PLÁŠTĚ M 1:10 NA ÚHLOVOU STOJATOU DRÁŽKU VODOVZDORNÁ PŘEKLIŽKA TL. 22 MM NOSNÍ HLINÍKOVÝ ROŠT / VĚTRANÁ MEZERA TL. 40 MM NOSNÁ KONSTRUKCE Z TVAROVEK POROTHERM TL. MM S2 DETAIL SKLADBY IZOLAČNÍ VANY POD TERÉNEM M 1:10 NOPOVÁ FOLIE TEPELNÁ IZOLACE XPS TL. 150 MM/ 150 OCHRANNÁ A SEPARAČNÍ GEOTEXTILIE FOLIOVÁ HYDROIZOLACE OCHRANNÁ A SEPARAČNÍ GEOTEXTILIE CEMENTOVÁ OMÍTKA TL. 15 MM ŽELEZOBETONOVÁ NOSNÁ KONSTRUKCE TL. MM , VĚNEC KOTEVNÍ ÚHELNÍK 400 ŽELEZOBETONOVÁ ZÁKLADOVÁ DESKA TL. 400 MM -3, OCHRANNÁ BETONOVÁ MAZANINA TL. 50 MM NETKANÁ SEPARAČNÍ A OCHRANNÁ GEOTEXTILIE FOLIOVÁ HYDROIZOLACE FATRAFOL NETKANÁ SEPARAČNÍ A PODKLADNÍ TEXTILIE PODKLADNÍ BETON TL. 100 MM -3, VYROVNÁVACÍ BETON TL. 200 MM 210 PODSYP 200 MM vedoucí ústavu: doc. Ing. arch. Roman Koucký FAKULTA ARCHITEKTURY vedoucí ústavu: doc. Ing. arch. Roman Koucký FAKULTA ARCHITEKTURY vedoucí projektu: doc. Ing. arch. Irena Šestáková Thákurova 9 Praha 6 - Dejvice vedoucí projektu: doc. Ing. arch. Irena Šestáková Thákurova 9 Praha 6 - Dejvice konzultant: Ing. Bedřiška Vaňková konzultant: Ing. Bedřiška Vaňková vypracovala: Anna Marková vypracovala: Anna Marková místo stavby: Jestřebí, Okres Česká Lípa, Liberecký kraj ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ místo stavby: Jestřebí, Okres Česká Lípa, Liberecký kraj ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ stavba: část: A - ARCHITEKTONICKO-KONSTRUKČNÍ formát: datum: obsah: měřítko: číslo výkresu: DETAIL IZOLAČNÍ VANY 1:20 A 19 účel: stupeň: A3 DSP stavba: část: A - ARCHITEKTONICKO-KONSTRUKČNÍ formát: datum: obsah: měřítko: číslo výkresu: SKLADBY STĚN 1:30 A 22 účel: stupeň: A3 DSP

40 S3 DETAIL SKLADBY ŠIKMÉ STŘECHY M 1:10 PLECHOVÁ STŘEŠNÍ KRYTINA RHEINZINK TL. 7 MM VODOVZDORNÁ PŘEKLIŽKA TL. 12 MM KONTRALATĚ 30x40 MM (VĚTRANÁ MEZERA TL. 40 MM) LATĚ 30 X 40 MM PAROPROPUSTNÁ FOLIE TEPELNÁ IZOLACE Z MINERÁLNÍHO VLÁKNA TL. 210 MM MEZI KROKVE DOTEPLENÍ TEPELNOU IZOLACÍ Z MINERÁLNÍHO VLÁKNA TL. 90 MM POD KROKVE PAROZÁBRANA GUTTAFOL DB BLAU SDK PODHLED TL. 12 MM S3 DETAIL SKLADBY ŠIKMÉ STŘECHY M 1:10 S4 DETAIL SKLADBY PLOCHÉ STŘECHY M 1:10 PLECHOVÁ STŘEŠNÍ KRYTINA RHEINZINK TL. 7 MM VODOVZDORNÁ PŘEKLIŽKA TL. 12 MM KONTRALATĚ 30x40 MM (VĚTRANÁ MEZERA TL. 40 MM) LATĚ 30 X 40 MM PAROPROPUSTNÁ FOLIE TEPELNÁ IZOLACE Z MINERÁLNÍHO VLÁKNA TL. 210 MM MEZI KROKVE DOTEPLENÍ TEPELNOU IZOLACÍ Z MINERÁLNÍHO VLÁKNA TL. 40 MM POD KROKVE PAROZÁBRANA GUTTAFOL DB BLAU SDK PODHLED TL. 12 MM PLECHOVÁ KRYTINA RHEINZINK TL. 7 MM STRUKTUROVANÁ DĚLÍCÍ ROHOŽ DELTA-TRELA PLUS VODOVZDORNÁ PŘEKLIŽKA TL. 12MM NETKANÁ SEPARAČNÍ A OCHRANNÁ GEOTEXTILIE FOLIOVÁ HYDROIZOLACE FATRAFOL 810 NETKANÁ SEPARAČNÍ A PODKLADNÍ GEOTEXTILIE TEPELNÁ IZOLACE Z GRAFITOVÉHO POLYSTYRENU TL. MIN 200 MM PAROZÁBRANA GUTTAFOL DB BLAU SPÁDOVÁ VRSTVA - LEHČENÝ BETON, 1 K OKRAJI, MIN. 20 MM 90 ŽELEZOBETONOVÁ MONOLITICKÁ STROPNÍ DESKA TL. MM SDK PODHLED TL. 12 MM vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková Anna Marková FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice místo stavby: stavba: část: Jestřebí, Okres Česká Lípa, Liberecký kraj A - ARCHITEKTONICKO-KONSTRUKČNÍ ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: SKLADBY STŘECH 1:10 A 21 účel: stupeň: A3 DSP

41 D4 - DETAIL NAPOJENÍ TOP NA STŘEŠNÍ KONSTRUKCI M 1: PLECHOVÁ STŘEŠNÍ KRYTINA RHEINZINK TL. 7 MM VODOVZDORNÁ PŘEKLIŽKA TL. 12 MM KONTRALATĚ 30x40 MM (VĚTRANÁ MEZERA TL. 40 MM) LATĚ 30 X 40 MM PAROPROPUSTNÁ FOLIE TEPELNÁ IZOLACE Z MINERÁLNÍHO VLÁKNA TL. 210 MM MEZI KROKVE DOTEPLENÍ TEPELNOU IZOLACÍ Z MINERÁLNÍHO VLÁKNA TL. 90 MM POD KROKVE PAROZÁBRANA GUTTAFOL DB BLAU NOSNÝ ROŠT SDK PODHLEDU SDK PODHLED TL. 12 MM RHEINZINK NA DVOJITOU STOJATOU DRÁŽKU 1 D6 - DETAIL U POZEDNICE M 1:10 PLECHOVÁ STŘEŠNÍ KRYTINA RHEINZINK STRUKTUROVANÁ DĚLÍCÍ ROHOŽ DELTA-TRELA PLUS VODOVZDORNÁ PŘEKLIŽKA TL. 22mm MŘÍŽKA PROTI HMYZU DŘEVĚNÉ NOSNÉ PROFILY Z VODOVZDORNÉ PŘEKLIŽKY NETKANÁ SEPARAČNÍ A OCHRANNÁ GEOTEXTILIE FOLIOVÁ HYDROIZOLACE FATRAFOL 810 NETKANÁ SEPARAČNÍ A PODKLADNÍ GEOTEXTILIE TEPELNÁ IZOLACE Z GRAFITOVÉHO POLYSTYRENU TL. MIN 200mm VE SPÁDU 1 K OKRAJI PAROZÁBRANA GUTTAFOL DB BLAU ŽELEZOBETONOVÁ MONOLITICKÁ STROPNÍ DESKA TL. mm TEPELNÁ IZOLACE LAŤ NOSNÝ PROFIL 180x140 MM 7,630 MŘÍŽKA PROTI HMYZU RHEINZINK NA DVOJITOU STOJATOU DRÁŽKU POZEDNICE 180x140 MM OKAPNÍ ŽLAB D=150MM KROKEV 170x210 MM KOTVENÍ POZEDNICE ÚHELNÍKEM BOVA-NAIL DISTANČNÍ PROFIL KRYCÍ LIŠTA NADPRAŽÍ OKENNÍ PROFIL OMÍTKA vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: místo stavby: stavba: část: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková Anna Marková Jestřebí, Okres Česká Lípa, Liberecký kraj A - ARCHITEKTONICKO-KONSTRUKČNÍ FAKULTA ARCHITEKTURY formát: obsah: měřítko: číslo výkresu: UKONČENÍ PLOCHÉ STŘECHY U OKAPU 1:20 A 23 účel: stupeň: A3 datum: Thákurova 9 Praha 6 - Dejvice ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ DSP DŘEVĚNÝ OBKLAD TL. 12 MM VĚTRANÁ MEZERA 40 MM NOSNÝ ROŠT TEPELNÁ IZOLACE TL. 150 MM ŽELEZOBETONOVÁ NOSNÁ KONSTRUKCE TL. MM vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: místo stavby: stavba: část: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková Anna Marková Jestřebí, Okres Česká Lípa, Liberecký kraj A - ARCHITEKTONICKO-KONSTRUKČNÍ FAKULTA ARCHITEKTURY ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: UKONČENÍ ŠIKMÉ STŘECHY U OKAPU 1:20 A 24 účel: stupeň: A3 Thákurova 9 Praha 6 - Dejvice DSP

42 SEZNAM VÝPLNÍ OTVORŮ OZN. ROZMĚRY POPIS PRVKU PODLAŽÍ POČET D1 P D2 P X mm X mm D3 L X mm D4 D5 D6 P D7 L D8 L D9 D10 P Vnitřní typové dveře, jednokřídlé, zámek obyčejný,kování - klika z obou stran, zárubeň dřevěná obložková bez prahu Vnitřní typové dveře, jednokřídlé, kování - klika z obou stran, zárubeň rámová ocelová bez prahu Vnitřní typové dveře, jednokřídlé, kování - klika z obou stran, zárubeň dřevěná, obložková, bez prahu 0 X mm Vnitřní typové dveře, dvoukřídlé, kování - klika z obou stran, zárubeň rámová,ocelová, bez prahu 3200 X 2350 mm Garážová vrata, dvoukřídlá rolovací, ocelový rám, elektrický pohon otevírání 700 X mm Vnitřní typové dveře, jednokřídlé, zámek obyčejný, kování - klika z obou stran, zárubeň rámová, ocelová, bez prahu X mm Vnitřní typové dveře, jednokřídlé, zámek obyčejný, kování - klika z obou stran, zárubeň rámová, ocelová, bez prahu 700 X mm Vnitřní typové dveře, jednokřídlé, zámek obyčejný, kování - klika z obou stran, zárubeň rámová, ocelová, bez prahu X mm Vnitřní typové dveře, kyvné, barové, kování - klika z obou stran, zárubeň dřevěná, obložková bez prahu X mm Venkovní typové dveře, celoplošně prosklené, otevíravé dovnitř, zámek s vložkou, kování - klika z obou stran zárubeň je součástí sestavy D11 L D12 P O1 O2 O3 O4 O5 O6 O7 X mm 700 X 1000 mm vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: místo stavby: stavba: část: Sestava s dveřmi, dveře celoplošně prosklené, otevíravé dovnitř, zámek s vložkou, kování - z vnitřní strany klika, z vnější koule, zárubeň je součástí sestavy Okno jednodílné otevíravé dovnitř a sklápěcí dovnitř, materiál dřevo, barva hnědá, izolační dvojsklo s bezpečnostní folií 1500 X 1500 mm Okno jednodílné, otevíravé dovnitř a sklápěcí dovnitř, materiál dřevo, barva hnědá, izolační dvojsklo s bezpečnostní folií doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková Anna Marková Jestřebí, Okres Česká Lípa, Liberecký kraj A - ARCHITEKTONICKO KONSTRUKČNÍ FAKULTA ARCHITEKTURY ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: TABULKA VÝPLNÍ OTVORŮ 1:100 A 25 účel: stupeň: 1 1 X mm Vnitřní typové dveře, jednokřídlé, zámek obyčejný,kování - klika z obou -1 1 stran, zárubeň rámová ocelová bez prahu X 1500 mm Okno jednodílné otevíravé dovnitř a sklápěcí dovnitř, materiál dřevo, barva hnědá, izolační dvojsklo s bezpečnostní folií 2200 X 2400 mm Francouzské okno, dvojdílné, jeden díl otevíravý dovnitř a sklápěcí dovnitř, druhý díl pevně zasklený, materiál dřevo, barva hnědá, izolační dvojsklo s bezpečnostní folií X 1500 mm Střešní okno výklopné ven, jednodílné, materiál dřevo, barva hnědá, izolační dvojsklo s bezpečnostní folií X 1400 mm Doplňkové okno, neotevíravé, jednodílné, materiál dřevo, barva hnědá, izolační dvojsklo s bezpečnostní folií X 4400 mm Střešní okno s doplňkovým oknem přesdvě podlaží, materiál dřevo, barva hnědá, izolační dvojsklo s bezpečnostní folií A Thákurova 9 Praha 6 - Dejvice DSP

43 SEZNAM TRUHLÁŘSKÝCH VÝROBKŮ OZN. ROZMĚRY POPIS PRVKU PODLAŽÍ POČET SEZNAM KLEMPÍŘSKÝCH A ZÁMEČNICKÝCH PRVKŮ OZN. ROZMĚRY POPIS PRVKU PODLAŽÍ POČET T1 T2 T3 T4 T5 T6 T7 T X 2600 X 600 mm 2400 X 2600 X 600 mm 2030 X 2600 X 600 mm 2040 X 2600 X 600 mm 2 X 3 X 600 mm 1000 X 3 X mm 2330 X 3 X 600 mm 2330 X 3 X 600 mm T X 2600 X 1020 mm T10 T11 T12 T X 2600 X 600 mm 550 X 2100 X 850 mm 230 X 1500 X 35 mm 230 X X 35 mm Vestavěná skříň bez zadní stěny, dveře dřevotřískové lamino, posuvné Vestavěná skříň bez zadní stěny, v pravé části prostor pro dveře, dveře skříně dřevotřískovévlamino, otevíravé Vestavěná skříň bez zadní stěny, ve střední části prostor pro dveře, dveře skříně dřevotřískovévlamino, otevíravé Vestavěná skříň bez zadní stěny, dveře dřevotřískové lamino, posuvné Vestavěná skříň bez zadní stěny, dveře dřevotřískové lamino, posuvné Vestavěná skříň bez zadní stěny, dveře dřevotřískové lamino, posuvné Vestavěná skříň bez zadní stěny, dveře dřevotřískové lamino, posuvné Vestavěná skříň bez zadní stěny, uprostřed prostor pro dveře, dveře dřevotřískové lamino, posuvné Vestavěná skříň bez zadní stěny, dveře dřevotřískové lamino, posuvné Vestavěná skříň bez zadní stěny, vpravo prostor pro šachtu,dveře dřevotřískové lamino, posuvné Kuchyňský ostrůvek, dřevotřískové lamino, vlevo prostor pro sporák Vnitřní parapet, dřevěný, lakovaný, tl. 35 mm Vnitřní parapet, dřevěný, lakovaný, tl. 35 mm K1 K2 K3 K4 K5 K6 K7 Z1 Z2 Z3 Rozvinutá šířka 420 mm Délka 700 mm Rozvinutá šířka 420 mm Délka 1500 mm Rozvinutá šířka 420 mm Délka mm Rozvinutá šířka 420 mm Délka 2200 mm Rozvinutá šířka 420 mm Délka mm Průměr 150 mm Délka 100 mm, výška 25 mm Délka 5160 mm, výška 1000 mm Délka 0 mm, výška 1000 mm vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: místo stavby: stavba: část: A - ARCHITEKTONICKO KONSTRUKČNÍ Parapetní plech, materiál pozinkovaný plech, lakovaný, kotvení příponkami Parapetní plech, materiál pozinkovaný plech, lakovaný, kotvení příponkami Parapetní plech, materiál pozinkovaný plech, lakovaný, kotvení příponkami Parapetní plech, materiál pozinkovaný plech, lakovaný, kotvení příponkami Parapetní plech, materiál pozinkovaný plech, lakovaný, kotvení příponkami Háky pro okapní žlaby, materiál pozinkovaný plech lakovaný Okapnička, materiál pozinkovaný plech, lakovaný, kotvení příponkami doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Bedřiška Vaňková Anna Marková Zábradlí, materiál ocel, výplň tyčovými prvky tl. 10 mm po 100 mm Zábradlí, materiál ocel, výplň tyčovými prvky tl. 10 mm po 100 mm U stěn pouze madla kotvená do stěny Jestřebí, Okres Česká Lípa, Liberecký kraj formát: K8 Oplechování střešních oken 3 12 K9 Větrací hlavice kanal. potrubí 3 5 Z4 Zábradlí, materiál ocel, výplň tyčovými prvky tl. 10 mm po 100 mm FAKULTA ARCHITEKTURY ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ datum: obsah: měřítko: číslo výkresu: TABULKA ZÁM., KLEMP. A TRUHL. PRVKŮ 1:100 A 26 účel: stupeň: 1 2 A Thákurova 9 Praha 6 - Dejvice DSP

44 M 1:20 O2 OKNO JEDNOKŘÍDLÉ, OTEVÍRAVÉ A SKLÁPĚCÍ DOVNITŘ D12 P DVEŘE VNITŘNÍ, JEDNOKŘÍDLÉ OTOČNÉ, PRAVÉ, BEZPRAHOVÉ, PLNÉ Počet: 1. PP 6 ks 1. NP 7 ks 2. NP 6 ks 3. NP 3 ks Celkem 22 ks M 1:20 CHODBA X SKLEP pro běžné prostředí, vlhkost 60% Materiál: dřevotříska lakovaná Barva: bílá, RAL 9010 Křídlo: x mm, dřevotříska dutinová s lamino folií Zárubeň: rámová, ocelová, zazděná do konstrukce, povrchová úprava RAL 7047, 2010 x 1000 mm, hloubka rámu 90 mm, pohledová šířka rámu 100 mm Práh: není Kování: klika z obou stran, štítek kruhový, materiál nerez, stříbrná povrch matný, kartáčovaná ocel Závěsy: obyčejné, 3 ks Zámek: obyčejný Požární odolnost: bez požární odolnosti Akustické požadavky: bez akustických požadavků Počet: 1. NP 6 ks 2. NP 7 ks 3. NP 4 ks Celkem 17 ks Materiál: dřevo Barva: hnědá, lak, RAL 6022 Zasklení: izolační dvojsklo Rozměr rámu: 78 x 95 mm Křídlo: 33 mm Zasklení energeticky úsporné, venkovní sklo tvrzené, vnitřní sklo lepené bezpečnostní barva skla čirá, reflexe 5% Uokna = 1,4 W/m2*K (součinitel prostupu tepla) Uskla = 1,1 W/m2*K Rw = 35 db (zvuková neprůzvučnost) g = 0,56 % (součinitel prostupu tepelného slunečního záření) Otevírání: dvojkrokovým madlem ve střední části okenního křídla, vyklopení směrem dovnitř o 150 mm, otevírání Ventilační klapka: v horní části okna pro větrání i při zavřeném okně Kotvení: pásky 4x po každé straně do Porothermu Kování: celoobvodové, dodané výrobcem, je součástí okna Parapet:: vnitřní dřevěný T12 (viz truhlářské výrobky) a vnější plechový titanzinkový K2 (viz klempířské výrobky) Stínění: vnější žaluzie Zabezpečení: bezpečnostní folie Pozn.: Všechny rozměry je nutno ověřit zaměřením na místě. Osazení, barevnost, kování a panty budou specifikovány s dodavatelem a odsouhlaseny s projektantem a dodavatelem. Pozn.: Všechny rozměry je nutno ověřit zaměřením na místě. Osazení, barevnost, kování a panty budou specifikovány s dodavatelem a odsouhlaseny s projektantem a dodavatelem.

45 M 1:20 K2 VNĚJŠÍ PLECHOVÝ PARAPET Počet: 1. NP 6 ks 2. NP 7 ks 3. NP 4 ks Celkem 17 ks Materiál: titantinkový plech Barva: RAL 6 Kotvení: příponkami po 500 mm Rozvinutá šířka: 560 mm Délka: 1500 mm Tloušťka plechu: 1 mm Celkové množství vykázáno v metrech s 10% rezervou na prořez Celkem: 28 m Pozn.: Všechny rozměry je nutno ověřit zaměřením na místě. Osazení, barevnost, kování a panty budou specifikovány s dodavatelem a odsouhlaseny s projektantem a dodavatelem M 1:20 T12 VNITŘNÍ DŘEVĚNÝ PARAPET Počet: 1. NP 6 ks 2. NP 7 ks 3. NP 4 ks Celkem 17 ks Materiál: smrk Barva: přírodní, lak RAL 1000 Rozměry: 230 X 1500 X 35 Vnější hrana zaoblená Montáž: do nízkoexpanzní PUR pěny, u okenního profilu podložení těsnící páskou Pozn.: Všechny rozměry je nutno ověřit zaměřením na místě. Osazení, barevnost, kování a panty budou specifikovány s dodavatelem a odsouhlaseny s projektantem a dodavatelem.

46 OBSAH České vysoké učení technické v Praze Fakulta architektury STATICKÁ ČÁST Obsah... 2 Popis objektu... 3 Konstrukční řešení základové konstrukce...3 Konstrukční řešení vrchní stavby...4 Vodorovné konstrukce...4 Konstrukce krovu... 4 Rampa... 4 Výpočet a dimenzování desky a průvlaku...5 NÁZEV STAVBY: Bydlení pod hradem - chráněné bydlení pro osoby s mentálním postižením MÍSTO STAVBY: Jestřebí u České Lípy VYPRACOVAL: Anna Marková DATUM:

47 POPIS OBJEKTU Navrhovaný objekt má jedno podzemní podlaží, dvě nadzemní podlaží a podkroví nad větší částí půdorysné plochy. Suterén je proveden z monolitického betonu tl. mm, stejně tak všechny konstrukce stropů. Stěny nadzemních podlaží jsou vyzděny z tvarovek Porotherm. Obvodové stěny mají tloušťku mm a jsou dotepleny minerální vatou v tloušťce 100mm. Příčky jsou také provedeny z tvarovek Porotherm v tloušťkách daných akustickými požadavky. Fasáda je v prostoru restaurace provedena jako LOP, nad restaurací je řešena jako TOP s plechovou povrchovou úpravou. Zbytek fasády je proveden jako TOP obklad dřevem. Střešní konstrukce je dvojího typu. Nad restaurační částí plochá střecha a nad zbytkem půdorysu sedlová s dřevěným hambálkovým krovem a dvouplášťovou zateplenou skladbou střechy. Povrchová vrstva střechy je provedena z krytiny Rheinzink na dvojitou stojatou drážku. Hladina podzemní vody sahá přibližně 1,1 metru nad základovou spáru a je proto nutné zajistit dostatečné odvodnění staveniště. Zemina je únosná, převážně jílovitá a čedičová hornina třídy těžitelnosti 5. Sněhová oblast je II = 1,05 kn/m2. Použíté materiály nosných konstrukcí: železobeton C 35/45 Porotherm P10/15 dřevo (krov) ocel B500 KONSTRUKČNÍ ŘEŠENÍ ZÁKLADOVÉ KONSTRUKCE Budova je založena na izolační vaně. Základová spára leží v hloubce 3,850 metru, v nezámrzné hloubce. Kvůli dosažení nezámrzné hloubky v oblasti rampy bude zemina vytěžena ještě o 210 mm hlouběji, až na úroveň -4,060 m. Jáma výkopu bude zajištěna záporovým pažením a kvůli vysoké hladině spodní vody budou po obvodu výkopu v pravidelných intervalech provedeny vrtané studně. Podzemní voda bude nepřetržitě odčerpávána po celou dobu stavby základové konstrukce. Na dno stavební jámy bude proveden štěrkový podsyp v tloušťce 210 mm pod budovou a 310 mm pod rampou, na tento podsyp bude proveden vyrovnávací beton v tl. 200, následně podkladní beton v tl. 100 mm. Bude provedena cihlová přizdívka až nad úroveň spodní vody (1500 mm nad základovou spáru). Na cihlovou přizdívku bude provedena foliová hydroizolace chráněná podkladní a ochrannou a separační geotextilií. Následně bude provedena železobetonová základová deska v tl. 400 mm. Základová deska rampy má tl. mm. Nosný systém je stěnový, pouze v prostoru garáží nesen i sloupy. Nosné obvodové stěny suterénu jsou provedeny ze železobetonu v tl. mm. Nosný systém je kombinovaný (stěny příčné i podélné). Vnitřní nosné stěny mají tl. mm, sloupy rozměr 350 x 350 mm. Konstrukční výška je 3,000 m. Nosné stěny rampy mají tl. mm kvůli působícímu tlaku zeminy. KONSTRUKČNÍ ŘEŠENÍ VRCHNÍ STAVBY Vrchní stavba je řešena z tvarovek Porotherm kladených do maltového lože z malty pro tenké spáry. Nosné obvodové stěny mají tloušťku mm, stejně tak vnitřní nosné stěny. Obvodové stěny jsou dotepleny 100 mm minerální vaty. V prostoru podkroví je nosná konstrukce řešena jako železobetonová konzola tl. mm. Konstrukce je doteplena 150 mm minerální vaty. Příčky jsou rovněž z tvarovek Porotherm. V místě, kde je oddělen prostor restaurace od obytných prostor je příčka dvojitá akustická se zvukově izolační vrstvou tl. 50 mm v mezeře mezi příčkovkami. Tato stěna má tloušťku 430 mm. Ostatní příčky mají tloušťku 115 mm. VODOROVNÉ KONSTRUKCE Vodorovné konstrukce jsou řešeny jako jednosměrně pnuté spojité desky nesené stěnami a průvlaky. Jsou vyrobeny ze železobetonu. Průvlaky mají rozměr 350 x 500 mm v suterénu, v 1. NP x 500 mm. Stropní desky jsou monolitické železobetonové o tl. mm. Ve stropních deskách budou provedeny prostupy TZB patřičných velikostí. Nosná konstrukce je z monolitického železobetonu C35/45 ztuženého ocelí B500. KONSTRUKCE KROVU Střešní konstrukce má sklon 40, konstrukce krovu je dřevěná, se dvěma hambálky, zavětrovaná pásy BOVA-NAIL. Hambálky jsou pro lepší přenesení zatížení spojeny závitovými tyčemi. Pozednice je šikmo usazená na železobetonové nadezdívce výšky 1 mm vykonzolované ze stropní desky. RAMPA

48 Do suterénu objektu je svedena jednosměrná rampa světlé šířky 3,200 m. Rampa je pouze zčásti krytá, zastřešení je oddilatováno od zbytku stavby a vyspádováno k okraji. V roznášecí vrstvě skladby rampy je veden odporový drát, pro použití v případě nízkých teplot. Rampa je oddilatována od zbytku stavby, aby se zabránilo poruchám vzniklým od případných objemových změn materiálů. VÝPOČET A DIMENZOVÁNÍ DESKY A PRŮVLAKU SKLADBA STŘECHY char. zatížení (kn/m2) Rheinzink 0,007 m γ = 72,0 kn/m3 0,504 Vodovzd. Překližka 0,012 m γ = 5,0 kn/m3 0,06 Dřevo krovu krokev 0,21*0,17=0,0357m2 latě 0,03*0,04*18 (počet latí)= 0,0216 m2 = 0,0573 m2 γ = 4,8 kn/m3 0,275 Hydroizolace 0,02 m γ = 15,0 kn/m3 0,3 Parozábrana 0,02 m γ = 15,0 kn/m3 0,3 SDK 12,5 0,0125 γ = 6,4 kn/m3 0,08 Gk = 1,520 kn/m2 *1,35 Gd = 2,052 kn/m2 ZATÍŽENÍ SNĚHEM sněhová oblast II zatížení Sk = 1,05 kn/m2 (Gk+Qk) = 1,52 + 0,756 = 2,276 kn/m2 (Gd + Qd) = 2, ,134 = 3,186 kn/m2 SKLADBA PODLAHY 1. NP Keramická dlažba 0,015 γ = 22,0 kn/m3 0,330 Lepidlo 0,005 γ = 16,0 kn/m3 0,080 Bet. mazanina 0,045 γ = 24,0 kn/m3 1,080 Tep. izolace 0,090 γ = 1,4 kn/m3 0,126 Železobeton 6, Gk = 7,866 kn/m2 *1,35 Gd = 10,619 kn/m2 SKLADBA PODLAHY 2. NP Keramická dlažba 0,015 γ = 22,0 kn/m3 0,330 Lepidlo 0,005 γ = 16,0 kn/m3 0,080 Bet. mazanina 0,040 γ = 24,0 kn/m3 0,960 Tep. izolace 0,040 γ = 1,4 kn/m3 0,056 Železobeton 6, Gk = 7,676 kn/m2 *1,35 Gd = 10,363 kn/m2 s = µ * Ce * Ct * Sk (kn/m2) µ = 0,8 Ce = 0,9 Ct = 1 s = 0,8 * 0,9 * 1 * 1,05 s = 0,756 kn/m2 PROMĚNNÉ ZATÍŽENÍ byty Qk = 1,5 kn/m2 * 1,5 Qd = 2,25 kn/m2 ZATÍŽENÍ OD DESKY PRO 1. NP Qk = 0,756 kn/m2 *1,5 Qd = 1,134 kn/m2 (Gk + Qk) = 7, ,5 = 9,366 kn/m2 (Gd + Qd) = 10, ,25 = 12,869 kn/m2

49 ZATÍŽENÍ OD DESKY PRO 2. NP 7,676 * 0,4 * 4,725 = 14,508 (Gk + Qk) = 7, ,5 = 9,176 kn/m2 (Gk + Qk) = 10, ,25 = 12,613 kn/m2 Gk = 22,158 kn/m * 1,35 Gd = 29,913 kn/m ZATÍŽENÍ NA STĚNU POD STŘECHOU Stálé: vlastní tíha tl. * h * γ 0,25 * 1,3 * 25 = 8,125 zátěž od střechy Gk * zš zš. ½ rozponu střechy (4725 mm) * 0,4 1,52 * 4,725 * 0,4 = 2,873 Gk = 8, ,873 = 10,998 kn/m *1,35 Gd = 14,847 kn/m Proměnné: užitné od střechy Qk * zš 0,756 * 0,4 * 4,725 = 1,429 kn/m Proměnné: užitné od desky Qk * zš 1,5 * 0,4 * 4,725 = 2,835 kn/m Qk = 2,835 kn/m *1,5 Qd = 4,253 kn/m (Gk+Qk) = 22, ,835 = 24,993 kn/m (Gd+Qd) = 29, ,253 = 34,166 kn/m ZATÍŽENÍ PRŮVLAKU POD STROPEM Stálé: Qk = 1,429 kn/m *1,5 Qd = 2,146 kn/m (Gk + Qk) = 10, ,429 = 12,427 kn/m (Gd + Qd) = 14, ,146 = 16,993 kn/m ZATÍŽENÍ NA STĚNU POD STROPEM vlastní tíha b * h * γ 0,35 * 0,5 * 25 = 4,375 zatížení od stropu 1.NP Gk * zš 7,866 * 0,4 * 4,725 = 14,867 Gk = 19,242 kn/m *1,35 Gd = 25,977 kn/m Stálé: Proměnné: vlastní tíha tl. * h * γ γ = 7,7 kn/m3 (POROTHERM) 0,3 * 2,5 * 7,7 = 5,775 tíha věnce b * h * γ 0,25 * 0,25 * 25 = 1,875 zatížení od desky Gk * zš užitné od stropu Qk * zš 1,5 * 0,4 * 4,725 = 2,835 Qk = 2,835 kn/m * 1,5 Qd = 4,253 kn/m

50 (Gk+Qk) = 19, ,835 = 22,077 kn/m (Gd + Qd) = 25, ,253 = 30,230 kn/m CELKOVÉ ZATÍŽENÍ NA PRŮVLAK Charakteristické: minimální krytí c = 15 mm třmínek průměru 8 mm výztuž průměru 22 mm d1 = c + třmínek + ½ průměru výztuže d1 = = 39 mm d = h d1 = 0,5 0,039 = 0,461 m zatížení na stěnu pod střechou 12,427 kn/m 2 x zatížení na stěnu pod stropem 2 x 24,993 kn/m zatížení průvlaku pod stropem 22,077 kn/m (Gk+Qk) = 84, kn/m Návrhové: zatížení na stěnu pod střechou 16,993 kn/m 2 x zatížení na stěnu pod stropem 2 x 34,166 kn/m zatížení průvlaku pod stropem 30,230 kn/m (Gd + Qd) = 115,555 kn/m M1 = 1/10 * Q * l 2 = (0,6 * 4, ,5*3,4) 2 *1/10 * 84, = 178,392 knm M2 = 1/12 * Q * l 2 = 1/12 * 84, * 3,4 2 = 81,392 knm NÁVRH VÝZTUŽE PRO M2 = 81,392 knm µ = M2 / b * d 2 * Fcd = 81,392 / 0,35 * 0,461 2 * 23,33 * 10 3 = 0,0469 µ = 0, ω = 0, ξ = 0,064 ξ = 0,064 je menší ξ max = 0,45 PLOCHA VÝZTUŽE Asd = ω * b * d * Fcd/Fyd = 0,0513 * 0,35 * 0,461 * 23,33 / 434,78 Asd = 444,152 mm2 DIMENZOVÁNÍ PRŮVLAKU POD STROPEM podle tabulky Beton C 35/45 Fcd = 35/1,5 = 23,33 Mpa Ocel B 500 Fyk = 500 Fyd = 500/1,5 = 434,78 Mpa Asd = 452 mm2 počet prutů 4 průměr prutů 12 mm POSOUZENÍ Hp = 0,5 m Bp = 0,35 m Hd = 0,25 m Předpoklad: ρd = Asd / b*d = 452 * 10-6 / 0,35 * 0,461 = 0,00280 ρ = 0,0028 je větší ρmin = 0,0015 ρh = Asd / b * h = 452 * 10-6 / 0,35 * 0,5 = 0,00258 ρ = 0,00258 je menší ρmax = 0,04

51 Mrd = Asd * Fyd * z z = 0,9*d = 0,9*0,461 = 0,415 Mrd = 452 * 10-6 * * 0,415 Mrd = 81,556 knm Mrd = 183,682 knm Mrd = 183,682 knm je větší než M1 = 178,392 knm Mrd = 81,556 knm je větší než M2 = 81,392 knm VYHOVUJE VYHOVUJE DIMENZOVÁNÍ STROPNÍ DESKY NÁVRH VÝZTUŽE PRO M1 = 178,392 knm µ = M1 / b * d 2 * Fcd = 178,392 / 0,35 * 0,461 2 * 23,33 * 10 3 = 0,1030 µ = 0, ω = 0,117.. ξ = 0,146 ξ = 0,146 je menší ξ max = 0,45 PLOCHA VÝZTUŽE Asd = ω * b * d * Fcd/Fyd = 0,117 * 0,35 * 0,461 * 23,33 / 434,78 Asd = 1012,978 mm2 podle tabulky Asd = 1018 mm2 počet prutů 4 průměr prutů 18 mm POSOUZENÍ ρd = Asd / b*d = 1018 * 10-6 / 0,35 * 0,461 = 0,0063 ρ = 0,0063 je větší ρmin = 0,0015 ρh = Asd / b * h = 1018 * 10-6 / 0,35 * 0,5 = 0,00679 ρ = 0,00679 je menší ρmax = 0,04 M1 = 1/10 * Q * l 2 M1 = 1/10 * 9,366 * (0,6 * 4, ,5 * 5,375) 2 M1 = 28,564 knm M2 = 1/12 * Q * l 2 M2 = 1/12 * 9,366 * 5,375 2 M2 = 22,549 knm Předpoklad: h = 0,m d1 = c + ½ průměru výztuže c min = 15 mm průměr výztuže 14 mm d1 = /2 = 22 mm d = h d1 = 0, 0,022 = 0,228 m DIMENZOVÁNÍ PRO M1 = 28,564 knm µ = M1 / b * d 2 * α * Fcd = 28,564 * 10-3 / 1* 0,228 2 * 23,33 * 1 = 0,0236 µ = 0, ω = 0, ξ = 0,038 ξ = 0,038 je menší ξ max = 0,45 PLOCHA VÝZTUŽE Mrd = Asd * Fyd * z z = 0,9*d = 0,9*0,461 = 0,415 Mrd = 1018 * 10-6 * * 0,415 Asd = ω * b * d * α * Fcd/Fyd = 0,0305 * 1000* 228 * 1 * 23,33 / 434,78 Asd = 373,147 mm2

52 podle tabulky Asd = 385 mm2 vzdálenost prutů 100 mm průměr prutů 7 mm POSOUZENÍ ρd = Asd / b*d = 385 * 10-6 / 1 * 0,228 = 0,00169 ρ = 0,00169 je větší ρmin = 0,0015 ρh = Asd / b * h = 385 * 10-6 / 0,35 * 0,5 = 0,00154 ρ = 0,00154 je menší ρmax = 0,04 Mrd = Asd * Fyd * z z = 0,9*d = 0,9*0,228 = 0,205 Mrd = 385 * 10-6 * * 0,205 Mrd = 34,315 knm Mrd = 34,315 knm je větší než M1 = 28,564 knm Asd = 359 mm2 vzdálenost prutů 140 mm průměr prutů 8 mm POSOUZENÍ ρd = Asd / b*d = 359 * 10-6 / 1 * 0,228 = 0,00157 ρ = 0,00157 je větší ρmin = 0,0015 ρh = Asd / b * h = 359 * 10-6 / 1 * 0,25 = 0,00144 ρ = 0,00144 je menší ρmax = 0,04 Mrd = Asd * Fyd * z z = 0,9*d = 0,9*0,228 = 0,205 Mrd = 359 * 10-6 * * 0,205 Mrd = 31,998 knm Mrd = 31,998 knm je větší než M1 = 22,549 knm VYHOVUJE VYHOVUJE DIMENZOVÁNÍ PRO M2 = 22,549 knm µ = M2 / b * d 2 * α * Fcd = 22,549 * 10-3 / 1* 0,228 2 * 23,33 * 1 = 0,01165 µ = 0, ω = 0, ξ = 0,025 ξ = 0,025 je menší ξ max = 0,45 PLOCHA VÝZTUŽE Asd = ω * b * d * α * Fcd/Fyd = 0,0202 * 1000* 228 * 1 * 23,33 / 434,78 Asd = 247,133 mm2 podle tabulky

53 VÝKRES ZÁKLADŮ A-A B-B C-C C-C B-B B-B A-A D-D D-D vedoucí ústavu: doc. Ing. arch. Roman Koucký vedoucí projektu: konzultant: vypracovala: místo stavby: stavba: část: doc. Ing. arch. Irena Šestáková doc. Ing. Karel Lorenz, Csc. Anna Marková Jestřebí, Okres Česká Lípa, Liberecký kraj A - ARCHITEKTONICKO KONSTRUKČNÍ formát: datum: obsah: měřítko: číslo výkresu: VÝKRES ZÁKLADŮ 1:150 B 01 FAKULTA ARCHITEKTURY ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ účel: A3 stupeň: DSP Thákurova 9 Praha 6 - Dejvice

54 7000 VÝKRES KROVU ,5% 0,5% 0,5% 0,5% 11, ,600 10,800 10,600 10, závitová tyč závitová tyč 8,800 objímka hambálku 8,600 objímka hambálku , ,5% 0,5% 0,5% 0,5% KOTVIT MAXIMÁLNĚ PO DVOU METRECH 6, DŘEVO POHOTHERM ŽELEZOBETON VÝPOČET PRVKŮ KROVU PRO PLECHOVOU KRYTINU a - délka prvku od podpory k podpoře POZEDNICE h=140 mm b=180 mm KROKEV A HAMBÁLEK h=30a + 20 h=30*6, = 206,96 h=210 mm vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková doc. Ing. Karel Lorenz, Csc. Anna Marková FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice TEPELNÁ IZOLACE b=4h/5 b=4*210 / 5 = 168 b=170mm Zavětrování tahovými pásy BOVA místo stavby: stavba: část: Jestřebí, Okres Česká Lípa, Liberecký kraj A - ARCHITEKTONICKO KONSTRUKČNÍ ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: VÝKRES KROVU 1:100 B 02 účel: stupeň: A3 DSP

55 VÝKRES TVARU STROPNÍ DESKY NAD SUTERENÉM D ,600 S1 D , ,100-0,350-2,945-3,100-3,500-0,100-0, , D2 P1 D S ,100-0, ,100-0,100-0, Dilatace -0,100-0, ,030-0,100-0, ,600-0,350-0,600-0,100-0, D4-0,100-0,350-0,100-0,350-0,100-0,100-0,350-0, VÝPOČET: DESKA D1: Hd = ( ) L L = 4450 mm H1 = 25 1 * 4450 = 178 mm H2 = 35 1 * 4450 = 127 mm H = mm D2: L = 5375 mm H1 = 25 1 * 5375 = 215 mm H2 = 35 1 * 5375 = 154 mm D3: L = 4725 mm H1 = 25 1 * 4725 = 189 mm H2 = 35 1 * 4725 = 135 mm D4: L = 7500 mm H1= 1 25 * 7500 = mm H2 = 1 35 * 7500 = 214 mm Dle výpočtu pro h = mm PRŮVLAK P1: Hp = ( ) L L1 = 1 8 * 4850 = 606 mm L2 = 1 12 * 4850 = 404 mm Dle výpočtu h = 500mm Bp = ( ) Hp B1 = 1 2 * 500 = mm B2 = 1 3 * 500 = 167 mm Dle výpočtu b = 350 mm D1 DESKA P1 PRŮVLAK S1 SLOUP POROTHERM ŽELEZOBETON TL. 40 MM vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková doc. Ing. Karel Lorenz, Csc. Anna Marková FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice místo stavby: stavba: část: B - STATICKÁ Jestřebí, Okres Česká Lípa, Liberecký kraj ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: VÝKRES TVARU STROPNÍ DESKY NAD SUTERÉNEM 1:100 B 03 účel: stupeň: A3 DSP

56 VÝKRES TVARU STROPNÍ DESKY NAD 1. NP TEPELNÁ IZOLACE VLOŽENÁ DO BEDNĚNÍ P2 D , 2,650 2, , 2,650 2, , 2, 2, 2,650 2,400 OSAZENÍ SCHODIŠTĚ 2,650 2,650 2, ,650 D2 D S3 S4 S P3 2, 2, 2,650 D4 2, 2,650 2,650 2, ,400 2, VŠECHNY DVEŘE MAJÍ STEJNĚ VYSOKÉ NADPRAŽÍ ,400 2, , OSAZENÍ SCHODIŠTĚ , 2,650 2, ,650 2, , 2,650 2, TEPELNÁ IZOLACE VLOŽENÁ DO BEDNĚNÍ VŠECHNA OKNA MAJÍ STEJNĚ VYSOKÉ NADPRAŽÍ TABULKA PŘEKLADŮ číslo šířka otvoru rozměr překladu počet D1 DESKA P1 PRŮVLAK S1 SLOUP R1 PREFABRIKÁT 70x238x1 70x238x x238x x238x0 1 DETAIL ULOŽENÍ SCHODIŠTĚ M 1:20 POROTHERM ŽELEZOBETON TL. 40 MM KOTEVNÍ PROFIL KERAMICKÁ DLAŽBA TL. 15 MM LEPIDLO TL. 5MM ROZNÁŠECÍ VRSTVA (BETONOVÁ MAZANINA) 45 MM DILATACE TEPELNÁ IZOLACE (MINERÁLNÍ VLÁKNO) TL.85 MM ŽELEZOBETONOVÁ STROPNÍ DESKA TL. MM vedoucí ústavu: vedoucí projektu: konzultant: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková doc. Ing. Karel Lorenz, Csc. FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice vypracovala: Anna Marková místo stavby: stavba: část: B - STATICKÁ Jestřebí, Okres Česká Lípa, Liberecký kraj ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: VÝKRES TVARU STROPNÍ DESKY NAD 1. NP 1:100 B 04 účel: stupeň: A3 DSP

57 VÝKRES TVARU STROPNÍ DESKY NAD 2. NP , 5,650 5, ,500 Mezipodesta osazena na vyzdívku provedenou na náležitě dimenzované stropní desce D2 D3 6,500 D1 6,500 6,500 5, 5, 6, 6, 6, 600 5,650 5,400 6,000 5, , ,650 5, , 5,650 6, , , VIZ. DETAIL ULOŽENÍ SCHODIŠTĚ Mezipodesta osazena na vyzdívku provedenou na náležitě dimenzované stropní desce 5, D4 5,650 5, , 5, TABULKA PŘEKLADŮ číslo šířka otvoru rozměr překladu počet D1 DESKA P1 PRŮVLAK S1 SLOUP R1 PREFABRIKÁT DETAIL ULOŽENÍ SCHODIŠTĚ M 1:20 70x238x1 6 70x238x2 1 KOTEVNÍ DESTIČKY KOTEVNÍ DESTIČKY POLYURETANOVÁ PODLOŽKA SVAR KERAMICKÁ DLAŽBA TL. 15 MM LEPIDLO TL. 5MM ROZNÁŠECÍ VRSTVA (BETONOVÁ MAZANINA) 45 MM DILATACE TEPELNÁ IZOLACE (MINERÁLNÍ VLÁKNO) TL.85 MM ŽELEZOBETONOVÁ STROPNÍ DESKA TL. MM POROTHERM ŽELEZOBETON TL. 40 MM vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková doc. Ing. Karel Lorenz, Csc. Anna Marková FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice místo stavby: stavba: část: B - STATICKÁ Jestřebí, Okres Česká Lípa, Liberecký kraj ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: VÝKRES TVARU STROPNÍ DESKY NAD 2. NP 1:100 B 05 účel: stupeň: A3 DSP

58 OBSAH České vysoké učení technické v Praze Fakulta architektury TECHNICKÉ ZAŘÍZENÍ BUDOV Obsah... 2 Zkratky používané v textu... 3 Popis objektu... 3 Větrání... 3 Vytápění...4 Vnitřní vodovod... 4 Kanalizace... 6 Plynovod... 7 Elektrorozvody...7 Nakládání s odpadem...7 NÁZEV STAVBY: Bydlení pod hradem - chráněné bydlení pro osoby s mentálním postižením MÍSTO STAVBY: Jestřebí u České Lípy VYPRACOVAL: Anna Marková DATUM: PROHLÁŠENÍ Prohlašuji, že jsem předloženou bakalářskou práci vypracovala samostatně a že jsem uvedla veškeré použité informační zdroje v souladu s Metodickým pokynem o etické přípravě vysokoškolských závěrečných prací.

59 ZKRATKY POUŽÍVANÉ V TEXTU TOP = těžký obvodový plášť, LOP = lehký obvodový plášť, TKO = tuhý komunální odpad, HUP = hlavní uzávěr plynu, TV = teplá voda POPIS OBJEKTU Řešeným objektem je jedna ze dvou budov určených pro chráněné bydlení mentálně postižených osob v obci Jestřebí u České Lípy.Stavební parcela se nachází v centru obce, v přímé vazbě na historické objekty kaple, kostela a torza hradu. V současné době je pozemek zatravněn a není využíván. V minulosti zde stávala hospodářská budova, která byla stržena. Na okolních pozemcích se nacházejí rodinné domy a hospodářské budovy. Nejbližší budovy se nachází ve vzdálenosti 7 m od řešeného objektu. Přístup na pozemek je pro pěší možný z ulic na jižní a severní straně pozemku, příjezd je možný pouze od jihu. Na pozemku jsou umístěna čtyři parkovací místa a v suterénu budovy garáže pro zásobování. Do suterénu je přístup umožněn rampou, která je vyhřívaná a není krytá. Navrhovaný objekt má jedno podzemní podlaží, dvě nadzemní podlaží a podkroví nad větší částí půdorysné plochy. Hlavní vstup do budovy je veden ze strany od ulice, další vstup vede přes restauraci. V přízemí se nachází jeden kompletně bezbariérový byt 3+kk a v patře další čtyři byty. Jeden 1+kk, jeden 3+kk a dvakrát mezonetový 4+kk. Budova je dimenzována pro bydlení jedenácti osob. V přízemí se nachází restaurace. Suterén je proveden z monolitického betonu, stejně tak všechny konstrukce stropů. Stěny nadzemních podlaží jsou vyzděny z tvarovek Porotherm. Obvodové stěny mají tloušťku mm a jsou dotepleny minerální vatou v tloušťce 100mm. Příčky jsou také provedeny z tvarovek Porotherm v tloušťkách daných akustickými požadavky. Fasáda je v prostoru restaurace provedena jako LOP, nad restaurací je řešena jako TOP s plechovou povrchovou úpravou. Zbytek fasády je proveden jako TOP obklad dřevem. Střešní konstrukce je dvojího typu. Nad restaurační částí plochá střecha a nad zbytkem půdorysu sedlová s dřevěným hambálkovým krovem a dvouplášťovou zateplenou skladbou střechy. Povrchová vrstva střechy je provedena z krytiny Rheinzink na dvojitou stojatou drážku. Pod ulicí sousedící s pozemkem jsou vedeny všechny potřebné inženýrské sítě. Vedení nízkého napětí, středotlaký plynovod, vodovodní potrubí a jednotná kanalizační stoka. VĚTRÁNÍ Většina místností budovy je větrána přirozeně okny. Přívod vzduchu do místnosti je zajištěn přirozeně, infiltrací okny a dvěřmi, odvod stejně tak. Některé prostory bez oken jsou odvětrány druhotně, přes přilehlé místnosti nebo skrze mřížku na fasádě. Digestoře jsou navrženy s uhlíkovým filtrem. Restaurace je klimatizována za pomoci lokálních klimatizačních jednotek. VYTÁPĚNÍ Objekt je vytápěn teplovodním otopným systémem s teplotním spádem 65/55 C. Zdrojem tepla je plynový kotel, který zároveň zajišťuje také ohřev teplé vody. Kotel je umístěn v kotelně v 1. PP objektu. Otopná soustava je navržena jako dvoutrubková s převládajícím horizontálním rozvodem v měděném provedení. Rozvod je veden převážně skrytě, pod omítkou. Navržená otopná tělesa jsou desková, v koupelnách je navržena kombinace podlahového vytápění s topnými žebříky. V obytných místnostech a v restauraci jsou navrženy podlahové konvektory. Expanzní nádoba je uzavřená a nachází se v nejnižším podlaží u kotle. Odvzdušnění soustavy je navrženo na otopných tělesech. Spaliny jsou odváděny komínem, který je umístěn vně dispozice. VNITŘNÍ VODOVOD Vnitřní vodovod je napojen na veřejný vodovodní řad pomocí připojovacího potrubí. Přípojka je navržena z PVC. Vodoměrná šachta je umístěna vně objektu, u hranice pozemku a obsahuje uzávěr vnitřního vodovodu. Hlavní uzávěr vody se nachízí v objektu v prostoru kotelny v 1. PP. Teplá užitková voda je připravována centrálně v zásobníku ohřívaném plynovým kotlem. Trubní rozvody vedou v instalačních šachtách a zasekané v drážce ve stěně pod stropní konstrukcí. Pro zajištění stálé teploty teplé užitkové vody je zřízeno cirkulační potrubí. Potrubí je plastové, tepelně izolované. U dlouhých částí rozvodu je nutno kompenzovat délkovou roztažnost potrubí. V objektu je zřízen vnitřní požární vodovod. Potrubí je navrženo z pozinkovaných ocelových trubek. Hydrantové skříně jsou umístěny na chodbě v prvním a druhém nadzemním podlaží a v garážích. Na veřejné komunikaci sousedící s pozemkem je situován podzemní hydrant a v každém podlaží budovy jsou umístěny hasící přístroje. VÝPOČET VNITŘNÍHO VODOVODU S CENTRÁLNÍ PŘÍPRAVOU TV Průměrná potřeba vody: Qp = q * n (l/den) Qp = 150 l / den a jednotku (byt) Maximální potřeba vody:

60 Qm = Qp * kd kd = 1,5 (obec do 1000 obyvatel) Qm = 150 * 1,5 Qm = 225 l/den a jednotku Maximální hodinová potřeba vody: Qh = Qm * kh * z -1 (l/h) kh = 1,8 (roztroušená zástavba) z = 24 hodin (bytový objekt) KANALIZACE Kanalizační přípojka je navržena z PVC. Splašková voda je odvedena přes výstupní šachtu do oddílné uliční stoky. Vnitřní rozvody odpadního potrubí jsou navrženy rovněž plastové a jsou vedeny v instalačních šachtách. Svodné potrubí je vedeno pod stropem 1. PP. Minimální sklon činí 2%. Odvětrávání kanalizace je zajištěno větracím potrubím vyvedeným nad střechu. Čištění kanalizace je umožněni čistícími tvarovkama v instalační šachtě a v revizních šachtách. Jelikož se suterénní prostory nacházejí pod úrovní hladiny spodní vody, je u odpadních vpůstí v kotelně a odvodňovacích mříží u rampy navrženo přečerpávání. VÝPOČET VNITŘNÍ A DEŠŤOVÉ KANALIZACE : Splašková kanalizace: Qs = K * [ ( n * DU) ] (l/s) Qh = 225 * 1,8 * 24-1 Qh = 16,875 l/h Výpočet vnitřního vodovodu (ČSN ): Q D = (Q 2 A * n ) = 4,45 l/s Návrh světlosti potrubí: Qv = s * v. d = (4 * Q D) / (π * v) Q D. 4,45 * 10-3 (plastové potrubí) v = 3,0 m/s (plastové potrubí) d = 4 * 45 * 10-3 / π * 3 = 0,00593 m Vzhledem k požárnímu vodovodu minimálně DN 80. K = 0,5 (byty) n umývadlo 15x. DU = 0,5 dřez 6x. DU 0,8 vana 4x. DU 0,8 WC 15x. DU 2,0 sprcha 2x. DU 0,8 myčka 6x. DU 0,8 pračka 5x. DU 1,5 pisoár 1x. DU 0,8 podlahová vpust 2x. DU 1,5 (DN70) Qs = 0,5 * [ (1,5*0,5+6*0,8+4*0,8+15*2+2*0,8+6*0,8+5*1,5+1*0,8+2*1,5) ] 1/2 Qs = 0,5 * [ 63,2] 1/2 Qs = 3,975 l/s Navrhuji DN 125 Dešťová kanalizace:

61 Qd = r*c*a r = 0,030 C = 1,0 A = 7,1 * 19, ,78*11,98 = 196,66 m2 Qd = 0,03 * 1 * 196,66 Qd = 5,8998 l/s Navrhuji DN 125 PLYNOVOD Vnitřní plynovod je napojen na středotlaký uliční řad. Přípojka je navržena z oceli a je vedena pod povrchem ve spádu. HUP je umístěn ve skříni na budově. Vnitřní plynovod je rozveden do kotelny a do jednotlivých bytů přes plynoměry. Kromě vytápění je plyn využíván v kuchyních k vaření. ELEKTROROZVODY Objekt je napojen na veřejnou lektrickou síť. Přípojková skříň s hlavním domovním jističem a s elektroměrem je umístěna na fasádě budovy v nice. Za prostupem obvodovou konstrukcí je v 1. NP umístěn hlavní domovní rozvaděč. Pro každé podlaží je dále navržen patrový rozvaděč, zvláštní rozvaděč je pak určen pro výtah. Na patrové rozvaděče jsou napojeny bytové rozvaděče. Vedení je provedeno v drážkách. Zásuvky v koupelnách jsou pro větší bezpečnost opatřeny proudovým chráničem. NAKLÁDÁNÍ S ODPADEM Počet stálých obyvatel je stanoven na 11. Restaurace vyprodukuje 1,5l TKO na den a místo u stolu. V restauraci je 35 míst k sezení. Množství TKO je tedy stanoveno na 367 l týdně. Přibližně 40% procent z tohoto množství bude vytříděno a odneseno do sběrných nádob na tříděný odpad. Zbylých 60% odpadu bude odneseno do sběrných nádob umístěných v prostoru nekrytého parkovacího stání na pozemku. Sběrné nádoby musí být dobře dostupné pro popelářský vůz. Pro restauraci jsou navrženy dvě nádoby, každá o objemu 125l. Počet bytů v budově je pět. Jedna sběrná nádoba poslouží pro tři byty, jsou tedy navrženy dvě sběrné nádoby.

62 D D D D2 D3 ŘEŠENÝ BYTOVÝ DŮM 3 NP, 1 PP HUP 5 D RŠ RŠ 4 VŠ PH DN LEGENDA VŠ RŠ HUP VODOVODNÍ ŘAD PLYNOVOD STL KANALIZAČNÍ ŘAD VEDENÍ NN VODOMĚRNÁ ŠACHTA REVIZNÍ ŠACHTA HLAVNÍ UZÁVĚR PLYNU NAVRHOVANÝ OBJEKT HRANICE POZEMKŮ STÁVAJÍCÍ OBJEKTY POŽÁRNÍ HYDRANT DN100 PŘÍSTUP POŽÁRNÍ TECHNIKY K BUDOVĚ 1 Zpevněná plocha - chodník, příjezdová cesta 2 Parkoviště Navržené terénní úpravy 3 4 Vodovodní přípojka VSTUP DO OBJEKTU Kanalizační přípojka Plynovodní přípojka Elektrická přípojka vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: místo stavby: stavba: část: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Zuzana Vyoralová Anna Marková Jestřebí, Okres Česká Lípa, Liberecký kraj C - TECHNICKÉ ZAŘÍZENÍ BUDOV FAKULTA ARCHITEKTURY ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: SITUACE 1:500 C 01 účel: stupeň: A3 Thákurova 9 Praha 6 - Dejvice DSP

63 D1 A-A D-D D2 D3 D4 PŮDORYS SUTERÉNU K4 V3 K3 V2 Č.M.ÚČEL MÍSTNOSTI 0.01 PARKOVIŠTĚ 0.02 SKLAD - RESTAURACE 0.03 ÚKLIDOVÁ MÍSTNOST 0.04 CHODBA 0.05 SKLEP 0.06 SKLEP 0.07 SKLEP 0.08 SKLEP 0.09 KOTELNA ČT STUDENÁ VODA T1 T2T3 T4 HORKÁ VODA CIRKULAČNÍ VODA B-B E2 PATROVÝ ROZVADĚČ K2 V5 (POŽÁRNÍ) B-B KANALIZACE TOPENÍ ELEKTŘINA K5 V4 ODVODŇOVACÍ MŘÍŽKA VEDENO POD STROPEM K6 ČT VEDENO POD STROPEM P1 K7 VH ULOŽENO V CHRÁNIČCE ROZVADĚČ PRO KOTELNU K1 V1 ZTV ČERPÁNÍ R K Ex VH PLYNOVOD PK 1/150 DOT 0/800 DOT 700/800 Ž 600/1600 VODNÍ HYDRANT C-C ČERPÁNÍ VEDENO POD STROPEM C-C ULOŽENO V CHRÁNIČCE HUP D8 D-D ODVODŇOVACÍ MŘÍŽKA ČERPÁNÍ 4869 D9 A-A VŠ vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Zuzana Vyoralová Anna Marková FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice místo stavby: stavba: část: Jestřebí, Okres Česká Lípa, Liberecký kraj C - TECHNICKÉ ZAŘÍZENÍ BUDOV ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: PŮDORYS SUTERÉNU 1:100 C 02 účel: stupeň: A3 DSP

64 A-A D-D PŮDORYS 1. NP PŘÍPOJNÁ SKŘÍŇ 1x KABEL PRO BYTY 1X KABEL PRO SUTERÉN R.V. ROZVADĚČ PRO VÝTAH B-B D1 D2 D3 D4 K5 V4 HLAVNÍ ROZVADĚČ VH K4 E2 E1 2xPLYNOMĚR K6 V3 ULOŽENO V CHRÁNIČCE ULOŽENO P1 V CHRÁNIČCE K3 ULOŽENO V5 V CHRÁNIČCE (POŽÁRNÍ) BYTOVÝ ROZVADĚČ K2 T1 T2T3 T4 ROZVADĚČ RESTAURACE V2 R.V. B-B 1.01 VSTUPNÍ HALA 1.02 RESTAURACE 1.03 WC ŽENY 1.04 WC VOZÍČKÁŘI 1.05 WC MUŽI 1.06 PŘEDSÍŇ WC HALA ŠATNA - PERSONÁL REST. KUCHYNĚ - RESTAURACE WC - PERSONÁL REST. OBÝVACÍ POKOJ + KUCH. POKOJ POKOJ KOUPELNA WC TECH. MÍSTNOST STUDENÁ VODA HORKÁ VODA CIRKULAČNÍ VODA KANALIZACE PLYNOVOD ELEKTŘINA PK 1/150 DOT 0/800 48,95 m2 NAPOJENÍ JEDNOTEK KLIMATIZACE LOKÁLNÍ KLIMATIZAČNÍ JEDNOTKA 575 m3/h LOKÁLNÍ KLIMATIZAČNÍ JEDNOTKA 575 m3/h K7 D-D K1 V1 HUP D8 VH DOT 700/800 Ž 600/1600 VODNÍ HYDRANT D9 vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Zuzana Vyoralová Anna Marková FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice A-A místo stavby: stavba: část: Jestřebí, Okres Česká Lípa, Liberecký kraj C - TECHNICKÉ ZAŘÍZENÍ BUDOV ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: PŮDORYS 1. NP 1:100 C 03 účel: stupeň: A3 DSP

65 A-A D1 D2 D3 D4 D-D PŮDORYS 2. NP K4 E3 V3 ULOŽENO V CHRÁNIČCE BYTOVÝ ROZVADĚČ ULOŽENO V CHRÁNIČCE K3 V2 BYTOVÝ ROZVADĚČ T3 T4 VEDENO V PODLAZE ULOŽENO V CHRÁNIČCE 2.01 KOMUNIKAČNÍ PROSTOR 2.02 VSTUPNÍ HALA 2.03 OBÝVACÍ POKOJ + KUCH WC 2.05 VSTUPNÍ HALA 2.06 KOUPELNA 2.07 OBYTNÝ PROSTOR 2.08 VSTUPNÍ HALA 2.09 OBÝVACÍ POKOJ + KUCH WC 2.11 VSTUPNÍ HALA 2.12 WC 2.13 OBÝVACÍ POKOJ + KUCH POKOJ 2.15 POKOJ 2.16 HALA 2.17 KOUPELNA B-B E1 PATROVÝ ROZVADĚČ K2 B-B STUDENÁ VODA HORKÁ VODA V4 K5 ULOŽENO V CHRÁNIČCE BYTOVÝ ROZVADĚČ VH ULOŽENO V CHRÁNIČCE 4xPLYNOMĚR P1 K6 BYTOVÝ ROZVADĚČ E4 CIRKULAČNÍ VODA KANALIZACE PLYNOVOD ELEKTŘINA PK 1/150 DOT 0/800 K1 V1 DOT 700/800 K7 Ž 600/1600 D8 VH VODNÍ HYDRANT D-D D9 A-A vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Zuzana Vyoralová Anna Marková FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice místo stavby: stavba: část: Jestřebí, Okres Česká Lípa, Liberecký kraj C - TECHNICKÉ ZAŘÍZENÍ BUDOV ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: PŮDORYS 2. NP 1:100 C 04 účel: stupeň: A3 DSP

66 A-A D1 D2 D3 D4 D-D PODRUŽNÝ BYTOVÝ ROZVADĚČ E3 K4 V3 K2 VEDENO V PODLAZE PŮDORYS 3. NP 3.01 HALA 3.02 POKOJ 3.03 POKOJ 3.04 POKOJ 3.05 KOUPELNA 3.06 WC 3.07 TECH. MÍSTNOST 3.08 HALA 3.09 POKOJ 3.10 POKOJ 3.11 POKOJ 3.12 TECH. MÍSTNOST 3.13 KOUPELNA 3.14 WC B-B T3 T4 K2 PODRUŽNÝ BYTOVÝ ROZVADĚČ VEDENO POD STROPEM E4 B-B STUDENÁ VODA HORKÁ VODA CIRKULAČNÍ VODA KANALIZACE PLYNOVOD ELEKTŘINA PK 1/150 KPV K1 V1 DOT 0/800 DOT 700/800 D5 D6 A-A D7 D-D D8 VH Ž 600/1600 VODNÍ HYDRANT vedoucí ústavu: vedoucí projektu: konzultant: vypracovala: doc. Ing. arch. Roman Koucký doc. Ing. arch. Irena Šestáková Ing. Zuzana Vyoralová Anna Marková FAKULTA ARCHITEKTURY Thákurova 9 Praha 6 - Dejvice místo stavby: stavba: část: Jestřebí, Okres Česká Lípa, Liberecký kraj C - TECHNICKÉ ZAŘÍZENÍ BUDOV ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ formát: datum: obsah: měřítko: číslo výkresu: PŮDORYS 3. NP 1:100 C 05 účel: stupeň: A3 DSP

67 OBSAH České vysoké učení technické v Praze Fakulta architektury POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ STAVBY Obsah... 2 Podklady pro zpracování... 3 Zkratky používané dále v textu...3 Popis objektu... 3 Požární úseky, požární riziko, stupeň požární bezpečnosti...4 Stavební konstrukce a požární odolnost... 8 Únikové cesty... 9 Odstupové vzdálenost ia požárně nebezpečný prostor...10 Zařízení pro protipožární zásah...13 Příloha 1 půdorysy podlaží...13 NÁZEV STAVBY: Bydlení pod hradem - chráněné bydlení pro osoby s mentálním postižením MÍSTO STAVBY: Jestřebí u České Lípy VYPRACOVAL: Anna Marková DATUM: PROHLÁŠENÍ Prohlašuji, že jsem předloženou bakalářskou práci vypracovala samostatně a že jsem uvedla veškeré použité informační zdroje v souladu s Metodickým pokynem o etické přípravě vysokoškolských závěrečných prací.

68 PODKLADY PRO ZPRACOVÁNÍ ČSN Požární bezpečnost staveb Nevýrobní objekty (2009/05) ČSN Požární bezpečnost staveb Obsazení objektů osobami (1997/07 + Z1 2002/10) ČSN Požární bezpečnost staveb Budovy pro bydlení a ubytování (2010/09) POKORNÝ Marek. Požární bezpečnost staveb Sylabus pro praktickou výuku. Verze 01_ Internetové stránky. [online]. lmut=cz&part=people&id=46 ZKRATKY POUŽÍVANÉ DÁLE V TEXTU PÚ = požární úsek, SPB = stupeň požární bezpečnosti, PO = požární odolnost, POP = požárně otevřená plocha, PNP = požárně nebezpečný prostor, LOP = lehký obvodový plášť, TOP = těžký obvodový plášť POPIS OBJEKTU Řešeným objektem je jedna ze dvou budov určených pro chráněné bydlení mentálně postižených osob v obci Jestřebí u České Lípy.Stavební parcela se nachází v centru obce, v přímé vazbě na historické objekty kaple, kostela a torza hradu. V současné době je pozemek zatravněn a není využíván. V minulosti zde stávala hospodářská budova, která byla stržena. Na okolních pozemcích se nacházejí rodinné domy a hospodářské budovy. Nejbližší budovy se nachází ve vzdálenosti 7 m od řešeného objektu Přístup na pozemek je pro pěší možný z ulic na jižní a severní straně pozemku, příjezd je možný pouze od jihu. Na pozemku jsou umístěna čtyři parkovací místa a v suterénu budovy garáže pro zásobování. Do suterénu je přístup umožněn rampou, která je vyhřívaná. Navrhovaný objekt má jedno podzemní podlaží, dvě nadzemní podlaží a podkroví nad větší částí půdorysné plochy. Hlavní vstup do budovy je veden ze strany od ulice, další vstup vede přes restauraci. V přízemí se nachází jeden kompletně bezbariérový byt 3+kk a v patře další čtyři byty. Jeden 1+kk, jeden 3+kk a dvakrát mezonetový 4+kk. Budova je dimenzována pro bydlení jedenácti osob. V přízemí se nachází restaurace. Suterén je proveden z monolitického betonu, stejně tak všechny konstrukce stropů. Stěny nadzemních podlaží jsou vyzděny z tvarovek Porotherm. Obvodové stěny mají tloušťku mm a jsou dotepleny minerální vatou. Příčky jsou také provedeny z tvarovek Porotherm v tloušťkách daných akustickými požadavky. Fasáda je v prostoru restaurace provedena jako LOP, nad restaurací je řešena jako TOP s plechovou povrchovou úpravou. Zbytek fasády je proveden jako TOP obklad dřevem. Střešní konstrukce je dvojího typu. Nad restaurační částí plochá střecha a nad zbytkem půdorysu sedlová s dřevěným hambálkovým krovem a dvouplášťovou zateplenou skladbou střechy. Povrchová vrstva střechy je provedena z krytiny Rheinzink na dvojitou stojatou drážku. Požární výška objektu je 6,6 m. Nosné i nenosné konstrukce jsou provedeny z nehořlavých materiálů tvarovek Porotherm (DP1). POŽÁRNÍ ÚSEKY, POŽÁRNÍ RIZIKO, STUPEŇ POŽÁRNÍ BEZPEČNOSTI Podlaží č. PÚ Typ PÚ Specifikace Půdorysná plocha PÚ PÚ13-18 Instalační šachta 1. PP PÚ 1 Chráněná úniková cesta 7,117m2 (54,07 m2) PÚ 2 Sklepy Uložení sezonních věcí a vybavení uživatelů PÚ3 Garáž Dvě parkovácí místa zásobování restaurace PÚ4 Sklad - restarace Skladování potravin a vybavení restarace 89,20 m2 99,76 m2 15,10 m2 PÚ5 Výtahová šachta Malý výtah na 1 m2 potraviny (kabina 800x800x800 mm, šachta 1000x1000 mm) PÚ6 Kotelna 10,23 m2 1. NP PÚ1 Chráněná úniková cesta 22,25 m2 (54,07 m2) PÚ5 Výtahová šachta Malý výtah na 1 m2 potraviny (kabina 800x800x800 mm, šachta 1000x1000 mm)

69 PÚ7 Restaurace 92,33 m2 PÚ8 Byt 101,90 m2 2. NP PÚ1 Chráněná úniková cesta 24,70 m2 (54,07 m2) PÚ9 Byt 33,48 m2 (,48 m2) PÚ10 Byt 43,74 m2 PÚ11 Byt 41,00 m2 (128 m2) PÚ12 Byt 71,09 m2 3. NP PÚ9 Byt 87,00 m2 (,48 m2) PÚ11 Byt 87,00 m2 (128 m2) Výpočet požárního zatížení PÚ4 (sklad pro restauraci) pv = p*a*b*c [kg/m2] p... požární zatížení [kg/m2] a... součinitel rychlosti odhořívání věcí na půdorysné ploše b... součinitel odhořívání za přístupu vzduchu c... součinitel vyjadřující vliv požárně bezpečnostních opatření (PBZ) sklady... an = 1,0 pn = 60 kg/m2 as = 0,9 p = ps + pn pn... nahodilé požární zatížení (pro sklady 60 kg/m2) ps... stálé požární zatížení (pro prostor do 500 m2 platí: ps oken = 3,0 kg/m2 ps dveří = 2,0 kg/m2 ps podlah = 5,0 kg/m2 p = p = 65 kg/m2 a = (pn*an + ps*as) / (pn+ps) as = 0,9 a = (60*1,1 + 5*0,9) / (60+5) a = 1,0846 b = k / 0,005* hs S... plocha PÚ (15,10 m2) S0... plocha otevíravých otvorů v obvodových a střešních konstrukcích (0 m2) hs... světlá výška posuzovaného prostoru (2,62 m) h0... výška otvorů v obvodových konstrukcích (0 m) k... zjištěný součinitel na základě poměrů S0 / S a h0 / hs S0 / S = 0 h0 / hs = 0 pomocná hodnota n = 0,003 k = 0,009 b = 0,009 / 0,005 * 2,62 b = 1,112 c = 1 pv = p*a*b*c pv = 65 * 1,0846 * 1,112 * 1 pv = 70,499 kg/m2 Konstrukční systém je nehořlavý, výška objektu je 12,4 m, požární výška objektu 6,6 m. Stupeň požární bezpečnosti je stanoven na IV. ps = 0*3 + 2*0 + 5*1 = 5 kg/m2

70 Výpočet požárního zatížení PÚ 11 (největší byt) pv = p*a*b*c [kg/m2] p... požární zatížení [kg/m2] a... součinitel rychlosti odhořívání věcí na půdorysné ploše b... součinitel odhořívání za přístupu vzduchu c... součinitel vyjadřující vliv požárně bezpečnostních opatření (PBZ) byty... an = 1,0 pn = 40 kg/m2 as = 0,9 p = ps + pn pn... nahodilé požární zatížení (pro sklady 40 kg/m2) ps... stálé požární zatížení (pro prostor do 500 m2 platí: ps oken = 3,0 kg/m2 ps dveří = 2,0 kg/m2 ps podlah = 5,0 kg/m2 ps = 10*3 + 2*0 + 5*1 = 35 kg/m2 p = p = 75 kg/m2 a = (pn*an + ps*as) / (pn+ps) S0 / S = 18,33 / 128 = 0,1432 h0 / hs = 1,5 / 2,9 = 0,5172 pomocná hodnota n = 0,099 k = 0,140 b = 128 * 0,140 / 18,33 * 2,9 b = 0,5741 c = 1 pv = p*a*b*c pv = 75 * 1,0067 * 0,5741 * 1 pv = 43,346 kg/m2 Konstrukční systém je nehořlavý, výška objektu je 12,4 m, požární výška objektu 6,6 m. Stupeň požární bezpečnosti je stanoven na III. STAVEBNÍ KONSTRUKCE A POŽÁRNÍ ODOLNOST Konstrukce schodišť uvnitř PÚ, která nejsou součástí chráněných únikových cest musí být z nehořlavých materiálů (DP1) s požární odolností 15 minut. Střešní plášť musí mít požární odolnost minimálně 15 minut a nosná konstrukce střešního pláště 30 minut. Výtahové a instalační šachty musí mít PO 30 minut a být provedeny z nehořlavých materiálů. as = 0,9 Posouzení požární odolnosti nosných konstrukcí a = (40*1,1 + 35*0,9) / (40+35) a = 1,0067 b = S*k / S0* hs S... plocha PÚ (128 m2) S0... plocha otevíravých otvorů v obvodových a střešních konstrukcích (18,33 m2) hs... světlá výška posuzovaného prostoru (2,9 m) h0... výška otvorů v obvodových konstrukcích (1,5 m) k... zjištěný součinitel na základě poměrů S0 / S a h0 / hs Železobetonová monolitická stěna tl. mm požadovaná PO... REI 90 DP1 (pro SPB IV, PÚ 4) skutečná PO... REI 180 DP1 Železobetonový monolitický strop tl. mm požadovaná PO... REI 90 DP1 (pro SPB IV, PÚ4) skutečná PO... REI 180 DP1 Norná stěna z tvarovek Porotherm tl. mm požadovaná PO... REI 45 DP1 (pro SPB III, PÚ11) skutečná PO... REI 180 DP1
