PŘÍLOHA Č. 1 TECHNICKÁ SPECIFIKACE PŘEDMĚTU DÍLA. HOLEČKOVA 106/8, PRAHA 5 - VYBAVENÍ INTERIÉRU Holečkova 106/8, Praha 5 Smíchov

Transkript

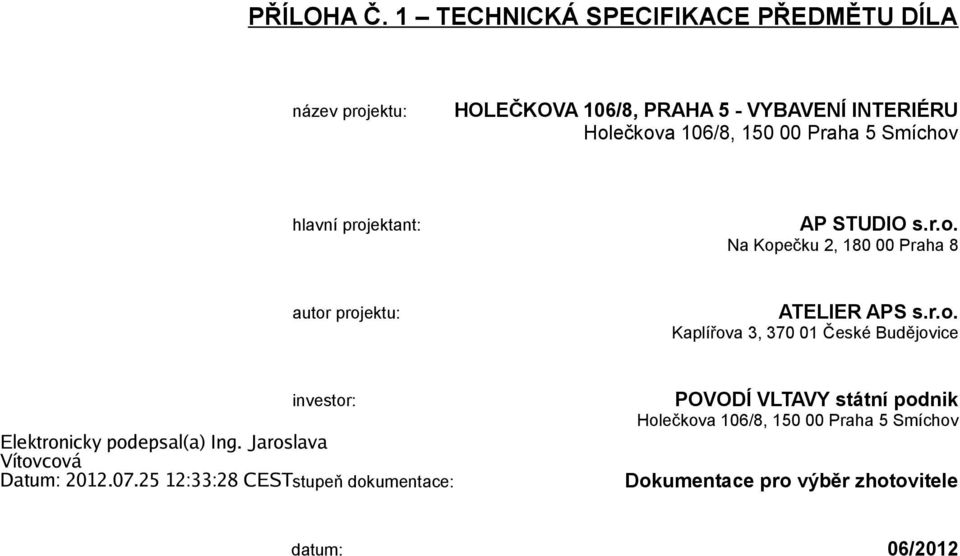

1 PŘÍLOHA Č. 1 TECHNICKÁ SPECIFIKACE PŘEDMĚTU DÍLA název projektu: HOLEČKOVA 106/8, PRAHA 5 - VYBAVENÍ INTERIÉRU Holečkova 106/8, Praha 5 Smíchov hlavní projektant: AP STUDIO s.r.o. Na Kopečku 2, Praha 8 autor projektu: ATELIER APS s.r.o. Kaplířova 3, České Budějovice investor: POVODÍ VLTAVY státní podnik Holečkova 106/8, Praha 5 Smíchov stupeň dokumentace: Dokumentace pro výběr zhotovitele datum: 06/2012

2 skříně A Skříň šanonová vysoká - 1/3 s dvířky + 2/3 otevřené police 1000 x 400 x korpus: - desky tl. 19 mm 1000 x 380 x 2130 lepený a lisovaný tl.8 mm - záda - 8 mm - pevně zabudovaná do drážky barevnost - oboustranně - bílá police: - 10x deska tl.19 mm 5x policové patro + dno - 6x 0,943 bm = 5,658 bm polic na šanony výška policových pater - cca 331,5mm 4x pevná police uchycená pomocí excentrického spojovacího kování 471,5 x 372 x 19 melamin dvířka: - 2x pevná uzamykatelná dvířka - přes spodní část (2 police) 500 x 713 x 19 užití kování Hettich - klipové naklapávací panty s 3D nastavením trojcestné zámky úhel otevření dveří 105 úchytky: - 2x profilovaná úchytka se třemi drážkami 154 x 25 x 10 mm barevnost - prášková barva - bílá RAL 9003 svislá příčka: - v prostředku rozponu polic - přes celou výšku skříně 19 x 372 x 2092 lepená na kolíčky ke dnu a půdě skříně melamin - desky tl. 19 mm hrany: - všechny viditelné - opatřeny plastovou ABS páskou tl.1 mm tl.1 mm - 4x aretační prvek ve dně skříně - vyrovnání nerovností (10 mm) B Skříň šanonová vysoká - 1/3 s dvířky + 2/3 otevřené police 500 x 400 x korpus: - desky tl. 19 mm 500 x 380 x 2130 lepený a lisovaný tl.8 mm - záda - 8 mm - pevně zabudovaná do drážky barevnost - oboustranně - bílá police: - 10x deska tl.19 mm 462 x 372 x 19 5x policové patro + dno - 6x 0,62 bm = 2,77 bm polic na šanony výška policových pater - cca 331,5mm 2x pevná police uchycená pomocí excentrického spojovacího kování 500 x 713 x 19 melamin dvířka: - 1x pevná uzamykatelná dvířka - přes spodní část (2 police) užití kování Hettich - klipové naklapávací panty s 3D nastavením trojcestné zámky úhel otevření dveří 105 úchytky: - 2x profilovaná úchytka se třemi drážkami 154 x 25 x 10 mm barevnost - prášková barva - bílá RAL 9003 hrany: - všechny viditelné - opatřeny plastovou ABS páskou tl.1 mm tl.1 mm - 4x aretační prvek ve dně skříně - vyrovnání nerovností (10 mm) C Skříň šanonová vysoká - celá otevřené police 1000 x 380 x korpus: - desky tl. 19 mm 1000 x 380 x 2130 lepený a lisovaný tl.8 mm - záda - 8 mm - pevně zabudovaná do drážky barevnost - oboustranně - bílá police: - 10x deska tl.19 mm 471,5 x 372 x 19 5x policové patro + dno - 6x 0,943 bm = 5,658 bm polic na šanony výška policových pater - cca 331,5mm 4x pevná police uchycená pomocí excentrického spojovacího kování melamin svislá příčka: - v prostředku rozponu polic - přes celou výšku skříně 19 x 372 x 2092 lepená na kolíčky ke dnu a půdě skříně melamin - desky tl. 19 mm hrany: - všechny viditelné - opatřeny plastovou ABS páskou tl.1 mm tl.1 mm - 4x aretační prvek ve dně skříně - vyrovnání nerovností (10 mm) Stránka 1

3 skříně D Skříň šanonová vysoká - celá s dvířky 1000 x 400 x korpus: - desky tl. 19 mm 1000 x 380 x 2130 lepený a lisovaný tl.8 mm - záda - 8 mm - pevně zabudovaná do drážky barevnost - oboustranně - bílá police: - 10x deska tl. 19 mm 5x policové patro + dno - 6x 0,943 bm = 5,658 bm polic na šanony výška policových pater - cca 331,5mm 4x pevná police uchycená pomocí excentrického spojovacího kování 471,5 x 372 x 19 melamin dvířka: - 2x pevná uzamykatelná dvířka - přes celou výšku skříně 500 x 2111 x 19 užití kování Hettich - klipové naklapávací panty s 3D nastavením trojcestné zámky úhel otevření dveří 105 úchytky: - 2x profilovaná úchytka se třemi drážkami 154 x 25 x 10 mm barevnost - prášková barva - bílá RAL 9003 svislá příčka: - v prostředku rozponu polic - přes celou výšku skříně 19 x 372 x 2092 lepená na kolíčky ke dnu a půdě skříně melamin - desky tl. 19 mm hrany: - všechny viditelné - opatřeny plastovou ABS páskou tl.1 mm tl.1 mm - 4x aretační prvek ve dně skříně - vyrovnání nerovností (10 mm) E Skříň šanonová nízká - celá s dvířky a s top deskou 1000 x 380 x korpus: - desky tl. 19 mm 1000 x 380 x 723 lepený a lisovaný tl.8 mm - záda - 8 mm - pevně zabudovaná do drážky barevnost - oboustranně - bílá opláštění - 1x top deska (tl. 18 mm) materiál - schodná s deskami stolů police: - 2x deska tl.19 mm 471,5 x 372 x 19 1x policové patro + dno - 2x 943 bm = 1,88 bm polic na šanony výška policových pater - cca 331,5mm melamin svislá příčka: - v prostředku rozponu polic - přes celou výšku skříně 19 x 372 x 685 lepená na kolíčky ke dnu a půdě skříně melamin - desky tl. 19 mm dvířka: - 2x pevná uzamykatelná dvířka - přes spodní část (2 police) užití kování Hettich - klipové naklapávací panty s 3D nastavením trojcestné zámky úhel otevření dveří 105 úchytky: - 2x profilovaná úchytka se třemi drážkami 154 x 25 x 10 mm barevnost - prášková barva - bílá RAL 9003 hrany: - opatření plastovou ABS páskou tl.1 mm tl.1 mm - 4x aretační prvek ve dně skříně - vyrovnání nerovností (10 mm) F Skříň šanonová nízká- celá s dvířky a s top deskou 500 x 380 x korpus: - desky tl. 19 mm 500 x 380 x 723 lepený a lisovaný tl.8 mm - záda - 8 mm - pevně zabudovaná do drážky barevnost - oboustranně - bílá opláštění - 1x top deska (tl. 18 mm) materiál - schodná s deskami stolů police: - 2x deska tl.19 mm 462 x 372 x 19 1x policové patro + dno - 2x 0,462 bm = 0,92 bm polic na šanony výška policových pater - cca 331,5mm melamin dvířka: - 2x pevná uzamykatelná dvířka - přes spodní část (2 police) užití kování Hettich - klipové naklapávací panty s 3D nastavením trojcestné zámky úhel otevření dveří 105 úchytky: - 2x profilovaná úchytka se třemi drážkami 154 x 25 x 10 mm barevnost - prášková barva - bílá RAL 9003 hrany: - všechny viditelné - opatřeny plastovou ABS páskou tl.1 mm tl.1 mm - 4x aretační prvek ve dně skříně - vyrovnání nerovností (10 mm) Stránka 2

4 skříně G Skříň šanonová nízká - celá s dvířky 1000 x 400 x korpus: - desky tl. 19 mm 1000 x 380 x 723 lepený a lisovaný tl.8 mm - záda - 8 mm - pevně zabudovaná do drážky barevnost - oboustranně - bílá police: - 2x deska tl.19 mm 471,5 x 372 x 19 1x policové patro + dno - 2x 0,943 bm = 5,658 bm polic na šanony výška policových pater - cca 331,5mm 4x pevná police uchycená pomocí excentrického spojovacího kování melamin dvířka: - 2x pevná uzamykatelná dvířka - přes spodní část (2 police) 500 x 713 x 19 užití kování Hettich - klipové naklapávací panty s 3D nastavením trojcestné zámky úhel otevření dveří 105 úchytky: - 2x profilovaná úchytka se třemi drážkami barevnost - prášková barva - bílá RAL 9003 svislá příčka: - v prostředku rozponu polic - přes celou výšku skříně lepená na kolíčky ke dnu a půdě skříně 19 x 372 x 685 melamin - desky tl. 19 mm 154 x 25 x 10 mm hrany: - všechny viditelné - opatřeny plastovou ABS páskou tl.1 mm tl.1 mm - 4x aretační prvek ve dně skříně - vyrovnání nerovností (10 mm) H Skříň nízká - typ schodný se stoly - kanceláře pro Top management 2724 x 540 x korpus: - 3x skříň (modul 900 mm) v. 703 opláštění: - 1x top deska (tl. 12 mm) 2724 x 540 x 12 2x bočnice (tl. 12 mm) 12 x 540 x 703 materiál - dýha - schodná s deskami stolů dveře: - posuvné tl.40 - rám - AL slitina 2x s horizontálním dělením - příčka z AL slitiny (40 x 6mm) 1x bez horizontálního dělení barevnost kovových částí - stříbrný elox - výplň - perspex, mléčně průhledná - kvalitní, tichý police: - 3x kovová police (1ks / skříň) nohy: - 8x podpěrná rektifikovatelná noha - AL slitina 55 x 55 x 116 barevnost - stříbrný elox I Skříň vysoká - typ schodný se stoly - kanceláře pro Top management 2724 x 575 x korpus: - 3x skříň (modul 900 mm) v opláštění: - 1x top deska (tl. 12 mm) 2724 x 575 x 12 2x bočnice (tl. 12 mm) 12 x 575 x 1969 materiál - dýha - schodná s deskami stolů dveře: - posuvné tl.75 - rám - AL slitina 2x s horizontálním dělením - 4x příčka z AL slitiny (40 x 6mm) 1x bez horizontálního dělení barevnost kovových částí - stříbrný elox - výplň - perspex, mléčně průhledná - kvalitní, tichý police: - 12x kovová police (4ks / skříň) J Skříň vysoká - typ schodný se stoly - kanceláře pro Top management 1824 x 575 x korpus: - 2x skříň v opláštění: - 1x top deska (tl. 12 mm) 1824 x 575 x 12 2x bočnice (tl. 12 mm) 12 x 575 x 1969 materiál - dýha - schodná s deskami stolů dveře: - posuvné tl.75 - rám - AL slitina 1x s horizontálním dělením - 4x příčka z AL slitiny (40 x 6mm) 1x bez horizontálního dělení barevnost kovových částí - stříbrný elox - výplň - perspex, mléčně průhledná - kvalitní, tichý police: - 8x kovová police (4ks / skříň) Stránka 3

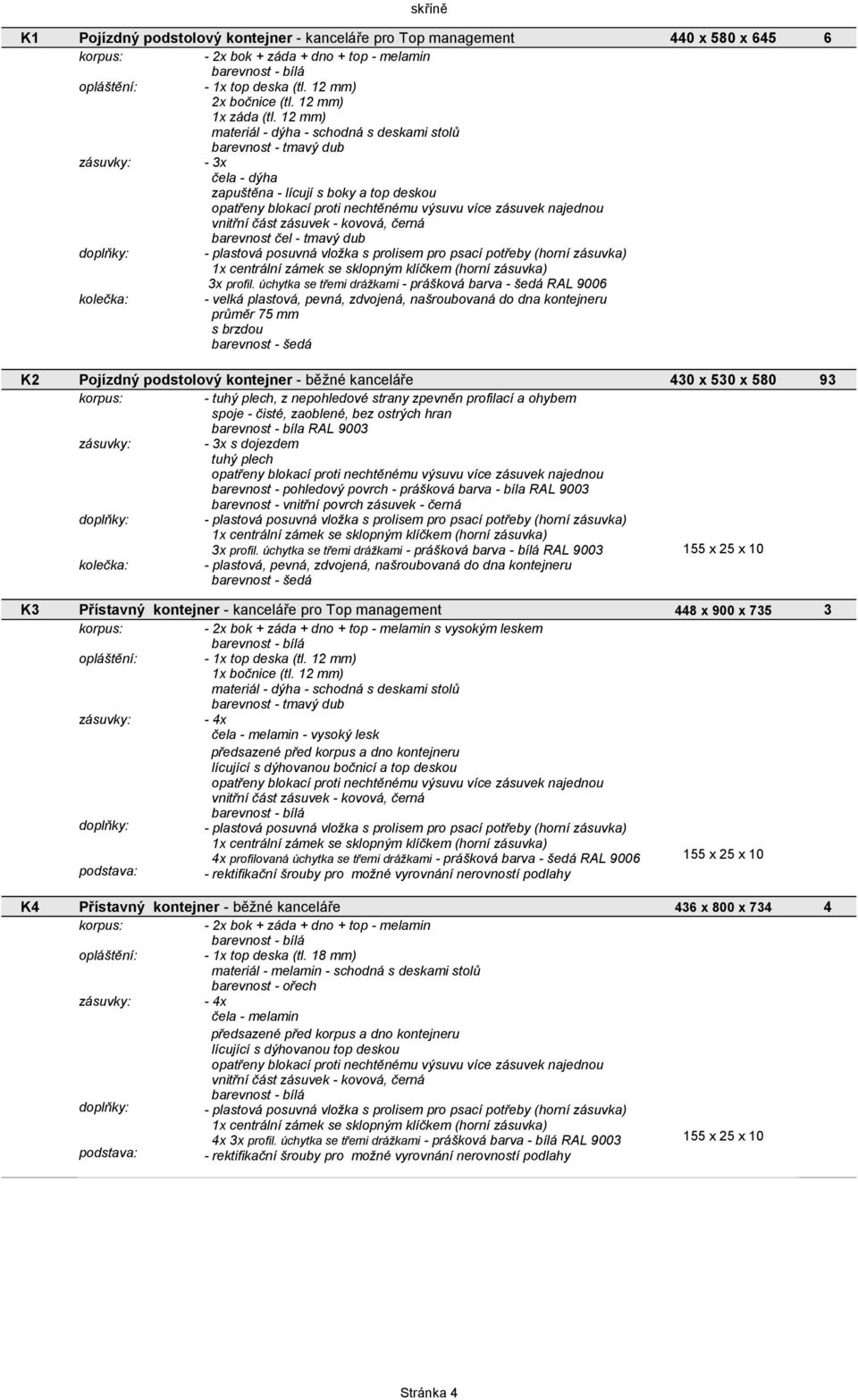

5 skříně K1 Pojízdný podstolový kontejner - kanceláře pro Top management 440 x 580 x korpus: - 2x bok + záda + dno + top opláštění: - 1x top deska (tl. 12 mm) 2x bočnice (tl. 12 mm) 1x záda (tl. 12 mm) materiál - dýha - schodná s deskami stolů zásuvky: - 3x čela - dýha zapuštěna - lícují s boky a top deskou opatřeny blokací proti nechtěnému výsuvu více zásuvek najednou vnitřní část zásuvek - kovová, černá barevnost čel - tmavý dub - plastová posuvná vložka s prolisem pro psací potřeby (horní zásuvka) 1x centrální zámek se sklopným klíčkem (horní zásuvka) 3x profil. úchytka se třemi drážkami - prášková barva - šedá RAL 9006 kolečka: - velká plastová, pevná, zdvojená, našroubovaná do dna kontejneru průměr 75 mm s brzdou barevnost - šedá K2 Pojízdný podstolový kontejner - běžné kanceláře 430 x 530 x korpus: - tuhý plech, z nepohledové strany zpevněn profilací a ohybem spoje - čisté, zaoblené, bez ostrých hran barevnost - bíla RAL 9003 zásuvky: - 3x s dojezdem tuhý plech opatřeny blokací proti nechtěnému výsuvu více zásuvek najednou barevnost - pohledový povrch - prášková barva - bíla RAL 9003 barevnost - vnitřní povrch zásuvek - černá - plastová posuvná vložka s prolisem pro psací potřeby (horní zásuvka) 1x centrální zámek se sklopným klíčkem (horní zásuvka) 3x profil. úchytka se třemi drážkami - prášková barva - bílá RAL x 25 x 10 kolečka: - plastová, pevná, zdvojená, našroubovaná do dna kontejneru barevnost - šedá K3 Přístavný kontejner - kanceláře pro Top management 448 x 900 x korpus: - 2x bok + záda + dno + top s vysokým leskem opláštění: - 1x top deska (tl. 12 mm) 1x bočnice (tl. 12 mm) materiál - dýha - schodná s deskami stolů zásuvky: - 4x čela - vysoký lesk předsazené před korpus a dno kontejneru lícující s dýhovanou bočnicí a top deskou opatřeny blokací proti nechtěnému výsuvu více zásuvek najednou vnitřní část zásuvek - kovová, černá - plastová posuvná vložka s prolisem pro psací potřeby (horní zásuvka) 1x centrální zámek se sklopným klíčkem (horní zásuvka) 4x profilovaná úchytka se třemi drážkami - prášková barva - šedá RAL x 25 x 10 podstava: - rektifikační šrouby pro možné vyrovnání nerovností podlahy K4 Přístavný kontejner - běžné kanceláře 436 x 800 x korpus: - 2x bok + záda + dno + top opláštění: - 1x top deska (tl. 18 mm) materiál - schodná s deskami stolů zásuvky: - 4x čela předsazené před korpus a dno kontejneru lícující s dýhovanou top deskou opatřeny blokací proti nechtěnému výsuvu více zásuvek najednou vnitřní část zásuvek - kovová, černá - plastová posuvná vložka s prolisem pro psací potřeby (horní zásuvka) 1x centrální zámek se sklopným klíčkem (horní zásuvka) 4x 3x profil. úchytka se třemi drážkami - prášková barva - bílá RAL x 25 x 10 podstava: - rektifikační šrouby pro možné vyrovnání nerovností podlahy Stránka 4

6 skříně L1 Nástěnná police - levá - běžné kanceláře 1000 x 400 x spodní díl: boční a zadní díl: hrany: - všechny viditelné - opatřeny plastovou ABS páskou tl.1 mm L2 Nástěnná police - pravá - běžné kanceláře 1000 x 400 x spodní díl: boční a zadní díl: hrany: - všechny viditelné - opatřeny plastovou ABS páskou tl.1 mm M Police kancelář ředitele - kanceláře pro Top management 3000 x 50 x konstrukce: - rám (50 x 20 mm) - AL slitina 3000 x 50 x 1070 vytvoření horizontálního rastru pro osazení polic barevnost stříbrný elox pohledová plocha: - 3x pohledová deska dýha barevnost tmavý dub police: - 2x skleněná police kalené sklo (tl. 11 mm) 2960 x 270 x 10 barevost čiré sklo N1 Mřížka zakrytování otopných těles 3625 x rám: - svařovaný z ocelového lemovacího profilu sváry - pohledové, začištěné, bez ostrých hran a prohlubní mřížka: barevnost - prášková barva - bílá RAL děrovaný ocelový plech - oka 5x5 mm, rozteč ok 8 mm kotvení: barevnost - prášková barva - bílá RAL konzola tvaru L 200 x 200 mm dostatečná únosnost kotvení pomocí šroubů s polokulatou hlavičkou - zespodu rámu barevnost - prášková barva - bílá RAL9003 N2 Mřížka zakrytování otopných těles 2000 x rám: - svařovaný z ocelového lemovacího profilu sváry - pohledové, začištěné, bez ostrých hran a prohlubní mřížka: barevnost - prášková barva - bílá RAL děrovaný ocelový plech - oka 5x5 mm, rozteč ok 8 mm kotvení: barevnost - prášková barva - bílá RAL konzola tvaru L 200 x 200 mm dostatečná únosnost kotvení pomocí šroubů s polokulatou hlavičkou - zespodu rámu barevnost - prášková barva - bílá RAL9003 N3 Mřížka zakrytování otopných těles 3435 x rám: - svařovaný z ocelového lemovacího profilu sváry - pohledové, začištěné, bez ostrých hran a prohlubní mřížka: barevnost - prášková barva - bílá RAL děrovaný ocelový plech - oka 5x5 mm, rozteč ok 8 mm kotvení: barevnost - prášková barva - bílá RAL konzola tvaru L 200 x 200 mm dostatečná únosnost kotvení pomocí šroubů s polokulatou hlavičkou - zespodu rámu barevnost - prášková barva - bílá RAL9003 N4 Mřížka zakrytování otopných těles 1800 x rám: - svařovaný z ocelového lemovacího profilu sváry - pohledové, začištěné, bez ostrých hran a prohlubní mřížka: barevnost - prášková barva - bílá RAL děrovaný ocelový plech - oka 5x5 mm, rozteč ok 8 mm kotvení: barevnost - prášková barva - bílá RAL konzola tvaru L 200 x 200 mm dostatečná únosnost kotvení pomocí šroubů s polokulatou hlavičkou - zespodu rámu barevnost - prášková barva - bílá RAL9003 N5 Mřížka zakrytování otopných těles 800 x rám: - svařovaný z ocelového lemovacího profilu sváry - pohledové, začištěné, bez ostrých hran a prohlubní mřížka: barevnost - prášková barva - bílá RAL děrovaný ocelový plech - oka 5x5 mm, rozteč ok 8 mm kotvení: barevnost - prášková barva - bílá RAL konzola tvaru L 200 x 200 mm dostatečná únosnost kotvení pomocí šroubů s polokulatou hlavičkou - zespodu rámu barevnost - prášková barva - bílá RAL9003 N6 Mřížka zakrytování otopných těles 1600 x rám: - svařovaný z ocelového lemovacího profilu sváry - pohledové, začištěné, bez ostrých hran a prohlubní mřížka: barevnost - prášková barva - bílá RAL děrovaný ocelový plech - oka 5x5 mm, rozteč ok 8 mm kotvení: barevnost - prášková barva - bílá RAL konzola tvaru L 200 x 200 mm dostatečná únosnost kotvení pomocí šroubů s polokulatou hlavičkou - zespodu rámu barevnost - prášková barva - bílá RAL9003 Stránka 5

7 skříně O Stojanový věšák na kabáty - sekretariát 600 x konstrukce: - 8 x ohýbaná buková lamela 30 x 8 osazeny kovové háčky pro spojení s terči barevnost - moka - 2x terč z tvrzeného plastu - otvory pro kovové háčky lamel - 1x ocelové táhlo se závitem - našroubování terčů, stažení věšáku - 4x plastový háček pro zavěšení kabátů barevnost - stříbrný nástřik P1 Kartotéka - knihovna 500 x 350 x korpus:, tl.19 mm 500 x 350 x 1000 lepený a lisovaný zásuvky:, barevnost, bílá - 12x zásuvka na lístky - vnitřní rozměry: š.125 x v.75 mm - 6x zásuvka na karty - vnitřní rozměry: š.210 x v.155 mm kování: - výsuvné ložiskové úchytky: - 6x profilovaná úchytka se třemi drážkami - prášk. barva - šedá RAL x 25 x 10-4x aretační prvek ve dně skříně - vyrovnání nerovností (10 mm) P2 Vozík na vrácené knihy - knihovna 670 x 635 x nosná konstrukce: - 4x Alu konzole 4x kolečko (z toho 2 bržděná) 2x podélné Alu madlo v horní části barevnost - stříbrný elox korpus: - desky melamin 2x bočnice 1x dno 1x top deska 1x záda police: - 1x - pevně osazená melamin Q1 Šatní skříň plechová - jednooddílová - šatny 400 x 500 x korpus: - plechový barevnost - prášková barva - RAL 7035 dveře: - uzamykatelné s výztuhou, dvouplášťové perforace pro lepší odvětrání zámek cylindrický vnitřní otočné čepy ( skryté panty) materiál - plech barevnost - prášková barva - RAL 7035 vybavení: - horní polička šatní tyč sokl: - v. 100 mm po celém obvodu skříňky materiál - plech barevnost - prášková barva - RAL 7035 Q2 Šatní skříň plechová - dvouoddílová - šatny 800 x 500 x konstrukce: - 2x skříňka šířky 400 mm korpus: - plechový barevnost - prášková barva - RAL 7035 dveře: - 2x samostatně uzamykatelné s výztuhou, dvouplášťové perforace pro lepší odvětrání zámek cylindrický vnitřní otočné čepy (skryté panty) materiál - plech barevnost - prášková barva - RAL 7035 vybavení: - každá skříňka: horní polička šatní tyč sokl: - v. 100 mm po celém obvodu skříňky materiál - plech barevnost - prášková barva - RAL 7035 R1 Regálová sestava - místnost č.115 a č x 400 x konstrukce: - stavebnicový regálový systém - zásekový zásuvná montáž - bez šroubování rám: - 2x regálový slupek nosníky: spojovací traverzy (spojení sloupků v rámci hloubky) police: - 6x profilovaný plech - uložený na spojovací traverzy přestavitelnost výšky polic - po cca 25 mm zavětrování: - zavětrovací kříž Stránka 6

8 skříně R2 Regálová sestava - místnost č x 400 x skladba: konstrukce: rámy: nosníky: police: - 3x modul 1050 mm + koncová bočnice 100 mm - stavebnicový regálový systém - zásekový zásuvná montáž - bez šroubování - bočnice - 2x regálový sloupek s patkou + vodorovné příčky a diagonály - tvarované duté profily na koncích úprava pro zavěšení do úchytů sloupu - 6x profilovaný plech na každý modul uložení na nosníky přestavitelnost výšky polic - po cca 33 mm R3 Regálová sestava - místnost č x 400 x skladba: konstrukce: rámy: nosníky: police: - 2x modul 1200 mm + koncová bočnice 100 mm - stavebnicový regálový systém - zásekový zásuvná montáž - bez šroubování - bočnice - 2x regálový sloupek s patkou + vodorovné příčky a diagonály - tvarované duté profily na koncích úprava pro zavěšení do úchytů sloupu - 6x profilovaný plech na každý modul uložení na nosníky přestavitelnost výšky polic - po cca 33 mm R4 Regálová sestava - místnost č.241 různé x 400 x skladba: - 4x samostatný modul 1050 mm + koncová bočnice 100 mm - 8x řada 5950 mm (4x modul 1200 mm + 1x modul 1050 mm + koncová bočnice 100 mm konstrukce: - stavebnicový regálový systém - zásekový zásuvná montáž - bez šroubování rámy: - bočnice - 2x regálový sloupek s patkou + vodorovné příčky a diagonály nosníky: - tvarované duté profily na koncích úprava pro zavěšení do úchytů sloupu police: - 6x profilovaný plech na každý modul uložení na nosníky přestavitelnost výšky polic - po cca 33 mm R5 Regálová sestava - místnost č x 400 x skladba: konstrukce: rámy: nosníky: police: - 5x modul 1200 mm + koncová bočnice 100 mm - stavebnicový regálový systém - zásekový zásuvná montáž - bez šroubování - bočnice - 2x regálový sloupek s patkou + vodorovné příčky a diagonály - tvarované duté profily na koncích úprava pro zavěšení do úchytů sloupu - 6x profilovaný plech na každý modul uložení na nosníky přestavitelnost výšky polic - po cca 33 mm Stránka 7

9 S1 Sestava pracovních stolů - sekretariát 1 Pracovní stůl 1800 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů x 25-2x ocelová vynášecí konzola (jäckel mm) dl x 800 x x 100 x 18 Pracovní stůl 1800 x 800 x C profil mm s plastovou krytkou - umožňující průchod kabelů x 25-2x ocelová vynášecí konzola (jäckel mm) dl x 800 x x 100 x 18 Pracovní stůl 1200 x 800 x C profil mm s plastovou krytkou - umožňující průchod kabelů 30x60 x 25 barevnost plastové koncovky mléčný plast - 2x ocelová vynášecí konzola (jäckel mm) dl x 800 x x 100 x 18-1x kabelový rošt - drátěný Stránka 8

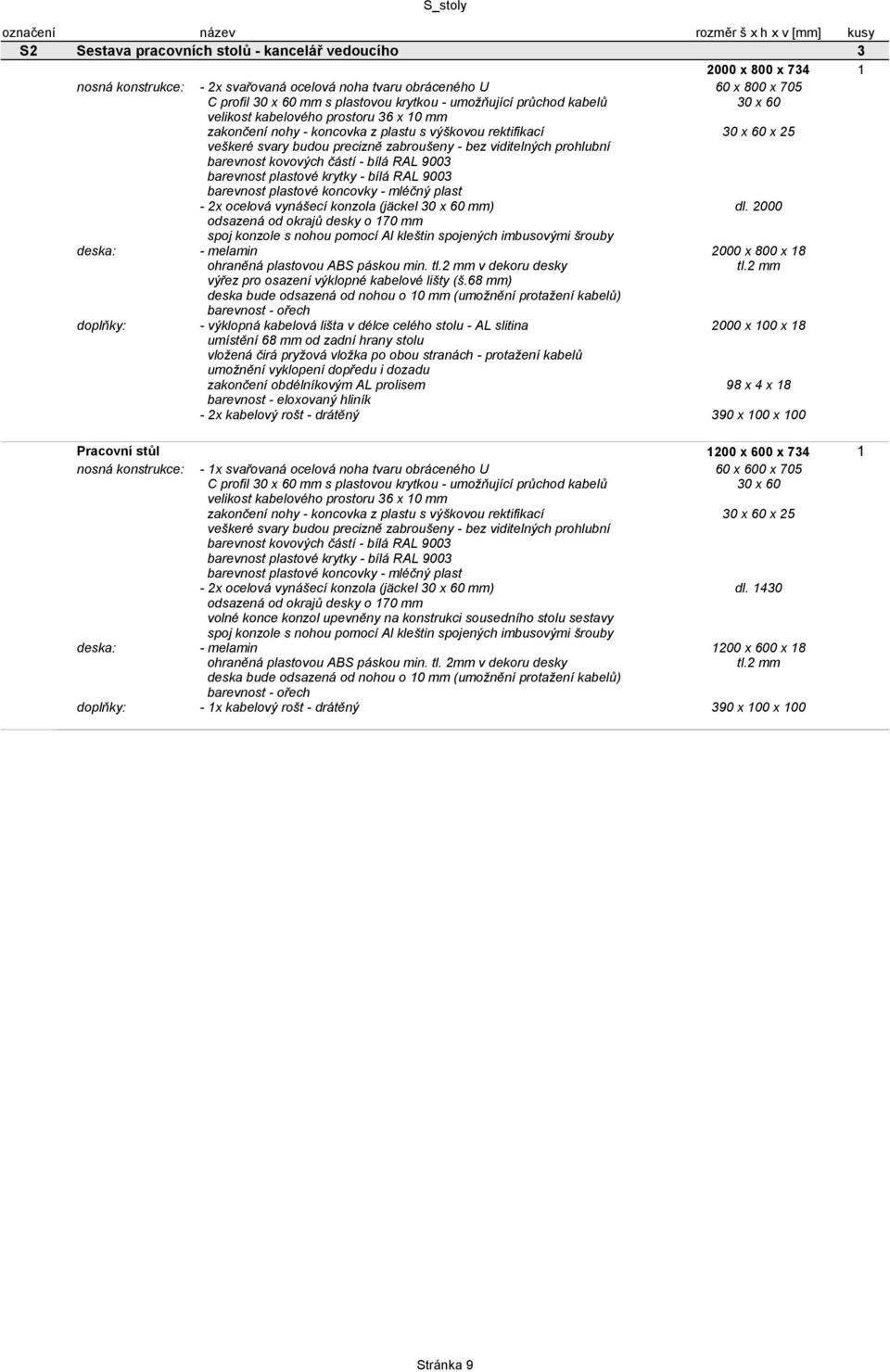

10 S2 Sestava pracovních stolů - kancelář vedoucího x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů - 2x ocelová vynášecí konzola (jäckel mm) ohraněná plastovou ABS páskou min. v dekoru desky x 25 dl Pracovní stůl 1200 x 600 x x 600 x 705 C profil mm s plastovou krytkou - umožňující průchod kabelů x 25-2x ocelová vynášecí konzola (jäckel mm) dl x 600 x 18-1x kabelový rošt - drátěný Stránka 9

11 S3 Sestava pracovních stolů - běžná kancelář 12 Pracovní stůl 2000 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů - 2x ocelová vynášecí konzola (jäckel mm) x 25 dl Pracovní stůl 1000 x 600 x x 600 x 705 C profil mm s plastovou krytkou - umožňující průchod kabelů x 25-2x ocelová vynášecí konzola (jäckel mm) dl x 600 x 18-1x kabelový rošt - drátěný Stránka 10

12 S4 Sestava pracovních stolů - běžná kancelář 12 Pracovní stůl 2000 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů - 2x ocelová vynášecí konzola (jäckel mm) x 25 dl Pracovní stůl 1000 x 600 x x 600 x 705 C profil mm s plastovou krytkou - umožňující průchod kabelů x 25-2x ocelová vynášecí konzola (jäckel mm) dl x 600 x 18-1x kabelový rošt - drátěný Stránka 11

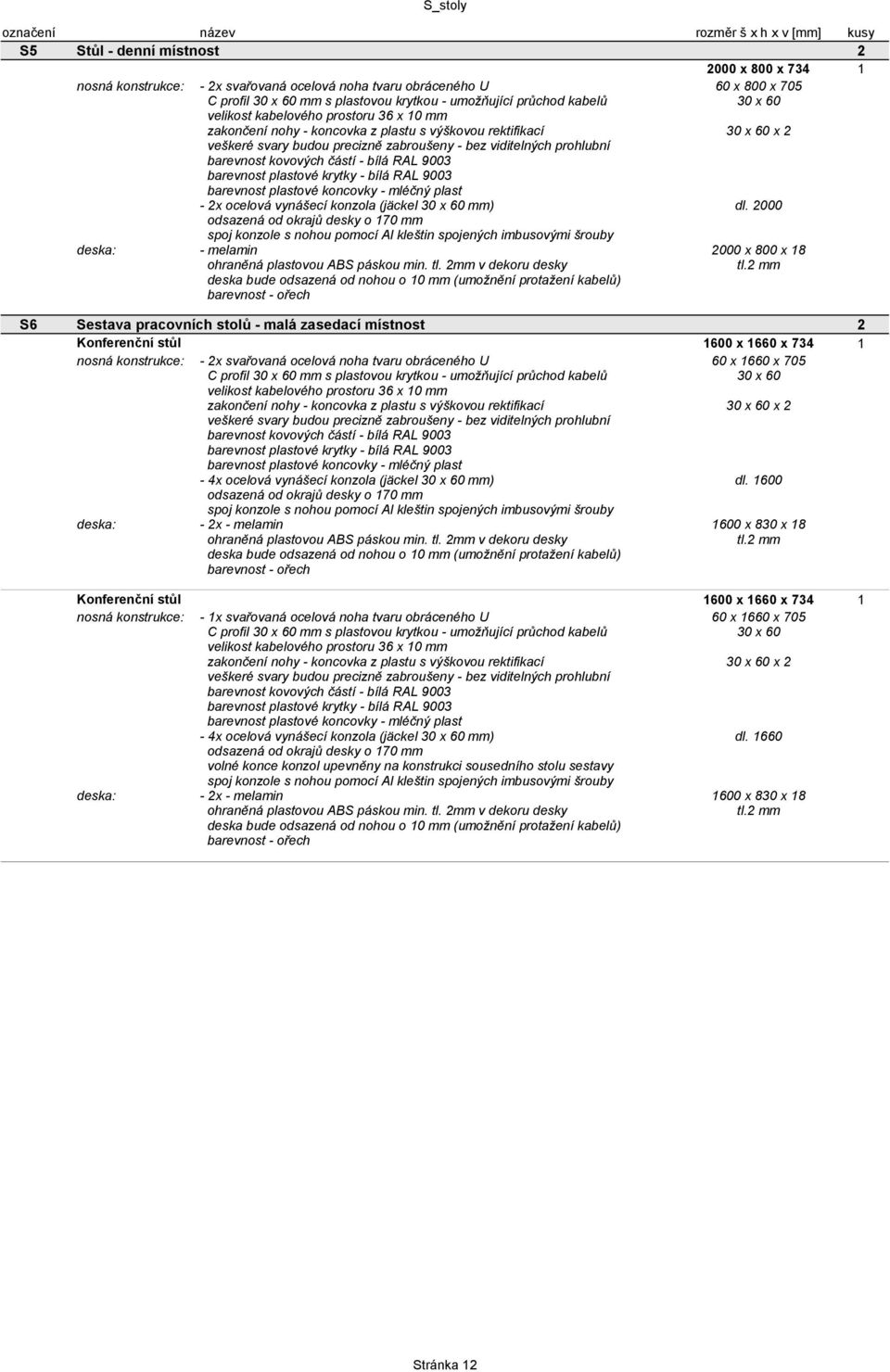

13 S5 Stůl - denní místnost x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů - 2x ocelová vynášecí konzola (jäckel mm) x 2 dl S6 Sestava pracovních stolů - malá zasedací místnost 2 Konferenční stůl 1600 x 1660 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U 60 x 1660 x 705 C profil mm s plastovou krytkou - umožňující průchod kabelů x 2-4x ocelová vynášecí konzola (jäckel mm) dl x 1600 x 830 x 18 Konferenční stůl 1600 x 1660 x x 1660 x 705 C profil mm s plastovou krytkou - umožňující průchod kabelů x 2-4x ocelová vynášecí konzola (jäckel mm) dl x 1600 x 830 x 18 Stránka 12

14 S7 Sestava pracovních stolů - běžná kancelář 1 Pracovní stůl 2000 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů barevnost plastové koncovky mléčný plast - 2x ocelová vynášecí konzola (jäckel mm) x 2 dl Pracovní stůl 800 x 600 x x 600 x 705 C profil mm s plastovou krytkou - umožňující průchod kabelů x 25-2x ocelová vynášecí konzola (jäckel mm) dl RAL x 600 x 18-1x kabelový rošt - drátěný Stránka 13

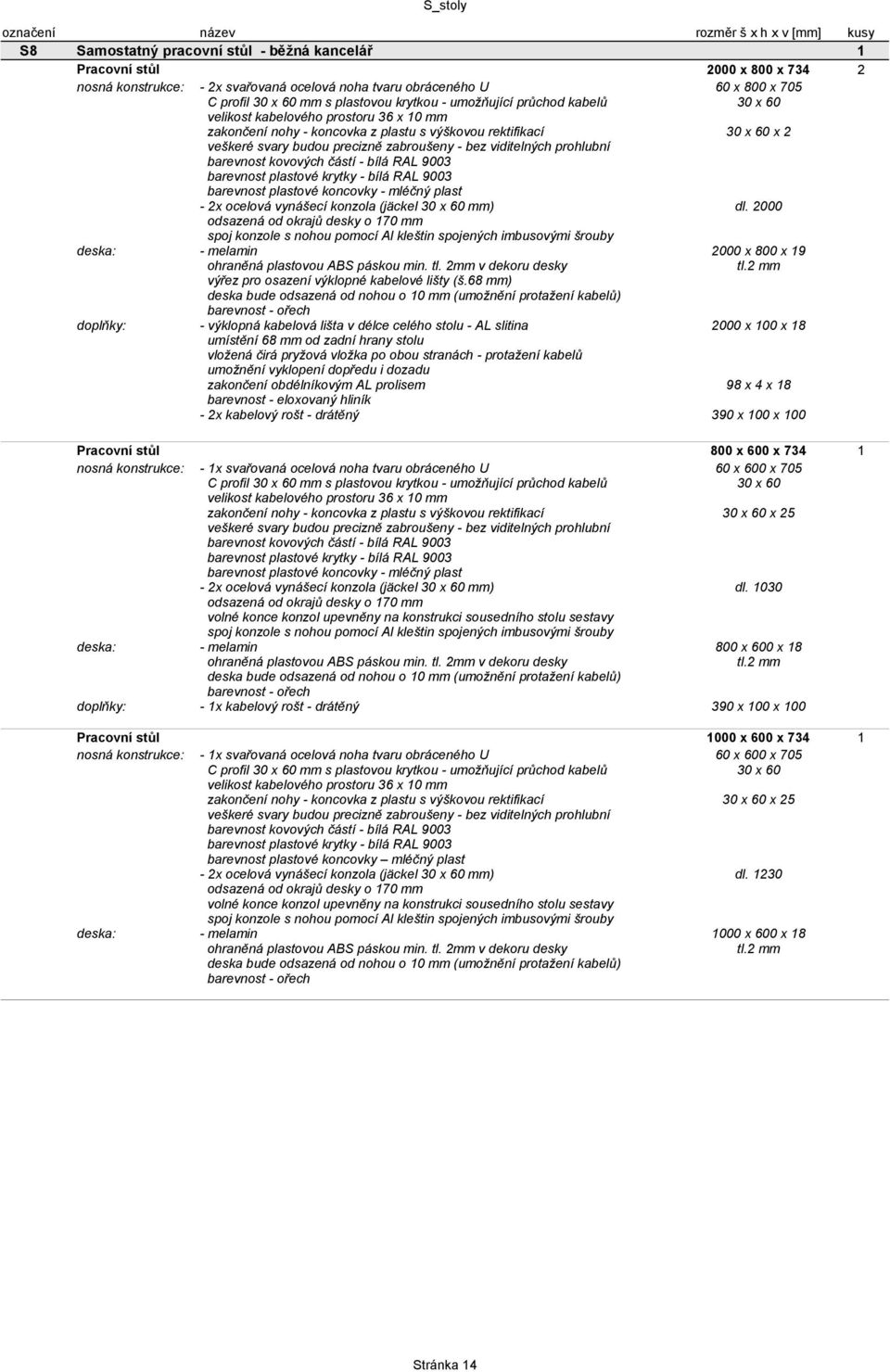

15 S8 Samostatný pracovní stůl - běžná kancelář 1 Pracovní stůl 2000 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů - 2x ocelová vynášecí konzola (jäckel mm) x 2 dl x 800 x 19 Pracovní stůl 800 x 600 x x 600 x 705 C profil mm s plastovou krytkou - umožňující průchod kabelů x 25-2x ocelová vynášecí konzola (jäckel mm) dl x 600 x 18-1x kabelový rošt - drátěný Pracovní stůl 1000 x 600 x x 600 x 705 C profil mm s plastovou krytkou - umožňující průchod kabelů x 25 barevnost plastové koncovky mléčný plast - 2x ocelová vynášecí konzola (jäckel mm) dl x 600 x 18 Stránka 14

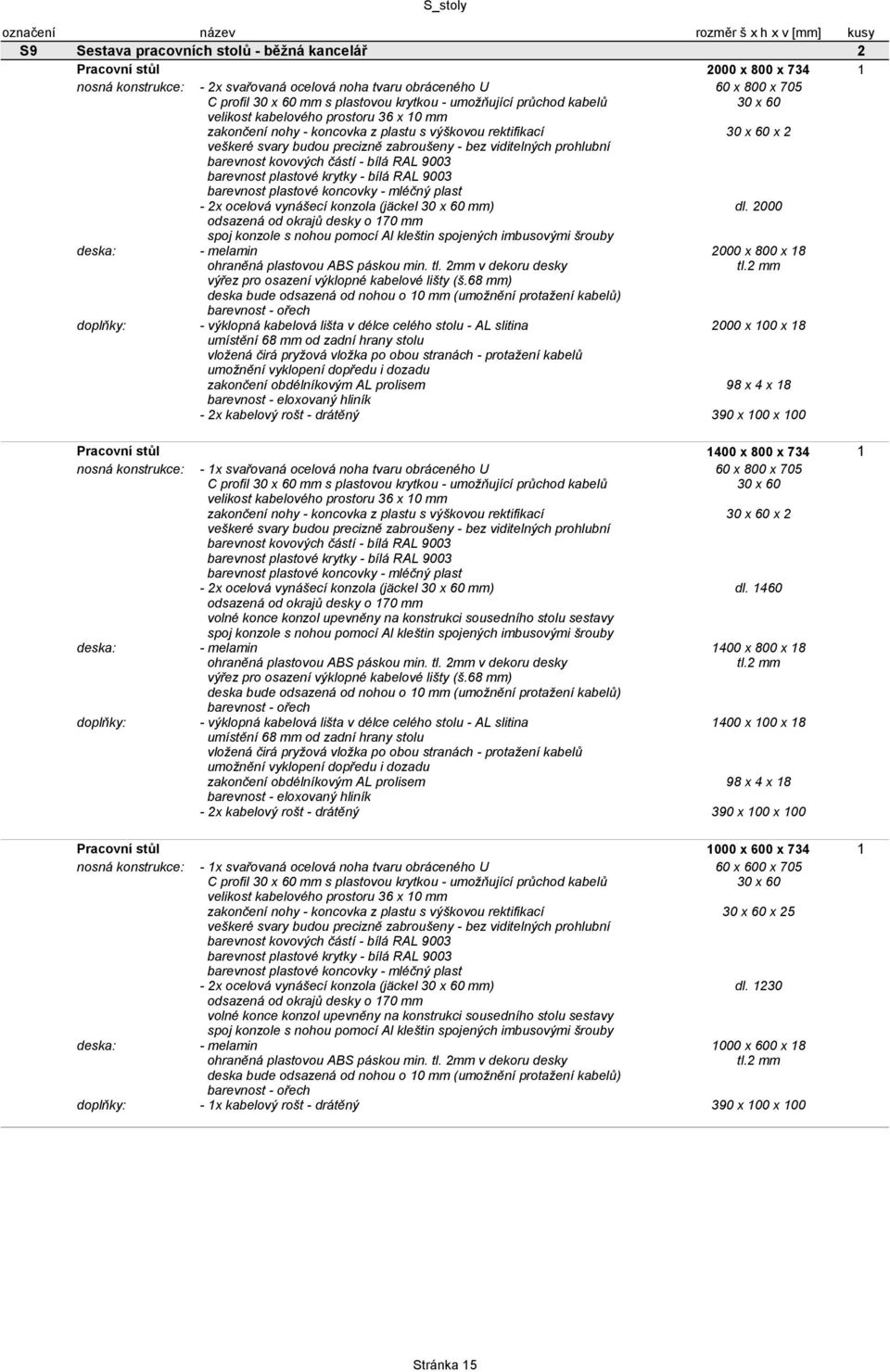

16 S9 Sestava pracovních stolů - běžná kancelář 2 Pracovní stůl 2000 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů - 2x ocelová vynášecí konzola (jäckel mm) x 2 dl Pracovní stůl 1400 x 800 x C profil mm s plastovou krytkou - umožňující průchod kabelů x 2-2x ocelová vynášecí konzola (jäckel mm) dl x 800 x x 100 x 18 Pracovní stůl 1000 x 600 x x 600 x 705 C profil mm s plastovou krytkou - umožňující průchod kabelů x 25-2x ocelová vynášecí konzola (jäckel mm) dl x 600 x 18-1x kabelový rošt - drátěný Stránka 15

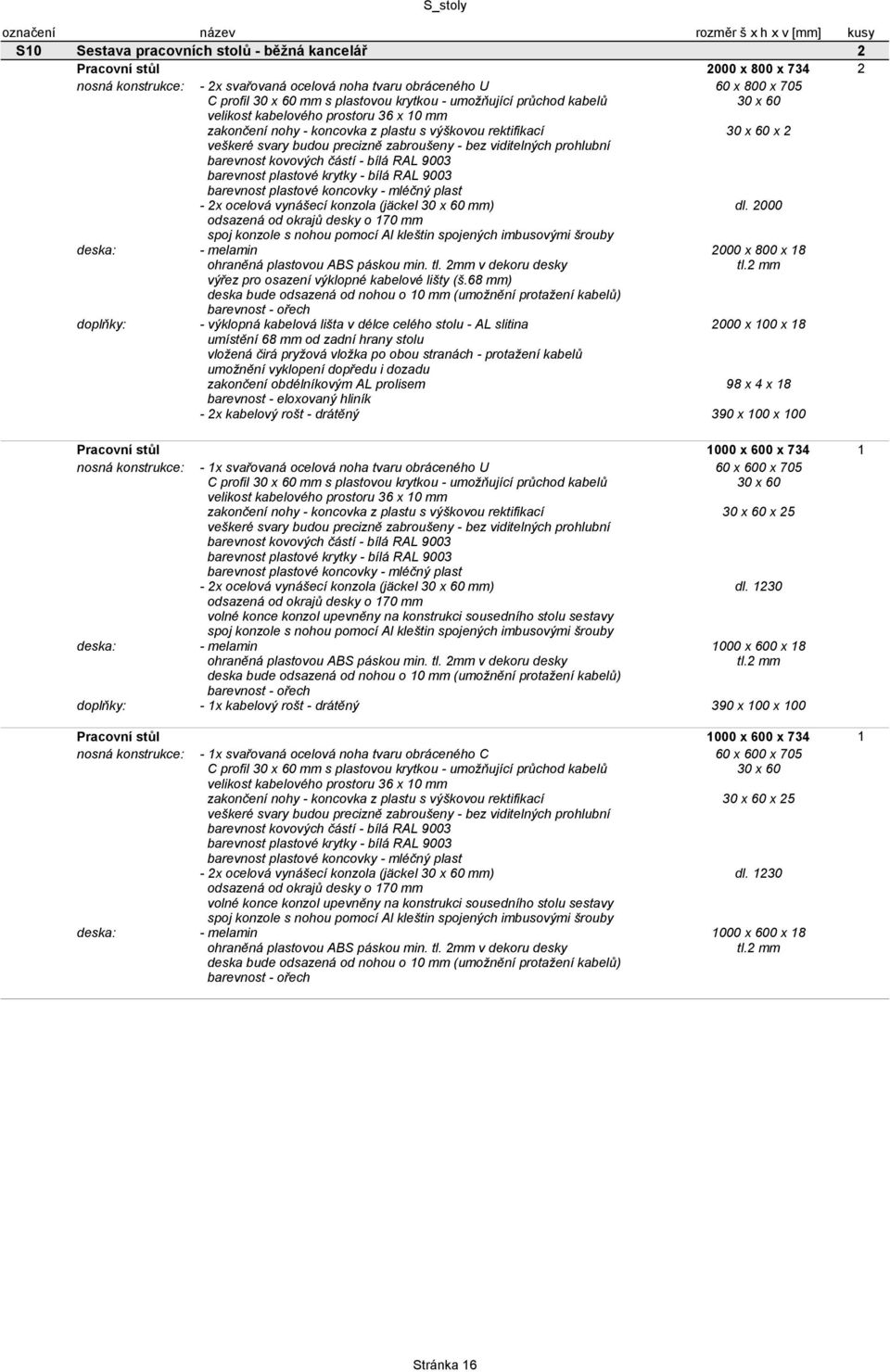

17 S10 Sestava pracovních stolů - běžná kancelář 2 Pracovní stůl 2000 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů - 2x ocelová vynášecí konzola (jäckel mm) x 2 dl Pracovní stůl 1000 x 600 x x 600 x 705 C profil mm s plastovou krytkou - umožňující průchod kabelů x 25-2x ocelová vynášecí konzola (jäckel mm) dl x 600 x 18-1x kabelový rošt - drátěný Pracovní stůl 1000 x 600 x nosná konstrukce: - 1x svařovaná ocelová noha tvaru obráceného C 60 x 600 x 705 C profil mm s plastovou krytkou - umožňující průchod kabelů x 25-2x ocelová vynášecí konzola (jäckel mm) dl x 600 x 18 Stránka 16

18 S11 Sestava pracovních stolů - sekretariát 1 Pracovní stůl 2000 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou- umožňující průchod kabelů veškeré svary budou precizně zabroušeny- bez viditelných prohlubní - 2x ocelová vynášecí konzola (jäckel mm) x 2 dl Pracovní stůl 2000 x 800 x C profil mm s plastovou krytkou- umožňující průchod kabelů x 2 veškeré svary budou precizně zabroušeny- bez viditelných prohlubní - 2x ocelová vynášecí konzola (jäckel mm) dl Pracovní deska 1200 x 800 x C profil mm s plastovou krytkou- umožňující průchod kabelů x 2 veškeré svary budou precizně zabroušeny- bez viditelných prohlubní - 2x ocelová vynášecí konzola (jäckel mm) dl deska melamin: 1200 x 800 x x 100 x 18-1x kabelový rošt - drátěný Stránka 17

19 Pracovní stůl 1000 x 600 x x 600 x 705 C profil mm s plastovou krytkou - umožňující průchod kabelů x 25-2x ocelová vynášecí konzola (jäckel mm) dl x 600 x 18-1x kabelový rošt - drátěný S12 Sestava pracovních stolů - běžná kancelář 1 Pracovní stůl 2000 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů x 2-2x ocelová vynášecí konzola (jäckel mm) dl Pracovní stůl 1400 x 800 x C profil mm s plastovou krytkou - umožňující průchod kabelů x 2-2x ocelová vynášecí konzola (jäckel mm) dl x 800 x x 100 x 18 Stránka 18

20 S13 Sestava pracovních stolů - sekretariát 1 Pracovní stůl 2000 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů - 2x ocelová vynášecí konzola (jäckel mm) x 2 dl Pracovní stůl 2000 x 800 x C profil mm s plastovou krytkou - umožňující průchod kabelů x 2-2x ocelová vynášecí konzola (jäckel mm) dl Recepční clona s pultem 2000 x 80 x konstrukce: - eloxovaný hliníkový rám - T profil (80 x 40 mm, tl.5,5 mm) 80 x 40, tl. 5,5 strana 80 mm - doplněna o 2 oboustranně vyfrézované vodící drážky š.7mm strana 40 mm - zakončena drážkou pro vsunutí výplně paravánu - horizontální profilovaná vodící hliníková lišta se dvěmi drážkami v. 60 mm dl.2000 výplň: - spodní část - 2 x deska - v.300 mm 2000 x 18 x 300 horní část - mléčný bílý polotransparentní perspex v. 310 pult: - ocelový plát tl.4 mm hl. 300 zaoblené rohy - rádius 10 mm RAL 9003 Stránka 19

21 S14 Sestava pracovních stolů - sekretariát 1 Pracovní stůl 1800 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů - 2x ocelová vynášecí konzola (jäckel mm) x 2 dl x 800 x x 100 x 18 Pracovní stůl 1200 x 800 x C profil mm s plastovou krytkou - umožňující průchod kabelů x 2 veškeré svary budou precizně zabroušeny bez viditelných prohlubní - 2x ocelová vynášecí konzola (jäckel mm) dl x 800 x x 100 x 18-1x kabelový rošt - drátěný Pracovní stůl 1200 x 600 x x 600 x 705 C profil mm s plastovou krytkou - umožňující průchod kabelů x 2 barevnost plastové koncovky mléčný plast - 2x ocelová vynášecí konzola (jäckel mm) dl x 600 x 18-1x kabelový rošt - drátěný Stránka 20

22 Recepční clona s pultem 1800 x 80 x konstrukce: - eloxovaný hliníkový rám - T profil (80 x 40 mm, tl.5,5 mm) 80 x 40, tl. 5,5 strana 80 mm - doplněna o 2 oboustranně vyfrézované vodící drážky š.7mm strana 40 mm - zakončena drážkou pro nvsunutí výplně paravánu - horizontální profilovaná vodící hliníková lišta se dvěmi drážkami v. 60 mm dl.1800 výplň: - spodní část - 2 x deska - v.300 mm 1800 x 18 x 300 horní část - mléčný bílý polotransparentní perspex v. 310 pult: - ocelový plát tl.4 mm hl. 300 zaoblené rohy - rádius 10 mm RAL 9003 S15 Sestava pracovních stolů - běžná kancelář 1 Pracovní stůl 2000 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů x 2-2x ocelová vynášecí konzola (jäckel mm) dl Stránka 21

23 S16 Sestava pracovních stolů - běžná kancelář 2 Pracovní stůl 2000 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů - 2x ocelová vynášecí konzola (jäckel mm) x 25 dl Pracovní stůl 1000 x 600 x x 600 x 705 C profil mm s plastovou krytkou - umožňující průchod kabelů x 25-2x ocelová vynášecí konzola (jäckel mm) dl x 600 x 18-1x kabelový rošt - drátěný Stránka 22

24 S17 Sestava pracovních stolů běžná kancelář 2 Pracovní stůl 2000 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů - 2x ocelová vynášecí konzola (jäckel mm) x 25 dl Pracovní stůl 1000 x 600 x x 600 x 705 C profil mm s plastovou krytkou - umožňující průchod kabelů x 25-2x ocelová vynášecí konzola (jäckel mm) dl x 600 x 18-1x kabelový rošt - drátěný Stránka 23

25 S18 Sestava pracovních stolů - kancelář vedoucího 1 Pracovní stůl 2000 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů - 2x ocelová vynášecí konzola (jäckel mm) RAL 9003 ohraněná plastová ABS hrana min. tl. 2mm v dekoru desky x 25 dl Pracovní stůl 1400 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů x 25-2x ocelová vynášecí konzola (jäckel mm) dl RAL x 800 x 18 ohraněná plastová ABS hrana min. tl. 2mm v dekoru desky Pracovní stůl 2000 x 800 x C profil mm s plastovou krytkou - umožňující průchod kabelů x 2-2x ocelová vynášecí konzola (jäckel mm) dl Stránka 24

26 Pracovní stůl 1200 x 600 x nosná konstrukce: - 1x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů - 2x ocelová vynášecí konzola (jäckel mm) - 1x kabelový rošt - drátěný 60 x 600 x 705 x 2 dl x 600 x 18 Stránka 25

27 S19 Sestava pracovních stolů - kancelář vedoucího 1 Pracovní stůl 2000 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů - 2x ocelová vynášecí konzola (jäckel mm) RAL 9003 ohraněná plastová ABS hrana min. tl. 2mm v dekoru desky x 25 dl Pracovní stůl 1400 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů x 25-2x ocelová vynášecí konzola (jäckel mm) dl RAL x 800 x 18 ohraněná plastová ABS hrana min. tl. 2mm v dekoru desky Pracovní stůl 2000 x 800 x C profil mm s plastovou krytkou - umožňující průchod kabelů x 2-2x ocelová vynášecí konzola (jäckel mm) dl Stránka 26

28 Pracovní stůl 1200 x 600 x nosná konstrukce: - 1x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů - 2x ocelová vynášecí konzola (jäckel mm) - 1x kabelový rošt - drátěný 60 x 600 x 705 x 2 dl x 600 x 18 Stránka 27

29 S20 Sestava pracovních stolů - kancelář vedoucího 1 Pracovní stůl 1600 x 800 x nosná konstrukce: - 2x svařovaná ocelová noha tvaru obráceného U C profil mm s plastovou krytkou - umožňující průchod kabelů - 2x ocelová vynášecí konzola (jäckel mm) x 25 dl x 800 x x 100 x 18 Pracovní stůl 2000 x 800 x C profil mm s plastovou krytkou - umožňující průchod kabelů x 2-2x ocelová vynášecí konzola (jäckel mm) dl Pracovní stůl 800 x 600 x x 600 x 705 C profil mm s plastovou krytkou - umožňující průchod kabelů x 25-2x ocelová vynášecí konzola (jäckel mm) dl x 600 x 18-1x kabelový rošt - drátěný Recepční clona s pultem 1600 x 80 x konstrukce: - eloxovaný hliníkový rám - T profil (80 x 40 mm, tl.5,5 mm) 80 x 40, tl. 5,5 strana 80 mm - doplněna o 2 oboustranně vyfrézované vodící drážky š.7mm strana 40 mm - zakončena drážkou pro nvsunutí výplně paravánu - horizontální profilovaná vodící hliníková lišta se dvěmi drážkami v. 60 mm dl.1600 výplň: - spodní část - 2 x deska - v.300 mm 1600 x 18 x 300 horní část -mléčný bílý polotransparentní perspex v. 310 pult: - ocelový plát tl.4 mm hl. 300 zaoblené rohy - rádius 10 mm RAL 9003 Stránka 28

30 T_stoly T1 Sestava pracovních stolů - kancelář pro TOP management 1 Pracovní stůl 2300 x 1700 x x noha profilu L (54 x 54 mm, tl. 2 mm) - AL slitina 54 x 54 x 715 +vyložení - hranol - dýha 40 x 40 zakončení nohy - plastová patka s možností výškové rektifikace 10 mm barevnost kovových částí - stříbrný elox barevnost vyložení - dýha stejná jako u desek stolu - tmavý dub barevnost plastové patky - chrom nosný rám: - 2x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina cca dl x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina cca dl x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina cca dl x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina cca dl x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina cca dl. 592 konzole po celé délce opatřeny protilehlými drážkami 54 x 54 umístění vynášecích podložek a doplňkových komponentů (kab. žlabů) 54 x 54 x 68-5x rohový profil - v rámci nohou - AL slitina - barevnost kovových částí - stříbrný elox kotvení: - nutno použít kotvení pro snadnou přestavitelnost stolových sestav + přestavitelnost s max. využitím stávajících komponent - provázání - nosná konzola x noha - provázání - konzola x konzola kotvící L prvek pro uchycení - dýha 2300 x 900 x 12 - dýha 800 x 700 x 12 uchycení desky: - systém magnetů (snadný přístup do kabelových roštů) deska odsazená od nosných rámů o 8mm - možnost protažení kabelů umístění vynášecích podložek pro desku do protilehlých drážek v konzolách - clona nohou pro stůl délky 2300 mm - dýha š x 12 x 33 barevnost - dýha stejná jako u desek stolu - tmavý dub - 3x kabelový rošt - drátěný Konferenční stůl 1900 x 1100 x x noha profilu L (54 x 54 mm, tl. 2 mm) - AL slitina 54 x 54 x 715 +vyložení - hranol - dýha 40 x 40 zakončení nohy - plastová patka s možností výškové rektifikace 10 mm barevnost kovových částí - stříbrný elox barevnost vyložení - dýha stejná jako u desek stolu - tmavý dub barevnost plastové patky - chrom nosný rám: - 2x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina cca dl x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina cca dl. 992 konzole po celé délce opatřeny protilehlými drážkami 54 x 54 umístění vynášecích podložek a doplňkových komponentů (kab. žlabů) - 4x rohový profil - v rámci nohou - barevnost kovových částí - stříbrný elox kotvení: - nutno použít kotvení pro snadnou přestavitelnost stolových sestav + přestavitelnost s max. využitím stávajících komponent - provázání - nosná konzola x noha - provázání - konzola x konzola kotvící L prvek pro uchycení - dýha 1900 x 1100 x 12 uchycení desky: - systém magnetů (snadný přístup do kabelových roštů) deska odsazená od nosných rámů o 8mm - možnost protažení kabelů umístění vynášecích podložek pro desku do protilehlých drážek v konzolách Stránka 29

31 T_stoly T2 Sestava pracovních stolů - kancelář pro TOP management 1 Pracovní stůl 2300 x 2100 x nosný rám: kotvení: uchycení desky: - 5x noha profilu L (54 x 54 mm, tl. 2 mm) - AL slitina +vyložení - hranol - dýha zakončení nohy - plastová patka s možností výškové rektifikace 10 mm barevnost kovových částí - stříbrný elox barevnost vyložení - dýha stejná jako u desek stolu - tmavý dub barevnost plastové patky - chrom - 2x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina 1x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina 1x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina 2x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina 1x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina konzole po celé délce opatřeny protilehlými drážkami umístění vynášecích podložek a doplňkových komponentů (kab. žlabů) - 5x rohový profil - v rámci nohou - AL slitina - barevnost kovových částí - stříbrný elox - nutno použít kotvení pro snadnou přestavitelnost stolových sestav + přestavitelnost s max. využitím stávajících komponent - provázání - nosná konzola x noha - provázání konzola x konzola kotvící L prvek pro uchycení - dýha - dýha - systém magnetů (snadný přístup do kabelových roštů) deska odsazená od nosných rámů o 8mm - možnost protažení kabelů umístění vynášecích podložek pro desku do protilehlých drážek v konzolách - clona nohou pro stůl délky 2300 mm - dýha barevnost - dýha stejná jako u desek stolu - tmavý dub - 3x kabelový rošt - drátěný 54 x 54 x x 40 cca dl cca dl cca dl cca dl. 792 cca dl x x 54 x x 900 x x 700 x 12 š x 12 x 33 Konferenční stůl 2300 x 1100 x x noha profilu L (54 x 54 mm, tl. 2 mm) - AL slitina 54 x 54 x 715 +vyložení - hranol - dýha 40 x 40 zakončení nohy - plastová patka s možností výškové rektifikace 10 mm barevnost kovových částí - stříbrný elox barevnost vyložení - dýha stejná jako u desek stolu - tmavý dub barevnost plastové patky - chrom nosný rám: - 2x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina cca dl x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina cca dl. 992 konzole po celé délce opatřeny protilehlými drážkami 54 x 54 umístění vynášecích podložek a doplňkových komponentů (kab. žlabů) - 4x rohový profil - v rámci nohou - AL slitina - barevnost kovových částí - stříbrný elox kotvení: - nutno použít kotvení pro snadnou přestavitelnost stolových sestav + přestavitelnost s max. využitím stávajících komponent - provázání - nosná konzola x noha - provázání konzola x konzola kotvící L prvek pro uchycení - dýha 2300 x 1100 x 12 uchycení desky: - systém magnetů (snadný přístup do kabelových roštů) deska odsazená od nosných rámů o 8mm - možnost protažení kabelů umístění vynášecích podložek pro desku do protilehlých drážek v konzolách Stránka 30

32 T_stoly T3 Sestava pracovních stolů - kancelář pro TOP management 1 Pracovní stůl 2300 x 2100 x nosný rám: kotvení: uchycení desky: - 5x noha profilu L (54 x 54 mm, tl. 2 mm) - AL slitina +vyložení - hranol - dýha zakončení nohy - plastová patka s možností výškové rektifikace 10 mm barevnost kovových částí - stříbrný elox barevnost vyložení - dýha stejná jako u desek stolu - tmavý dub barevnost plastové patky - chrom - 2x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina 1x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina 1x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina 2x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina 1x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina konzole po celé délce opatřeny protilehlými drážkami umístění vynášecích podložek a doplňkových komponentů (kab. žlabů) - 5x rohový profil - v rámci nohou - AL slitina - barevnost kovových částí - stříbrný elox - nutno použít kotvení pro snadnou přestavitelnost stolových sestav + přestavitelnost s max. využitím stávajících komponent - provázání - nosná konzola x noha - provázání - konzola x konzola kotvící L prvek pro uchycení - dýha - dýha - systém magnetů (snadný přístup do kabelových roštů) deska odsazená od nosných rámů o 8mm - možnost protažení kabelů umístění vynášecích podložek pro desku do protilehlých drážek v konzolách - clona nohou pro stůl délky 2300 mm - dýha barevnost - dýha stejná jako u desek stolu - tmavý dub - 3x kabelový rošt - drátěný 54 x 54 x x 40 dl dl dl dl. 792 dl x x 54 x x 900 x x 700 x 12 š x 12 x 33 Konferenční stůl 2300 x 1100 x x noha profilu L (54 x 54 mm, tl. 2 mm) AL slitina 54 x 54 x 715 +vyložení hranol dýha 40 x 40 zakončení nohy plastová patka s možností výškové rektifikace 10 mm barevnost kovových částí stříbrný elox barevnost vyložení dýha stejná jako u desek stolu tmavý dub barevnost plastové patky - chrom nosný rám: - 2x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina cca dl x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina cca dl. 992 konzole po celé délce opatřeny protilehlými drážkami 54 x 54 umístění vynášecích podložek a doplňkových komponentů (kab. žlabů) 54 x 54 x 68-4x rohový profil - v rámci nohou - AL slitina - barevnost kovových částí - stříbrný elox kotvení: - nutno použít kotvení pro snadnou přestavitelnost stolových sestav + přestavitelnost s max. využitím stávajících komponent - provázání - nosná konzola x noha - provázání - konzola x konzola kotvící L prvek pro uchycení - dýha 2300 x 1100 x 12 uchycení desky: - systém magnetů (snadný přístup do kabelových roštů) deska odsazená od nosných rámů o 8mm - možnost protažení kabelů umístění vynášecích podložek pro desku do protilehlých drážek v konzolách Stránka 31

33 T_stoly T4 Sestava pracovních stolů - kancelář pro TOP management 1 Pracovní stůl 2300 x 2100 x nosný rám: kotvení: uchycení desky: - 5x noha profilu L (54 x 54 mm, tl. 2 mm) - AL slitina +vyložení - hranol - dýha zakončení nohy - plastová patka s možností výškové rektifikace 10 mm barevnost kovových částí - stříbrný elox barevnost vyložení - dýha stejná jako u desek stolu - tmavý dub barevnost plastové patky - chrom - 2x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina 1x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina 1x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina 2x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina 1x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina konzole po celé délce opatřeny protilehlými drážkami umístění vynášecích podložek a doplňkových komponentů (kab. žlabů) - 5x rohový profil - v rámci nohou - AL slitina - barevnost kovových částí - stříbrný elox - nutno použít kotvení pro snadnou přestavitelnost stolových sestav + přestavitelnost s max. využitím stávajících komponent - provázání - nosná konzola x noha - provázání - konzola x konzola kotvící L prvek pro uchycení - dýha - dýha - systém magnetů (snadný přístup do kabelových roštů) deska odsazená od nosných rámů o 8mm - možnost protažení kabelů umístění vynášecích podložek pro desku do protilehlých drážek v konzolách - clona nohou pro stůl délky 2300 mm - dýha barevnost dýha stejná jako u desek stolu - tmavý dub - 3x kabelový rošt - drátěný 54 x 54 x x 40 cca dl cca dl cca dl cca dl. 792 cca dl x x 54 x x 900 x x 700 x 12 š x 12 x 33 Konferenční stůl 1700 x 900 x x noha profilu L (54 x 54 mm, tl. 2 mm) - AL slitina 54 x 54 x 715 +vyložení - hranol - dýha 40 x 40 zakončení nohy - plastová patka s možností výškové rektifikace 10 mm barevnost kovových částí - stříbrný elox barevnost vyložení - dýha stejná jako u desek stolu - tmavý dub barevost plastové patky - chrom nosný rám: - 2x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina cca dl x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina cca dl. 792 konzole po celé délce opatřeny protilehlými drážkami 54 x 54 umístění vynášecích podložek a doplňkových komponentů (kab. žlabů) 54 x 54 x 68-4 x rohový profil - v rámci nohou - AL slitina - barevnost kovových částí - stříbrný elox kotvení: - nutno použít kotvení pro snadnou přestavitelnost stolových sestav + přestavitelnost s max. využitím stávajících komponent - provázání - nosná konzola x noha - provázání - konzola x konzola kotvící L prvek pro uchycení - dýha 1700 x 900 x 12 uchycení desky: - systém magnetů (snadný přístup do kabelových roštů) deska odsazená od nosných rámů o 8mm - možnost protažení kabelů umístění vynášecích podložek pro desku do protilehlých drážek v konzolách Stránka 32

34 T_stoly T5 Sestava pracovních stolů - kancelář pro TOP management 1 Pracovní stůl 2300 x 2100 x nosný rám: kotvení: uchycení desky: - 5x noha profilu L (54 x 54 mm) - AL slitina +vyložení - hranol - dýha zakončení nohy - plastová patka s možností výškové rektifikace 10 mm barevnost kovových částí - stříbrný elox barevnost vyložení - dýha stejná jako u desek stolu - tmavý dub barevnost plastové patky - chrom - 2x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina 1x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina 1x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina 2x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina 1x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina konzole po celé délce opatřeny protilehlými drážkami umístění vynášecích podložek a doplňkových komponentů (kab. žlabů) - 5 x rohový profil - v rámci nohou - AL slitina - barevnost kovových částí - stříbrný elox - nutno použít kotvení pro snadnou přestavitelnost stolových sestav + přestavitelnost s max. využitím stávajících komponent - provázání - nosná konzola x noha - provázání - konzola x konzola kotvící L prvek pro uchycení - dýha - dýha - systém magnetů (snadný přístup do kabelových roštů) deska odsazená od nosných rámů o 8mm - možnost protažení kabelů umístění vynášecích podložek pro desku do protilehlých drážek v konzolách - clona nohou pro stůl délky 2300 mm - dýha barevnost - dýha stejná jako u desek stolu - tmavý dub - 3x kabelový rošt - drátěný 54 x 54 x x 40 cca dl cca dl cca dl cca dl. 792 cca dl x x 54 x x 900 x x 700 x 12 š x 12 x 33 Konferenční stůl 2300 x 1100 x x noha profilu L (54 x 54 mm, tl. 2 mm) - AL slitina 54 x 54 x 715 +vyložení - hranol - dýha 40 x 40 zakončení nohy - plastová patka s možností výškové rektifikace 10 mm barevnost kovových částí - stříbrný elox barevnost vyložení - dýha stejná jako u desek stolu - tmavý dub barevost plastové patky - chrom nosný rám: - 2x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina cca dl x horizontální nosná konzola (profil 40 x 54 mm) - AL slitina cca dl. 992 konzole po celé délce opatřeny protilehlými drážkami 54 x 54 umístění vynášecích podložek a doplňkových komponentů (kab. žlabů) 54 x 54 x 68-4 x rohový profil - v rámci nohou - AL slitina - barevnost kovových částí - stříbrný elox kotvení: - nutno použít kotvení pro snadnou přestavitelnost stolových sestav + přestavitelnost s max. využitím stávajících komponent - provázání - nosná konzola x noha - provázání - konzola x konzola kotvící L prvek pro uchycení - dýha 2300 x 1100 x 12 uchycení desky: - systém magnetů (snadný přístup do kabelových roštů) deska odsazená od nosných rámů o 8mm - možnost protažení kabelů umístění vynášecích podložek pro desku do protilehlých drážek v konzolách Stránka 33

35 ostatní stoly U Mobilní jednací stůl 40 konstrukce: - odlévaná hliníková konstrukce 1400 x 700 x 735 stohování sklopením desky do svislé polohy - stohování za sebe rozměr ve sklopené poloze - max. 62 cm + 27 cm na každý další stůl pryžová ochrana proti oděru při stohování barevnost - stříbrný elox / RAL 9006 ochrana hrany - ABS pásky (tl. 2 mm) s integrovaným ochranným pryžovým lemem tl.5mm kulaté rohy - bezpečnější pro manipulaci aretační systém: - 2 samostatné ovladače - spodní strana desky min. 70 cm od sebe - zamezení náhodnému sklopení desky plynový píst - usnadnění sklopení - integrovaná kabelová vana - slitina AL umožnění protažení kabelů - plastové propojovací prvky (zámky) - zafixování stolů mezi sebou kolečka: 4x, z toho 2x s brzdou V Konferenční stůl kulatý 900 x podstava: - podstavná noha kovová podstavec nohy - mírně kónický tvar ( 600 mm) RAL 9003 (tl. 18 mm) 900 x 18 W1 Konferenční stolek 600 x 600 x konstrukce: - celoskleněný stolek - ohýbané sklo (zaoblené rohy) - kalené tl. skla 10 mm barevnost - čiré sklo W2 Konferenční stolek 1200 x 600 x konstrukce: - celoskleněný stolek - ohýbané sklo (zaoblené rohy) - kalené tl. skla 10 mm barevnost - čiré sklo X Stůl jídelní 800 x 800 x nosná konstrukce: - 2x kovová svařovaná konstrukce U (2 nohy + příčle - pevně spojené) 800 x 30 x x spojovací kovový příčník - profil 30 x 30 mm profil 30 x 30 mm, tl. 2 mm stavěcí šrouby - rektifikace plastové kluzáky na spojovacích příčnících - ochrana při stohování barevnost - RAL x 800 x 25 další: - stohovatelnost - min. 4 stoly na sebe Stránka 34

36 dovybavení Y1 Lampa stolní 1220 x 1220 x Konstrukce: Al konstrukce se dvěma nastavitelnými rameny Max vyložení: -Aretace polohy nastavení ramen pomocí lanek Š122cm xv129 cm barevnost přírodní Al leštěné prvky v kombinaci s přírodním eloxem - nezávisle nastavitelné Al stínítko sv. zdroj: Kotvení ke stolu: Kompaktní zářivkový zdroj 18W Pro sestavy stolů S bude lampa šroubována k desce stolu Pro sestavy stolů T bude lampa přichycena systémově k Al kci stolu Y2 pokojová květina malá 700 x700 x Květník: Al konstrukce čtverc. půdorysu se čtyřmi kolečky pro manipulaci Rozměry květníku: -Aretace polohy zabržděním alespoň jednoho kola 400 x400 x barevnost přírodním eloxem - samozávlaha bude vyřešena v rámci kce květníku rostlina: Odolný druh drobnolistých fikusů v různých barevných variacích Odolný druh draceny s minimálně třemi kmeny různé výšky Budou dodány min. 3 max. 5 různých variací, případně druhů květin : Cca rozměry květiny: průměr 700 Výška 1600 Y3 pokojová květina velká 1200 x1200 x Květník: Al konstrukce čtverc. půdorysu se čtyřmi kolečky pro manipulaci Rozměry květníku: -Aretace polohy zabržděním alespoň jednoho kola 400 x400 x barevnost přírodním eloxem - samozávlaha bude vyřešena v rámci kce květníku rostlina: Odolný druh palem, drobnolistých fikusů v různých barevných variacích Budou dodány dvě různé variace, případně druhy květin Cca rozměry květiny: Průměr 1200 Výška 1600 Stránka 35
