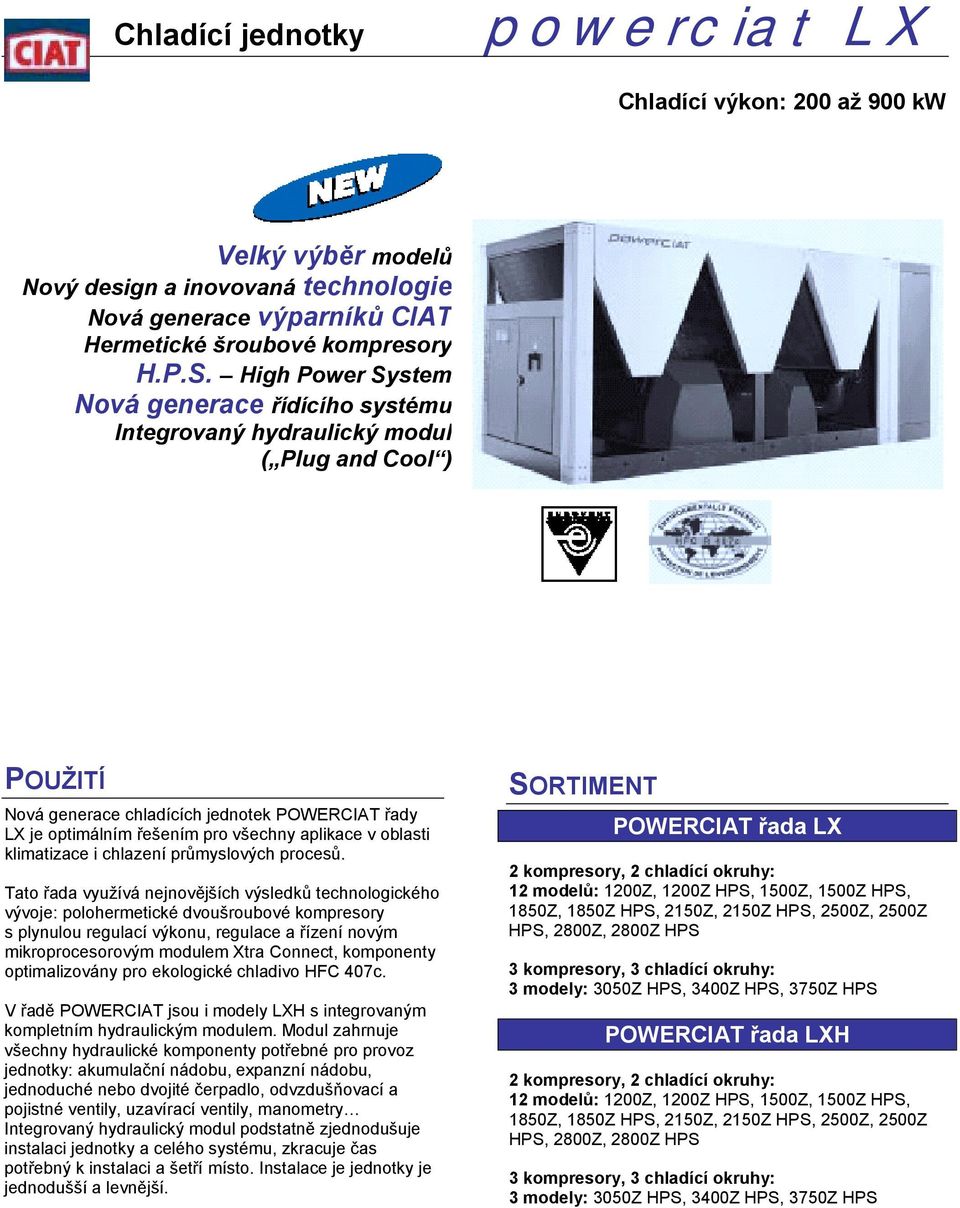

1 Chladící výkon: 200 až 900 kw Velký výběr modelů Nový design a inovovaná technologie Nová generace výparníků CIAT Hermetické šroubové kompresory H.P.S. High Power System Nová generace řídícího systému Integrovaný hydraulický modul ( Plug and Cool ) POUŽITÍ Nová generace chladících jednotek POWERCIAT řady LX je optimálním řešením pro všechny aplikace v oblasti klimatizace i chlazení průmyslových procesů. Tato řada využívá nejnovějších výsledků technologického vývoje: polohermetické dvoušroubové kompresory s plynulou regulací výkonu, regulace a řízení novým mikroprocesorovým modulem Xtra Connect, komponenty optimalizovány pro ekologické chladivo HFC 407c. V řadě POWERCIAT jsou i modely LXH s integrovaným kompletním hydraulickým modulem. Modul zahrnuje všechny hydraulické komponenty potřebné pro provoz jednotky: akumulační nádobu, expanzní nádobu, jednoduché nebo dvojité čerpadlo, odvzdušňovací a pojistné ventily, uzavírací ventily, manometry Integrovaný hydraulický modul podstatně zjednodušuje instalaci jednotky a celého systému, zkracuje čas potřebný k instalaci a šetří místo. Instalace je jednotky je jednodušší a levnější. SORTIMENT POWERCIAT řada LX 2 kompresory, 2 chladící okruhy: 12 modelů: 1200Z, 1200Z, 1500Z, 1500Z, 1850Z, 1850Z, 2150Z, 2150Z, 2500Z, 2500Z, 2800Z, 2800Z 3 kompresory, 3 chladící okruhy: 3 modely: 3050Z, 3400Z, 3750Z POWERCIAT řada LXH 2 kompresory, 2 chladící okruhy: 12 modelů: 1200Z, 1200Z, 1500Z, 1500Z, 1850Z, 1850Z, 2150Z, 2150Z, 2500Z, 2500Z, 2800Z, 2800Z 3 kompresory, 3 chladící okruhy: 3 modely: 3050Z, 3400Z, 3750Z

2 R407c R407c POWERCIAT LX / LXH 1200Z 1200Z 1500Z 1850Z 2150Z 2500Z 2800Z 1500Z 1850Z 2150Z 2500Z 2800Z Počet okruhů 2 Počet kompresorů 2 Chladící výkon kw (1) 235,5 261,4 305,2 338,4 361,9 408,5 429,4 486,1 522,1 593,5 604,8 690,4 Příkon kw (2) 101,5 110,1 129, ,1 171,6 184,5 202,4 216,1 250,3 244,5 267,5 Otáčky ventilátorů 1/min 905 Tlak. ztráta výparníku m v.s. (3) 2,67 3,28 4,32 5,28 6,02 7,61 6,00 7,50 5,22 6,56 7,80 8,78 POWERCIAT LX / LXH 3050Z 3400Z 3750Z Počet okruhů 3 Počet kompresorů 3 Chladící výkon kw (1) 740,2 819,9 902,6 Příkon kw (2) 287,5 320,5 362,2 Otáčky ventilátorů 1/min 905 Tlak. ztráta výparníku m v.s. (3) 2 2,5 3 (1) Chladící výkon pro teplotu chlazené vody 12/7 C a teplotu okolního vzduchu 35 C (2) Příkon kompresorů + ventilátorů (3) Tlaková ztráta výparníku POWERCIAT LX při jmenovitém průtoku vody 12/7 C POPIS POWERCIAT řada LX Kompresory Polohermetické šroubové se dvěma rotory Optimalizovaný profil rotorů, zajišťující vysokou účinnost Vestavěný elektromotor s vinutím pro postupný start (part winding) Integrovaná elektronická ochrana motoru Kontrola vyváženosti a pořadí fází (smysl otáčení) Integrovaný bezpečnostní přepouštěcí ventil Čidlo teploty par ve výtlaku Kontrola tlaku oleje Integrovaný 3 stupňový odlučovač oleje Topné těleso pro ohřev olejové náplně kompresoru Účinný sací filtr Servisní ventil na výtlaku Šoupě pro plynulou regulaci výkonu Antivibrační podložky Výparník Kotlový trubkový s přímým odparem (chladivo v trubkách) Měděné trubky s vysokou účinností Ocelový plášť Turbulizátory z nekorodujícího materiálu Pěnová tepelná izolace kryta fólií odolnou vůči UV záření Vzduchem chlazený kondenzátor Měděné trubky, hliníkové lamely Ventilátory s přímým pohonem Tvarované rotory ventilátorů z polypropylenu Otáčky 905 nebo 715 1/min Standardně vybaveny ochrannou mřížkou 3 fázové elektromotory, IP 54 (High Power System) u modelů LX/LXH systém umožňuje zvýšení chladícího výkonu, zlepšuje účinnost systému zvláště při částečném zatížení a tak zajišťuje optimální činnost jednotky POWERCIAT po celý rok. Příslušenství chladícího okruhu Filtrdehydrátory s výměnnými dehydračními vložkami Průhledítko s indikací vlhkosti Elektromagnetické ventily na kapalinovém potrubí Termostatický expanzní ventil Regulační a jistící prvky Vysokotlaká a nízkotlaká čidla Vysokotlaké a nízkotlaké pojistné ventily Čidlo teploty chlazené vody (na vstupu i výstupu výparníku) Čidlo protizámrazové ochrany výparníku Čidlo venkovní teploty Čidlo teploty par ve výtlaku kompresoru Průtokový spínač (flowswitch) okruhu chlazené vody

3 Elektrický rozvaděč Napájení 3NPE ~50 Hz 400 V (±10%) Odpovídá normám EN EN odpovídá směrnicím: - Strojní 89/392 CEE, 98/37/CE - CEM 89/336 CEE - DESP 97/23 CE třída 2 pro modely 1200Z 1850Z třída 3 pro modely 2150Z 2800Z třída 4 pro modely 3050Z 3800Z Číslované vodiče Hlavní bezpečnostní vypínač s vnější rukojetí Transformátor pro napájení ovládacího obvodu Stykače motorů kompresoru Stykače motorů ventilátorů Motory kompresorů chráněny magneto-termickými jističi (25 KA nebo 35 KA dle kompresoru) Ochrana motorů ventilátorů magneto-termickými jističi Ochranný vodič přívodu Mikroprocesorový elektronický řídící modul Xtra CONNECT, zajišťující následující hlavní funkce: - 2 dálkově měnitelná nastavení požadované hodnoty - Regulaci teploty chlazené vody - Změnu teploty vody v závislosti na okolní teplotě - Regulaci kondenzačního tlaku - Sledování teploty par chladiva ve výtlaku kompresoru - Anticyklickou ochranu kompresorů - Kontrolu a optimalizaci provozních parametrů - Sledování a vyrovnávání provozní doby kompresorů a čerpadel - Externí ovládání - Dvouřádkový LCD displej s 20 znaky, umožňující: o zobrazit parametry jednotky o o přímé zobrazení všech údajů: Nastavená hodnota, vstupní a výstupní teplota vody, okolní teplota, tlaky, status jednotky diagnostiku závad, posledních 9 závad uloženo v paměti i s protokolem provozních hodnot - dálkovou signalizaci poruchového stavu (spínací kontakt) - Výstup sběrnicí RS485 pro komunikaci s centrálním řídícím systémem budovy (MODBUS/JBUS protokol) Konstrukce jednotek POWERCIAT LXH je identická s jednotkami POWERCIAT LX. V této odvozené řadě je integrován kompletní hydraulický modul, zahrnující: tepelně izolovanou akumulační nádobu o objemu 950l odstředivé oběhové čerpadlo (jednoduché nebo dvojité) expanzní nádobu o objemu 80 l automatický odvzdušňovací ventil manuální odvzdušňovací ventil pojistný ventil, nastavený na 4 bar dopouštěcí ventil 2 uzavírací ventily čerpadla sadu manometrů stykače, jističe a ovládání čerpadel (v el. rozvaděči jednotky) NADNÍ VÝBAVA Low noise provedení: Akustický kryt z ABS se zvuk pohlcující izolací ot./min Uzavírací ventily na sání kompresorů Protizámrazová ochrana (vyhřívání) výparníku (řada LX) Protizámrazová ochrana (vyhřívání) výparníku, potrubí a hydraulického modulu (řada LXH) Specielní povrchová úprava kondenzátoru: - povrchová úprava lamel polyuretanovým lakem - povrchová úprava vrstvou BLYGOLD POLUAL Sada antivibračních podložek Pružné kompenzátory vodní přípojky výparníku Dálkové ovládání Reléová komunikační karta se spínacími kontakty Modem POZNÁMKY Rám a kryty Rám z ocelových plechů, povrch lakován RAL 7035 a 7024 Kryty z ocelových plechů lakovaných RAL 7035 a 7024 POWERCIAT řada LXH

4 PROVOZNÍ LIMITY POWERCIAT Teplota okolního vzduchu Maximální C Otáčky ventilátoru 905 1/min Otáčky ventilátoru 715 1/min (low noise) LX - LXH 41 C plné zatížení 45 C částečné zatížení 38 C plné zatížení 42 C částečné zatížení Minimální C -15 C Výparník T min. C T max.. C PROVOZNÍ LIMITY VÝPARNÍKU Viz křivky v grafu Křivky v grafu udávají minimální a maximální teplotní diference (spády) čisté vody nebo glykolové směsi v závislosti na teplotě na výstupu z výparníku. Příklad: Pro výstupní teplotu vody: +7 C (5 C vypočtené T) T minimální: 3,4 C teplota vody 10,4 / 7 C T maximální: 6,7 C teplota vody 13,7 / 7 C Teplotní spád uvažovaný ve výkonových tabulkách KOREKCE PRO GLYKOL Směs vody a 30% hmotnostních monoetylenglykolu Bod mrznutí roztoku: -17,5 C Korekce Chladící výkon Průtok vody Kladné teploty Záporné teploty K Způsob výpočtu K Způsob výpočtu 0,98 viz selekční Pfc = Pf 0, 98 1,00 tabulka 1,05 Pfc 0,86 Pfc 0,86 Qc= 1, 05 1,10 Qc = 1, 10 T T Průtoková 1,15 Pc = P 1, 15 1,30 Pc = P 1, 30 ztráta Průměrná 12 / 7 C Viz tabulka teplota K : korekční koeficient T : rozdíl mezi vstupní a výstupní teplotou vody do výparníku Pf : chladící výkon dle selekční tabulky P : tlaková ztráta výparníku dle křivek pro příslušně korigovaný průtok Qc Korigované hodnoty : Pfc : Korigovaný chladící výkon Pc : Korigovaná tlaková ztráta

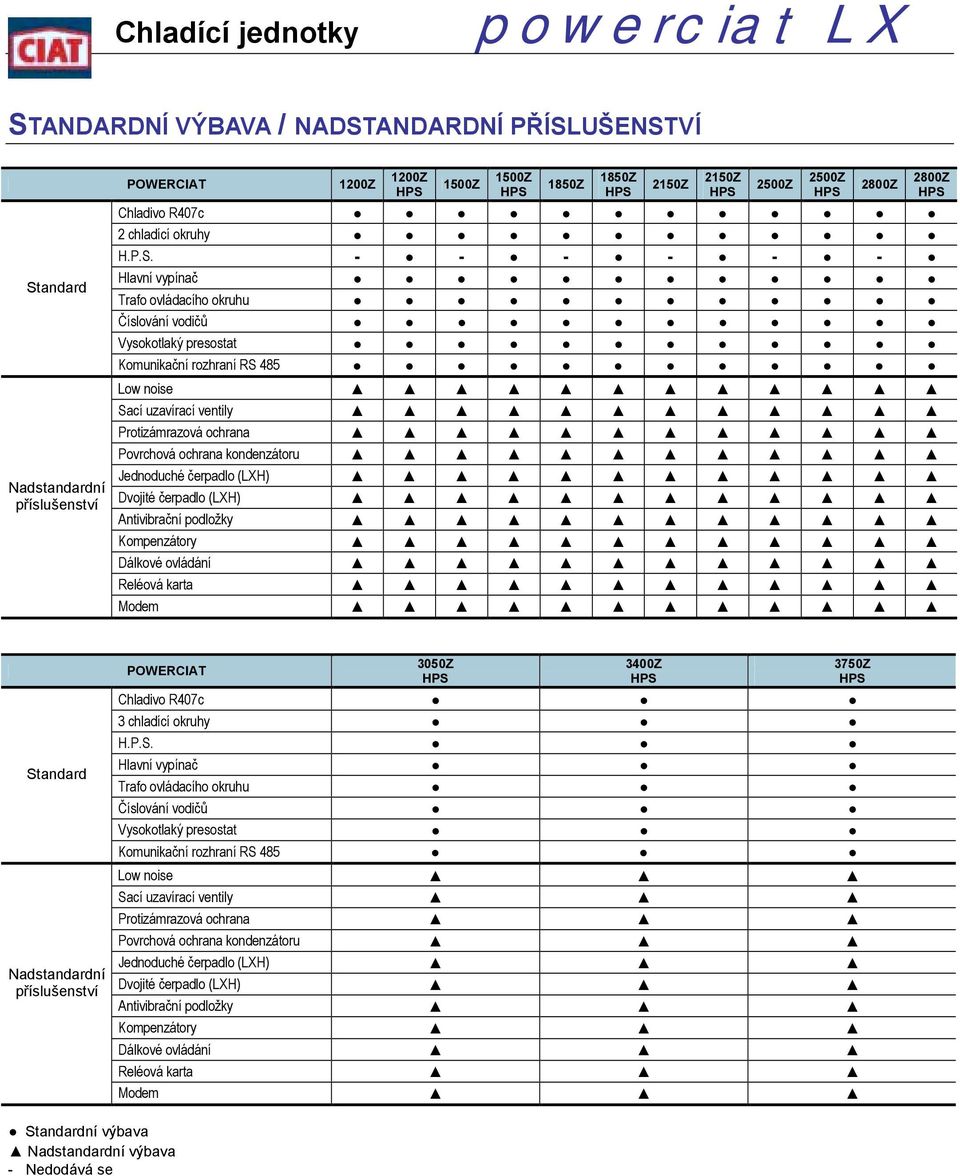

5 NÍ VÝBAVA / NADNÍ PŘÍSLUŠENSTVÍ Standard Nadstandardní příslušenství POWERCIAT 1200Z 1200Z 1500Z 1500Z Chladivo R407c 2 chladící okruhy H.P.S Hlavní vypínač Trafo ovládacího okruhu Číslování vodičů Vysokotlaký presostat Komunikační rozhraní RS 485 Low noise Sací uzavírací ventily Protizámrazová ochrana Povrchová ochrana kondenzátoru Jednoduché čerpadlo (LXH) Dvojité čerpadlo (LXH) Antivibrační podložky Kompenzátory Dálkové ovládání Reléová karta Modem 1850Z 1850Z 2150Z 2150Z 2500Z 2500Z 2800Z 2800Z Standard Nadstandardní příslušenství POWERCIAT 3050Z Chladivo R407c 3 chladící okruhy H.P.S. Hlavní vypínač Trafo ovládacího okruhu Číslování vodičů Vysokotlaký presostat Komunikační rozhraní RS 485 Low noise Sací uzavírací ventily Protizámrazová ochrana Povrchová ochrana kondenzátoru Jednoduché čerpadlo (LXH) Dvojité čerpadlo (LXH) Antivibrační podložky Kompenzátory Dálkové ovládání Reléová karta Modem 3400Z 3750Z Standardní výbava Nadstandardní výbava - Nedodává se

6 VERZE S HYDRAULICKÝM MODULEM POWERCIAT řady LXH Nabízí řešení Plug and Cool připoj a chlaď Hydraulický modul Hydraulický modul zahrnuje všechny komponenty potřebné pro správnou funkci systému: tepelně izolovanou akumulační nádobu o objemu 950l expanzní nádobu o objemu 80 l velký výběr jednoduchých i dvojitých čerpadel, splňujících kriteria průtoku a tlaku manometry s uzavíracími ventily pojistný ventil, nastavený na 4 bar vypouštěcí ventily automatický a manuální odvzdušňovací ventil dopouštěcí ventil stykače, jističe a ovládání čerpadel (v el. rozvaděči jednotky) protizámrazovou ochranu (nadstandardní výbava) Sestava hydraulického modulu s optimálně zvolenými komponenty, osazená a odzkoušená ve výrobním závodě výrazně urychluje, zjednodušuje a zlevňuje instalaci systémů s jednotkami LXH. Optimalizuje se tak i zprovoznění systému a prostorové nároky.

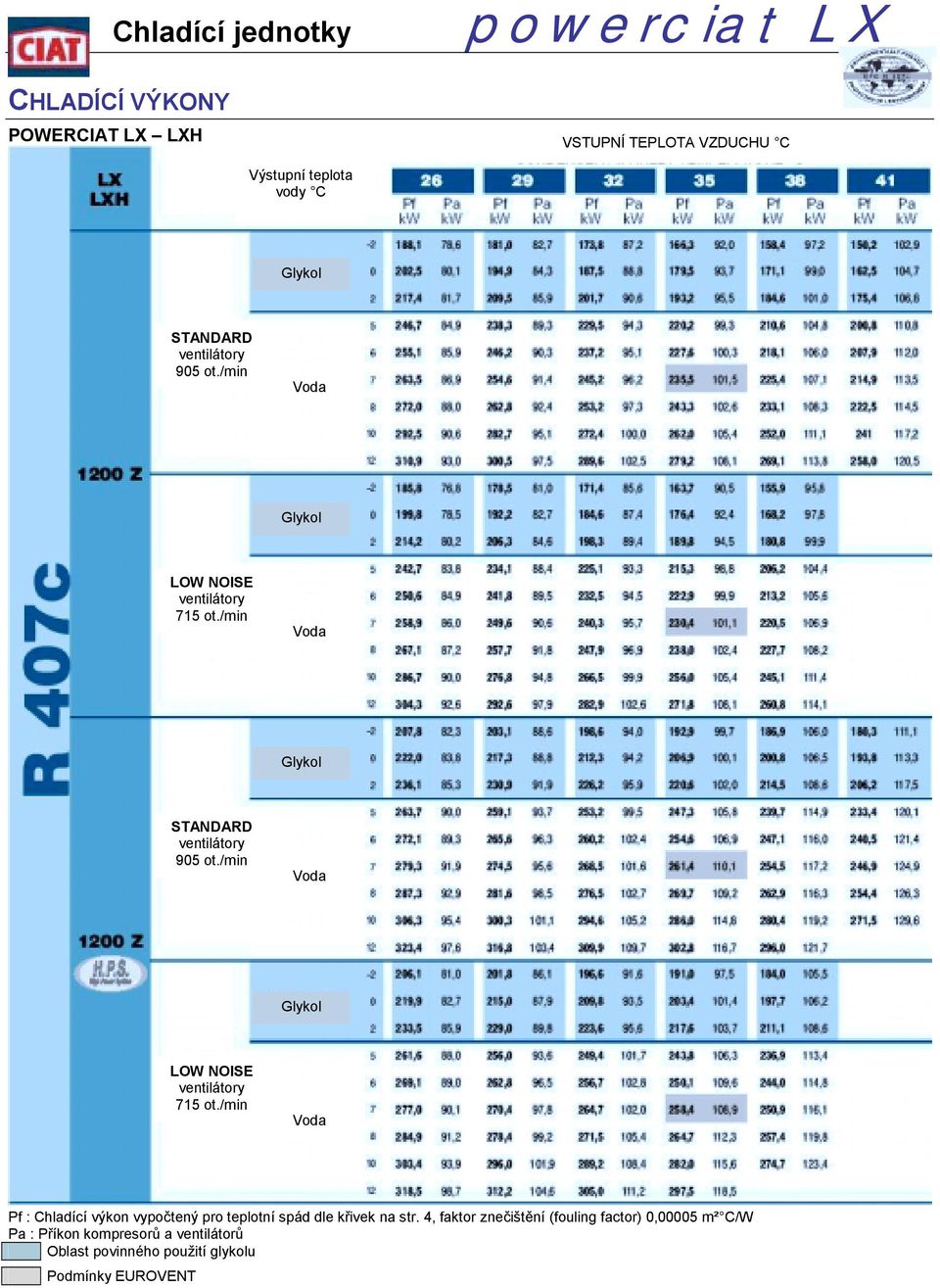

7 CHLADÍCÍ VÝKONY POWERCIAT LX LXH VSTUPNÍ TEPLOTA VZDUCHU C Výstupní teplota vody C 905 ot./min 715 ot./min 905 ot./min 715 ot./min Pf : Chladící výkon vypočtený pro teplotní spád dle křivek na str. 4, faktor znečištění (fouling factor) 0,00005 m² C/W Pa : Příkon kompresorů a ventilátorů Oblast povinného použití glykolu Podmínky EUROVENT

8 CHLADÍCÍ VÝKONY POWERCIAT LX LXH VSTUPNÍ TEPLOTA VZDUCHU C Výstupní teplota vody C 905 ot./min 715 ot./min 905 ot./min 715 ot./min Pf : Chladící výkon vypočtený pro teplotní spád dle křivek na str. 4, faktor znečištění (fouling factor) 0,00005 m² C/W Pa : Příkon kompresorů a ventilátorů Oblast povinného použití glykolu Podmínky EUROVENT

9 CHLADÍCÍ VÝKONY POWERCIAT LX LXH VSTUPNÍ TEPLOTA VZDUCHU C Výstupní teplota vody C 905 ot./min 715 ot./min 905 ot./min 715 ot./min Pf : Chladící výkon vypočtený pro teplotní spád dle křivek na str. 4, faktor znečištění (fouling factor) 0,00005 m² C/W Pa : Příkon kompresorů a ventilátorů Oblast povinného použití glykolu Podmínky EUROVENT

10 CHLADÍCÍ VÝKONY POWERCIAT LX LXH VSTUPNÍ TEPLOTA VZDUCHU C Výstupní teplota vody C 905 ot./min 715 ot./min 905 ot./min 715 ot./min Pf : Chladící výkon vypočtený pro teplotní spád dle křivek na str. 4, faktor znečištění (fouling factor) 0,00005 m² C/W Pa : Příkon kompresorů a ventilátorů Oblast povinného použití glykolu Podmínky EUROVENT

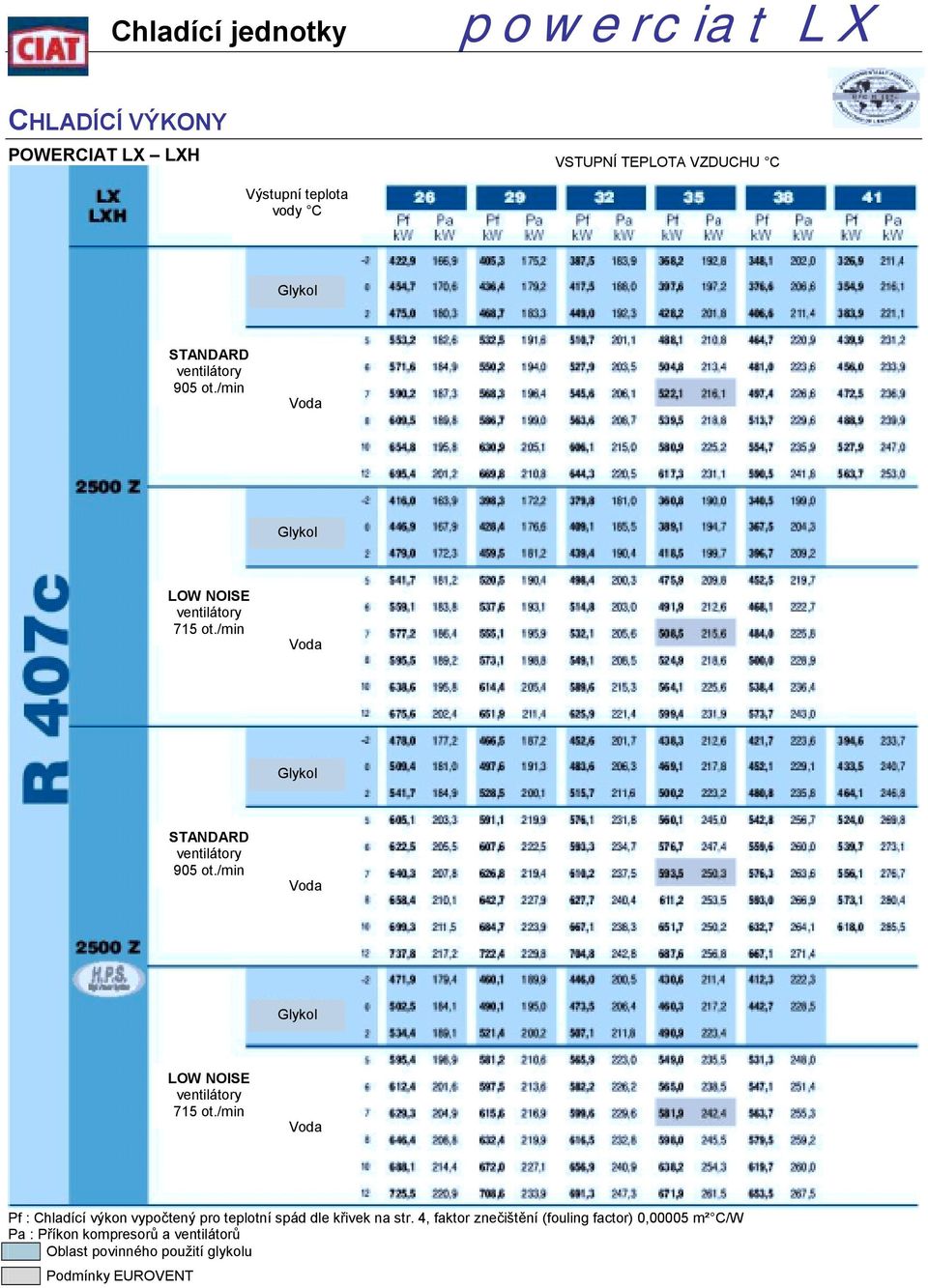

11 CHLADÍCÍ VÝKONY POWERCIAT LX LXH VSTUPNÍ TEPLOTA VZDUCHU C Výstupní teplota vody C 905 ot./min 715 ot./min 905 ot./min 715 ot./min Pf : Chladící výkon vypočtený pro teplotní spád dle křivek na str. 4, faktor znečištění (fouling factor) 0,00005 m² C/W Pa : Příkon kompresorů a ventilátorů Oblast povinného použití glykolu Podmínky EUROVENT

12 CHLADÍCÍ VÝKONY POWERCIAT LX LXH VSTUPNÍ TEPLOTA VZDUCHU C Výstupní teplota vody C 905 ot./min 715 ot./min 905 ot./min 715 ot./min Pf : Chladící výkon vypočtený pro teplotní spád dle křivek na str. 4, faktor znečištění (fouling factor) 0,00005 m² C/W Pa : Příkon kompresorů a ventilátorů Oblast povinného použití glykolu Podmínky EUROVENT

13 CHLADÍCÍ VÝKONY POWERCIAT LX LXH LX LXH Výstupní teplota vody C VSTUPNÍ TEPLOTA VZDUCHU C Pf Pa Pf Pa Pf Pa Pf Pa Pf Pa Pf Pa kw kw kw kw kw kw kw kw kw kw kw kw ,9 218,3 559,2 230,4 547,0 243,8 526,2 257,0 513,8 270,2 501,4 288, ,8 223,2 601,4 235,2 585,0 248,6 572,3 262,5 549,9 276,4 531,5 294, /min 2 658,2 227,1 642,7 240,1 626,7 254,0 606,9 267,9 587,9 281,8 574,2 301, ,9 237,9 733,2 251,2 718,3 266,3 695,1 280,8 680,1 297,9 643,8 317, ,6 240,1 758,2 253,4 739,2 269,0 719,1 284,5 699,5 301,1 678,5 321, ,7 243,1 778,9 256,4 761,8 272,0 740,2 287,5 717,6 303,9 698,3 324, ,4 245,9 797,8 259,2 782,9 274,9 762,3 290,7 740,1 307,5 719,9 327,5 3050Z ,1 260,0 857,7 271,2 837,6 282,4 816,4 298,6 794,2 316,2 773,3 336, ,6 265,6 906,1 277,2 884,5 288,8 862,9 305,3 841,7 321, ,0 223,8 547,3 239,0 537,6 248,6 521,2 262,9 503,1 278, ,6 227,8 594,3 245,8 580,2 255,0 557,3 268,4 538,1 283, ,6 238,1 635,0 246,4 619,8 260,7 599,1 275,1 577,4 295,9 R 407c 715 1/min 5 742,0 245,1 722,3 258,8 706,2 274,0 685,4 289,4 665,5 306, ,3 247,9 747,2 262,5 724,2 277,5 705,4 292,9 688,4 310, ,5 251,1 765,5 271,3 748,4 280,5 725,0 303,3 710,2 313, ,5 254,3 790,8 268,8 770,7 284,1 746,5 307,4 730,5 317, ,3 261,9 844,8 276,7 824,0 292,4 802,4 309,3 777,3 330, ,7 268,9 891,7 283,8 866,2 307,7 847,8 315, ,3 242,3 625,3 255,4 612,5 270,6 586,6 284,5 564,9 300,0 542,0 314, ,6 247,2 671,1 261,2 651,4 275,8 630,6 291,0 611,8 306,0 583,8 320, ,0 252,7 724,9 268,2 698,4 282,4 672,9 303,8 661,4 313,5 632,6 327, /min 5 833,8 263,8 814,0 279,9 793,9 295,9 776,0 313,5 746,1 330,0 725,1 342, ,7 267,8 838,7 283,3 814,1 305,8 795,8 316,7 773,5 334,6 748,2 350, ,0 271,1 865,0 286,9 844,0 311,7 819,9 320,5 793,9 338,2 770,3 356, ,2 276,4 890,2 290,3 868,2 315,4 844,5 324,4 819,1 342,6 800,3 363,4 3400Z ,7 285,0 948,3 308,3 929,8 324,1 903,9 333,7 877,8 352,8 856,2 373, ,3 295,7 1000,5 314,6 981,0 333,5 952,7 343,3 928,3 361, ,3 249,3 617,6 261,9 594,9 281,4 579,6 291,6 556,6 307, ,8 254,0 657,9 267,6 645,2 283,6 619,2 298,2 594,9 313, ,3 260,2 700,4 280,3 686,7 290,4 665,1 306,4 642,5 322, /min 5 822,5 275,2 803,6 290,1 779,0 305,7 758,8 323,3 731,7 340, ,6 280,3 829,6 294,0 805,2 310,3 780,9 327,2 755,5 344, ,8 284,2 851,0 299,5 827,7 314,0 803,4 331,5 779,5 349, ,5 289,3 875,1 303,3 849,5 318,2 828,6 336,3 801,1 354, ,2 300,2 934,9 313,9 910,7 328,3 881,4 356,4 864,8 364, ,4 313,2 985,9 326,1 962,9 337,4 932,8 366,2 Pf : Chladící výkon vypočtený pro teplotní spád dle křivek na str. 4, faktor znečištění (fouling factor) 0,00005 m² C/W Pa : Příkon kompresorů a ventilátorů Oblast povinného použití glykolu Podmínky EUROVENT

14 CHLADÍCÍ VÝKONY POWERCIAT LX LXH LX LXH Výstupní teplota vody C VSTUPNÍ TEPLOTA VZDUCHU C Pf Pa Pf Pa Pf Pa Pf Pa Pf Pa Pf Pa kw kw kw kw kw kw kw kw kw kw kw kw ,8 265,6 696,1 280,3 675,6 295,7 648,5 317,3 623,4 335,6 594,0 351, ,4 271,4 743,9 286,5 724,5 302,8 697,9 325,8 672,6 344,1 643,0 359, ,3 277,6 801,9 294,4 773,4 310,0 750,3 335,2 717,6 352,7 693,1 361,9 R 407c 3750Z 905 1/min 5 921,5 291,0 898,0 313,2 874,0 333,8 844,5 352,9 828,1 370,2 788,8 378, ,3 294,4 924,4 319,5 904,6 338,8 872,3 356,6 850,1 374,2 816,8 383, ,3 298,0 955,3 323,5 929,5 343,0 902,6 362,2 878,4 379,0 842,8 387, ,4 301,9 981,4 328,7 949,8 347,1 929,8 367,0 900,5 383,4 870,5 391, ,0 320,2 1045,5 338,6 1019,6 358,2 995,8 377,6 967,0 392,0 943,7 402, ,1 330,8 1102,6 347,4 1077,3 367,3 1047,8 388,0 1020,5 411, ,1 272,1 686,3 287,6 662,7 309,3 642,8 320,1 608,5 334, ,4 279,2 733,7 294,9 701,8 316,0 686,6 327,7 656,3 343, ,8 293,3 780,5 309,5 762,0 327,5 734,2 336,5 705,2 353,4 LOW NOISE 715 1/min 5 908,4 310,3 883,7 327,6 857,2 345,5 832,2 355,1 801,9 372, ,6 314,4 911,4 331,6 888,9 351,8 861,5 360,8 827,7 378, ,7 318,1 932,2 336,1 915,6 356,0 881,0 364,4 855,9 384, ,6 323,9 963,6 342,0 940,7 360,0 909,2 370,6 879,3 400, ,6 334,3 1027,1 353,7 1002,3 367,6 972,4 381,5 942,4 409, ,1 344,0 1082,0 363,5 1054,3 378,8 1027,7 393,3 Pf : Chladící výkon vypočtený pro teplotní spád dle křivek na str. 4, faktor znečištění (fouling factor) 0,00005 m² C/W Pa : Příkon kompresorů a ventilátorů Oblast povinného použití glykolu Podmínky EUROVENT POZNÁMKY

15 HYDRAULICKÉ CHARAKTERISTIKY LX Tlaková ztráta Výparník LX Tlaková ztráta výparníku m. v. s Průtok vody m³/h POZNÁMKY

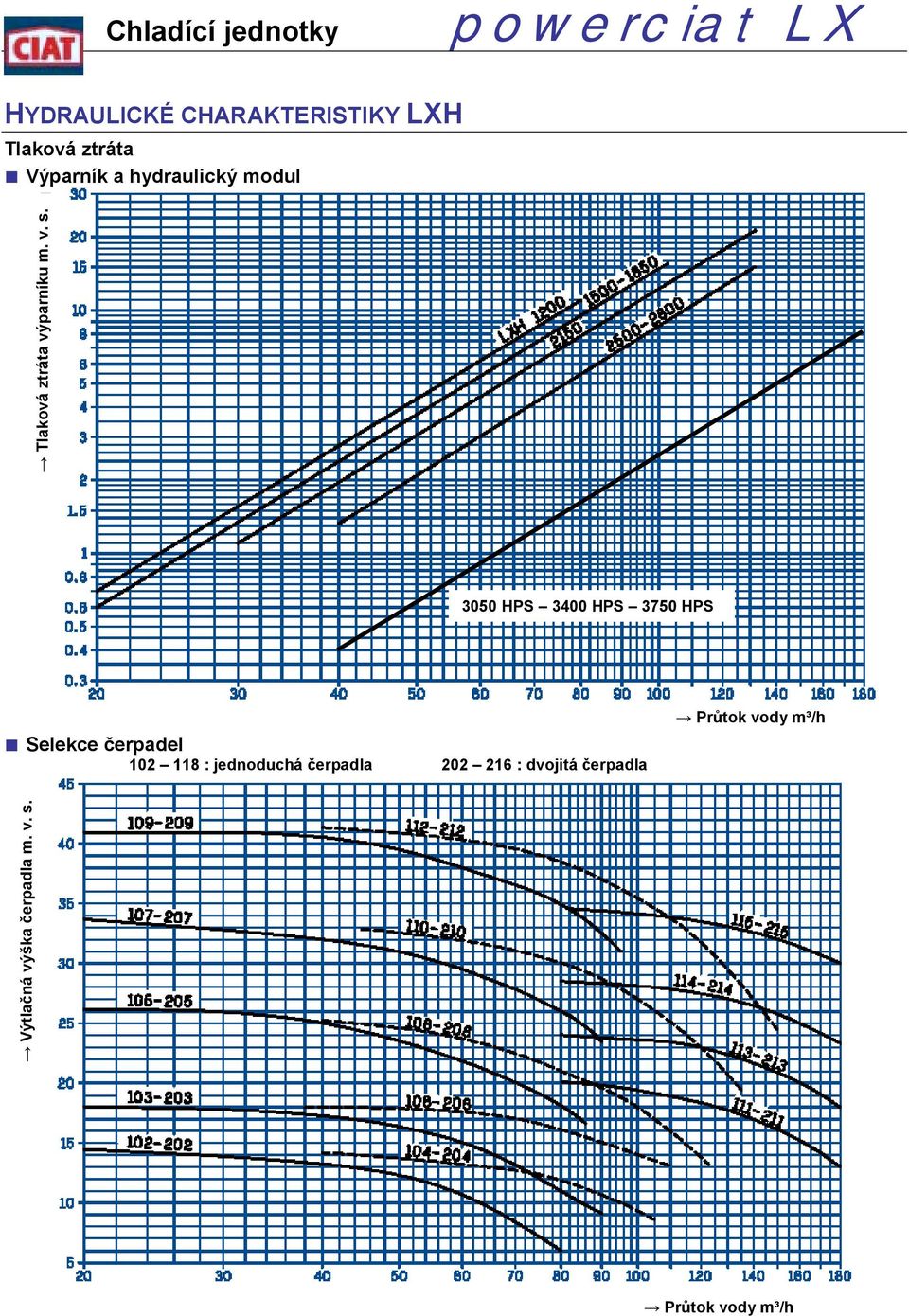

16 HYDRAULICKÉ CHARAKTERISTIKY LXH Tlaková ztráta Výparník a hydraulický modul Tlaková ztráta výparníku m. v. s Selekce čerpadel : jednoduchá čerpadla : dvojitá čerpadla Průtok vody m³/h Výtlačná výška čerpadla m. v. s. Průtok vody m³/h

17 TECHNICKÉ ÚDAJE Kompresory Výparník Vzduchem chlazený kondenzátor Hydraulický modul (pouze LXH) Max. vodní objem systému v l (1) POWERCIAT LX - LXH 1200Z 1200Z 1500Z 1500Z 1850Z 2150Z 1850Z 2150Z Polohermetický, dvoušroubový Typ Počet 2 Otáčky 2900 Chladivo R407c (kg) Regulace výkonu Plynulá 25% - 100% (50% - 100% pro každý kompresor) Olej pro R407c BITZER BSE 170 Náplň oleje kompresoru (l) 2 x 8 2 x 8 2 x 14 2 x x 15 2 x 15 2 x 15 2 x 15 Typ Trubkový kotlový Počet 1 Vodní objem (l) 56,5 56, ,5 91,5 91,5 91,5 Připojení VICTAULIC Max. tlak vody (bar) 10 Ventilátory Axiální s přímým pohonem ø 800 mm Počet ventilátorů Otáčky provedení 905 1/min Průtok vzduchu (m³/h) Příkon motoru (kw) 2,6 Otáčky provedení 715 1/min Průtok vzduchu (m³/h) Příkon motoru (kw) 1,8 Objem akumulační nádoby (l) 950 Objem expansní nádoby (l) 80 Max. tlak vody (bar) 4 Max. teplota vody 42 C (2) 4000 Max. teplota MEG 42 C (2) 2700 POWERCIAT LX LXH 3050Z 3400Z 3750Z Typ Polohermetický dvoušroubový Počet 3 Otáčky 2900 Kompresory Chladivo R407c (kg) Regulace výkonu Plynulá 17% - 100% (50% - 100% pro každý kompresor) Olej pro R407c BITZER BSE 170 Náplň oleje kompresoru (l) 2 x x 18 3 x 18 Typ Trubkový kotlový Počet 1 Výparník Vodní objem (l) Připojení VICTAULIC Max. tlak vody (bar) 10 Ventilátory Axiální s přímým pohonem ø 800 mm Počet ventilátorů Otáčky provedení 905 1/min Průtok vzduchu Vzduchem (m³/h) chlazený Příkon motoru (kw) 2,6 kondenzátor Otáčky provedení 715 1/min Průtok vzduchu (m³/h) Příkon motoru (kw) 1,8 Objem akumulační Hydraulický nádoby (l) 950 modul (pouze Objem expansní LXH) nádoby (l) 80 Max. tlak vody (bar) 4 Max. teplota vody Max. vodní C (2) objem systému v l (1) Max. teplota MEG C (2) (1) Vodní objem systému v závislosti na objemu použité expansní nádoby. Je započten objem akumulační nádoby. Je-li vodní objem systému větší, je nutné použít přídavnou expansní nádobu, odpovídající zvětšenému objemu (2) Udávané teploty odpovídají teplotám v klidovém stavu jednotky 2500Z 2500Z 2800Z 2800Z

18 ELEKTRICKÉ ÚDAJE POWERCIAT LX - LXH 1200Z 1200Z 1500Z 1500Z KOMPRESORY Max. jmen. proud A Rozběhový proud A MOTORY VENTILÁTORŮ provedení 905 ot./min Max. jmen. proud A provedení 715 ot./min Max. jmen. proud A 12,8 19,2 25,6 38,4 PROTIZÁMRAZOVÁ OCHRANA LX (NADNÍ VÝBAVA) Vyhřívání kompresoru příkon W Max. jmen. proud A 0,80 1,05 1,40 PROTIZÁMRAZOVÁ OCHRANA LXH (NADNÍ VÝBAVA) Vyhřívání kompresoru příkon W Max. jmen. proud A 1,60 1,85 2,10 2,45 2,80 Vyhřívání hydr. modulu W 1500 Max. jmen. proud A 2,3 OVLÁDACÍ OBVOD Jmen. proud A 4 Výkon trafa VA Z 1850Z 2150Z 2150Z 2500Z 2500Z 2800Z 2800Z POWERCIAT LX - LXH 3050Z KOMPRESORY Max. jmen. proud A Rozběhový proud A MOTORY VENTILÁTORŮ provedení 905 ot./min Max. jmen. proud A 72 provedení 715 ot./min Max. jmen. proud A 38,4 PROTIZÁMRAZOVÁ OCHRANA LX (NADNÍ VÝBAVA) Vyhřívání kompresoru příkon W 320 Max. jmen. proud A 1,4 PROTIZÁMRAZOVÁ OCHRANA LXH (NADNÍ VÝBAVA) Vyhřívání kompresoru příkon W 500 Max. jmen. proud A 2,2 Vyhřívání hydr. modulu W 1500 Max. jmen. proud A 2,3 OVLÁDACÍ OBVOD Jmen. proud A 4 Výkon trafa VA Z 3750Z JEDNODUCHÁ ČERPADLA (POUZE LXH) Číslo (označení) Příkon kw ,5 5,5 7,5 7, ,5 22 Max. jmen. proud A 6,3 8,0 8,0 10,3 10,3 13,8 13,8 20,0 20,0 20,0 26,5 26,5 32,5 39 DVOJITÁ ČERPADLA (POUZE LXH) Číslo (označení) Příkon kw ,5 5,5 7,5 7, ,5 22 Max. jmen. proud A 6,3 8,0 8,0 10,3 10,3 13,8 13,8 20,0 20,0 20,0 26,5 26,5 32,5 39 Max. jmenovitý proud jednotky = součet všech jmenovitých proudů ve výše uvedených tabulkách

19 AKUSTICKÉ PARAMETRY Hladiny akustického tlaku ref 2 x 10-5 Pa ±3 db Podmínky měření: - Otevřené pole - Vzdálenost 5 m od jednotky, výška 1,5 m nad zemí - Směrovost 2 provedení Rychloběžné (905 1/min) LX - LXH SPEKTRUM AKUSTICKÉHO TLAKU (db) 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000Hz Celková hladina db(a) 1200Z 1200Z Z 1500Z Z 1850Z Z 2150Z Z 2500Z Z 2800Z Z Z Z Hladiny akustického výkonu ref 2 x W ±3 db provedení Rychloběžné (905 1/min) LX - LXH SPEKTRUM AKUSTICKÉHO VÝKONU (db) 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Celková hladina db(a) 1200Z 1200Z Z 1500Z Z 1850Z Z 2150Z Z 2500Z Z 2800Z Z Z Z

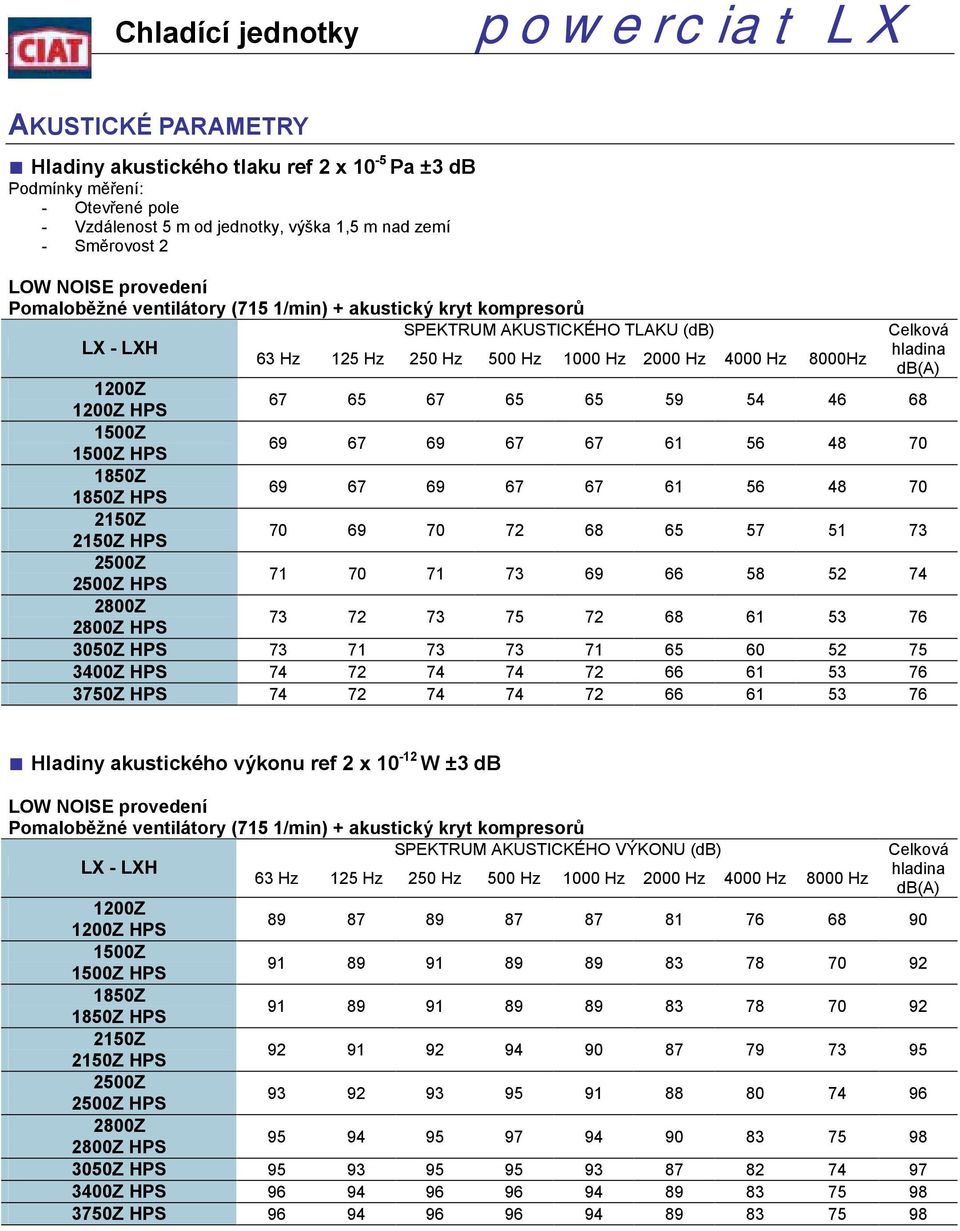

20 AKUSTICKÉ PARAMETRY Hladiny akustického tlaku ref 2 x 10-5 Pa ±3 db Podmínky měření: - Otevřené pole - Vzdálenost 5 m od jednotky, výška 1,5 m nad zemí - Směrovost 2 provedení Pomaloběžné (715 1/min) + akustický kryt kompresorů SPEKTRUM AKUSTICKÉHO TLAKU (db) Celková LX - LXH hladina 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000Hz db(a) 1200Z 1200Z Z 1500Z Z 1850Z Z 2150Z Z 2500Z Z 2800Z Z Z Z Hladiny akustického výkonu ref 2 x W ±3 db provedení Pomaloběžné (715 1/min) + akustický kryt kompresorů SPEKTRUM AKUSTICKÉHO VÝKONU (db) LX - LXH 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz Celková hladina db(a) 1200Z 1200Z Z 1500Z Z 1850Z Z 2150Z Z 2500Z Z 2800Z Z Z Z

21 ROZMĚRY Chlazená voda Hmotnost Modely Obr. vstup LX / LXH výstup LX výstup LXH prázdná provozní a b c LX Ø 139,7 Ø 139,7 LXH LX Ø 139,7 Ø 139,7 LXH LX Ø 139,7 Ø 139,7 LXH * Dle zvoleného čerpadla (viz str. 23)

22 ROZMĚRY Chlazená voda Hmotnost Modely Obr. vstup LX / LXH výstup LX výstup LXH prázdná provozní a b c LX Ø 139,7 Ø 139,7 LXH LX Ø 168,3 Ø 168,3 LXH LX Ø 168,3 Ø 168,3 LXH * Dle zvoleného čerpadla (viz str. 23)

23 ROZMĚRY Chlazená voda Hmotnost Modely Obr. vstup LX / LXH výstup LX výstup LXH prázdná provozní a b c LX Ø 219,1 Ø 219,1 LXH LX Ø 219,1 Ø 219,1 LXH LX Ø 219,1 Ø 219,1 LXH * Dle zvoleného čerpadla Modely Jednoduchá čerpadla Dvojitá čerpadla Příruba DN 65 PN 16 DN 80 PN 16 DN 100 PN 16 X

24 ANTIVIBRAČNÍ PODLOŽKY (NADNÍ VÝBAVA) POWERCIAT LX Pro aplikace s požadavky na minimalizaci přenosu vibrací je nutné jednotky usadit na antivibrační podložky. Umístění podložek musí být provedeno podle níže uvedených výkresů

25 ANTIVIBRAČNÍ PODLOŽKY (NADNÍ VÝBAVA) POWERCIAT LXH

26 DOPORUČENÍ PRO INSTALACI Umístění Kompaktní chladící jednotky POWERCIAT řady LX a LXH jsou určeny k venkovní instalaci. Kolem jednotky musí být ponechán volný prostor 2 m pro zajištění volné cirkulace vzduchu a pro provádění servisních prací a údržby. Žádné překážky nesmějí omezovat sání a výstup vzduchu. Pečlivě zvažte všechny požadavky ovlivňující umístění jednotky (hladina hluku, přenos vibrací, vzhled, sousedící zástavba atd.). Zvláště pečlivě je třeba analyzovat problematiku hladin a šíření hluku. Doporučujeme při volbě umístění jednotky spolupracovat s akustickým technikem. Doporučujeme jednotky usadit na antivibrační podložky (nadstandardní výbava) a vodní potrubí připojit pomocí pružných kompenzátorů. Elektrické připojení Všechny potřebné informace a požadavky jsou uvedeny ve schématu elektrického zapojení dodávaném s jednotkou. Veškeré zde uvedené požadavky je nutné dodržet. Připojení musí být provedeno standardním profesionálním způsobem, v souladu s normami a předpisy platnými v místě realizace. Ovládací obvod musí být neustále pod napětím, aby bylo v činnosti vyhřívání olejové náplně kompresoru a protizámrazová ochrana (nadstandardní příslušenství) Instalační firma musí silový přívod vybavit buď pojistným hlavním vypínačem nebo stykačem motoru. POWERCIAT řada LX - LXH Protizámrazová ochrana Hrozí-li nebezpečí zamrznutí: a) buď instalujte protizámrazovou ochranu výparníku (LX nadstandardní výbava), nebo protizámrazovou ochranu výparníku + ochranu hydraulického modulu (LXH), pracuje-li jednotka s čistou vodou b) nebo použijte roztok MEG (monoetylenglykol) c) nebo systém vypusťte POZNÁMKA: I v případě, že je instalována protizámrazová ochrana není jednotka chráněna před zamrznutím, dojde-li k výpadku napájecího napětí. POWERCIAT řada LX Vodní přípojka Vodní přípojka musí být provedena standardním profesionálním způsobem Vodní okruh musí být vybaven běžným příslušenstvím: - expanzní nádobou - vypouštěcími ventily v nejnižších místech - uzavíracími ventily - odvzdušňovacími ventily v nejvyšších místech okruhu, atd. Vodní objem systému musí být dostatečný V případě potřeby instalujte akumulační nádobu. Zprovoznění jednotky Postupujte podle příručky pro zprovoznění a údržbu Údržba Postupujte dle příručky pro údržbu jednotky Doporučujeme uzavřít servisní smlouvu s autorizovaným servisem CIAT. POZNÁMKY

27 MIKROPROCESOROVÝ ŘÍDÍCÍ MODUL XTRACONNECT Ergonomické uživatelské rozhraní - Vícejazyčný LCD displej (2 řádky, 20 znaků) - Zobrazení teplot a tlaků - Ovládání čerpadel - Komunikace Beznapěťové spínací kontakty Vstupy: - Externí ovládání - Ovládání čerpadel - Volba nastavené hodnoty 1 / 2 - Obecná závada - Nouzový stop - Výkonové odlehčení kompresorů - dálkové ovládání signálem 4 20 ma Výstupy: - Kontakt pro sumární signalizaci závady - Signalizace závady jednotlivých chladících okruhů Sběrnice RS 485 (standardní příslušenství) Protokol MODBUS JBUS Komunikační reléová karta (nadstandardní příslušenství) Výstupy: - Závada průtok vody - Závada protizámrazové ochrany - Závada čerpadla - Závada ventilátorů - Závada nouzového vypínače - Závada vysoký a nízký tlak - Závada ochrany kompresorů - Závada přehřátí kompresoru na sací straně - Závada mazání kompresoru - Závada překročení teploty ve výtlaku kompresoru - Signalizace chodu kompresoru Modem Software umožňující: - monitorování a změnu provozního stavu jednotky - monitorování měřených veličin - monitorování různých regulačních parametrů - přístup k nastavení parametrů jednotky - monitorování závad - zobrazení historie závad s provozním protokolem - konfiguraci volání při poruše Dálkové ovládání Funkce i design identické s uživatelským rozhraním jednotky
