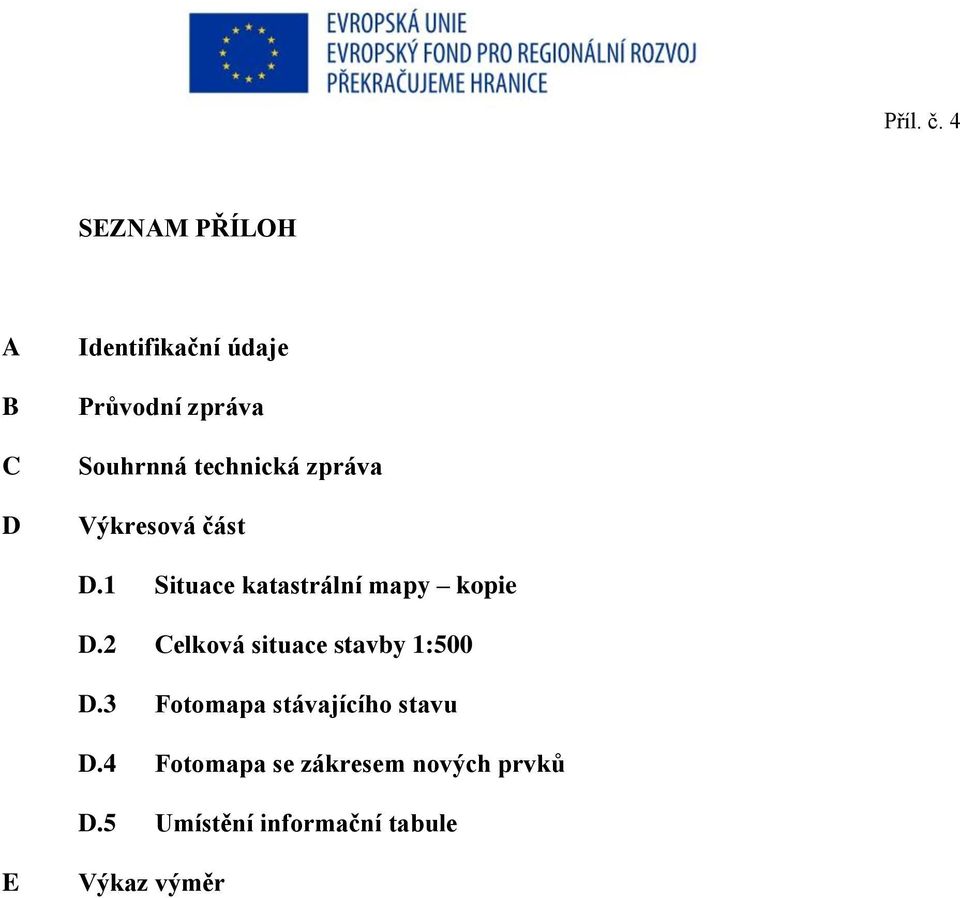

1 Příl. č. 4 SEZNAM PŘÍLOH A B C D Identifikační údaje Průvodní zpráva Souhrnná technická zpráva Výkresová část D.1 Situace katastrální mapy kopie D.2 Celková situace stavby 1:500 D.3 Fotomapa stávajícího stavu D.4 Fotomapa se zákresem nových prvků D.5 Umístění informační tabule E Výkaz výměr

2 A Název: Místo: Kraj: IDENTIFIKAČNÍ ÚDAJE Studie dovybavení herních prvků Mateřská škola Trutnov pracoviště Úpská Trutnov, pracoviště Úpská Úpská 559, Trutnov 4 Královéhradecký Druh stavby: Investor: Provozovatel: Zpracovatel studie: Stupeň dokumentace: Zhotovitel stavby: Dovybavení herních prvků v MŠ Město Trutnov Slovanské náměstí 165, Trutnov Mateřská škola Trutnov Pracoviště Úpská Úpská 559, Trutnov 4 Ing. Jarmila Müllerová Horská Trutnov IČO studie Dle výběru v konkursním řízení Zahájení stavby: 09/2013

3 B PRŮVODNÍ ZPRÁVA Na základě požadavku provozovatele mateřské školy v Trutnově, pracoviště Úpská, objednal investor Město Trutnov v rámci mikroprojektu Česko-polské sportování předškolních dětí, reg. č. CZ.3.22/3.3.02/ vypracování studie pro rozmístění a instalaci dovybavení herních prvků. Tyto herní prvky budou umístěny na p.p.č v k.ú. Horní Staré Město která je ve vlastnictví města Trutnova viz výpis z katastru nemovitostí a kopii vyjádření odboru výstavby Městského úřadu Trutnov č.j. 5402/2013, zn. 2012/7844/V/KOP, ze dne Obsahem řešení je ucelená sestava herních prvků pro skupinu cca 112 dětí skládajících se z větší prolézací stěny se skluzavkou, menší prolézací stěny, čtyř houpaček, čtyř pružinových houpadel včetně dopadových ploch o výměře 80m2. Herní prvky musí odpovídat aktuálním předpisům a certifikátům z hlediska bezpečnosti, kvality a zdravotní nezávadnosti, vyrobeny v estetických barvách a designu. Na budově mateřské školy na zdi bude umístěna informační tabule o velikosti 0,6m2, kterou dodá zhotovitel v libovolném materiálu se zárukou na 5 let od instalace týkající se spolufinancování z prostředků ERDF.

4 C SOUHRNNÁ TECHNICKÁ ZPRÁVA 1. Stávající stav 2. Popis úprav 3. Dokladová část 1. Stávající stav Stávající vybavení plochy mateřské školy je vyznačeno v situaci 1:500, na p.p.č v k.ú. Horní Staré Město. Jedná se o pískoviště, houpačky, domečky, trampolíny a pod. Některé plochy jsou s pískovým povrchem, ostatní jsou zatravněny. Vybavení se vztahuje k věkové kategorii 3 7 let. Studie do stávajícího vybavení nezasahuje, množství herních prvků rozšiřuje v rámci stávajících travnatých ploch. 2. Popis úprav U navržených sestav je nutné klást velký důraz na herní prvky, které budou u dětí rozvíjet pohybovou obratnost adekvátní k jejich věku 3 7 let, schopnosti a odvahu. Dovybavení areálu mateřské školy presentuje: a/ větší prolézací stěna se skluzavkou s dopadovou výškou 150cm, délka stěny cca 9,0m. O dvou podestách výšky 150cm propojených lávkou se šplhací sestavou, z jedné podesty skluzavka s průlezným tunelem, druhá podesta se schůdky, šplhací rampou a žebříkem. Instalace této stěny je na dopadové ploše o velikosti 55,0m2 z jednobarevného litého polyuretanového povrchu. b/ menší prolézací stěna s dopadovou výškou 100 a 150cm, délka stěny cca 6,0m O dvou podestách výšky 100 a 150cm propojených rampou ve sklonu, vstup po schodech a šplhací síti, součástí může být i kreslící tabule. Instalace této prolézací stěny je na dopadové ploše o velikosti 25,0m2 z jednobarevného litého polyuretanového povrchu. c/ vahadlová houpačka pro dvě děti délka 3,0m s dopadovou výškou 80cm dle normy ČSN EN 1177 vyhovuje stávající drn jako dopadová plocha, počet 4 kusy d/ pružinové houpadlo dvoumístné

5 na celokovové zabetonované pružině je přimontované vlastní tělo houpadla z plastu v různých tvarech. Dle normy ČSN EN 1177 vyhovuje stávající drn jako dopadová plocha počet 4 kusy Všechny herní sestavy a prvky musí mít platné certifikáty, povrch dopadových ploch musí splňovat ČSN EN 1176 a 1177 (ČSN EN 1176 Zařízení a povrch dětských hřišť, ČSN EN Povrch dětských hřišť tlumící náraz). Materiály : plast, kov, dřevo. U vahadlových houpaček a pružinových houpadel dvoumístných povrch tlumící náraz dle ČSN EN 1176 a 1177 splňuje travní drn. U herních sestav větší a menší prolézací stěna je navržena dopadová plocha (dopadová výška 150cm) z bezpečných litých polyuretanových jednobarevných povrchů. Jsou to povrchy bezúdržbové, bezpečné a barevné. Realizační firma musí mít certifikaci dle ČSN EN e/ informační tabule Na venkovní zdi mateřské školy vedle hlavního vstupu bude umístěna informační tabule o ploše 0,6m2. Město Trutnov dodá grafické podklady a loga. Zhotovitel zajistí grafické zpracování podkladů a loga, zajistí potisk včetně materiálu a provede upevnění na objekt. Rozměr tabule 95x63cm (délka x výška). Vypracovala : ing. Jarmila Müllerová

6 3. Dokladová část 1/ kopie objednávky studie Městem Trutnov MÚ, Slovanské náměstí 165, PSČ Odbor rozvoje města a územní plánování ze dne zn. 58/R OBJ/13/Fi 2/ kopie katastrální mapy ze dne / kopie vyjádření odboru výstavby MÚ Trutnov č.j. 5402/2013, zn. 2012/7844/V/kop, ze dne

7 E VÝKAZ VÝMĚR Číslo položky název počet 1. Vahadlová houpačka pro dvě děti 4 kusy 2. Pružinové dvoumístné houpadlo 4 kusy 3. Menší prolézací stěna 1 kus 4. Větší prolézací stěna se skluzavkou 1 kus 5. Dopadová plocha z polyuretanového Jednobarevného povrchu 80,0m2 povrch vč. pokládky podklad 30cm štěrku o různých frakcích vč. zhutnění a plastových obrub a odstranění stáv. travního drnu 6. Oprava narušených travnatých ploch stavbou 80,0m2 7. Informační tabule 1 kus dodá zhotovitel vč. osazení na fasádu MŠ
