Vytápění teplem ze vzduchu a země

Transkript

1 Vytápění teplem ze vzduchu a země Topné systémy Průmyslové systémy Chladicí systémy

2

3 2/3 Vytápění teplem ze vzduchu a země nejlepší využití regenerativních energií Tento prospek t obsáhle informuje o progresivním a ekologickém zp ůsobu v ýroby tepla p omo cí tep elných č er p ad el V iessmann. Tep elná č er p adla v yu žívají reg enerativ ní energii ze zem ě, slunc e, sp o d ní vo d y ne b o v zdu c hu. V ka žd ém p ř í p a d ě sni ž ují sp ot ře bu fosilníc h paliv, šetří cenné zdroje a snižují emise CO 2 škodlivé pro ovzduší. Zároveň ale nabízejí i další v ýhodu: tepelná čerpadla Viessmann mají obv ykle funkce a c t i ve c o o lin g a n atu r a l c o o lin g. K ro m ě k l a s i c ké h o p o u ž i t í j ako zd ro j te p l a z a c h l a d nýc h dnů se v létě starají o příjemné prostředí v místnosti a dodávají do domu osvěžující chlad. V š irokém p ro g r amu si z ák azní k m ů že v y b r at v h o d né te p elné č er p a d l o p ro svo u p ot ře b u. Již p ř i plánování se d ají zohlednit st avební a geologické p o dmínk y i osobní a individuální p ř e d s t av y o p ot ř e b ě te p l a. Te p e l n á č e r p a d l a V i e s s m a n n lze p o u ž í t v n ovo s t av b ě i v p ř í p a d ě rekonstrukcí, dají se provozovat se solárními termickými, ale nově i fotovoltaickými systémy a společně se stávajícím olejovým nebo plynovým topením v jednom multivalentním systému. Tak může zákazník velmi dobře realizovat své individuální představy.

4 Úvod Jednoduchý princip, vysoký účinek Funkce tepelného čerpadla je srovnatelná s chladničkou pouze funguje opačným způsobem. V případě chladničky se teplo odvádí zevnitř směrem ven. U tepelného čerpadla je tomu přesně naopak. Teplo se přivádí z venkovních prostor např. ze země přes topný systém dovnitř obytného prostoru. Pro zvýšení teploty dochází ke stlačení (komprimaci) par chladiva, a to tak dlouho, dokud teplota nestačí k vytápění či ohřevu pitné vody. Vitocal 350-A a Vitocal 300-A dosahují až 65 C. Dostatečná výstupní teplota může sloužit k vytápění obytného prostoru radiátory, a proto jsou tato tepelná čerpadla vhodná i pro modernizaci. Vysoká efektivita díky moderní technologii kompresoru Pro účinnost tepelného čerpadla je rozhodující proces komprese, k němuž Viessmann používá nejmodernější kompresory. Ty se vyznačují tichým, bezúdržbovým provozem s nízkými vibracemi a dlouhou životností. Pro výrobu tepla se používá chladivo, které se odpaří tím, že odebírá teplo například z okolního vzduchu. Páru, která přitom vzniká, kompresor stlačuje a tím ji ohřívá. Takto ohřátý plyn odevzdává teplo v kondenzátoru do topné vody nebo k ohřevu pitné vody a přitom zkapalňuje. V poslední řadě se potom chladivo, které je ještě pod tlakem, Tepelné čerpadlo Kompresorový proces 55 C uvolní v expanzním ventilu a koloběh začíná od začátku. Použití s různými zdroji energie V každém konkrétním případě je vhodný jiný zdroj tepla v závislosti na místních podmínkách a potřebě tepla. Tepelná čerpadla Viessmann mohou využívat následující zdroje energie: Vzduch prakticky neomezená dostupnost, nízké investiční náklady Země přes zemní kolektory, zemní sondu nebo zásobník ledu, vysoká účinnost Voda mimořádně vysoká účinnost, nutno zohlednit kvalitu vody Odpadní teplo závislé na dostupnosti, množství a úrovni teploty odpadního tepla Roční pracovní číslo jako charakteristická hodnota Výkonové číslo COP (COP = Coefficient of Performance) je poměr odevzdaného tepelného výkonu vzhledem k příkonu. Roční pracovní číslo je průměr všech COP v průběhu roku. Výkonové číslo slouží ke srovnání efektivity tepelných čerpadel COP však platí pouze v určitém bodě provozu za určených teplotních podmínek. Pro plánování zařízení se musí jeho provoz sledovat po celý rok. K tomu je nutné určit poměr mezi množstvím tepla využitého za celý rok tepelným čerpadlem k elektrické práci a odevzdaným tepelným výkonem. Přitom se zohlední i množství využité elektřiny pro tepelná čerpadla, regulace atd. Výsledek se označuje jako roční pracovní číslo. V nové legislativě ErP, která nařizuje povinnost štítkování, se používá nově výraz sezónní COP. Tato hodnota se stanoví dle ČSN EN a blíží se reálnému provozu. Země Teplota celoročně mezi 5 a 18 C Blíže ke středu vždy teplejší: při výstupní teplotě mezi 5 a 18 C se na konci výstupní teploty dosahuje běžně až 65 C.

5 4/5 Teplo ze země (kolektor) Teplo ze země (sonda) Teplo ze země, ze vzduchu a ze slunce (systém zásobníků ledu Vitofriocal) Teplo ze vzduchu Teplo ze spodní vody Tepelné čerpadlo Vitocal Zásobníkový ohřívač vody Akumulační zásobník topné vody Zásobník ledu Absorbér solár/vzduch

6 Dodávaný sortiment Tepelná čerpadla 1,7 až 2000 Tepelná čerpadla země/voda popř. voda/voda VITOCAL 343-G/VITOCAL 333-G Kompaktní tepelná čerpadla (země/voda) 5,7 až 10,4 Objem zásobníku Vitocal 343-G: 220 litrů, se solární funkcí Objem zásobníku Vitocal 333-G NC: 170 litrů, i se všemi komponenty pro funkci natural cooling Strana 10 Pro novostavby, rodinné domy VITOCAL 300-G Jednostupňové tepelné čerpadlo (Master) Tepelné čerpadlo země/voda: 5,7 až 42,8 Tepelné čerpadlo voda/voda: 7,5 až 58,9 Strana 14 Pro novostavby a modernizace Rodinné/bytové domy VITOCAL 300-G Dvoustupňové tepelné čerpadlo (Master a Slave) Tepelné čerpadlo země/voda: 11,4 až 85,6 Tepelné čerpadlo voda/voda: 15,0 až 117,8 Strana 18 Pro novostavby a modernizace Bytové domy, obchodní sféra, průmysl

7 6/7 VITOCAL 242-G/VITOCAL 222-G Kompaktní tepelná čerpadla (země/voda) 5,9 až 10,0 Objem zásobníku Vitocal 242-G: 220 litrů se solární funkcí Objem zásobníku Vitocal 222-G: 170 litrů Strana 20 Pro novostavby, rodinné domy VITOCAL 200-G Tepelné čerpadlo země/voda 5,8 až 17,2 Strana 24 Pro novostavby Rodinné domy natural/active cooling NC-Box natural cooling Box Chladicí výkon až 5 Strana 29 AC-Box active cooling Box Chladicí výkon až 13

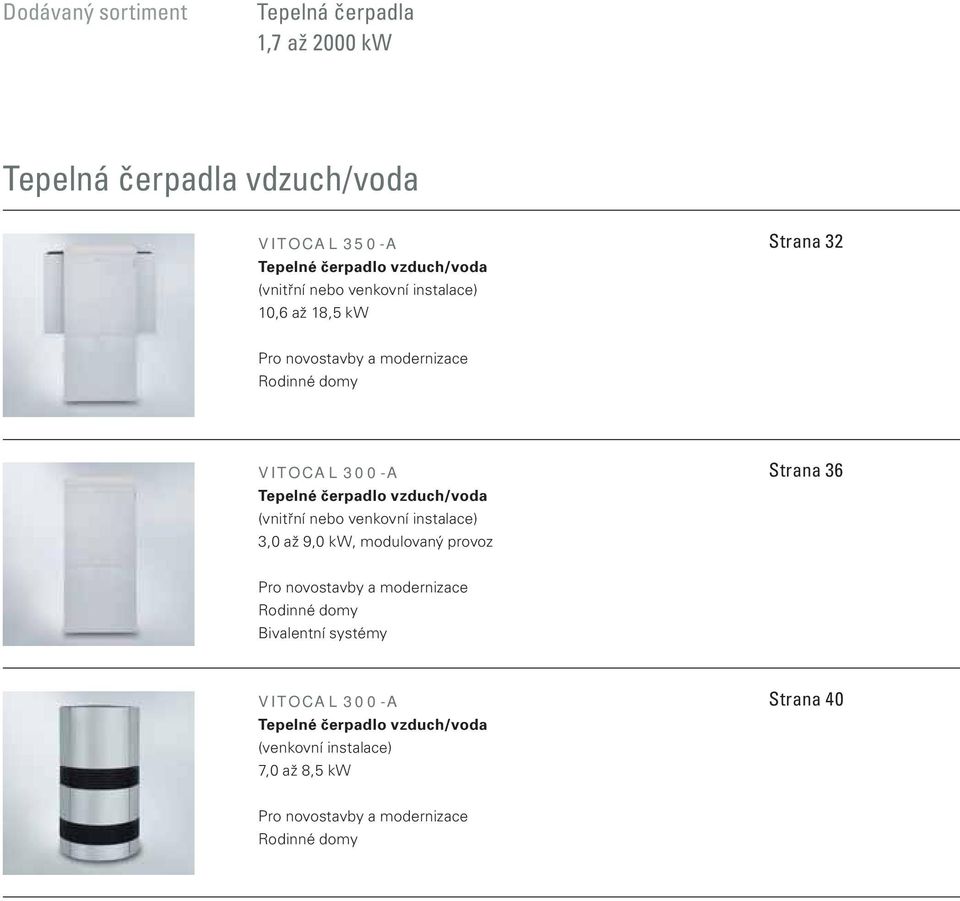

8 Dodávaný sortiment Tepelná čerpadla 1,7 až 2000 Tepelná čerpadla vdzuch/voda VITOCAL 350-A Tepelné čerpadlo vzduch/voda (vnitřní nebo venkovní instalace) 10,6 až 18,5 Strana 32 Pro novostavby a modernizace Rodinné domy VITOCAL 300-A Tepelné čerpadlo vzduch/voda (vnitřní nebo venkovní instalace) 3,0 až 9,0, modulovaný provoz Strana 36 Pro novostavby a modernizace Rodinné domy Bivalentní systémy VITOCAL 300-A Tepelné čerpadlo vzduch/voda (venkovní instalace) 7,0 až 8,5 Strana 40 Pro novostavby a modernizace Rodinné domy

9 8/9 Splitové tepelné čerpadlo vzduch/voda VITOCAL 242-S/222-S Kompaktní splitové tepelné čerpadlo (vzduch/voda) 3,0 až 9,0 objem zásobníku Vitocal 242-S: 220 l, se solární funkcí objem zásobníku Vitocal 222-S: 170 l Strana 44 Pro novostavby Rodinné domy VITOCAL 200-S Splitové tepelné čerpadlo vzduch/voda 3,0 až 9,0 Strana 48 Pro novostavby a modernizace Rodinné domy Bivalentní systémy

10 Tepelná čerpadla Vitocal 343-G Vitocal 333-G

11 10/11 VITOCAL 343-G VITOCAL 333-G NC VITOCAL 333-G Systémová řešení pro rodinné domy. Vitocal 343-G navíc s možností zapojení solárního systému. Vitocal 333-G NC navíc se všemi komponenty pro natural cooling. Vitocal 333-G kompaktní tepelné čerpadlo země/voda se zásobníkem TV. Vitocal 343-G a Vitocal 333-G byly vyvinuty jako kompaktní velmi efektivní řešení pro novostavby. Integrací velkoryse dimenzovaných výměníků tepla se dosahuje vysoké hodnoty COP (COP = Coefficient of Performance) až 5,0 podle ČS EN v případě země 0 C/vody 35 C. Se solárním zásobníkem nebo funkcí natural cooling Vitocal 343-G je určen pro připojení solárního systému k ohřevu pitné vody. K tomuto účelu je v zařízení integrován velkoryse dimenzovaný solární zásobník o objemu 220 l a solární regulace. Roční pracovní číslo udává poměr mezi odevzdaným množstvím tepla (výhřevné teplo) a přivedenou energií (hnací energie) po dobu jednoho roku. Podstatný podíl na zvýšení ročního pracovního čísla má inovativní RCD systém (Refrigerant Cycle Diagnostic), který umožňuje velmi přesnou a rychlou regulaci chladicího okruhu přes elektronický expanzní ventil. RCD systém zajišťuje, aby tepelné čerpadlo optimálně pracovalo v každém provozním bodě. Kromě toho zajišťují energeticky úsporná vysoce účinná čerpadla pro primární a topný okruh ve všech třech velikostech výkonu mimořádně nízké náklady na spotřebu, a proto vysoké roční pracovní číslo. V kompaktním zařízení Vitocal 333-G zajišťuje zásobníkový ohřívač vody o objemu 170 l vysoký komfort přípravy TV. Pro mimořádný komfort v horkých letních dnech nabízíme Vitocal 333-G NC v provedení s integrovanou funkcí natural cooling. Štítek energetické účinnosti Vitocal 333-G, BWT 331.B06. EHPA pečeť kvality jako důkaz o COP např. pro žádost o dotace. 3 Kompaktní tepelné čerpadlo země/voda Vitocal 343-G se solárím systémem. 2 1 Kompaktní tepelné čerpadlo (země/voda) 2 Podlahové topení 3 Sluneční kolektory Vitosol 4 Zemní sonda 5 Čerpací stanice Solar-Divicon 4 1 5

12 Tepelná čerpadla Vitocal 343-G Vitocal 333-G 5,7 až 10,4 let záruka 5 na tepelná čerpadla do 35 Prodloužená 5letá záruka ve spojení s komplexními službami Viessmann. Kompaktní tepelná čerpadla Kompaktní tepelná čerpadla Vitocal 343-G a Vitocal 333-G jsou k dispozici ve třech variantách: se solárním napojením nebo i bez něj a také s integrovanou chladicí funkcí NC (natural cooling). Komfort zvyšují integrované zásobníky teplé vody s objemem 170 litrů (v solární verzi je to 220 litrů). Srdcem je nově vyvinutý vysoce účinný modul tepelného čerpadla. Díky chladicímu okruhu s elektronickým expanzním ventilem (EEV) a systémem RCD (Refrigerant Cycle Diagnostic) vyvinutým firmou Viessmann a také sériovým vybavením čerpadly na stejnosměrný proud jsou kompaktní zařízení mimořádně efektivní. To se odráží ve vysokých pracovních číslech a nízkých nákladech na spotřebu. Malá instalační plocha Se svými nízkými prostorovými nároky jsou tepelná čerpadla Vitocal 343-G a Vitocal 333-G vhodná do stísněných podmínek: kompaktní skříň obsahuje oběhové čerpadlo primárního okruhu, čerpadlo topného okruhu a také trojcestný přepínací ventil. Skříň kompaktní jednotky ukrývá chladicí modul, kompletně zapouzdřený prostor hydrauliky, což spolu s trojrozměrným tlumením vibrací (3D koncept) snižuje provozní hlučnost na minimum. S akustickým výkonem jen 38 db(a) při 0/35 C patří tato kompaktní tepelná čerpadla k nejtišším ve své kategorii. Pro snadnější montáž byla snížena konstrukční výška a skříň se dá rozdělit na části. Variabilní připojovací příslušenství usnadňuje instalaci tepelných čerpadel, která se dodávají kompletně smontovaná přímo z výrobního závodu. Velmi snadná obsluha Tak jako všechna kompaktní zařízení mají i Vitocal 343-G a Vitocal 333-G uživatelsky přátelskou regulaci Vitotronic 200. V případě pochybností stačí stisknout tlačítko nápovědy. Grafické rozhraní slouží ke zobrazení topných charakteristik a solárního zisku. 1 2 Stále k dispozici Regulaci Vitotronic je podle potřeby možné vybavit i komfortní komunikační technikou. Existuje mnoho možností dálkové kontroly a obsluhy nezávisle na místě vašeho pobytu od Vitocom 100 po Vitocom Vitocal 333-G 1 Zásobníkový ohřívač vody, objem 170 litrů 2 Regulace tepelného čerpadla Vitotronic Výměník tepla pro ohřev zásobníku 4 Primární čerpadlo (vysoce účinné čerpadlo) 5 Sekundární čerpadlo (vysoce účinné čerpadlo) 6 Hermetický spirálový kompresor Compliant- -Scroll 7 Přepínací ventil vytápění/ pitná voda 8 Integrovaný průtokový ohřívač topné vody

13 12/13 Tepelná čerpadla Vitocal 343-G a 333-G jsou výjimečná svou kompaktní konstrukcí, vysokým výkonem a výjimečně nízkou provozní hlučností. Využijte těchto výhod Regulace Vitotronic s velkým víceřádkovým displejem se zobrazením textových hlášení na grafické obrazovce dokáže zobrazit například i solární zisky. Kompaktní tepelná čerpadla země/voda s topnými výkony od 5,7 do 10,4. Nízké provozní náklady na základě vysokých výkonových čísel: hodnota COP podle ČSN EN do 5,0 (země 0 C/voda 35 C) (COP = Coefficient of Performance). Vysoký komfort přípravy teplé vody díky integrovanému zásobníku TV s objemem 220 l u Vitocal 343-G (Vitocal 333-G s objemem 170 l). Maximální výstupní teplota až 65 C pro vysoký komfort přípravy pitné vody. Integrována energeticky úsporná vysoce efektivní čerpadla. Mimořádně nízká hlučnost dosažena novou koncepcí zvukové izolace s hlučností pouze 38 db(a) v případě teploty země 0 C/voda 35 C. Regulace Vitotronic se srozumitelným textem a snadnou obsluhou. Připraveno pro zapojení přímo z výrobního závodu. Dopravu na místo usnadňuje snížená stavební výška a dělitelná skříň. Řízení zařízení Vitovent 300-F pro větrání obytných prostor. Komfortní a kompaktní díky integrované chladicí funkci NC ( natural cooling ) u tepelného čerpadla Vitocal 333-G NC. Možnost rozšíření o komfortní komunikační techniku. Sériově integrován průtokový ohřívat topné vody. Připraven pro SmartGrid a využití vlastní elektřiny z fotovoltaických zařízení. Technické údaje viz strana 52

14 Tepelná čerpadla Vitocal 300-G

15 14/15 VITOCAL 300-G Tepelné čerpadlo Vitocal 300-G využívá regenerativní teplo ze země nebo spodní vody. Pro vysoké topné výkony je k dostání dvoustupňová verze. Vitocal 300-G získává jako tepelné čerpadlo země/voda teplo z vysoce účinných zdrojů tepla. K tomu se na pozemku vyvrtá zemní sonda a zabuduje se systém zásobníků ledu Vitofriocal, nebo se položí zemní kolektor. Ve všech případech pokrývá tepelné čerpadlo i za chladných dní bez problémů celou potřebu energie. Alternativně je podle polohy domu možné využít i tepla obsaženého ve spodní vodě. Potom se Vitocal 300-G jednoduše nakonfiguruje pro provoz jako tepelné čerpadlo voda/voda. Jeho použití se nabízí stejně pro novostavbu a modernizaci rodinných a bytových domů. Štítek energetické účinnosti Vitocal 300-G, BW 301.B10. EHPA pečeť kvality jako důkaz o COP při podání žádosti o dotace.

16 Tepelná čerpadla Vitocal 300-G jednostupňové, země/voda: 5,7 až 17,2 dvoustupňové: 11,4 až 34,4 let záruka 5 na tepelná čerpadla do 35 Prodloužená 5letá záruka ve spojení s komplexními službami Viessmann. Výkonný s tichým provozem Mimořádně výkonný kompresor Compliant- -Scroll tepelného čerpadla Vitocal 300-G má velmi bezpečný, spolehlivý a tichý provoz. Důvodem je hermetické utěsnění a také dvojité tlumení vibrací proti zvuku šířícímu se tělesem a tlumení pláště proti zvuku šířícímu se vzduchem. Spirálový kompresor zaručuje nejvyšší pracovní čísla (COP až 5,0) a výstupní teploty až do 65 C. Systém RCD (Refrigerant Cycle Diagnostic System) ve Vitocalu 300-G neustále kontroluje chladicí okruh a zajišťuje ve spojení s elektronickým expanzním ventilem maximální účinnost v každém provozním bodě a tím i vysoká roční pracovní čísla. Vitotronic 200 s bilancováním energie Obsluha regulace Vitotronic 200 je díky navádění v menu pomocí srozumitelného textu a grafického displeje jednoduchá a intuitivní. Mimo jiné umožňuje integrované diferencované bilancování energie, které je uznávané při podání žádosti o získání dotací. Modulární řešení pro vyšší potřebu tepla Pro obytné objekty s vyšší potřebou tepla je vhodné dvoustupňové tepelné čerpadlo Vitocal 300-G podle principu Master/Slave. Je možné ho nakonfigurovat pro zdroje tepla země a spodní voda. K tomuto účelu se spojí dvě tepelná čerpadla, a tak se zajistí požadovaný vysoký topný výkon a zvýší se bezpečnost provozu celého zařízení. Modulární uspořádání s oddělenými kompresorovými okruhy zajišťuje mimořádně vysokou efektivitu v provozu s částečným zatížením a umožňuje současný provoz při vytápění a přípravě TV. S pěti výkonovými stupni jako provedení Master nebo Master/Slave lze realizovat mnoho kombinací a sladit je s požadovanou potřebou tepla. Tato vysoká variabilita a dimenzování dle potřeby optimalizuje doby chodu a zajišťuje hospodárný provoz. Regulaci Slave modulu přebírá Master modul. Kromě toho se dá celý systém vybavit vysoce účinnými čerpadly Vitocal 300-G 1 Regulace tepelného čerpadla Vitotronic Kondenzátor 3 Velkoplošný výparník pro účinnou výměnu tepla 4 Vysoce účinné čerpadlo 5 Hermetický kompresor Compliant-Scroll

17 16/17 Tepelné čerpadlo Vitocal 300-G využívá regenerativní teplo ze země a spodní vody. Využijte těchto výhod Dvoustupňové tepelné čerpadlo Vitocal 300-G (Master/Slave) pro hydraulické spojení modulů tepelných čerpadel mezi sebou je k dispozici sada potrubí s armaturami. Regulační technika se spojuje kabely s konektory. Maximální účinnost pro novostavby a modernizace rodinných a bytových domů tepelné čerpadlo země/voda topné výkony: jednostupňové provedení: 5,7 až 17,2, dvoustupňové provedení: 11,4 až 34,4. tepelné čerpadlo voda/voda topné výkony: jednostupňové provedení: 7,5 až 22,6, dvoustupňové provedení: 15 až 45,2. Vitocal 300-G: se zabudovaným vysoce účinným čerpadlem pro primární a topný okruh a oběhovým čerpadlem pro ohřev zásobníku, pojistnou skupinou s pojistným ventilem, manometrem a odvzdušňovačem (u typu BWC). Nízké provozní náklady na základě vysokých výkonových čísel: hodnota COP podle ČSN EN až 5,0 (země 0 C/voda 35 C) (COP = Coefficient of Performance) a integrovaná vysoce efektivní čerpadla (u Vitocalu 300-G, typ BWC). Maximální výstupní teplota až 65 C. Celoročně vysoká efektivita v každém provozním bodě na základě inovativního RCD systému s elektronickým expanzním ventilem. Nízká hlučnost a vibrace díky konstrukci zařízení se zvukovou izolací s hladinou akustického výkonu 42 db(a). Regulace Vitotronic 200 s bilancováním energie. Řízení zařízení Vitovent 300-F pro větrání obytných prostor. Připraveno pro SmartGrid a využití vlastní elektřiny z fotovoltaických zařízení. Řešení Master/Slave pro vysokou variabilitu, např. kombinaci tepelných čerpadel Vitocal 300-G a 350-G. Technické údaje viz strana 54

18 Tepelná čerpadla Vitocal 300-G země/voda jednostupňové: 21,2 až 42,8, dvoustupňové: 42,4 až 85,6 Štítek energetické účinnosti Vitocal 300-G, BW 301.A21. EPHA pečeť kvality jako důkaz o COP při podání žádosti o dotace. Specialista na velké výkony Vitocal 300-G je speciální zařízení pro velké rodinné a bytové domy. A to přesně podle potřeby tepla: v provedení jako jednostupňové tepelné čerpadlo země/voda od 21,2 do 42,8 a jako tepelné čerpadlo voda/voda od 28,1 do 58,9. Pro bytové domy nebo při potřebě velkých výkonů, je dvoustupňové tepelné čerpadlo Vitocal 300-G podle principu Master/Slave tím správným řešením. Dosahuje topného výkonu od 42,4 do 85,6 (země/voda) popř. od 56,2 do 117,8 (voda/voda). I zde lze volit mezi zdroji tepla spodní voda nebo země. Komu nestačí ani tento výkon, ten může výkon zvýšit až na 589 (voda/voda) pomocí funkce kaskády, která je integrována v regulaci. Výkonný a spolehlivý Srdcem tepelného čerpadla Vitocal 300-G je výkonný spirálový kompresor Compliant- -Scroll. Má velmi spolehlivý a tichý provoz. Ve spojení s velkoryse dimenzovanými výměníky tepla a integrovaným rozdělovačem chladiva dosahuje Vitocal 300-G vysokých výkonových čísel a výstupních teplot až 60 C. Tichý provoz a velký výkon si nemusí odporovat Díky hermeticky utěsněnému plášti a velmi chytré konstruktci jednotky Vitocal 300 dochází ke snížení hluku, které v tomto výkonovém rozsahu daleko překonává očekávání. RCD systém pro maximální účinnost RCD je zkratka pro Refrigerant Cycle Diagnostic System. Přebírá v jednotce Vitocal 300-G stálou kontrolu chladicího okruhu a ve spojení s elektronickým expanzním ventilem zajišťuje maximální účinnost v každém provozním bodě. Dokonalý i pro velké výkony Zejména pro vyšší potřebu tepla je Vitocal 300-G nejlepší volba. Lze totiž vzájemně spojit několik samostatných tepelných čerpadel přes výstup a zpátečku. To s sebou přináší nejen očekávaný vysoký topný výkon, ale zvyšuje se tak i bezpečnost provozu celého zařízení. Modulární konstrukce se samostatnými kompresorovými okruhy navíc zajišťuje mimořádně vysokou efektivitu v provozu s částečným zatížením a umožňuje současný provoz vytápění i ohřevu pitné vody Vitocal 300-G 5 1 Ekvitermně řízená digitální regulace tepelného čerpadla Vitotronic Kondenzátor 3 Velkoplošný výparník pro účinnou výměnu tepla 4 Hermetický spirálový kompresor Compliant-Scroll 5 Elektronický expanzní ventil

19 18/19 Kombinace tepelného čerpadla Vitocal 300-G v provedení země/voda popř. tepelného čerpadla voda/voda. Modulární řešení v provozu Master/Slave V pěti variantách výkonu v provedení Master nebo Master/Slave se dá realizovat mnoho kombinací podle požadované potřeby tepla. Tato vysoká variabilita a dimenzování optimalizují doby chodu a zajišťují hospodárný provoz. Modul Slave se reguluje prostřednictvím modulu Master. Kombinací rozdílných výkonů má provozovatel zařízení možnost přizpůsobit tento ekologický topný systém s různými moduly co nejúčinněji své potřebě tepla. Využijte těchto výhod Tepelné čerpadlo země/voda topný výkon: jednostupňové provedení: 21,2 až 42,8, dvoustupňové: 42,4 až 85,6, maximálně 428 (jako kaskáda). Tepelné čerpadlo voda/voda topný výkon: jednostupňové provedení: 28,1 až 58,9, dvoustupňové: 56,2 až 117,8, maximálně 589 (jako kaskáda). Nízké provozní náklady díky vysokým výkonovým číslům: hodnota COP podle ČSN EN až 4,8 (země 0 C/voda 35 C) (COP = Coefficient of Performance). Výstupní teploty až 60 C. Monovalentní provoz pro vytápění a ohřev pitné vody. Nízké provozní náklady při maximální účinnosti v každém provozním bodě na základě inovativního systému. Refrigerant Cycle Diagnostic System (RCD) s elektronickým expanzním ventilem (EEV). Nízká hlučnost a vibrace vlivem konstrukce zařízení se zvukovou izolací s hladinou akustického výkonu 44 db(a). S integrovaným bilancováním energie. Regulace tepelného čerpadla Vitotronic 200 s naváděním v menu pro ekvitermně řízený topný provoz. Připraveno pro SmartGrid a využití vlastní elektřiny z fotovoltaických zařízení. Dopravení na místo instalace usnadňují kompaktní moduly. Technické údaje viz strana 54

20 Tepelná čerpadla Vitocal 242-G Vitocal 222-G

21 20/21 VITOCAL 242-G VITOCAL 222-G Kompaktní tepelná čerpadla země/voda se zásobníkovým ohřívačem vody a alternativně s možností zapojení solárního systému. Kompletní a prostorově mimořádně nenáročné v kompaktních tepelných čerpadlech Vitocal 242-G a Vitocal 222-G jsou již integrovány všechny komponenty potřebné pro vytápění a ohřev pitné vody. S jmenovitým tepelným výkonem 5,9 až 10 jsou tato čerpadla navržena pro použití v rodinných domech. Výstupní teploty až 60 C umožňují provoz ve spojení s radiátory. Vitocal 242- G a Vitocal 222-G představují cenově atraktivní alternativy k řadě 300. Se spirálovým kompresorem a termostaticky regulovaným expanzním ventilem je možné dosáhnout výkonových čísel až 4,3 (podle ČSN EN při teplotě země 0 C/vody 35 C). Pro topný a primární okruh jsou již integrována třístupňová oběhová čerpadla. Obsluha zařízení je velmi jednoduchá díky regulaci Vitotronic 200. Vitocal 242-G je již připraven pro solární provoz Vitocal 242-G je již připraven pro připojení solárního zařízení pro ohřev pitné vody. 220litrový solární zásobník a solární regulace umožňují vysoké solární zisky. Vitocal 222-G s velkým zásobníkem teplé vody Kompaktní tepelné čerpadlo Vitocal 222-G disponuje pro vysoký komfort přípravy teplé vody 170litrovým zásobníkovým ohřívačem vody, který je vyhříván prostřednictvím inteligentního výměníku tepla uvnitř jednotky. Štítek energetické účinnosti Vitocal 242-G, BWT 241.A08. Kompaktní tepelné čerpadlo země/voda Vitocal 242-G se solárním zařízením. 1 Kompaktní tepelné čerpadlo (země/voda) 2 Podlahové topení 3 Sluneční kolektory Vitosol 4 Zemní sonda 5 Čerpací stanice Solar-Divicon

22 Tepelná čerpadla Vitocal 242-G Vitocal 222-G 5,9 až 10,0 let záruka 5 na tepelná čerpadla do 35 Prodloužená 5letá záruka ve spojení s komplexními službami Viessmann. Teplo z přírody pro moderní rodinné domy Kompaktní tepelná čerpadla Vitocal 242-G a Vitocal 222-G jsou navržena speciálně pro rodinné domy. Se svými kompaktními rozměry a plochou sotva 0,4 m 3 potřebují jen velmi málo místa pro instalaci. Integrovaný zásobníkový ohřívač vody, čerpadla primárního a sekundárního okruhu a trojcestný přepínací ventil umožňují rychlou a jednoduchou instalaci těchto kompaktních jednotek. Kompaktní tepelná čerpadla jsou nabízena ve dvou variantách: tepelné čerpadlo Vitocal 242-G se solární funkcí a velkoryse dimenzovaným objemem zásobníku 220 litrů. Tepelné čerpadlo Vitocal 222-G disponuje 170litrovým zásobníkem. Obě tepelná čerpadla nabízejí vysoký komfort zásobování teplou vodou. Mimořádně jednoduchá obsluha Tak jako všechny kompaktní jednotky je i Vitocal 222-G vybaven uživatelsky mimořádně přátelskou regulací Vitotronic 200. V případě pochybností stačí pouze stisknout tlačítko nápovědy. Grafické rozhraní slouží ke zobrazení topných charakteristik i spínacích časů. Mimořádně tichý chod Zvuková optimalizace konstrukce těchto kompaktních tepelných čerpadel umožňuje tichý chod a možnost instalace blízko obytných prostor. Kompaktní a připravené pro zapojení Pro jednoduchou dopravu na místo instalace je možné skříň rozdělit na části. Tepelné čerpadlo je připraveno k zapojení již z výrobního závodu. Variabilní příslušenství pro připojení zaručuje jednoduchou instalaci na určeném místě. Nejen vytápění, ale i chlazení S naším kompaktním tepelným čerpadlem máte možnost si vytvořit příjemné klima v horkých letních dnech ve svém nízkoenergetickém domě. Pomocí funkce natural 1 2 cooling přivedete chlad z primárního okruhu dovnitř svého domu. K tomu potřebujete jako příslušenství Viessmann NC-Box. Vitocal 242-G 1 Nabíjecí systém s plnicí tryskou 2 Smaltovaný zásobník teplé vody 3 Regulace tepelného Vitocal 242-G včetně možnosti využití solární energie U tepelného čerpadla Vitocal 242-G je již k dispozici připojení k solárnímu systému. To znamená, že přípoje hydrauliky i regulátor jsou již integrovány. Stačí přidat pouze Solar- -Divicon a expanzní nádobu. Výkonné kolektory a sladěné systémové komponenty firmy Viessmann tímto způsobem podporují tepelné čerpadlo, takže lze ušetřit v průměru 50 až 60 % nákladů na ohřev pitné vody. čerpadla Vitotronic Integrovaný solární výměník tepla 8 5 Čerpadlo nabíjecího okruhu PWM (modulace šířky pulsu) 6 Primární oběhové 6 7 čerpadlo 7 Sekundární oběhové čerpadlo 8 Přepínací ventil 9 vytápění/pitná voda 9 Integrovaný průtokový ohřívač topné vody

23 22/23 Kompaktní tepelná čerpadla dělají svému jménu skutečně čest: nepatrná potřeba místa a žádné boční servisní odstupy. Vejdou se tak i do nejmenších výklenků. Využijte těchto výhod Regulace Vitotronic má jednoduchou navigaci, přehlednou strukturu menu a snadno se tak obsluhuje. Kompaktní tepelná čerpadla země/voda s topnými výkony od 5,9 do 10,0. Nízké provozní náklady díky vysokým výkonovým číslům: hodnota COP podle ČSN EN až 4,5 (země 0 C/voda 35 C) (COP = Coefficient of Performance). Maximální výstupní teplota: 60 C. Vysoký komfort přípravy teplé vody prostřednictvím integrovaného zásobníku teplé vody o objemu 220 l u tepelného čerpadla Vitocal 242-G (u čerpadla Vitocal 222-G o objemu 170 l). Nízká hlučnost díky konstrukci se zvukovou izolací s hladinou akustického výkonu 43 db(a) při teplotě 0/35 C. Regulace Vitotronic s jednoduchou obsluhou a displejem se srozumitelným textem. Připraveno pro zapojení přímo z výrobního závodu. Dopravení na místo usnadňuje malá instalační plocha, snížená stavební výška a dělitelná skříň. Snadná instalace díky variabilnímu připojovacímu příslušenství. Připraven pro SmartGrid a využití vlastní elektřiny z fotovoltaických zařízení. Sériově integrován průtokový ohřívač topné vody. Optimalizován k využití elektřiny vyrobené vlastním fotovoltaickým zařízením. Technické údaje viz strana 56

24 Tepelná čerpadla Vitocal 200-G

25 24/25 VITOCAL 200-G Cenově zajímavé tepelné čerpadlo pro komfortní zásobování teplem a vysokým komfortem přípravy teplé vody v novostavbě. Kompaktní tepelné čerpadlo země/voda Vitocal 200-G se svým poměrem cena-výkon ideálně hodí k použití v rodinných a dvougeneračních domech. V monovalentním provozu poskytuje ve svém výkonovém spektru od 5,8 do 17,2 celoročně komfortní dodávky tepla. Inovativní technika s efektivním spirálovým kompresorem Compliant-Scroll dosahuje maximální výstupní teploty 60 C a hodí se tak jako cenově zajímavé tepelné čerpadlo např. pro novostavby. Štítek energetické účinnosti Vitocal 200-G, BWC 201.A10. Vitocal 200-G mají certifikáty EHPA jako značku kvality.

26 Tepelná čerpadla Vitocal 200-G 5,8 až 17,2 let záruka 5 na tepelná čerpadla do 35 Prodloužená 5letá záruka ve spojení s komplexními službami Viessmann. Dva topné okruhy pro individuální komfort vytápění Komfortní tepelné čerpadlo země/voda poskytuje všechny funkce nutné pro použití v novém rodinném nebo dvougeneračním domě. Ekvitermně řízená regulace Vitotronic umožňuje zapojení dvou oddělených topných okruhů. Usnadnění zabudování a montáže Vitocal 200-G se dodává kompletní se zabudovanými vysoce účinnými čerpadly pro solankový a topný okruh a oběhovým čerpadlem k vyhřívání zásobníku i pojistnou skupinou, což topenářským firmám výrazně usnadňuje montáž. Regulace Vitotronic 200 se snadnou obsluhou Regulace Vitotronic 200 se srozumitelným textem a grafickým displejem pro ekvitermně řízený topný provoz má jednoduché a intuitivní ovládání. Ovládání podle menu umožňuje rychlé vyvolání funkcí a provedení potřebných nastavení. Chlazení a větrání Funkce regulace chlazení natural cooling je již integrována. Vitocal 200-G se však musí dodatečně vybavit NC-boxem z programu příslušenství. Přes Vitotronic 200 se dá rovněž řídit větrací zařízení Vitovent 300-F, které zajišťuje příjemné prostředí v místnosti. Připraveno pro elektřinu vyrobenou fotovoltaicky Tepelné čerpadlo Vitocal 200-G je již připraveno pro levný provoz s elektřinou vyrobenou vlastním fotovoltaickým zařízením. Inteligentní řízení zvyšuje spotřebu vlastní elektřiny z fotovoltaického zařízení. Regulace Vitotronic 200 (WO1C) umožňuje různé strategie regulování, například optimalizovanou přípravu teplé vody Vitocal 200-G 1 Regulace Vitotronic Kondenzátor 3 Velkoplošný výparník pro efektivní odběr tepla 4 Vysoce efektivní oběhové čerpadlo 5 Hermetický kompresor Compliant-Scroll

27 26/27 Cenově zajímavé tepelné čerpadlo země/voda Vitocal 200-G. Využijte těchto výhod Displej regulace Vitotronic 200. Tepelné čerpadlo země/voda s topnými výkony od 5,8 do 17,2. Cenově zajímavé tepelné čerpadlo pro novostavby rodinných/dvougeneračních domů. Nízké provozní náklady díky vysokým výkonovým číslům: hodnota COP podle ČSN EN až 4,5 (země 0 C/voda 35 C) (COP = Coefficient of Performance). Přebírá v monovalentním provozu celoročně vytápění a přípravu teplé vody. Maximální výstupní teplota až 60 C. Tichý provoz bez vibrací zajišťuje zvukově optimalizovaná konstrukce zařízení, akustický výkon < 45 db(a). Regulace s naváděním v menu Vitotronic 200 s grafickým displejem se srozumitelným textem pro ekvitermně řízený provoz. Funkce regulace chlazení natural cooling a řízení větracího zařízení Vitovent 300-F. Vysoce efektivní oběhové čerpadlo pro primární a topný okruh k ohřevu zásobníku je již integrován. Řízení větracího zařízení Vitovent 300-F. Snadná montáž díky kompletnímu vybavení a předběžné montáži. Možnost dovybavení počitadlem množství tepla (příslušenství). Připraveno pro SmartGrid a optimalizaci využití vlastní elektřiny z fotovoltaických zařízení. Technické údaje viz strana 56

28 Tepelná čerpadla

29 28/29 Chlazení tepelnými čerpadly Kromě vysokého komfortu přípravy tepla a spolehlivého ohřevu pitné vody zajišťují tepelná čerpadla i při vyšších teplotách příjemné prostředí v místnosti. Asi nikdo by v horkém letním dni nezapínal topení. S tepelným čerpadlem od firmy Viessmann je tomu jinak některé typy totiž poskytují jako další výhodu funkci chlazení. Pasivní nebo aktivní chlazení Chlazení pracuje podle dvou různých metod: Pasivní chlazení: Země, případně spodní voda přijímá teplo přes výměník tepla z topného okruhu a odvádí ho ven. Tato funkce se nazývá natural cooling, protože k chlazení využívá přirozenou okolní teplotu. Až na regulaci a oběhové čerpadlo je přitom tepelné čerpadlo vypnuto. Přirozené chlazení natural cooling Zatímco v zimě slouží země resp. spodní voda jako zdroj energie pro vytápění, je možno ji v létě použít k přirozenému chlazení. Při využití funkce natural cooling regulace zapíná primární čerpadlo a čerpadlo topného okruhu. Tím může relativně teplá voda z podlahového topení příp. konvektoru s ventilátorem ve výměníku tepla odevzdat své teplo kapalině primárního okruhu. Připojeným místnostem je tím odebíráno teplo. Natural cooling tak představuje energeticky mimořádně úspornou metodu chlazení budov. Aktivní chlazení: Funkce tepelného čerpadla se jednoduše obrátí. Toto chlazení lze popsat jako reverzibilní provoz. To znamená, že se interně obrátí chladicí okruh nebo se externě přepnou primární a sekundární přípoje. Tepelné čerpadlo tak aktivně vyrábí chlad stejně jako u chladničky. Mluví se o active cooling. NC-Box Volitelná výbava pro tepelná čerpadla Viessmann k pasivnímu chlazení Strana 30 AC-Box Volitelná výbava pro tepelná čerpadla Viessmann k aktivnímu chlazení Strana 31

30 Natural cooling NC-Box NC-box: energeticky i cenově úsporné chlazení NC-box firmy Viessmann naučí tepelná čerpadla přirozeným způsobem chladit. Je to vlastně velmi jednoduché. V horkých letních dnech jsou teploty uvnitř budov vyšší než teplota v zemi nebo ve spodní vodě. Regulace tepelných čerpadel se potom zapne na natural cooling a využívá zemi nebo spodní vodu pro odvod tepla z místnosti. Úspora při chlazení Funkce natural cooling nevyužívá celou techniku tepelného čerpadla. Kromě regulace a oběhového čerpadla zůstávají všechny ostatní funkce vypnuté, takže zařízení spotřebuje pro své fungování jen velmi málo elektřiny. To dělá z natural cooling energeticky mimořádně úspornou metodu chlazení budov. Všechno pohromadě na letní dny V boxu natural cooling firmy Viessmann jsou už předem zabudovány všechny komponenty. Tento tepelně izolovaný box se tak vyznačuje nejen malými rozměry, ale umožňuje také jednoduchou a rychlou montáž. Se směšovačm Box pro natural cooling je vybaven směšovačem pro zapojení do chladicího okruhu. Integrovaný směšovač přitom umožňuje plynulý provoz bez podkročení teploty rosného bodu. Účinná tepelná izolace NC-boxu zamezuje tvorbě kondenzátu.

31 Active cooling AC-Box 30/31 AC-box: účinné spojení vytápění a chlazení AC-box firmy Viessmann spojuje active cooling a natural cooling ve všech systémech tepelných čerpadel a dělá je ještě všestrannějšími a komfortnějšími. Podle toho, jak chladno chcete v místnosti mít, se systém automaticky přepne. Pokud je požadován jen slabý chladicí výkon, postačí přirozené chlazení. Jestliže to nepostačuje, zapne se aktivní chlazení. Chlazení z okolí Při funkci natural cooling se nevyužívá kompresorový okruh. V provozu zůstávají jen čerpadla primárního a topného okruhu, která využívají teplotní rozdíl mezi místnostmi a venkovní teplotou země nebo spodní vody. Místnosti jsou tak chlazeny mimořádně úsporným způsobem. Zůstat cool, i když je venku pořádně horko Při active cooling se zapne kompresorový okruh, ale ne pro vytápění interní ovládání otočí pomocí AC-boxu funkčnost vstupů a výstupů a aktivně odvádí teplo z budovy do zemní sondy. V topném okruhu samotném teče jen studená voda ta je v případě potřeby zchlazena až na 7 C. Využití odvedené energie Z místnosti odvedená energie se dá opět přímo použít např. na ohřev pitné vody nebo na vytápění bazénu. Tím se mohou velmi užitečně spojit funkce chlazení a funkce vytápění. Promyšlená technika: AC-Box (vlevo vedle tepelného čerpadla) se jednoduše stará o přirozené ( natural cooling ) a aktivní ( active cooling ) chlazení.

32 Tepelná čerpadla Vitocal 350-A

33 32/33 VITOCAL 350-A Toto tepelné čerpadlo vzduch/voda je vhodné pro vysoké výstupní teploty, takže se hodí k modernizaci. Tepelné čerpadlo Vitocal 350-A vzduch/voda se jmenovitým tepelným výkonem 10,6 až 18,5 je mimořádně vhodné pro modernizaci. Vstřikováním páry v procesu komprimace (cyklus EVI) se dosahují výstupní teploty až 65 C, a to i při nízkých venkovních teplotách. Proto lze Vitocal 350-A velmi dobře instalovat i ve starších topných zařízeních s radiátory. Pro zvýšení účinnosti se doporučuje vyměnit jednotlivá topná tělesa za hlubokoteplotní topná tělesa. Regulace tepelného čerpadla Vitotronic 200 má integrovanou kaskádovou funkci až pro pět tepelných čerpadel vzduch/voda, což umožňuje při vysoké potřebě tepla kumulované topné výkony až 92,5. RCD systém pro mimořádně vysokou účinnost Elektronický expanzní ventil a RCD systém zajišťují u tepelného čerpadla Vitocal 350-A celoročně vysokou účinnost. Vitocal 350-A poskytuje pro tepelná čerpadla vzduch/voda vysoké výkonové číslo až 3,6 (podle ČSN EN při teplotě vzduchu 2 C/vody 35 C), z čehož vyplývají vysoké roční pracovní hodnoty a velmi nízké provozní náklady. Venkovní instalace nevyžaduje mnoho prostoru Tepelné čerpadlo Vitocal 350-A lze volitelně instalovat v domě nebo ve venkovním prostoru. Třístupňový radiální ventilátor tepelného čerpadla pracuje velmi tiše. Ve spojení s vedením, které je z hlediska proudění optimalizované, a hlukově izolovanou skříní je tepelné čerpadlo Vitocal 350-A velmi tiché. Kromě toho dochází při nočním provozu ke snižování otáček ventilátoru, čímž se emise hluku ještě snižují. Štítek energetické účinnosti Vitocal 350-A, AWHI 351.A10. Tepelná čerpadla Vitocal 200-G mají certifikáty EHPA jako značku kvality.

34 Tepelná čerpadla Vitocal 350-A 10,6 až 18,5 let záruka 5 na tepelná čerpadla do 35 Prodloužená 5letá záruka ve spojení s komplexními službami Viessmann. Ideální pro modernizaci S tepelným čerpadlem Vitocal 350-A vzduch/ voda je modernizace velmi jednoduchá: dodatečné vstřikování páry v procesu komprimace (cyklus EVI) umožňuje výstupní teplotu až 65 C, což je ideální pro starší topné systémy s radiátory. Přitom si toto tepelné čerpadlo bere své teplo z okolního vzduchu. Vysoký komfort teplé vody Vyšší výstupní teplota umožňuje podle provedení systému teplotu vody v zásobníku až 55 C. Tepelné tepelné čerpadlo Vitocal 350-A proto nabízí mimořádně vysoký komfort zásobování teplou vodou vysoké teploty 65 C dosáhne i při venkovní teplotě -10 C. RCD zaručuje efektivní provoz Systém RCD překládáme jako Refrigerant Cycle Diagnostic System a v tepelném čerpadle Vitocal 350-A má na starosti neustálé monitorování chladicího okruhu. Tím zabezpečuje tento systém ve spojení s elektronickým expanzním ventilem (EEV) nejvyšší účinnost v každém provozním bodě. Kromě toho se ukládají důležité provozní parametry, které se využívají při diagnostice, optimalizaci a bilancování energie, stejně jako pro výpočet ročního pracovního čísla. Kompletně dokonalé V případě venkovní instalace tepelného čerpadla se musí do domu přivést teplo. V tomto ohledu se můžete plně spolehnout na kompetence firny Viessmann. Všechny potrubní systémy potřebné pro uložení do země i kompletní program příslušenství získáte od jednoho dodavatele a dokonale vzájemně sladěny Vitocal 350-A 1 Sací strana 2 Výfuková strana 3 Výparník 4 Radiální ventilátor 5 Elektronický expanzní ventil 6 Výměník tepla pro mezivstřikování 7 Hermetický spirálový kompresor Compliant-Scroll se vstřikováním páry (EVI)

35 34/35 Přesvědčivé hodnoty: vysoká bezpečnost provozu, spolehlivost a tichý chod díky spirálovému kompresoru Compliant-Scroll. Využijte těchto výhod Vitocal 350-A pro vnitřní instalaci. Tepelné čerpadlo vzduch/voda, s topným výkonem 10,6 až 18,5 pro vytápění a ohřev pitné vody. Je vhodné hlavně pro modernizaci díky výstupní teplotě 65 C, i při nízkých venkovních teplotách. Teplota pitné vody podle provedení systému až 55 C. Nízké provozní náklady na základě vysoké hodnoty COP (COP = Coefficient of Performance) podle ČSN EN až 3,6 (vzduch 2 C/voda 35 C). Celoročně vysoká účinnost v každém provozním bodě a tím i nízké provozní náklady dosažené inovativním systémem RCD (Refrigerant Cycle Diagnostic) ve spojení s elektronickým expanzním ventilem Biflow (EEV). Nízká provozní hlučnost daná radiálním ventilátorem, zvukově optimalizovanou konstrukcí samotného zařízení a nočním provozem při snížených otáčkách ventilátoru. Snadno ovladatelná regulace tepelného čerpadla Vitotronic 200 s kontrolou dálkového působení umožňuje připojení k Vitocom 100, 200 a 300 s funkcí kaskádového zapojení až pěti tepelných čerpadel. Venkovní a vnitřní instalace se sladěným příslušenstvím. Volitelně s vysoce efektivními oběhovými čerpadly pro topné okruhy u Vitocal 350-A (vnitřní instalace). Účinné odmrazení otočením chladicího okruhu. S integrovaným bilancováním energie. Technické údaje viz strana 58

36 Tepelná čerpadla Vitocal 300-A

37 36/37 VITOCAL 300-A Vyspělá technika modulovaných tepelných čerpadel vzduch/voda garantuje nejvyšší účinnost v každém provozním bodě. Energie ze vzduchu se dá velmi jednoduše použít pro vytápění budov a k ohřevu pitné vody. Funguje to i při nízkých teplotách v zimě, kdy je potřeba tepla vyšší. Tepelné čerpadlo Vitocal 300-A vzduch/voda přitom pracuje tiše a velmi efektivně. Efektivní vytápění energií ze vzduchu Tepelné čerpadlo vzduch/voda Vitocal 300-A je mimořádně účinné a dosahuje vysoká roční pracovní čísla. Jeho výkon postačí zároveň na vytápění a ohřev pitné vody. Účty za fosilní paliva se tak stávají minulostí, je potřeba pouze elektrická energie elektrickou energii pro chod tepelných čerpadel. Zvýšení komfortu, snížení investičních nákladů Použití tepelného čerpadla vzduch/voda Vitocal 300-A nevyžaduje další investice. Odpadají zde vrtné práce pro položení zemních sond a zemního kolektoru. Pokud se optimálně přizpůsobí výkon, není nutné použití nákladných nabíjecích systémů. A je tu ještě jedna výhoda: podle stavebních podmínek je možné tepelné čerpadlo Vitocal 300-A instalovat v budově i mimo ni. Štítek energetické účinnosti Vitocal 300-A, AWCI-AC.A09. Tepelná čerpadla Vitocal 300-A mají certifikáty EHPA jako značku kvality. Vitocal 300-A vhodné pro venkovní použití.

38 Tepelná čerpadla Vitocal 300-A 3,0 až 9,0 let záruka 5 na tepelná čerpadla do 35 Prodloužená 5letá záruka ve spojení s komplexními službami Viessmann. Špičková technika pro špičkový výkon Tepelné čerpadlo Vitocal 300-A je prvním tepelným čerpadlem vzduch/voda s digitální technologií Scroll a elektronickým biflow- -expanzním ventilem. Díky tomu dosahuje mimořádně vysoké hodnoty COP (Coefficient of Performance): 3,9 (při teplotě vzduchu 2 C/vody 35 C). Výsledkem jsou mimořádně vysoká roční pracovní čísla, Vitocal 300-A je výjimečně spolehlivý a výrazně snižuje provozní náklady. RCD zajišťuje optimální provoz tepelného čerpadla RCD je zkratka pro Refrigerant Cycle Diagnostic. V tepelném čerpadle Vitocal 300-A přebírá neustálou kontrolu chladicího okruhu a zajišťuje ve spojení s elektronickým expanzním ventilem nejvyšší efektivitu v každém provozním bodě. Mimořádně tichý nejen v noci Mimořádně tichý provoz zajišťuje radiální ventilátor s regulovanými otáčkami a sníženými otáčkami ventilátoru při nočním provozu. Splní každý požadavek Každá domácnost má jiné energetické nároky a předpoklady pro instalaci tepelného čerpadla. Proto je program příslušenství pro Vitocal 300-A velmi rozmanitý a obsáhlý. Podle potřeby se dodává tepelné čerpadlo s plnou výbavou, což znamená, že je kompletně namontované vysoce účinné čerpadlo topného okruhu a trojcestný přepínací ventil. Velmi jednoduše lze integrovat i modulární elektrický průtokový ohřívač pro topnou vodu. Vše pod dohledem, vše pod kontrolou i z dálky Tepelné čerpadlo lze jednoduše připojit k zařízení Vitocom 100, 200 a 300. Takto je možné topný systém pohodlně ovládat i přes mobilní telefon. 1 Chlazení v létě není problém Prostřednictvím reverzibilního provozu lze Vitocal 300-A využít i v horkých letních měsících jako komfortní chladicí systém. S konvektory nebo plošnými chladicími systémy s chladicím výkonem až 9,4 máte k dispozici ještě více možností k vytvoření útulného domova Vitocal 300-A 1 Výparník 2 Radiální ventilátor 3 Elektronický expanzní ventil 4 Kondenzátor 5 Spirálový kompresor Digital-Scroll

39 38/39 Dokonale spolupracující technika: systém RCD, technologie Digital-Scroll a digitální expanzní ventil Biflow zaručují nejvyšší účinnost v každém provozním bodě. Využijte těchto výhod Reverzibilní tepelné čerpadlo vzduch/voda k vytápění a chlazení pro vnitřní a venkovní instalaci. Plynulá regulace výkonu od 3,0 do 9,0. Nízké provozní náklady díky vysoké hodnotě COP (COP = Coefficient of Performance) podle ČSN EN 14511: 3,9 (vzduch 2 C/voda 35 C), 4,4 (vzduch 7 C/voda 35 C). Maximální výstupní teplota: až 60 C při venkovní teplotě 6 C. Celoročně vysoká účinnost v každém provozním bodě a s ní spojené nízké provozní náklady pomocí inovativního RCD systému (Refrigerant Cycle Diagnostic) ve spojení s elektronickým expanzním ventilem Biflow (EEV). Nízká provozní hlučnost díky radiálnímu ventilátoru, zvukově optimalizované konstrukci a snížení otáček ventilátoru v době nočního provozu. Snadno ovladatelná regulace tepelného čerpadla Vitotronic 200 s kontrolou dálkového působení umožňuje připojení k Vitocom 100, 200 a 300 s funkcí kaskádového zapojení až pěti tepelných čerpadel. Integrované vysoce účinné čerpadlo pro topný okruh u Vitocal 300-A (vnitřní instalace). Účinné odmrazování reverzí chladicího okruhu. S integrovaným bilancováním energie. V provedení Silent mimořádně tiché (navíc se sadou zvukové izolace). Možnost aktivního chladicího provozu přes reverzibilní chladicí okruh. Technické údaje viz strana 58

40 Tepelná čerpadla Vitocal 300-A Venkovní instalace

41 40/41 VITOCAL 300-A Tepelné čerpadlo vzduch/voda Vitocal 300-A využívá okolní vzduch k vytápění a zaujme moderním designem. Tepelné čerpadlo vzduch/voda Vitocal 300-A vás neupoutá pouze svým moderním designem. S maximální výstupní teplotou až 65 C k vytápění a ke komfortnímu ohřevu pitné vody se zařízení doporučuje především pro modernizaci rodinných a dvougeneračních domů. Vitocal 300-A pracuje velmi efektivně a dosahuje vysokých ročních pracovních čísel. V běžném provozu velmi nízké náklady na elektřinu. Flexibilní a tiché Tepelné čerpadlo vzduch/voda Vitocal 300-A se instaluje mimo budovu a využívá bezplatný okolní vzduch. Se stejnosměrným ventilátorem s regulovanými otáčkami (EC ventilátor), modulovaným kompresorem a konstrukcí se zvukovou izolací s vedením vzduchu pláštěm je tepelné čerpadlo s hladinou akustického výkonu menší 54 db(a) velmi tiché. V nočních hodinách lze počet otáček ventilátoru ještě snížit. Štítek energetické účinnosti Vitocal 300-A, AWO-AC 301.B11. Tepelné čerpadlo Vitocal 300-A splňuje všechny požadavky značky kvality EHPA a je opatřeno štítkem SG ready Labels pro možnost připojení tepelného čerpadla do inteligentní sítě. V kategorii Excellent Product Design Building and Energy bylo tepelné čerpadlo vzduch/voda Vitocal 300-A vyznamenáno cenou German Design Award SPECIAL MENTION 2015.

42 Tepelná čerpadla Vitocal 300-A Venkovní instalace 7,0 až 8,5 let záruka 5 na tepelná čerpadla do 35 Prodloužená 5letá záruka ve spojení s komplexními službami Viessmann. Vysoká hodnota COP pro spolehlivé zásobování teplem Spirálový kompresor Scroll s bezkartáčovým permanentním magnetickým motorem a vstřikováním páry a elektronický expanzní ventil Biflow přispívají k vysoké hodnotě COP podle ČS EN až 5,0 (vzduch 7 C/voda 35 C). Vstřikováním páry se zlepšuje efektivita zejména při vyšších výstupních teplotách. V oblasti zásobování teplem je Vitocal 300-A spolehlivý a výrazně snižuje zejména v provozu s částečným zatížením provozní náklady. Jednoduché chlazení v létě Vitocal 300-A je připraven pro reverzibilní provoz ke chlazení místností v teplém ročním období. Konvektory a plošné chladicí systémy při vysokých letních teplotách vytvářejí v místnosti příjemné ovzduší. Obsluha bezdrátově nebo pomocí App Vitocal 300-A je vybaven regulací Vitotronic 200 (typ WO1C). Je již připraven pro použití bezdrátových dálkových ovladačů a umožňuje pohodlné regulování z obýváku. Pomocí Vitotrol App se dá systém ovládat odkudkoliv pomocí chytrého telefonu nebo tabletu s internetovým připojením. Připraveno pro využití elektřiny vyrobené fotovoltaickým zařízením a SmartGrid Dodatečné úspory provozních nákladů umožňuje zapojení fotovoltaického systému. Elektřina vyrobená vlastním fotovoltaickým zařízením se dá použít například pro provoz tepelného čerpadla Vitocal 300-A, které je navíc připraveno pro SmartGrid (inteligentní zapojení spotřebitelů do rozvodných sítí) Vitocal 300-A 1 Povrstvený výparník 2 Vedení vzduchu pláštěm 3 EC ventilátor s regulovanými otáčkami 4 Optimalizace proudění 5 Spirálový kompresor Scroll s regulovanými otáčkami 6 Kondenzátor 7 Hydraulické přípoje

43 42/43 Tepelné čerpadlo vzduch/voda Vitocal 300-A v moderním designu pro venkovní instalaci. Využijte těchto výhod Ekvitermně řízená regulace Vitotronic 200 (Typ WO1C). Reverzibilní tepelné čerpdlo vzduch/voda k vytápění a chlazení pro venkovní instalaci. Nominální topný výkon: 7,0 nebo 8,5 při A2/W35. Ideální pro modernizaci rodinných a dvougeneračních domů. Plynule řízená regulace výkonu vlivem DC invertoru pro vysokou účinnost v oblasti s částečným zatížením a přesné přizpůsobení výkonu potřebě tepla. S integrovaným RCD systémem (Refrigerant Cyle Diagnostic System) a elektronickým expanzním ventilem k dalšímu zvýšení účinnosti v každém provozním bodě. Nízké provozní náklady na základě vysoké hodnoty COP (COP = Coefficient of Performance) podle ČSN EN 14511: až 5,0 při (A7/W35) a až 3,9 při (A2/W35). Maximální výstupní teplota: až 65 C při venkovní teplotě -5 C. Nízká hlučnost provozu na základě zvukově optimalizovaného stejnosměrného ventilátoru, sníženého počtu otáček ventilátoru v nočním provozu a zvukově optimalizované konstrukce zařízení. Regulace Vitotronic 200 (typ WO1C). Volitelné ovládání a kontrola přes bezdrátové dálkové ovladače nebo Vitotrol App. Připraveno pro SmartGrid a optimalizované využití elektrické energie z fotovoltaických zařízení. Moderní design. Technické údaje viz strana 59

44 Tepelná čerpadla Vitocal 242-S Vitocal 222-S
