Suché stavby s izolacemi ROCKWOOL: vnější zateplené konstrukce ROCKWOOL 01/2017

Transkript

1 Suché stavby s izolacemi ROCKWOOL: vnější zateplené konstrukce ROCKWOOL 01/2017

2 Obsah zateplené obvodové konstrukce 1. Vnější obvodové stěny a) izolace uvnitř panelů / prefabrikovaných sendvičů b) provětrávané zateplení c) stavební podklad pro vnější zateplení d) vnější zateplení kontaktní ETICS na stěnách e) zvyšování požární odolnosti stropů 2. Střechy ploché a šikmé vybrané technologie: f) šikmá střecha zateplená nad krokvemi systém TOPROCK g) plochá střecha se spády,

3 REFERENČNÍ STAVBY

4 AC KAČEROV Praha (2014)

5 AC KAČEROV Praha (2014)

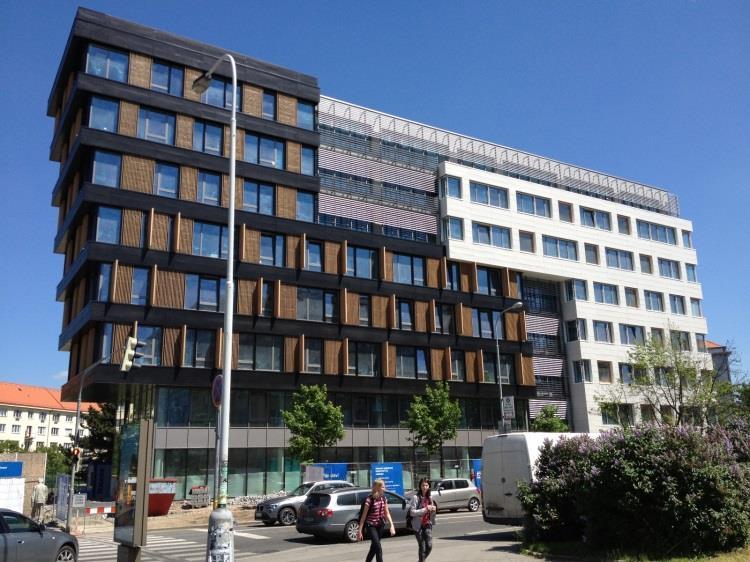

6 AB Budějovická Praha (2013)

7 AB Budějovická Praha (2013)

8 SUDOP Praha (2013)

9 SUDOP Praha (2013) obklady se spárami

10 SUDOP Praha (2013) obklady se spárami

11 GALERIE HARFA Praha (2010)

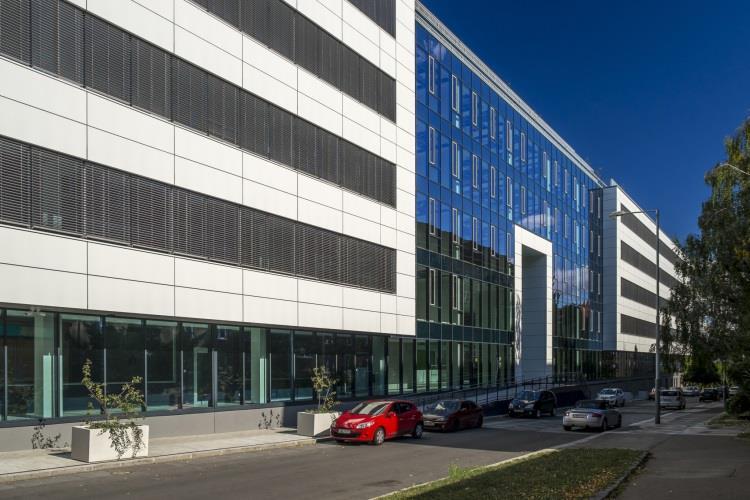

12 TWIN CITY Bratislava hybridní fasády (2015)

13 TWIN CITY Bratislava hybridní fasády (2015)

14 TWIN CITY Bratislava hybridní fasády (2015) Nosná konstrukce a) skelet (ŽB sloupy, podlahové desky) b) pomocná konstrukce nosný rošt fasády (sloupkový) Stěnový plášť (samonosný v rámci 1 modulu) c) tepelně izolační panel, parotěsný, utěsněný proti vodě zvenčí d) izolace vkládané + lepené zákaznický produkt, řešení na míru e) vnější obklad: nosič + estetický prvek deska f) povrchová úprava: lepený keramický plátek (z klinkeru, řezaný vodním paprskem, spárování neřešeno) Řešení: okno + 2 různé formáty vnějšího obkladu, plus zateplený parapetní element (rám + kazeta), zámkové spoje (překrytí), konzoly, suchá a rychlá montáž i v zimě, možnost montáže na sloupky z interiéru stavby

15 IZOLACE UVNITŘ OBVODOVÝCH PANELŮ (PREFABRIKOVANÉ PRVKY)

16 Izolace vnějších obvodových panelů (prefa prvky) Požadavky na izolace a) montáž do rámů ohebnost, pružnost izolace, předpětí, tření b) zvýšení prostorové tuhosti vlepení izolace (kazety, boxy, sendviče) c) tepelné vlastnosti (špičková úroveň λ D = 0,033 / 0,035 W/m.K) d) poloměkká až měkká izolace uvnitř panelu e) nesesedání izolačních desek, otřesy - vibrace f) reakce na oheň A1, požární odolnost v konstrukci, bod tání vláken 1000 C, zafixování polohy izolace v konstrukci Výrobky - vložky: Rockton, Superrock, Rocksonic Super, Rockmin Plus Exteriérové izolační desky: Rockton, Venti MAX (F), Wentirock (F) Lamely: Fasrock LL, řezané prvky z desek pro vlepení

17 ZATEPLENÍ OBVODOVÝCH STĚN PROVĚTRÁVANÝM ZPŮSOBEM

18 Provětrávaná fasáda kovový rošt, rámovaný obklad vnitřní plášť konzolové kotvy pomocný nosný rošt izolace DD na kotvy nebo na příchytky větrací mezera vnější obklad

19 Provětrávaný způsob zateplení Požadavky na izolace a) montáž do roštů ohebnost, pružnost izolace, předpětí b) tepelné vlastnosti (špičková úroveň λ D = 0,033 W/m.K) c) poloměkká až polotuhá izolace vně obkladu d) odolnost vůči proudu větracího vzduchu (nerozlupčivost), velká hustota povrchové vrstvy (proti prochlazení do hloubky) e) reakce na oheň A1, a to vč. povrchové úpravy, bod tání vláken 1000 C, zafixování polohy izolace v konstrukci Výrobky Desky: Wentirock (F), Venti MAX (F), Rockton, Airrock HD

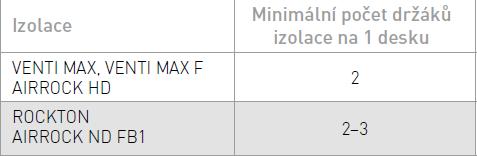

20 Kotvení izolací ROCKWOOL (hmoždinky, trny, držáky)

21 Provětrávané fasády: rošty a difúzní fólie - diskuse Varianta 1 Varianta 2 Varianta 3 Varianta 4 Varianta 5 Varianta 6

22 Provětrávané fasády: tepelné ztráty roštu / termogram -3,0 C bez termopodložek s termopodložkami bez termopodložek -11,0 C Airrock HD FB1, 100 mm, hliníkové kotvy Speedy, bez kovového roštu

23 ZATEPLENÍ OBVODOVÝCH STĚN KONTAKTNÍM ZPŮSOBEM

24 Řešení ROCKWOOL pro stěny s ETICS / nonetics Podklad: rovinné desky, báze - sádrovláknitá, - cementová (cementotřísková) - dřevitá Nutno aplikovat hloubkovou penetraci - přilnavost, egalizace 0. Penetrace podkladu 5. Penetrační nátěr pod omítku 1. Lepící hmota (nejlépe flexibilní; zde malá spotřeba) 6. Probarvená strukturovaná omítka 2. Fasádní izolace FRONTROCK MAX E, FASROCK, FASROCK LL 7. Kotvení soklové lišty 3. Kotvící prvek (hmoždinka) 8. Soklová lišta 4. Základní stěrková hmota s výstužnou síťkou 9. Spojka soklové lišty

25 Příklad kladení izolačních desek u prostupu SPRÁVNĚ Řez desek tvar L ( hokejka ), přesah rohu min. 100 mm! Přednost stěnová deska.

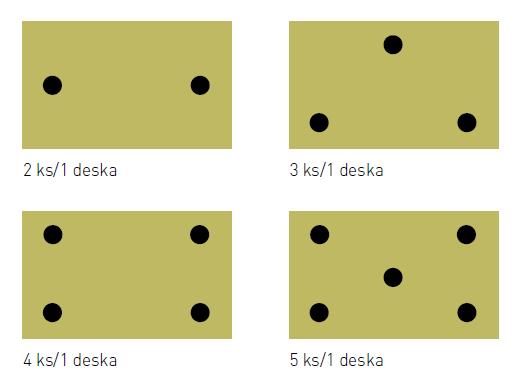

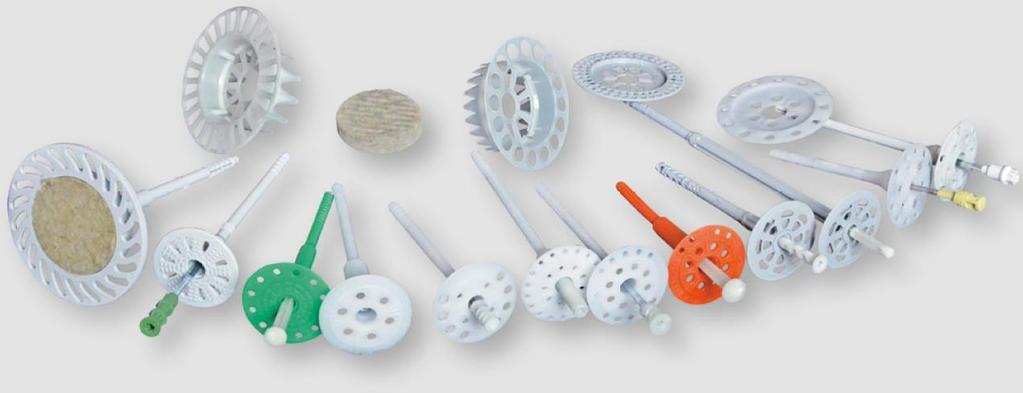

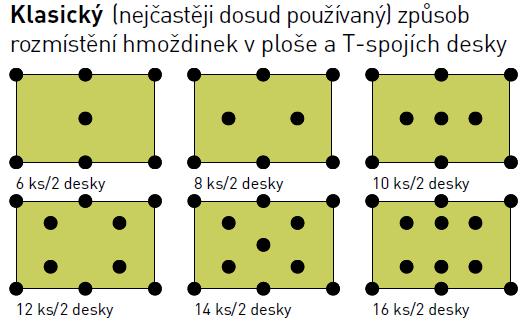

26 Výběr hmoždinek kterou jen, kterou? Volba hmoždinky podle metody mechanické kotvení s doplňkovým lepením: Certifikovaná a doporučená (nemáme zde podklady typu A až E podle ETAG 004, jde o tzv. 6. podklad mimo předpis): - nikdy ne zatloukací, - s vrutem na konci kotevního trnu (ukončení podle typu desky ke kotvení) - podle typu izolace / PL(5), CS(10) s rozšiřovacím kotoučem nebo bez něj - se sníženou tepelnou ztrátou (nebo standardní) zapuštěná (povrchová)

27 Příklady kotvení desek hmoždinkami Příklad povrchového kotvení hmoždinky Příklad hloubkového kotvení hmoždinky

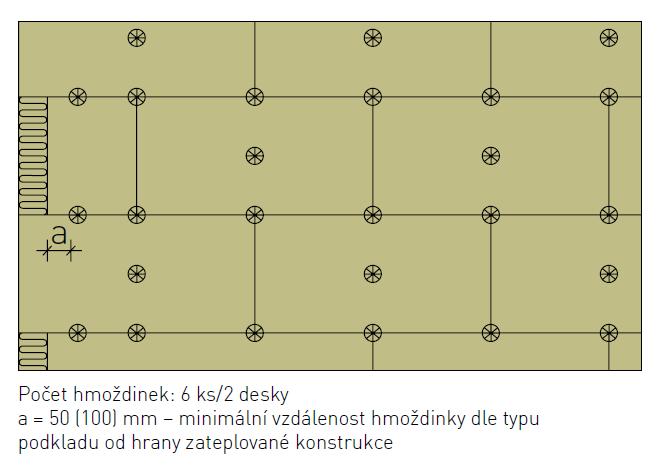

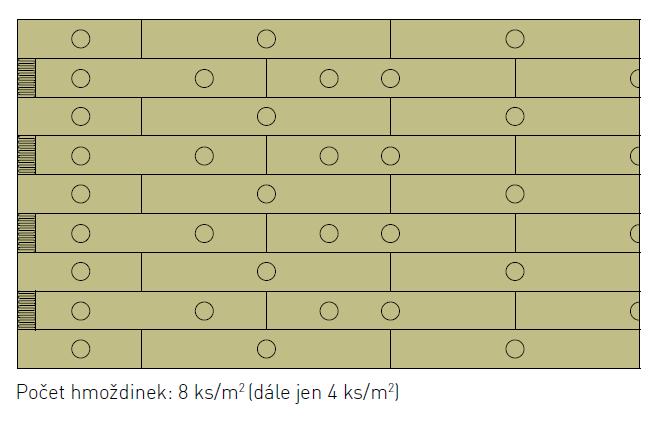

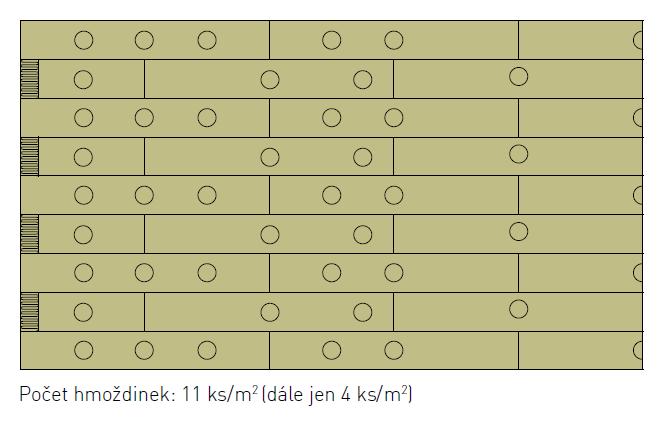

28 1. Desky i lamely se musí na nárožích v řadách překládat přes sebe. 2. Minimální vzdálenost první kotvy od rohů, hran / spojů desek je 50 až 100 mm (nebo podle doporučení výrobce). a příklady kotvení lamel:

29 STŘEŠNÍ PLÁŠTĚ SE ZATEPLENÍM

30 Konstrukce zateplené střechy - koncept Střecha šikmá z panelů s izolací uvnitř Střecha šikmá klasická konstrukce zateplená nad krokvemi Střecha šikmá vazníková konstrukce zateplená na podhledu Střecha šikmá trapéz, Z-profil, plechová krytina (twin-skin) Střecha plochá z panelů s izolací uvnitř Střecha plochá skládaná, vrstvená s tuhou izolací pod povlakovou krytinou

31 Realizace stavby v praxi (PD souboru Koberovy)

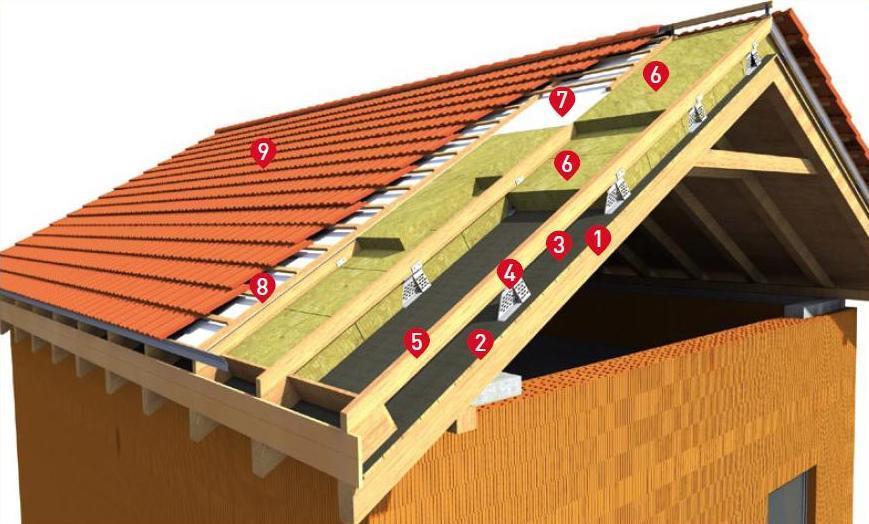

32 Systém TOPROCK pro šikmé střechy (sklony 0 90 ) 1. Nosné krokve 2. Bednění 3. Parozábrana z asfaltového pásu s hliníkovou fólií 4. Kovový držák TOPROCK výšky 120 mm nebo výšky 180 mm 5. Pomocné krokve až 120 mm 6. Nadkrokevcní izolace ROCKMIN PLUS, SUPERROCK nebo ROCKTON 7. Pojistná hydroizolace difuzně otevřená 8. Kontra latě podél krokví 9. Střešní krytina na latích

33 Konstrukce zateplené ploché střechy Požadavky na izolace a) montáž volným kladením zatížení vlastní, sněhem a větrem b) tepelné vlastnosti (špičková úroveň λ D = 0,038 W/m.K) c) velmi tuhá izolace, odolná nášlapu přes krytinu d) rovinné vrstvy i spádové prvky (řezané tvarovky a klíny) e) reakce na oheň A1, požární odolnost v konstrukci, bod tání vláken 1000 C, mechanicky odolná i při požáru (tlak, ohyb) Výrobky Desky: Monrock MAX E, Hardrock MAX Doplňky: spádové elementy (systém ROCKFALL), atikové klíny

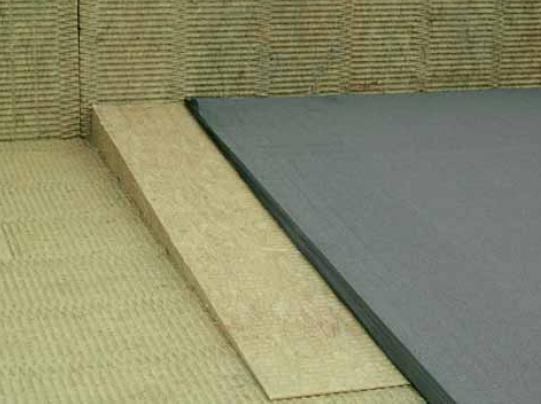

34 ROCKFALL: systém spádování plochých střech Spádové desky ROCKFALL jsou vyráběny na základě přání zákazníka. Doporučené technické řešení je zpracována na základě konkrétních požadavků specialistou pro ploché střechy Ing. Petrem Epsteinem.

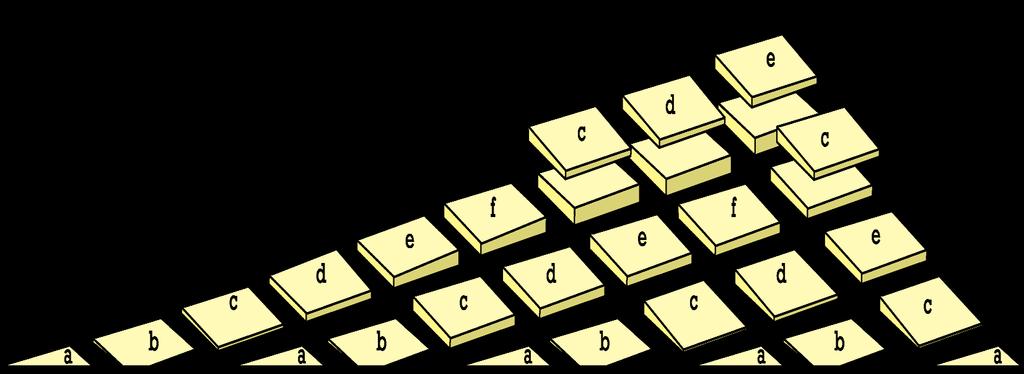

35 ROCKFALL: systém spádování plochých střech Protispádové klíny Atikové klíny Spádové klíny (schéma jeden kvadrant)

36 Spádování plochých střech desky SD

37 ZVYŠOVÁNÍ POŽÁRNÍ ODOLNOSTI STROPŮ IZOLAČNÍMI LAMELAMI

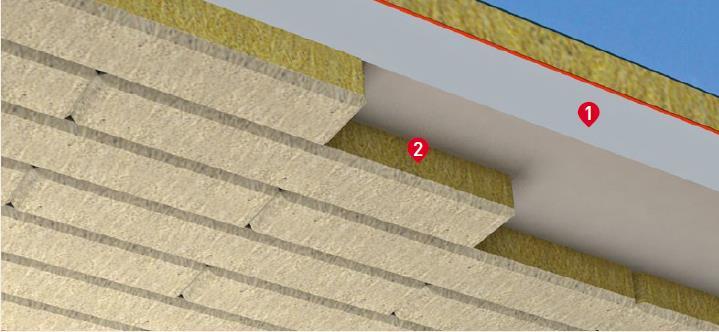

38 Izolace stropů garáží a jiných podhledů ŽB nepředpínaná stropní deska, min. tl. 120 mm: zvýšení odolnosti ΔREI 240 minut (lamela tl mm) 1. Hladká stropní deska 2. Izolační lamela FASROCK G (zde na vazbu)

39 Doporučený produkt pro stropy garáží FASROCK G (upravená novinka od ) Izolační lamela pro kontaktní zateplení pouze interiéry: stropy, podhledy, stěny Vhodné pro povrchové kotvení, na čistý nový podklad jen lepení Standardní rozměr mm (v tloušťkách mm), paletizováno Vhodné rovněž i pro mírně zaoblené povrchy (stěny), mírný ohyb možný Povrchová úprava: základní bílý nástřik (cement. báze), úkosy 10 mm x 45 Tepelně izolační vlastnosti λ D = 0,037 W/m.K Deklarována mez pevnosti v tahu Kolmá orientace vláken

40 Vlastnosti produktu pro zateplení FASROCK G: zvuková absorpce a požární odolnost Akustické vlastnosti pohltivost povrchu s kolmými vlákny a bosážemi (úkosy) Lamely Fasrock G mají v rozsahu tlouštěk mm včetně součinitel akustické absorpce: α w = 1,00 (-), třída A podle EN ISO 11654:1999 Podmínky: vč. povrchového nástřiku omítek (analogicky platí i pro desky holé a neupravené omítkou) Aplikace Celoplošné lepení flexibilním lepidlem, např. ZK-ECOROCK Special W (Normal jen ŽB) Použití v interiéru staveb (garáže, průjezdy, koridory, vstupní haly lepené podhledy, vč. průvlaků, rámů apod.) Skladba v ploše: na vazbu % nebo na střih

41 ZÁVĚR: PŘEDSTAVENÍ SPOLEČNOSTI ROCKWOOL

42 ROCKWOOL GROUP výroba kamenné vlny w/w Centrála společnosti a původ Rockwool International A/S je v Dánsku výroba izolací od roku 1937: letos 80 let. Pro vzájemnou spolupráci a profesionální podporu prodeje byla založena Obchodní skupina RW-CEE, s centrálou v Polsku (1 500 osob, 9 zemí, 6 měn, 2 abecedy). Obchodní skupina je tvořena Polskem, Českou republikou, Slovenskem, Maďarskem, Litvou, Lotyšskem, Estonskem, Ukrajinou a Moldávií.

43 ROCKWOOL, a.s. Česká republika obchodní zastoupení ROCKWOOL od roku 1993 zahájení vlastní výroby kamenné vlny v roce 1998 v Bohumíně (Prefizol) počet pracovníků 150, od roku 2015 celkem 250 osob Bohumín: výrobní linka stavební desky, Centrum technických izolací (2015) prodejní zastoupení v široké síti stavebnin

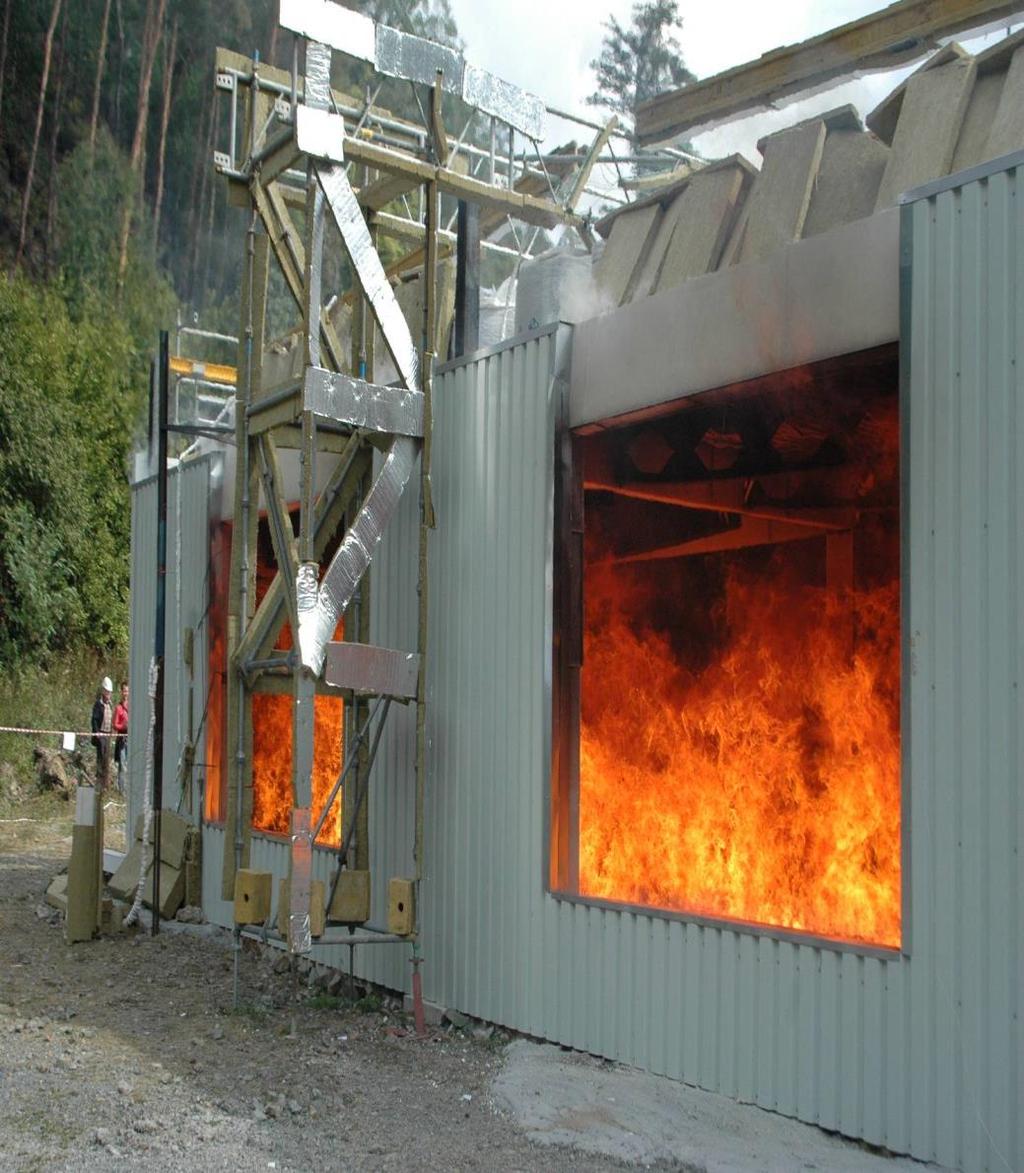

44 ROCKWOOL spolupráce se SŠ, VŠ Počet pracovníků w/w: Počet pracovníků v Evropě: Počet pracovníků v ČR: 250 Profese SŠ, VŠ: hutní (metalurgie), strojní a elektro obory, ASŘ, logistika, obchod, stavební aplikace (teplo, akustika, požární obory), materiálové inženýrství, zkušebnictví, výzkum, vývoj a certifikace (výrobky a systémy) Přímá aktivní spolupráce: Témata seminárních, bakalářských, diplomových a doktorandských prací, konzultace a experimentální podpora Podpora studia semináře, profesní školení (ETICS, požární izolace), exkurze Účast na grantových programech (aplikace izolací) Přímá podpora požárních testů open air test Mokrsko 2008, dtto COMPFIRE v PAVUS Veselí n/l 2011 Spolupráce na analýze a úpravách požárních norem pro ETICS (ČVUT AVMI)
