1 Není izolace jako izolace, rozdělení minerálních izolací dle účelu použití Marcela Jonášová Asociace výrobců minerální izolace

2 Kritéria výběru izolace Fyzikální vlastnosti Součinitel tepelné vodivosti, třída reakce na oheň, faktor difúzního odporu,... Cena Cena za výrobek, cena za přepravu Ekologie Obsah recyklovaných materiálů, obsah chemikálií Bezpečnost Při užívání, při nenadálých situacích (požár, povodeň, nadměrný hluk) Aplikace Svépomocí nebo s kvalifikovanými řemeslníky Trvanlivost V daném místě a podmínkách

.. Cena Cena za výrobek, cena za přepravu Ekologie Obsah recyklovaných materiálů, obsah chemikálií

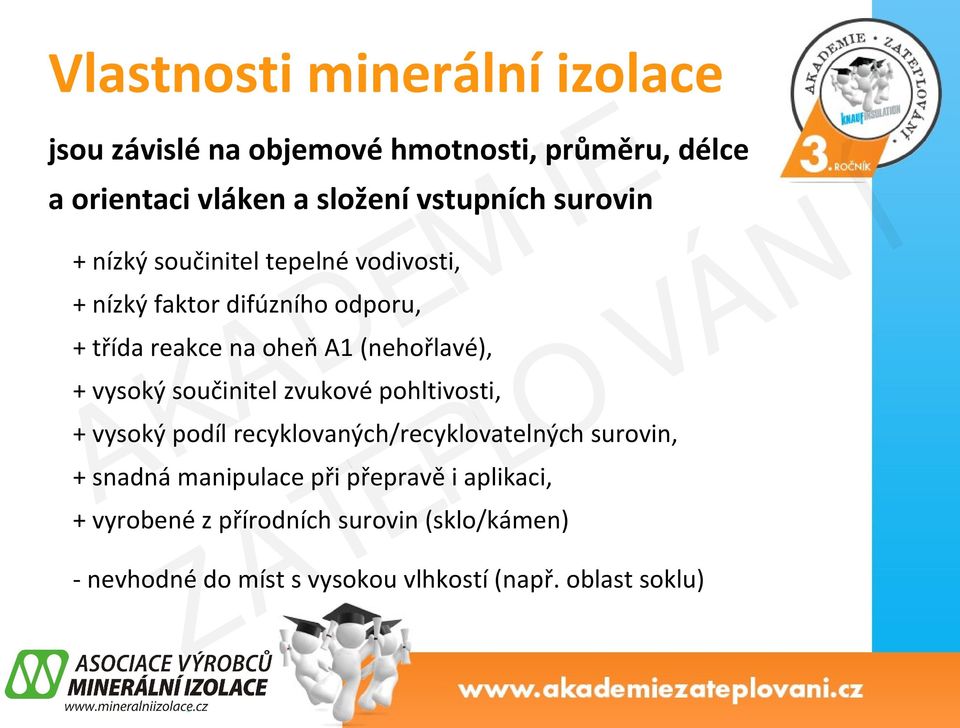

3 Vlastnosti minerální izolace jsou závislé na objemové hmotnosti, průměru, délce a orientaci vláken a složení vstupních surovin + nízký součinitel tepelné vodivosti, + nízký faktor difúzního odporu, + třída reakce na oheň A1 (nehořlavé), + vysoký součinitel zvukové pohltivosti, + vysoký podíl recyklovaných/recyklovatelných surovin, + snadná manipulace při přepravě i aplikaci, + vyrobené z přírodních surovin (sklo/kámen) - nevhodné do míst s vysokou vlhkostí (např. oblast soklu)

vysoký součinitel zvukové pohltivosti, + vysoký podíl recyklovaných/recyklovatelných surovin, + snadná manipulace při

4 Sklo nebo kámen? Skelná minerální vlna do konstrukcí, kde není izolace mechanicky zatěžována šikmé střechy, mezi trámy u podlah a stropů, provětrávané fasády, příčky, podhledy Kamenná minerální vlna vyšší pevnost v tlaku i v tahu (u desek s kolmým vláknem) ploché střechy, fasády, podlahy, lze ji použít do příček i šikmých střech

střechy, mezi trámy u podlah a stropů, provětrávané fasády, příčky, podhledy

5 Vlastnosti izolace podle aplikace Šikmá střecha Součinitel tepelné vodivosti λ Faktor difúzního odporu μ Součinitel zvukové pohltivosti αw Plochá střecha Pevnost v tlaku CS Bodové zatížení PL Podlaha Stlačitelnost CP Součinitel zvukové pohltivosti αw

zvukové pohltivosti αw Plochá střecha Pevnost v tlaku CS

6 Vlastnosti izolace podle aplikace Podhled Součinitel zvukové pohltivosti αw Fasáda Orientace vláken podálná nebo kolmá Součinitel tepelné vodivosti λ Faktor difúzního odporu μ Třída reakce na oheň Provětrávaná fasáda Odpor při proudění vzduchu AF Nasákavost krátkodobá WS a dlouhodobá WL (P)

vodivosti λ Faktor difúzního odporu μ Třída reakce na oheň Provětrávaná

7 Osvědčený materiál nebo osvědčené fígle? Fígl 1 Tekuté izolace, tepelně izolační pasty Co mají společného: Aplikují se jako barva (velmi snadné) pomocí válečku, štětce, špachtlí nebo nástřikem. Milimetrová vrstva nátěru má snížit náklady na vytápění stejně jako vnější izolační systém minimální tloušťky 100 mm. Fígl 2 speciální kategorie Reflexní fólie Co mají společného: Princip je založen na reflexní vrstvě, která odráží sálavou složku tepla, proudění a vedení je zanedbatelné. 3 cm mají izolovat jako minimálně 40 cm klasického izolačního materiálu.

nebo nástřikem. Milimetrová vrstva nátěru má snížit náklady na vytápění stejně jako vnější izolační systém minimální tloušťky 100 mm.

8 Speciální kategorie - Reflexní fólie Tepelně technické parametry nedeklaruje Přemek Podlaha, ani samotný prodejce materiálu, ale akreditovaná zkušebna.

9 Reflexní fólie měření I. tepelný odpor konstrukce Měření tepelného odporu v akreditované laboratoři Vzorek šikmé střechy se dvěma oddělenými poli Skladba s minerální vatou a skladba s reflexní fólií, dle firemních údajů dodavatele reflexních fólií měly mít tyto skladby identické tepelně izolační vlastnosti Měřeno v kalibrované teplé skříni podle ČSN EN ISO 8990 Při měření byly plně akceptovány požadavky normy pren 16012:2010 Thermal insulation for buildings Reflective insulation products - Determination of the declared thermal performance, která je určena pro tento typ materiálu

a skladba s reflexní fólií, dle firemních údajů dodavatele reflexních fólií měly mít tyto skladby identické tepelně izolační vlastnosti Měřeno v

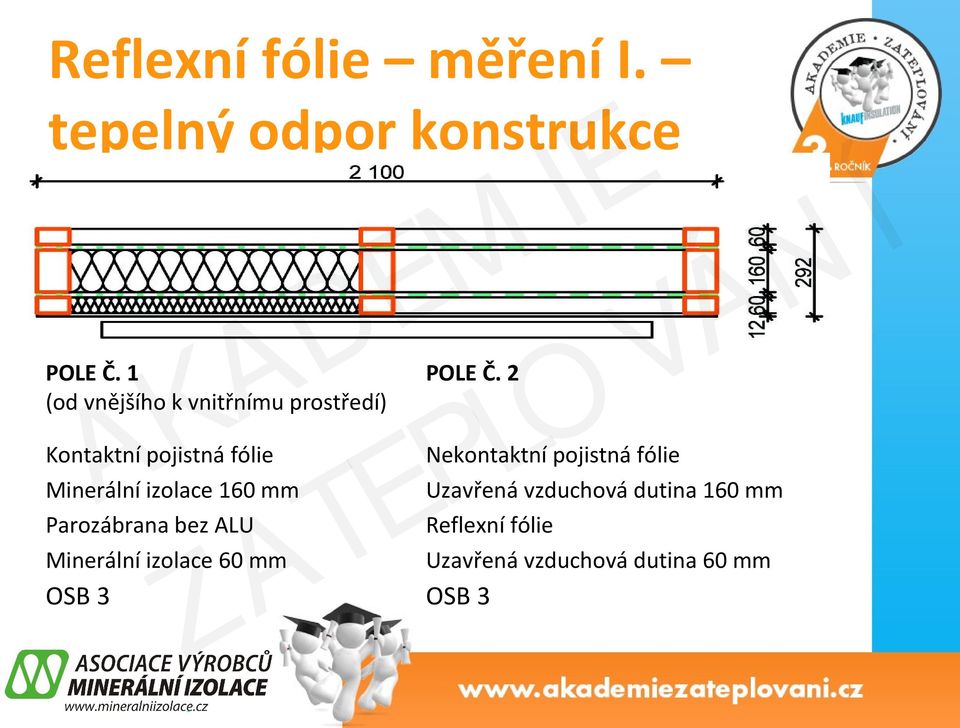

10 Reflexní fólie měření I. tepelný odpor konstrukce POLE Č. 1 POLE Č. 2 (od vnějšího k vnitřnímu prostředí) Kontaktní pojistná fólie Minerální izolace 160 mm Parozábrana bez ALU Nekontaktní pojistná fólie Uzavřená vzduchová dutina 160 mm Reflexní fólie Minerální izolace 60 mm Uzavřená vzduchová dutina 60 mm OSB 3 OSB 3

izolace 160 mm Parozábrana bez ALU Nekontaktní pojistná fólie Uzavřená

11 Reflexní fólie měření I. tepelný odpor konstrukce E I Í M N E Á D V A O K L A TEP A Z

12 Reflexní fólie výsledky měření I. R konstrukce Pole č.1 (s minerální izolací tloušťky mm): Tepelný odpor R = 6,79 m 2 K/W Součinitel prostupu tepla U = 0,14 W/m 2 K Pole č.2 (s reflexní izolací tloušťky 30 mm): Tepelný odpor R = 3,05 m 2 K/W Součinitel prostupu tepla U = 0,31 W/m 2 K

K/W Součinitel prostupu tepla U = 0,14 W/m 2 K Pole č.

13 Reflexní fólie měření II. součinitel tep. vodivosti měřeni tepelného odporu a následné vyčíslení součinitele tepelné vodivosti pro reflexní fóliovou izolaci Měřeno v kalibrované teplé skříni podle ČSN EN ISO 8990 Byl změřen tepelný odpor celého zkušebního panelu, následně byly odečteny hodnoty tepelných odporů obou vzduchových dutin a plášťových MDF desek Z výsledné hodnoty tepelného odporu reflexní fóliové izolace byla vypočtena hodnota součinitele tepelné vodivosti reflexní fólie

v kalibrované teplé skříni podle ČSN EN ISO 8990 Byl změřen tepelný odpor celého zkušebního panelu, následně byly

14 Reflexní fólie měření II. součinitel tep. vodivosti (od vnějšího k vnitřnímu prostředí) MDF deska Uzavřená vzduchová dutina 30 mm Reflexní fólie Uzavřená vzduchová dutina 30 mm MDF deska

15 E I Í M N E Á D V A O K L A TEP A Z

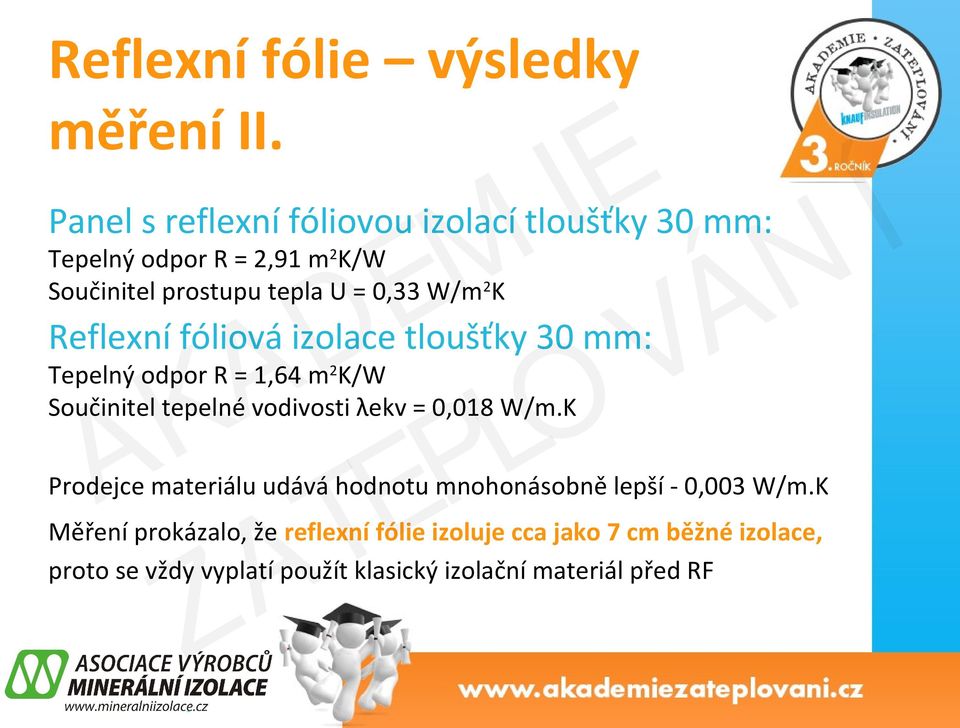

16 Reflexní fólie výsledky měření II. Panel s reflexní fóliovou izolací tloušťky 30 mm: Tepelný odpor R = 2,91 m 2 K/W Součinitel prostupu tepla U = 0,33 W/m 2 K Reflexní fóliová izolace tloušťky 30 mm: Tepelný odpor R = 1,64 m 2 K/W Součinitel tepelné vodivosti λekv = 0,018 W/m.K Prodejce materiálu udává hodnotu mnohonásobně lepší - 0,003 W/m.K Měření prokázalo, že reflexní fólie izoluje cca jako 7 cm běžné izolace, proto se vždy vyplatí použít klasický izolační materiál před RF

2 K Reflexní fóliová izolace tloušťky 30 mm: Tepelný odpor R = 1,64 m 2 K/W Součinitel tepelné vodivosti λekv = 0,018

17 Reflexní fólie výpočtová simulace, autor Ing. Šubrt Počet reflexních vrstev byl měněn od 0-10, vzduchová dutina mezi nimi byla uvažována 3 mm Tloušťka minerální izolace uvažována 0/80/160/320 mm

18 Reflexní fólie - výpočtová simulace výsledek Reflexní fólie mají velmi malý význam z hlediska tepelných izolací Z dané úlohy vychází jednoznačně lépe použití i běžné nejtenčí tepelné izolace, tj. 80 mm, oproti deseti reflexním vrstvám

19 Děkuji za pozornost Marcela Jonášová Asociace výrobců minerální izolace
