1 Kdo jsme, krátce o TEPELNÁ ČERPADLA PRO BYTOVÉ DOMY

2 Kdo jsme, krátce o společnosti KUFI INT s.r.o. V České republice jsme jako první instalovali tepelná čerpadla, která mají plynulou regulaci výkonu. Použitím regulace xcc se nám podařilo spojit požadavky topných systémů s technologickými možnostmi tepelných čerpadel. Výrazně se díky tomu zjednodušilo a zlevnilo připojení tepelného čerpadla do rodinných domů i velkých objektů. Zmenšili se tím také prostorové nároky na instalaci a využití u starších objektů. Standardem je záruka 7 let, která není podmíněná servisními prohlídkami Společnosti KUFI INT s.r.o. zakládá divizi tepelná čerpadla AC Heating, zahájen vývoj tepelného čerpadla s plynulou regulací výkonu Convert AW 2007 Instalace prvního tepelného čerpadla s frekvenčním měničem v ČR, instalováno více než 80 tepelných čerpadel, standardem záruka 7 let 2008 Instalace první kaskády tepelných čerpadel Convert AW, instalace prvního tepelného čerpadla v Rakousku 2009 Rozšíření zázemí prostor, zahájen vývoj regulace xcc, instalace prvního tepelného čerpadla na Slovensku, vznik zastoupení v Irsku, certifikace v programu Zelená úsporám 2010 Využití regulace xcc pro řízení kaskády tepelných čerpadel Convert AW, rozšíření regulace xcc i pro instalace v rodinných domech, standardem dálková správa a diagnostika přes internet, anglická jazyková mutace regulace xcc 2011 Instalace kaskády tepelných čerpadel Convert AW na bytovém domě, rozšíření výkonové řady o třífázové jednotky, výkonová řada 6 28 kw, zahájen vývoj jednotky Anaconda AW spojení rekuperační jednotky Nilan s tepelným čerpadlem Convert AW 2012 Zahájení projektu nového výrobního a administrativního areálu, v ČR instalováno více než 250 tepelných čerpadel Convert AW, uvedení na trh unikátní jednotky Anaconda AW 2013 Certifikace podle normy ČSN EN :2012, ČSN EN :2012 ve Strojírenském zkušebním ústavu, s,p. v Brně, zařazení do programu Nová zelená úsporám, instalace na dalších bytových domech, zahájení vývoje součinnosti tepelného čerpadla Convert AW s FVE v rámci regulace xcc, dle studie BSRIA je společnost KUFI INT s.r.o, divize AC Heating zařazena mezi první tři největší dodavatele tepelných čerpadel vzduch-voda v ČR, počet instalovaných tepelných čerpadel Convert AW je více než Instalace prvních tepelných čerpadel Convert AW v Německu a Belgii, německá a vlámská jazyková mutace regulace xcc, certifikace podle normy ČSN EN 14511:2014, ČSN 14825:2014 ve Strojírenském zkušebním ústavu, s,p. v Brně, aplikace součinnosti tepelného čerpadla s FVE na bytovém i rodinném domě, otevření nového výrobního a administrativního areálu v Letkově 2015 Získání značek kvality Q label a MCS pro anglický trh, registrace v německém systému BAFA Získání ocenění, 1. Místo, v soutěži Vodafone Firma roku 2016 v Plzeňském kraji, 3. místo v rámci ČR, vývoj regulace xcc2, plný provoz systému AUTOMATICKÉ DIAGNOSTIKY 2017 Uvedení regulace xcc2 na trh Spolupráce se společnostmi Carrier a Toshiba nám poskytla kvalitní základ, který je pro fungování každého tepelného čerpadla nutností. Progresivní metody řízení, které obsahuje řídicí systém xcc, umožnily posunout tepelná čerpadla AC Heating ještě dále v oblasti účinnosti. Implementovali jsme postupně nejrůznější funkce, jako je například automatická optimalizace ekvitermních křivek u všech topných okruhů, úsporné řízení cirkulačního čerpadla teplé užitkové vody, multizónové řízení umožňující ovládat teplotu v každé místnosti samostatně nebo i podpora optimalizace využití elektrické energie vyrobené fotovoltaickou elektrárnou. Tepelné čerpadlo dnes již není jen úsporným topným zdrojem. Je-li vybaveno vhodným řídicím systémem s rozšířenou funkcionalitu, umožňuje řízení celé topné soustavy ale i prvků, které s tepelným čerpadlem úplně nesouvisí (ovládání žaluzií, řízení závlahy ). Toto propojení systémů a centrální řízení jednotlivých prvků přináší další úspory a uživatelský komfort.

3 Tepelná čerpadla AC Heating Convert AW v bytových domech Instalace tepelného čerpadla v bytovém domě vyžaduje velké množství technických a praktických zkušeností. Odbornost a kompetentnost dodavatele technologie tepelných čerpadel je proto nutné dobře zvážit. Fundovaný dodavatel dokáže zdůvodnit svůj návrh, dimenzování tepelných čerpadel a očekávané provozní náklady, ze kterých plynou úspory. Vše samozřejmě může prokazatelně doložit na příkladech z již provedených realizací. Předpokládané úspory je možné dosáhnout jen při odborném návrhu a realizaci. Podcenění se nevyplácí. Rozhodujícím faktorem pro zvolení vhodné technologie a dodavatele se stává v mnoha případech pouze cena. Protože se jedná o investici, která ovlivní provoz bytového domu na mnoho let, jeví se kritérium pouze ceny jako nevhodné. Úspora počáteční investice se může velmi prodražit během vlastního provozu. Jedním z nejdůležitějších kritérií, které by měl investor, bytový dům, zvážit při výběru dodavatele, je technická podpora, kterou je dodavatel schopen zajistit a garantovat během provozu. Dálkové monitorování provozu a následné optimalizování provozních parametrů s ohledem na potřeby bytového domu přinášejí velké úspory. Bohužel je velké množství instalatérů tepelných čerpadel, kteří si neuvědomují rozsah projektu a často se pouští i do zakázek, na které sami nestačí. Podmínkou každé úspěšné realizace je odborně zpracovaný projekt. Proto spolupracujeme s projektanty vytápění, kteří dobře znají naše tepelná čerpadla Convert AW a dovedou využít předností regulace xcc, vyvinutou naší společností. Prostorové nároky na instalování našich systému jsou malé. Proto nejsme ve většině případů omezeni výkonem instalovaných tepelných čerpadel a můžeme navrhnout a instalovat topný zdroj s tepelnými čerpadly i pro velké bytové domy s větší tepelnou ztrátou. Do provozních nákladů je nutné započítat veškeré náklady spojené s provozem lokálního zdroje s tepelnými čerpadly. Mezi hlavní položky patří spotřeba elektrické energie tepelnými čerpadly, spotřeba elektřiny oběhovými čerpadly a náklady na provoz bivalentního zdroje (obvykle elektrokotel, nebo plynový kotel, případně i CZT). Provoz topného zdroje s tepelnými čerpadly je nutné monitorovat a optimalizovat jeho parametry tak, aby provozní náklady byly co nejnižší. Výše úspor vždy závisí na vhodném návrhu topného zdroje, jeho zapojení do topné soustavy, vhodnosti topné soustavy, optimalizování provozních parametrů, na stávající ceně tepla a na aktuální ceně elektrické energie. Často není některý parametr brán v úvahu a předpokládané úspory mohou být, i záměrně, zkreslené. Spoléhat se na nepodložené vyčíslení úspor a barevné obrázky se může hrubě nevyplatit. Instalování lokálního zdroje tepla přináší také úspory v množství potřebného tepla. Parametry topného zdroje jsou nastaveny na základě požadavku na dodávku tepla daného bytového domu a ne podle potřeb celé lokality, jako je to v případě CZT. Z praxe můžeme potvrdit, že tato úspora se pohybuje mezi 10 až 30 %. Někdy je tato úspora v ekonomickém vyhodnocení opomíjena a cena GJ je stanovena na základě spotřeby tepla před realizací. Je logické, že pak cena GJ vychází příznivěji, je však zavádějící.

4 Tepelná čerpadla AC Heating Convert AW mají plynulou regulaci výkonu a ve spojení s regulací xcc umí přizpůsobit svůj požadovaný příkon aktuálnímu výkonu fotovotaické elektrárny. Pokud dojde k přebytku vyrobené elektrické energie, uživatel má možnost posunout požadavky na vytápění výše a předehřát si tak dům, popř. akumulační nádobu, nebo zásobníky užitkové vody. Ty je možné v případě velkých přebytků ohřívat regulovaně i přímotopně na teplotu až 85 C. Tím se následně omezí provoz tepelného čerpadla na ohřev užitkové vody. Maximum vyrobené elektrické energie spotřebovávají tepelná čerpadla a z rozvodné sítě se odebírá pouze energie, kterou nestačí vyrobit fotovoltaická elektrárna. Většina regulačních systémů použitých u tepelných čerpadel efektivní využití elektrické energie vyrobenou fotovoltaickou elektrárnou neumožňuje. Také tepelná čerpadla, takzvané fixpeedy on/off konstrukce, u kterých nelze regulovat výkon, nejsou pro tyto aplikace vhodná. Spojení fotovoltaické elektrárny s tepelným čerpadlem s plynulou regulací výkonu s inteligentní regulací má zajisté budoucnost. Uvedené provozní náklady, předpokládané a dosažené úspory jsou důkazem toho, že lokální topný zdroj s tepelnými čerpadly může být pro bytový dům vhodným řešením jak snížit náklady na teplo. Je třeba poznamenat, že to není řešení pro všechny bytové domy. Za tým AC-Heating Ing. Jiří Honzík a Ing. Michal Fiala

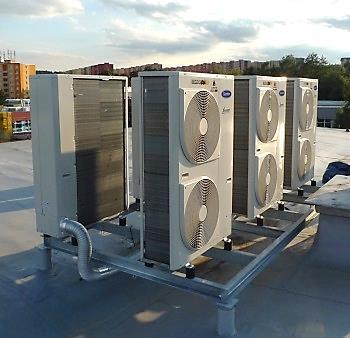

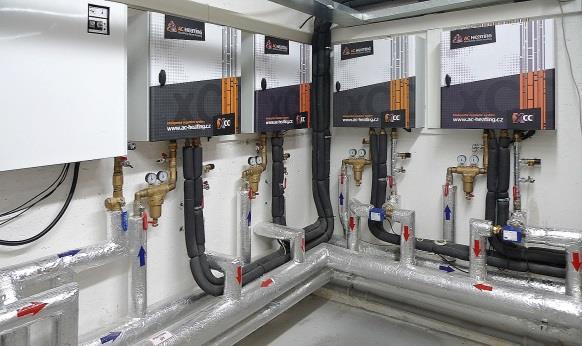

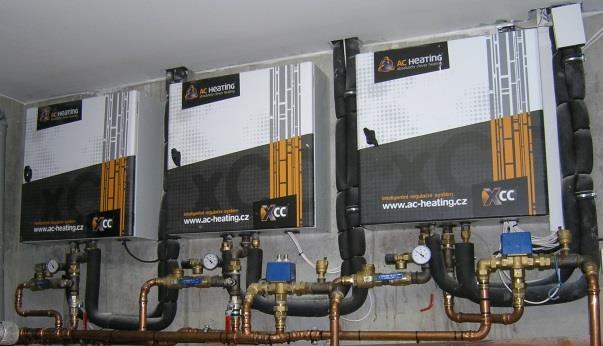

5 Realizované instalace tepelných čerpadel AC Heating Convert AW v bytových domech Do provozních nákladů je nutné započítat veškeré náklady spojené s provozem lokální kotelny s tepelnými čerpadly. Mezi hlavní položky patří spotřeba elektrické energie tepelnými čerpadly, spotřeba elektřiny oběhovými čerpadly a náklady na provoz bivalentního zdroje (obvykle elektrokotel, nebo plynový kotel). Topný zdroj s tepelnými čerpadly je nutné monitorovat a optimalizovat jeho parametry tak, aby provozní náklady byly co nejnižší. Výše úspor vždy závisí na vhodném návrhu topného zdroje, jeho zapojením do otopné soustavy, vhodnosti otopné soustavy, na stávající ceně tepla a na optimalizování nastavení během provozu. Instalováním lokálního zdroje tepla přináší také úspory v množství potřebného tepla. Parametry lokálního topného zdroje jsou nastavovány na základě požadavku na dodávku tepla daného bytového domu a ne podle potřeb celé lokality, jako je to v případě CZT. Z praxe můžeme potvrdit, že tato úspora se pohybuje mezi 10 až 30 %. Někdy je tato úspora v ekonomickém vyhodnocení opomíjena a cena GJ je stanovena na základě spotřeby tepla před realizací. Je logické, že pak cena GJ vychází příznivěji, je však zavádějící. Průřez instalacemi Bytový dům Pod Přivaděčem 1303, 1304, Jirkov Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu - 53 kw (-12 C) - 2 vchody, 4 podlaží, 24 bytů, 60 osob - spotřeba TUV za rok 620 m 3 - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 80 kw (A2/W35) 616 GJ průměrná spotřeba tepla na vytápění a TUV z lokálního zdroje 425 GJ předpokládaná úspora nákladů na vytápění a TUV (ekonomická rozvaha) 41 % ,- Kč/rok průměrná skutečná roční úspora 60 % / ,- Bytový dům Plzenecká 18, Plzeň Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu - 23 kw (-12 C) - 1 vchod, 4 podlaží, 9 bytů, 25 osob - spotřeba TUV za rok 350 m 3 - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 46 kw (A2/W35)

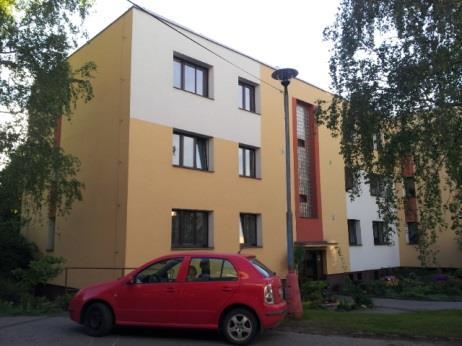

6 předpokládaná úspora nákladů na vytápění a TUV (ekonomická rozvaha) 52 % ,- Kč/rok průměrná skutečná roční úspora 56 % / ,- Bytový dům Dr. Trippé 1053, Kostelec nad Černými lesy Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu - 22 kw (-12 C) - 1 vchod, 3 podlaží, 7 bytů, 18 osob - spotřeba TUV za rok 330 m 3 - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 40 kw (A2/W35) 262 GJ průměrná spotřeba tepla na vytápění a TUV z lokálního zdroje 181 GJ předpokládaná úspora nákladů na vytápění a TUV (ekonomická rozvaha) 68 % ,- Kč/rok průměrná skutečná roční úspora 78 % / ,- Bytový dům Na Vyhaslém 3164, Kladno Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu - 60 kw (-15 C) - 2 vchody, 6 podlaží, 17 bytů, 45 osob - dům je nezateplen a má vyměněná okna jen v části bytů - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 56 kw (A2/W35) - bivalentní zdroj - plynový kotel

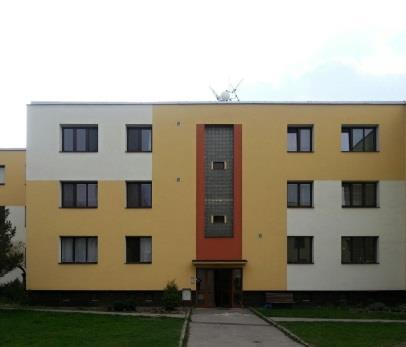

7 předpokládaná úspora nákladů na vytápění a TUV (ekonomická rozvaha) 40 % ,- Kč/rok průměrná skutečná roční úspora 43 % / ,- Bytový dům Dr. Trippé 1047, Kostelec nad Černými lesy Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu - 30 kw (-12 C) - 1 vchod, 4 podlaží, 12 bytů, 30 osob - spotřeba TUV za rok 406 m 3 - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 46 kw (A2/W35) 340 GJ průměrná spotřeba tepla na vytápění a TUV z lokálního zdroje 214 GJ předpokládaná úspora nákladů na vytápění a TUV (ekonomická rozvaha) 72 % ,- Kč/rok průměrná skutečná roční úspora 76 % / ,- Bytový dům Dr. Trippé 1054, Kostelec nad Černými lesy Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu - 24 kw (-12 C) - 1 vchod, 3 podlaží, 6 bytů, 18 osob - spotřeba TUV za rok 310 m 3 - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 40 kw (A2/W35)

8 předpokládaná úspora nákladů na vytápění a TUV (ekonomická rozvaha) 62 % ,- Kč/rok průměrná skutečná roční úspora 70 % / ,- Bytový dům Dr. Trippé 1056, 1057, Kostelec nad Černými lesy Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu - 26 kw (-12 C) - 2 vchody, 3 podlaží, 15 bytů, 40 osob - spotřeba TUV za rok 602 m 3 - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 46 kw (A2/W35) 384 GJ průměrná spotřeba tepla na vytápění a TUV z lokálního zdroje 269 GJ předpokládaná úspora nákladů na vytápění a TUV (ekonomická rozvaha) 70 % ,- Kč/rok průměrná skutečná roční úspora 73 % / ,- Zdravotní středisko, nám. Čsl. legií 599, Chrást Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu - 46 kw (-15 C) - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 84 kw (A2/W35) - bez bivalence ,- Kč/rok

9 Bytový dům Poznaňská 12, Brno Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu - 38 kw (-12 C) - 1 vchod, 4 podlaží, 16 bytů, 43 osob - spotřeba TUV za rok 540 m 3 - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 56 kw (A2/W35) - FVE - 18 kw 429 GJ průměrná spotřeba tepla na vytápění a TUV z lokálního zdroje 375 GJ předpokládaná úspora nákladů na vytápění a TUV (ekonomická rozvaha) 58 % s využitím FVE ,- Kč/rok průměrná skutečná roční úspora 68 % průměrná skutečná roční úspora s využitím FVE 84 % / ,- Bytový dům Musilova 9, Brno (novostavba) Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce Využíván je na ohřev užitkové vody a pro VZT (cca 12 kw). - tepelná ztráta domu - 55 kw (-12 C) - 1 vchod, 5 podlaží, 30 bytů, komerční prostory, 60 osob - spotřeba TUV za rok 680 m 3 - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 84 kw (A2/W35)

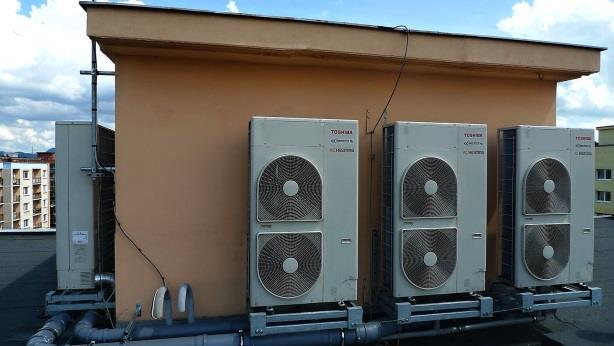

10 Bytový dům Pražská 2881, 2882, Česká Lípa Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu - 75 kw (-15 C) - 2 vchody, 8 podlaží, 46 bytů, 100 osob - spotřeba TUV za rok 1240 m 3 - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW kw (A2/W35) 1013 GJ průměrná spotřeba tepla na vytápění a TUV z lokálního zdroje 1013 GJ předpokládaná úspora nákladů na vytápění a TUV (ekonomická rozvaha) 64 % s TČ ,- Kč/rok průměrná skutečná roční úspora 64 % / ,- Bytový dům Rolnická 3, Brno Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu kw (-12 C) - 1 vchod, 13 podlaží, 60 bytů, 180 osob - spotřeba TUV za rok 1640 m 3 - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW kw (A2/W35) - bivalentní zdroj elektrokotel/czt //

11 1398 GJ průměrná spotřeba tepla na vytápění a TUV z lokálního zdroje 1230 GJ předpokládaná úspora nákladů na vytápění a TUV (ekonomická rozvaha) 56 % ,- Kč/rok průměrná skutečná roční úspora 63 % / ,- Bytový dům Na Vršku 432, Litice Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu 14,5 kw (-12 C) - 1 vchod, 2 podlaží, 6 bytů, 15 osob - pouze vytápění, náhrada za kotel na tuhá paliva - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 20 kw (A2/W35) - bivalentní zdroj elektrokotel Bytový dům Josefy Faimonové 19, Brno Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu kw (-12 C) - 1 vchod, 8 podlaží, 32 bytů, 90 osob - spotřeba TUV za rok 1039 m 3 - dům je nezateplen, má izolační nátěr - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 84 kw (A2/W35) - bivalentní zdroj elektrokotel/czt 1174 GJ předpokládaná úspora nákladů na vytápění a TUV (ekonomická rozvaha) 51 % / ,-

12 Bytový dům Zalužanská 1270, 1271, Mladá Boleslav Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu 101 kw (-12 C) - 2 vchody, 8 podlaží, 48 bytů, 194 osob - spotřeba TUV za rok 1294 m 3 - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW kw (A2/W35) - bivalentní zdroj elektrokotel 1470 GJ předpokládaná úspora nákladů na vytápění a TUV (ekonomická rozvaha) 61 % / ,- Bytový dům Laudova 1013, 1014, Praha Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu 152 kw (-12 C) - 2 vchody, 12 podlaží, 90 bytů, 230 osob - spotřeba TUV za rok 3807 m 3 - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW kw (A2/W35) - bivalentní zdroj elektrokotel/czt

13 2068 GJ předpokládaná úspora nákladů na vytápění a TUV (ekonomická rozvaha) 61 % / ,- Bytový dům náměstí 28. Října 25, Brno Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu 65 kw (-12 C) - 2 vchod, 7podlaží, 28 bytů, 40 osob - spotřeba TUV za rok 642 m 3 - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 84 kw (A2/W35) - bivalentní zdroj elektrokotel 676 GJ předpokládaná úspora nákladů na vytápění a TUV (ekonomická rozvaha) 55 % / ,- Bytový dům Antonína Sovy 18, Opava Zdroj s tepelnými čerpadly AC Heating Convert AW je nyní instalován. - tepelná ztráta domu 30 kw (-15 C) - 1 vchod, 8 podlaží, 24 bytů, 48 osob - spotřeba TUV za rok 507 m 3 - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 40 kw (A2/W35) - bivalentní zdroj elektrokotel 440 GJ předpokládaná úspora nákladů na vytápění a TUV (ekonomická rozvaha) 68 % / ,-

14 Bytový dům Okružní 26, Český Těšín Zdroj s tepelnými čerpadly AC Heating Convert AW je nyní instalován. - tepelná ztráta domu 40 kw (-15 C) - 1 vchod, 6 podlaží, 13 bytů, 36 osob - spotřeba TUV za rok 515 m 3 - dům je nezateplen - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 56kW (A2/W35) - bivalentní zdroj elektrokotel 733 GJ předpokládaná úspora nákladů na vytápění a TUV (ekonomická rozvaha) 55 % / ,- Bytový dům Dlouhá 44, Nový Jičín Probíhá stavební řízení - tepelná ztráta domu 31 kw (-15 C) - 1 vchod, 4 podlaží, 4 byty, 29 osob - spotřeba TUV za rok 330 m 3 - dům je nezateplen - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 33kW (A2/W35) - bivalentní zdroj elektrokotel 456 GJ předpokládaná úspora nákladů na vytápění a TUV (ekonomická rozvaha) 59 % / ,-
