Dn 10 (D05) p max. 250 bar (3600 PSI) Technické parametry. Technická data

Transkript

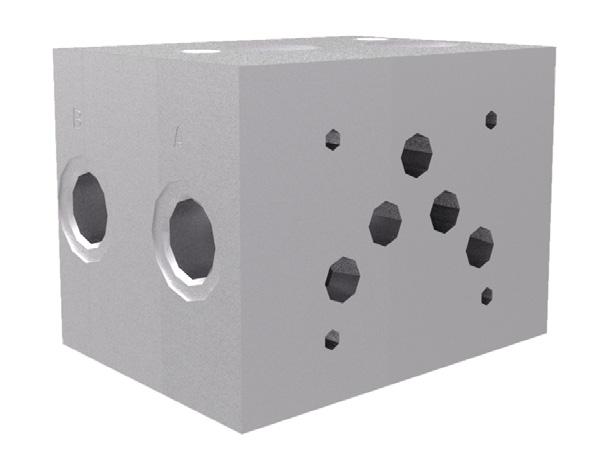

1 Řadové připojovací desky pro ventily Dn 10 s montážním obrazcem ISO PD10 Dn 10 (D05) p max 250 bar (3600 PSI) Technické parametry ISO xM6-6Hx15+1/18-2 3,2(0.13) P 46(1.81) B A 24,6(0.97) 39,7(1.56) TB TA 16,7(0.66) 27(1.06) 37,3(1.47) 50,8(2) 13,5(0.53) Kanály P, A, B, T - max 11,2 mm (0.44 in) 54(2.13) Jsou určeny pro paralelní montáž dvou nebo více ventilů světlosti Dn 10 s obrazcem podle ISO (CETOP 05) a vytváření kompaktních hydraulických celků vertikálním sdružováním modulových ventilů pro sdružování (verze Z6 a Z10) s montážním obrazcem pro základní blok ZB06 nebo ZB10 agregátu SA4 Flexibilní konstrukční řešení desek s možností sdružování umožňuje jednoduché vytváření obvodů bez použití potrubí Maximálně 6 paralelních sekcí pro montáž modulových ventilů na jedné desce Maximální objemový průtok deskou může být zdvojnásoben napájením bloku z obou konců (P, P1) Připojovací desky jsou vyráběny ze slitiny hliníku. Při požadavku na jiný material kontaktujte naše technické oddělení pro ověření vyrobitelnosti a identifikaci typu Zahrnuje montážní sady svorníků pro horizontální sdružování desek Vstupy jsou opatřeny BSP připojovacími závity Ve standardní verzi jsou desky vyrobeny ze slitiny hliníku bez povrchové ochrany Technická data Montážní obrazec pro modulární ventily Dn 10 (D05) Max. provozní tlak (Al - slitina ) bar (PSI) 250 (3630) Připojovací závity (podle modelu) viz. tabulka Hmotnost (podle modelu) kg (lbs) viz. tabulka Katalogový list Typ Obecné informace GI_0060 Výrobky a provozní podmínky Montážní obrazec SMT_0019 Dn 10 (D05) Svorníky a matice pro vertikální sdružování ventilů HC_0020 Technická data NS (bez možnosti sdružování) Desky konstrukčního NS mají počet sekcí od 1 do 6. Mohou být použity pouze samostatně, protože nemají otvory pro svorníky. Vstupy P1, T1, P, T na obou bočních plochách mají zahloubení pro těsnicí kroužek. Desky NS mají vertikální otvory pro šrouby M8. Otvory mají zahloubení pro hlavu šroubu na jedné straně a připojovací závit M10 na druhé straně. Otvory jsou určeny pro připevnění samostatných desek k základně nebo rámu. Šestisekční deska PD10-NS-A6. Deska může být upevněna k základně nebo rámu pomocí šroubů M8 nebo M10. Strana 1

2 Z6 (pro montáž k ZB06) Desky konstrukčního Z6 jsou určeny pro montáž k horní ploše základního bloku ZB06 agregátu typu SA4 pro rozšíření řídicích funkcí. Desky s počtem sekcí 1 a 2 mají dva horizontální průchozí otvory průměru D 10,2 mm pro svorníky M10. Boční vstupy P1, T1 (na straně poslední sekce) mají zahloubení pro těsnicí kroužek. PD10-Z6-A2 Řídicí obvod agregátu SA je rozšířen deskou PD10-Z6-A2 s možností vertikálního sdružování ventilů. Z10 (pro montáž k ZB10) Desky konstrukčního Z10 jsou určeny pro montáž k horní ploše základního bloku ZB10 agregátu typu SA4 pro rozšíření řídicích funkcí. Jednosekční desky mají dva horizontální průchozí otvory průměru D13 mm pro šrouby M12. Boční vstupy P1, T1 mají zahloubení pro těsnicí kroužek. Objednací klíč Řadová deska pro ventily s připojovacím obrazcem ISO (CETOP 05) Světlost PD / - AL - Bez možnosti sdružování Pro montáž k základnímu bloku ZB06 Pro montáž k základnímu bloku ZB10 Funkční symbol zapojení (sekce) NS Z6 Z10 Bez označení Povrchová ochrana Al deska bez povrchové ochrany A C BAS Deska s funkčním symbolem C je vyráběna pouze jako jednosekční PD10 Z6 C1. strana ventilu AL Bez označení N Materiál těsnění bez těsnicích kroužků NBR Materiál Aluminium Počet sekcí 1 sekce 2 sekce 3 sekce 4 sekce 5 sekcí 6 sekcí Počet sekcí 1-6 NS 1-2 Z6 1 Z AI Umístění bočních výstupů A a B pro připojení spotřebičů a poloha ventilů NS, Z6, Z10 Připojovací závity vstupních otvorů Označení P T A B Použito pro G8 G3/8 G1/2 G1/2 G1/2 Z6 G9 G1/2 G1/2 G1/2 G1/2 Z10, BAS G10 G3/4 G3/4 G1/2 G1/2 NS Standardní PD desek, uvedená v tomto katalogu, jsou k dispozici. V případě jiných verzí kontaktujte naše technické oddělení pro identifikaci a ověření vyrobitelnosti desek. Strana 2

3 Rozměry v milimetrech (in) Deska PD10-NS-A1 NS PD10-NS-A1/G10AI-AL PD10-NS-A2/G10AI-AL PD10-NS-A3/G10AI-AL PD10-NS-A4/G10AI-AL PD10-NS-A5/G10AI-AL PD10-NS-A6/G10AI-AL Vstup A, B P, T, P1, T1 Závit G1/2 G3/4 Hloubka závitu 15 (0.59) 17 (0.67) Průměr zahloubení Ø28 (1.1) Ø33 (1.3) Hloubka zahloubení 0,5 (0.02) 0,5 (0.02) Deska PD10 NS-A2... A6 N - počet sekcí Počet sekcí L1 L2 L3 L4 L5 H Hmotnost desky kg [lbs] PD10A1-AL 2,32 (5.11) PD10A2-AL ,48 (9.88) PD10A3-AL ,62 (14.59) PD10A4-AL ,85 (19.51) PD10A5-AL ,03 (24.32) PD10A6-AL ,21 (29.12) Strana 3

4 Rozměry desky v milimetrech (in) Desky pro montáž k základnímu bloku ZB06 - PD10-Z6-A1 - PD10-Z6-A2 Desky pro montáž k základnímu bloku ZB06 - PD10-Z6-C1 Z6 PD10-Z6-A1/G8AI-AL PD10-Z6-A2/G8AI-AL PD10-Z6-C1/G8AI-AL Velikost vstupů - rozměry v milimetrech (in) Sekce A1, A2, C Vstup A, B P T P1 T1 Závit G 1/2 G 3/8 G 1/2 G 3/8 G 1/2 Hloubka závitu 15 (0.59) 15 (0.59) 15 (0.59) 15 (0.59) 15 (0.59) Průměr zahloubení 28 (1.1) 28,4 (1.12) 28,4 (1.12) Hloubka zahloubení 0,5 (0.02) 2,1 (0.8) 2,1 (0.8) O-kroužek [mm] 23,4x2,62 23,4x2,62 Montáž desek PD10-Z6 Jeden konec svorníku M10 je zašroubován do základního bloku, deska je připojena k bloku maticí s podložkou. Montážní sada zahrnuje dva svorníky, dvě pružné podložky a dvě korunové matice. Utahovací moment matice je 35+3 Nm ( lbf ft) Počet sekcí Celková délka desky L [mm (in)] Ocelový základní blok Šroub č. Podložka No (3.11) M10x90 (2x) D10,2 (2x) Svorník Sada č (6.30) M10x Základní blok ze slitiny hliníku Šroub č. Podložka č (3.11) M10x100 (2x) D10,2 (2x) Svoník Set No (6.30) M10x Ocel: Hliník: Strana 4

5 Rozměry desky v milimetrech (in) Desky pro montáž k základnímu bloku ZB10 - PD10-Z10-A1 Z10 PD10-Z10-A1/G9AI-AL průchozí Montáž desek PD10-Z10 Jednosekční deska je připevněna k základnímu bloku dvěma šrouby s podložkami. Utahovací moment pro šrouby M12 je 52+3 Nm ( lbf ft) Počet sekcí Celková délka desky L [mm (in)] Základní blok ze slitiny hliníku Montážní sada Šroub č. Podložka č (3.11) M12x90 (2x) D12,2 (2x) Ocel Připojovací deska BAS pro desky PD10-Z10 Připojovací desku BAS lze použít místo základního bloku ZB10. Deska je upevněna na víko nádrže čtyřmi šrouby M8. Dva průchozí otvory se závity jsou určeny pro svorníky M12 pro montáž desek PD10. Deska BAS je připojena k hydraulickému obvodu (P, T) trubkami nebo hadicemi na spodní straně. PD10-Z10-BAS BAS PD10-Z10-BAS/G9-ST-A Strana 5

6 Strana 6
