POJISTNÉ VENTILY SÉRIE V

Transkript

1 POJISTNÉ VENTILY SÉRIE V

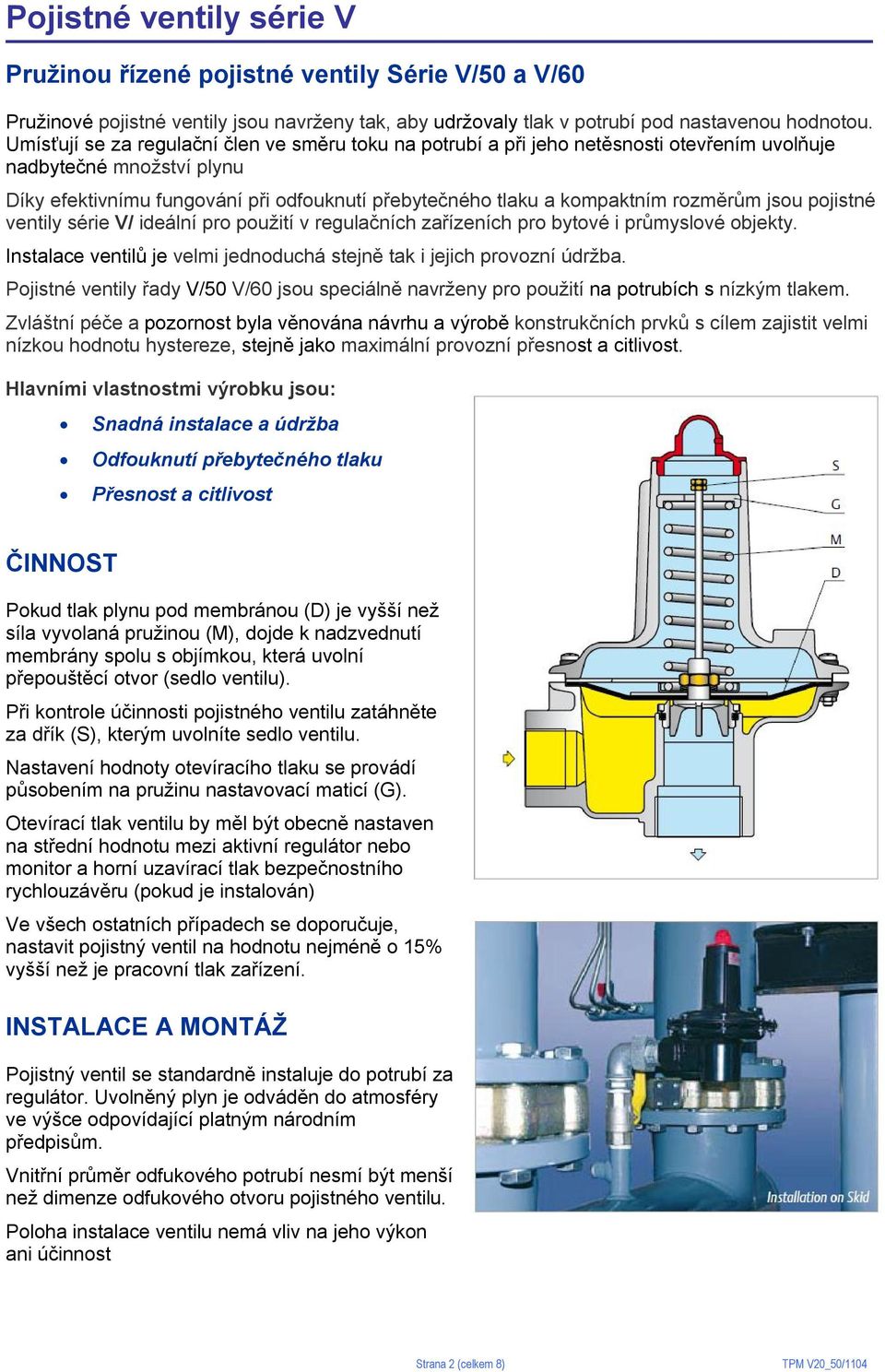

2 Pružinou řízené pojistné ventily Série V/50 a V/60 Pružinové pojistné ventily jsou navrženy tak, aby udržovaly tlak v potrubí pod nastavenou hodnotou. Umísťují se za regulační člen ve směru toku na potrubí a při jeho netěsnosti otevřením uvolňuje nadbytečné množství plynu Díky efektivnímu fungování při odfouknutí přebytečného tlaku a kompaktním rozměrům jsou pojistné ventily série V/ ideální pro použití v regulačních zařízeních pro bytové i průmyslové objekty. Instalace ventilů je velmi jednoduchá stejně tak i jejich provozní údržba. Pojistné ventily řady V/50 V/60 jsou speciálně navrženy pro použití na potrubích s nízkým tlakem. Zvláštní péče a pozornost byla věnována návrhu a výrobě konstrukčních prvků s cílem zajistit velmi nízkou hodnotu hystereze, stejně jako maximální provozní přesnost a citlivost. Hlavními vlastnostmi výrobku jsou: Snadná instalace a údržba Odfouknutí přebytečného tlaku Přesnost a citlivost ČINNOST Pokud tlak plynu pod membránou (D) je vyšší než síla vyvolaná pružinou (M), dojde k nadzvednutí membrány spolu s objímkou, která uvolní přepouštěcí otvor (sedlo ventilu). Při kontrole účinnosti pojistného ventilu zatáhněte za dřík (S), kterým uvolníte sedlo ventilu. Nastavení hodnoty otevíracího tlaku se provádí působením na pružinu nastavovací maticí (G). Otevírací tlak ventilu by měl být obecně nastaven na střední hodnotu mezi aktivní regulátor nebo monitor a horní uzavírací tlak bezpečnostního rychlouzávěru (pokud je instalován) Ve všech ostatních případech se doporučuje, nastavit pojistný ventil na hodnotu nejméně o 15% vyšší než je pracovní tlak zařízení. INSTALACE A MONTÁŽ Pojistný ventil se standardně instaluje do potrubí za regulátor. Uvolněný plyn je odváděn do atmosféry ve výšce odpovídající platným národním předpisům. Vnitřní průměr odfukového potrubí nesmí být menší než dimenze odfukového otvoru pojistného ventilu. Poloha instalace ventilu nemá vliv na jeho výkon ani účinnost Strana 2 (celkem 8)

3 VLASTNOSTI Použití Typ Technické vlastnosti Pojistné ventily a V/50 V/60 série mohou být používány na zemní plyn, průmyslově vyráběné plyny, vzduch, propan a další plyny, pokud neobsahují vysoké procento benzolu. V/50 a V/60: pro velmi nízký tlak V/51 a V/61: pro nízkotlaké aplikace V/52 a V/62: pro středotlaké aplikace V/50 Nejvyšší dovolený tlak PS: 4bar V/60 Nejvyšší dovolený tlak PS: 2,5bar Typ Rozsah nastavení tlaku W h (bar) V/50 0,025 0,08 V/51 0,075 0,75 V/52 0,7 2,00 V/60 0,025 0,09 V/61 0,08 0,75 V/62 0,7 2,00 V/50 Velikost sedla V/50 32 mm V/60 40 mm Připojovací závity V/50 vstup x výstup 1 x 1-1/2 BSP V/60 vstup x výstup 1-1/2 x 2 BSP Teplota Standardní verze Provozní -10 C +60 C Verze pro nízkou teplotu Provozní -20 C +60 C V/60 Materiály Rozměry Těleso/Víko Hliník Sedlo ventilu Mosaz Membrána Nitril NBR vyztužený tkaninou Těsnící disk Nitril NBR KÓTA V/50 V/60 A B C D Hmotnost (kg) 1,3 1,9 Strana 3 (celkem 8)

4 V/50 V/51 V/52 PRŮTOKOVÉ KŘIVKY V/50 N Nastavení tlaku v mbar V/51 Nastavení tlaku v mbar V/52 Nastavení tlaku v bar Strana 4 (celkem 8)

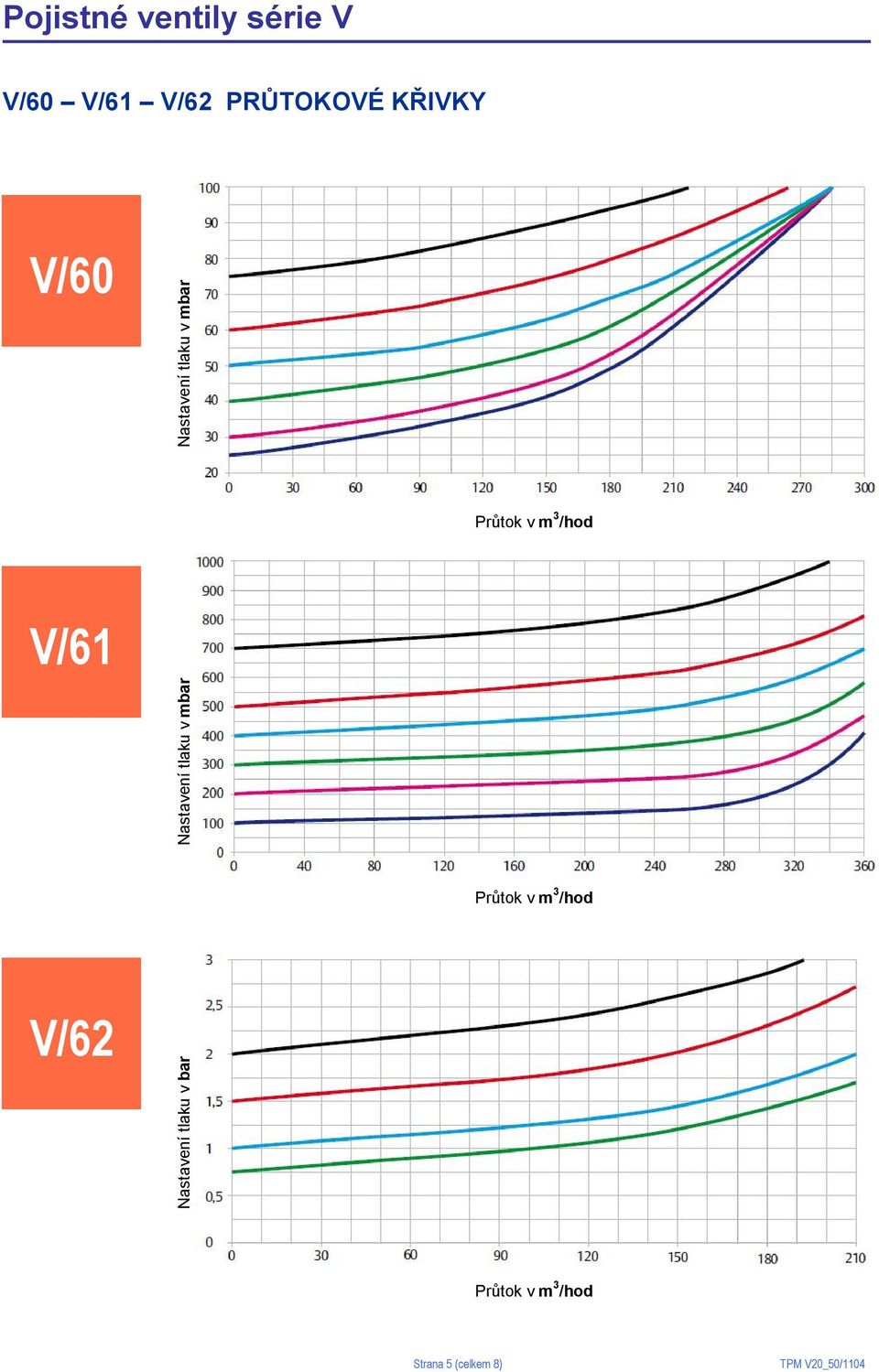

5 V/60 V/61 V/62 PRŮTOKOVÉ KŘIVKY V/60 N Nastavení tlaku v mbar V/61 Nastavení tlaku v mbar V/62 Nastavení tlaku v bar Strana 5 (celkem 8)
