1 efektivní a účinné CHlazení, topení a větrání indukční jednotky Minib s MiniMÁlníMi energetickými nároky, vysokým výkonem a nízkou HlUČností indukční

2 2 o nás O SPOLEČNOSTI Společnost MINIB patří k předním výrobcům HVAC v České republice. V současné době exportuje své výrobky do více než třiceti zemí Evropy, Asie, Austrálie i Ameriky. Od roku 1999 systematicky inovuje výrobní technologie a výrobky, investuje nemalé prostředky do vlastního vývoje a konstrukce s cílem nabídnout zákazníkům vyspělá technická a estetická řešení. MINIB je ekonomicky stabilní společností vykazující dlouhodobě pozitivní hospodářské výsledky. CERTIFIKACE Naše společnost je držitelem certifikátu managementu jakosti ISO 91:29 pro obor činnosti navrhování, vývoj, výroba a prodej topných a dochlazovacích těles. Kompletní sortiment testuje v nezávisle akreditované zkušební komoře, což umožňuje garantovat deklarované topné a chladící výkony. Naše společnost je také držitelem mnoha užitných vzorů a patentů. O VÝROBĚ Vlastní výrobní areál se nachází v Býkvi u Mělníka a je výborně dopravně dostupný. Je vybaven nejmodernější výrobní technikou. Většina výrobních operací je realizována na CNC strojích, což umožňuje uspokojovat i ta nejsložitější přání náročných zákazníků. Veškeré produkty vyrábí pouze z vysokojakostních materiálů s dlouholetou životností a díky tomu poskytuje desetiletou záruku na výměníky tepla. obsah popis jednotky Základní informace 3 Vlastní princip jednotky 4 Výhody jednotky 4 kalkulace parametrů jednotky Definice parametrů 5 Vstupní teploty vody při chlazení 5 Chladící výkon pro vybrané podmínky 6 Tepelný výkon pro vybrané podmínky 9 grafy rychlosti proudění 15 montáž jednotky Způsob a detail uchycení 18 Rozteče děr pro zavěšení jednotky ke stropu 18 Způsoby instalace 19 Servis jednotky 19 varianty připojení na vzduchotechniku Základní rozměry jednotky 12 Rozměry pro přívod a odvod vody 13 Rozměry pro přívod vzduchu 13 Přehled všech variant jednotky 14 Objednávkový kód jednotky 14

3 popis jednotky 3 základní informace Indukční jednotky jsou moderní zařízení na bázi voda-vzduch, které umožňují optimálně zajistit změnu stavu vzduchu a jeho distribuci s minimálními energetickými nároky a nízkou hlučností. Indukční neobsahuje ventilátor, její funkce je zajištěna průtokem primárního vzduchu, který je přiváděn tryskami a vyvolaným ejekčním účinkem je přisáván sekundární vzduch z místnosti. Tento princip je blíže vysvětlen v následující kapitole. Primární vzduch je centrálně upravovaný čerstvý venkovní vzduch, který je distribuován vzduchotechnickými rozvody až do ch jednotek instalovaných ve stropech řešených prostor. Sekundární vzduch je vlastní vzduch v místnosti nasávaný skrze výměník v jednotce, který je při funkci chlazení výměníkem ochlazován a při funkci topení výměníkem ohříván. V případě chlazení je nutné dbát na správné naprojektovaní teploty přiváděné studené vody a to tak, aby nedošlo k dosažení teploty rosného bodu a tím ke kondenzaci vzdušné vlhkosti! V jednotce pak dochází k optimálnímu smísení primárního a sekundárního vzduchu. Chladící nebo topný výkon na pokrytí tepelných ztrát nebo zisků je tedy zajištěn změnou stavu sekundárního vzduchu za pomoci vodního výměníku a zároveň přívodem centrálně upraveného primárního vzduchu. Vana, veškeré plechové díly vany a mříže jsou vyrobeny z pozinkovaného plechu. Pohledové plochy vany a mříže jsou standardně lakovány v bílé barvě. Jednotku lze dodat i v jiné barevné variantě dle přání koncového uživatele. Trubky pro přívod a odvod vody jsou z mědi. Mříž jednotky je odnímatelná a zajištěna ocelovým lankem proti pádu na zem v případě její demontáže. vstup voda vstup primárního vzduchu výstup voda skříň jednotky odnímatelná MříŽ závěs jednotky

4 4 popis jednotky Vlastní princip indukční jednotky Indukční jednotky, jinak také zvané aktivní chladící trámce, jsou napojeny na rozvod externího upraveného vzduchu, primárního vzduchu. Primární vzduch je pod tlakem protlačen tryskami, za kterými je ejekčním účinkem strháván a nasáván sekundární vzduch z místnosti. Toto nasávání sekundárního vzduchu z místnosti probíhá přes tepelný výměník, kde je vzduch ochlazován nebo ohříván. Uvnitř jednotky dojde ke smíšení primárního a sekundárního vzduchu, který je následně distribuován do místnosti. Tato indukce probíhá uvnitř jednotky. VýhoDy indukční jednotky Speciálně vyvinuta pro vysoké chladící a tepelné výkony Velmi vysoká úroveň komfortu Neobsahuje ventilátor Minimální nároky na údržbu Ideální pro umístění do podhledu Nízká vestavná výška jednotek je výhodná jak pro novostavby, tak rekonstruované projekty Optimalizace proudění nastavitelnými lamelami Velká variabilita provedení připojení vzduchu Umožňuje atypické provedení na přání zákazníka Neomezuje užitnou plochu a její proměnlivé funkční uspořádání Tichý provoz Detail umístění trysek sekundární vzduch sekundární vzduch primární vzduch

5 kalkulace parametrů jednotky 5 Definice parametrů Q pri Q h nebo Q c V w Q tot Q tot [W] Celkový výkon Q pri [W] Výkon na straně primárního vzduchu (chlazení nebo topení) Q c [W] Chladící výkon na straně vody (Chladící výkon sekundárního vzduchu) Q h [W] Topný výkon na straně vody (Topný výkon sekundárního vzduchu) T [-] Nastavení trysky L [mm] Délka jednotky [m 3 /hod; l/s] primárního vzduchu V w [l/h; l/s] vody Δ t pri [K] Rozdíl teploty vzduchu v místnosti a primárního vzduchu (přiváděného externího upraveného vzduchu) Δ t iw [K] Rozdíl teploty vzduchu v místnosti a střední teploty vody Δ p v [Pa] Tlaková ztráta na vzduchu Δ p w [kpa] Tlaková ztráta na vodě L A,eq [db] Ekvivalentní hladina akustického tlaku ve vzdálenosti 2 m od IJ. Vstupní teploty vody při chlazení V případě chlazení je nutné dbát na správné naprojektovaní teploty přiváděné studené vody a to tak, aby nedošlo k dosažení teploty rosného bodu na výměníku a tím ke kondenzaci vzdušné vlhkosti! Níže uvádíme pouze orientační hodnoty rosného bodu. Orientační tabulka pro určení rosného bodu Teplota vzduchu Relativní vlhkost vzduchu (%) v místnosti (C ) ,5 3,2 4,7 6, 7,3 8,5 9,6 1,6 11,6 12,5 13,4 16 2,4 4,1 5,6 7, 8,2 9,4 1,5 11,6 12,6 13,5 14,4 17 3,3 5, 6,5 7,9 9,2 1,4 11,5 12,5 13,5 14,5 15,4 18 4,2 5,9 7,4 8,8 1,1 11,3 12,5 13,5 14,5 15,4 16,3 19 5,1 6,8 8,4 9,8 11,1 12,3 13,4 14,5 15,5 16,4 17,3 2 5,9 7,7 9,3 1,7 12, 13,2 14,4 15,4 16,4 17,4 18,3 21 6,9 8,6 1,2 11,6 12,9 14,2 15,3 16,4 17,4 18,4 19,3 22 7,8 9,5 11,1 12,6 13,9 15,1 16,3 17,4 18,4 19,4 2,3 23 8,7 1,4 12, 13,5 14,8 16,1 17,2 18,3 19,4 2,3 21,3 24 9,6 11,3 12,9 14,4 15,8 17, 18,2 19,3 2,3 21,3 22,3 25 1,5 12,3 13,9 15,3 16,7 18, 19,2 2,3 21,3 22,3 23, ,4 13,2 14,8 16,3 17,6 18,9 2,1 21,2 22,3 23,3 24, ,3 14,1 15,7 17,2 18,6 19,9 21,1 22,2 23,3 24,3 25, ,1 15, 16,6 18,1 19,5 2,8 22, 23,2 24,2 25,2 26, , 15,9 17,5 19, 2,4 21,8 23, 24,1 25,2 26,2 27,2 3 14,9 16,8 18,4 2, 21,4 22,7 23,9 25,1 26,2 27,2 28,2

6 6 kalkulace parametrů jednotky CHLADÍCÍ Výkon pro vybrané podmínky Tryska Délka IJ Tlaková ztráta na primárního vzduchu vzduchu Chladící výkon primárního vzduchu Celkový chladící výkon Qtot = Qpri + Qc [W] Chladící výkon na straně vody (Výkon sekundárního vzduchu) vody Tlaková Hladina ztráta na akustického vodě tlaku T L Vpri Δ pv Qpri [W] Qc [W] Vw Δ pw LA,eq - [mm] [m 3 /hod] [l/s] [Pa] Δ tpri [K] Rozdíl teploty vzduchu v místnosti a teploty primárního vzduchu Δ tiw [K] Rozdíl teploty vzduchu v místnosti a střední teploty vody [l/h] [l/s] [kpa] [db] , ,35 3,7 35, , , , , ,35 3,7 33, , , , , , ,35 3,7 37, , , , ,347 3,7 31, , , , , ,35 5,5 33, , , , , ,35 5,5 33, , , , , , ,35 5,5 37, , , , ,347 5,5 31, , , ,3 Kalkulaci výkonů a ostatních parametrů dle požadavku zákazníka provedeme na vyžádání.

7 kalkulace parametrů jednotky 7 Tryska Délka IJ Tlaková ztráta na primárního vzduchu vzduchu Chladící výkon primárního vzduchu Celkový chladící výkon Qtot = Qpri + Qc [W] Chladící výkon na straně vody (Výkon sekundárního vzduchu) vody Tlaková Hladina ztráta na akustického vodě tlaku T L Vpri Δ pv Qpri [W] Qc [W] Vw Δ pw LA,eq - [mm] [m 3 /hod] [l/s] [Pa] Δ tpri [K] Rozdíl teploty vzduchu v místnosti a teploty primárního vzduchu Δ tiw [K] Rozdíl teploty vzduchu v místnosti a střední teploty vody [l/h] [l/s] [kpa] [db] , ,69 4,6 33, , , , , ,69 4,6 34, , , , , , ,69 4,6 37, , , , ,694 4,6 31, , , , , ,139 17,4 33, , , , , ,139 17,4 34, , , , , , ,139 17,4 38, , , , , ,4 31, , , ,3 Kalkulaci výkonů a ostatních parametrů dle požadavku zákazníka provedeme na vyžádání. CHLADÍCÍ Výkon pro vybrané podmínky

8 8 kalkulace parametrů jednotky CHLADÍCÍ Výkon pro vybrané podmínky Tryska Délka IJ Tlaková ztráta na primárního vzduchu vzduchu Chladící výkon primárního vzduchu Celkový chladící výkon Qtot = Qpri + Qc [W] Chladící výkon na straně vody (Výkon sekundárního vzduchu) vody Tlaková Hladina ztráta na akustického vodě tlaku T L Vpri Δ pv Qpri [W] Qc [W] Vw Δ pw LA,eq - [mm] [m 3 /hod] [l/s] [Pa] Δ tpri [K] Rozdíl teploty vzduchu v místnosti a teploty primárního vzduchu Δ tiw [K] Rozdíl teploty vzduchu v místnosti a střední teploty vody [l/h] [l/s] [kpa] [db] , ,139 19,1 33, , , , , ,139 19,1 35, , , , , , ,139 19,1 38, , , , , ,1 31, , , ,2 Kalkulaci výkonů a ostatních parametrů dle požadavku zákazníka provedeme na vyžádání.

9 kalkulace parametrů jednotky 9 Tryska Délka IJ primárního vzduchu Ztráta na vzduchu Topný výkon primárního vzduchu TEPELNÝ Výkon pro vybrané podmínky Celkový výkon Qtot = Qpri + Qh [W] Topný výkon na straně vody (Výkon sekundárního vzduchu) vody T L Vpri Δ pv Qpri [W] Qh [W] Vw Δ pw LA,eq - [mm] [m 3 /hod] [l/s] [Pa] Δ tpri [K] Rozdíl teploty primárního vzduchu a teploty vzduchu v místnosti Δ tiw [K] Rozdíl střední teploty vody a teploty vzduchu v místnosti Ztráta na vodě Hladina akustického tlaku [l/h] [l/s] [kpa] [db] , ,35 3,7 35, , , , , ,35 3,7 33, , , , , , ,35 3,7 37, , , , ,347 3,7 31, , , , , ,35 5,5 33, , , , , ,35 5,5 33, , , , , , ,35 5,5 37, , , , ,347 5,5 31, , , ,3 Kalkulaci výkonů a ostatních parametrů dle požadavku zákazníka provedeme na vyžádání.

10 1 kalkulace parametrů jednotky TEPELNÝ Výkon pro vybrané podmínky Tryska Délka IJ primárního vzduchu Ztráta na vzduchu Topný výkon primárního vzduchu Celkový výkon Qtot = Qpri + Qh [W] Topný výkon na straně vody (Výkon sekundárního vzduchu) vody T L Vpri Δ pv Qpri [W] Qh [W] Vw Δ pw LA,eq - [mm] [m 3 /hod] [l/s] [Pa] Δ tpri [K] Rozdíl teploty primárního vzduchu a teploty vzduchu v místnosti Δ tiw [K] Rozdíl střední teploty vody a teploty vzduchu v místnosti Ztráta na vodě Hladina akustického tlaku [l/h] [l/s] [kpa] [db] , ,69 4,6 33, , , , , ,69 4,6 34, , , , , , ,69 4,6 37, , , , ,694 4,6 31, , , , , ,139 17,4 33, , , , , ,139 17,4 34, , , , , , ,139 17,4 38, , , , , ,4 31, , , ,3 Kalkulaci výkonů a ostatních parametrů dle požadavku zákazníka provedeme na vyžádání.

11 kalkulace parametrů jednotky 11 Tryska Délka IJ primárního vzduchu Ztráta na vzduchu Topný výkon primárního vzduchu Kalkulaci výkonů a ostatních parametrů dle požadavku zákazníka provedeme na vyžádání. TEPELNÝ Výkon pro vybrané podmínky Celkový výkon Qtot = Qpri + Qh [W] Topný výkon na straně vody (Výkon sekundárního vzduchu) vody T L Vpri Δ pv Qpri [W] Qh [W] Vw Δ pw LA,eq - [mm] [m 3 /hod] [l/s] [Pa] Δ tpri [K] Rozdíl teploty primárního vzduchu a teploty vzduchu v místnosti Δ tiw [K] Rozdíl střední teploty vody a teploty vzduchu v místnosti Ztráta na vodě Hladina akustického tlaku [l/h] [l/s] [kpa] [db] , ,139 19,1 33, , , , , ,139 19,1 35, , , , , , ,139 19,1 38, , , , , ,1 31, , , ,2

12 12 varianty připojení na vzduchotechniku Základní rozměry jednotky Jednotlivé varianty určují pozice připojení vzduchu vzhledem k pozici připojení vody. Základní výška a šířka jednotky jsou pro všechny jednotky shodné. Liší se jen délka L. Celková výška jednotky se pak liší dle zvoleného typu přívodu vzduchu.

13 varianty připojení na vzduchotechniku 13 Rozměry pro přívod a odvod vody Provozní tlak a teplota: max. 1bar při max. teplotě 1 C Vzdálenosti a průměr trubek pro vstup a výstup vody do jednotky jsou pro všechny typy připojení vzduchu shodné. Okruh vody se napojuje na měděné trubky o průměru 12 mm. Rozměry pro přívod VZDUCHU Připojení A Připojení b Připojení C Připojení D Připojení E

14 14 varianty připojení na vzduchotechniku přehled všech variant jednotky Délka L [mm] Připojení Nastavení trysky T A B C D E Hmotnost [kg] 6 x x x x varianta možná není možné provedení Objednávkový kód jednotky NÁZEV IJ1 DÉLKA 6, 12, 18, 24, 3 (v mm) PŘIPOJENÍ A, B, C, D, E (dle schématu připojení) NASTAVENÍ Trysek 11, 23, 12, 35 BARVA B Na požádání lze změnit některé parametry jednotky dle výrobních možností. Příklad kódu: IJ1-12-A-23-B délka 12 připojení zleva trysky v poloze 23 barva

15 grafy rychlosti proudění mm 12 mm,4 m/s,4 m/s,3 m/s,3 m/s 5,2 m/s 5,2 m/s,1 m/s 1,1 m/s = 6 m 3 /hod. nastavení trysek 11 = 6 m 3 /hod. nastavení trysek mm 18 mm,4 m/s 5,4 m/s,3 m/s 5,3 m/s,2 m/s,2 m/s 1,1 m/s 1,1 m/s = 6 m 3 /hod. nastavení trysek 12 = 6 m 3 /hod. nastavení trysek mm 18 mm,4 m/s,4 m/s 5,3 m/s 5,3 m/s,2 m/s,2 m/s 1 1,1 m/s,1 m/s = 6 m 3 /hod. nastavení trysek 23 = 6 m 3 /hod. nastavení trysek 12

16 16 grafy rychlosti proudění 28 mm 28 mm,6 m/s,4 m/s 5,4 m/s,3 m/s 5,2 m/s 1,2 m/s,1 m/s 1,1 m/s = 6 m 3 /hod. nastavení trysek 11 = 6 m 3 /hod. nastavení trysek mm 12 mm,4 m/s 5 5,6 m/s 1,4 m/s,2 m/s 1 15,2 m/s = 6 m 3 /hod. nastavení trysek = 12 m 3 /hod. nastavení trysek mm 12 mm 5,6 m/s 5,4 m/s 1,4 m/s 1 15,1 m/s 15,1 m/s = 12 m 3 /hod. nastavení trysek 23 = 12 m 3 /hod. nastavení trysek 12

17 grafy rychlosti proudění mm 18 mm 5 5 1,6 m/s 1,6 m/s 15,4 m/s 15,4 m/s 2,2 m/s 2,2 m/s = 12 m 3 /hod. nastavení trysek 11 = 12 m 3 /hod. nastavení trysek mm 28 mm 5 5 1,6 m/s 1,6 m/s 15,4 m/s 15,4 m/s 2,2 m/s 2,2 m/s = 12 m 3 /hod. nastavení trysek = 12 m 3 /hod. nastavení trysek mm 28 mm 5 5,6 m/s,5 m/s 1 1,4 m/s ,2 m/s 2,2 m/s = 12 m 3 /hod. nastavení trysek 23 = 12 m 3 /hod. nastavení trysek 12

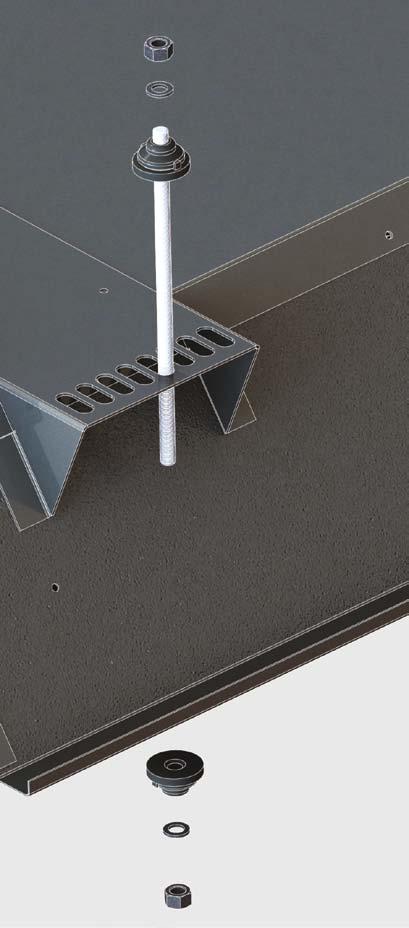

18 18 montáž jednotky způsob a Detail uchycení závitová tyč M8 pryžový kroužek podložka 8,5 samosvorná MatiCe M8 rozteče Děr pro zavěšení jednotky ke stropu pro L = 6 a 12 pro L = 18, 24 a 3

19 montáž a servis jednotky 19 způsoby instalace Jednotka se přichytí pomocí šroubů na závitové tyče v takové vzdálenosti od stropu, aby dolní hrana jednotky byla na úrovni podhledu. Mezi nohu jednotky a podložku s maticí se instaluje pryžový kroužek, který je primárně určen pro tlumení případných vibrací. Instalace jednotek 6 a 12 je prováděna pomocí 4 závitových tyčí. U jednotek 18, 24 a 3 je uchycení provedeno pomocí 8 závitových tyčí. Instalaci jednotky do několika základních typů podhledů znázorňují následující schémata. Instalace jednotky do lamelových stropů Instalace jednotky do T-stropních desek Instalace jednotky do sádrokartonových a jiných uzavřených podhledů servis jednotky Servis jednotky je ze strany běžného uživatele velice snadný. Jelikož se teplota vstupní vody musí pohybovat nad hodnotou rosného bodu, není při pravidelné údržbě nutné vyjímat výměník. Doporučujeme 1x ročně sundat odnímatelný kryt a odstranit případné nečistoty z vnitřních částí jednotky. pojistné lanko
