1 T 2.4/1/C/1 Stropní indukční vyústě Typ DID312 Oboustranný výfuk vzduchu The art of handling air Chilled Beams No

2 Obsah Popis Popis 2 Popis funkce 3 Provedení Rozměry 4 Rozměry 5 Kombinace přívod-odvod vzduchu 5 Provedení skříně 6 Přívodní vzduch 6 Provedení skříně 7 Kombinace přívod-odvod vzduchu 7 Instalace Montáž 9 Definice Příklad výpočtu 11 Rychlý výběr 12 Výkon na straně vody 13 Vzduchotechnické údaje 14 Přívodní vzduch 14 Vzduchotechnické údaje 15 Odvod vzduchu 15 Informace pro objednání 16 Typ DID312-R Typ DID312-G Typ DID312-Q Stropní indukční vyústě typu DID312 pro systémy voda-vzduch zajišťují příjemnou klimatizaci místností s vysokým chladicím zatížením. Spojují aerodynamické vlastnosti stropních výustí s energetickými přínosy odvodu tepelné zátěže pomocí vody. Vzhledem ke své konstrukci s nízkou výškou je typ DID312 mimořádně vhodný pro nízké mezistropy v nových budovách a pro modernizaci stávajících budov se světlou výškou místnosti přibližně 2,6 až 4,0 m. vláštní charakteristické vlastnosti Vysoký chladící výkon s nízkými průtoky primárního vzduchu Čtyři varianty designu indukční mřížky Vertikálně uložené výměníky s kondenzační vanou pro nižší teploty chladící vody Výměník tepla pro 2- nebo 4-trubkové systémy Možné chlazení a vytápění K dodání také jako kombinace přívod-odvod vzduchu Typ DID312-GQ Stropní indukční vyústě mají uvnitř plech s nalisovanými tryskami, dva vertikálně umístěné výměníky tepla s vanami na kondenzát a hrdlo k připojení primárního vzduchu. Další aktuální informace pro projektování naleznete na naší domovské stránce, jakož i v naší příručce pro projektanty Systémů voda-vzduch. Na internetu je rovněž k dispozici výpočtový program Easy Product Finder k výpočtu a výběru indukčních vyústí TROX. Certifikace EUROVENT Firma TROX se účastní certifikačního programu Eurovent pro chladící trámy. Výrobky jsou certifikovány pod číslem a prezentovány na webových stránkách EUROVENT. 2

3 Popis funkce Stropní indukční vyústě dopravují upravený venkovní vzduch (primární vzduch) do prostoru z centrální vzduchotechnické jednotky, aby byl zajištěn požadovaný komfort vnitřního vzduchu a přitom bylo zajištěno doplňkové chlazení a/nebo vytápění pomocí výměníků tepla. Čerstvý venkovní teplotně upravený vzduch (primární vzduch) je veden tryskami do směšovacích komor. V důsledku toho se prostřednictvím vstupní mřížky indukuje sekundární vzduch, který potom prochází vertikálně instalovanými výměníky do směšovacích komor. Oba vzduchové proudy se mísí a proudí jako přívodní vzduch výstupními štěrbinami horizontálně do místnosti. Existuje osm jmenovitých velikostí, z nichž každá má tři provedení trysek. Veškeré kombinace vykazují nízký akustický výkon a optimální tlakovou ztrátu. Existují dva typy výměníku tepla, jeden se dvěma trubkami pro chlazení, vytápění lze zajistit prostřednictvím přepínacího režimu. Čtyřtrubkový výměník umožňuje chlazení nebo topení v prostoru nezávisle na povaze prostoru v ostatních místnostech. Pod výměníky tepla jsou umístěny sběrné vany, které zachycují odkapávající kondenzát v případě překročení rosného bodu v chladícím režimu. Dlouhodobého provozu pod rosným bodem (provozu v mokrém stavu) je třeba se vyvarovat. Princip funkce upravený venkovní vzduch (primární vzduch) výměník indukční trysky 3 přívodní vzduch vzduch v místnosti (sekundární vzduch) přívodní vzduch trubkový systém Vytápění a chlazení 2-trubkový systém Vytápění nebo chlazení Přívod studené vody Výstup studené vody Výstup teplé vody Přívod teplé vody 1 skříň 2 čelní rám 3 připojovací hrdlo vzduchu (primární vzduch) 4 závěsy 5 deska s vyraženými tryskami 6 výměník 7 přípojka studené vody přípojka teplé vody 9 vana na kondenzát vypouštěcí trubka kondenzátu odklápěcí indukční mřížka Přívod vody Výstup vody 3

4 Provedení Rozměry Vlastnosti Rozsah primárního vzduchu 5 až 70 l/s, 1 až 252 m³/h S výhodou pro světlosti místností 2,6 m až 4,0 m abudování v rovině stropu Horizontální připojení primárního vzduchu Délky od 93 do 3000 mm a šířky 293, 300 a 312 mm, tím se hodí pro všechny stropní systémy Trysky ve třech velikostech k optimální indukci podle potřeby Trysky z lisovaného plechu, nehořlavé Výměník tepla pro 2- nebo 4-trubkové systémy s vanou na kondenzát pro nízké teploty na přívodu studené vody K dodání také jako kombinace přívod-odvod vzduchu Maximální provozní tlak: 6 barů Maximální provozní teplota: 75 C Jiné provozní tlaky a provozní teploty na vyžádání. Charakteristické konstrukční znaky Připojovací hrdla vzduchu se hodí pro kruhová potrubí dle EN 1506 popř. EN nebo 6 závěsů pro montáž na místě áchytná lanka přidržující indukční mřížku Přípojky vody z boku, Ø12 mm hladké nebo s vnějším závitem G½, ploché těsnění Materiály Skříň, čelní rám, plech s tryskami a perforovaná indukční mřížka (R/Q) z pozinkovaného ocelového plechu Rám a lamely indukční mřížky (G,GQ) z hliníkových profilů Výměník tepla z měděných trubek a hliníkových lamel Viditelné plochy opatřené práškovým vypalovacím lakem, čistě bílým (RA 90) nebo v jiném barevném odstínu RA Výměník tepla na přání černý (RA 9005) Plech s tryskami opatřený černým vypalovacím lakem (RA 9005) Rozměry N 66 30,5 od N = 20 ØD X Ø12 HS H B 56 Detail X B = 293, B = 312 Pohled B 2-trubkový systém Pohled B 4-trubkový systém B = 293, B = 312 B 3 B Detail X B = 300 Rozměry v mm Rozměry v mm 2 B = 300 N B B = celková délka (čelní výusť) = jmenovitá délka = šířka čelního rámu N Dodávané velikosti ØD H HS

5 Rozměry Kombinace přívod-odvod vzduchu Vlastnosti integrované hrdlo odvodního vzduchu k odvodu vzduchu z prostoru rozsah průtoku 5 až 50 l/s, 1 až 10 m³/h hrdlo odvodního vzduchu na stejné straně jako hrdlo primárního vzduchu nebo proti sobě Materiály skříň s hrdlem odvodního vzduchu z pozinkovaného ocelového plechu Rozměry v mm Rozměry v mm N B B = celková délka (čelní výusť) = jmenovitá délka = šířka čelního rámu N Dodávané velikosti ØD H HS Typ DID RR-AV Skříň Hrdlo odvodního vzduchu Hrdlo primárního vzduchu Hrdlo odvodního vzduchu Hrdlo primárního vzduchu N 66 od N = A 7 Pohled A HS H Ø9 ØD B 5

6 Provedení skříně Přívodní vzduch Varianty provedení Skříň Připojení vody Objednací kód uprostřed vpravo MR uprostřed vlevo M vpravo vpravo RR vpravo vlevo R vlevo vpravo R vlevo vlevo Typ DID MR Provedení MR, M, RR a jsou k dodání od N+200 mm skříň: připojení vody: uprostřed vpravo Typ DID M Provedení MR,M,RR a jsou k dodání od N+200 mm skříň: připojení vody: uprostřed vlevo N 66 N 66 Typ DID RR Provedení MR,M,RR a jsou k dodání od N+200mm skříň: připojení vody: vpravo vpravo Typ DID R skříň: vpravo připojení vody: vlevo N N Typ DID R skříň: vlevo připojení vody: vpravo Typ DID Provedení MR,M,RR a jsou k dodání od N+200 mm skříň: připojení vody: vlevo vlevo 33 N N 66 6

7 Provedení skříně Kombinace přívod-odvod vzduchu Skříň Varianty provedení Připojení vody Hrdlo odvodního vzduchu Objednací kód vpravo vpravo vpředu RR-AV vpravo vpravo vzadu RR-AH vlevo vlevo vpředu -AV vlevo vlevo vzadu -AH Typ DID AV Skříň: vlevo hrdlo odváděného vzduchu: vpředu připojení vody: vlevo Typ DID RR-AV Skříň: vpravo hrdlo odváděného vzduchu: vpředu připojení vody: vpravo 33 N N Typ DID AH Skříň: vlevo hrdlo odváděného vzduchu: vzadu připojení vody: vlevo 7 Typ DID RR-AH Skříň: vpravo hrdlo odváděného vzduchu: vzadu připojení vody: vpravo 7 33 N 66 N

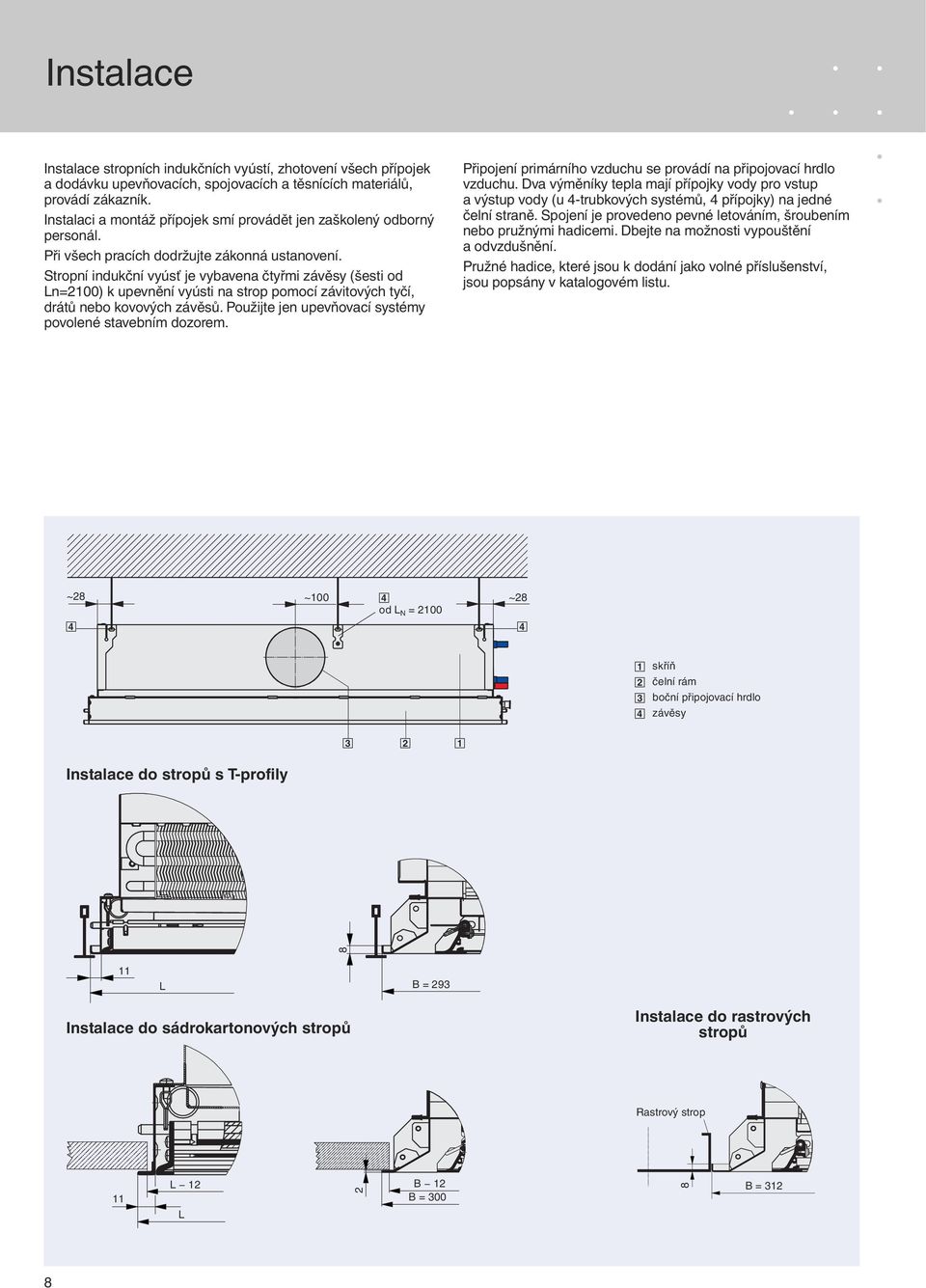

8 Instalace Instalace stropních indukčních vyústí, zhotovení všech přípojek a dodávku upevňovacích, spojovacích a těsnících materiálů, provádí zákazník. Instalaci a montáž přípojek smí provádět jen zaškolený odborný personál. Při všech pracích dodržujte zákonná ustanovení. Stropní indukční vyúsť je vybavena čtyřmi závěsy (šesti od n=20) k upevnění vyústi na strop pomocí závitových tyčí, drátů nebo kovových závěsů. Použijte jen upevňovací systémy povolené stavebním dozorem. Připojení primárního vzduchu se provádí na připojovací hrdlo vzduchu. Dva výměníky tepla mají přípojky vody pro vstup a výstup vody (u 4-trubkových systémů, 4 přípojky) na jedné čelní straně. Spojení je provedeno pevné letováním, šroubením nebo pružnými hadicemi. Dbejte na možnosti vypouštění a odvzdušnění. Pružné hadice, které jsou k dodání jako volné příslušenství, jsou popsány v katalogovém listu. ~2 ~0 4 ~2 od N = skříň 2 čelní rám 3 boční připojovací hrdlo 4 závěsy Instalace do stropů s T-profily 11 B = 293 Instalace do sádrokartonových stropů Instalace do rastrových stropů Rastrový strop B 12 2B = 312 B = 300

9 Montáž Údržba Jako u všech vyústí, indukujících vzduch z místnosti, se mohou v závislosti na kvalitě vzduchu v místnosti usazovat nečistoty na povrchu. V případě potřeby vyčistěte vyúsť s obvyklými neagresivními prostředky pro domácnost. Výměníky tepla vysajte průmyslovým vysavačem. K údržbě viz také VDI 6022, list 1 Hygienické požadavky na vzduchotechnická zařízení. Sejmutí indukční mřížky Výměníky tepla jsou dostupné po odklopení a sundání indukční mřížky. Při odklápění indukční mřížky po její delší straně asi o 0 uvolněte dvě nebo tři upevňovací západky (podle délky trámu), poté můžete mřížku odklopit. Po uvolnění upevňovacích západek na protější straně můžete indukční mřížku zcela sejmout. Indukční mřížka je zajištěna dvěma záchytnými lanky. Po montáži indukční mřížky doražte upevňovací západky do zajišťovcí polohy. Detail ajištěná poloha Detail Nezajištěná poloha 1 skříň 2 čelní rám 3 indukční mřížka 4 záchytné lanko 5 upevňovací západky 6 pojistný kroužek pro záchytné lanko 6 od 93 do 2099 mm: čtyři upevňovací západky na jednotku Od = 20 mm: šest upevňovacích západek na jednotku 5 4 9

10 Definice l x a V Pr Q Pr t Pr Q WH t WVH V WH t WRH Q WK t WRK V WK t WVK h₁ Q ges v l t l 1,0 m v h1 t h1 h t l v K : rozdíl teploty mezi vzduchem v místnosti a přívodním vzduchem ve vzdálenosti l = x +h₁ t h1 v K : rozdíl teploty mezi vzduchem v místnosti a přívodním vzduchem ve vzdálenosti l = a 2 + h₁ t Pr v K : rozdíl teploty mezi vzduchem v místnosti a primárním vzduchem t W v K : rozdíl teploty mezi přívodem vody a zpětným tokem vody t RWV v K : rozdíl teploty mezi vzduchem v místnosti a přiváděnou vodou p t v Pa : celková tlaková ztráta p W v kpa : tlaková ztráta na straně vody t R v C : teplota vzduchu v místnosti t WVK v C : teplota přiváděné vody, chlazení t WRK v C : teplota odváděné vody, chlazení t WVH v C : teplota přiváděné vody, topení t WRH v C : teplota odváděné vody, topení t Pr v C : teplota primárního vzduchu Q WK v W : chladicí výkon na straně vody Q WH v W : topný výkon na straně vody Q ges v W : celkový chladicí výkon Q Pr + Q WK Q Pr v W : chladicí výkon primárního vzduchu V WK v l/h : průtok vody, chlazení V WH v l/h : průtok vody, topení V Pr v l/s : průtok primárního vzduchu na jednotku V PrN v (l/s)/m : průtok primárního vzduchu na metr založený na nominální délce V Ext v l/s : průtok odvodního vzduchu v l v m/s : rychlost proudění u zdi ve vzdálenosti l = x + h₁ v h1 v m/s : rychlost proudění mezi dvěma jednotkami ve vzdálenosti l = a 2 + h₁ WA v db(a) : A-hladina akustického výkonu a v m : Vzdálenost mezi dvěma jednotkami l v m : dráha proudění od vyústě až ke stěně, 1,0 m nad podlahou l = x + h1 horizontální vzdálenosti od jednotky, při které začíná odpadat proudu přívodního vzduchu od stropu h₁ v m : vzdálenost od stropu do pobytové zóny (H=1, m) h v m : výška místnosti, popř. umístění DID x v m : horizontální vzdálenost od středu jednotky ke stěně Všechny akustické výkony jsou vztaženy na 1 pw. Všechny hodnoty jsou laboratorně měřeny. Technické údaje se zakládají na hustotě vzduchu 1,2 kg/m³.

11 Příklad výpočtu Výpočet stropních indukčních vyústí se provádí v prvním kroku s rychlým výběrem (strana 12). Tyto výkony platí jen pro udané výchozí hodnoty. Když se skutečné provozní údaje liší od výchozích hodnot, následují ve druhém kroku korekce pomocí diagramů a tabulek na straně 13 až 15. K jednoduchému a detailnímu výpočtu je na internetu k dispozici výpočtový program Easy Product Finder. Dále uvedený příklad ukazuje výpočet jednotky na základě tohoto podkladu. 4,05 adání Velkoprostorová kancelářská místnost, šířka 3 moduly Šířka místnosti: 4,05 m Hloubka místnosti: 5 m Výška místnosti: 3 m Obsazení osobami: 2 Chladící zátěž (Tepelné zisky): 75 W/m² Teplota v místnosti (léto): 26 C Teplota upraveného venkovního vzduchu: 16 C Teplota studené vody na přívodu: 16 C Průtoky primárního vzduchu Podle EN 15251, budovy bez škodlivých látek, kategorie II ve vztahu k budově: 0,7 (l/s)/m² ve vztahu k osobám: 7,0 (l/s) na osobu 1,35 1,35 1,35 Postup výpočtu Průtok primárního vzduchu: 20,3 m² 0,7 (l/s)/m² = 14,2 l/s 2 osoby x 7 (l/s) na osobu = 14 l/s Součet = 2,2 l/s Chladící zátěž: 20,3 m² 75 W/m² = 1523 W 5,0 2,0 DID312 Údaje k rychlému výběru, strana 12 DID312 3 jednotek Na jednotky: Průtok primárního vzduchu 2,2 3 = 9,4 l/s Chladící výkon = 50 W Maximální možná jmenovitá délka = 1200 mm 3,0 Vzduchotechnické údaje strana 14 Průtok primárního vzduchu na metr založený na nominální délce 9,4 1,2 l/s Rozměry v mm Vybraný typ: Nominální délka: 1200 mm Typ trysek: Každá s průtokem primárního vzduchu l/s DID312-DE-GQ-2--/ Výsledky výpočtu Výkony a komfortní parametry droj Vzorec Výpočet Hodnota Celkový chladící výkon jednotky Rychlý výběr 475 W Chladící výkon na straně vody při 150 l/h Rychlý výběr 354 W Chladící výkon na straně vzduchu Q ges Q WK W Celkový chladící výkon 3 jednotek W Chladící výkon příliš nízký, proto korekce pomocí vyššího průtoku, zkuste 220 l/h Korekční faktor pro 220 l/h strana 13 1,11 Chladící výkon na straně vody při 220 l/h 354 1, W Celkový projektovaný chladící výkon 3 ( ) 1542 W Rozdíl teploty na straně vody Diagram 1 cca 1,5 K Tlaková ztráta na straně vody Diagram 2 cca 3,7 kpa Vzdálenost od anemostatu l = x + h₁ 2 + (3 1,) 3,2 m Rychlost proudění u zdi Diagram 5 v l 0,23 0,9¹ cca 0,23 m/s Rychlost vzduchu v pobytové zóně cca 50 % z v l 0,5 0,23 < 0,12 m/s Teplotní rozdíl Diagram 5 Teplota přívodního vzduchu v pobytové zóně ¹ Viz korekční tabulku na straně 15. t l t Pr 0,072 t Pr t l t Pr 0,072 0,93¹ 0,7 K t R t l 26 0,7 25,3 C 11

12 Rychlý výběr N typ trysky M G M G M G M G M G M G M G M G primární vzduch chlazení topení akustický výkon 2- a 4-trubkový systém 4-trubkový systém p V t Q ges Q WK t W p W Q WH =Q ges t W p W Pr (voda) (voda) (voda) (voda) WA l/s m³/h Pa W W K kpa W K kpa db(a) , , , , , 41 6, , , ,6 1, ,2 0, , , , , , 396 5, ,0 41 6, , , , , ,5 571, , , ,1 1, 42 6,9 0, , , , , , , , , , , ,3 593, , 66 9, , 45 7, ,6 2,1 55,4 0, , , , , ,7 605, ,0 65 9, ,1 603, ,0 740, , , ,2 57, ,1 2,3 701,0 0, , , , , ,1 705, ,4 747, , 747 7, ,4 0, , , , 706 6, ,5 5,2 4,1 1, , , ,2 7 7, ,6 7, , , ,9 26 7, , , ,9 43, ,1 09 7, , 5,6 935,9 1, ,2 13 9, ,5 4, ,0 97 9, ,3 5, ,1 907, , 70, , , ,2 76, ,9 6,1 09 9,6 1, ,4 1114, , , ,2 5, , , ,3 02 9, ,0 1137, , , ,2 914, ,2 6,5 97,5 1, , , ,0 1, , , , ,9 44 Referenční hodnoty, které tvoří základ pro výše uvedenou tabulku, viz strana 13 12

13 Výkon na straně vody Chlazení korekční faktor V WK v l/h N 900 0,73 0,3 0,90 0,96 1,00 1,06 1,11 1,14 1, ,74 0,3 0,90 0,96 1,00 1,06 1,11 1,14 1, ,71 0,1 0,95 0,95 1,00 1,07 1,13 1,16 1, ,70 0,0 0,95 0,95 1,00 1,07 1,13 1,17 1, ,61 0,70 0,4 0,4 0,9 0,95 1,00 1,03 1, ,62 0,70 0,3 0,3 0, 0,94 1,00 1,04 1, ,60 0,69 0,2 0,2 0,7 0,95 1,00 1,04 1, ,59 0,6 0,2 0,2 0,7 0,96 1,00 1,04 1,07 Výchozí hodnoty chlazení t R = 26 C t Pr = 16 C t WVK = 16 C V WK = 150 l/h ( N = 900 až 100) V WK = 220 l/h ( N = 20 až 3000) N Topení korekční faktor V WH v l/h ,79 0, 0,95 1,00 1,06 1,11 1,14 1, ,7 0,7 0,94 1,00 1,07 1,11 1,15 1, ,76 0,6 0,94 1,00 1,07 1,12 1,17 1, ,75 0,5 0,93 1,00 1,0 1,13 1,19 1, ,67 0,76 0,3 0,9 0,95 1,00 1,05 1, ,65 0,75 0,2 0, 0,95 1,00 1,05 1, ,63 0,73 0,1 0,7 0,95 1,00 1,06 1, ,62 0,73 0,1 0,7 0,94 1,00 1,06 1, Výchozí hodnoty - topení t R = 22 C t Pr = 22 C (izotermický) t WVH = 50 C V WH = 60 l/h ( N = 900 až 100) V WH = 90 l/h ( N = 20 až 3000) 1 chlazení 3 topení rozdíl teploty t W v K l/h průtok vody V WK rozdíl teploty t W v K l/h průtok vody V WH chladicí výkon na straně vody Q WK ve W topný výkon na straně vody Q WH ve W 2 chlazení 4 topení , rozdíl tlaku na straně vody p W v kpa N rozdíl tlaku na straně vody p W v kpa 3,0 2,0 1, N průtok vody V WK v l/h průtok vody V WH v l/h

14 Vzduchotechnické údaje Přívodní vzduch 5 Typ trysky Typ trysky 0,60 0,12 h₁ = 0, 1,2 1,6 2 m 0,035 0,50 0, t h1 t Pr 0,030 0,025 v l v m/s 0,40 0,35 0,30 5 V PrN = 12(l/s)/m t l t Pr 0,0 0,07 0,06 0,25 0,05 t l t Pr v h1 v m/s 0,25 0,30 0,20 0,15 5 V PrN = 12(l/s)/m 0,020 0,015 t h1 t Pr 0,20 0, Vzdálenost l popř.. xkrit v m 6 Typ trysky M 9 Typ trysky M 0,70 0,04 0,14 0, h₁ = 0, 1,2 1,6 2 m 1 1, Vzdálenost a popř.. xkrit v m Vzdálenost a popř. a/2+h1 v m 0,012 0,035 0,60 t l t Pr 0,12 t h1 t Pr 0,030 V PrN = 16(l/s)/m 0,50 0, 0,025 v l v m/s 0,40 0,35 0,30 0, , Vzdálenost l popř.. xkrit v m 7 Typ trysky G Typ trysky G 0,0 0,0 0,07 0,06 0,05 0,16 t l t Pr v h1 v m/s 0,30 0,20 0,15 0,25 0, h₁ = 0, 1,2 1,6 2 m 7 V PrN = 16(l/s)/m , Vzdálenost a popř.. xkrit v m Vzdálenost a popř. a/2+h1 v m 0,020 0,01 0,014 0,012 0,035 t h1 t Pr 0,70 t l t Pr 0,14 t h1 t Pr 0,030 0,60 0,12 0,025 0,50 V PrN = 25 (l/s)/m 20 0, V PrN = 25 (l/s)/m 20 v l v m/s 0, ,0 t l t Pr v h1 v m/s 0,30 0, ,020 t h1 t Pr 0,35 0,30 0,25 1 1, Vzdálenost l popř.. xkrit v m Pro diagramy 5 až použijte průtok primárního vzduchu vztažený na metr nominální délky V PrN. 0,07 0,06 0,05 0,20 0,15 0, 1 1, Vzdálenost a popř.. xkrit v m Vzdálenost a popř. a/2+h1 v m Korekční tabulka pro diagramy 5 až viz strana 15 nahoře. 0,015 0,012 14

15 Vzduchotechnické údaje Odvod vzduchu Korekční tabulka pro diagramy 5 až, na straně 14 Korekce pro hodnoty diagramu v závislosti na délce jednotky N v mm v l, v h1 z diagramu 0,90 0,95 1,00 1,04 1,0 1,12 1,15 1,1 t l t Pr, t h1 t Pr z diagramu 0,93 0,97 1,00 1,02 1,03 1,04 1,04 1,04 Udané rychlosti proudění v l a v h1 platí při stejnoměrném rozdělení zdrojů tepla v místnosti. Při silně asymetrickém uspořádání může dojít k odpovídajícím odchylkám. DID312 Odvod vzduchu V Ext p t WA v l/s v m³/h v Pa v db(a) < 36 3 < <

16 Informace pro objednání Stručný popis Stropní indukční vyústě s vysokými tepelnými výkony pro systémy voda-vzduch. Vhodné pro zabudování v rovině stropu v místnostech o výškách od cca 2,6 do 4,0 m. Skládají se ze skříně se závěsnými spojkami, připojovacího krčku, nehořlavých trysek a dvou výměníků tepla. vláštní charakteristické znaky: Čtyři varianty designu indukční mřížky Vertikálně uložené výměníky s kondenzační vanou pro nižší teploty chladící vody Výměník tepla pro 2- nebo 4-trubkové systémy K dodání také jako kombinace přívod-odvod vzduchu Varianty trysek ve třech velikostech k optimální indukci podle potřeby. Připojovací hrdla vody s hladkým 12 mm venkovním průměrem. Varianty vyústí: připojovací hrdlo na straně vody s G ½ venkovního závitu, ploché těsnění kombinace přívodního-odvodního vzduchu s dodatečným připojovacím hrdlem pro odvod vzduchu Materiály: Skříň, čelní rám a plech s tryskami z pozinkovaného ocelového plechu. Výměník tepla z měděných trubek a hliníkových lamel. Rám a lamely indukční mřížky (G,GQ) z hliníkových profilů. Perforovaná indukční mřížka (R/Q) z pozinkovaného ocelového plechu. Viditelné plochy indukční vyústi opatřené práškovým vypalovacím lakem čistě bílým (RA 90) nebo v jiném barevném odstínu RA. Výměník tepla volitelně černý (RA 9005), plech s tryskami opatřený černým vypalovacím lakem (RA 9005). Objednací klíč DID312 - DE - GQ AV - A1 / / P1 / RA 9016 / G měny vyhrazeny Všechna práva vyhrazena TROX GmbH (2/2012) yp Indukční mřížka -G lamely dlouhé -GQ lamely příčné -R děrovaný plech kruhový -Q děrovaný plech čtvercový Výměník -2 2-trubkový systém -4 4-trubkový systém arianty trysek - -M -G Uspořádání skříně a připojovacích hrdel -¹ -R -M -MR -R -RR¹ rdlo odvodního vzduchu Bez, žádný údaj -AV vpředu -AH vzadu odní přípojky Koncová trubka Ø12 hladká, žádný údaj -A1 s vnějším závitem G1/2, ploché těsnění Celková délka (čelní vyúsť) x jmenovitá délka Kombinace přívod-odvod vzduchu Příklad objednávky Výrobek: TROX Typ: DID312-DE -GQ AV -A1 / / P1 / RA 9016 / G Šířka čelní výusti Nekrytý povrch² Opatřený práškovým vypalovacím lakem, bílým (RA 90, stupeň lesku 50 %), žádný údaj P1 opatřený práškovým RA... Barva Pouze pro P1 RA 9006 stupeň lesku 30 % RA... ostatní barvy, stupeň lesku 70% Povrch výměníku tepla Neupravený, žádný údaj G3 černý dle RA 9005 ¹ Možná také kombinace přívod-odvod vzduchu ² Barvy dle stupnice RA CASSIC 16
