1 VZDUCHOVÉ FILTRY a filtrační zařízení Produktový katalog

2 KS Klima-Service Naším cílem i posláním je produkovat výrobky, které ochraňují zdraví člověka a současně splňují deklarované parametry evropských mezinárodních norem a jpřísnější ekologické předpisy ve vztahu k životnímu prostředí. V roce 1993 založili manželé Jiří a Liana Besedovi společnost KS Klima-Service, která se stala výhradním zástupcem německé společnosti KS Klima-Service GmbH a začala dovážet vzduchové filtry na český a slovenský trh. V roce 1995 firma rozjela i vlastní výrobu jprve jednodušších filtrů, poté i technologicky náročnějších kapsových filtrů, filtrů s aktivním uhlím a následně vysoce účinných HEPA filtrů. Z důvodu zvýšení důvěryhodnosti a získání významných zakázek dochází v roce 1997 k založení akciové společnosti KS Klima-Service a.s. Akciová společnost KS Klima-Service zahájila v dubnu 18 provoz v prostorách nového výrobního závodu na adrese Evropská 710, Příbram II. V areálu je soustředěn celý výrobní závod, sklady, administrativa a zákaznické a prezentační centrum se vzorkovou síní. Za dobu svého působení prošla velkými změnami, vyústěných k realizaci nového moderního výrobního závodu. Základní filozofií zakladatele firmy byla vždy velká kvalita produktů poskytovaných s maximální službou a péčí zákazníkům. Tuto filozofii převzalo i nové vedení, které ji úspěšně aplikuje a rozvíjí dods. Vedení společnosti zaměřuje dlouhodobou strategii KS Klima-Service, a.s. na rozvoj, růst a posilování dobrého jména společnosti na českém i zahraničním trhu v oboru výroby vzduchových filtrů a filtračních zařízení. Dostatek výrobních a skladovacích prostor v nové moderní výrobní hale přispěl především ke zvýšení zákaznického komfortu a zlepšení pracovních podmík pro zaměstnance. Poslání Akciová společnost KS Klima-Service chce svým moderním a zodpovědným způsobem řízení zabezpečit pro své zákazníky ty jlepší služby v oblasti vývoje, výroby a dodávek vzduchových filtrů a filtračních zařízení. Naším cílem i posláním je produkovat výrobky, které ochraňují zdraví člověka, jsou součástí moderních výrobních technologií a současně splňují jpřísnější ekologické předpisy ve vztahu k životnímu prostředí. tým KS Klima-Service, a.s. Nový výrobní závod Evropská 710, Příbram II Nový výrobní závod Evropská 710, Příbram II OBSAH Klasifikace vzduchových filtrů 4 Základní přehled produktů KS Klima-Service 5 Filtrační technika třídění filtrů do filtračních skupin 6 Vysvětlivky 8 Filtrační média 9 KS PPI 10/6 a PPI 10/10 10 KS H 6 11 KS 15/ a KS 15/ KS B/2 a KS B/ KS 15/350 a KS 15/ KS A/300 a KS A/ KS A/5 G 16 KS A/5 G10 Viledon 17 KS Glas 1 a KS Glas 2 18 KS Glas C a Glas KS PA Grün 2, KS PA Grün 3, KS PA Grün 4 Filtrační média VS LAK 21 KS AFVH podlahový předfiltr 22 Kapsové filtry 23 KS PAK Premium 24 KS PAK 85 E, F7 25 KS PAK 25 a KS PAK KS PAK 45 a KS PAK KS PAK KS PAK KS PAK KS PAK KS PAK 45 a KS PAK 62 skelné vlákno 32 KS PAK 85 skelné vlákno 33 KS PAK 95 a KS PAK 98 skelné vlákno 34 KS PAK AST/2 a KS PAK AST 35 KS PAK SAM-G4 a KS PAK SAM-M5 36 KS PAK DR-G3 37 KS PAK DR-G4 38 KS PAK 35 L 39 Rámečkové filtry KS Z1/2, KS Z1 a KS Z2 41 KS PR- 42 KS PR NEW 43 KS PL KS PL-5 45 KS PL-10 a KS PL- 46 KS PL-F 47 KS W 50, G4; KS W, G4 a KS W 150, G4 48 KS W 50, M5; KS W, M5 a KS W 150, M5 49 KS W 50, M6 50 KS W 50, F7 51 KS MPS, M6, F7, F9 52 KS MPP 96/5 53 KS MPP 96/6 a KS MPP 96/7 54 KS MPP 96/8 55 KS MPP 96/9 56 KS MA 12,5, KS MA, KS MA 25 a KS MA KS GTA 0 a KS GTA MACROFALT a MACROPAC 59 Kompaktní filtry KS FP M6-F9 61 KS FP V3 62 KS FP E10-H13 63 Články TMP pro plynové turbíny M6-F7 64 Články TMP, TMPC pro plynové turbíny F8-E10 65 Absolutní filtry pro mikročástice 66 KS BESTFIL (HEPA) 67 Ultrafiltr CR 68 Ultrafiltry N 69 JP a JK 70 JG a JKG 71 Filtrační vložky průmyslová filtrace 72 Komponty pro čisté prostory 73 Přívodní tlakové stropy CG s laminarizátorem 74 KS Čisté nástavce 75 Filtrační jednotky pro osazení do VZT potrubí 76 Filtrační jednotky KS BK 77 Speciální jednotky s vícestupňovou filtrací 78 KS NICE AIR 79 Filtrační jednotky NG Dvoufázová kombinace filtrů M6-F9 81 Bezpečnostní skříň KS BZV 82 Ukládací rámy 83 Ukládací rámy KS RA 84 Ukládací rámy KS RS 1 85 Adsorpční filtry s aktivním uhlím 86 KS KOPA a KS KOPA-BIG 87 KS BD 88 KS BD BIG 89 Odsiřovací jednotka SULOFF 90 AFP 91 Pal Filtr KS WA 92 PL-CARB 93 Neimpregnované aktivní uhlí 94 Impregnované aktivní uhlí 95 Příslušenství 96 Manometry pro měření tlakové ztráty 97 Environmentální profil 99 Výroba, vývoj a výzkum Reference 102

3 Nová mezinárodní klasifikace vzduchových filtrů dle ČSN EN 779:12 a ČSN EN 1822:10 Produkty Základní přehled produktů KS Klima-Service 4 5 Skupina filtrů Hrubý prach Středně hrubý prach EN 779 Střední stupeň odlučivosti (A m ) Střední stupeň účinnosti (E m ) Minimální účinnost Třída filtrace syntetického prachu (%) částic 0,4 µm (%) [M.E. u částic 0,4 µm (%)] G1 50 < A m < 65 G2 65 < A m < G3 < A m < 90 G4 90 < A m M5 < E m < Filtrační média Polyuretan Přírodní latexové vlákno Syntetické vlákno Skelné vlákno Filtry pro větrání, vzduchotechniku a klimatizaci Kapsové filtry Kapsové filtry speciální Rámečkové filtry Kompaktní filtrační články Jemný prach M6 < E m < F7 < E m < F8 90 < E m < EPA, HEPA, ULPA filtry Kompaktní filtry absolutní filtry pro mikročástice Komponty pro čisté prostory F9 95 < E m 70 EN 1822 Celková hodnota pro MPPS částice (0,1 0,3 µm) Integrální hodnota pro MPPS částice (0,1 0,3 µm) Adsorpční filtry pro odloučení plynných škodlivin a zápachů adsorpční filtry s aktivním uhlím Skupina filtrů Třída filtrace Účinnost (%) Průnik (%) Účinnost (%) Průnik (%) E Skupina E EPA E E 12 99,5 0,5 H 13 99,95 0,05 99,75 0,25 Skupina H HEPA H 14 99,995 0,005 99,975 0,025 U 15 99, , , ,002 5 Reaktivace aktivního uhlí Zabezpečujeme kompletní servis všech systémů s aktivním uhlím Speciální filtrační zařízení a příslušenství Filtrační jednotky do potrubí Příslušenství - ukládací rámy Speciální filtrační jednotky s vícestupňovou filtrací Manometry Filtry pro průmyslovou filtraci Skupina U ULPA U 16 99, , , , U 17 99, , , ,0001

4 6 TECHNIKA 7 Třídění filtrů do filtračních skupin Skupina filtru Třída filtrace Vlastnosti na příkladu Doporučení pro použití vzduchových filtrů Typ filtru KS Skupina filtru Třída filtrace Vlastnosti na příkladu Doporučení pro použití vzduchových filtrů Typ filtru KS odloučených látek odloučených látek G Filtry pro hrubý prach G1 G2 l i s t y H m y z Pouze pro jjednodušší použití (např. jako ochrana před hmyzem). KS PL KS GLAS Z E, H Filtry pro mikročástice E10 E11 Z á r o d k y Tabákový kouř Koncové filtry pro prostory s vysokými požadavky (např. pro laboratoře a mocnice) Ultrafiltr N, CR T M P Účinné pro částice > 10 μm ČSN EN 779:12 Filtry u nichž byla zjištěna Textilní vlákna P í s e k Létavý popílek KS PR KS PR NEW KS MA Účinné pro částice > 0,01 μm ČSN EN 1822:10 Účinnost pro MPPS částice Kouř kysličníků kovů Viry na nosných částicích Koncové filtry pro čisté prostory tříd > ISO 7 ve farmaceutickém, potravinářském, optickém průmyslu a v průmyslu lehkého strojírenství NG, KS BESTFIL Hepatex PB - Red Hepatex PB - Yellow hodnota střední účinnosti Vodní kapky KS BK (0,1-0,3 μm) 85-99,95% S a z e KS Čisté nástavce menší ž % pro částice 0,4 μm. G3 G4 V l a s y Květní pyl P y l M l h a Odpadní vzduch ze stříkacích kabin a kuchyní Ochrana proti zčištění pro klimatizační a kompaktní přístroje (např. okenní klimatizace, ventilátory) Předfiltry pro filtrační třídy F7 až F8 (nutné pouze u silně zčištěného vstupního vzduchu) Předfiltry a filtry cirkulujícího vzduchu pro zařízení civilní ochrany Filtrační média KS PAK 25, 35 KS GLAS Z KS W KS GT KS PR KS PR NEW KS PL Filtrační média E12 H13 Olejový kouř ve stavu vzniku Aerosol - mikročástice Radioaktivní aerosol Zbytky výparů z mořské soli Koncové filtry pro mocnice s vyššími požadavky, avšak bez předpisu o zkoušce těsností Koncové filtry pro prostory v potravinářském, elekronickém, farmaceutickém a foliovém průmyslu Filtry odvodního vzduchu v zařízeních jaderné techniky Koncové filtry pro čisté prostory tříd > ISO 5 Koncové fitry v civilních ochranných zařízeních KS FP CR, NG Hepatex PB - yellow, galss KS BESTFIL Ultrafiltr N KS Čisté nástavce KS MA KS BK H14 Aerosol - mikročástice Koncové filtry pro čisté prostory tříd > IS0 3 CR, CRM M, F Filtry pro jemný prach Účinné pro částice > 1 μm ČSN EN 779:12 Filtry u nichž byla zjištěna M5 V ý t r u s y Cementový prach Částice, které způsobují skvrny bo usazování prachu Filtry venkovního vzduchu pro prostory s jnižšími požadavky (např. dílenské haly, skladovací prostory, garáže) Předfiltry pro třídy filtrace F8 a F9 KS PAK 45, 55 KS W KS PR NEW KS PAK AST Filtrační média U Filtry pro mikročástice ČSN EN 1822:10 U15 U16 U17 V i r y Koncové filtry pro čisté prostory tříd > IS0 2 Koncové filtry pro čisté prostory tříd > IS0 1 Aerosol - mikročástice Koncové filtry pro čisté prostory tříd > IS0 3 Koncové filtry pro čisté prostory tříd > IS0 2 Koncové filtry pro čisté prostory tříd> IS0 1 N, NG KS Čisté nástavce CR, CRM N, NG, JM hodnota střední účinnosti od KS BK Účinnost pro MPPS částice % do hodnoty menší ž % pro částice 0,4 μm. M6 F7 F8 F8 F9 Větší bakterie Zárodky na nosných částicích Nahromaděné saze Tzv. prach procházející plícemi PM 2,5 - prach Cementový prach (jemná frakce) Tabákový kouř (hrubé frakce) Kouř kysličníků kovů (hrubé frakce) Olejový kouř B a k t e r i e Vstupní filtry pro prostory s nízkými požadavky (např. prodejní prostory, určité výrobní prostory) Předfiltry pro třídy filtrace F9 a E10 Filtry odvodního vzduchu před výměníky tepla Filtry cirkulujícího vzduchu ve větracích centrálách Koncové filtry v klimatizačních zařízeních pro střední nároky, např. obchodní domy, kanceláře a určité výrobní prostory Předfiltry pro třídy filtrace E11 a E12 Koncové filtry v klimatizačních zařízeních pro vyšší nároky, např. kanceláře, výrobní prostory, rozvodné centrály, laboratoře Zařízení vnějšího vzduchu v mocnicích Centrály výpočetní techniky Předfiltry pro třídy filtrace H13, H14 Předfiltry pro adsorpční filtry (např. filtry s aktivním uhlím) Předfiltry ve farmaceutickém průmyslu (dbát na certifikační předpisy) KS PAK 62 KS W, KS MPP KS FP KS GT KS BK T M P KS PAK 85, 95 KS W, KS MPP KS FP KS GLAS C N KS BK T M P KS PAK 95, 98 J P - B l u e KS FP hepatex PB - Blue Ultrafiltr N KS FP-P KS BK KS MPP T M P (0,1-0,3 μm) 99, , % A Filtry s aktivním uhlím Není normováno Filtry pro absorpci plynů Není normováno Aktivní uhlí (impregnované) Impregnované aktivní uhlí, polymery Lehké těkavé uhlovodíky VOC S Asfaltové, dehtové, benzínové a kerosinové výpary Výpary rozpouštědel Tělesné, civilizační a mocniční zápachy Potravinářské, kuchyňské a hnilobné zápachy Kyselé stopové plyny SO2, S04, NO2, NOx HCl, H 2 SO 4, H 2 S, HF, Cl 2 Aminy N H 3, NH 4 NMP, HMDS Odlučování zápachů na letištích, v kancelářských a správních budovách, hotelích, mocnicích Zlepšení IAQ Snížení SBS (Syndromu mocných budov) Filtrace přívodního vzduchu v mikroelektronice Odstranění škodlivých plynů z cirkulujícího vzduchu Filtrace přívodního vzduchu pro řídící střediska a počítačové prostory (např. na letištích) Filtry přívodního a cirkulujícího vzduchu pro rozvodné ústředny a dispečinky v korozivním prostředí Filtry přívodního a cirkulujícího vzduchu pro mikroelektroniku Filtry přívodního a cirkulujícího vzduchu pro muzea, historické archivy a knihovny Filtrace cirkulujícího vzduchu v mikroelektronice KS AFP-AZ KS BD KS KOPA KS AFP-AZ DUO KS NICE air KS BD BIG KS KOPA BIG KS WA KS AFP-AS KS BD KS KOPA KS AFP-AA KS BD BIG KS KOPA BIG

5 VYSVĚTLIVKY MÉDIA 8 9 Farmacie, čisté prostory Oblast s jvyššími nároky na čistotu: mocnice, výrobny léků, výzkumná lékařská pracoviště, farmaceutický průmysl, elektrotechnický průmysl, výzkumné ústavy. Servis PLUS Součástí dodávky nabízíme celkový servis a údržbu vzduchotechnického zařízení. HVAC Topení, větráni a klimatizace. Ucelená řada vysoce kvalitních vzduchových filtrů zajišťuje optimální větrání pracovních, obytných, komerčních a kancelářských prostor. Vysoká účinnost Filtr s vysokou účinností odloučení prachových částic, aerosolů, olejové mlhy bo zápachů a plynů. Nízká ergetická náročnost Optimální hodnoty filtru nízká počáteční tlaková ztráta, velká filtrační plocha, prodloužená doba nasazení. Hygienicky závadný Hygienické posouzení Státním zdravotním ústavem v ČR. Potravinářství Využití v potravinářském průmyslu mlékárny, výroby sýrů, masná výroba, výroba nápojů. Filtrační média z polyuretanu jsou vysoce odolná proti vlhkosti a jsou plně regerovatelná. Struktura filtračního média KS PPI (měkká pěnová hmota) je odolná proti namáhání, umožňuje mimořádně vysoké náběhové rychlosti při nízkých tlakových ztrátách. Široký sortiment speciálních filtračních médií z polyuretanu, přírodních latexových vláken ze syntetických i skelných vláken pro předfiltraci i hlavní filtraci ve vzduchotechnických a klimatizačních zařízení. Filtrační média dodáváme v rolích bo v libovolných přířezech. Filtrační média z přírodních latexových vláken H6 jsou určena pro filtraci hrubých prachových částic. Jsou dodávána v tloušťkách, 30 a mm. Používají se především v potravinářství a lékařství. Filtrační média ze syntetických vláken se skládají z uspořádaně poskládaných tkaných zkroucených vláken rozdílné tloušťky, která jsou zpevněna umělým pojivem (bo termicky) do pevného a stabilního filtračního rouna. Nasazují se jako předfiltr bo 1. stupeň filtrace do klimatizačních a větracích jednotek. Používají se na filtraci hrubých a jemých prachových částic. Filtrační média ze sklených vláken se skládají z elastických, kroucených, uspořádaně poskládaných skelných vláken, která jsou v místě styku fixována speciálním plastem. Se snižující se tloušťkou vlákna se filtrační médium směrem ke straně čistého vzduchu zhušťuje a zjemňuje. Tím je dosaženo vysokého stupně odloučení a velké hromaditelnosti prachu. Pro lepší vázání a odlučování částic jsou některá média nasycena závadným prostředkem pro vázání prachu. Podlahové filtry z recyklovaného papíru pro záchyt kapek barvy při stříkání. Venturiho efekt v kombinaci se změnami směru vzduchu, v němž jsou obsaženy částečky barev umožňuje efektivní a vysoce účinnou ochranu. Všechny typy jsou sestaveny ze dvou skládaných kartonů. Otvory v přední stěně jsou umístěny asymetricky oproti otvorům ve stěně zadní. Při průchodu vzduchu filtrem dochází ke změně jeho proudění ve všech třech osách. V zadní stěně tvořené hlubšími záhyby tvaru V vznikají kapsy, ve kterých se zachycují oddělené kapalné částice. Jsou nasazovány samostatně bo jako předfiltr u vícestupňových filtračních systémů na odtazích v lakovnách. Průmysl Filtr splňující požadavky pro záchyt atmosférického prachu a škodlivých zápachů v průmyslových provozech potravinářství, automobilovém průmyslu, chemickém průmyslu, strojírenství.

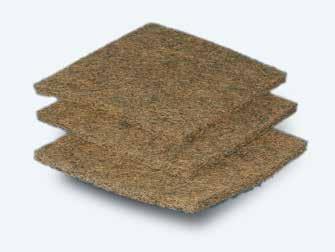

6 KS PPI 10/6 a PPI 10/10 Filtrační média polyuretan KS H 6 Filtrační médium přírodní latexové vlákno MÉDIA G1 přířezy a plotny ano G3 přířezy ano částečně V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Médium je vysoce odolné proti vlhkosti a je plně regerovatelné. Struktura filtračního média PPI je odolná proti namáhání, umožňuje mimořádně vysoké náběhové rychlosti při nízkých tlakových ztrátách. Média PPI jsou retikulované PU pěny na polyesterové bázi. Síťová struktura je plně otevřená a obsahuje žádné uzavřené buňky. Toho se dosahuje při tepelném retikulačním procesu (síťování, mřížkování, praskání, zvrásnění), při kterém se všechny buněčné membrány, které zůstaly po vypěnění, rozbijí a splynou s buněčnými žebry. Druhy PPI: pěna se střední tuhostí při stlačení pěna s vyšší tuhostí při stlačení pěna s lepší ohnivzdornou vlastností a odpovídá normě MVSS 302 PPI 30 PPI 45 PPI dle požadavku Nasazují se jako předfiltr bo 1. stupeň filtrace do klimatizačních a větracích jednotek. PPI 10/6 PPI 10/10 Polyuretan Objemový průtok [m 3 /h/m 2 ] Skládkováním bo spalováním Účinnost dle ISO ISO COARSE 30% ISO COARSE 30% Technická data Měrná jednotka PPI 10/6 PPI 10/10 G1 G1 Střední odlučivost (A m ) dle EN 779:12 % > 50 > 50 Jmenovitý průtok vzduchu m 3 /h/m Počáteční tlaková ztráta při jmenovitém zatížení Pa 25 Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C Filtrační médium z přírodních latexových vláken pro filtraci hrubých prachových částic. Je dodáván v tloušťkách, 30 a mm. Používá se především v potravinářství, v mlékárenské výrobě a lékařství. Přírodní latexové vlákno. Skládkováním bo spalováním v odpovídajících spalovnách. H 6 Objemový průtok [m 3 /h/m 2 ] Účinnost dle ISO ISO COARSE 50% Technická data Měrná jednotka H 6 G3 Střední odlučivost (A m ) dle EN 779:12 % 90 Jmenovitý průtok vzduchu m 3 /h/m Počáteční tlaková ztráta při jmenovitém zatížení Pa 35 Doporučená koncová tlaková ztráta Pa 0 Maximální teplotní odolnost C

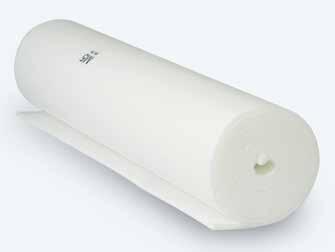

7 KS 15/ a KS 15/150 Filtrační média syntetická vlákna KS B/2 a KS B/290 Filtrační média syntetická vlákna MÉDIA G2 role, přířezy G3, G4 role, přířezy V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Nová syntetická filtrační média se skládají z uspořádaně poskládaných tkaných zkroucených syntetických vláken rozdílné tloušťky, která jsou zpevněna umělým pojivem (bo termicky) do pevného a stabilního filtračního rouna s progresivním zhuštěním k výstupní straně. Nasazují se jako předfiltr bo 1. stupeň filtrace do klimatizačních a větracích jednotek. Používají se na filtraci hrubých prachových částic. Syntetické vlákno Skládkováním bo spalováním v odpovídajících spalovnách. 15/ 15/150 Účinnost dle ISO ISO COARSE % ISO COARSE % Technická data Měrná jednotka 15/ 15/150 G2 G2 Střední odlučivost (A m ) dle EN 779:12 % Jmenovitý průtok vzduchu m 3 /h/m Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C 90 Objemový průtok [m 3 /h/m 2 ] Filtrační média se skládají z uspořádaně poskládaných tkaných zkroucených syntetických vláken rozdílné tloušťky, která jsou zpevněna umělým pojivem (bo termicky) do pevného a stabilního filtračního rouna s progresivním zhuštěním k výstupní straně. y mají díky progresivní konstrukci vláken extrémně nízké tlakové ztráty a vysokou hromaditelnost prachu. Nasazují se jako předfiltr bo 1. stupeň filtrace do klimatizačních a větracích jednotek. Syntetické vlákno Skládkováním bo spalováním v odpovídajících spalovnách. B/2 B/290 Účinnost dle ISO ISO COARSE 50% ISO COARSE % Technická data Měrná jednotka B/2 B/290 G3 G4 Střední odlučivost (A m ) dle EN 779:12 % 90 > 90 Jmenovitý průtok vzduchu m 3 /h/m Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C Objemový průtok [m 3 /h/m 2 ]

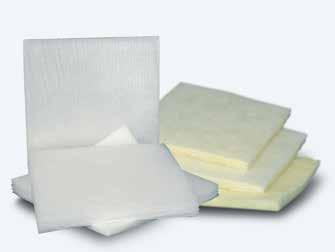

8 KS 15/350 a KS 15/500 Filtrační média syntetická vlákna KS A/300 a KS A/500 Filtrační média syntetická vlákna MÉDIA G3, G4 role, přířezy M5 role, přířezy V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Filtrační média se skládají z uspořádaně poskládaných tkaných zkroucených syntetických vláken rozdílné tloušťky, která jsou zpevněna umělým pojivem (bo termicky) do pevného a stabilního filtračního rouna s progresivním zhuštěním k výstupní straně. y mají díky progresivní konstrukci vláken extrémně nízké tlakové ztráty a vysokou hromaditelnost prachu. Nasazují se jako předfiltr bo 1. stupeň filtrace do klimatizačních a větracích jednotek. Syntetické vlákno Skládkováním bo spalováním 15/350 15/500 Účinnost dle ISO ISO COARSE 50% ISO COARSE % Technická data Měrná jednotka 15/350 15/500 G3 G4 Střední odlučivost (A m ) dle EN 779:12 % 90 > 90 Jmenovitý průtok vzduchu m 3 /h/m Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C Objemový průtok [m 3 /h/m 2 ] Filtrační médium ze syntetických vláken rozdílné tloušťky, tepelně upravené a zpevněné pojivem s prostředkem pro vázání prachu. Zhuštění vláken směrem k výstupní straně materiálu umožňuje efektivně využít celou tloušťku k záchytu prachu. Nasazují se jako předfiltr bo 1. stupeň filtrace do klimatizačních a větracích jednotek a jako stropní filtry v lakovacích kabinách a stříkacích boxech. Syntetické vlákno Skládkováním bo spalováním A/300 A/500 Účinnost dle ISO ISO epm10 50% ISO epm10 50% Technická data Měrná jednotka A/300 A/500 M5 M5 Střední účinnost (E m ) pro částice 0,4 μm dle EN 779:12 % Jmenovitý průtok vzduchu m 3 /h/m Počáteční tlaková ztráta při jmenovitém zatížení Pa 70 Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C Objemový průtok [m 3 /h/m 2 ]

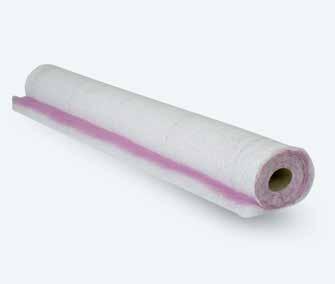

9 KS A/5 G Filtrační médium syntetická vlákna, stropní filtr KS A/5 G10 Viledon Filtrační médium syntetická vlákna, stropní filtr MÉDIA M5 role, přířezy M5 role, přířezy V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Speciální jemná filtrační média jsou vyrobena ze syntetických vláken progresivně zhuštěných, která jsou zpevněna umělým pojivem (bo termicky) do pevného a stabilního filtračního rouna s progresivním zhuštěním k výstupní straně. Na straně čistého vzduchu jsou fixována speciální plastovou ochrannou mřížkou. je nasycen prostředkem pro vázání prachu. Nasazují se jako stropní filtry v lakovacích kabinách a stříkacích boxech s jvyššími nároky na čistotu bez úniku vláken. Syntetické vlákno Skládkováním bo spalováním A/5 G Účinnost dle ISO ISO epm10 50% Technická data Měrná jednotka A/5G M5 Střední účinnost (E m ) pro částice 0,4 μm dle EN 779:12 % Jmenovitý průtok vzduchu m 3 /h/m Počáteční tlaková ztráta při jmenovitém zatížení Pa 110 Doporučená koncová tlaková ztráta Pa 450 Maximální teplotní odolnost C Objemový průtok [m 3 /h/m 2 ] Speciální jemná filtrační média jvyšší kvality jsou vyrobena ze syntetických vláken progresivně zhuštěných, která jsou zpevněna umělým pojivem (bo termicky) do pevného a stabilního filtračního rouna s progresivním zhuštěním k výstupní straně. je nasycen prostředkem pro vázání prachu. Médium je na straně čistého vzduchu fixováno plastovou ochrannou mřížkou pro zamezení úletu vlákék média. Nasazují se jako stropní filtry v lakovacích kabinách a stříkacích boxech s jvyššími nároky na čistotu bez úniku vláken. Syntetické vlákno Skládkováním bo spalováním A/5 G10 Účinnost dle ISO ISO epm10 50% Technická data Měrná jednotka A/5 G10 Viledon M5 Střední účinnost (E m ) pro částice 0,4 μm dle EN 779:12 % Jmenovitý průtok vzduchu m 3 /h/m Počáteční tlaková ztráta při jmenovitém zatížení Pa 130 Doporučená koncová tlaková ztráta Pa 450 Maximální teplotní odolnost C Objemový průtok [m 3 /h/m 2 ]

10 KS Glas 1" a KS Glas 2" Filtrační média skelná vlákna KS Glas C a KS Glas 300 Filtrační média skelná vlákna; vysoká teplotní odolnost MÉDIA G2, G3 role, přířezy M6, G4 role, přířezy V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Filtrační médium KS Glas 1, 2 se skládá z elastických, kroucených uspořádaně poskládaných skelných vláken, která jsou v místě styku fixována speciálním plastem. Pro lepší vázání a odlučování částic je médium nasyceno závadným prostředkem pro vázání prachu. Média se používají jako předfiltry v klimatizačních a větracích jednotkách, především pro záchyt hrubých prachových částic v průmyslu, skladovacích a výrobních halách. Skelné vlákno Skládkováním bo spalováním Glas 1" Glas 2" Objemový průtok [m 3 /h/m 2 ] Účinnost dle ISO ISO COARSE % ISO COARSE % Technická data Měrná jednotka Glas 1 Glas 2 G2 G3 Střední odlučivost (A m ) dle EN 779:12 % Jmenovitý průtok vzduchu m 3 /h/m Počáteční tlaková ztráta při jmenovitém zatížení Pa 15 Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C Filtrační médium Glas C je vyrobeno ze skelných vláken a vyniká vysokou teplotní odolností do 190 C. Strana čistého vzduchu má speciální ochrannou vrstvu. Speciální médium Glas 300 je vyrobeno ze skelných vláken s teplotní odolností až 300 C. Glas C se používá pro odloučení jemného prachu v sušících zařízení a vypalovacích pecích. Glas 300 se používá pro výrobu filtrů do sušících a vypalovacích zařízení v automobilovém průmyslu. Skelné vlákno Skládkováním bo spalováním Glas C Glas Objemový průtok [m 3 /h/m 2 ] Účinnost dle ISO ISO COARSE 50% ISO COARSE % Technická data Měrná jednotka Glas C Glas 300 M6 G4 Střední odlučivost (A m ) dle EN 779:12 % > 90 Střední účinnost (E m ) pro částice 0,4 μm dle EN 779:12 % Jmenovitý průtok vzduchu m 3 /h/m Počáteční tlaková ztráta při jmenovitém zatížení Pa 170 Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C 0 300

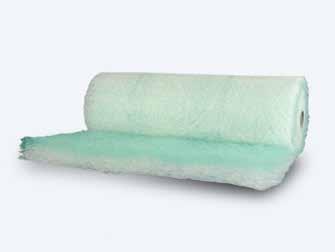

11 KS PA Grün 2", KS PA Grün 3", KS PA Grün 4" Filtrační média Paint Stop, podlahové filtry Filtrační média VS LAK Filtrační média filtr pro lakovny k odloučení přestřiků a barevné mlhy z vodou ředitelných a polyurethanových barev 21 MÉDIA V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. G2, G3 role, přířezy Odlučovač přestřiků barev (Paint stop) vyrobený z progresivně zhuštěných a vysoce elastických, hořlavých skelných vláken. má vysokou hromaditelnost barevných aerosolů od až do g/m 2 a tím i dlouhý servisní interval výměny. Používají se především pro záchyt přestřiků barev, jako tzv. podlahové filtry ve stříkacích boxech. Výrazná zelená barva média značí stranu špinavého vzduchu, tedy nasávací stranu. Takto musí být filtr správně osazen. Skelné vlákno Skládkováním bo spalováním PA 2" PA 3" PA 4" Objemový průtok [m 3 /h/m 2 ] Účinnost dle ISO ISO COARSE % ISO COARSE 50% ISO COARSE % Technická data Měrná jednotka PA Grün 2 PA Grün 3 PA Grün 4 G2 G3 G4 Střední odlučivost (A m ) dle EN 779:12 % Jmenovitý průtok vzduchu m 3 /h/m Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa 130 Maximální teplotní odolnost C Hromaditelnost aerosolů g/m G3 role 0,75 m, role 1 m role 2 m přířezy dle požadavků zákazníka možnost vložení média do plastového bo pozink rámu Filtr je vyroben z filtračního média ze skelných vláken, jenž jsou pravidelně uložena a mají vysokou elasticitu a malou stlačitelnost. Tato unikátní tvarově elastická struktura média umožňuje vysokou jímavost filtru a podporuje provozní bezpečnost nasazených filtrů. Médium dále obsahuje speciální pojivo, které na sebe dokáže navázat přestřiky barvy obsahující vysoký podíl vodní složky. Výrazná fialová barva média značí stranu špinavého vzduchu, tedy nasávací stranu. Takto musí být filtr správně osazen. Filtr VS LAK je jčastěji nasazován na prvním stupni filtrace a zachycuje aerosoly přestřiků barvy (tzv. barevná mlha) včetně suchých částic barvy bo laku. Skelné vlákno Skládkováním VS LAK Účinnost dle ISO ISO COARSE 50% Technická data Měrná jednotka VS LAK G3 Odlučivost dle EN 779:12 % 98 Jmenovitý průtok vzduchu m 3 /h/m Počáteční tlaková ztráta při jmenovitém zatížení Pa 28 Tepelná odolnost média C do 1 C Tloušťka média Objemový průtok [m 3 /h/m 2 ] 3" (cca 7 8 cm) Výměnné plastové (pozink.) rámy v rozměrech dle požadavků, součástí je vždy přířez média Jímavost g/m 2 až Filtrační médium obsahuje silikon (SILIKON FREE)

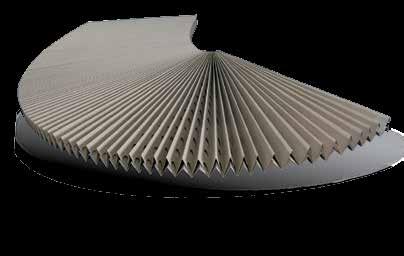

12 22 KS AFVH podlahový předfiltr Filtrační média podlahové filtry desky o různých rozměrech (čtyři typová provedení) 0,68 m 10 m 0,75 m 10 m 0,90 m 10 m 1 m 10 m Kapsové filtry jsou stále jpoužívanější typ filtru ve všech vzduchotechnických zařízeních. Název Kapsový je odvozen od základního stavebního prvku filtru a to kapsy. Kónické provedení kapes dává filtru jlepší vlastnosti, využije % filtrační plochy a sníží se celková počáteční tlaková ztráta kapsového filtru. Nové provedení kapsových filtrů s kónickými kapsami zaručuje úsporu ergetických nákladů díky nižším tlakovým ztrátám a delší době nasazení filtru. Nabízíme možnost dodávky semiproduktů v podobě samotných ušitých kapes bo celých filtračních rukávců pro další zpracování a výrobu kapsových filtrů. Filtrační kapsy i rukávce vyrábíme ze syntetického i sklovláknitého média. Kapsové filtry jsou vyráběny v mnoha variantách provedení od třídy filtrace G3 až F9 dle ČSN EN 779:12. Základním stavebním prvkem je médium filtru. Nejpoužívanějším je syntetické médium. Další možností je sklovláknité médium bo speciálně upravené médium pro prostředí s bezpečím výbuchu. Do prostředí, kde je třeba odstranit zápach je možné nasadit i kapsové filtry se sorpčním médiem. Vývoj filtračních médií pro atmosférický prach přináší nová řešení, např. média s nanovlákny, média s nízkými tlakovými ztrátami, média s vysokou jímavostí, média s antibakterální úpravou bo média s aramidovými vlákny s tepelnou odolností až do 2 C. Také rámeček kapsového filtru nabízí několik variant provedení. Nejstandardnější je provedení z plastu bo pozinku. Další možností je například rezové provedení rámečku. Separátory kapsového filtru jsou buď celoplastové, dřevěné bo pozink provedení. Rozsah rozměrové řady a provedení kapsových filtrů je téměř omezen, což umožňuje jeho nasazení ve vzduchotechnických zařízeních, jak ve straších jednotkách, tak v nových moderních zařízeních pro filtrování vzduchu. Například v potravinářském, chemickém, farmaceutickém průmyslu, v elektrárnách, v lakovacích kabinách, mocnicích, úřadech, hotelech a v mnoha jiných prostorech. Výrobní proces a vstupní komponty pro všechny kapsové filtry jsou nastaveny s ohledem na ergetickou náročnost. 23 V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Ochranný filtr pro záchyt kapek barvy při stříkání. Venturiho efekt v kombinaci se změnami směru vzduchu, v němž jsou obsaženy částečky barev umožňuje efektivní a vysoce účinnou ochranu. Všechny typy jsou sestaveny ze dvou skládaných kartonů. Otvory v přední stěně jsou umístěny asymetricky oproti otvorům ve stěně zadní. Při průchodu vzduchu filtrem dochází ke změně jeho proudění ve všech třech osách. V zadní stěně tvořené hlubšími záhyby tvaru V vznikají kapsy, ve kterých se zachycují oddělené kapalné částice. Jsou nasazovány samostaně bo jako předfiltr u vícestupňových filtračních systémů na odtazích v lakovnách. Skládaný karton z recyklovaného papíru Skládkováním bo spalováním Technická data Měrná jednotka KS AFVH standard Jímavost kg/m 2 18 Účinnost při rychlosti 1 m/s % 98 Počáteční tlaková ztráta při rychlosti 1 m/s na rozměr Zčištěný vzduch kapkami barvy Čistý vzduch Pa 90 Doporučená koncová tlaková ztráta Pa 130 Automatické prošití kónických kapes pro využití celé filtrační plochy kapsového filtru Kapsový filtr - kónická kapsa

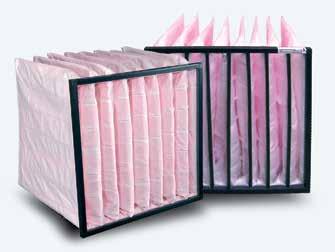

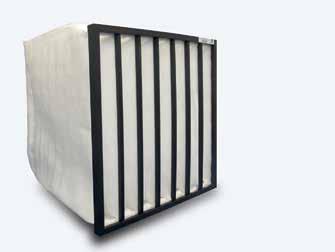

13 KS PAK Premium Vysoká účinnost filtrace splňuje požadavky norem EN 779:12, ISO16890 a VDI 22 KS PAK 85 E, F7 Kapsové filtry nízká ergetická náročnost, vysoká kapacita jímavosti F iltrační média M6, F7, F8, F9 standardní řada EURO, standardní F7 standardní řada EURO, standardní Typy rámů plast standard, pozink na objednání Ergetická třída KS PAK 85 E, F7 A < 1 0 V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. KS PAK PREMIUM je vysoce výkonný filtr vyrobený z nového vícevrstvého filtračního média, které svým uspořádáním umožňuje až dvounásobnou jímavost proti běžně používaným syntetickým filtračním médiím. Speciální konstrukce média zvyšuje filtrační plochu filtru až 2,4 krát. Pro příklad u kapsového filtru ve filtrační třídě F mm / 8 kapes je standardní filtrační plocha filtru přibližně 6,2 m 2, u filtru KS PAK PREMIUM s použitím nového filtračního média je filtrační plocha filtru přibližně 14,8 m 2. Nový kapsový filtr KS PAK PREMIUM je speciálně vyvinut pro záchyt jemného prachu a aerosolů na přívodech vzduchu do kancelářských budov, obchodních center, průmyslových hal, lakovacích Orientační srovnávací tabulka norem EN 779 a ISO pro KS PAK PREMIUM Třída filtrace EN 779 lik a používá se také jako předfiltr VZT jednotek pro zdravotnictví, čisté prostory a farmacii. Filtry KS PAK PREMIUM jsou ideální pro nasazení tam, kde jsou vyžadovány vysoké průtoky a současně dlouhá životnost s vynikající odlučivostí ve třídách filtrace M6 F9 (dle EN 779 a ISO 16890). Unikátní konstrukce filtru umožňuje výrazně snížit počáteční tlakové ztráty a filtr má tímto velmi nízké ergetické náklady při plném zatížení. Filtr ve všech parametrech odpovídá požadavkům norem EN 779:12, ISO a VDI 22. ISO Nominální průtok vzduchu Počáteční tlaková ztráta PM10 PM2,5 PM1 m³/h Pa M6 30% 5% <5% 3 0 F7 85% % 50% F8 95% % 75% F9 95% 90% 85% KS PAK 85 E, F7 kapsový filtr je vyroben z polyesteru se speciální vnitřní strukturou. Mechanicky vázaná vlákna zabraňují šíření a poskytují odolnost vůči vlhkosti a potenciálně škodlivých bakterií a chemikálií. Struktura média má prakticky dvakrát větší filtrační plochu ve srovnání s běžnými kapsovými filtry stejných rozměrů. Tlaková ztráta je snížena až o 30%. Vnitřní povrch poskytuje mnohem více kapacity záchytu prachových částic, životnost filtru se prodlužuje o 30 až %. Tyto přednosti kapsového filtru jsou na úkor výkonu, ale naopak úroveň účinnosti je lepší na všech stupních filtrace. Kapsový filtr KS PAK 85 E, F7 splňuje, požadavky normy EN 779:12, v hodnotách středního stupně účinnosti (E m ), i minimální účinnosti (M.E.) v elektricky vybitém stavu. Filtr je nasazován jako předfiltr, bo jako hlavní filtr pro záchyt jemného prachu v klimatizačních systémech, např. potravinářství, farmaceutické provozy, mocnice a další prostory. Technická data KS PAK 85 E Měrná jednotka KS PAK 85-E mm F7 Střední stupeň účinnosti (E m ) částic 0,4 μm % 99 Minimální účinnost (M.E. u částic 0,4 μm) % 35,6 Jmenovitý průtok vzduchu na filtr o rozměru mm m 3 /h 3 0 Počáteční tlaková ztráta při jmenovitém zatížení Pa 97 Doporučená koncová tlaková ztráta Pa 450 Kapacita záchytu prachu g 526,2 Objemový průtok [m 3 /h/m 2 ] pro rozměr mm

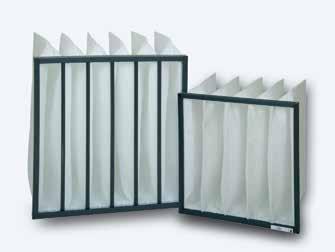

14 KS PAK 25 a KS PAK 35 Kapsové filtry KS PAK 45 a KS PAK 55 Kapsové filtry F iltrační média G3, G4 standardní řada EURO, standardní M5 standardní řada EURO, standardní V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Filtry jsou vyrobeny ze syntetických médií progresivní konstrukce. Filtrační kapsy v kónickém tvaru včetně prošití a zatavení jsou utěsněny do rámečku. Rámeček je plastový, separátory dřevěné bo plastové. Dle požadavků pozink. rámeček a kovové separátory. Velká filtrační plocha a vysoká jímavost. Nasazují se jako předfiltry bo hlavní filtry k odloučení hrubého prachu ve větracích a klimatizačních zařízeních. Syntetické vlákno Skládkováním bo spalováním KS PAK 25, KS PAK 35 Objemový průtok [m 3 /h] pro rozměr mm Účinnost dle ISO ISO COARSE 50% ISO COARSE % Technická data Měrná jednotka KS PAK mm KS PAK mm G3 G4 Střední odlučivost (A m ) dle EN 779:12 % 90 > 90 Jmenovitá náběhová rychlost proudu vzduchu k ploše filtru m/s 0,4 0,4 Jmenovitý průtok vzduchu na filtr o rozměru mm m 3 /h Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost kovový rám (plastový rám) C (75) (75) Moderní filtrační medium ze syntetických vláken uspořádané do kónických kapes umožňuje vyrobit kapsové filtry s dlouhou životností při optimálních tlakových ztrátách a s nízkými ergetickými náklady. Filtry jsou standardně dodávány v celospalitelném provedení s plastovým rámečkem a plastovými bo dřevěnými separátory, bo na přání pozink. rámem a kovovými separátory. Nasazují se jako druhý bo jediný stupeň filtrace pro odlučování jemného prachu ve zdravotnictví, restauracích, hotelech, apod. Syntetické vlákno Skládkováním bo spalováním KS PAK 45 KS PAK 55 Účinnost dle ISO ISO epm10 % ISO epm10 % Technická data Měrná jednotka KS PAK mm KS PAK mm M5 M5 Střední stupeň účinnosti (E m ) částic 0,4 μm % Jmenovitá náběhová rychlost proudu vzduchu k ploše filtru m/s 0,4 0,4 Jmenovitý průtok vzduchu na filtr o rozměru (500) mm m 3 /h Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost kovový rám (plastový rám) C (75) (75) Objemový průtok [m 3 /h] pro rozměr (500) mm

15 KS PAK 62 Kapsový filtr KS PAK 85 Kapsový filtr F iltrační média M6 standardní řada EURO, standardní F7 standardní řada EURO, standardní V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Moderní filtrační medium ze syntetických vláken uspořádané do filtračních kapes v kónickém tvaru včetně prošití a zatavení umožňuje vyrobit kapsové filtry s dlouhou životností při optimálních tlakových ztrátách a s nízkými ergetickými náklady. Filtry jsou standardně dodávány v celospalitelném provedení s plastovým rámečkem a plastovými bo dřevěnými separátory, bo na přání pozink. rámem a kovovými separátory. Nasazují se jako druhý bo jediný stupeň filtrace pro odlučování jemného prachu ve zdravotnictví, restauracích, hotelech, apod. Syntetické vlákno Skládkováním bo spalováním KS PAK 62 Účinnost dle ISO ISO epm10 65% Technická data Měrná jednotka KS PAK mm M6 Střední stupeň účinnosti (E m ) částic 0,4 μm % Jmenovitá náběhová rychlost proudu vzduchu k ploše filtru m/s Jmenovitý průtok vzduchu na filtr o rozměru mm m 3 /h 3 0 Počáteční tlaková ztráta při jmenovitém zatížení Pa 65 Doporučená koncová tlaková ztráta Pa 450 Maximální teplotní odolnost kovový rám (plastový rám) C (75) Objemový průtok [m 3 /h] pro rozměr mm Moderní filtrační medium ze syntetických vláken uspořádané do automaticky šitých kónických kapes umožňuje vyrobit kapsové filtry s dlouhou životností při optimálních tlakových ztrátách a s nízkými ergetickými náklady. Filtry jsou standardně dodávány v celospalitelném provedení s plastovým rámečkem a plastovými bo dřevěnými separátory bo na přání pozink. rámem a kovovými separátory. F7 je jžádanější třída filtrace v řadě kapsových filtrů pro odloučení jemného prachu. Nasazují se jako druhý bo poslední stupeň filtrace pro odlučování jemného prachu v telekomunikačních ústřednách, potravinářství, mocnicích, apod. Syntetické vlákno Skládkováním bo spalováním KS PAK 85 Účinnost dle ISO ISO epm10 75% Technická data Měrná jednotka KS PAK mm F7 Střední stupeň účinnosti (E m ) částic 0,4 μm % 90 Minimální účinnost (M.E. u částic 0,4 μm) % 35 Jmenovitá náběhová rychlost proudu vzduchu k ploše filtru m/s 0,15 Jmenovitý průtok vzduchu na filtr o rozměru mm m 3 /h 3 0 Počáteční tlaková ztráta při jmenovitém zatížení Pa 75 Doporučená koncová tlaková ztráta Pa 450 Maximální teplotní odolnost kovový rám (plastový rám) C (75) Objemový průtok [m 3 /h] pro rozměr mm

16 KS PAK 95 Kapsový filtr KS PAK 98 Kapsový filtr F iltrační média Třída filtrace dle ČSN EN 779:12 F8 standardní řada EURO, standardní Třída filtrace dle ČSN EN 779:12 F9 standardní řada EURO, standardní Moderní filtrační medium ze syntetických vláken uspořádané do filtračních kapes v kónickém tvaru včetně prošití a zatavení umožňuje vyrobit kapsové filtry s dlouhou životností při optimálních tlakových ztrátách a s nízkými ergetickými náklady. Filtry jsou standardně dodávány v celospalitelném provedení s plastovým rámečkem a plastovými bo dřevěnými separátory bo na přání pozink. rámem a kovovými separátory. Nasazují se jako druhý bo poslední stupeň filtrace pro odlučování jemného prachu v telekomunikačních ústřednách, potravinářství, mocnicích, apod. Syntetické vlákno KS PAK Objemový průtok [m 3 /h] pro rozměr mm Moderní filtrační medium ze syntetických vláken uspořádané do filtračních kapes v kónickém tvaru včetně prošití a zatavení umožňuje vyrobit kapsové filtry s dlouhou životností při optimálních tlakových ztrátách a s nízkými ergetickými náklady. Filtry jsou standardně dodávány v celospalitelném provedení s plastovým rámečkem a plastovými bo dřevěnými separátory bo na přání pozink. rámem a kovovými separátory. Nasazují se jako druhý bo poslední stupeň filtrace pro odlučování jemného prachu v telekomunikačních ústřednách, potravinářství, mocnicích, apod. Syntetické vlákno KS PAK Objemový průtok [m 3 /h] pro rozměr mm V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Skládkováním bo spalováním Účinnost dle ISO ISO epm10 % Technická data Měrná jednotka KS PAK mm F8 Střední stupeň účinnosti (E m ) částic 0,4 μm % Minimální účinnost (M.E. u částic 0,4 μm) % 55 Jmenovitá náběhová rychlost proudu vzduchu k ploše filtru m/s 0,19 Jmenovitý průtok vzduchu na filtr o rozměru mm m 3 /h 3 0 Počáteční tlaková ztráta při jmenovitém zatížení Pa 110 Doporučená koncová tlaková ztráta Pa 450 Maximální teplotní odolnost kovový rám (plastový rám) C (75) Skládkováním bo spalováním Účinnost dle ISO ISO epm1 % Technická data Měrná jednotka KS PAK mm F9 Střední účinnost (E m ) pro částice 0,4 μm dle EN 779:12 % 95 < E m Minimální účinnost (M.E. u částic 0,4 μm) % 70 Jmenovitá náběhová rychlost proudu vzduchu k ploše filtru m/s 0,19 Jmenovitý průtok vzduchu na filtr o rozměru mm m 3 /h 3 0 Počáteční tlaková ztráta při jmenovitém zatížení Pa 1 Doporučená koncová tlaková ztráta Pa 450 Maximální teplotní odolnost kovový rám (plastový rám) C (75)

17 KS PAK 45 a KS PAK 62 Kapsové filtry skelné vlákno KS PAK 85 Kapsový filtry skelné vlákno F iltrační média M5, M6 standardní řada EURO, standardní F7 standardní řada EURO, standardní V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Kapsové filtry PAK 45 a 62 jsou vyrobeny ze skelných vláken. Filtrační kapsy v kónickém tvaru včetně prošití a zatavení jsou utěsněny do rámečku. Filtry jsou standardně dodávány v celospalitelném provedení s plastovým rámečkem a plastovými bo dřevěnými separátory, dle požadavků také pozink. rámeček a kovové separátory. Nasazují se jako druhý bo jediný stupeň filtrace pro odlučování jemného prachu ve zdravotnictví, restauracích, hotelech, apod. Skelné vlákno Skládkováním bo spalováním KS PAK 62 KS PAK 45 Účinnost dle ISO ISO epm10 % ISO epm10 65% Technická data Měrná jednotka KS PAK mm KS PAK mm M5 M6 Střední účinnost (E m ) dle EN 779:12 % Jmenovitá náběhová rychlost proudu vzduchu k ploše filtru m/s 0,4 0, 16 Jmenovitý průtok vzduchu na filtr o rozměru mm m 3 /h Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost kovový rám (plastový rám) C (75) (75) Objemový průtok [m 3 /h] pro rozměr mm Kapsové filtry KS PAK 85 jsou vyrobeny ze skelných vláken, filtr. médium je na straně čistého vzduchu zpevněno synt. laminovanou gázovinou. Filtrační kapsy v kónickém tvaru včetně prošití a zatavení jsou utěsněny do rámečku. Filtry jsou standardně dodávány v celospalitelném provedení s plastovým rámečkem a plastovými bo dřevěnými separátory, dle požadavků také pozink. rámeček a kovové separátory. Nasazují se jako druhý bo poslední stupeň filtrace pro odlučování jemného prachu v telekomunikačních ústřednách, potravinářství, mocnicích, apod. Skelné vlákno Skládkováním bo spalováním KS PAK 85 Účinnost dle ISO ISO epm1 65% Technická data Měrná jednotka KS PAK mm F7 Střední stupeň účinnosti (E m ) částic 0,4 μm % 90 Minimální účinnost (M.E. u částic 0,4 μm) % 35 Jmenovitá náběhová rychlost proudu vzduchu k ploše filtru m/s 0,15 Jmenovitý průtok vzduchu na filtr o rozměru mm m 3 /h 3 0 Počáteční tlaková ztráta při jmenovitém zatížení Pa 110 Doporučená koncová tlaková ztráta Pa 450 Maximální teplotní odolnost kovový rám (plastový rám) C (75) Objemový průtok [m 3 /h] pro rozměr mm

18 KS PAK 95 a KS PAK 98 Kapsové filtry skelné vlákno KS PAK AST/2 a KS PAK AST Kapsové filtry antistatické provedení F iltrační média F8, F9 standardní řada EURO, standardní M5, F7 standardní řada EURO, standardní V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Kapsové filtry KS PAK 95 a KS PAK 98 jsou vyrobeny ze skelných vláken, filtr. médium je na straně čistého vzduchu zpevněno synt. laminovanou gázovinou. Filtrační kapsy v kónickém tvaru včetně prošití a zatavení jsou utěsněny do rámečku. Filtry jsou standardně dodávány v celospalitelném provedení s plastovým rámečkem a plastovými bo dřevěnými separátory, dle požadavků také pozink. rámeček a kovové separátory. Nasazují se jako druhý bo poslední stupeň filtrace pro odlučování jemného prachu v telekomunikačních ústřednách, potravinářství, mocnicích, apod. Skelné vlákno Skládkováním bo spalováním KS PAK 95 KS PAK 98 Účinnost dle ISO ISO epm1 75% ISO epm1 % Technická data Měrná jednotka KS PAK mm KS PAK mm F8 F9 Střední stupeň účinnosti (E m ) částic 0,4 μm % < Minimální účinnost (M.E. u částic 0,4 μm) % Jmenovitá náběhová rychlost proudu vzduchu k ploše filtru m/s 0,15 0,15 Jmenovitý průtok vzduchu na filtr o rozměru mm m 3 /h Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost kovový rám (plastový rám) C (75) (75) Objemový průtok [m 3 /h] pro rozměr mm Kapsové filtry KS PAK AST a AST/2 jsou vyrobeny ze speciálního antistatického elektrostaticky vodivého filtračního média, které splňuje jnáročnější parametry pro použití do prostředí s bezpečím výbuchu. Šité kapsy klínovitého tvaru jsou upevněny do čelního rámu z U-profilu novou technologií tak, aby byly zaručeny elektrostatické vlastnosti filtru. Rámy jsou v provedení pozink a jsou opatřeny zemnící svorkou (šroub s matkou M5). Certifikováno FTZÚ - Radvanice. Nasazují se všude tam, kde se nachází prostředí s bezpečím výbuchu, především: lakovny, chemické provozy a další speciální aplikace. Speciální filtrační médium Skládkováním bo spalováním KS PAK AST/2 KS PAK AST Účinnost dle ISO ISO epm10 50% ISO epm2,5 65% Technická data Měrná jednotka KS PAK AST/ mm KS PAK AST mm M5 F7 Střední účinnost (E m ) pro částice 0,4 μm dle EN 779:12 % 90 Jmenovitý průtok vzduchu na filtr o rozměru mm m 3 /h Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C Objemový průtok [m 3 /h] pro rozměr mm

19 KS PAK SAM-G4 a KS PAK SAM-M5 Kapsové filtry KS PAK DR-G3 Kapsový filtr na drátěném rámu F iltrační média G4, M5 G3 Samonosné kapsové filtry v provedení bez rámečku. Pro použití do starších VZT jednotek typ BKC a KOVONA. Ve třídách filtrace G4 se nasazují jako předfiltry bo hlavní filtry k odloučení hrubého prachu. Ve třídách M5 se nasazují jako druhý bo jediný stupeň filtrace pro odloučení jemného prachu. Syntetické vlákno Skládkováním bo spalováním KS PAK SAM-G4 KS PAK SAM-M5 Objemový průtok [m 3 /h] pro rozměr mm Speciální kapsové filtry na drátěném rámu. Možnost výměny použitých filtr. kapes a jednoduché osazení nových na stávající rám. Nasazují se jako předfiltry bo hlavní filtry k odloučení hrubého prachu. Syntetické vlákno, ocelový drát o průměru 5 mm Skládkováním bo spalováním KS PAK DR-G3 Objemový průtok [m 3 /h] pro rozměr mm V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Účinnost dle ISO ISO COARSE % ISO epm10 % Technická data Měrná jednotka KS PAK SAM-G mm KS PAK SAM-M mm G4 M5 Střední odlučivost / střední účinnost (A m ) dle EN 779:12 % 93/35 97/55 Jmenovitý průtok vzduchu na filtr o rozměru mm m 3 /h Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Účinnost dle ISO ISO COARSE 50% Technická data Měrná jednotka KS PAK DR-G mm G3 Střední odlučivost (A m ) dle EN 779:12 % 90 Jmenovitý průtok vzduchu na filtr o rozměru mm m 3 /h 3 0 Počáteční tlaková ztráta při jmenovitém zatížení Pa 30 Doporučená koncová tlaková ztráta Pa 0 Maximální teplotní odolnost C

20 KS PAK DR-G4 Kapsový filtr na drátěném rámu KS PAK 35 L Kapsový filtr pro vysoké zátěže F iltrační média G4 G4 standardní řada EURO, standardní Speciální kapsové filtry na drátěném rámu. Možnost výměny použitých filtr. kapes a jednoduché osazení nových na stávající rám. Nasazují se jako předfiltry bo hlavní filtry k odloučení hrubého prachu. Syntetické vlákno, ocelový drát o průměru 5 mm Skládkováním bo spalováním KS PAK DR-G4 Objemový průtok [m 3 /h] pro rozměr mm Kapsový filtr KS PAK 35L je speciálně navržen pro záchyt hrubého prachu s cílem dosáhnout extrémně vysoké jímavosti. Filtr je vyroben z nového syntetického filtračního média, jenž využívá progresivní strukturu zhuštění vláken a umožňuje přijmout a efektivně ukládat prachové částice v průběhu celé doby životnosti filtru. Optimalizovaná a robustní konstrukce filtru zaručuje velmi nízké tlakové ztráty v průběhu celé doby nasazení filtru. Kapsové filtry KS PAK 35L jsou ideální pro nasazení jako předfiltr bo hlavní filtr ve VZT jednotkách v prostorách s vysokou prašností. Své uplatnění najde také jako předfiltr v lakovnách a stříkacích boxech na přívodu a odtahu vzduchu. KS PAK 35L tlaková ztráta v čistém stavu tlaková ztráta v závislosti na dávkování prachu Objemový průtok [m 3 /h] pro rozměr mm V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Účinnost dle ISO ISO COARSE % Technická data Měrná jednotka KS PAK DR-G mm G4 Střední odlučivost (A m ) dle EN 779:12 % >90 Jmenovitá náběhová rychlost proudu vzduchu k ploše filtru m/s Jmenovitý průtok vzduchu na filtr o rozměru mm m 3 /h 3 0 Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa 250 Maximální teplotní odolnost C Syntetické vlákno Skládkováním bo spalováním Účinnost dle ISO ISO COARSE % Technická data Měrná jednotka KS PAK 35L mm G4 Střední odlučivost (A m ) dle EN 779:12 % 90 <_ A m Jmenovitá náběhová rychlost proudu vzduchu k ploše filtru m/s 0,4 Jmenovitý průtok vzduchu na filtr o rozměru mm m 3 /h 3 0 Počáteční tlaková ztráta při jmenovitém zatížení Pa 23 Doporučená koncová tlaková ztráta Pa 250 Jímavost (hromaditelnost prachu) g až 6 Maximální teplotní odolnost kovový rám (plastový rám) C (75)

21 41 V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Rámečkové filtry jsou velmi variabilní a svou nízkou zástavbovou hloubkou často řeší omezené možnosti prostoru. Jsou dodávány ve třídách filtrace G2 F9 dle ČSN EN 779:12. Filtrační médium rámečkových filtrů může být v provedení ze syntetických i sklovláknitých médií, se standardní bo vysoce odolnou teplotní odolností. Další variantou je hliníkové propletené médium bo polypropylénové médium. Polypropylen je jlehčí ze všech textilních vláken (0,91 g/cm 3 ), vlákno je odolné proti chemikáliím, má velmi dobrou pevnost v oděru, minimální nasákavost a nízký sklon k nabíjení statickou elektřinou. Polypropylenové filtrační médium je % hydrofóbní a obsahuje směs z polypropylenu a jiných polymerů, speciálně smíchaných tak, aby splnily vysoký stupeň pevnosti ve srovnání s tradičními materiály (filtr KS MPP).. Samotný rámeček filtru je buď z vysoce voděodolného tvrzeného kartonu, pozinku, rezu bo plastu. Pro zpevnění a stabilitu rámečkového filtru je volena jvhodnější varianta separátoru. Celokartonové provedení zpevňuje filtr pomocí celoplošné kartonové mřížky. Tato varianta je jběžnější a jžádanější. Pro atypické rámečkové filtry bo na vyžádání zákazníka lze dodat v případě rámečkových filtrů Z-li provedení s dřevěným bo kartonovým separátorem. U některých rámečkových filtrů je médium standardně utěsněno v rámu systémem hot-melt. Různá provedení rámečkových filtrů nám umožňuje omezenou rozměrovou řadu. Některé druhy rámečkových filtrů jsou regerovatelné. Své použití nacházejí především při větrání a klimatizaci výrobních hal, kancelářských a společenských prostor, telekomunikačních ústředen, zdravotnických zařízení, letištních hal. KS Z1/2", KS Z1" a KS Z2" Rámečkové filtry G2, G3 Filtrační články KS-Z jsou vyráběny ze sklovláknitého progresivně zhuštěného filtračního média, které je osazeno ve stabilním kartonovém bo plastovém rámu. Obě strany média jsou kryty děrovaným plechem, kartonovou bo plastovou mřížkou. Filtrační médium je impregnováno speciálním prostředkem pro vázání prachu. Filtrační články KS-Z mají výbornou akumulaci prachových částic při velmi nízkých tlakových ztrátách. Nasazují se především jako předfiltry v klimatizačních a vzduchotechnických jednotkách. Uplatnění nachází při větrání průmyslových provozů, společenských místností, restaurací a hotelů. Skelné vlákno Skládkováním bo spalováním Z1/2" Z1 Z2 Objemový průtok [m 3 /h] pro rozměr mm Účinnost dle ISO ISO COARSE % ISO COARSE % ISO COARSE 50% Technická data Měrná jednotka Z ½ Z 1 Z 2 G2 G2 G3 Střední odlučivost (A m ) dle EN 779:12 % Jmenovitý průtok vzduchu vztažený na filtr o rozměru mm m 3 /h Počáteční tlaková ztráta při jmenovitém zatížení Pa 35 Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C MÉDIA

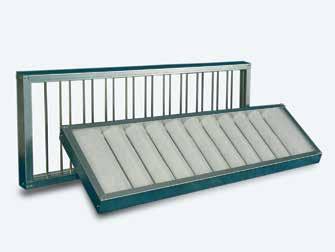

22 42 KS PR- Rámečkový filtr KS PR NEW Rámečkový filtr 43 MÉDIA G3, G4, M5 ano, výměnné filtrační médium G2 G4, M5 ano výměnné filtrační médium Do robustního rámu z pozink. plechu je propleteno filtrační médium ze syntetických vláken. Médium je těsně upnuto pomocí hranolu a ocelových separátorů. Výhodou jsou nízké ekonomické náklady pouze na výměnu filtračního média. Provedení ve standardních hloubkách 48, 96 a 147 mm, ale i jiných. Větrání kancelářských a společenských prostor, ústředen, letištních hal, apod. Syntetické vlákno Skládkováním bo spalováním G3 G4 M5 Objemový průtok [m 3 /h] Rámečkové filtry KS PR s výměnným filtračním médiem jsou nasazovány pro záchyt hrubého a jemného prachu v klimatizačních a větracích jednotkách. V pevném pozinkovaném rámu jsou vloženy kovové separátory přes které je vkládáno medium. Na straně výstupu vzduchu je drátěná mřížka, která zabraňuje uvolnění media a zabezpečuje velkou provozní bezpečnost filtru. Medium vložené mezi separátory je zajištěno dvěma drátěnými přítlačnými pery na straně vstupu vzduchu. Větrání a klimatizace výrobních hal, kancelářských a společenských prostor, telekomunikačních ústředen, zdravotnických zařízení, letištních hal, apod. Syntetické vlákno Skládkováním bo spalováním Účinnost dle ISO ISO COARSE % ISO COARSE % ISO COARSE 50% Technická data Měrná jednotka KS PR- KS PR- KS PR- G3 G4 M5 Střední odlučivost (A m ) dle EN 779:12 % 90 > 90 Účinnost (E m ) dle EN 779:12 % Jmenovitý průtok vzduchu vztažený na filtr o rozměru mm m 3 /h Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C Technická data Jmenovitý průtok vzduchu při rozměru mm Střední odlučivost (A m ) dle EN 779:12 Účinnost E m (%) dle EN 779:12 Počáteční tlak. ztráta při jmenovitém zatížení Doporučená koncová tlaková ztráta Maximální teplotní odolnost Měrná jednotka 50/G2 50/G3 50/G4 50/M5 /G2 /G3 /G4 /M5 150/G2 150/G3 150/G4 150/M5 m 3 /h % > > > 90 % Pa Pa C 90

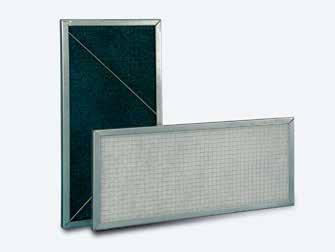

23 KS PL-25 Rámečkový filtr KS PL-5 Plošný rámečkový filtr oboustranný MÉDIA G2, G3, G4, M5 ano, částečně G2 ano, částečně V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Do pevného a stabilního rámečku z pozinkovaného plechu je vložen přířez filtračního média ze syntetických vláken. Na straně čistého vzduchu je filtrační médium kryto ochrannou mřížkou v úpravě pozink. Na vstupní straně filtru je médium upevněno upínacím perem z oceli. Dle charakteru filtrace je možné dodat filtry KS PL se sklovláknitým médiem bo se speciálním filtračním médiem KS CARB s aktivním uhlím. Podstropní klimajednotky a nasávací zařízení Syntetické vlákno Skládkováním bo spalováním G2 G3 G4 M Objemový průtok [m 3 /h/m 2 ] Účinnost dle ISO ISO COARSE % ISO COARSE 50% ISO COARSE % ISO COARSE 50% Technická data Měrná jednotka KS PL-25 KS PL-25 KS PL-25 KS PL-25 G2 G3 G4 M5 Střední odlučivost (A m ) dle EN 779:12 % > 90 Účinnost (E m ) dle EN 779:12 % Jmenovitý průtok vzduchu m 3 /h/m Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C Filtrační médium typ KS 15/ je po straně sešito a tvoří pytel, který se nasadí na drátěný rám (5 mm). Podstropní i nástěnné klimajednotky a nasávací filtrační systémy. Zařízení Fancoil, dveřní clony. Syntetické vlákno Skládkováním bo spalováním PL Objemový průtok [m 3 /h/m 2 ] Účinnost dle ISO ISO COARSE % Technická data Měrná jednotka KS PL-5 G2 Střední odlučivost (A m ) dle EN 779:12 % 65 Jmenovitý průtok vzduchu m 3 /h/m Počáteční tlaková ztráta při jmenovitém zatížení Pa 10 Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C

24 KS PL-10 a KS PL- Plošné rámečkové filtry pro FANCOIL KS PL-F Plošný rámečkový filtr pro FANCOIL jednostranný MÉDIA G2, G3, G4 ano, částečně G2 ano, částečně Do pevného a stabilního rámečku z pozink. plechu je vložen přířez filtračního média v odpovídající třídě filtrace. Podstropní i nástěnné klimajednotky a nasávací filtrační systémy. Zařízení Fancoil. Syntetické vlákno Skládkováním bo spalováním G2 G3 G Filtrační médium typ KS 15/ je šitými spoji připevněn k drátěnému rámu (5 mm). Podstropní i nástěnné klimajednotky a nasávací filtrační systémy. Zařízení Fancoil. Syntetické vlákno Skládkováním bo spalováním KS PL-F Objemový průtok [m 3 /h/m 2 ] Objemový průtok [m 3 /h/m 2 ] V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Účinnost dle ISO ISO COARSE % ISO COARSE 50% ISO COARSE % Technická data Měrná jednotka KS PL-10 a KS PL- KS PL-10 a KS PL- KS PL-10 a KS PL- G2 G3 G4 Střední odlučivost (A m ) dle EN 779:12 % > 90 Jmenovitý průtok vzduchu m 3 /h/m Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C Účinnost dle ISO ISO COARSE % Technická data Měrná jednotka KS PL-F G2 Střední odlučivost (A m ) dle EN 779:12 % 65 Jmenovitý průtok vzduchu m 3 /h/m Počáteční tlaková ztráta při jmenovitém zatížení Pa 7 Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C

25 KS W 50, G4; KS W, G4 a KS W 150, G4 Rámečkové filtry Z-LINE KS W 50, M5; KS W, M5 a KS W 150, M5 Rámečkové filtry Z-LINE MÉDIA G4 standardní řada EURO, standardní M5 standardní řada EURO, standardní Rámečkové filtry KS-W jsou vyrobeny ze skládaného syntetického filtračního média. Skládané médium usazeno do pevného kartonového rámu s kartonovou mřížkou a zalito (utěsněno) systémem hot-melt. Pro vysoké průtoky je dále filtr zpevněn distanční lištou. Možnost výroby s pozink. bo plastovým rámečkem. Společenské prostory, laboratoře, mocnice Syntetické vlákno Skládkováním bo spalováním KS W 50/4, KS W 150/4 KS W /4 Objemový průtok [m 3 /h] pro rozměr mm Rámečkové filtry KS-W jsou vyrobeny ze skládaného syntetického filtračního média. Skládané médium je usazeno do pevného kartonového rámu s kartonovou mřížkou a zalito (utěsněno) systémem hot-melt. Pro vysoké průtoky je dále filtr zpevněn distanční lištou. Možnost výroby s pozink. bo plastovým rámečkem. Společenské prostory, laboratoře, mocnice Syntetické vlákno Skládkováním bo spalováním KS W 50/5 KS W /5 KS W 150/5 Objemový průtok [m 3 /h] pro rozměr mm V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Účinnost dle ISO ISO COARSE % ISO COARSE % ISO COARSE % Technická data Měrná jednotka KS W 50/4 KS W /4 KS W 150/4 G4 G4 G4 Střední odlučivost (A m ) dle EN 779:12 % > 90 > 90 > 90 Jmenovitý průtok vzduchu na filtrační člák o rozměru mm m 3 /h Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C Účinnost dle ISO ISO COARSE >90% ISO COARSE >90% ISO COARSE >90% Technická data Měrná jednotka KS W 50/5 KS W /5 KS W 150/5 M5 M5 M5 Střední účinnost (E m ) pro částice 0,4 μm dle EN 779:12 Jmenovitý průtok vzduchu na filtrační člák o rozměru mm % m 3 /h Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C

26 KS W 50, M6 Rámečkový filtr Z-LINE KS W 50, F7 Rámečkový filtr Z-LINE MÉDIA M6 standardní řada EURO, standardní F7 standardní řada EURO, standardní Rámečkové filtry KS-W jsou vyrobeny ze skládaného syntetického filtračního média. Skládané médium je usazeno do pevného kartonového rámu s kartonovou mřížkou a zalito (utěsněno) systémem hot-melt. Pro vysoké průtoky je dále filtr zpevněn distanční lištou. Možnost výroby s pozink. bo plastovým rámečkem. Společenské prostory, laboratoře, mocnice Syntetické vlákno Skládkováním bo spalováním KS W 50, M Objemový průtok [m 3 /h] pro rozměr mm Rámečkové filtry KS-W jsou vyrobeny ze skládaného syntetického filtračního média. Skládané médium je usazeno do pevného kartonového rámu s kartonovou mřížkou a zalito (utěsněno) systémem hot-melt. Pro vysoké průtoky je dále filtr zpevněn distanční lištou. Možnost výroby s pozink. bo plastovým rámečkem. Společenské prostory, laboratoře, mocnice Syntetické vlákno Skládkováním bo spalováním KS W 50, F Objemový průtok [m 3 /h] pro rozměr mm V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Účinnost dle ISO ISO COARSE >90% Technická data Měrná jednotka KS W 50, M6 M6 Střední účinnost (E m ) pro částice 0,4 μm dle EN 779:12 % Jmenovitý průtok vzduchu na filtrační člák mm m 3 /h 2 3 Počáteční tlaková ztráta při jmenovitém zatížení Pa 125 Doporučená koncová tlaková ztráta Pa 300 Maximální teplotní odolnost C 70 Účinnost dle ISO ISO epm10 50% Technická data Měrná jednotka KS W 50, F7 F7 Střední účinnost (E m ) pro částice 0,4 μm dle EN 779:12 % 90 Jmenovitý průtok vzduchu na filtrační člák mm m 3 /h 2 3 Počáteční tlaková ztráta při jmenovitém zatížení Pa 2 Doporučená koncová tlaková ztráta Pa 300 Maximální teplotní odolnost C 70

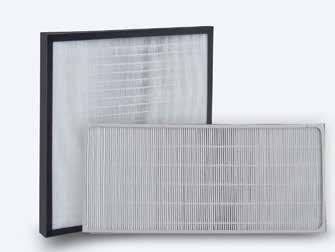

27 KS MPS, M6, F7, F9 Rámečkový filtr KS MPP 96/5 Rámečkový filtr s polypropylenovým médiem MÉDIA M6 F9 standardní řada EURO, standardní M5 rozměry dle požadavků zákazníka, hloubka rámečkového filtru od 30 do 96 mm V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. V rámečkových filtrech KS MPS je použito filtrační médium ze skelného submikronového papíru. Husté, několikavrstvé uspořádání filtračních vláken dává médiu optimální charakteristiky zachycování částic. Jedičné vlastnosti tohoto filtračního média zaručuje také automatická výroba, kdy je médium naskládáno systémem mini-pleat, což zaručuje optimální rozložení proudu vzduchu a nízké tlakové ztráty. Tyto parametry filtru mají značný vliv na úsporu ergetických nákladů při provozu filtru ve VZT jednotkách. Filtrační médium je osazeno do pevného plastového, pozink bo kartonového rámu a zalepeno systémem Hot-melt na vyžádání provedení MDF. Pro odlučování hrubšího a jemného prachu ve společenských prostorách, restauracích, ve zdravotnictví a laboratořích, v elektrotechnickém průmyslu, telekomunikačních ústřednách, řídících centrech a na letištích Jako filtrační médium se nasazují papíry z jemných skelných mikrovláken v různých stupních odloučení, Účinnost dle ISO Technická data Měrná jednotka ISO epm10 70% KS MPS 25, M6 ISO epm10 50% KS MPS 25, F7 ISO epm10 % KS MPS 25, F9 MPS 25, M6 MPS 25, F7 MPS 25, F Objemový průtok [m 3 /h] pro rozměr mm resp. petrace. Filtrační médium je vyskládáno do složence a počtem skladů a výškou skladů optimálně dimenzováno na provozní podmínky. Separátory jsou tvořeny tavným lepidlem, čímž je dosaženo vysoké stability celého filtračního elementu. Skládkováním bo spalováním I S O e P M10 70% KS MPS 48, M6 I S O e P M10 50% KS MPS 48, F7 I S O e P M10 % KS MPS 48, F9 I S O e P M10 70% KS MPS 96, M6 I S O e P M10 50% KS MPS 96, F7 I S O e P M10 % KS MPS 96, F9 Třída filtrace dle EN 779:12 M6 F7 F9 M6 F7 F9 M6 F7 F9 Střední účinnost (E m ) pro částice 0,4 μm dle % 90 >95 90 >95 90 >95 EN 779:12 Jmenovitý průtok vzduchu na filtrační člák m 3 /h mm Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Max. teplotní odolnost C Filtrační médium je osazeno do pevného plastového bo kartonového rámu a zalepeno systémem hot-melt. Filtrační materiály jsou barevně odlišeny dle třídy filtrace. Velká filtrační plocha dlouhá životnost vysoké průtočné množství vzduchu nové filtrační médium typu mini-pleat ze stoprocentního polypropylenu Vysoká mechanická pevnost filtru jednoduchá montáž a demontáž ve VZT zařízeních vysoká hromaditelnost prachu Nízká stavební hloubka stabilní rám z tvrzeného kartonu bo plastu nízká hmotnost, malý přepravní objem plně spalitelný filtr Nasazují se jako druhý bo jediný stupeň filtrace do všech klimatizačních a vzduchotechnických jednotek. Minipleat médium z polypropylenu Spalováním KS MPP 96/ Objemový průtok mm [m 3 /h] Účinnost dle ISO ISO epm10 50% Technická data Měrná jednotka KS MPP 96/5 M5 Střední odlučivost (A m ) dle EN 779:12 % Střední účinnost (E m ) pro částice 0,4 μm dle EN 779:12 % Jmenovitý průtok vzduchu na filtrační člák mm m 3 /h 3 0 Počáteční tlaková ztráta při jmenovitém zatížení Pa 75 Doporučená koncová tlaková ztráta Pa 3 Maximální teplotní odolnost C 70

28 KS MPP 96/6 a KS MPP 96/7 Rámečkové filtry s polypropylenovým médiem KS MPP 96/8 Rámečkový filtr s polypropylenovým médiem MÉDIA M6, F7 rozměry dle požadavků zákazníka, hloubka rámečkového filtru od 30 do 96 mm F8 rozměry dle požadavků zákazníka, hloubka rámečkového filtru od 30 do 96 mm Filtrační médium je osazeno do pevného plastového bo kartonového rámu a zalepeno systémem hot-melt. Filtrační materiály jsou barevně odlišeny dle třídy filtrace. Velká filtrační plocha dlouhá životnost vysoké průtočné množství vzduchu nové filtrační médium typu mini-pleat ze stoprocentního polypropylenu Vysoká mechanická pevnost filtru jednoduchá montáž a demontáž ve VZT zařízeních vysoká hromaditelnost prachu Nízká stavební hloubka stabilní rám z tvrzeného kartonu bo plastu nízká hmotnost, malý přepravní objem plně spalitelný filtr KS MPP 96/6 KS MPP 96/ Objemový průtok [m 3 /h] pro rozměr mm Filtrační médium je osazeno do pevného plastového bo kartonového rámu a zalepeno systémem hot-melt. Filtrační materiály jsou barevně odlišeny dle třídy filtrace. Velká filtrační plocha dlouhá životnost vysoké průtočné množství vzduchu nové filtrační médium typu mini-pleat ze stoprocentního polypropylenu Vysoká mechanická pevnost filtru jednoduchá montáž a demontáž ve VZT zařízeních vysoká hromaditelnost prachu Nízká stavební hloubka stabilní rám z tvrzeného kartonu bo plastu nízká hmotnost, malý přepravní objem plně spalitelný filtr KS MPP 96/ Objemový průtok [m 3 /h] pro rozměr mm V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Používají se pro odlučování jemného prachu ve společenských prostorách, zdravotnictví, laboratořích, atd... Minipleat médium z polypropylenu Spalováním Účinnost dle ISO ISO epm10 55% ISO epm2,5 65% Technická data Měrná jednotka KS MPP 96/6 KS MPP 96/7 M6 F7 Střední účinnost (E m ) pro částice 0,4 μm dle EN 779:12 % 90 Jmenovitý průtok vzduchu na filtrační člák mm m 3 /h Počáteční tlaková ztráta při jmenovitém zatížení Pa 95 1 Doporučená koncová tlaková ztráta Pa 3 3 Maximální teplotní odolnost C Používají se pro odlučování jemného prachu v elektrotechnickém průmyslu, letištích, atd... Minipleat médium z polypropylenu Spalováním Účinnost dle ISO ISO epm2,5 75% Technická data Měrná jednotka KS MPP 96/8 F8 Střední účinnost (E m ) pro částice 0,4 μm dle EN 779:12 % Jmenovitý průtok vzduchu na filtrační člák mm m 3 /h 3 0 Počáteční tlaková ztráta při jmenovitém zatížení Pa 165 Doporučená koncová tlaková ztráta Pa 3 Maximální teplotní odolnost C 70

29 KS MPP 96/9 Rámečkový filtr s polypropylenovým médiem KS MA 12,5, KS MA, KS MA 25 a KS MA 45 Rámečkové filtry kovové články MÉDIA F9 rozměry dle požadavků zákazníka, hloubka rámečkového filtru od 30 do 96 mm G2, G3 ano Filtrační médium je osazeno do pevného plastového bo kartonového rámu a zalepeno systémem hot-melt. Filtrační materiály jsou barevně odlišeny dle třídy filtrace. Velká filtrační plocha dlouhá životnost vysoké průtočné množství vzduchu nové filtrační médium typu mini-pleat ze stoprocentního polypropylenu Vysoká mechanická pevnost filtru jednoduchá montáž a demontáž ve VZT zařízeních vysoká hromaditelnost prachu Nízká stavební hloubka stabilní rám z tvrzeného kartonu bo plastu nízká hmotnost, malý přepravní objem plně spalitelný filtr KS MPP 96/ Objemový průtok [m 3 /h] pro rozměr mm Více vrstev ze speciálního hliníkového propleteného média je vloženo do hliníkového rámu z U-profilu. Filtrační medium je z obou stran chráněno pevnou mřížkou z hliníkového tahokovu. Záchyt tukových a olejových aerosolů na odtahu z kuchyní, pekáren, udíren, grilů. Záchyt jhrubších prachových částic ve slévárnách, hutích a ocelářském průmyslu Hliník / rez Skládkováním MA 12,5 MA MA 25 MA 45 Objemový průtok [m 3 /h] pro rozměr mm V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Používají se pro odlučování jemného prachu v elektrotechnickém průmyslu, letištích, atd... Minipleat médium z polypropylenu Spalováním Účinnost dle ISO ISO epm2,5 % Technická data Měrná jednotka KS MPP 96/9 F9 Střední účinnost (E m ) pro částice 0,4 μm dle EN 779:12 % > 95 Jmenovitý průtok vzduchu na filtrační člák mm m 3 /h 3 0 Počáteční tlaková ztráta při jmenovitém zatížení Pa 195 Doporučená koncová tlaková ztráta Pa 3 Maximální teplotní odolnost C 70 Účinnost dle ISO ISO COARSE % ISO COARSE 50% ISO COARSE 50% ISO COARSE 50% Technická data Měrná jednotka MA 12,5 MA MA 25 MA 45 G2 G3 G3 G3 Střední odlučivost (A m ) dle EN 779:12 % Jmenovitý průtok vzduchu na filtrační člák o rozměru mm m 3 /h Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C

30 KS GTA 0 a KS GTA 300 Rámečkové filtry filtry pro vysoké teploty MACROFALT a MACROPAC Rámečkové filtry se skládaným filtračním médiem MÉDIA M6, G4 4 (š) 4 (v) 14 (h) mm 592 (š) 592 (v) 14 (h) mm standardní rozměry dle požadavků zákazníka G4, M5 592 (š) 592 (v) mm 287 (š) 592 (v) mm 490 (š) 592 (v) mm 287 (š) 287 (v) mm Speciální filtrační člák GTA 0 pro vysoké teploty, jako médium je použit materiál GLAS C, který je zalisován do oboustranné krycí mřížky z hliníkového tahokovu. Teplotní odolnost do 190 C. Speciální články GTA 300 pro vysoké teploty jsou vyrobeny ze sklovláknitého superjemného filtračního média, které je zalisováno do oboustranné krycí mřížky z hliníkového tahokovu. Teplotní odolnost do 300 C. Záchyt hrubšího GTA 300 a jemného GTA 0 prachu na přívodech vzduchu do sušících a lakovacích zařízení. Vypalovací zařízení v automobilovém průmyslu. Skelné vlákno + AL mřížka GTA 0 GTA Objemový průtok [m 3 /h] pro rozměr mm Filtrační články MACROFALT a MACROPAC představují revoluční řešení pro odloučení hrubších a jemných prachových částic v oblasti větrání a klimatizace. Filtrační složec s elastickými separátory je vložen a utěsněn do plastového rámu. Filtry vynikají velkou filtrační plochou a dlouhou dobou nasazení. Nasazují se jako první bo jediný stupeň filtrace do všech klimatizačních a vzduchotechnických jednotek. Filtrační složec ze skelných vláken Spalováním v odpovídajících spalovnách MACROFALT G4, MACROPAC G4 MACROFALT M5, MACROPAC M5 Objemový průtok [m 3 /h] pro rozměr mm V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Skládkováním bo spalováním v odpovídajících spalovnách po předchozí separaci kovových částí. Účinnost dle ISO ISO epm10 50% ISO COARSE % Technická data Měrná jednotka GTA 0 GTA 300 M6 G4 Střední odlučivost (A m ) dle EN 779:12 % > 90 Střední účinnost (E m ) dle EN 779:12 % Jmenovitý průtok vzduchu na filtrační člák o rozměru mm m 3 /h Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C Účinnost dle ISO ISO COARSE % ISO epm10 50% ISO COARSE % ISO epm10 50% Technická data Měrná jednotka MACROFALT mm MACROPAC mm G4 M5 G4 M5 Střední odlučivost (A m ) dle EN 779:12 % >90 96 >90 96 Střední účinnost (E m ) pro částice 0,4 μm dle EN 779:12 Jmenovitý průtok vzduchu na filtrační člák o rozměru mm % m 3 /h Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C

31 Kompaktní filtrační články představují moderní a efektivní řešení pro odloučení jemného prachu. Kompaktní filtr je vyroben z robustního plastového rámu, do kterého jsou těsně zality vysoké minipleat složence. Unikátní konstrukce filtru umožňuje výrazně snížit počáteční tlakové ztráty a filtr má velmi nízké ergetické náklady při plném zatížení. Standardní kompaktní filtry jsou vhodné pro osazení do všech běžných ukládacích rámů pro kapsové filtry. Filtr ve všech parametrech odpovídá požadavkům EN 779 a EN Celoplastové provedení umožňuje bezproblémovou likvidaci filtr je kompletně spalitelný. Hodí se proto jlépe pro nasazení ve všech klimatizačních a větracích zařízeních jako koncové filtry bo předfiltry a jako filtry pro mikročástice. A to jak pro normální případy nasazení, tak pro speciální případy se zvýšenými požadavky na životnost, bezpečnost, variabilitu a teplotní odolnost. TMP a TMPC kompaktní filtry odlučují čistoty ze vzduchu v systémech přívodu vzduchu od rotačních kompresorů a nabízejí dokonalou ochranu před zčištěním, korozí a erozí klíčových kompontů turbíny. TMP filtry jsou jvhodnější pro nasazení v plynových turbínach, dieselových agregátech, kompresorech a klimatizačních zařízeních elektráren, protože vynikají nízkými tlakovými ztrátami a dlouhou životností. V kombinaci se sortimentem kapsových filtrů ze syntetických vláken nabízejí optimalní poměr stupně odloučení k životnosti při jnižších tlakových ztrátách. Kompaktní filtry nabízíme v provedeních: KS FP V3 ve třídách filtrace M6 F9 a KS FP ve třídách filtrace M6 F9 a E10 H13. Speciální provedení kompaktních filtrů KS TMP a KS TMPC nabízíme ve třídách filtrace od M6 E10. KS FP M6-F9 Kompaktní filtry M6, F7, F8, F9 592 (š) 592 (v) 300 (h) mm 287 (š) 592 (v) 300 (h) mm 490 (š) 592 (v) 300 (h) mm 287 (š) 287 (v) 300 (h) mm Kompaktní filtrační články představují moderní a efektivní řešení pro odloučení jemného prachu. Sklovláknité médium (spec. filtrační papír) je vyskládáno do složenců ve tvaru V a vsazeno do plastového rámu. Vynikající poměr výkon / cena výrobku. Ve všech klimatizačních a větracích zařízeních jako koncové filtry bo jako předfiltry pro mikročástice. Skelný submikr. filtrační papír, rám: bezhalogenový recyklovaný polystyrol Spálením bez emise škodlivých látek. M6 F7 F8 F9 Objemový průtok [m 3 /h] pro rozměr mm 61 MÉDIA Účinnost dle ISO ISO epm10 75% ISO epm1 55% ISO epm1 70% ISO epm1 % Technická data Měrná jednotka KS FP M6 F7 F8 F9 Střední stupeň účinnosti (gravimetricky) % ~ Střední stupeň účinnosti (atmosféricky) % >95 Jmenovitý průtok vzduchu na filtrační člák o rozměru mm m 3 /h Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C NT < 75; HT < 1 NT: standardní teplota; HT: speciální provedení pro vyšší teplotu (dodává se v provedení KS FP M6

32 KS FP V3 Kompaktní filtr KS FP E10-H13 Kompaktní filtr kompaktní filtrační články MÉDIA M6, F7, F9 592 (š) 287 (v) 292 (h) mm 592 (š) 490 (v) 292 (h) mm 592 (š) 592 (v) 292 (h) mm 287 (š) 287 (v) 292 (h) mm Třída filtrace dle EN 1822:10 E10, E11, E12, H (š) 592 (v) 300 (h) mm 287 (š) 592 (v) 300 (h) mm 490 (š) 592 (v) 300 (h) mm 287 (š) 287 (v) 300 (h) mm V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Konstrukce kompaktního filtru se 3 kazetami V3 dosahuje nižší počáteční tlakové ztráty oproti typu kompaktních filtrů se 4 kazetami. Filtrační plocha je však díky vyššímu složenci mninipleat zachována. Delší doba nasazení s nízkými tlakovými ztrátami zaručuje výraznou úsporu ergetických nákladů při náhradě za kapsové filtry. Snadnější manipulaci s kompaktním filtrem a eliminaci poškození jeho média umožňují madla na vnější vrchní straně filtru. Předfiltrace a hlavní filtrace jemných prachových částic a aerosolů ve třídách filtrace F6 F9, ve všech vzduchotechnických zařízeních jako jsou kanceláře, mocnice, výpočetní střediska, výroba léčiv, jemné mechaniky a potravinářství. Skelný submikr. filtrační papír, robustní plastový rám, kopolymér, termoplastické separátory Spálením bez emise škodlivých látek. M6 F7 F9 Účinnost dle ISO ISO epm10 75% ISO epm1 55% ISO epm1 70% Technická data Měrná jednotka KS FP V3 M6 F7 F9 Střední stupeň účinnosti (gravimetricky) % ~ Střední stupeň účinnosti (atmosféricky) % Jmenovitý průtok vzduchu na filtrační člák o rozměru mm m 3 /h Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Provozní podmínky max. relativ. vlhkost vzduchu %, teplotně odolný do 65 C krátkodobě do max. C Objemový průtok [m 3 /h] pro rozměr mm Kompaktní filtrační články ve třídách filtrace E10, E11, E12, H13 představují nové řešení filtrace mikročástic. Výhody: vysoký průtok a standardní rozměry, velká filtrační plocha m 2, vynikající kapacita jímavosti prachu, optimální rozložení proudu vzduchu úspora ergetických nákladů, možnost osadit filtry do standardních rámů klimajednotek při dosažení vysokých nároků na čistotu. Ve všech klimatizačních a větracích zařízeních jako koncové filtry bo jako předfiltry pro mikročástice. Skelný submikr. filtrační papír, bezhalogenový recyklovaný polystyrol Spálením bez emise škodlivých látek. E10 E11 E12 H13 Technická data Měrná jednotka KS FP Třída filtrace dle EN 1822:10 E10 E11 E12 H13 Celková hodnota pro MPPS částice dle EN 1822:10 Jmenovitý průtok vzduchu na filtrační člák o rozměru mm % > 85 > 95 > 99,5 > 99,95 m 3 /h Počáteční tlaková ztráta při jmenovitém zatížení Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C NT < 75; HT < Objemový průtok [m 3 /h] pro rozměr mm NT: standardní teplota; HT: speciální provedení pro vyšší teplotu (dodává se v provedení KS FP M6

33 Články TMP pro plynové turbíny M6-F7 Kompaktní filtr Články TMP, TMPC pro plynové turbíny F8-E10 Kompaktní filtry MÉDIA M6, F7 592 (š) 592 (v) 300 (h) mm 287 (š) 592 (v) 300 (h) mm 490 (š) 592 (v) 300 (h) mm 2 (š) 592 (v) 300 (h) mm, EN 1822:10 F8, F9, E (š) 592 (v) 300 (h) mm 287 (š) 592 (v) 300 (h) mm 490 (š) 592 (v) 300 (h) mm 2 (š) 592 (v) 300 (h) mm V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Kompaktní filtrační články TMP jsou složeny ze 4V článků, které jsou oboustranně zality polyuretam do plastového rámu. Právě oboustranné zalití filtračního složence činí filtr odolný proti stékajícímu kondenzátu a umožňuje dlouhou životnost v extrémních podmíkách. TMP kompaktní filtrační články odlučují čistoty ze vzduchu v systémech přívodu vzduchu od rotačních kompresorů a nabízejí dokonalou ochranu před zčištěním, korozí a erozi klíčových kompontů turbíny. V plynových turbínách, deskových agregátorech, kompresorech a klimatizačních zařízeních elektráren. Skelný submikr. filtrační papír, bezhalogenový recyklovaný polystyrol Spalováním F7 M6 Účinnost dle ISO ISO epm10 75% ISO epm1 55% Technická data Měrná jednotka KS TMP M6 F7 Střední stupeň účinnosti (gravimetricky) % > 98 > 99 Střední stupeň účinnosti (atmosféricky) % 90 Jmenovitý průtok vzduchu V R / V N na filtrační člák o rozměru mm m 3 /h 3 0 / / Počáteční tlaková ztráta při jmenovitém zatížení Pa 78 / 105 / 115 Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C < 70 Objemový průtok [m 3 /h] pro rozměr mm Kompaktní filtrační články TMPC jsou složeny ze 4V článků, které jsou oboustranně zality polyuretam do plastového rámu. Právě oboustranné zalití filtračního složence činí filtr odolný proti stékajícímu kondenzátu a umožňuje dlouhou životnost v extrémních podmíkách. Maximalně otevřené vstupní plochy minimální tlakové ztráty a rozšířené plochy filtračního média umožňují maximální schopnost akumulovat prach. Zcela zalitá HEPA-těsná verze TMPC ma kónicke krycí desky pro optimalní odtok vody. TMPC ultrafiltry odpovídají nárokům jmladších gerací ultra-efektivních plynových turbín, které jsou velmi citlivé na submikronové částice. Na základě vyšších nároků a vyšších stupňů účinnosti jsou tyto ultrafiltry k dodáni jen v HEPA-těsné verzi. V plynových turbínách, deskových agregátorech, kompresorech a klimatizačních zařízení elektráren. Skelný submikr. filtrační papír, bezhalogenový recyklovaný polystyrol Spalováním F8 F9 E10 Účinnost dle ISO ISO epm1 75% ISO epm1 % Technická data Měrná jednotka KS TMP KS TMPC / EN 1822:10 F8 F9 E10 Střední stupeň účinnosti (gravimetricky) % 99 ~ ~ Střední stupeň účinnosti (atmosféricky) % >95 98 Jmenovitý průtok vzduchu V R / V N na filtrační člák o rozměru mm m 3 /h 3 0 / / / 3 0 Počáteční tlaková ztráta při jmenovitém zatížení V R / V N Pa 90 / / 1 1 Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C < Objemový průtok [m 3 /h] pro rozměr mm

34 66 Absolutní filtry pro mikročástice ve třídách filtrace E10 H14 a U15 U17 se nasazují v zařízeních přívodního, cirkulujícího a odvodního vzduchu, u kterých jsou kladeny jvyšší požadavky na čistotu vzduchu a sterilitu. m ultrajemných skelných mikrovláken a přesným skládáním dosahují EPA, HEPA a ULPA filtry vysokého výkonu odlučování submikronových částic a zaručují kontrolované proudění vzduchu (laminární proudění). Provedení rámů pro různé typy EPA, HEPA a ULPA filtrů nabízí hliník, vícevrstvé dřevo, MDF, rezový plech bo pozinkovaný plech. Na separátory EPA, HEPA a ULPA filtrů je použita tzv. MINIPLEAT-technika, kdy jsou separátory tvořeny tavným lepidlem upraveným následnou termickou úpravou. Ve speciálních případech je použita též technologie vkládaných hliníkových separátorů. Těsnění EPA, HEPA a ULPA filtrů je ze speciálního profilu EPDM-mechové pryže s uzavřeným povrchem. Tvar těsnění: ploché, půlkruhové, dvoubřité. Těsnění ploché, gelové, U-profil a těsnění pro vysoké teploty. EPA, HEPA a ULPA filtry mají široké využití aplikací. Jsou nasazovány v průmyslových procesech (mikroelektronika, farmacie, potraviny, medicína, optika, mikrobiologie, atd.) operačních sálech a mocnicích - čistých pracovních stolech (boxy s laminárním prouděním) - stropních výustích (čisté nástavce) a tzv. Fan-filtračních jednotkách - úpravě bezpečných látek jako je azbest, těžké kovy a karcinogenní prachy - jaderné ergii a jaderném výzkumu atd. Hepa filtry jsou vyráběny v několika variantách: KS BESTFIL, Ultrafiltr CR, Ultrafiltr N, absolutní filtry JP, JK, JG, JKG. KS BESTFIL Absolutní filtry pro mikročástice EPA, HEPA, ULPA Třída filtrace dle EN 1822:10 E10 H14 šíře rámu: 46, 54, 69, 75, 78, 150, 292 mm Rám filtru Standardní rám (tvrzená hydrofóbní dřevotříska MDF) dle požadavků pozink. plech, vícevrstvé dřevo bo Al či rez. Separátory Je použita tzv. MINIPLEAT-technika, kdy jsou separátory tvořeny tavným lepidlem upraveným následnou termickou úpravou. Ve speciálních případech je možno též použít technologii vkládaných hliníkových separátorů. Utěsnění filtračního složence do rámu Dvousložkový polyuretanový tmel. Těsnění Speciální profil z EPDM-mechové pryže s uzavřeným povrchem. Tvar a typ těsnění: ploché, půlkruhové, dvoubřité. Těsnění gelové, U-profil a těsnění pro vysoké teploty. Kvalita, defektoskopie, SCAN TEST* Všechny filtry-praménková zkouška olejovou mlhou na bezdefektnost, za příplatek Scantest včetně protokolu. V prostorách s jvyššími nároky na čistotu vzduchu. Zdravotnictví laminární stropy, čisté nástavce, farmacie, elektotechnika, mikrobiologie, výroba CD, potravinářský průmysl. hydrofóbní filtrační papír Spalováním * SCAN TEST = počítačem řízená zkouška filtračního média pomocí laserového počítače částic. Výhody KS Klima-Service % vlastní výroba KS BESTFIL vlastní automatické skládání média s nastavenými parametry dle požadavků zákazníka automatické utěsnění filtračního složence do rámu polyuretanovým tmelem automatické nanášení těsnění na vstupní, výstupní bo obou stranách filtru dle požadavku zákazníka vlastní ověření bezdefektnosti a měření účinnosti na vlastním skenovacím zařízení včetně vystavení protokolu dle EN 1822:10 67 MÉDIA

35 Ultrafiltr CR Absolutní filtry pro mikročástice EPA, HEPA, ULPA Ultrafiltry N Absolutní filtry pro mikročástice EPA, HEPA, ULPA MÉDIA Třída filtrace dle EN 1822:10 H14 U17 šíře rámu: 70, 78, 90, 102, 110, 122 a 150 mm, EN 1822:10 F7 U (š) 610 (v) 292 (h) mm 305 (š) 610 (v) 292 (h) mm 762 (š) 610 (v) 292 (h) mm V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Ultrafiltry CR jsou deskovité filtry pro mikročástice. Chrání osoby, vybaveni a technologie před vzduchem roznášenými kontaminovanými částicemi. Filtrační medium nasazuji se papíry z jemných skelných mikrovláken v různých stupních odloučeni, resp. petrace. Filtrační medium je vyskládáno do složence a počtem skladů a výškou skladů optimálně dimenzováno na provozní podmínky. Separátory jsou tvořeny tavným lepidlem, čímž je dosaženo vysoké stability celého filtračního elementu. Rám filtru Rám je vyroben z eloxovaného hliníkového profilu. Dle požadavků provedení rez. Utěsnění filtračního složence do rámu Dvousložkový polyuretanový tmel. Těsnění Speciální profil z EPDM-mechové pryže s uzavřeným povrchem. Tvar těsnění: ploché, půlkruhové, dvoubřité. Těsnění gelové, U-profil a těsnění pro vysoké teploty. Ochrana proti dotyku ochranná mřížka: z obou stran z jedné strany, na straně s těsněním z jedné strany, proti straně s těsněním bez ochrany proti dotyku Kvalita, defektoskopie, SCAN TEST* Hlavní důraz při zajištění kvality klade naše společnost především na filtrační média, výrobní postup a na hotové filtrační članky. Ultrafiltry jsou vyráběny a testovány podle přesně stanoveho postupu. Přitom se rozlišují požadavky kvalitativních stupňů A až D. Vizuální, praménková zkouška olejovou mlhou, osvědčení o zkoušce dle EN Za příplatek Scantest včetně protokolu. V prostorách s jvyššími nároky na čistotu vzduchu. Zdravotnictví laminární stropy, čisté nástavce, farmacie, elektotechnika, mikrobiologie, výroba CD, potravinářský průmysl. Spalováním * SCAN TEST = počítačem řízená zkouška filtračního média pomocí laserového počítače částic. Ultrafiltry N mají kompaktní a robustní konstrukci s malým rizikem poškození a s nadprůměrně velkou filtrační plochou. skládaného filtračního média ve složenci umožňuje extrémně vysoké náběhové rychlosti a průtoky až m 3 /hod. (na filtr rozměru mm). Kvalita Pro ultrafiltry ve třídách filtrace H13 a H14 je standardem praménková zkouška olejovou mlhou. Počítačem řízená kontrola filtračního média ULPACATS za příplatek. Čisté prostory farmacie, lékařství, jaderné elektrárny, mikroelektronika, průmysl. Filtrační složec ze skelného submikronového vlákna Filtry zčištěné venkovním vzduchem se likvidují spalováním bo skládkováním. Filtry zčištěné toxickým bo radioaktivními částicemi se likvidují jako bezpečný odpad. Technická data Jmen. průtok vzduchu při rozměru mm Měrná jednotka F7-V F9-V E11-V35 H13-P H13-V30 H13-V34-T H13-V H14-V35 U15-V30 m 3 /h Jmenovitá náběhová rychlost m/s 3,0 3,0 2,6 1,5 2,25 2,55 3,0 2,6 2,25 Počáteční tlaková ztráta při jmenovitém zatížení Rozměry Typ 610 šířka: 9 mm (±1 mm) Typ 305 šířka: 304 mm (±1 mm) Typ 762 šířka: 762 mm (±1 mm) Typ 5 šířka: 5 mm (±1 mm) Pa Doporučená koncová tlaková ztráta Pa Maximální teplotní odolnost C š v x Těsnění v stlačeném stavu, stlačeno cca 5 mm Hloubka h U všech filtrů odpovídá hloubka hodnotě 292 mm (±1 mm) h x

36 JP a JK Absolutní filtry pro mikročástice speciální provedení JG a JKG Absolutní filtry pro mikročástice speciální provedení MÉDIA, EN 1822:10 F9 H14 od ø 155 do ø 300 mm Třída filtrace dle EN 1822:10 H13 H14 od ø 155 do ø 300 mm V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Speciální kruhové filtry JP,JK jsou vyrobeny ze skelného submikronového filtračního papíru, který je vyskládán do složence a zalit do oboustranných manžet z PU bo rezu. Rám filtru Kovové krycí manžety jsou vyrobeny z hliníku bo rezu. Typ JP má manžety z polyuretanu. Separátory Separátory jsou tvořeny termoplastickým tavným lepidlem. JP Cylindrický prachový filtr ve třídě filtrace F9 dle EN 779:12. Filtrační médium z celulózních vláken. Příruby vyrobeny z pružného plastového materiálu, sloužící jako těsnění. Střední stupeň účinnosti (atmosférický) EN 779:12: 95% Relativní vlhkost vzduchu do: 85% Maximální teplotní odolnost: 90ºC Doporučená koncová tlaková ztráta: 500 Pa JK Cylindrický HEPA filtr ve třídě filtrace H13 dle EN 1822:10. Filtrační médium z submikronových skelných vláken. Svorka pro instalaci filtru se skládá z připojovacího mosazného kroužku a těsnění z EPR. Střední stupeň účinnosti (atmosférický) EN 1822:10: 99,99% Relativní vlhkost vzduchu do: % Maximální teplotní odolnost: 90 C Doporučená koncová tlaková ztráta: Pa Výška: 50 0 mm Průměr: 150 bo 190 mm Těsnění Filtr je zakončen pryžovou manžetou bo normalizovaným šroubením pro připojení k potrubí (např. pro mediciální plyny). Kvalita H13 = praménková zkouška olejovou mlhou. H14 = ULPACATS laserový atest filtračního média za příplatek Ve všech oblastech vzduchotechniky a rozvodu vzduchu, kde je nutno filtrovat malé množství vzduchu s vysokou účinností filtrace tzn. přívody a odvody z laboratoří, chemických provozů, čištění mediciálních plynů, jaderná technika, elektrotechnika. Filtrační složec ze skelného submikronového vlákna Skládkováním bo spalováním v odpovídajících spalovnách. Speciální kruhové filtry JG, JKG jsou vyrobeny ze skelného submikronového filtračního papíru, který je vyskládán do složence a zalit do oboustranných manžet z PU bo rezu. Filtry jsou vyráběny také v kompaktním provedení včetně opláštění (JKG). Opláštění muže být plastové bo rez. Filtry umožňují zatížení až Pa při průtocích až 150 m 3 /h. Rám filtru Kovové krycí manžety jsou vyrobeny z hliníku bo rezu. Separátory Separátory jsou tvořeny termoplastickým tavným lepidlem. Těsnění Filtr je zakončen pryžovou manžetou bo normalizovaným šroubením pro připojení k potrubí (např. pro medicinální plyny). Kvalita H13 = praménková zkouška olejovou mlhou H14 = praménková zkouška olejovou mlhou JG Cylindrický HEPA filtr ve třídě filtrace H13 dle EN 1822:10. Filtrační médium z submikronových skelných vláken. Kovové části z hliníku. Ve variantách: 1. Bez ochranného krytu 2. S ochranným krytem 3. Provedení s pláštěm z ocelového plechu Střední stupeň účinnosti (atmosférický) EN 1822:10: 99,99% Relativní vlhkost vzduchu do: % Maximální teplotní odolnost: 90 C Doporučená koncová tlaková ztráta: Pa JKG-W Plastové pouzdro filtru JKG-W pro použití do vzduchových potrubních dílů bo pro podobné aplikace. Průměr připojení: 125 mm Směr proudění vzduchu: vertikální/horizontální, sestupný / vzestupný Vybaven odvodem kondenzátu, těsnění a konzole pro instalaci na zdi bo stropu. Ve všech oblastech vzduchotechniky a rozvodu vzduchu, kde je nutno filtrovat malé množství vzduchu s vysokou účinností filtrace tzn. přívody a odvody z laboratoří, chemických provozů, čištění mediciálních plynů, jaderná technika. Filtrační médium ze skelných mikrovláken

37 Filtrační vložky pro průmyslovou filtraci 72 73, % recyklovatelné Hlavní oblasti využití Práškové lakování, Plasma / laserové řezání, Pískování Metal / aluminium, Dřevo, Chemie, Cement, Textil, Potravinářství & nápoje a ostatní Válcové filtrační vložky DIN válcová a kónická vložka otevřená/uzavřená & otevřená/otevřená svařovaná konstrukce zpevněné provedení díky spirálové konstrukci vnější fixační pásky pro vyšší dynamiku při čistícím/ pulzním procesu Filtrační vložky JET ABS % ABS se 3 bo 4 oky výměnné ze strany špinavého i čistého vzduchu Filtrační vložky JET hliníková bo pozinkovaná víka % ABS se 3 bo 4 oky výměnné ze strany špinavého i čistého vzduchu MULTIFIT skládané vložky náhrada konvenčních filtračních sáčků úspora ergie zvýšený průtok vzduchu a účinnost jednodušší instalace 2 3 větší filtrační plocha vložky Multifit ve srovnání s filtračními sáčky prodloužená životnost redukce odstávek a nákladů na údržbu Válcové filtrační vložky DIN Filtrační vložky JET ABS Komponty pro čisté prostory jsou filtry a filtrační zařízení pro prostory s jvyššími nároky na čistotu. V této skupině nabízíme Přívodní tlakové stropy CG s laminárním prouděním včetně návrhu, dodávky a instalace zařízení. Nedílnou součástí systému přívodu vzduchu jsou KS Čisté nástavce, které jsou standardně osazeny HEPA filtry a slouží k filtraci a rozvodu vzduchu. Odloučení mikročástic, bakterií a virů se děje bezprostředně před vstupem do čistého prostoru. KS Čisté nástavce jsou dodávány ve standardní rozměrové řadě bo na požadavek zákazníka Zařízení jsou vhodná pro zdravotnictví přívodní stropy, KS Čisté nástavce, farmacii, výrobu jemné elektrotechniky, mikrobiologie, výrobu CD, potravinářský průmysl aj. Nabízíme validaci čistých prostor včetně zprávy o validaci v rozsahu: průtok vzduchu přes HEPA bezdefektnost HEPA v centrálním přívodu bezdefektnost HEPA koncových filtrů čistotu přiváděného vzduchu čistota prostoru a kontrolních míst bez provozu přetlak v daném prostoru, výkon a rezerva Filtrační vložky JET MULTIFIT

38 Přívodní tlakové stropy CG s laminarizátorem Komponty pro čisté prostory KS Čisté nástavce Komponty pro čisté prostory MÉDIA komfortní klima v místnosti, bez průvanu velmi nízká hladina hluku konstrukce s hladkými povrchy odolná desinfekčním prostředkům minimalizovaná koncentrace zárodků (< 10 zárodků / m³) ve sterilní oblasti nižší spotřeba ergie díky minimalizaci tlakových ztrát perfektní a těsná integrace systémových prvků Možnost dodávek návrh a dimenzování dle požadavků zákazníka 6 standardních velikostí, možnost přizpůsobení provedení požadavku zákazníka Použité absolutní filtry standardně KS BESTFIL, další možnosti dle požadavku V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Charakteristika Přívodní tlakové stropy s laminarizátorem splňují jvyšší hygienické i technické požadavky včetně filtrace(e12-u16)a distribuce pro přívod vzduchu do čistých prostor. Možnost dodání včetně základního podsvětlení stropu. Dle požadavku možnost dodávky včetně vzduchotěsných uzavíracích klapek, které umožňují uzavření přívodu vzduchu v případě potřeby. Kompaktní konstrukce s vysokou adaptabilitou na stávající stavbu. Používané koncové výústě Dvojitý laminarizátor ze speciální jemné mikrotkaniny vytváří laminární výtlačné proudění pod celým prostorem stropu. Čisté prostory operační sály, farmacie, mikroelektrotechnika, farmacie, jemná optika. Přívodní strop CG Přívodní strop CG - OP sál gykologie Přívodní strop CG minimalizuje koncentraci zárodků ve sterilní oblasti Přívodní strop CG Charakteristika KS Čisté nástavce jsou vzduchové výusti se zabudovanými absolutními filtry pro mikročástice. Výusti slouží k filtraci a rozvodu vzduchu. Odloučení mikročástic, bakterií, virů se děje bezprostředně před vstupem do čistého prostoru. Nástavce jsou dodávány jako stropní a stěnové. KS Čisté nástavce jsou standardně vybaveny zkušební drážkou pro možnost měření těsného uložení filtru a přípojem pro měření tlaku. Vzduch se přivádí přes kulatá připojovací hrdla, do nichž je možno namontovat vzduchotěsné uzavírací klapky. Konstrukce čistých nástavců umožňuje zároveň filtraci vzduchu a následnou distribuci již přefiltrovaného vzduchu Viry, bakterie a prachové částice jsou filtrovány z proudu vzduchu bezprostředně před výstupem vzduchu, což eliminuje rizika spojená s centrálním systémem filtrace, jako je příčná kontaminace ve ventilačních potrubích Používané koncové výústě Děrovaný plech, difusor, vířivá výusť. KS Čisté nástavce jsou ideální pro použití všude tam, kde je třeba čistý vzduch bo vzduch prostý zárodků, jako například: Nemocnice: operační sály a ošetřovny, jednotky intenzivní péče, sterilní zóny a prostory izolace Průmysl: ekologické čisté výrobní provozy ve farmaceutickém, chemickém, potravinářském, optickém a elektronickém průmyslu Laboratoře: čisté zóny a pracovní plochy, pro přívod čistého vzduchu a filtraci toxických bo bezpečných aerosolů Kvalita Pro ultrafiltry ve třídách filtrace H13 a U15 je standardem praménková zkouška olejovou mlhou na bezdefektnost. Počítačem řízená zkouška filtračního média SCAN TEST včetně protokolu dle EN se provádí na základě objednávky. Čisté prostory farmacie, lékařství, laboratoře, elektrotechnika, mikrobiologie, jaderná technika.

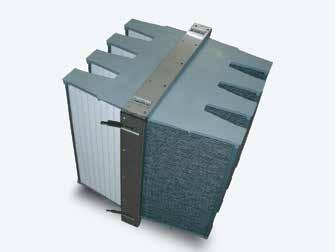

39 76 JEDNOTKY PRO OSAZENÍ DO VZT POTRUBÍ Konstrukce speciálního filtračního zařízení pro osazení do VZT potrubí je uzpůsobena k snadnému začlenění do potrubního systému. Jeho konstrukce je pevná a stabilní a manipulace je velmi snadná. V jednom zařízení KS BK je možné nasadit i několikastupňovou filtraci od třídy filtrace G1 - H13. Filtrační zařízení KS BK nabízí možnost rozměrové řady pro průtoky vzduchu od m 3 /h m 3 /h. Pro vyšší průtoky vzduchu lze zařízení KS BK kombinovat z více zařízení. Nabízíme komplexní služby od návrhu zařízení až po montáž. Filtrační jednotky KS BK jsou nasazovány všude tam, kde je nutné řešit osazení kapsových a kompaktních filtrů, filtračních článků a současně i kompaktních filtrů s aktivním uhlím. Jejich uplatnění se najde na přívodním vzduchu telekomunikačních ústředen, mocnic, farmacie, elektrotechnických provozů apod. Pro vysoké nároky na čistotu dodáváme komory v hygienickém provedení ve třídě filtrace až H13. Filtrační jednotky NG Kanálové filtrační jednotky NG jsou stabilní jednotky zvláště se hodící pro prostory, do kterých je třeba přivádět až cca m 3 /h absolutně filtrovaného vzduchu. Díky možnosti sestavit jednotky rychle a jednoduše do variabilních velikostí, nabízejí tyto možnost osazení pro mnohé typy KS filtrů. Dvoufázová kombinace filtrů sestává z filtru pro prachové částice KS FP a adsorpčního filtru pro záchyt plynů KS AFP, které se montují společně do ukládacích rámů typu KS RS zkonstruovaných pro tento účel. Oba filtrační články se přitom přiloží k sobě přírubovými stranami a upnou se společně do ukládacího rámu KS RS. Filtrační jednotky KS BK Filtrační jednotky pro osazení do VZT potrubí Vyráběný sortiment KS BK 1 BK 51 Průtok m 3 /h Stavební hloubka komor 500 cca mm Charakteristika jednotky Filtrační jednotky BK jsou ideálním prostředkem pro filtraci hrubého bo jemného prachu ve všech potrubních rozvodech vzduchotechnických systémů. Filtrační komory KS BK jsou vyrobeny z rámových hliníkových profilů (kostra), opláštění je z palů z pozinkovaného ocelového plechu. Provedení též pro venkovní prostředí. Možnost osazení filtrů Ideální pro kapsové filtry KS PAK, kompaktní filtry KS FP, kovové filtrační články, články s aktivním uhlím KS AFP apod. Přívodní vzduch do telekomunikačních ústředen, mocnic, farmacie, elektrotechnických provozů apod. Pro vysoké nároky na čistotu dodáváme komory v hygienickém provedení ve třídě filtrace až H 13. Výhody a přednosti snadné začlenění do potrubního systému pevná a stabilní konstrukce moderní způsob uložení kapsových a kompaktních filtrů v ukládacích rámech snadná manipulace při montáži dodávka včetně manometru pro měření tlakové ztráty možnost osazení kompaktních filtrů, dodávky komor s vícestupňovou filtrací návrh komor dle zadání zákazníka, přesně dle požadavků 77 MÉDIA Popis nákresu 1 ukládací rám KS RA 2 kapsový filtr 3 upínací olivy pro těsné uzavření dvířek 4 odnímatelná dvířka 5 podstavec 6 lištové příruby (š = 30 mm) a šířka (vnější rozměr komory) A 1 šířka (připojovací rozměr lištových přírub) B1 výška (připojovací rozměr lištových přírub) B 2 výška podstavce (70, mm) S P směr proudění

40 Speciální jednotky s vícestupňovou filtrací Speciální aplikace Speciální filtrační jednotky s vícestupňovou filtrací včetně ventilátoru a dalších VZT kompontů Provedení mobilní provedení hygienické provedení rez, komaxitové provedení provedení do prostředí s bezpečím výbuchu KS NICE AIR Speciální aplikace F7 Provedení bez ventilátoru s ventilátorem a regulátorem otáček MÉDIA V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Charakteristika jednotky Základem jednotky je rámová konstrukce z hliníkových profilů. Opláštění může být jednoduché bo dvojité s izolací. Standardní materiál je pozink. plech, dle požadavků rez bo komaxitová úprava. Komory mohou být vybaveny vícestupňovou filtrací např. G4, F7 a aktivním uhlím bo G4, F9 a HEPA filtry. Ventilátor včetně plynulé regulace otáček je dodáván na přání. Jednotky dodáváme také v mobilním provedení bo s úpravou pro venkovní provedení. odsávání prachových částic a škodlivin z elektrotechnického průmyslu odsávání a čištění odpadního vzduchu z ČOV mobilní odsávání v jaderných elektrárnách odsávání z pracovišť v laboratořích, mocnicích a v mikrobiologii farmaceutické provozy, letištní haly odsávání škodlivin z pracovišť při zpracování plastů Charakteristika Jedná se o zcela nový systém účinné filtrace pro záchyt jemných prachových částic F7 a plynných škodlivin a zápachů. Jednotka je vyrobená z hliníkových profilů, palové opláštění je z pozinkovaného plechu. Revizní dvířka jsou opatřena madly pro pohodlnou manipulaci při výměně filtru. Srdcem jednotky je kompaktní filtr KS WA, který je uložen v ukládacím rámu a osazen na mikroporézní těsnění. Provedení bez ventilátoru s ventilátorem a regulátorem otáček Výhody, přednosti vysoká adsorpční kapacita > 95 % nízké tlakové ztráty úspora ergetických nákladů, možnost dodatečné montáže filtrace jemných prachových částic a odstranění zápachů v jedné fázi průtočné množství m 3 /h až m 3 /h možnost připojit ke stávajícímu vzduchotechnickému systému provedení filtru v jednotce v celoplastovém rámu kompaktní jednotka se řadí mezi ergeticky náročné filtry Záchyt jemných prachových částic, organických a aromatických uhlovodíků (např. xylen, toluen, technický benzin, acetáty), výfukových plynů, tělesných, civilizačních, kosmetických a cigaretových zápachů a mnoho dalších plynných čistot. Oblasti nasazení Rodinné domy, elektrotechnický průmysl, letiště, hotely, restaurace, administrativní budovy apod. Varianty KS NICE AIR Bez ventiátoru rozměr: mm s ukládacím rámem pro filtr KS WA: mm proti příruby; připojovací rozměry: mm S ventilátorem rozměr: mm rozměr s ukládacím rámem pro filtr KS WA: mm plynulá regulace otáčet, průtok vzduchu 0 až 0 m 3 /h. Možnost dodat bez podstavce bo s podstavcem. Připojovací rozměr: kruhová příruba průměr 0 mm.

41 Filtrační jednotky NG Filtrační jednotky pro osazení do VZT potrubí Dvoufázová kombinace filtrů M6-F9 Filtrační jednotky do potrubí vestavby 81 MÉDIA Vyráběný sortiment KS NG-K, KS NG-T Průtok do m 3 /h Stavební hloubka komor mm M6, F9 dle rozměrů rámu KS RS 1 a parametrů VZT a použitých filtrů Charakteristika jednotky Kanálová filtrační jednotka NG je vyrobena z pozink. bo rez plechu a je vhodná pro nasazení do všech potrubních rozvodů pro absolutní filtraci přívodního bo odpadního vzduchu. Filtrační jednotky NG jsou stabilní a zvláště se hodí pro prostory, do kterých je třeba přivádět až cca m 3 /h absolutně filtrovaného vzduchu. Díky možnosti sestavit jednotky rychle a jednoduše do variabilních velikostí, nabízejí tyto možnost osazení pro mnohé typy KS filtrů. Možnost osazení filtrů Provedení NG-K: ultrafiltry CR (E10-U15) + předfiltry pro jemný prach FP-P Provedení NG-T: ultrafiltry typ N a předfiltr pro jemný prach - typ KS-FP Zvláštní provedení Jednotky NG podle požadavků zákazníka kombinované do větších systémů, montované a utěsněné ve výrobním závodě. Jednotky NG jsou dodávány v pozink. provedení bo práškově lakované. Prostory s vysokými nároky na čistotu lékařství, laboratoře, farmaceutická výroba, výroba CD, jemná optika, jaderná ergetika, elektrotechnický průmysl, automobilový průmysl, sterilní zóny v mocnicích. Skládkováním bo spalováním Charakteristika Dvoufázová kombinace filtrů sestává z filtru pro prachové částice KS FP a adsorpčního filtru pro záchyt plynů KS AFP, které se montují společně do ukládacích rámů typu KS RS zkonstruovaných pro tento účel. Oba filtrační články se přitom přiloží k sobě přírubovými stranami a upnou se společně do ukládacího rámu KS RS. Odloučení jemného prachu a vznášejících se prachových částic, škodlivin obsažených ve vzduchu (tzv. antropogeny), smogu, ozónu, výfukových plynů spalovacích a vznětových motorů, kerosinových, benzínových a alkoholových výparů, výparů z ředidel. Eliminace hnilobných, tělesných, civilizačních a mocničních zápachů a zápachů z potravin. Skládkováním bo spalováním První stupeň filtrace KS FP-M6 KS FP-F7 KS AFP-AZ Účel filtrace částice částice plyny (VOC s) M6 F7 V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Možnost instalace filtrů v jednotkách NG a/ Ultrafiltr Cr + filtr pro jemný prach KS FP-P b/ Ultrafiltr N + filtr pro jemný prach KS FP-P c/ Ultrafiltr N + filtr pro jemný prach KS FP a/ b/ c/ NG-K D = 550 mm NG-K D = 550 mm NG-T D = 750 mm Typ / velikost A B C V E D X Hmotnost NG-K-1/ kg NG-K-1/ / kg NG-T-1/ kg NG-T-1/ / kg Účinnost dle EN 779:12 % 90 % Odlučivost pro toluen > 95% Druhý stupeň filtrace KS FP-F9 KS AFP-AZ KS AFP-AS Účel filtrace částice plyny (VOC s) kyselé plyny F9 Účinnost dle EN 779:12 98 % Odlučivost pro toluen > 95% Odlučivost pro SO 2 a HCl > 95% Celková data pro Dvoufázovou kombinaci filtrů (pro velikost 610) Objemový průtok (m³/hod) (normální životnost) Počáteční tlaková ztráta (Pa) Jmenovitý objemový průtok (m³/hod) dlouhá životnost Počáteční tlaková ztráta (Pa) 1 45 Hmotnost (kg) včetně rámu typu KS RS 13,1 15,6 18,1

42 Bezpečnostní skříň KS BZV s bezkontaktní výměnou filtrů Instalace filtrů Rychlé uchycení filtrů pakovým mechanismem z rezové oceli Povrchová úprava epoxidově práškově lakované RAL 9010 bo rez AISI 3044 Pro filtry o hloubkách 292 mm, 150 mm, 96 mm Charakteristika jednotky Bezpečnostní skříň stavebnicové konstrukce pro variabilní sestavy, plně svařovaná. Ocelová konstrukce, vzduchotěsně svařená bo v rezovém provedení (součástí jsou čtyři knoflíky k upevnění dvířek na skříň). Filtrační rám je průběžně svařovaný a absolutně těsný. VZT přechody lakované bo rez. Provedení rámů filtrů MDF, Al, pozink bo rez Zvláštní provedení Všechny skříně jsou vybaveny čtveřicí bezpečnostních uzávěrů k zajištění řádného dosednutí rámu a dvířek: dvířka lze zavřít, pokud ní filtr správně umístěn a zaklapnut v rámu. Pokud jsou dvířka správným způsobem zavřena (rám správně dosedá) a zařízení je zapnuto, dochází již k těsnosti filtru a dvířek rámu. Komora pak ní ovlivňovaná vibracemi bo otřesy. Odsávání kontaminovaného vzduchu (filtrace částic, mikroorganismů, molekul). Vhodné pro: farmaceutické, biotechnologické, chemické, mocniční, laboratorní provozy, zařízení vyžadující biologickou bezpečnost, chovná zařízení, jaderné elektrárny... Připojení Pomocí předvrtaných obdélníkových přírub Tlakové porty Umístěny ve směru a proti směru proudění Rozměrová řada bezpečnostních skříní a filtrů Model Rozměry bezpečnostní skříně Rozměr filtru C B A š v hl KS BZV KS BZV KS BZV Ukládací rámy jsou určeny k dokonalému uložení kapsových filtrů KS PAK, kompaktních filtračních článků KS FP a dalších typů rámečkových filtrů KS PL, KS Z, KS MA. Jejich konstrukce je v robustním a velmi stabilním provedení. Uložení filtru do rámu je velmi jednoduché systémem upínacích spok. Pomocí upínacích spok nasta automatické vycentrování vloženého filtru a dokonale těsné upnutí všech typů filtrů. Díky snadné stavebnicové konstrukci je možné vytvořit filtrační stěny dle požadavku zákazníka. Montáž rámů do klimatizačních jednotek bo nasávacích otvorů je velmi snadná. Dodávky standardních rozměrů rámů dle požadavků také v provedení rez. Speciální rámy KS RS 1 se používají pro osazení dvojice filtrů, např. kombinace předfiltrů a koncových filtrů či filtrů s aktivním uhlím KS FP, KS PAK, KS AFP, KS W, KS Z, KS PL. Výborné řešení pro výrobce klimatizačních jednotek. Nové uložení dvojice filtrů, malá stavební hloubka, snadné osazení do klimajednotek, vhodné i pro třídy filtrace E10-E12, H13 a vhodně kombinovatelné do velkých filtračních stěn. V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. A š + 18 B C v + 18 š + 18 v + 18 C KS BZV KS BZV KS BZV KS BZV KS BZV KS BZV KS BZV KS BZV KS BZV KS BZV KS BZV KS BZV KS BZV

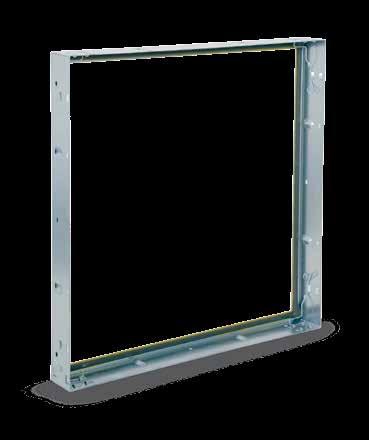

43 Ukládací rámy KS RA Příslušenství k filtraci ukládací rámy Ukládací rámy KS RS 1 Příslušenství k filtraci ukládací rámy MÉDIA Provedení pozink. plech, dle požadavků rez 610 (š) 610 (v) 70 (h) mm 508 (š) 610 (v) 70 (h) mm 305 (š) 610 (v) 70 (h) mm 305 (š) 305 (v) 70 (h) mm Provedení pozink. plech, dle požadavků rez 610 (š) 610 (v) 1 (h) mm 508 (š) 610 (v) 1 (h) mm 305 (š) 610 (v) 1 (h) mm 305 (š) 305 (v) 1 (h) mm Charakteristika Ukládací rámy KS RA jsou vyrobeny z pozinkovaného plechu, součástí rámu jsou 4 sponky a těsnění. Jednoduché a bezpečné osazení filtru se provede jeho vložením a přitlačením spok na mikroporézní těsnění. Postranní montážní otvory umožňují sestavení rámů do filtračních stěn. pro typy filtrů kapsové filtryks-pak kompaktní filtryks-fp rámečkové filtryks-pl(25) rámečkové filtryks-w, KS-Z1 (25) kompaktní filtry KS-AFP s aktivním uhlím Výhody, přednosti montáž rámů do všech klimatizačních jednotek a sestavování do filtračních stěn dokonale těsné upevnění filtrů v rámu pomocí čtyř spok automatické vycentrování filtru Výhodou rámu KS RA je variabilní možnost osazení a následného vyjímání filtrů z obou stran, tj. ve směru bo protisměru proudění vzduchu. Charakteristika Ukládací rámy KS-RS jsou vyrobeny z rez bo pozink. plechu. Součástí rámu jsou 4 sponky které přitlačují filtr.člák k zabudovanému mikroporéznímu těsnění. pro typy filtrů Rámy se používají pro osazení dvojice filtrů,např. kombinace předfiltrů a koncových filtrů či filtrů s aktivním uhlím KS FP, KS PAK, KS AFP, KS W, KS Z, KS PL. Výborné řešení pro výrobce klimatizačních jednotek. Kombinace filtrů, např. FP+AFP, W+PAK, FP+FP, FP+PAK. Výhody, přednosti nové uložení dvojice filtrů malá stavební hloubka, snadné osazení do klimajednotek, vhodné i pro třídy filtrace E10 H13 vhodně kombinovatelné do velkých filtračních stěn

44 86 87 V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Aktivní uhlí se nasazuje k odlučování (adsorpci) zápachů a škodlivých plynných čistot ze vzduchu, které v poslední době stále častěji svou toxicitou a zápachem zatěžují životní prostředí a mohou být škodlivé pro člověka, zvířata i rostliny, se jako velmi účinný prostředek osvědčilo aktivní uhlí. Aktivní uhlí se používá v klimatizačních, ventilačních a speciálních filtračních zařízeních k čištění přívodního, cirkulujícího a odpadního vzduchu. Dále je velmi účinným prostředkem k úpravě pitných, průmyslových i odpadních vod. Aktivní uhlí se ve většině případů sype do filtračních patron, které vyrábíme ve standardních i atypických provedeních. filtračních patron je z pozink. plechu, rezu bo v eloxované úpravě. Naše řada filtračních jednotek KS BD a KS BD BIG nabízí variabilní možnosti velikostí v závislosti na daném technickém řešení. Speciální zařízení pro odstranění Sulfanu je jedičným řešením pro ČOV. Všechna filtrační zařízení s aktivním uhlím dodáváme na klíč od návrhu až po montáž zařízení. Dalšími zařízeními k odstranění zápachů a škodlivých plynů jsou kompaktní filtry s různými druhy sorpčních médií, která obsahují buď impregnované bo impregnované aktivní uhlí. Jsou nasazovány při nízkých koncentracích (např. laboratoře, specializovaná chemická pracoviště aj.) KS KOPA a KS KOPA-BIG Adsorpční filtry s aktivním uhlím Rozměrové řady KS KOPA 450 KS KOPA 625 KS KOPA BIG filtrační kazety Ano Filtrační systém KS KOPA se skládá z ukládacího rámu a z filtračních patron naplněných aktivním uhlím. Filtrační patrona sestává ze dvou válců s rozdílnými průměry, zhotovenými ze speciálního děrovaného plechu. Meziprostor, který vyplývá z rozdílných průměrů válců, udává šířku vrstvy aktivního uhlí. Na setřásacím zařízení se aktivní uhlí optimálně naplní do tohoto meziprostoru. Uzavřená patrona je opatřena těsněním, které zaručuje plynotěsné usazení na základním rámu. Patrony se upevní na základní rám třemi speciálními svorníky přes bajotový uzávěr a vytvoří tak stabilní filtrační jednotku. Pro vysoké průtoky se používají patrony typu KS KOPA-BIG. Odtahy z lakoven, odloučení zápachu z kuchyní a grilů, adsorpce kerosinu v letištních halách, odtahy ze svařování, adsorpce škodlivin z pájení, průmyslové škodliviny z chemického a elektrotechnického průmyslu, smogové plyny, jaderná ergetika. Příklady adsorpce odloučení škodlivin Organické látky, styren, acetáty, tech. benzin, páry nafty, čpavek, kyselé plyny a další, zápachy z masné výroby, mocniční pachy, výfukové plyny, zápachy z formaldehydu a čpavku. Použité aktivní uhlí Neimpregnované granulové vysoce kvalitní aktivní uhlí, dle požadavků také impregnované AU. Regerace Použité aktivní uhlí je vysypáno a podrobeno tzv. tepelné reaktivaci (obnovení účinnosti). Nasycené impregnované aktivná uhlí lze reaktivovat. Technická data Měrná jednotka KS KOPA 450 KS KOPA 625 KS KOPA BIG Průtočné množství m 3 /h do 190 do Tlaková ztáta Pa do 130 do Průměr patrony (vnější) mm Délka patrony mm Náplň aktivního uhlí kg 2 2,8 23 Průměrná hmotnost patrony včetně AU kg 3,85 4,8 34 Adsorpční kapacita pro C 2 H 2 % max. 25 max. 25 max. 25

45 88 KS BD Kompaktní filtrační jednotky s aktivním uhlím KS BD BIG Kompaktní filtrační jednotky s aktivním uhlím 89 Rozměrové řady KS BD ( m 3 /hod.) Neimpregnované aktivní uhlí: ANO, tepelná reaktivace Kapsové předfiltry F7: Rozměrové řady KS BD BIG 4 KS BD BIG 6 KS BD BIG 8 KS BD BIG 12 KS BD BIG 16 Neimpregnované aktivní uhlí: ANO, tepelná reaktivace Představují operativní řešení pro odloučení plynných škodlivin z přívodního bo odpadního vzduchu. Jednotky jsou vyrobeny z hliníkových rámových profilů, opláštění je z pozink. plechu. Standardně jsou vybaveny dvoustupňovou filtrací: 1. st. = kapsové filtry F7 pro filtraci jemných prachových částic, 2. st. = filtrační patrony KS KOPA. Filtrační systém KS KOPA, KS BD je doporučen a schválen ČIŽP Praha. Odtahy z lakoven, odloučení zápachu z kuchyní a grilů, adsorpce kerosinu v letištních halách, odtahy ze svařování, adsorpce škodlivin z pájení. Příklady adsorpce odloučení škodlivin Zápachy z masné výroby, zápach formaldehydu, organické látky, styren, výpary z ředidel a rozpouštědel, škodliviny ze svařování. Použité aktivní uhlí Neimpregnované granulové vysoce kvalitní aktivní uhlí, dle požadavků také impregnované AU. Lištové připojovací příruby (30 mm) Regerace Kapsové předfiltry F7, aktivní uhlí ve filtračních patronách ano (tepelná reaktivace), impregnované AU lze reaktivovat výměna za nové. Hlavní oblasti nasazení filtračních jednotek KS BD Odtahy z lakoven a stříkacích boxů, odloučení zápachů z kuchyní, masné výroby a grilů, adsorpce škodlivin z chemického a elektronického průmyslu. Přívody do letištních a nádražních hal, odtahy z atomových elektráren. Přívody a odtahy z operačních sálů, JIP, velínů, odtahy z čistíren odpadních vod, odtahy od svařování. Výroba elektroniky a další oblasti, ve kterých se vyskytují škodlivé plyny bo zápachy, které je nutné odlučovat zasedací místnosti, muzea. Nemocnice, laboratoře, počítačové místnosti, tiskárny, čerpací stanice, parkoviště, garáže. Kompaktní jednotky KS BD BIG jsou okamžitě připojitelné k VZT potrubí. Díky stabilní konstrukci doporučujeme jednotky KS BD BIG osadit na betonový základ. Příklady adsorpce odloučení škodlivin Zápachy z masné výroby, zápach formaldehydu, organické látky, styren, výpary z ředidel a rozpouštědel, škodliviny ze svařování. Použité aktivní uhlí Nasycené impregnované aktivní uhlí lze reaktivovat. Je nutná jeho výměna za nové. Hlavní oblasti nasazení filtračních jednotek KS BD BIG: Odtahy z lakoven a stříkacích boxů, odloučení zápachů z kuchyní, masné výroby a grilů, adsorpce škodlivin z chemického a elektronického průmyslu. Přívody do letištních a nádražních hal, odtahy z atomových elektráren. Přívody a odtahy z operačních sálů, JIP, velínů, odtahy z čistíren odpadních vod, odtahy od svařování, výroba elektroniky a další oblasti, ve kterých se vyskytují škodlivé plyny bo zápachy, které je nutné odlučovat zasedací místnosti, muzea. Nemocnice, laboratoře, počítačové místnosti, tiskárny, čerpací stanice, parkoviště, garáže Nová řada filtračních jednotek pro vysoké koncentrace škodlivin a velké průtoky vzduchu od m 3 /h až do m 3 /h. Hlavními přednostmi nové řady jednotek jsou: Dokonalá předfiltrace jemných částic pomocí kompaktních filtrů KS FP, F7 Rozměrová řada od m 3 /h možnost omezeného sestavení libovolného systému na požadovaný průtok vzduchu Robustní konstrukce, vysoká účinnost filtrace Dlouhý servisní interval předfiltru KS FP F7 a aktivního uhlí ve filtr. patronách KS KOPA BIG Možnost nasazení impregnovaného aktivního uhlí pro speciální druhy škodlivin (smogové plyny, čpavek, skládkové plyny, plyny z ČOV apod.) Zabezpečujeme kompletní servis při výměnách filtrů a reaktivaci použitého AU B Bp C 2. stupeň filtrace filtrační patrony KS KOPA (70) Ap A 1. stupeň filtrace kapsové filtry KS PAK 85-F7

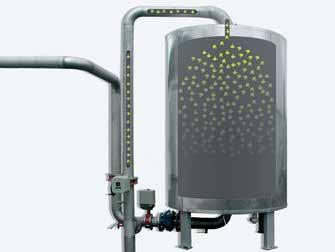

46 Odsiřovací jednotka SULOFF Speciální aplikace AFP adsorpční filtry s aktivním uhlím Adsorpční filtry s aktivním uhlím MÉDIA Odsiřovací jednotka SULOFF Odstraňování Sulfanu (H 2 S) z bioplynu, technologie vyvinutá ve spolupráci s Vysokou školou chemicko-technologickou v Praze 592 (š) 592 (v) 300 (h) mm 592 (š) 287 (v) 300 (h) mm 592 (š) 490 (v) 300 (h) mm 592 (š) 2 (v) 300 (h) mm V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Charakteristika jednotky Čištění probíhá v adsorbéru s pevným ložem, kterým proudí bioplyn. Válcový stojan adsorbéru je vyroben z antikorozní oceli s otvorem ve vrchní části pro plnění sorbentu. Pro přívod bioplynu je adsorbér vybaven vstupním potrubím s normalizovanou připojovací přírubou. Adsorbér se umístí na betonový základ, nosné patky se zakotví. Adsorbér je z vnější strany izolován mirální a skelnou vlnou o tloušťce mm v hliníkovém plášti pokrývajícím celý adsorbér. Sorbent K adsorpci je použito speciální impregnované aktivní uhlí ve formě drobných granulí. Hmotnost náplně je dle typu adsorbéru. Rozsah využití Řada odsiřovacích jednotek slouží k odstraňování sulfanu adsorpcí speciálním sorpčním materiálem - aktivním uhlím s následnou katalytickou oxidací na elementární síru, která zůsta zachycena na sorbentu. Adsorpční materiál se vlivem vylučování elementární síry deaktivuje. Proto je po určité době nutná jeho výměna. Účinnost odsíření se pohybuje mezi 96-99%. Servis Servis zabezpečovaný KS Klima-Service a.s. zajišťuje bezkontaktní výměnu adsorbéru. Reference ČOV Znojmo, ČOV Prostějov, ČOV Kroměříž, ČOV Kralupy nad Vltavou Popis nákresu 1 zásobník AU 2 přívod plynu 3 odvod plynu 4 odvod kondenzátu 5 plnicí otvor pro výměnu AU 6 elektrický ohřev odvodu kondenzátu 7 pojistný ventil 8 manometr 9 teploměr 10 o d f u k p l y n u 11 plošina se schody Kompaktní filtryks-afp jsou vynikajícím řešením pro odstranění molekulárního zčištění a zlepšení jakosti přívodního a cirkulačního vzduchu v klimatizovaných budovách. Rám filtru je z recyklovaného hořlavého, bezhalogenového polystyrolu, filtrační médium je v rámu utěsněné polyuretham. Mikroelektrotechnický průmysl, letiště, hotely, restaurace, administrativní budovy, muzea, mocnice, laboratoře, farmaceutický průmysl, smogové plyny. Příklady adsorpce odloučení škodlivin Výfukové plyny, výpary z ředidel a rouzpouštědel, běžné pachy osob, kosmetické pachy, mocniční pachy, pachy z vaření, potravin apod. Použité fitrační médium Speciální filtrační médium ze syntetických vláken s velmi malými částicemi adsorbentu. Typy AFP-AA, AFP-AS obsahují impregnovaný adsorbent, typ AFP AZ obsahující impregnovaný adsorbent. 300 mm (h) 25 mm 592 mm (š) v Fltry zčištěné venkovním vzduchem se likvidují spalováním bo skládkováním. Filtry zčištěné toxickým bo radioaktivními plyny se likvidují jako bezpečný odpad. KS AFP-AZ odloučení uhlovodíků KS AFP-AZ-DUO odloučení uhlovodíku včetně předfiltrace F7 KS AFP-AA odloučení polymerů KS AFO-AS odloučení kyselých a korozivních plynů Typ 305 výška: 287 mm Typ 4 výška: 2 mm Typ 508 výška: 490 mm Typ 610 výška: 592 mm

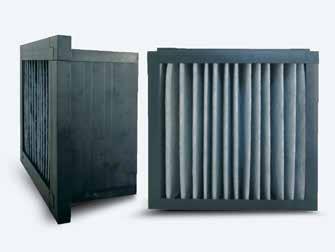

47 KS WA pal filtr Pal filtr k odstranění plynných škodlivin a zápachů PL-CARB adsorpční filtry s aktivním uhlím Adsorpční filtry s aktivním uhlím MÉDIA Rozměrové řady dle požadavku zákazníka (v š maximálně do 610 mm) Ne 529 (š) 592 (v) 25 (h) mm 287 (š) 592 (v) 25 (h) mm a další i standardní rozměry dle požadavků zákazníka částečná regerace V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Pal filtr KS WA je efektivním řešením k odstranění plynných škodlivin a zápachů. Jeho nasazením dosáhme výrazného zlepšení kvality vzduchu. Pal filtr KS WA je novou gerací filtrů tzv. duál fáze pro záchyt jemného prachu a adsorpci celého spektra plynných škodlivin a bezpečných organických látek Popis filtru Filtr KS WA je vyroben ze speciálního filtračního média, které je sestaveno z více vrstev a obsahuje až 0 g/m 2 aktivního uhlí. Médium je naskládané pro získání maximální filtrační plochy a následně uložené a zalité do robustního plastového rámu. Jedná se o zcela nový filtr, který je vhodný a účinný pro záchyt organických uhlovodíků (uhlovodíky (VOC s), DOP, BHT, silikon, MEK, EL, PGMEA, PGME, THFA, v ý fukové plyny spalovacích a vznětových motorů, výpary z asfaltu, dehtu, kerosinu a benzínu, výpary z rozpouštědel, např. z barev a laků, výpary z lepidel, pryže a čistících prostředků, vzdušné škodliviny (tzv. antropogeny), smog, ozon, tělesné, civilizační, kosmetické a cigaretové zápachy, mocniční, alkoholové a antiseptické zápachy, zápach z kuchyní, potravin a hnilob, mnoho dalších plynných škodlivin. Tento filtr má velmi nízkou počáteční tlakovou ztrátu. Při průtoku vzduchu m 3 /h má tlakovou ztrátu 10 Pa, při 500 m 3 /h má tlakovou ztrátu 30 Pa. Tím se filtr řadí mezi ergeticky náročné filtry. Oblasti nasazení Jako hlavní a účinný filtr jednotek KS NICE AIR. Dále hlavně ve VZT systémech, v letištních halách, hotelech, restauracích, administrativních budovách, v muzeích, knihovnách, mocnicích, domácnostech atd. Účinné řešení pro filtraci bezpečných aerosolů při smogových ohroženích. Filtr je plně spalitelný Výhody KS WA vysoká adsorpční kapacita účinnost > 95% nízké tlakové ztráty úspora ergetických nákladů, možnost dodatečné montáže do VZT filtrace jemných prachových částic F7 a odstranění škodlivin a zápachů v jedné fázi žádný úlet prachu žádná zpětná desorpce pevný rám z plastu (ABS) k instalaci do standardních rámů a ližin jako pro kapsový filtr nízká hmotnost snadná manipulovatelnost Do kovového rámu je usazeno speciální adsorpční filtrační médium CARBOTEX polyesterová tkaná textilie s obsahem aktivního uhlí. Jednostranná krycí mřížka z tahokovu. Pro odloučení zápachů z kuchyní a grilů. Vhodné pro adsorpci některých organických uhlovodíků. Skládkováním bo spalováním v odpovídajících spalovnách

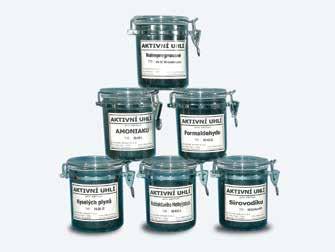

48 Neimpregnované aktivní uhlí Adsorpční filtry s aktivním uhlím Impregnované aktivní uhlí Adsorpční filtry s aktivním uhlím MÉDIA Balení Pytle po 25 kg Big Bag po 500 kg Ano tepelná reaktivace Balení Pytle bo soudky po kg Ne V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Aktivní uhlí tvořené válcovými granulemi o průměru 3 4 mm a délce 4 8 mm. Vysoká odolnost proti oděrům, ideální pro adsorpci organických uhlovodíků a zápachů. Základní technické údaje o granulovaném uhlí typ SC Vzhled: tvarované uhlí, granule, průměr cca 4 mm Hustota po setřesení: 450 ± 25 kg/m 3 Jodové číslo: min mg/g Obsah vody při balení: 6 % max. Adsorpce CCI4: 70 % min. Adsorpce zápachů, škodlivých plynů. Oblast nasazení Pro použití v systémech KS KOPA, KS BD, KS KOPA BIG, KS BD BIG a filtračních kazetách. Skupina č. 1 velmi dobrá adsorpce 50 % hmotnosti AU Toluen, xylen, benzín, fenoly, benzen, chloroform, perchloretylen, styren, acetáty, kerosin, terpentýn, zápachy z kuchyní, udíren a masné výroby, škodliviny ze svařování, pachy z ČOV, tělesné pachy, škodliviny z lepení a pájení, rozpouštědla, tabákový kouř, mocniční pachy, dezinfekční prostředky, benzol Skupina č. 2 dobrá adsorpce % hmotnosti AU Éter, astetika, aceton, methylalkohol, fosgen, acetáty, smogové plyny. Skupina č. 3 velmi malá adsorpční schopnost 3 8 % hmotnosti AU Akrolein, etan, propan, etylén, chlor, metan, čpavek, formaldehyd, oxid uhličitý. Pozn.: je nutné nasadit speciální impregnované AU. Imprgnované zrnité bo granulované aktivní uhlí se nasazuje k adsorpci takových plynů a par, které jsou standardním aktivním uhlím adsorbovány velmi málo bo vůbec. Jedná se o nízkomolekulární a polární látky s nízkou koncentrací a toxickými účinky. Složitou chemickou reakcí škodlivé látky s impregnantem dochází k odstraňování látky ze vzduchu škodlivé plyny se chemicky váží na impregnant v aktivním uhlí (chemisorpce). Musí-li se současně v jednom zařízení odlučovat různé škodlivé látky, je třeba navrhnout vícestupňové filtrační zařízení s různě impregnovaným aktivním uhlím. Oblast nasazení Pro použití v systémech KS KOPA, KS-BD, KS KOPA BIG, KS BD BIG. Ekologická likvidace dle platných norem a zákonů.

49 96 97 Manometry se používají pro zjištění tlakových ztrát na vestavěných vzduchových filtrech. Je možno je použít též pro měření podtlaků bo přetlaků (např. ve stříkacích boxech). Díky jednoduché montáži a nízké ceně jsou postradatelným pomocníkem při rychlém zjištění koncové tlakové ztráty filtru. Výrazně zvýší efektivnost nasazení filtru a umožní úsporu provozních nákladů. Manometry mají jednoduchou montáž na filtrační komory a jsou dodávány včetně příslušenství (kontrastní kapalina, přívodní hadičky...) bo s možností elektronického připojení na automatickou regulaci (vyšší systém MaR). Dodáváme rozsahy manometrů Pa. Dodáváme i řadu manometrů Maghelic s rozsahem od Pa. Manometry pro měření tlakové ztráty Příslušenství MÉDIA V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s se šikmou trubicí Charakteristika manometru V plastovém pouzdře je umístěna trubice (prove-dení akrylát) s možností nastavení 2 rozsahů, tj Pa a Pa. V zadní části pouzdra je nádobka pro kontrastní kapalinu. Manometr je dodáván s příslušenstvím. Rozsah měření) Volitelné (nastavení sklonu trubice): Pa a Pa EK se šikmou trubicí a elektronickou regulací (nastavitelné) Charakteristika manometru V plastovém pouzdře je umístěna trubice (provedení akrylát) s možností nastavení 2 rozsahů, tj Pa a Pa. V zadní části pouzdra je nádobka pro kontrastní kapalinu. Manometr je dodáván s nastavitelnými elektrickými kontakty pro připojení k systému MAR. Rozsah měření) Volitelné (nastavení sklonu trubice): Pa a Pa Příslušenství Kontrastní kapalina (modrá), průchodky, hadičky a montážní šrouby.

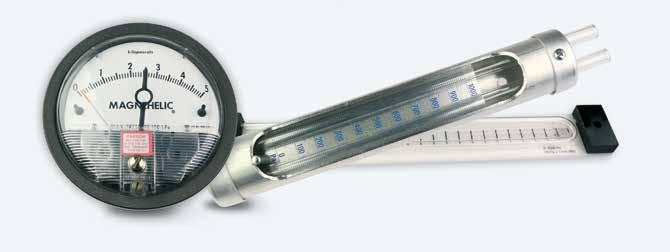

50 98 Manometry pro měření tlakové ztráty Příslušenství Environmentální profil Charakteristika manometru V ocelovém pouzdře je umístěna akrylátová U-trubice. Rozsah manometru je Pa. Manometr je dodáván bez příslušenství. Rozsah měření) Volitelné (nastavení sklonu trubice): Pa Charakteristika manometru Na plastové stupnici je umístěna akrylátová U-trubice. Manometr je dodáván včetně příslušenství. Rozsah měření) Volitelné (nastavení sklonu trubice): Pa Příslušenství Kontrastní kapalina (modrá), průchodky, hadičky a montážní šrouby Maghelic Charakteristika manometru V kovovém pouzdře je uložena stupnice o rozsahu Pa. Manometr je dodáván včetně příslušenství. Rozsah měření) Pa Příslušenství Průchodky, hadičky a montážní šrouby. Dodáváme kompletní řadu manometrů Maghelic. Naše vzduchové filtry jsou navrženy a vyráběny s hlavním cílem zajištění čistého vzduchu jefektivnějším způsobem, za konkurenční cenu a s minimálním dopadem na životní prostředí. Součástí naší firemní filosofie je poskytnout zákazníkovi kompletní péči také o použité filtry. Provádíme ekologickou likvidaci použitých filtrů skládkováním bo spalováním v odpovídajících spalovnách odpadu. Naše společnost vlastní koncesi a je oprávněná ke svozu použitých filtrů ze všech krajů České republiky. Jsme držiteli koncesní listiny pro podnikání v oblasti nakládání s bezpečnými odpady a můžeme tak našim zákazníkům nabídnout veškerou potřebnou administrativní podporu pro každý konkrétní případ odvozu použitých filtrů. V lednu 06 naše společnost získala Certifikát systému environmentálního managementu dle normy ČSN EN ISO 101:05, což je pro naše zákazníky zárukou jvyšší kvality péče o životní prostředí. Tyto služby provádíme na klíč, tj. včetně odvozu použitých filtrů z objektu (naše vozy mají povolení ADR k přepravě NZ odpadu) a včetně evidence množství odpadu společně s vystavením příslušných zákom stanovených listů o přepravě a likvidaci odpadu. Zabezpečujeme likvidaci použitých filtrů pod katalogovým číslem a (na základě novely č. 185/ 01 zákona o odpadech ) a také likvidaci bezpečného odpadu pod kat. číslem N (filtrační materiály) aj. Environmentální politika KS Klima Service, a. s. Akciová společnost KS Klima-Service, a.s. je výrobcem a dodavatelem vzduchových filtrů pro klimatizaci a větrání ve třídách filtrace G2 U17. Ochrana a tvorba životního prostředí, vytváření bezpečných a zdravých pracovních podmík pro své zaměstnance a jejich stálé zlepšování, včetně prevence zčišťování, patří trvale k jvyšším prioritám společnosti. Pro jejich splnění přijímá vedení KS Klima-Service,a.s. tyto zásady: Na základě pravidelného hodnocení úrovně zčisťování životního prostředí stanovovat vhodná opatření k trvalému snižování zátěže životního prostředí. Při všech činnostech prováděných ve společnosti přijímat opatření k omezení vzniku odpadů a ke snižování spotřeby ergií. Důslednou prevencí předcházet haváriím a situacím, jejichž důsledky by mohly mít gativní dopad na životní prostředí a zdraví zaměstnanců. Při všech činnostech souvisejících s realizací produktů poskytovaných společností dodržovat platné legislativní předpisy v oblasti životního prostředí. Legislativní předpisy týkající se ochrany životního prostředí rozpracovat do interní dokumentace s určením odpovědnosti jednotlivých zaměstnanců a dbát na jejich důsledné dodržování. Při výběru dodavatelů materiálů, zboží a služeb hodnotit jejich způsobilost s ohledem k ochraně životního prostředí. Periodicky vzdělávat a školit všechny zaměstnance v oblasti požadavků na ochranu životního prostředí. Vrcholové vedení se zavazuje dodržovat všechny legislativní a jiné požadavky relevantní pro společnost KS Klima-Service, a.s. Vrcholové vedení se zavazuje veškeré procesy a činnosti ustále zlepšovat

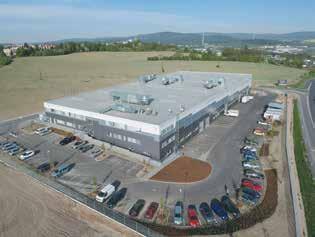

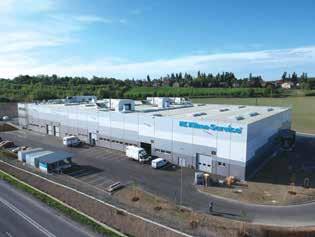

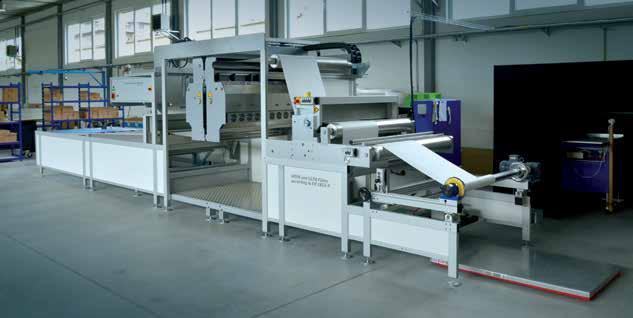

51 Výroba, vývoj a výzkum Zaručujeme % kvalitu produktů 101 Výroba maximální flexibilita dle požadavků zákazníka Společnost KS Klima-Service, a.s. zodpovědným přístupem ke každé zakázce, poskytováním doplňkových služeb na vysoké úrovni (doprava, ekologická likvidace apod.), zaváděním nových moderních technologií ve výrobě (skládačky médií, řezačky médií, výroba Hepa filtrů minipleat technikou apod.) se snaží o maximální komfort pro své zákazníky a udržení vysokého standardu kvality. se používají v prostředích s vysokými nároky na čistotu vzduchu např. na operačních sálech. Tato zkouška nám umožňuje odhalit případné sebemenší poškození filtru. Filtry, které jsou určené pro prostory s jvyššími nároky na čistotu jsou testovány na našem jnovějším a jmodernějším automatickém skenovacím zařízení TOPAS AFS 150. Výsledkem měření je protokol o ověření bezdefektnosti a účinnosti filtru. Vývoj a výzkum Vývojové centrum KS Klima-Service nabízí několik možností prověření filtrů Naše zkušební zařízení poskytují ověření hodnot tlakových ztrát při daném průtoku bo bezdefektnost a účinnost Hepa filtrů. Prvním zařízením je trať pro měření parametrů vzduchových filtrů. Tato trať byla vybudována z důvodu urychlení vývoje nových výrobků a zajištění precizních technických podkladů k našim produktům. Celá trať, její rozměry, délky a podklady pro umístění měřících prvků byly stanoveny dle norem ISO 51 a EN 779. Druhým zařízením je mobilní stanice pro defektoskopii EPA, HEPA filtrů, kde jsou testovány filtry s vyššími stupni filtrace E10-E12, H13-U17 praménková zkouška olejovou mlhou dle EN , dodatek A. Tyto filtry Specialisté společnosti KS Klima-Service a.s. vyvinuli v průběhu posledních let několik významných filtrů a filtračních zařízení, které se podařilo úspěšně uvést na tuzemských i zahraničních trzích. Jedná se především o filtrační systém pro záchyt mikročástic a plynných částic z jaderných elektráren, adsorpční zařízení SULOFF pro odstraňování sulfanu z bioplynu, rámečkové filtry z polypropylenových médií KS MPP M6-F9 bo malé filtrační kompaktní jednotky KS NICE air určené převážně pro pasivní domy k odstranění plynných škodlivin a zápachů. Pro následující období se zaměříme na vývoj nových vysoce účinných filtrů s nízkými počátečními tlakovými ztrátami a na aplikaci nových syntetických materiálů při výrobě moderních kapsových filtrů. Automatická linka pro výrobu filtračních složenců systémem MINIPLEAT V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. Mobilní stanice pro defektoskopii Scan test pro Hepa a Ulpa filtry Trať pro měření parametrů vzduchových filtrů Automatická šicí linka pro výrobu kónických filtračních kapes Vyřezávací plotter pro výrobu rámečkových filtrů Nový provoz pro výrobu a reaktivaci filtrů s AU

52 102 Zaručujeme % kvalitu produktů V rámci našeho programu ustálého zlepšování si KS Klima-Service, a.s. vyhrazuje právo na změnu specifikace bez předchozího upozornění. 02/14 Reference

53 KS Klima-Service, a.s. Evropská 710, Příbram II t F E info@ksklimaservice.cz W
