1 3D tlač

2 Materiály a technológie Plast PLA / ABS Odolné termoplasty plasty s vynikajúcimi vlastnosťami, určené na rýchle a lacné protypovanie alebo hotové výrobky. Má viditeľnú štruktúru vrstvenia materiálu. Nie je vhodný na komplexné modely so zložitou štruktúrou. ABS je základným materiálom stavebnice LEGO a PLA je plast na prírodnej škrobovej báze. Aplikácie vhodné napr. na hotové funkčné modely, náhradné súčiastky, rýchle a lacné prototypy, figúrky, ozdoby tela. Technické parametre Maximálna veľkosť modelu: PLA 230 x 270 x 200 mm / ABS x 200 x 185 mm Minimálna hrúbka steny: 0,8 mm Minimálna miera detailu: 0,4 mm Výška vrstvy: 0,30 0,1 mm Maximálna teplota: PLA- ~100 C, ABS- ~180 C Najväčší rozmer modelu vytlačeného v jednom kuse, väčšie modely je nutné rozdeliť na viac častí, ktoré sa však dajú jednoducho spojiť. Detaily a štruktúry modelu menšie ako je minimálna miera detailu, sa môžu zle vykresliť alebo úplne stratiť. Teplota, pri ktorej si model zachováva ešte svoj tvar, závisí od geometrie modelu, hrúbky stien, finalizácie a dobe pôsobenia Vlastnosti Odolnosť **** Hladkosť povrchu ** Presnosť detailu ** Flexibilita ** Lesk **** Priehľadnosť* Detailný plast Veľmi odolný materiál s vysokou mierou detailu a s takmer dokonalou povrchovou úpravou. Táto technológia umožňuje vytváranie veľmi presných modelov. Existuje tiež fotopolymér transparentný, ktorého transparentnosť je závislá od hrúbky modelu. Modely s vysokou presnosťou a povrchovou úpravou, šperky, výroba foriem na odlievanie... Technické parametre Maximálna veľkosť modelu: 125 x 125 x 160 mm alebo 2100 x 700 x 800 mm Minimálna hrúbka steny: 0,5 mm Minimálna miera detailu: 0,1 mm Výška vrstvy: 0,025 0,1 mm Maximálna teplota3: ~90 C Vlastnosti Odolnosť **** Hladkosť povrchu ***** Presnosť detailu ***** Flexibilita ** Lesk ** Priehľadnosť *** Plnofarebný pevný a tvrdý materiál ale málo flexibilný a krehký. Má jemnú zrnitú povrchovú štruktúru a ľahko nasáva tekutiny. Vynikajúci materiál na zhotovenie prezentačných a architektonických modelov, figúrok alebo nefunkčných prototypov, kde je potrebné farebne odlíšiť jednotlivé časti. Použitie vhodné napr. na architektonické modely, dizajnérske modely, tvarové štúdie, reklamné predmety, figúrky, master modely na výrobu foriem, 3D kartografické mapy Technické parametre Maximálna veľkosť modelu1: 254 x 355 x 203 mm Minimálna hrúbka steny: 1,5 mm Minimálna miera detailu2: 0,4 mm Výška vrstvy: 0,1 mm Maximálna teplota3: ~ C Vlastnosti Odolnosť ** Hladkosť povrchu ** Presnosť detailu *** Flexibilita * Lesk * Priehľadnosť * odolnosť sila veľkosť modelu odolnosť sila vysoká presnosť vysoká miera detailu rýchlosť cena pohyblivé vnútorné časti zložité geometrie plnofarebné modely nedokonalá povrchová úprava horšie vykreslovanie detailu problém pri zložitých geometriách Najväčší rozmer modelu vytlačeného v jednom kuse, väčšie modely je nutné rozdeliť na viac častí, ktoré sa však dajú jednoducho spojiť. Detaily a štruktúry modelu menšie ako je minimálna miera detailu, sa môžu zle vykresliť alebo úplne stratiť. Teplota, pri ktorej si model zachováva ešte svoj tvar, závisí od geometrie modelu, hrúbky stien, finalizácie a dobe pôsobenia obmedzená farebnosť Najväčší rozmer modelu vytlačeného v jednom kuse, väčšie modely je nutné rozdeliť na viac častí, ktoré sa však dajú jednoducho spojiť. Detaily a štruktúry modelu menšie ako je minimálna miera detailu, sa môžu zle vykresliť alebo úplne stratiť. Teplota, pri ktorej si model zachováva ešte svoj tvar, závisí od geometrie modelu, hrúbky stien, finalizácie a dobe pôsobenia krehkosť nevhodné na funkčné, mechanicky namáhané modely

3 Príprava modelu na tlač Ak máte pripravený digitálny 3D model, je nutné ho ešte prispôsobiť tlači. Tak ako každá technológia aj 3D tlač má svoje zásady a obmedzenia, a nedá sa vytlačiť všetko. Rozmery a detailnosť modelu V prvom rade je potrebné vedieť na čo je model určený a na základe toho zvoliť materiál a technológiu. Každá má totiž svoje výhody ale aj limity. Niektorá je určená na malé ale detailné modely, ktorých čas tlače je dlhý, iné môžu byt väčšie ale zase nie natoľko presné, alebo pri niektorých sú podstatné vlastnosti zvoleného materiálu. Dôležité je zohľadniť: - maximálny rozmer, ktorý je možné tlačiť - minimálnu hrúbku steny (v závislosti od technológie 0,5 2 mm) - minimálnu mieru reprodukovaného detailu (veľmi malé detaily sa môžu stratiť) - Netreba zabúdať ešte na jednu vec, ktorá môže spôsobiť problém pri tlači. Treba si uvedomiť, že veľmi tenké a dlhé časti modelov sú krehké a ľahko sa lámu. Správny formát a bezchybnosť súboru Je jedno v akom programe alebo aplikácii pracujete, na konci je vždy nutné váš výtvor správne vyexportovať pre potreby 3D tlače. Formát pre tlač, ktorý podporuje väčšina 3D programov, je.stl (STereoLithography). Konvertovanie súboru do formátu STL Môžete použiť na konvertovanie online nástroj Online Converter alebo voľne stiahnuteľný program Meshlab. FAQ - Časté otázky Aký materiál si mám vybrať? To sa nedá jednoznačne určiť a závisí to hlavne od využitia 3D tlače. Ak si nie ste istý, ktorý materiál je vhodný, kontaktujte nás na roman.koprda@faxcopy.sk Aký veľký model si môžem nechať vytlačiť? Všetko závisí od technológie 3D tlače, ktorú si zvolíte. Každý stroj ma iný maximálny rozmer modelu, ktorý môže vytlačiť. Platí však, že ak je nutné model rozdeliť, jeho jednotlivé časti sa dajú vždy určitým spôsobom spojiť. Akú farbu materiálu si môžem zvoliť? Pri modeloch vyrábaných technológiou FDM alebo SLA je tlač možná iba v jednej farbe z ponúkaných možností. O dostupnosti farby nás prosím kontaktuje na roman.koprda@faxcopy.sk Pri sadrovom kompozite je možná aj plnofarebná tlač. Pri tejto tlači farbu definujete v 3D programe a táto informácia sa exportuje spolu s 3D modelom. Môžem vyltačený model farbiť alebo inak povrchovo upravovať? Všetky materiály je možné ďalej povrchovo upravovať alebo farbiť. Závisí však od samotného materiálu aký spôsob sa zvolí. PLA / ABS je vhodné použiť základovú farbu na plastové povrchy a potom akrylové sprejové farby. kvôli pórovitosti materiálu je vhodné najprv na model naniesť penetračný náter. Ďalej môžete zvoliť ľubovoľný typ farby. Pre vyrovnanie a docielenie hladkého povrchu sa dobre osvedčil sprejový tmel, rôzne modelárske alebo akrylátové tmely. Detailný plast (fotopolymér) podobne ako pri FDM je vhodné použiť základovú farbu na plastové povrchy a potom akrylové sprejové farby. Pri opracovávaní, je potrebné dávať pozor aj na teplotu, aby nedošlo k zmäknutiu a tak deformovaniu vytlačeného modelu. To platí hlavne pri fotopolyméroch, kde k deformovaniu môže dochádzať už pri 60 C. Aká ke povrchová kvalita materiálu? Kvalita povrchu vášho 3D tlačeného modelu je definovaná na základe zvoleného materiálu a technológie. Každý materiál má inú prirodzenú kvalitu povrchu. PLA / ABS - viditeľné vrstvenie materiálu a jemné povrchové nedokonalosti. drsný zrnitý povrch podobný jemnému pieskovcu Detailný plast (fotopolymér) - minimálne alebo žiadne viditeľné vrstvenie materiálu Ktoré materiály sú vhodné pre styk s potravinami? Momentálne žiadny z našich materiálov nie je certifikovaný ako materiál priamo vhodný pre styk s potravinami. Ak sa však aplikuje vhodná povrchová úprava, je možné dosiahnuť food-safe materiál. Aký formát súboru potrebujete pre vytlačenie 3D modelu? Pre vytlačenie 3D modelu požadujeme súbory vo formáte.stl

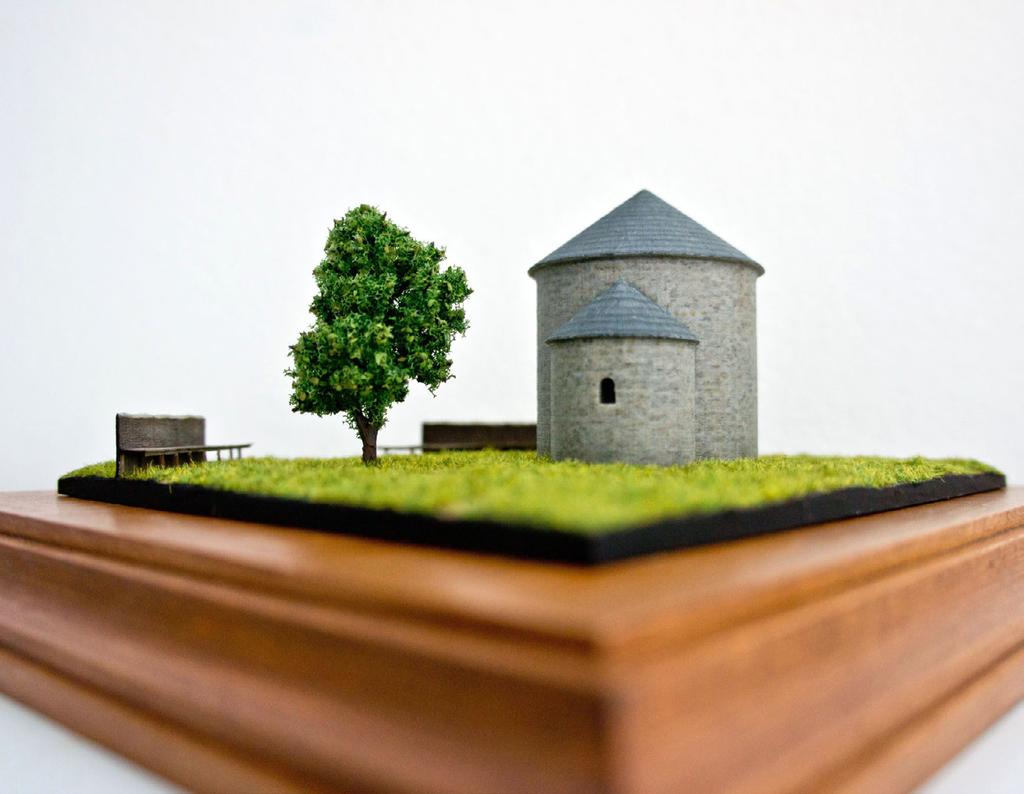

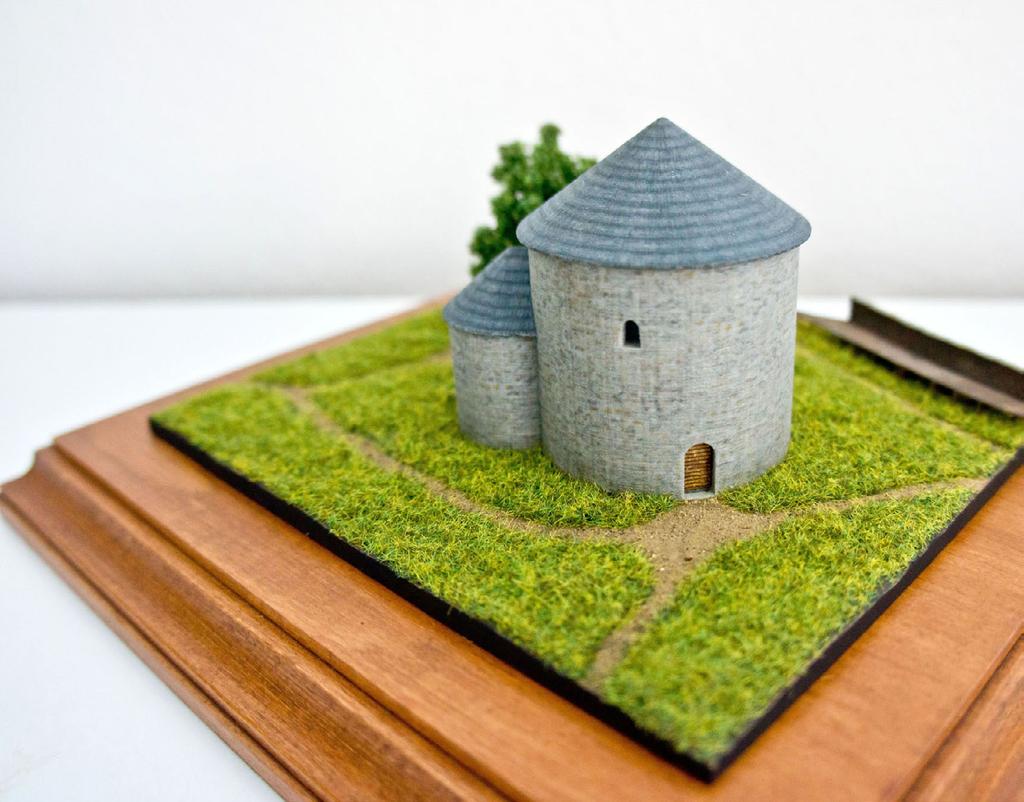

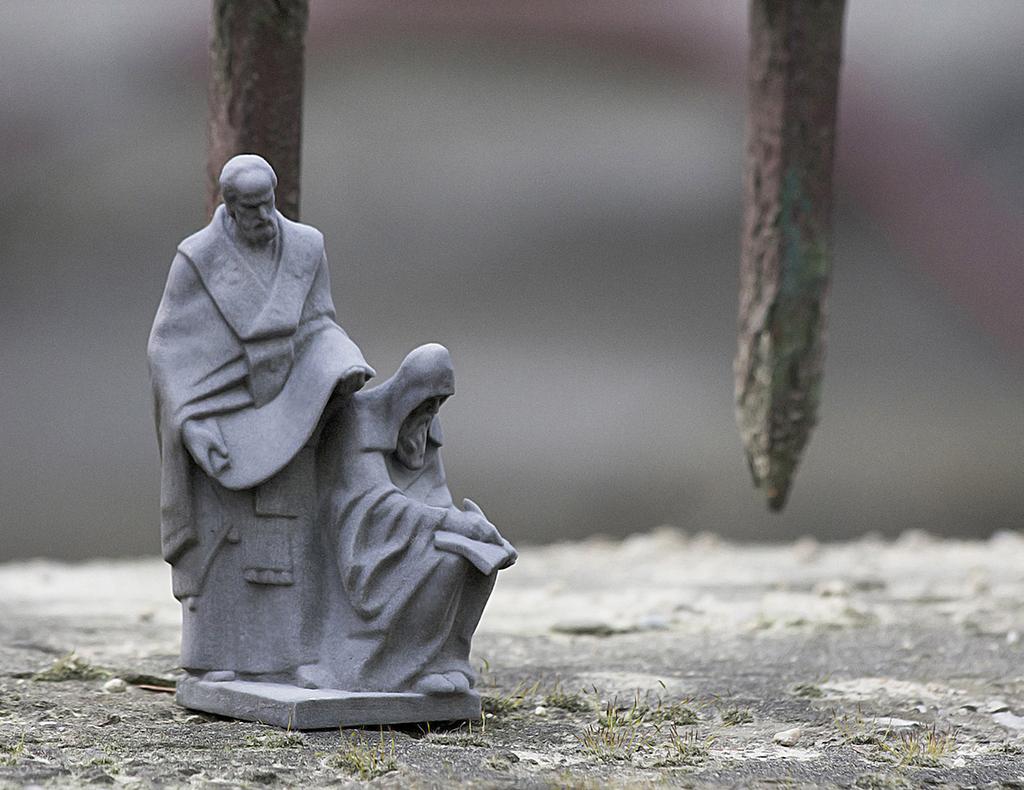

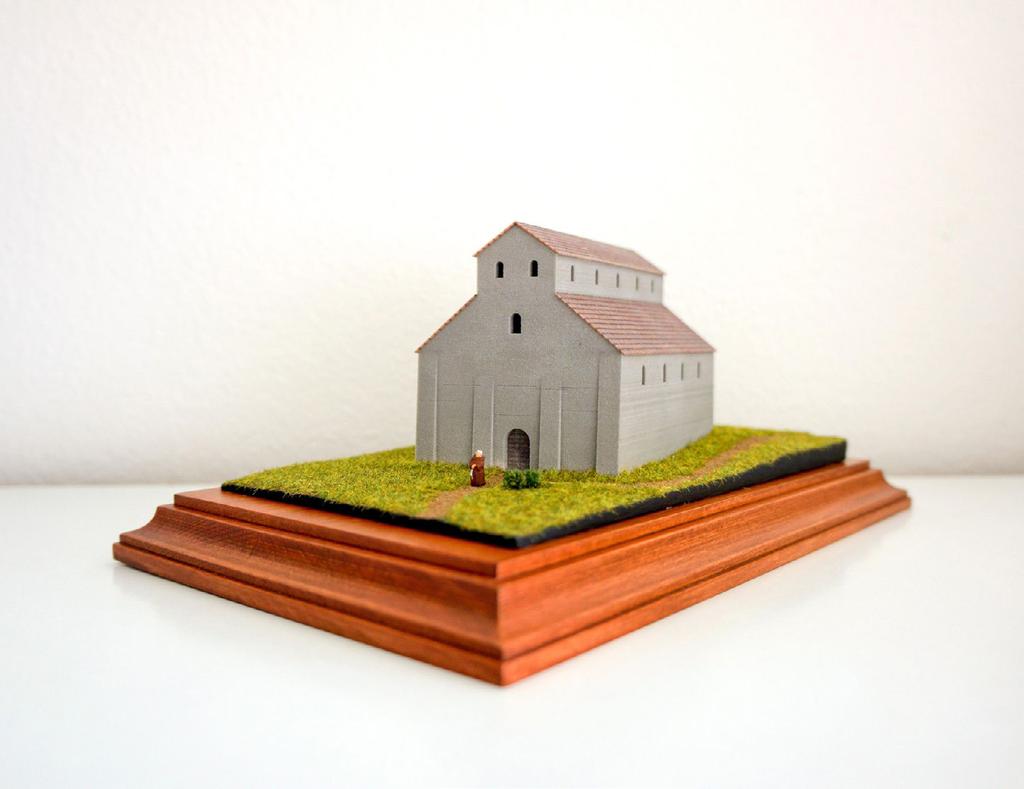

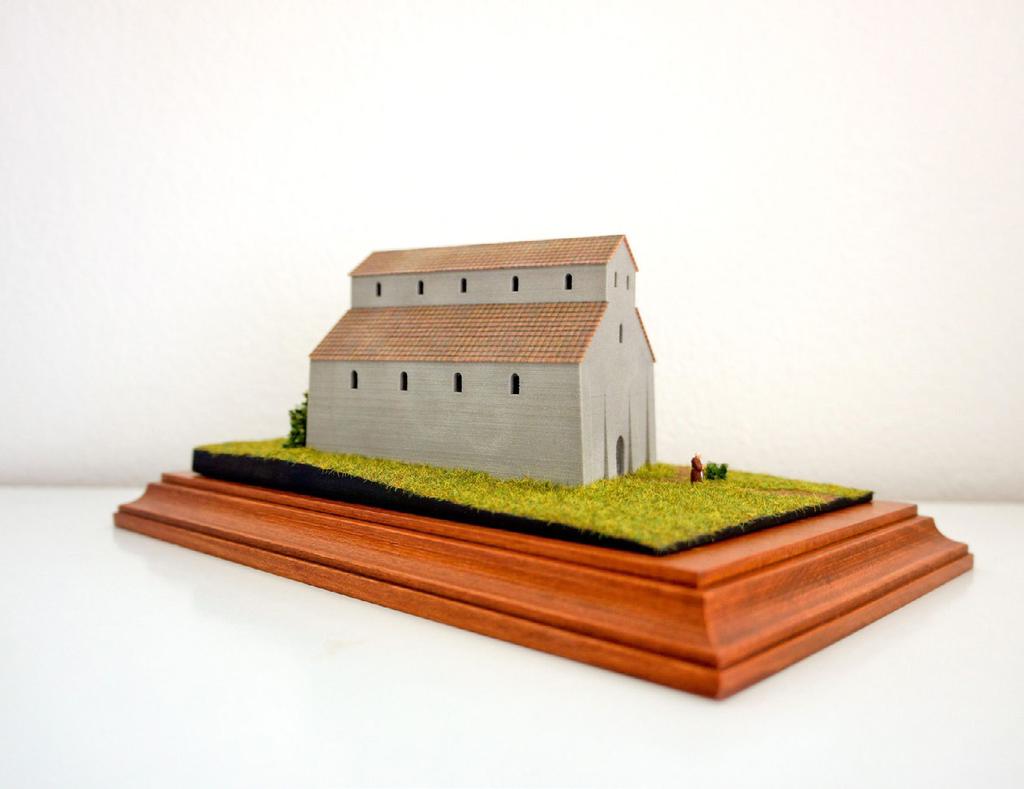

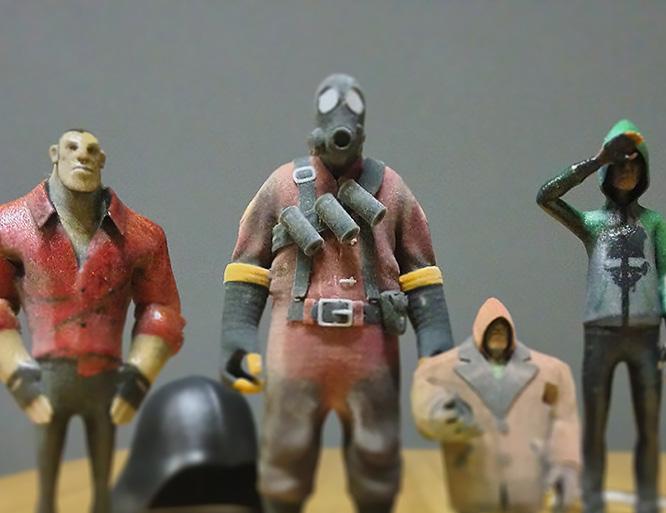

4 Fotogaléria

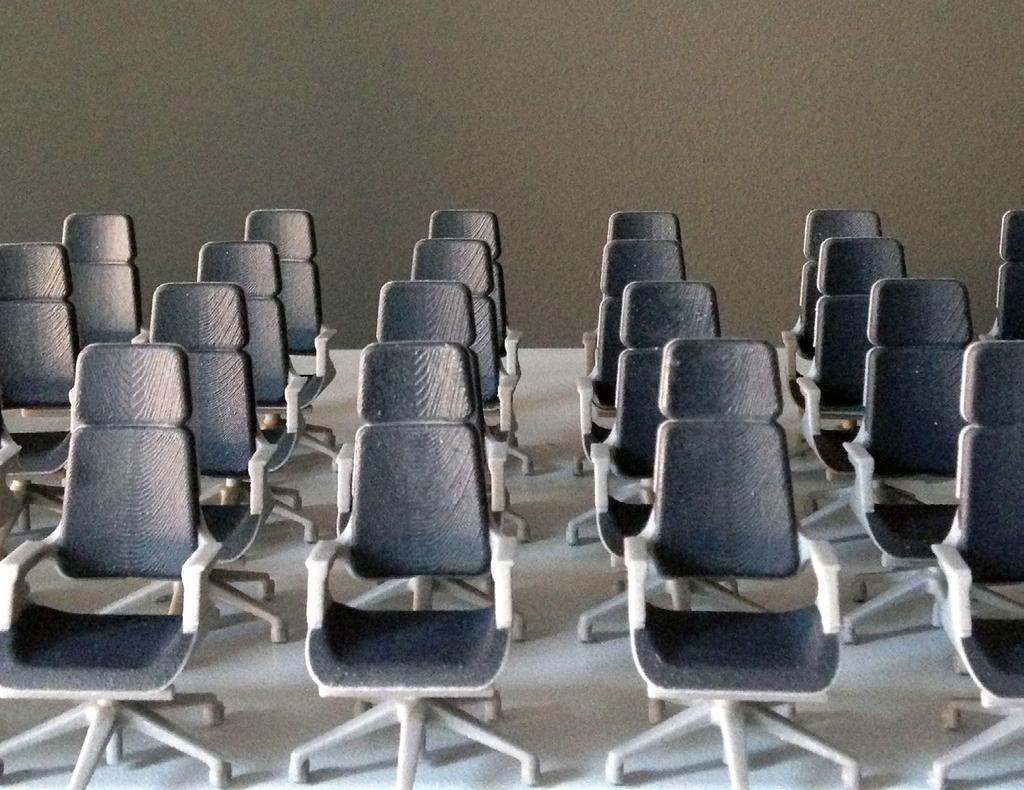

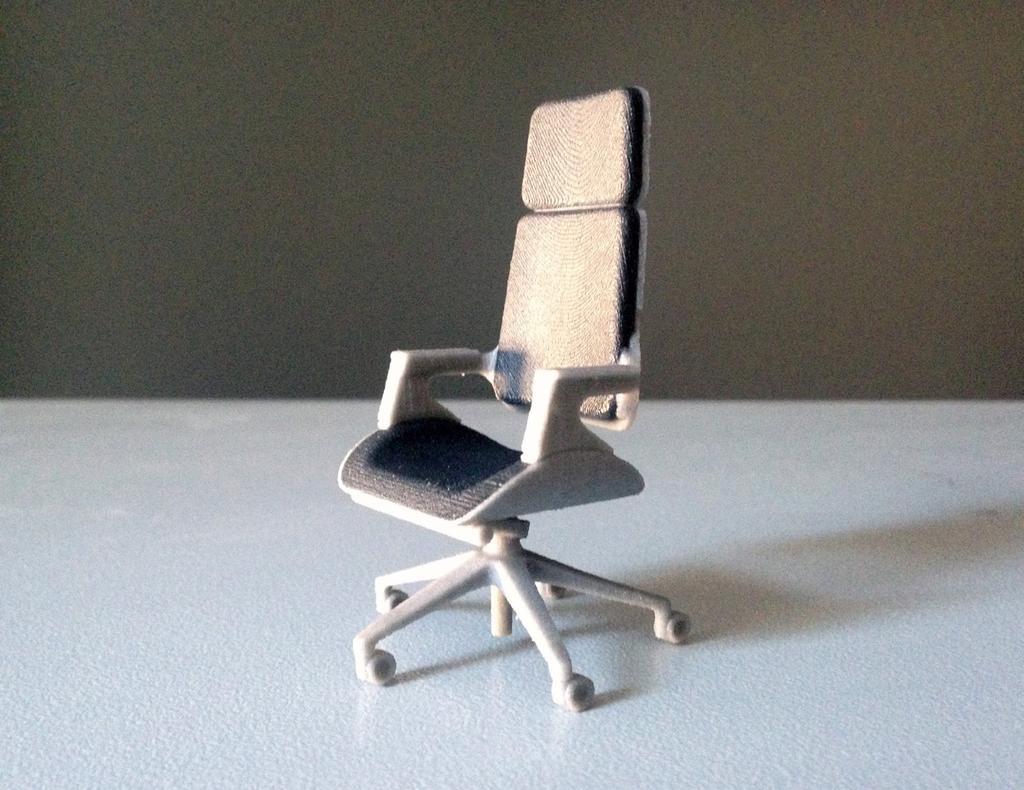

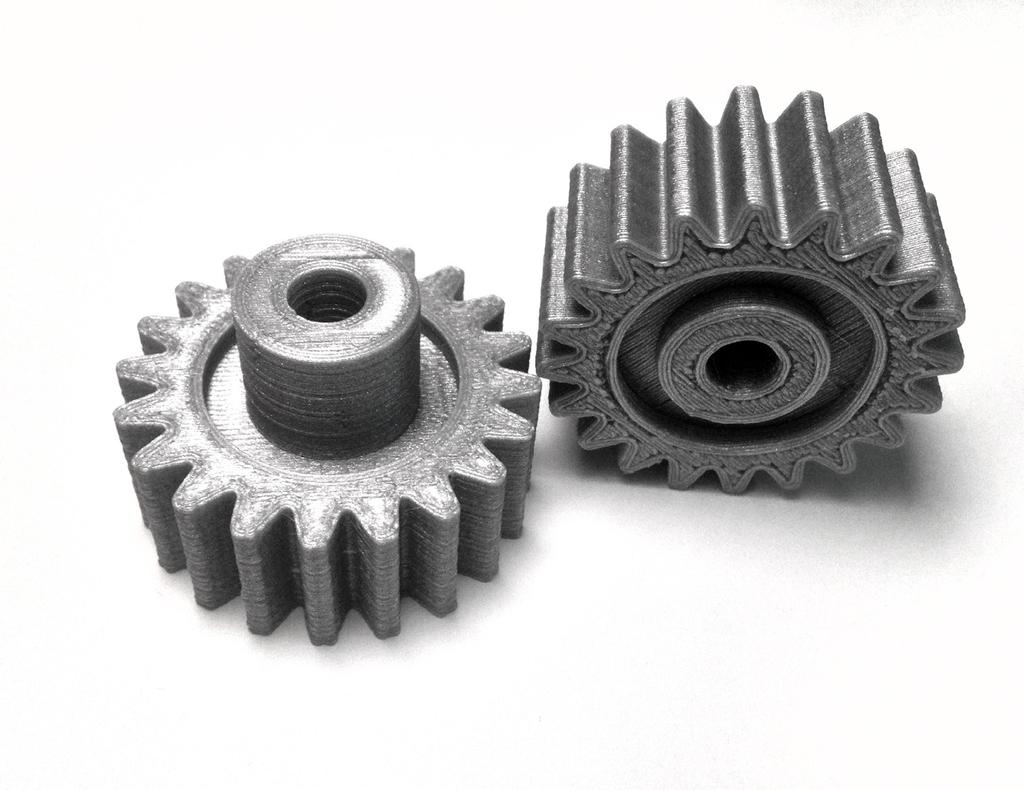

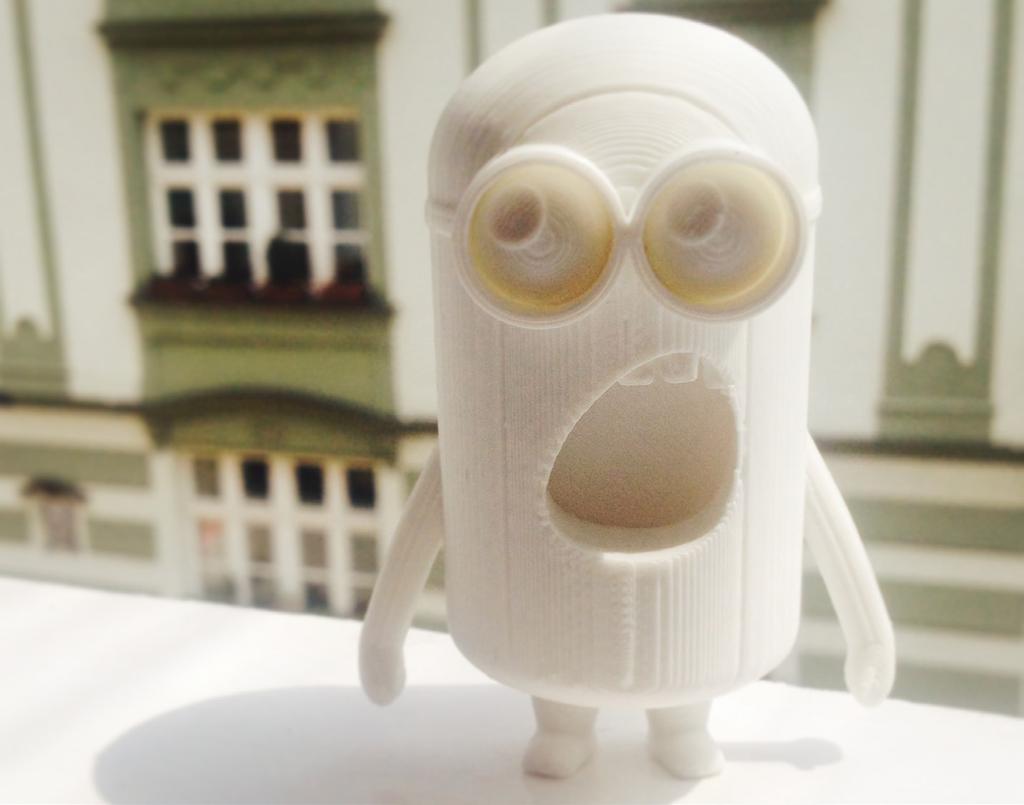

5 Fotogaléria PLA PLA PLA

6 zadna Grafická úprava: Koprda Roman Číslo: 02
