Príručka o HD-SDI CCTV

Transkript

1 Príručka o HD-SDI CCTV Prineste vašim zákazníkom nákladovo efektívne výhody kamerového systému vo vysokom rozlíšení HD HD-SDI nová príležitosť pre inštalačné firmy z oboru CCTV Ak inštalujete kamerové systémy, potom HD-SDI je príležitosť, ktorú si nemôže dovoliť ignorovať. Mnoho zákazníkov bude mať resp. už má vo svojich domácnostiach televíziu vo vysokom HD rozlíšení, a teda bude očakávať rovnakú úroveň kvality obrazu aj z kamerového systému. Vy im to môžete teraz priniesť jednoducho a nákladovo efektívne vďaka HD-SDI. Stručne povedané, výhody HD-SDI systémov sú: Obraz vo vysokom rozlíšení HD, takže je ľahšie identifikovať jednotlivcov. Jednoduchá montáž pomocou štandardného koaxiálneho kábla. Pre zapojenie systému nie je potrebný IT špecialista. Ak ste nováčikom a o HD-SDI kamerovom systéme ste ešte nepočuli, táto príručka Vám vysvetlí všetko, čo potrebujete vedieť, aby ste mohli začať. Megapixlový kamerový systém Snímok kamerového systému je tvorený bodmi - pixelmi. Každý obraz s viac ako milión pixelmi je klasifikovaný ako megapixlový a môže byť označený ako vysoké rozlíšenie HD (High Definition). HD zariadenia majú zvyčajne 2 rozlíšenia: 720P 1280 pixelov (horizontálne) x 720 pixelov (vertikálne) 1080P 1920 pixelov (horizontálne) x 1080 pixelov (vertikálne)

2 720 alebo 1080 označujú počet riadkov, ktoré tvoria obraz. "P" znamená "Progresívne" - spôsob, aký je snímaný obraz, v porovnaní s konvenčným prekladaným skenovaním. Zvyčajne zariadenia s rozlíšením 1080p je možné prepnúť na rozlíšenie 720p a tým predĺžiť dobu nahrávania. Megapixlový kamerový systém je možné realizovať tiež prostredníctvom IP kamerového systému. Preto HD-SDI nie je jediný spôsob, ako to dosiahnuť, ale jeho prínosom je jednoduché a cenovo dostupné riešenie pre vašich zákazníkov a pre vás jednoduchšia inštalácia. Z tohto dôvodu sa predpokladá výrazný rast v najbližších rokoch. Čo je HD-SDI kamerový systém? HD-SDI (High Definition Serial Digital Interface) je technológia, ktorá bola donedávna využívaná výhradne v štúdiovej televíznej technike. Táto technológia je odvodená od SMPTE štandardu a jej využitiu mimo profesionálnu techniku bránili rôzne licenčné dohody. V roku 2009 bolo umožnené použitie tejto technológie v oblasti CCTV monitorovacích systémov. HD-SDI systém je oveľa jednoduchší pre skúsených montážnikov z oblasti CCTV a môže byť ľahko použitý s jestvujúcimi analógovými kamerami. V porovnaní s IP montážnici môžu HD-SDI kamerový systém inštalovať takmer okamžite bez akéhokoľvek ďalšieho školenia. Pozrime sa, aké sú nevýhody IP CCTV: Ak chcete získať všetky výhody IP budete potrebovať kábel Cat 5. t.z. ak máte inštaláciu cez koaxiálny kábel je potrebná nová kabeláž a týmto sa náklady zvyšujú. Inštalácia IP systémov môže vyžadovať hlbokú znalosť sieťových infraštruktúr. Najmä menšie podniky sa môžu zdráhať pridať ďalšie zariadenie do svojich sietí. Práca s IT špecialistami môže spôsobiť meškanie a komplikácie. Z týchto dôvodov IP kamerový systém prevláda pri nových inštaláciách tam kde nie je problém s výmenou koaxiálneho rozvodu a pri veľkých projektoch, kde nie je problém s rozpočtom.

3 Inštalácia HD-SDI kamerového systému pre Vašich zákazníkov Keď zákazník požaduje HD-SDI kamerový systém máte 2 základné možnosti: - full HD-SDI systém (iba s HD-SDI zariadeniami) alebo Hybridný systém, ktorý kombinuje HD-SDI a Analógové kamery. Niektorí zákazníci, predovšetkým tí, ktorí majú jestvujúci kamerový systém, môžu mať pocit, že im postačí niekoľko HD-SDI kamier na kľúčových miestach ako sú napr. vchodové dvere a pod. Veci, ktoré musíte zvážiť, skôr ako sa rozhodnete čo je pre zákazníka správne sú: Má existujúci kamerový systém? Ak áno, dáva zodpovedajúcu kvalitu obrazu v celom objekte? Existujú kľúčové miesta, kde je dôležitá identifikácia? Má zákazník rozpočet pre inštaláciu nového systému alebo modernizáciu - upgrade? Full HD inštalácia Typické aplikácie: - Projekty s neexistujúcim kamerovým systémom - Projekty s existujúcim kamerovým systémom kde došlo k potrebe modernizácie technológie - Projekty s priestormi, ktoré vyžadujú vysoké rozlíšenie pre identifikáciu Výhody: - Vysoké rozlíšenie umožňuje identifikáciu v celom monitorovanom priestore - Jednoduchá inštalácia prostredníctvom koaxiálneho kábla - Pre zapojenie systému nie je potrebný IT špecialista. Nevýhody: - Kompletný systém s kamerami HD-SDI bude drahší ako hybridný systém Hybridná HD-SDI inštalácia Typické aplikácie: - V projektoch kde už je kamerový systém, ale je požiadavka pridania kamier s vyšším rozlíšením na kľúčových miestach - V projektoch kde nie je kamerový systém, ale nie je potreba HD kamier v celom priestore Výhody: - Jestvujúce analógové kamery nie je potrebné meniť - Možnosť využiť jestvujúci koaxiálny kábel Nevýhody: - Zákazník s existujúcimi analógovým systémom bude potrebovať zakúpiť nový digitálny záznamník s HD-SDI vstupmi

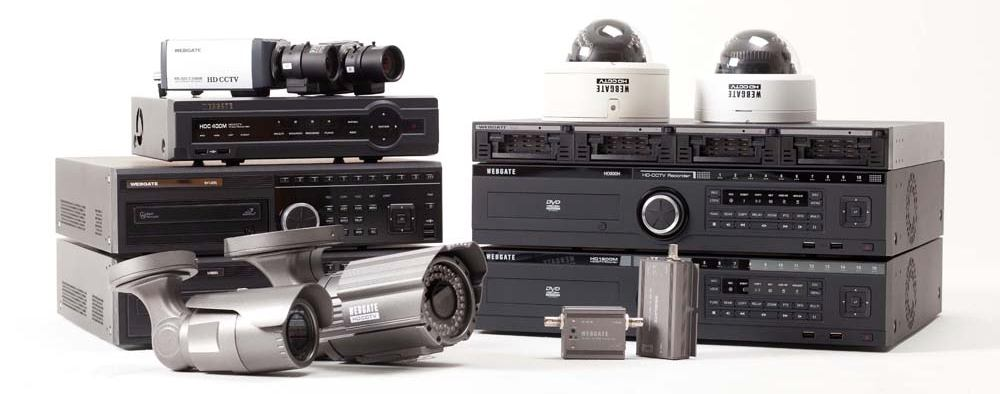

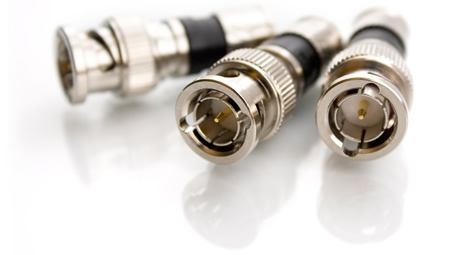

4 Aké zariadenia sú potrebné k inštalácií HD-SDI systému? Digitálne Video Rekordéry - DVR Aby ste mohli použiť ľubovoľné HD-SDI kamery budete potrebovať DVR s HD-SDI vstupmi, pretože kamery nebudú fungovať s analógovým DVR. Je možné použiť HD- SDI DVR alebo hybridné DVR, ktoré má HD- SDI aj analógové vstupy a vtedy je možné pripojenie HD-SDI kamier a súčasne aj analógových kamier. Na druhej strane DVR, ktorý má iba HD-SDI vstupy je lepší pre nové inštalácie alebo pre užívateľa, ktorý požaduje vysoké rozlíšenie HD v celom objekte. Monitory Pre plné zobrazenie HD-SDI signálu sú potrebné monitory s vysokým rozlíšením 720p resp. 1080p. Kamery Pre skúseného montážnika HD-SDI kamery sa výrazne nelíšia od analógových kamier. Jeden z hlavných rozdielov je, že veľa z nich používa snímací senzor CMOS viac ako CCD, ale z hľadiska inštalácie nie je žiadny významný rozdiel. Príslušenstvo Jedným z mála rozdielov medzi analógovým a HD-SDI systémom je dĺžka prenášaného videosignálu. Odporúča sa, aby maximálna dĺžka koaxiálneho kábla medzi kamerou a DVR nepresiahla 100m. Vzdialenosť môže byť predĺžená použitím opakovača (repeater) signálu. Použitím tohto zariadenia je možné predĺžiť trasu o ďalších 100metrov a teoreticky nie je žiaden limit pre počet opakovačov na trase. Je veľmi dôležité nepoužívať príliš dlhý kábel pre systém HD-SDI, pretože signál je digitálny a preto postupne slabne až môže dôjsť k úplnej strate obrazu ak je kábel príliš dlhý.

5 HD-SDI, Analóg alebo Megapixel IP porovnanie HD-SDI ANALÓG MEGAPIXEL IP Použitie koaxiálneho kábla? Áno Áno Nie Takmer žiadne oneskorenie? Áno Áno Nie 100% garancia plug-and-play Áno Áno Nie Komplexný, globálny štandard pre rozhranie? Áno Áno Nie 100% digitálna technológia Nekomprimované Nie Komprimované Prináša full 1080P a 720P video? Nekomprimované Nie Komprimované Kompatibilné s 2 Megapixlovými kamerami? Nekomprimované Nie Komprimované Z tabuľky vyplýva, že HD-SDI je najlepší spôsob ako získať HD kamerový systém cez štandardný koaxiálny kábel bez oneskorenia a komprimácie snímok.
