Přesné dvoudotekové mikrometrické odpichy

Transkript

1 Přesné dvoudotekové mikrometrické odpichy Přesnost Stupnice Měřicí plochy Dělení stupnice Dodává se Podívejte se na tabulky ve specifikacích Na bubínku a na pouzdře matně Osazené tvrdokovem, broušené, kulově lapované, s aretací (kromě mm) 0.01mm Včetně pouzdra, úchopové ochrany (od 10 mm), klíče L a 47 b ø mm Série 133 Mikrometrické odpichy s jednotlivými prodlužovacími nástavci nabízí následující výhody: Standardní jednotlivé nástavce L a b Přesnost ±3 µm , ±4 µm , ±5 µm , ±5 µm , ±5 µm , ±5 µm , ±5 µm , ±6 µm , ±6 µm , ±6 µm , ±7 µm , ±7 µm , ±7 µm , ±8 µm , ±8 µm , ±8 µm , ±9 µm , ±9 µm , ±9 µm , ±10 µm , ±10 µm , ±10 µm , ±11 µm , ±11 µm , ±11 µm , ±12 µm , ±12 µm , ±12 µm , ±13 µm , ±13 µm , ±13 µm , ±14 µm , ±14 µm , ±14 µm , ±15 µm , ±15 µm , ±15 µm , ±16 µm ,00 153

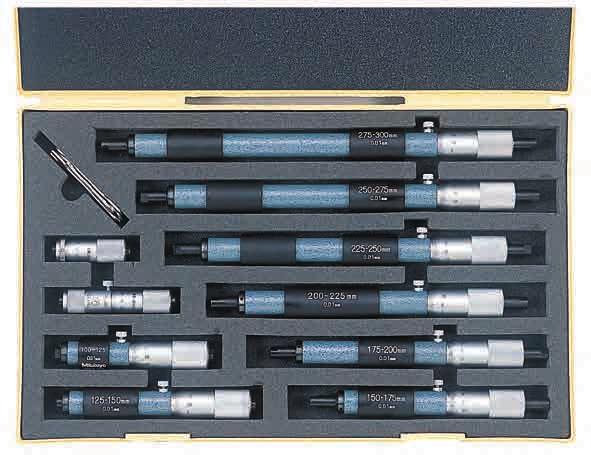

2 Přesné dvoudotekové mikrometrické odpichy Série 133 Standardní jednoduché trubkové provedení mikrometrických odpichů s následujícími vlastnostmi: Standardní jednoduché trubkové provedení. Stupnice Měřicí plochy Dělení stupnice Dodává se Na bubínku a na pouzdře matně Osazené tvrdokovem, broušené, kulově lapované, s aretací (kromě mm) 0.01mm Včetně pouzdra, úchopové ochrany (od 10 mm), klíče Sady mikrometrických dutinoměrů Obsažené dutinoměry obj.č , , , , , , , , , , , , ,00 154

3 Mikrometrické odpichy s prodlužovacími nástavci Přesnost ±(3+n+L/50) µm n = počet nástavců, chromovaná, ø 15 mm Rozsah indikace 13 mm Prodloužení ø 12,5 mm Dělení stupnice 0.01 mm Dodává se Včetně pouzdra, klíče, nástavců, mikrometrické hlavice Série 137 Provedení mikrometrických odpichů s výměnnými nástavci nabízí následující výhody: Výměnné nástavce s válcovými prodlužovacími nástavci, které jsou pružně namontovány v ochranných pouzdrech; pro rozšíření rozsahu měření. Dostupné jsou měřicí plochy z tvrdokovu. Zvláštní příslušenství Popis Cena Mikrometrické odpichy s 136,00 kalenými měřicími plochami Mikrometrický odpich s měřicími plochami z tvrdokovu 172,00 Popis Cena Prodloužení 13 mm 12, Prodloužení 25 mm 21, Prodloužení 50 mm 31, Prodloužení 100 mm 36, Prodloužení 200 mm 41, Prodloužení 300 mm 46, Prodloužení 25 mm 26,00 (metrické/tvrdokovové Prodloužení 50 mm 31,00 (metrické/tvrdokové Prodloužení 100 mm 41,50 (metrické/tvrdokové Prodloužení 200 mm 51,50 (metrické/tvrdokové Prodloužení 300 mm (metrické/tvrdokové 57, Měřicí plochy osazené tvrdokovem (13, 25, 50 mm) , (13, 25, 50 (2 ks), 100 mm) , (13, 25, 50 (2 ks), 100, 200 mm) , (13, 25, 50 (2 ks), 100, 200 (2 ks), 300 mm) , (13, 25, 50 (2 ks) 100, 200 (3 ks), 300 mm (2 ks)) ,00 S kalenými měřicími plochami (13, 25, 50 mm) , (13, 25, 50 (2 ks), 100 mm) , (13, 25, 50 (2 ks), 100, 200 mm) , (13, 25, 50 (2 ks), 100, 200 (2 ks), 300 mm) , (13, 25, 50 (2 ks), 100, 200 (3 ks), 300 mm (2 ks)) , ø4 ø4 ø15 M10 1 Mikrometrická hlavice pro série

4 Mikrometrické odpichy s prodlužovacími nástavci Série 139 Mikrometrické odpichy s výměnnými nástavci z trubek nabízí následující výhody: Výměnné nástavce v provedení z dutých trubek. Vynikající odolnost vůči vodě a prachu (stupeň ochrany IP65) umožňují jejich použití v různých strojních aplikací, včetně stříkající vody (25, 50, 100, 200 mm) , (25, 50, 100, 200, 400 mm) , (25, 50, 100, 200, 400 mm (2 ks)) , (25, 50, 100, 200, 400 mm (3 ks)) , (25, 50, 100, 200, 400 mm (4 ks)) , (10, 20, 30, 60, 90, 110, 120, 130 mm) , (25, 50, 75, 150, 225, 300, 350, 400, 425, 450 mm) , (M ) Přesnost ±(3+n+L/50) µm ±(6+L/50) µm (obj. č., ) n = počet nástavců nebo prodloužení ø 13 mm (, ) Měřicí plochy Tvrdokov Kalené (, ) Rozsah 25 mm indikace 10 mm(), 25 mm () Prodloužení ø17 mm ø10 mm (, ) Dělení stupnice 0.01 mm Dodává se Včetně pouzdra, klíče, nástavců, mikrometrické hlavice Popis Cena Prodloužení 25 mm 31, Prodloužení 50 mm 36, Prodloužení 100 mm 72, Prodloužení 200 mm 82, Prodloužení 400 mm 98, Prodloužení 10 mm pro Prodloužení 20 mm pro Prodloužení 30 mm pro Prodloužení 60 mm pro Prodloužení 90 mm pro Prodloužení 110 mm pro Prodloužení 120 mm pro Prodloužení 130 mm pro Prodloužení 25 mm pro Prodloužení 50 mm pro Prodloužení 75 mm pro Prodloužení 150 mm pro Prodloužení 225 mm pro Prodloužení 300 mm pro Prodloužení 350 mm pro Zvláštní příslušenství pro až Přesný mikrometrický odpich pro x 194,00 Zvláštní příslušenství pro / Přesný mikrometrický 113,00 odpich pro Přesný mikrometrický odpich pro 118,00 156

5 Mikrometrické odpichy s prodlužovacími nástavci Přesnost ±(7+n+L/50) µm n = počet nástavců, chromovaná, ø 21 mm Rozsah indikace 50 mm Prodloužení ø 32 mm Dělení stupnice 0.01 mm Dodává se Včetně pouzdra, klíče Popis Cena 04GZA394 Prodloužení 50 mm 91,00 04GZA396 Prodloužení 100 mm 118,00 04GZA398 Prodloužení 200 mm 170,00 04GZA400 Prodloužení 500 mm 304,00 04GZA402 Prodloužení 1000 mm 422,00 Série 140 Mikrometrické odpichy s velkým měřicím rozsahem, které nabízí následující výhody: Velké rozsahy měření, až 5000 mm. Skládací provedení. Měřicí plochy osazené tvrdokovem, broušené a jemně lapované (50, 100 (2 ks) 200, 500 mm) , (50, 100 (2 ks), 200, 500, 1000 mm) , (50, 100 (2 ks), 200, 500, 1000 mm (2 ks)) , (50, 100 (2 ks) 200, 500, 1000 mm (3 ks)) ,00 ø33 ø33 ø19 ø32 ø to 1050 Vestavná mikrometrická hlavice pro sérii

6 DIGIMATIC Mikrometrické odpichy s prodlužovacími nástavci Série 337 Provedení mikrometrických odpichů s výměnnými nástavci nabízí následující výhody: Výměnné nástavce s válcovými prodlužovacími nástavci, které jsou pružně namontovány v ochranných pouzdrech; pro rozšíření rozsahu měření. Provedení DIGIMATIC, s výstupem dat. Výborná odolnost vůči vodě a prachu (stupeň ochrany IP65), umožňuje jejich použití v náročných průmyslových oblastech, včetně míst se stříkající kapalinou (25, 50, 100 (2 ks), 200, 300 mm) , (25, 50, 100, 200, 300 (3 ks)) ,00 Funkce Série 337 NULOVÁNÍ / ABS přepínání Automatické vypínání po 20 minutách nepoužívání 2 x PRESET (předvolba) Alarm slabé baterie Funkce "Lock" (blokování klávesnice) Výstup dat Přesnost ±(3+n+L/50) µm n = počet prodloužení nebo nástavců (bez kvantizační chyby) Rozsah indikace 25 mm Prodloužení ø 12,5 mm Číslicový krok 0,001 mm Displej LCD, výška číslic: 7,5 mm Dodává se Včetně pouzdra, klíče, 1 baterie, nástavců, mikrometrické hlavice Zvláštní příslušenství Popis Cena 05CZA662 DIGIMATIC kabel 73,50 s tlačítkem DATA (1 m) 05CZA663 DIGIMATIC kabel 82,50 s tlačítkem DATA (2 m) 06ADV380B Kabel USB Input Tool s 115,00 tlačítkem DATA (2 m) 02AZD790B Propojovací kabel s tlačítkem DATA pro U-WAVE 95,00 Popis Cena DIGIMATIC Mikrometrické 1 025,00 odpichy () Baterie SR-44 5, ø Vestavná mikrometrická hlavice pro sérii 337 ø18 ø4 158

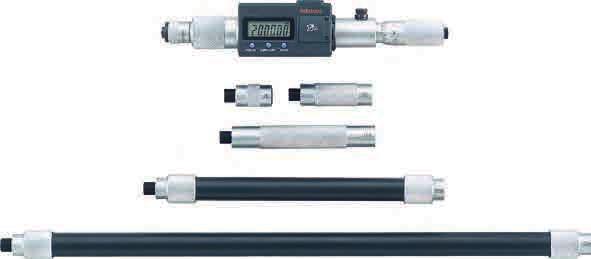

7 DIGIMATIC Mikrometrické odpichy s prodlužovacími nástavci Funkce Série 339 NULOVÁNÍ / ABS přepínání Automatické vypínání po 20 minutách nepoužívání 2 x PRESET (předvolba) Alarm slabé baterie Funkce "Lock" (blokování klávesnice) Výstup dat Přesnost ±(3+n+L/50) µm n = počet prodloužení nebo nástavců (bez kvantizační chyby) Rozsah indikace 25 mm Prodloužení ø 17 mm Číslicový krok 0,001 mm Displej LCD, výška číslic: 7,5 mm Dodává se Včetně pouzdra, klíče, 1 baterie, nástavců, mikrometrické hlavice Zvláštní příslušenství Popis Cena 05CZA662 DIGIMATIC kabel 73,50 s tlačítkem DATA (1 m) 05CZA663 DIGIMATIC kabel 82,50 s tlačítkem DATA (2 m) 06ADV380E Kabel USB Input Tool (2 m) 100,00 02AZD790E Propojovací kabel U-WAVE 85,00 Popis Cena DIGIMATIC Mikrometrický 1 025,00 odpich DIGIMATIC Mikrometrický 1 025,00 odpich Baterie SR-44 5, Prodloužení 25 mm 31, Prodloužení 50 mm 36, Prodloužení 100 mm 72, Prodloužení 200 mm 82, Prodloužení 400 mm 98,00 Série 339 Mikrometrické odpichy s výměnnými nástavci z trubek nabízí následující výhody: Výměnné nástavce v provedení z dutých trubek. Provedení DIGIMATIC, s výstupem dat. Vynikající odolnost vůči vodě a prachu (stupeň ochrany IP65) umožňují jejich použití v různých strojních aplikací, včetně stříkající vody (25, 50, 100, 200, 400 mm) , (25, 50, 100, 200 (2 ks), 400 mm (3 ks)) , ø16 ø Vestavné mikrometrické hlavice pro sérii ø18 159

8 Mikrometrické odpichy s výměnnými nástavci Série Provedení s výměnnými nástavci Přesné dvoudotekové mikrometrické odpichy v provedení s výměnnými nástavci nabízí následující výhody: S výměnnými nástavci pro různé měřicí rozsahy do 1000 mm. Na každém výměnném nástavci je označen jeho měřicí rozsah. U modelů dodávaných s více než jedním výměnným nástavcem, lze dosáhnout celého měřicího rozsahu kombinací těchto nástavců. S praktickým držákem pro použití v hlubokých otvorech, obsažené v sadách do rozsahu měření 300 mm. Přesnost ±(6+L/50) µm chromovaná Měřicí plochy Kalené, s aretací Dělení stupnice 0.01 mm Dodává se Včetně pouzdra, klíče Při použití jednoho z dodávaných prodlužovacích nástavců Rozsah měření Rozsah nastavení hlavy Výměnné nástavce [ks] Prodloužení [ks] Příslušenství: mikr. odpich (standardně v sadě) obj.č. Hmotnost [g] (13 mm) 1 (6 mm) , (50 mm) 1 (12 mm) , (50 mm) 1 (12 mm) , (100 mm) 2 (25/50 mm) , (100 mm) 2 (25/50 mm) ,00 Cena [ ] Měřicí plochy osazené tvrdokovem Rozsah Rozsah nastavení hlavy Výměnné nástavce [ks] měření Prodloužení [ks] Příslušenství: mikr. odpich (standardně v sadě) obj.č. Hmotnost [g] (13 mm) 1 (6 mm) , (50 mm) 1 (12 mm) , (50 mm) 1 (12 mm) , ,00 Cena [ ] / /
