1 - + VÝROBNÍ MĚŘICÍ TECHNIKA I RUČNÍ MĚŘIDLA NOVINKY

2 - 2 MarCator. Digitální číselníkové úchylkoměry MarCator. Nová generace Digitální číselníkové úchylkoměry s elektronikou REFERENCE-SYSTEM a s integrovaným bezdrátovým přenosem hodnot Společnost Mahr znovu nastavuje nový standard v segmentu digitálních úchylkoměrů, generaci MarCator: S novou elektronikou reference-system jsou digitální číselníkové úchylkoměry okamžitě připraveny k měření, protože se nulový bod nastavuje pouze jednou a zůstává uložený pro všechna další měření. Potřebujete-li navíc dokumentovat měřené hodnoty, můžeme Vám nabídnout i, integrovaný a energeticky úsporný bezdrátový přenos hodnot; optimální řešení pro přenos naměřených hodnot do PC. Pouze jedno nulování Nové digitální úchylkoměry 1086 Ri / 1087 Ri jsou vybaveny inovativním systémem Reference-system. Po nastavení nulové pozice zůstává toto nastavení uložené pro všechna další měření. Díky tomu je měřidlo po zapnutí stiskem tlačítka ON (nebo pohybem měřicího čepu) okamžitě připraveno k měření. Odpadá tedy nutnost nastavit nulovou pozici po každém zapnutí úchylkoměru (jako je tomu u běžných úchylkoměrů). i - bezdrátový přenos hodnot v cenové hladině kabelového přenosu Díky systému i společnosti Mahr získáte integrovaný bezdrátový přenos hodnot, který nákladově pořídíte za stejnou cenu jako datový kabel. Přenos hodnot je navíc ještě pohodlnější, než při použití kabelu. Jednoduše přenášíte měřené hodnoty bezdrátově přímo do Excelu nebo jako kódy klávesnice do libovolné aplikace v systems Windows Přesný číselníkový úchylkoměr 810 Přesný číselníkový úchylkoměr 810 ST Digitální úchylkoměr Millitast 1071 s konstantní měřicí silou (patent firmy Mahr) SHOCK PROOF nárazuvzdorné provedení RS232C první digitální úchylkoměr s datovým výstupem

3 + MarCator. Digitální číselníkové úchylkoměry Ri 12,5 0, Ri 12,5 0, Digitální úchylkoměr Millitast 1085 Digitální úchylkoměr MarCator 1075 Digitální úchylkoměr MarCator 1086 Ri / 1087 Ri MAX MIN první digitální úchylkoměr s kombinovaným displejem (analogová a digitální část) RS232C první digitální úchylkoměr s univerzálním rozhraním digitální úchylkoměr s elektronikou Reference-system a integrovaným bezdrátovým přenosem

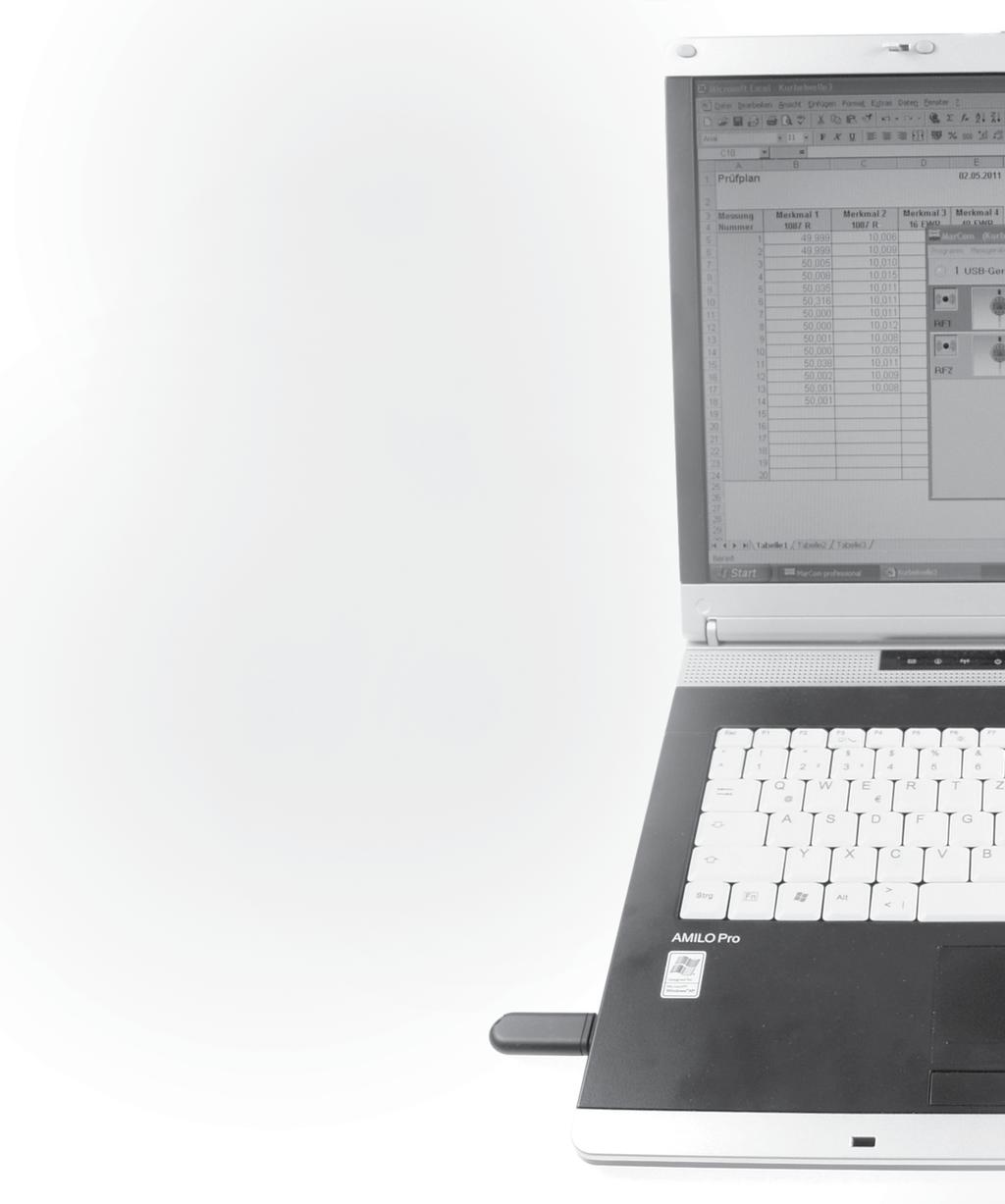

4 - 4 MarCator. Digitální číselníkové úchylkoměry i (integrovaný bezdrátový přenos) Díky systému i společnosti Mahr získáte integrovaný bezdrátový přenos hodnot, který nákladově pořídíte za stejnou cenu jako datový kabel. Přenos hodnot je navíc ještě pohodlnější, než při použití kabelu. Jednoduše přenášíte měřené hodnoty bezdrátově přímo do MS Excelu nebo jako kódy klávesnice do libovolné aplikace v systému Windows. Nízké náklady Pomocí přijímače i může být k PC připojeno 8 digitálních indikátorů, bez nutnosti zakupovat další rozhraní nebo interface boxy. Pouhým připojením úchylkoměru získáváte bezdrátový přenos za cenu kabelového přenosu. Spolehlivý přenos dat Pomocí i budou Vaše data spolehlivě přenesena. Úchylkoměry s i na displeji potvrdí, že odeslané hodnoty byly bezpečně doručeny nebo bude zobrazeno hlášení, že se úchylkoměr nachází mimo dosah přijímače. Dlouhá životnost baterie Integrované bezdrátové rozhraní je extrémně energeticky úsporné a díky tomu není potřeba používat u vysílače další přídavnou baterii jako u běžných (externích) vysílačů. + 50% Běžný vysílač 0 až ½ roku

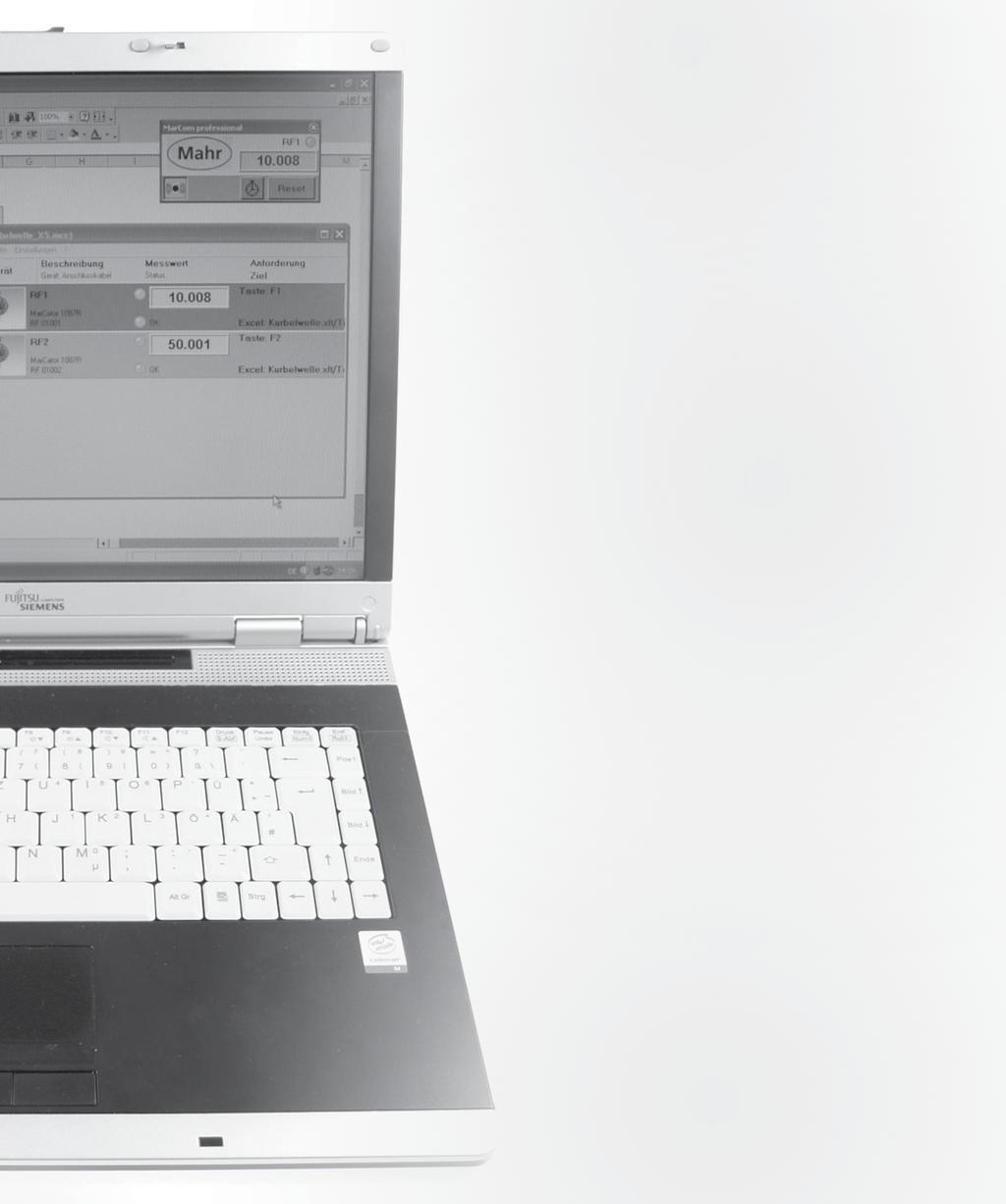

5 + MarCator. Digitální číselníkové úchylkoměry 5 Jednoduchý přenos hodnot Pomocí přijímače i-stick jsou Vaše hodnoty jednoduše přeneseny do PC. Přenos probíhá, stejně jako při kabelovém propojení, prostřednictvím softwaru MarCom přímo do MS Excelu nebo formou kódů klávesnice do libovolné aplikace. Velká volnost pohybu Systém i Vám jednoduše poskytuje velkou volnost. Při použití digitálních úchylkoměrů ve spojení s ukazovacími přístroji odpadá používání kabelů, které při manipulaci s měřidly často překážely. ø 12 m Excelentní ergonomie Ve srovnání s velkými externími vysílači, které mají další baterii a jsou přivěšeny na úchylkoměr, přináší integrovaný systém i výrazně vyšší ergonomii.

6 - 6 MarCator. Digitální číselníkové úchylkoměry MarCator 1086 Ri Nový digitální úchylkoměr MarCator 1086 Ri. Jasné zobrazení výsledků na velkém digitálním displeji a integrovaná funkce tolerance. Jednoznačná indikace Zobrazení tolerance se zobrazením naměřené hodnoty Zobrazení aktuální hodnoty a polohy v rámci tolerance. Zobrazení tolerance bez zobrazení naměřené hodnoty Překročení tolerance je zobrazováno výhradně symboly. 0 Velká bezpečnost obsluhy Funkce zámku brání neúmyslnému stisku tlačítek. Uzamknout lze všechna tlačítka nebo samostatně jednotlivá tlačítka. Po stisknutí uzamčeného tlačítka se na displeji zobrazí indikace LOC. Univerzální datový výstup i bezdrátové spojení za cenu kabelu Žádný interface není potřeba! Jednoduchý a levný způsob připojení k PC Druh ochrany IP 54 (volitelně) Ochranný kryt na konci měřicího čepu Pryžová manžeta na tyčce doteku Utěsněná přihrádka baterie Kódová písm IP Mezinárodní ochrana RS232C Připojení vyhodnocovacího zařízení s kompatibilitou Mahr Opto RS232C Přímé napojení na COM port počítače První číslice 5 Prachotěsný Druhá číslice 4 Ochrana proti vniknutí stříkající vody ze všech stran ABS Funkce absolutní hodnoty: Digitální úchylkoměr může být kdykoli vynulován, aniž by došlo ke ztrátě vazby k přednastavené hodnotě (PRESETu). Životnost baterie 3 roky Nová elektronika Referece-system je extrémně - System energeticky úsporná. + 2 roky V pohotovostním režimu se nespotřebovává téměř žádná energie Běžný úchylkoměr a díky tomu se prodlouží životnost baterie až na 3 roky*. 1 rok 2 roky 3 roky * Při deaktivovaném bezdrátovém přenosu Pouze jedno nulování Nové digitální úchylkoměry 1086 Ri jsou vybaveny inovativním systémem Reference-system. Po nastavení nulové pozice zůstává toto nastavení uložené pro všechna další měření. Díky tomu je měřidlo po zapnutí stiskem tlačítka ON (nebo pohybem měřicího čepu) okamžitě připraveno k měření. Odpadá tedy nutnost nastavit nulovou pozici po každém zapnutí úchylkoměru (jako je tomu u běžných úchylkoměrů).

7 + MarCator. Digitální číselníkové úchylkoměry 7 Digitální číselníkové úchylkoměry MarCator 1086 Ri ABS IP42 0 RS232C Parametry Funkce: ON/OFF RESET (vynulování displeje) Přepínání /inch Změna směru odečítání PRESET (přednastavení výchozí hodnoty) (zadání tolerančního pole) ABS (displej lze vynulovat, aniž by se ztratil vztah k přednastavené hodnotě) <0> (režim zobrazení tolerance) DATA (ve spojení s datovým kabelem) Faktor (lze nastavit) 1086 R ON/OFF SET MENU a ø ø ø60, Okamžité měření díky systému Reference-system Individuální blokovací mechanismus kláves Ovládací a zobrazovací část otočná o 280 Kontrastní LCD displej s číslicemí vysokými 11 Životnost baterie cca. 3 roky (při 2000 hod/rok) Max. rychlost posuvu 1.5 m/s (60 /s) Odnímatelný kryt na konci měřicího čepu Výstup dat : volitelně OPTO RS232C i Provozní teplota C Typ ochrany IP42 podle IEC PRESET DATA RESET SET PR ABS MarCator 1086 R 1086 b Rozměry Součást dodávky: Baterie, návod b c 6 21 ø8h6 (ø3/8 ) ø4 M 2,5 (4-48 UNF) Rozsahy měření a b c (inch) 12,5 (.5 ) 126, ,5 Technická data Rozsah měření Rozlišení Mezní chyba* Měřicí síla Hmotnost Upín. stopka Ø (inch) /inch N g 12,5 (.5 ) 0,001 / ,005 0,65-0, h ,5 (.5 ) 0,01 / ,02 0,65-0, h * v libovolném nulovém bodě

8 - 8 MarCator. Digitální číselníkové úchylkoměry MarCator 1087 Ri Nový digitální číselníkový úchylkoměr MarCator 1087Ri. Multifunkční číselníkový úchylkoměr s kombinovaným displejem (digitální a analogová část), s funkcemi kontroly tolerance a dynamickým měřením. Dynamické měřicí funkce Univerzální datový výstup MAX-MIN-Funkce ke kontrole házivosti a ke kontrole rovinnosti Případně MAX / MIN k vyhledání vratného bodu MAX MIN i bezdrátové spojení za cenu kabelu Žádný interface není potřeba! Jednoduchý a levný způsob připojení k PC 0 MAX MAX-MIN (TIR) MIN Připojení vyhodnocovacího zařízení s kompatibilitou RS232C Mahr Opto RS232C Přímé napojení na COM port počítače. Jednozančné 0 zobrazení tolerančního pole Integrovaná grafická stupnice znázorňuje odchylky tolerance. Překročení tolerance je zobrazeno šipkami na displeji. Mimo toleranci (pod dolní mezí) Toleranční meze Životnost baterie 3 roky Mimo toleranci (nad horní mezí) Nová elektronika Referece-system je extrémně - System energeticky úsporná. + 2 roky V pohotovostním režimu se nespotřebovává téměř žádná energie Běžný úchylkoměr a díky tomu se prodlouží životnost baterie až na 3 roky*. 1 rok 2 roky 3 roky * Při deaktivovaném bezdrátovém přenosu ABS Pouze jedno nulování Velká bezpečnost obsluhy Funkce absolutní hodnoty Digitální úchylkoměr může být kdykoliv vynulován, aniž by došlo ke ztrátě přednastavené hodnoty (PRESETu). Nové digitální úchylkoměry 1087 Ri jsou vybaveny inovativním systémem Reference-system. Po nastavení nulové pozice zůstává toto nastavení uložené pro všechna další měření. Díky tomu je měřidlo po zapnutí stiskem tlačítka ON (nebo pohybem měřicího čepu) okamžitě připraveno k měření. Odpadá tedy nutnost nastavit nulovou pozici po každém zapnutí úchylkoměru (jako je tomu u běžných úchylkoměrů). Funkce zámku brání neúmyslnému stisku tlačítek. Uzamknout lze všechna tlačítka nebo samostatně jednotlivá tlačítka. Po stisknutí uzamčeného tlačítka se na displeji zobrazí indikace LOC.

9 + MarCator. Digitální číselníkové úchylkoměry 9 Digitální číselníkové úchylkoměry MarCator 1087 Ri, s analogovým ukazatelem ABS MAX/MIN ON/OFF SET F DATA PRESET ABS inch PRESET Rozměry MAX MIN 1087 R MENU DATA RESET SET PR ABS MarCator 1087 R a IP42 ø58 6 c b 1086 b ø4 ø12 ø8h6 (ø3/8 ) M 2,5 (4-48 UNF) Rozsahy měření a b c (inch) 12,5 (.5 ) 126, ,5 ø60,5 RS232C Analogový ukazatel Dělení stupnice Rozsah zobrazení / inch / inch 0,001 / ± 0,02 / ±.001 0,002 /.0001 ± 0,04 / ±.002 0,004 /.0005 ± 0,08 / ±.01 0,01 /.001 ± 0,2 / ±.02 Parametry Funkce: ON/OFF RESET (vynulování displeje) /inch změna směru odečítání PRESET (přednastavení výchozí hodnoty) (zadání tolerančního pole) Toleranční pole max. 1.6 MAX/MIN pro vyhledání vratného bodu TIR (MAX-MIN) pro kontrolu házivosti a rovinnosti ABS (displej lze vynulovat, aniž by se ztratil vztah k přednastavené hodnotě) 0 (vynulování analogového ukazatele) DATA (ve spojení s datovým kabelem) Faktor (lze nastavit) Okamžité měření díky systému Reference-system Individuální blokovací mechanismus kláves Ovládací a zobrazovací část otočná o 280 Kontrastní LCD displej s číslicemi vysokými 8,5 Životnost baterie cca. 3 roky (při 2000 hod/rok) Max. rychlost posuvu 1.5 m/s (60 /s) Výstup dat : volitelně OPTO RS232C i Provozní teplota C Typ ochrany IP42 podle IEC Součást dodávky: Baterie, návod Technická data Rozsah měření Rozlišení Mezní chyba* Měřicí síla Hmotnost Upín. stopka Ø (inch) /inch N g 12,5 (.5 ) 0,001 / ,005 0,65-0, h * v libovolném nulovém bodě

10 MIN/MAX ON/OFF SET PRESET START/STOP SET PR MarCator 1087 B /inch RESET ABS - 10 MarCator. Digitální číselníkové úchylkoměry Digitální číselníkový úchylkoměr MarCator 1087 BRi pro dvoubodé měření dutin ABS F MAX MIN MIN/MAX ON/OFF SET DATA PRESET ABS inch PRESET 1087 BR MENU START/STOP SET PR MarCator 1087 BR Rozměry RESET ABS IP42 a ø58 6 c b ø ø12 ø8h6 M 2,5 Rozsahy měření a b c (inch) 12,5 (.5 ) 126, ,5 Technická data ø60,5 1 MIN/MAX ON/OFF SET /inch PRESET START/STOP RESET SET PR ABS MarCator 1087 B RS232C Příklad aplikace 2 3 MIN/MAX ON/OFF SET /inch PRESET START/STOP RESET SET PR ABS MarCator 1087 B S přístrojem k dvoubodovému měření dutin lze kývavým pohybem při měření zjistit vratný bod. Skutečná hodnota se uloží funkcí MIN a zobrazí se na displeji (3). Analogový ukazatel Dělení stupnice Rozsah zobrazení / inch / inch 0,001 / ± 0,02 / ±.001 0,002 /.0001 ± 0,04 / ±.002 0,004 /.0005 ± 0,08 / ±.01 0,01 /.001 ± 0,2 / ±.02 Parametry Funkce: ON/OFF RESET (vynulování displeje) /inch změna směru odečítání PRESET (přednastavení výchozí hodnoty) (zadání tolerančního pole) Toleranční pole max. 1,6 START/STOP vyhledání vratného bodu Paměť MAX/MIN k vyhledání vratného bodu ABS (displej lze vynulovat, aniž by se ztratil vztah k přednastavené hodnotě) 0 (vynulování analogového displeje) DATA (ve spojení s datovým kabelem) Faktor (lze nastavit) Okamžité měření díky systému Reference-system Individuální blokovací mechanismus kláves Ovládací a zobrazovací část otočná o 280 Kontrastní LCD displej s číslicemi vysokými 8,5 Životnost baterie 3 roky (při 2000 hod/rok) Max. rychlost posuvu 1,5 m/s (60 /s) Ochranný kryt měřicího čepu Výstup dat : volitelně OPTO RS232C i Provozní teplota c Typ ochrany IP42 dle IEC Součást dodávky: Baterie, návod Rozsah měření Rozlišení Mezní chyba* Měřicí síla Hmotnost Upín. stopka Ø (inch) /inch N g 12,5 (.5 ) 0,001 / ,005 0,65-0, h * v libovolném nulovém bodě

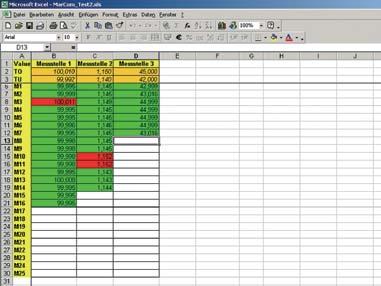

11 + MarCator. Digitální číselníkové úchylkoměry 11 Příslušenství pro MarCator Příslušenství pro 1086 Ri, 1087 Ri a 1087 BRi 1085 a Baterie 3V, typ CR Zadní stěna s upevňovacím očkem 1086 b Drátový ovladač zdvihu pro rozsahy měření 12,5 a a Pneumatické zdvihátko pro rozsahy měření 12,5 a p Další příslušenství Katalog strana Doteky Úhlové držáky Páčkový dotek ø6, b p (12,5/25) ø4/2 L=2 m ø6/4 L=2 m 3-6 bar Příslušenství Parametry Software MarCom Professional 3.0 Přenos naměřených hodnot přímo do MS Excelu (od verze 97) nebo do txt souboru nebo do libovolné aplikace jako kódy klávesnice hodnoty z každého měřidla mohou být přenášeny do zvoleného sloupce, řádku, souboru a záložky v Excelu Přenos dat je možný prostřednictvím portu a 2 sériových COM portů Přenos je možný maximálně pro 4 bezdrátové přijímače i-stick (tedy max. pro 32 i měřidel) Software MarCom Standard 3.0 (součást dodávky u datových kabelů a přijímače i-stick) Systémové požadavky a parametry jsou stejné jako u MarCom Professional 3.0 Připojení pouze jednoho měřidla na sériový COM port a jednoho na port (tedy pouze jedno i měřidlo) Datový kabel (2 m) vč. software 16 EXu MarCom Standard Datový kabel OPTO RS232C (2 m), s 9 pólovou zdířkou SUB-D 16 EXr Datový kabel (2 m), plochý, 10pólový konektor 16 EXd i-stick bezdrátový přijímač vč. software MarCom Standard Příslušenství ke zpracování naměřených dat viz katalog, kapitola 11

12 - 12 MarCal. Posuvná měřítka Univerzální posuvné měřítko MarCal 18 EWR-V IP65 RS232C Měřicí doteky pro vnější měření Měřicí doteky pro vnitřní měření Parametry Funkce: ON/OFF RESET (vynulování displeje) přepínání /inch Uzamčení reference PRESET (přednastavení výchozí hodnoty) DATA (ve spojení s datovým kabelem) Auto-ON/OFF okamžité měření díky systému Reference-system vynikající odolnost proti prachu, chladícím kapalinám a mazivům, třída krytí dle IP65 Výstup dat, volitelně: OPTO RS232C stěrky nečistot integrované v jezdci životnost baterie až 3 roky max. měřicí rychlost 2,5 m/s (100 /s) Vysoce kontrastní LCD displej s 10 (model 300 ) a 12,5 (model 500 ) vysokými číslicemi jezdec a vodicí tyč z kalené nerezové oceli měřicí plochy pro vnější měření čelisti se závitem M2,5 pro osazení měřicími doteky pro vnitřní a vnější měření Aretační šroub Součást dodávky: pouzdro, baterie, měřicí, doteky, návod Technická data Měřicí rozsah* Rozlišení Mezní chyba G (inch) / inch 300 (12 ) 0,01 / , (20 ) 0,01 / , * Měřicí rozsah se změní na základě použitých měřicích doteků

13 + MarCal. Posuvná měřítka 13 a b d e c M2,5 Rozměry a b c d e ,5 20 x 4, x 5,5 Měřicí doteky (standardní příslušenství) M2,5 Ø4,5 M2,5 Ø4,5 M2,5 M2,5 M2, Ø5 Ø ,5 Ø1,5 Ø3,5 Další měřicí doteky najdete v katalogu na straně 5-24 a 5-25 Ø4,5 1 8" Příslušenství Baterie 3V, typ CR Datový kabel (2 m) vč. software 16 EXu MarCom Standard Datový kabel OPTO RS232C (2 m), s 9 pólovou zdířkou SUB-D 16 EXr Datový kabel (2 m), plochý, 10pólový konektor 16 EXd Příslušenství ke zpracování naměřených dat viz katalog, kapitola 11

14 - 14 Micromar. Mikrometry Samostředicí třídotekový dutinoměr Micromar 44 A DIN Parametry Ovládací prvky a stupnice matně chromovány Technická data Použití Pro měření: průchozích otvorů slepých otvorů středicích okrajů Měřicí vřeteno celé kalené a broušené Rychloposuv s integrovanou řehtačkou Samostředicí měřicí hlava se třemi bočně vystupujícími, o 120 odsazenými měřicími doteky Měřicí doteky od 12 osazeny tvrdokovem Od 12 měřicí dotek pro měření až ke dnu otvoru Rozsah měření Hloubka měření Dělení stupnice Mezní chyba G* µm / (133**) 0, / (133**) 0, / (133**) 0, / (139**) 0, / (139**) 0, / (218**) 0, / (218**) 0, / (226**) 0, / (226**) 0, / (229**) 0, / (229**) 0, / (247**) 0, / (247**) 0, / (282**) 0, / (282**) 0, / (282**) 0, / (282**) 0, * Při úplném dolehnutí měřicích doteků ** S prodloužením 44 Av Od 40 měřicí hlava z hliníku ke snížení hmotnosti Součást dodávky: Pouzdro, návod Příslušenství hlavice, kroužky, atd. viz strana 17 Samostředicí třídotekové dutinoměry v sadách Micromar 44 AS Rozsah měření Počet dutinoměrů Nastavovací kroužky ø / / / Součást dodávky: dutinoměry 44 A, pozdro a nastavovací kroužky

15 + Micromar. Mikrometry 15 Samostředicí digitální třídotekový dutinoměr Micromar 44 EWR IP52 ABS RS232C DIN Parametry Funkce: 0 (vynulování ukazatele pro relativní měření) ABS (přepnutí z relativního na absolutní měření) Přepínání /inch Uzamčení reference PRESET (nastavení referenční hodnoty) Technická data Použití Pro měření: průchozích otvorů slepých otvorů středicích okrajů Rozsah měření Hloubka Dělení Mezní chyba G* měření stupnice (inch) /inch µm 6-8 ( ) 58 / (133**) 0,001 / ( ) 58 / (133**) 0,001 / ( ) 58 / (133**) 0,001 / ( ) 64 / (139**) 0,001 / ( ) 64 / (139**) 0,001 / ( ) 68 / (218**) 0,001 / (1-1.2 ) 68 / (218**) 0,001 / ( ) 76 / (226**) 0,001 / (1.6-2 ) 76 / (226**) 0,001 / ( ) 79 / (229**) 0,001 / ( ) 79 / (229**) 0,001 / ( ) 97 / (247**) 0,001 / ( ) 97 / (247**) 0,001 / (4-4.9 ) 132 / (282**) 0,001 / ( ) 132 / (282**) 0,001 / ( ) 132 / (282**) 0,001 / ( ) 132 / (282**) 0,001 / * Při úplném dolehnutí měřicích doteků ** S prodloužením 44 Av okamžité měření díky systému Reference-system Měřidlo se skládá z: základního přístroje 44 EWg a měřicí hlavice 44 Ak Připojovací závit pro výměnu měřicích hlavic Samostředicí měřicí hlava se třemi bočně vystupujícími, o 120 odsazenými měřicími doteky Měřicí doteky od 12 osazeny tvrdokovem Od 12 měřicí dotek pro měření až ke dnu otvoru Od 40 měřicí hlava z hliníku ke snížení hmotnosti Součást dodávky: Pouzdro, baterie a návod Příslušenství hlavice, kroužky, atd. viz strana 17 Samostředicí digitální třídotekový dutinoměry v sadách Micromar 44 EWR Rozsah měření Počet hlavic 44 Ak Nastavovací kroužky (inch) ø 6-12 ( ) 3 8 / ( ) (1-2 ) 4 25 / (2-4 ) 4 60 / Součást dodávky: 1 základní jednotka 44 EWg, měřicí hlavice 44 Ak, pouzdro a nastavovací kroužky

16 - 16 Micromar. Mikrometry Pistolový samostředicí třídotekový dutinoměr Micromar 844 A Parametry RS232C Měřidlo se skládá ze základního přístroje 844 Ag a měřicí hlavice 44 Ak Připojovací závit pro výměnu měřicích hlavic Technická data Použití Pro měření: průchozích otvorů slepých otvorů středicích okrajů Rozsah měření Hloubka měření Mezní chyba G* *** (inch) µm 6-8 ( ) 58 / (133**) ( ) 58 / (133**) ( ) 58 / (133**) ( ) 64 / (139**) ( ) 64 / (139**) ( ) 68 / (218**) (1-1.2 ) 68 / (218**) ( ) 76 / (226**) (1.6-2 ) 76 / (226**) ( ) 79 / (229**) ( ) 79 / (229**) ( ) 97 / (247**) ( ) 97 / (247**) (4-4.9 ) 132 / (282**) ( ) 132 / (282**) ( ) 132 / (282**) ( ) 132 / (282**) Samostředicí měřicí hlava se třemi bočně vystupujícími, o 120 odsazenými měřicími doteky Měřicí doteky od 12 osazeny tvrdokovem Od 12 měřicí dotek pro měření až ke dnu otvoru Od 40 měřicí hlava z hliníku ke snížení hmotnosti Součást dodávky: Pouzdro a návod Dopoučujeme tyto ukazovací přístroje: Ukazovací přístroj MarCator 1086 R MarCator 1087 R Příslušenství hlavice, kroužky, atd. viz strana 17 Pistolové samostředicí třídotekové dutinoměry v sadách Micromar 844 AS Rozsah měření Počet hlavic Nastavovací kroužky (inch) ø s digit. úchylkoměrem 1086 R Obj. číslo.*** 6-12 ( ) 3 8 / ( ) (1-2 ) 4 25 / (2-4 ) 4 60 / Součást dodávky: 1 základní jednotka 844 Ag, měřicí hlavice 44 Ak, pouzdro a nastavovací kroužky * Nezohledňuje ukazovací přístroj, při úplném dolehnutí měřicích doteků ** S prodloužením 44 Av *** Bez ukazovacího přístroje (úchylkoměru)

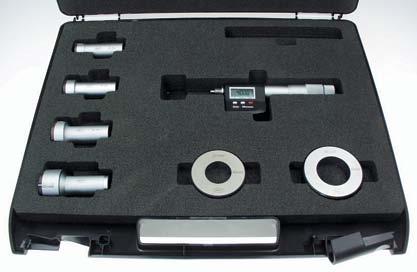

17 + Micromar. Mikrometry 17 Příslušenství pro 44 A, 44 EWR, 844 A Měřicí hlavice 44 Ak pro 44 EWR, 844 A Samostředicí měřicí hlava se třemi bočně vystupujícími, o 120 odsazenými měřicími doteky Měřicí doteky od 12 osazeny tvrdokovem Od 12 měřicí dotek pro měření až ke dnu otvoru Od 40 měřicí hlava z hliníku ke snížení hmotnosti Rozsah měření (inch) 6-8 ( ) ( ) ( ) ( ) ( ) ( ) (1-1.2 ) ( ) (1.6-2 ) ( ) ( ) ( ) ( ) (4-4.9 ) ( ) ( ) ( ) Nastavovací kroužky 355 E Používají se pro dva sousední měřicí rozsahy Rozměry a výrobní tolerance podle normy DIN 2250C ø ø Základní přístroj 44 EWg S připojovacím závitem pro výměnné měřicí hlavice Rozsah měření Rozsah měření 6-12,5 d Rozsah měření 12,5-200 d Základní přístroj (měřicí pistole) 844 Ag Připojovací závit pro výměnné měřicí hlavice. Upínací otvor pro všechny ukazovací přístroje s upínací stopkou a b b c Rozsah měření a b c d 6-8 1,5 4 1, ,8 4,3 1, ,8 4,3 1, , , c Rozsah měření Hloubkové prodlužovací nástavce 44 Av b a 44 Av 6-100* * Včetně adaptéru Rozsah měření Délka a ø b , , , ,

18 - 18 MarVision. Optické měřicí přístroje Dílenský měřicí mikroskop MarVision MM 320 se softwarem M3, dotykovou obrazovkou a PC Použití Měření geometrických prvků (bod, přímka, kružnice, vzdálenost, průsečít atd.) pomocí automatické detekce hran; např. pro měření lisovaných nebo ohýbaných plastových dílců a elektronických komponent. MM 320 PC s dotekovou obrazovkou a softwarem M3 Technické údaje Měřicí rozsah X/Y 100 / / / / 250 Zdvih v Z ose 200 / 400** Velikost stolku 270 x x x x 480 Max. zatížení stolku kg 20 Měřicí systém: Vestavěná inkrementální měřítka - Rozlišení 0,001 - MPE E 1 X / Y v µm (L v ) 1,9 +(L/100) 3,9 +(L/100) - MPE E 2 XY v µm (L v ) 2,9 +(L/100) 4,9 +(L/100) Zorné pole (průměr) Viz katalog Výrobní měřicí technika, strana Pracovní vzdálenost 85 Maximální výška měřeného dílce 120 / 320** 90 / 290** Osvětlení LED horní (segmentový) a spodní osvit, regulovatelný jas Rozměry* (v x š x d) 700 x 480 x x 650 x x 700 x x 1000 x 900 Zvětšení*** s M3 a PC Zoom x * s vycentrovaným stolkem ** volitelně prodloužení osy Z *** na monitoru

19 + MarVision. Optické měřicí přístroje 19 Parametry Měřicí mikroskop Integrovaná CCD barevná kamera Zoom objektiv LED prstencový horní osvit, 1 kroužek 4 segmenty jednotlivě spínatelné a regulovatelné LED podsvit regulovatelný Masivní granitová základna Stabilní křížový stolek s přesným vedením Rychloposuv i jemné nastavení v osách X/Y Vysoká přesnost a spolehlivost díky optickému inkrementálnímu měřicímu systému Laserové ukazovátko pro přesné polohování Součást dodávky: měřicí mikroskop, standardní doraz, M3- software, PC s dotykovou obrazovkou Návod Zkušební protokol Ovládací a zobrazovací jednotka - M3 software a PC s dotykovou obrazovkou Automatická detekce hran u dílců s malým kontrastem 23 dotykový monitor s myší a klávesnicí Operační systém Windows 7 umožňuje instalovat i další software Ovládání pomocí obrazovky nebo pomocí myši a klávesnice Velký obraz měřeného dílce Vyhodnocení měření včetně tolerancí Tisk protokolu s logem společnosti Grafické zobrazení s kótami Volitelné příslušenství: integrace DXF-souborů Protokol s vyhodnocením v rámci tolerancí Rozměrový grafický protokol Automatická detekce hran Software umožňuje bezproblémové a rychlé měření dílců. Pomocí automatické detekce hran lze navíc měřit i dílce s malým kontrastem. Detekce hrany je provedena dotekem nebo kliknutím poblíž hrany. Funkce Multi-Touch Pomocí funkce Multi-Touch je možné další zvětšení nebo zmenšení objektu na monitoru pomocí dvou prstů nebo pomocí myši. Automatický výpočet (detekce) kruhu Měřicí a výpočetní funkce Bod Přímka Kružice Vzdálenost Úhel Vyrovnání souřadnic např. průsečík přímek např. vyrovnávací přímka, symetrie např. vyrovnávací kružnice, roztečná kružnice např. vzdálenost bod-bod, bod-přímka např. dvou přímek Vyrovnání souřadnic na obrobku
