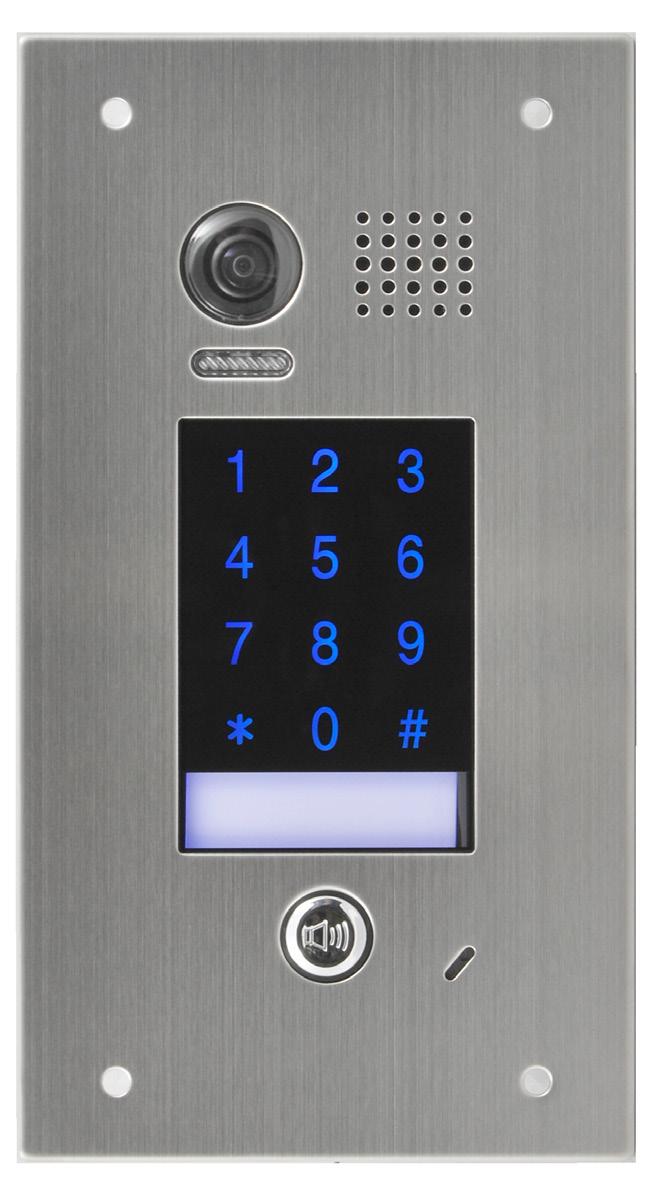

1 VHC-1-KL / VHC-1-KL-ZAP Instalační manuál Venkovní videojednotka s klávesnicí VARIANT plus, spol. s.r.o., U Obůrky 5, TŘEBÍČ, tel.: technická linka (pracovní doba 7:00 15:30) evs@variant.cz Tato dokumentace je vytvořena pro potřeby společnosti VARIANT plus, spol. s r.o. a jejích zákazníků. Dokumentace je určena pouze a výhradně pro řádně proškolené pracovníky. Žádná její část nesmí být dále jakkoli šířena nebo dále zveřejňována bez předchozího písemného souhlasu společnosti VARIANT plus. Přestože bylo vynaloženo veškeré úsilí, aby informace v tomto manuálu byly úplné a přesné, nepřebírá naše firma žádnou odpovědnost v důsledku vzniklých chyb nebo opomenutí. Společnost VARIANT plus si vyhrazuje právo uvést na trh zařízení se změněnými softwarovými nebo hardwarovými vlastnostmi kdykoliv a bez předchozího upozornění. Dokumentace vytvořena dne: Poslední aktualizace dne: Vždy si zkontrolujte aktuálnost manuálu na webu v kartě Ke stažení u daného výrobku! VARIANT plus s.r.o.

2 Obsah OBSAH POPIS TECHNICKÉ PARAMETRY MONTÁŽ VÝMĚNA JMENOVKY ZAPOJENÍ ZAPOJENÍ ZÁMKŮ Napájení zámku z dveřní jednotky Napájení zámků z externího zdroje ZÁKLADNÍ ZAPOJENÍ ZAPOJENÍ VÍCE VENKOVNÍCH JEDNOTEK ZAPOJENÍ VÍCE VNITŘNÍCH JEDNOTEK ZAPOJENÍ VÍCE VNITŘNÍCH JEDNOTEK -HVĚZDICOVĚ PROGRAMOVÁNÍ PŘEHLEDOVÁ TABULKA NASTAVENÍ RESET NA TOVÁRNÍ HODNOTY ZMĚNA MASTER KÓDU ČAS PODSVITU ČAS OTEVŘENÍ ZÁMKU MÓD ZÁMKU POVOLENÍ/ZAKÁZÁNÍ TÓNU TLAČÍTEK RESET KÓDŮ FUNKCE TLAČÍTKA * A # POVOLENÍ/ZAKÁZÁNÍ VYZVÁNĚCÍHO TÓNU NA JEDNOTCE VHC-1-KL CITLIVOST TLAČÍTEK KLÁVESNICE NASTAVENÍ CITLIVOSTI MIKROFONU NASTAVENÍ HLASITOSTI REPRODUKTORU ZMĚNA PODSVITU KLÁVESNICE NASTAVENÍ JASU LED PŘÍSVITU NASTAVENÍ ADRESY NASTAVENÍ DOČASNÉHO KÓDU PRO OTEVŘENÍ ZÁMKU NASTAVENÍ KÓDŮ FUNKCE BYT/VÍCE BYTŮ ADRESA VOLÁNÍ RESET NA TOVÁRNÍ HODNOTY BEZ ZNALOSTI MASTER KÓDU POUŽITÍ JEDNOTKY ADRESOVÁNÍ VNITŘNÍCH JEDNOTEK TABULKA ADRESY U VNITŘNÍCH VIDEOJEDNOTEK VT-D-SL, VT-D-39 A VT-D-70-TM KABELÁŽ

3 1 Popis 1.1 Technické parametry Napájení Odběr klid/aktivní Napájení zámku 24V DC (kompatibilní zdroje VT-PS24V4A5, VT-SEP+PS24V1A5) 60mA/220mA z jednotky: max. 280mA Počet ovládaných zámků 1 ext. zdroj: zatížení relé max. 24V/1A DC/AC Typ zámku Doba aktivace zámku Regulace hlasitosti reproduktoru Nastavení citlivosti mikrofonu Kamera Nastavení kamery NO/NC 1 99s (při nastavení z vnitřní jednotky 1-9s) ano ano Color ARS, 420 TV řádků ne Úhel záběru kamery 105 LED přísvit Doba hovoru Odchodové tlačítko Otevření kódem ano 90s ano (pouze při napájení zámku z jednotky) ano Počet kódů 40 Dočasný kód Ano, 1 Pracovní teplota -20 až 45 C Prostředí venkovní / vnitřní Krytí IP 55 Instalace Zapojení Provedení Rozměry Hmotnost VHC-1-KL povrchová / VHC-1-KL-ZAP zápustná 2-drátové nepolární masivní nerezový kryt VHC-1-KL š 93 x v 182 x h 44 mm (se stříškou) VHC-1-KL-ZAP š 120 x v 220 x h 50mm (zápustná krabice š 98 x v 198 x h 50 mm) 670g (včetně stříšky) 1010g (včetně instal. krabice) 3

4 4

5 2 Montáž VHC-1-KL-ZAP: 5

6 2.1 Výměna jmenovky 3 Zapojení 3.1 Zapojení zámků Napájení zámku z dveřní jednotky Upozornění: - Zámek musí být typu Power-on-to-unlock -otevření při připojení napájení - Maximální odběr zámku musí být 280mA/12V DC - Nelze nastavit dobu otevření při použití odchodového tlačítka - Parametr UNLOCK MODE, který se nastavuje ve vnitřním monitoru musí být nastaven na 0: poweron-to-unlock(továrně nastaveno), popis nastavení v manuálu vnitřní jednotky Zapojení jednoho zámku: 6

7 3.1.2 Napájení zámků z externího zdroje Upozornění: - Typ externího napájení je nutno použít v závislosti na zámku a zatížení relé max. 24V DC/AC 1A - Propojka musí být odstraněn před zapojením externího zdroje - Parametr UNLOCK MODE, který se nastavuje ve vnitřním monitoru musí být nastaven dle typu zámku: 0: power-on-to-unlock(továrně nastaveno) otevření při připojení napájení 1: power-off-to-unlock otevření při odpojení napájení popis nastavení v manuálu vnitřní jednotky 3.2 Základní zapojení Na obrázku je základní zapojení jedné venkovní jednotky a monitoru. Systém je napájen ze zdroje VT-SEP+PS24V1A5. Zapojení a nastavení VT-SEP+PS24V1A5 naleznete v manuálu u daného výrobku. 7

8 3.3 Zapojení více venkovních jednotek Max. 4 venkovní jednotky Zapojení a nastavení VT-BUS4A, VT-SEP, VT-PS24V4A5 naleznete v manuálech od příslušných modulů. 8

9 3.4 Zapojení více vnitřních jednotek Zapojení a nastavení VT-SEP, VT-PS24V4A5 naleznete v manuálech od příslušných modulů. Adresace monitorů dle instalačního manuálu daného monitoru. 9

10 3.5 Zapojení více vnitřních jednotek -hvězdicově Zapojení a nastavení VT-SEP, VT-PS24V4A5, VT-BUS4A naleznete v manuálech od příslušných modulů. Adresace monitorů dle instalačního manuálu daného monitoru. 10

11 4 Programování 4.1 Přehledová tabulka nastavení Kapitola Funkce Programová sekce Rozsah hodnot Tovární hodnota 4.2 Reset na tovární hodnoty Změna Master kódu číslic Čas podsvitu Čas otevření zámku Mód zámku 04 0 nebo Povolení/zakázání tónu tlačítek 05 0 nebo Reset kódů Funkce tlačítka * a # 07 0 nebo Povolení/zakázání vyzváněcího tónu na jednotce VHC-1-KL 08 0 nebo Citlivost tlačítek klávesnice Nastavení citlivosti mikrofonu Nastavení hlasitosti reproduktoru Změna podsvitu klávesnice Nastavení jasu LED přísvitu Nastavení adresy Nastavení dočasného kódu pro otevření zámku číslic Nastavení kódů číslic 4.19 Funkce byt/více bytů nebo Adresa volání ,16, Reset na tovární hodnoty bez znalosti master kódu Pro lepší orientaci je programovací režim a jednotlivé kroky programování signalizovány různým barevným posvícením jmenovky a zvukovými signály. Pokud není do 10s zmáčknuta žádná klávesa, opustí čtečka programovací režim a vrátí se do pohotovostního režimu. 11

12 4.2 Reset na tovární hodnoty Zadejte: 00# Zadejte: 1234# (přechod mezi barvami cca 8s) Všechna nastavení budou nastavena do továrních hodnot. (Pokud neznáte master kód, postupujte dle kapitoly 4.21) Po resetu přejde čtečka do pohotovostního režimu(modrý podsvit) po 3s. 4.3 Změna Master kódu Zadejte: 01# Zadejte nový Master kód(1-12čísel) Např. 4321# Master kód může mít 1-12 číslic. Nesmí být stejný s uživatelským kódem. 4.4 Čas podsvitu Zadejte: 02# Zadejte čas podsvícení: 00-trvalé nebo10-99s Např. 08# Čas podsvícení může být nastaven v rozsahu sekund. Pro trvalý podsvit je nutné nastavit kód

13 4.5 Čas otevření zámku Zadejte: 03# Zadejte čas otevření zámku: 01-99s Např. 08# Čas otevření zámku, lze měnit i přes instalační menu některých monitorů. Platí nastavení, které bylo provedeno naposledy. 4.6 Mód zámku Zadejte: 04# Typ zámku: 0# NO (Pro otevření je potřeba přivést napájení) 1# NC (Zámek otevře při ztrátě napájení) Čas otevření zámku, lze měnit i přes instalační menu některých monitorů. Platí nastavení, které bylo provedeno naposledy. 4.7 Povolení/zakázání tónu tlačítek Zadejte: 05# 0# zapne zvuky kláves nebo 1# vypne zvuky kláves Pokud jsou zvuky kláves vypnuté, problikne celá klávesnice při každém zmáčknutí klávesy. 13

14 4.8 Reset kódů Zadejte: 06# Zadejte: 1234# Všechny kódy budou vymazány a master kód se nastaví do továrního nastavení Funkce tlačítka * a #. Zadejte: 07# 0# tlačítko * má funkci zrušit tlačítko # má funkci potvrdit nebo 1# tlačítko * má funkci potvrdit tlačítko # má funkci zrušit 4.10 Povolení/zakázání vyzváněcího tónu na jednotce VHC-1-KL Zadejte: 08# 0# vyzváněcí tón povolen nebo 1# vyzváněcí tón zakázán Při zakázání vyzváněcího tónu, bude podsvit klávesnice při vyzvánění blikat. 14

15 4.11 Citlivost tlačítek klávesnice Zadejte: 09# Zadejte hodnotu: 0(nejcitlivější) až 5 a # Např: 2# 4.12 Nastavení citlivosti mikrofonu Zadejte: 10# Zadejte hodnotu: 0(nejcitlivější) až 9 a # Např: 5# Pokud se při hovoru zadá master kód+# např. 1234#, lze pak klávesou 1 zvyšovat citlivot a klávesou 4 snižovat citlivost mikrofonu Nastavení hlasitosti reproduktoru. Zadejte: 11# Zadejte hodnotu: 0(nejcitlivější) až 9 a # Např: 5# Pokud se při hovoru zadá master kód+# např. 1234#, lze pak klávesou 3 zvyšovat hlasitost reproduktoru a klávesou 6 snižovat hlasitost reproduktoru. 15

16 4.14 Změna podsvitu klávesnice Zadejte: 12# Zadejte hodnotu: 0-2 a # Např: 1# Stav/ Hodnota Pohotovostní režim Modrá Zelená Modrá Vyzvánění Bliká modrá Bliká zelená Žlutá Hovor Pomale bliká modrá Pomale bliká zelená Červená Otevření zámku Zelená Modrá Zelená 4.15 Nastavení jasu LED přísvitu Zadejte: 13# Zadejte hodnotu: 0-5 a # Např: 3# 0=nejnižší jas, 5=nejvyšší jas 4.16 Nastavení adresy Zadejte: 14# Zadejte hodnotu: 0-3 a # Např: 1# 16

17 4.17 Nastavení dočasného kódu pro otevření zámku Zadejte: 18# Zadejte hodnotu: 1-12 místný kód a # Např: 10894# Kód může být 1-12 místný. Po zadání kódu se po 60s kód sám zruší. Pokud se v této době zadá kód znovu, tak se doba zrušení kódu posune. Kód se nesmí shodovat s master kódem nebo s některým uživatelským kódem Nastavení kódů Zadejte: 20# pro první kód až 59# pro 40 kód Zadejte hodnotu: 1-12 místný kód a # Např: 10894# Uživatelský kód musí být jiný než master kód nebo dočasný kód Funkce byt/více bytů Zadejte: 100# Zadejte hodnotu: 0# funkce více bytů nebo 1# funkce byt Např: 1# Defaultně je nastavena funkce 1= byt, POZOR s touto sekcí souvisí přímo sekce Adresa volání kapitola

18 4.20 Adresa volání Zadejte: 101# Zadejte hodnotu: 00 nebo 16 a # 00 až 31 a # Např: 14# Pokud máme sekci 100 Funkce byt/více bytů (kapitola 4.19) nastavenu na: hodnotu 1 = funkce byt Pak v této sekci nastavíme buď adresu 00 nebo adresu 16. Pokud je nastavena adresa 00, volá jednotka na všechny adresy z rozsahu 00-15(alespoň jeden vnitřní monitor musí mít nastavenu adresu 00). Pokud nastavíme adresu 16, volá jednotka na všechny adresy z rozsahu 16-31(alespoň jeden vnitřní monitor musí mít nastavenu adresu 16). Hodnotu 0 = více bytů Pak v této sekci nastavíme adresu 00 až 31. Jednotka pak volá pouze na konkrétní adresu vnitřní jednotky, která byla zadána 4.21 Reset na tovární hodnoty bez znalosti master kódu V případě zapomenutí master kódu, lze všechny parametry nastavit do továrních hodnot včetně master kódu dle následujícího postupu: 1) Vypněte jednotku od napájení (odpojte BUS konektor). 2) Zmáčkněte tlačítko volání a držte jej. 3) Připojte napájení a pusťte tlačítko volání. zvuk: pip, píííp, pip podsvit klávesnice: modrý 4) Stiskněte tlačítko volání a držte jej 3s. zvuk: pip, píííp, pip podsvit klávesnice: modrý 5) Stiskněte podruhé tlačítko volání a držte jej 3s. zvuk:pip, píííp podsvit klávesnice: zelený 6) Po cca 3 sekundách se jednotka vrátí do pohotovostního režimu klávesnice modrá 7) Jednotka je resetována 5 Použití jednotky Vyzvánění na vnitřní jednotku/y: Po zmáčknutí tlačítka volání začne jednotka volat na vnitřní jednotku/y. Jednotka volá na adresu/y vnitřní jednotky/ek dle nastavení dle kapitol 4.19 a 4.20 Klávesnice venkovní jednotky slouží pouze k ovládání relé dveřního zámku pomocí kódu a k nastavování parametrů jednotky v programovacím režimu. Otevření zámku pomocí kódu: Zadejte platný uživatelský kód a # např # Po platném zadání kódu sepne jednotka relé dveřního zámku (jednotka pípne a podsvit je zelený) Při zadání neplatného kódu jednotka 3x krátce pípne a podsvit jmenovky blikne červeně. 18

19 6 Adresování vnitřních jednotek Každá vnitřní jednotka v systému musí mít svoji adresu. Jednotky VT-D-40-SL,VT-D-70-T, VT-D-70-TM2 se adresují softwarově přes instalační menu jednotky, postup nastavení adresy u těchto jednotek je uveden v instalačním manuálu u příslušné jednotky. U jednotek VT-D-SL, VT,D-SL2, VT-D-39 a VT-D-70-TM se adresa nastavuje pomocí přepínačů na zadní straně jednotky. Přepínače 1-5 na vnitřních jednotkách monitorech, udávají adresu ID příslušného monitoru v systému. Přepínač č.6 se nastavuje do polohy ON pouze u posledního monitoru při paralelním řazení. Pokud jsou monitory zapojeny hvězdicově přes modul VT-BUS4A, nastaví se přepínač č.6 do polohy ON na všech těchto jednotkách. 6.1 Tabulka adresy u vnitřních videojednotek VT-D-SL, VT-D-39 a VT-D-70-TM Pokud je více monitorů v jednom prostoru(max.4), je možné jim nastavit stejnou adresu, ale jeden z monitorů musí být nastaven na Master a ostatní na Slave, toto nastavení se provádí softwarově v instalačním menu vnitřní jednotky. Popis je uveden vždy v manuálu od příslušné vnitřní jednotky. 19

20 7 Kabeláž Kabely pro dvoudrátový systém se používají výhradně kroucené a nestíněné. Vzdálenosti závisí na odběru komponent v systému. Čím větší odběr, tím větší jsou úbytky na vedení. Minimální napětí při aktivaci (tj. aktivní monitor, vyzvánění, sepnutý zámek) na jednotlivých komponentách systému nesmí být menší než 22V! Pokud použijete jako kabeláž kabel UTP CAT5E je nutné využít více párů a přitom dodržet správné kroucení tj. spojit barvy a spojit bílé od barvy. Tabulka maximálních vzdáleností (dalším zvyšováním průřezu již nelze vzdálenost prodloužit!) Počet vnitřních jednotek Méně než 20 vnitřních jednotek Více než 20 vnitřních jednotek Kabel A B C 2x0,75mm2 60m 60m 30m 2x1mm2 80m 80m 40m 2x1mm2 70m 30m 20m 2x1,5mm2 70m 50m 30m 20
