Instalační manuál. Vnitřní videojednotka s pamětí

Transkript

1 VT-D-70-TM2 Instalační manuál Vnitřní videojednotka s pamětí VARIANT plus, spol. s.r.o., U Obůrky 5, TŘEBÍČ, tel.: technická linka (pracovní doba 7:00 15:30) evs@variant.cz Tato dokumentace je vytvořena pro potřeby společnosti VARIANT plus, spol. s r.o. a jejích zákazníků. Dokumentace je určena pouze a výhradně pro řádně proškolené pracovníky. Žádná její část nesmí být dále jakkoli šířena nebo dále zveřejňována bez předchozího písemného souhlasu společnosti VARIANT plus. Přestože bylo vynaloženo veškeré úsilí, aby informace v tomto manuálu byly úplné a přesné, nepřebírá naše firma žádnou odpovědnost v důsledku vzniklých chyb nebo opomenutí. Společnost VARIANT plus si vyhrazuje právo uvést na trh zařízení se změněnými softwarovými nebo hardwarovými vlastnostmi kdykoliv a bez předchozího upozornění. Dokumentace vytvořena dne: VARIANT plus s.r.o.

2 Obsah OBSAH POPIS TECHNICKÉ PARAMETRY MONTÁŽ ZAPOJENÍ INSTALAČNÍ PROGRAMOVÁNÍ JEDNOTKY NASTAVENÍ MASTER A SLAVE MONITORŮ PŘI STEJNÉ ADRESE MONITOR VRÁTNÉHO ZOBRAZENÍ OBRAZU PŘI VYZVÁNĚNÍ NA SLAVE MONITORECH NASTAVENÍ FORMÁTU DATA VOLBA TYPU ZÁMKU NASTAVENÍ FORMÁTU ČASU NASTAVENÍ DOBY OTEVŘENÍ ZÁMKU NASTAVENÍ ADRESY MONITORU Popis 1.1 Technické parametry Napájení Odběr klid/aktivní Displej Rozlišení Montáž Funkce Monitorování Interkom Paměť snímků Video paměť Ovládání světla Ovládání zámků 24V DC (kompatibilní zdroje VT-PS24V4A5, VT-SEP+PS24V1A5) 30mA/300mA 7 TFT LCD dotykový, barevný 800x480 povrchová (až 4venkovní jednotky +až 4x ext. kamera) Seznam(meziadresný), vnitřní(na stejnou adresu), volání vrátného 128 snímků pouze s použitím microsd karty Pouze s použitím modulu VT-IN2CAM+MEM nebo VT-IN2CAM+VIDEO Vyzváněcích tónů 20 Různé tóny pro různá zvonění Regulace hlasitosti vyzvánění Vypnutí vyzvánění Nastavení doby monitorování Zobrazení Hodiny/Datum Podpora přesměrování hovoru na GSM Nastavení komunikace Jazyky menu Doba hovoru Prostředí Instalace Zapojení Barva Rozměry různá hlasitost zvonění pro den/noc (1hod., 8hod., trvale) (30s, 40s, 50s, 1-10min.), v systému musí být zapojen modul VT-GSM hlasitost hovoru, jas, kontrast, barva Čeština, angličtina, němčina, polština, francouzština, holandština, italština, chorvatština, řečtina, maďarština, hebrejština 90s vnitřní povrchová 2-drátové nepolární Bílá/stříbrný kov rámeček v 139 š 212 h 15 mm 2

3 2 Montáž 3

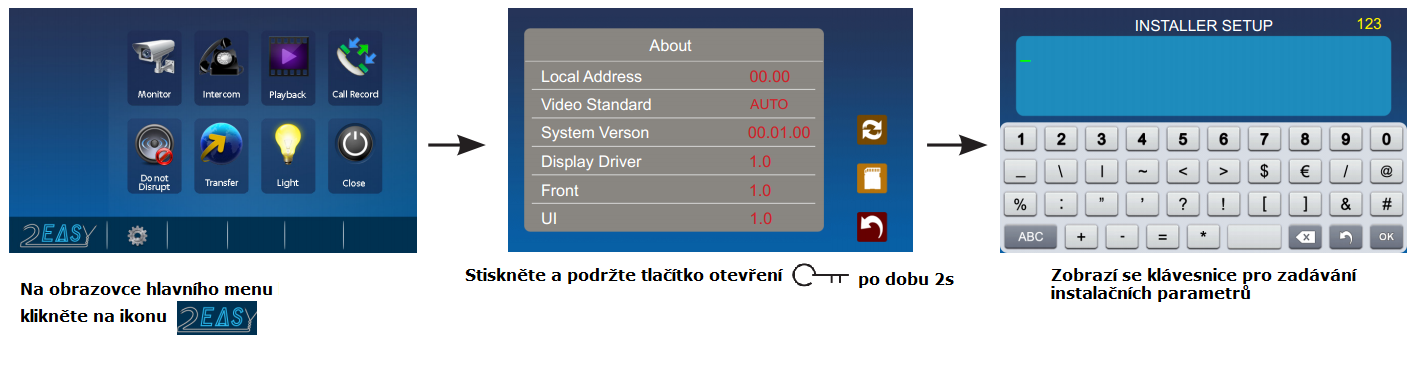

4 3 Zapojení Připojení sběrnice - BUS Připojení externího zvonku (od bytových dveří) 1,2 nepoužito 3- Přepínač se nastavuje do polohy ON pouze u posledního při paralelním řazení. Pokud jsou monitory zapojeny hvězdicově přes modul VT- BUS4, nastaví se přepínač č.3 do polohy ON na všech těchto jednotkách. 4 Instalační programování jednotky Vstup do instalačního menu: 4.1 Nastavení Master a Slave monitorů při stejné adrese Pokud je v v systému více monitorů se stejnou adresou (např. v jednom bytě) max. 4 je potřeba u jednoho z těchto monitorů nastavit MASTER a u dalších SLAVE. Komunikace mezi těmito monitory je Vnitřní interkom kapitola 3.2 v Uživatelském manuálu. Na klávesnici zadáme : 8000 pro MASTER monitor 8001 pro SLAVE 1 monitor 8002 pro SLAVE 2 monitor 8003 pro SLAVE 3 monitor Mazání zadané hodnoty Potvrzení zadané hodnoty Odchod z programovacího menu 4

5 4.2 Monitor vrátného V systému lze nastavit monitor vrátného na tento monitor lze volat přímo z menu přes ikonu Volání vrátného viz. kapitola 3.3 v Uživatelském manuálu nastavení jednotky na jednotku vrátného 8005 zrušení monitor vrátného 4.3 Zobrazení obrazu při vyzvánění na SLAVE monitorech Pokud je v systému více monitorů se stejnou adresou (viz. kapitola 4.1) tak po vyzvonění na tuto adresu začnou všechny monitory zvonit, ale obraz se defaultně zobrazí pouze MASTER. Pro zobrazení obrazu při vyzvánění i na SLAVE je potřeba na SLAVE monitorech nastavit: 8006 zapnutí zobrazení obrazu na SLAVE při vyzvonění 8007 zrušení zobrazení obrazu na SLAVE při vyzvonění 4.4 Nastavení formátu data pro zobrazení data ve formátu měsíc/den/rok pro zobrazení data ve formátu den/měsíc/rok 4.5 Volba typu zámku power-on-to-unlock(továrně nastaveno) otevření při připojení napájení power-off-to-unlock otevření při odpojení napájení 4.6 Nastavení formátu času pro zobrazení času ve 12 hodinovém formátu pro zobrazení času ve 24 hodinovém formátu 4.7 Nastavení doby otevření zámku 8401= 1s až 8499=99s 4.8 Nastavení adresy
