Push-Lok hadice a koncovky systém nástrčných hadic používaných pro Nízký tlak

Transkript

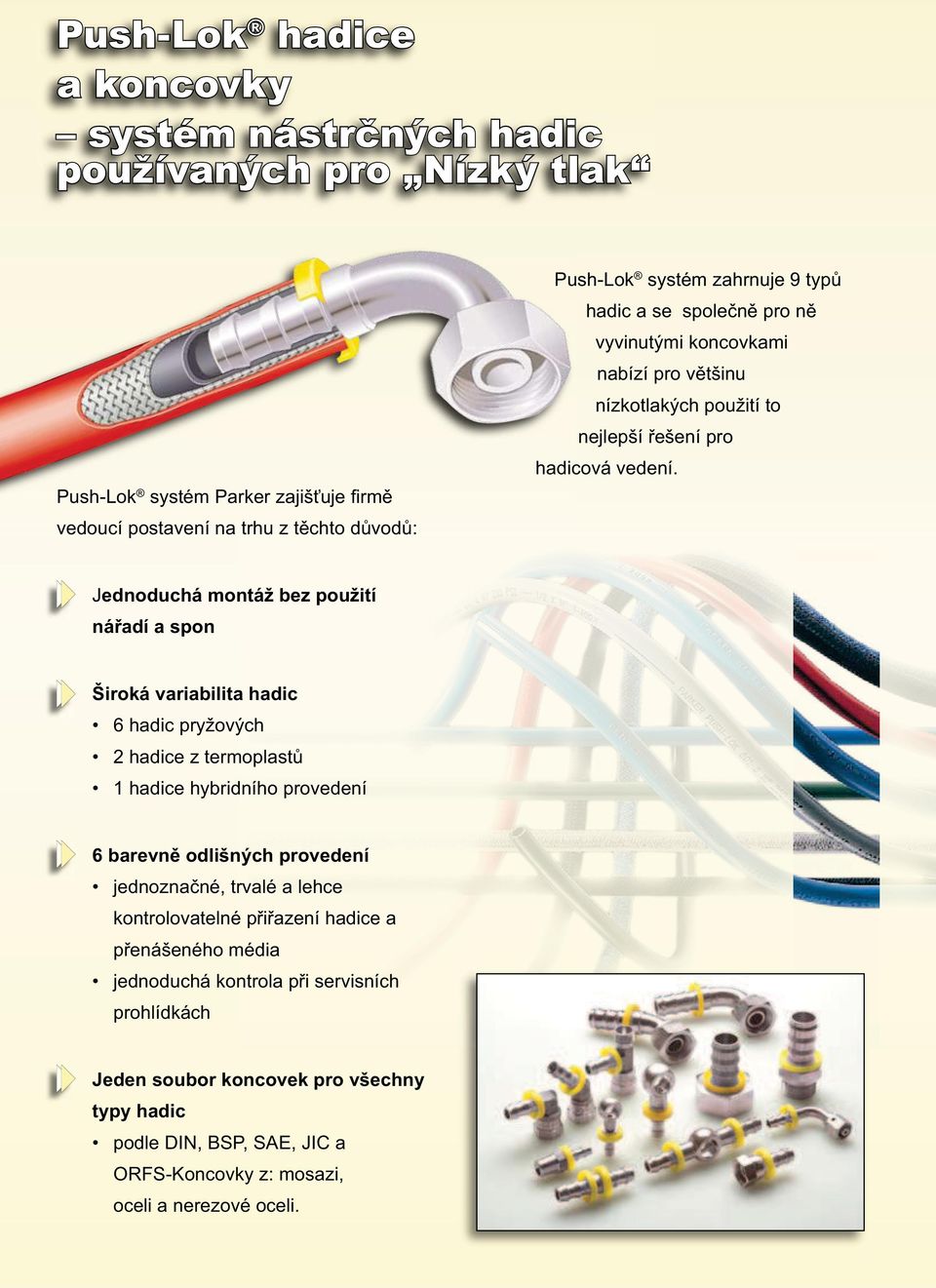

1 Push-Lok hadice a koncovky systém nástrčných hadic používaných pro Nízký tlak Push-Lok systém Parker zajišťuje firmě vedoucí postavení na trhu z těchto důvodů: Push-Lok systém zahrnuje 9 typů hadic a se společně pro ně vyvinutými koncovkami nabízí pro většinu nízkotlakých použití to nejlepší řešení pro hadicová vedení. Jednoduchá montáž bez použití nářadí a spon Široká variabilita hadic 6 hadic pryžových 2 hadice z termoplastů 1 hadice hybridního provedení 6 barevně odlišných provedení jednoznačné, trvalé a lehce kontrolovatelné přiřazení hadice a přenášeného média jednoduchá kontrola při servisních prohlídkách Jeden soubor koncovek pro všechny typy hadic podle DIN, BSP, SAE, JIC a ORFS-Koncovky z: mosazi, oceli a nerezové oceli.

2 Push-Lok vysoce kvalitní v celém světě osvědčený systém nízkotlakých hadic a hadicových vedení Push-Lok -montáž Hadici pravoúhle odříznout ostrým nožem nebo nůžkami koncovku-nipl nasunout do hadice! Push-Lok -demontáž Pomocí nože lehce odřízneme hadici ve směru její osy. Dbáme na to, abychom nepoškodili zářezy na niplu. Nipel vytáhneme z hadice a zkontrolujeme, zda není poškozen pro další použití. Poškozené niply vykazují průsaky. Push-Lok hadice poskytují mnohostranná využití, mají vynikající výkonové parametry a trvanlivost při použití v následujících oborech

3 Seznam Seznam Push-Lok navlékací hadice B1 801 Push-Lok navlékací hadice B1a Push-Lok navlékací hadice B1a-2 821FR Push-Lok navlékací hadice B1a-3 830M Push-Lok navlékací hadice B1a Push-Lok navlékací hadice B1a Push-Lok navlékací hadice B1a-6 837BM Push-Lok navlékací hadice B1a-7 837PU-Plus Hybridní navlékací hadice B1a-8 838M Push-Lok navlékací hadice B1a-9 : B1b-1 B1b-37 Instrukce pro montáž /montážní postup B1b-39 Nástroje pro přípravu ke kompletaci - armování B1b-39 Parker Hannifin nepřejímá žádnou odpovědnost za tiskové ani žádné jiné chyby. B1-I

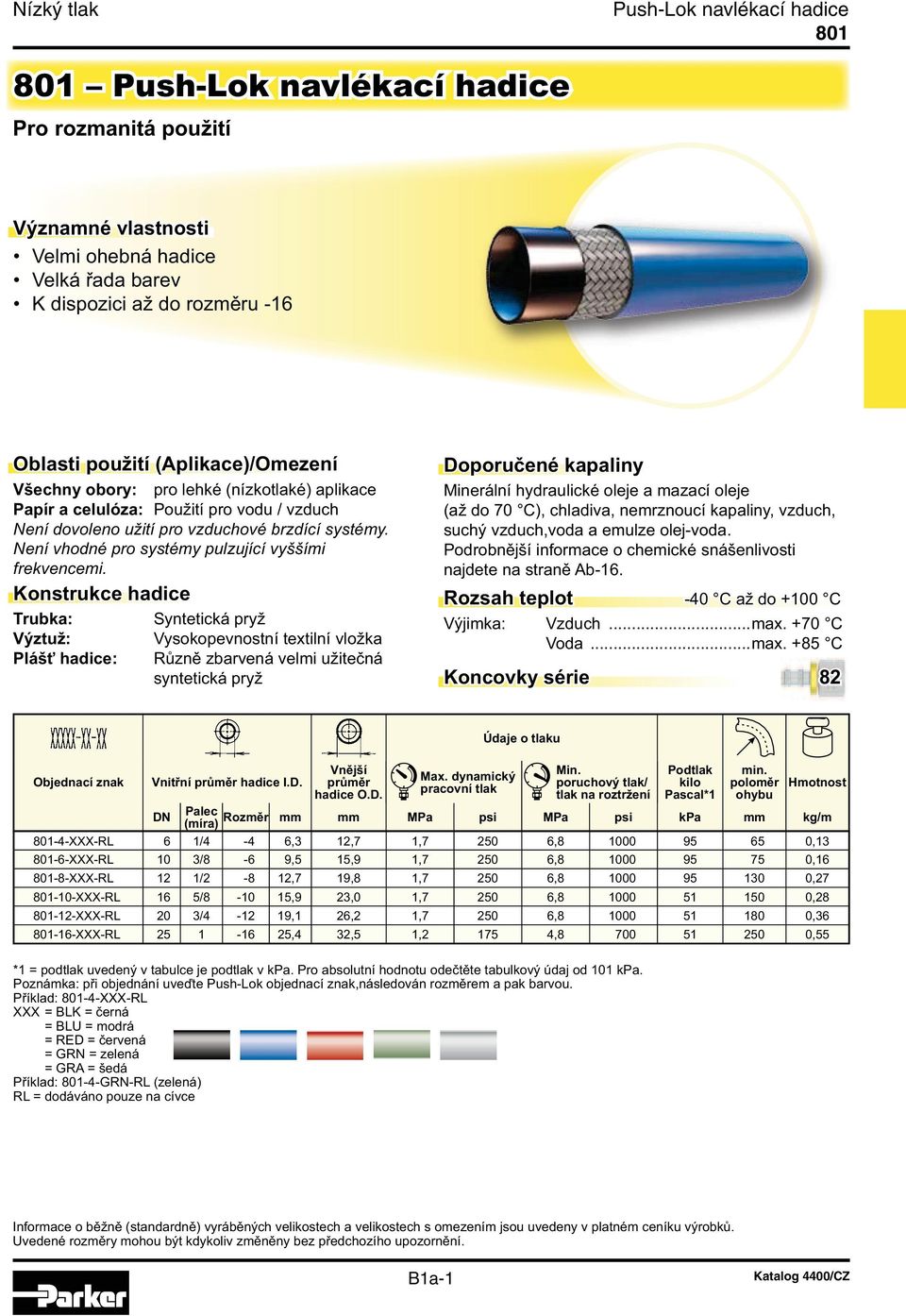

4 Push-Lok navlékací hadice Push-Lok navlékací hadice Pro rozmanitá použití Významné vlastnosti Velmi ohebná hadice Velká řada barev K dispozici až do rozměru -16 Oblasti použití (Aplikace)/Omezení Všechny obory: pro lehké (nízkotlaké) aplikace Papír a celulóza: Použití pro vodu / vzduch Není dovoleno užití pro vzduchové brzdící systémy. Není vhodné pro systémy pulzující vyššími frekvencemi. Konstrukce hadice Trubka: Syntetická pryž Výztuž: Plášť hadice: Vysokopevnostní textilní vložka Různě zbarvená velmi užitečná syntetická pryž Doporučené kapaliny Minerální hydraulické oleje a mazací oleje (až do 70 C), chladiva, nemrznoucí kapaliny, vzduch, suchý vzduch,voda a emulze olej-voda. Podrobnější informace o chemické snášenlivosti najdete na straně Ab-16. Rozsah teplot -40 C až do +100 C Výjimka: Vzduch...max. +70 C Voda...max. +85 C Koncovky série 82 Objednací znak Vnitřní průměr hadice I.D. Vnější průměr hadice O.D. Max. dynamický pracovní tlak Údaje o tlaku Min. poruchový tlak/ tlak na roztržení *1 = podtlak uvedený v tabulce je podtlak v kpa. Pro absolutní hodnotu odečtěte tabulkový údaj od 101 kpa. Poznámka: při objednání uveďte Push-Lok objednací znak,následován rozměrem a pak barvou. Příklad: XXX-RL XXX = BLK = černá = BLU = modrá = RED = červená = GRN = zelená = GRA = šedá Příklad: GRN-RL (zelená) RL = dodáváno pouze na cívce Podtlak kilo Pascal*1 min. poloměr ohybu Hmotnost DN Rozměr mm mm MPa psi MPa psi kpa mm kg/m XXX-RL 6 1/4-4 6,3 12,7 1, , , XXX-RL 10 3/8-6 9,5 15,9 1, , , XXX-RL 12 1/2-8 12,7 19,8 1, , , XXX-RL 16 5/ ,9 23,0 1, , , XXX-RL 20 3/ ,1 26,2 1, , , XXX-RL ,4 32,5 1, , ,55 B1a-1

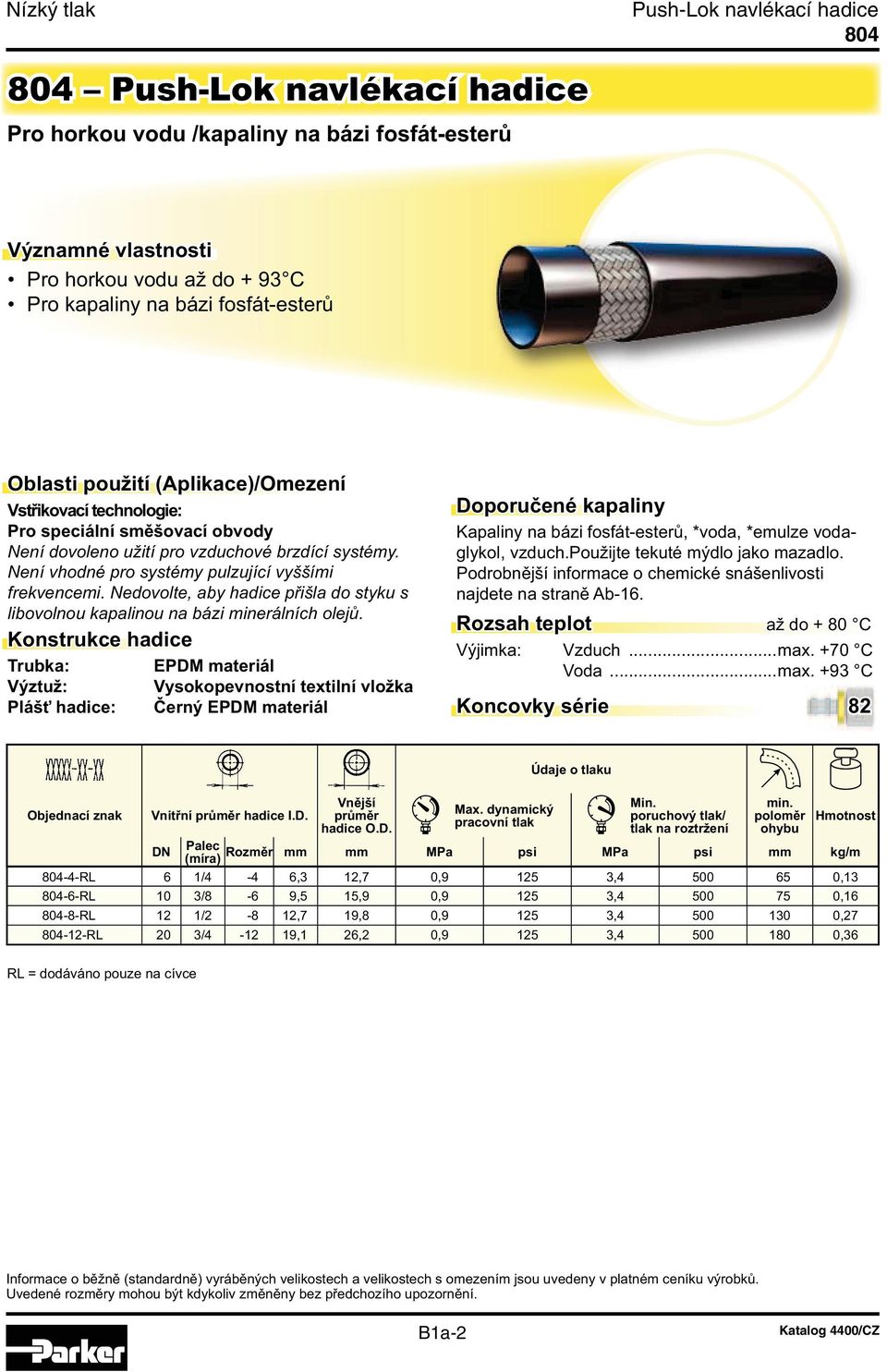

5 Push-Lok navlékací hadice Push-Lok navlékací hadice Pro horkou vodu /kapaliny na bázi fosfát-esterů Významné vlastnosti Pro horkou vodu až do + 93 C Pro kapaliny na bázi fosfát-esterů Oblasti použití (Aplikace)/Omezení Vstřikovací technologie: Pro speciální směšovací obvody Není dovoleno užití pro vzduchové brzdící systémy. Není vhodné pro systémy pulzující vyššími frekvencemi. Nedovolte, aby hadice přišla do styku s libovolnou kapalinou na bázi minerálních olejů. Konstrukce hadice Trubka: EPDM materiál Výztuž: Vysokopevnostní textilní vložka Plášť hadice: Černý EPDM materiál Doporučené kapaliny Kapaliny na bázi fosfát-esterů, *voda, *emulze vodaglykol, vzduch.použijte tekuté mýdlo jako mazadlo. Podrobnější informace o chemické snášenlivosti najdete na straně Ab-16. Rozsah teplot až do + 80 C Výjimka: Vzduch...max. +70 C Voda...max. +93 C Koncovky série 82 Objednací znak Vnitřní průměr hadice I.D. Vnější průměr hadice O.D. Max. dynamický pracovní tlak Údaje o tlaku Min. poruchový tlak/ tlak na roztržení min. poloměr ohybu Hmotnost DN Rozměr mm mm MPa psi MPa psi mm kg/m RL 6 1/4-4 6,3 12,7 0, , , RL 10 3/8-6 9,5 15,9 0, , , RL 12 1/2-8 12,7 19,8 0, , , RL 20 3/ ,1 26,2 0, , ,36 RL = dodáváno pouze na cívce B1a-2

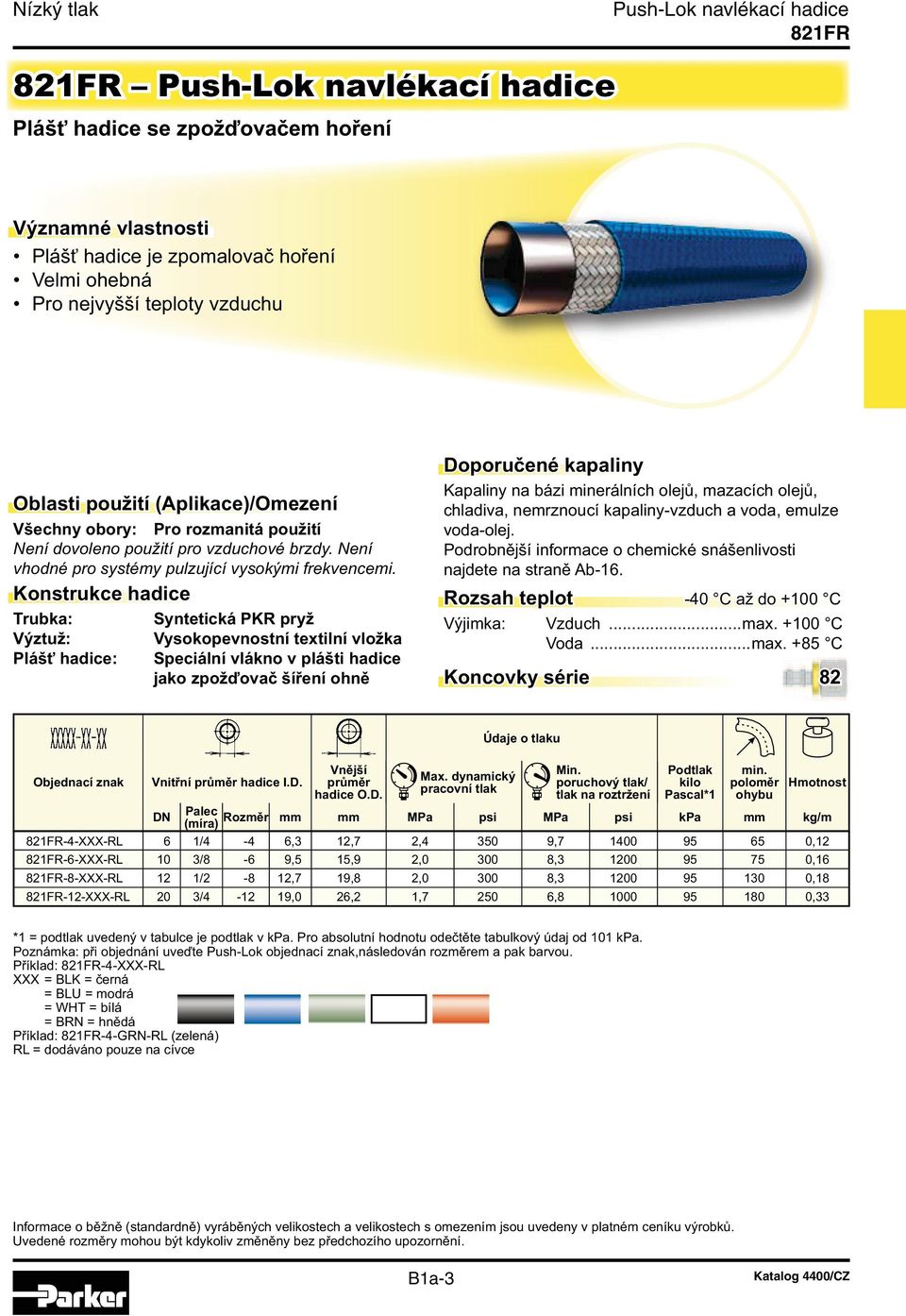

6 Push-Lok navlékací hadice 821FR 821FR Push-Lok navlékací hadice Plášť hadice se zpožďovačem hoření Významné vlastnosti Plášť hadice je zpomalovač hoření Velmi ohebná Pro nejvyšší teploty vzduchu Oblasti použití (Aplikace)/Omezení Všechny obory: Pro rozmanitá použití Není dovoleno použití pro vzduchové brzdy. Není vhodné pro systémy pulzující vysokými frekvencemi. Konstrukce hadice Trubka: Syntetická PKR pryž Výztuž: Plášť hadice: Vysokopevnostní textilní vložka Speciální vlákno v plášti hadice jako zpožďovač šíření ohně Doporučené kapaliny Kapaliny na bázi minerálních olejů, mazacích olejů, chladiva, nemrznoucí kapaliny-vzduch a voda, emulze voda-olej. Podrobnější informace o chemické snášenlivosti najdete na straně Ab-16. Rozsah teplot -40 C až do +100 C Výjimka: Vzduch...max C Voda...max. +85 C Koncovky série 82 Objednací znak Vnitřní průměr hadice I.D. Vnější průměr hadice O.D. Max. dynamický pracovní tlak Údaje o tlaku Min. poruchový tlak/ tlak na roztržení Podtlak kilo Pascal*1 min. poloměr ohybu Hmotnost DN Rozměr mm mm MPa psi MPa psi kpa mm kg/m 821FR-4-XXX-RL 6 1/4-4 6,3 12,7 2, , ,12 821FR-6-XXX-RL 10 3/8-6 9,5 15,9 2, , ,16 821FR-8-XXX-RL 12 1/2-8 12,7 19,8 2, , ,18 821FR-12-XXX-RL 20 3/ ,0 26,2 1, , ,33 *1 = podtlak uvedený v tabulce je podtlak v kpa. Pro absolutní hodnotu odečtěte tabulkový údaj od 101 kpa. Poznámka: při objednání uveďte Push-Lok objednací znak,následován rozměrem a pak barvou. Příklad: 821FR-4-XXX-RL XXX = BLK = černá = BLU = modrá = WHT = bílá = BRN = hnědá Příklad: 821FR-4-GRN-RL (zelená) RL = dodáváno pouze na cívce B1a-3

7 Push-Lok navlékací hadice 830M 830M Push-Lok navlékací hadice Pro rozmanitá použití včetně automobilů Významné vlastnosti Chemicky odolná širokému spektru kapalin Vysokootěruvzdorná Bez složek rušících smáčení Malý vnější průměr a poloměr ohybu Oblasti použití (Aplikace)/Omezení Všechny obory: Pro rozmanitá použití Robotika a automobily: Pro svazky hadic Není dovoleno použití pro vzduchové brzdy. Není vhodné pro systémy pulzující vysokými frekvencemi. Konstrukce hadice Trubka: Materiál - polyuretan Výztuž: Plášť hadice: Vysokopevnostní textilní vložka Vysokozatížitelný polyuretanový materiál v mnoha barvách Doporučené kapaliny Kapaliny na bázi minerálních olejů, mazacích olejů, chladiva, nemrznoucí kapaliny, vzduch a voda,emulze voda-olej. Podrobnější informace o chemické snášenlivosti najdete na straně Ab-16. Rozsah teplot -40 C až do +80 C Koncovky série 82 Objednací znak Vnitřní průměr hadice I.D. Vnější průměr hadice O.D. Max. dynamický pracovní tlak Údaje o tlaku Min. poruchový tlak/ tlak na roztržení Podtlak kilo Pascal*1 min. poloměr ohybu Hmotnost DN Rozměr mm mm MPa psi MPa psi kpa mm kg/m 830M-4-XXX-RL 6 1/4-4 6,3 10,7 1, , ,08 830M-6-XXX-RL 10 3/8-6 9,5 14,9 1, , ,13 830M-8-XXX-RL 12 1/2-8 12,7 19,1 1, , ,20 830M-10-XXX-RL 16 5/ ,0 23,0 1, , ,26 830M-12-XXX-RL 20 3/ ,0 26,0 1, , ,31 *1 = podtlak uvedený v tabulce je podtlak v kpa. Pro absolutní hodnotu odečtěte tabulkový údaj od 101 kpa. Poznámka: při objednání uveďte Push-Lok objednací znak,následován rozměrem a pak barvou. Příklad: 830M-4-XXX-RL XXX = BLK = černá = BLU = modrá = RED = červená = GRN = zelená Příklad: 830M-4-GRN-RL (zelená) RL = dodáváno pouze na cívce B1a-4

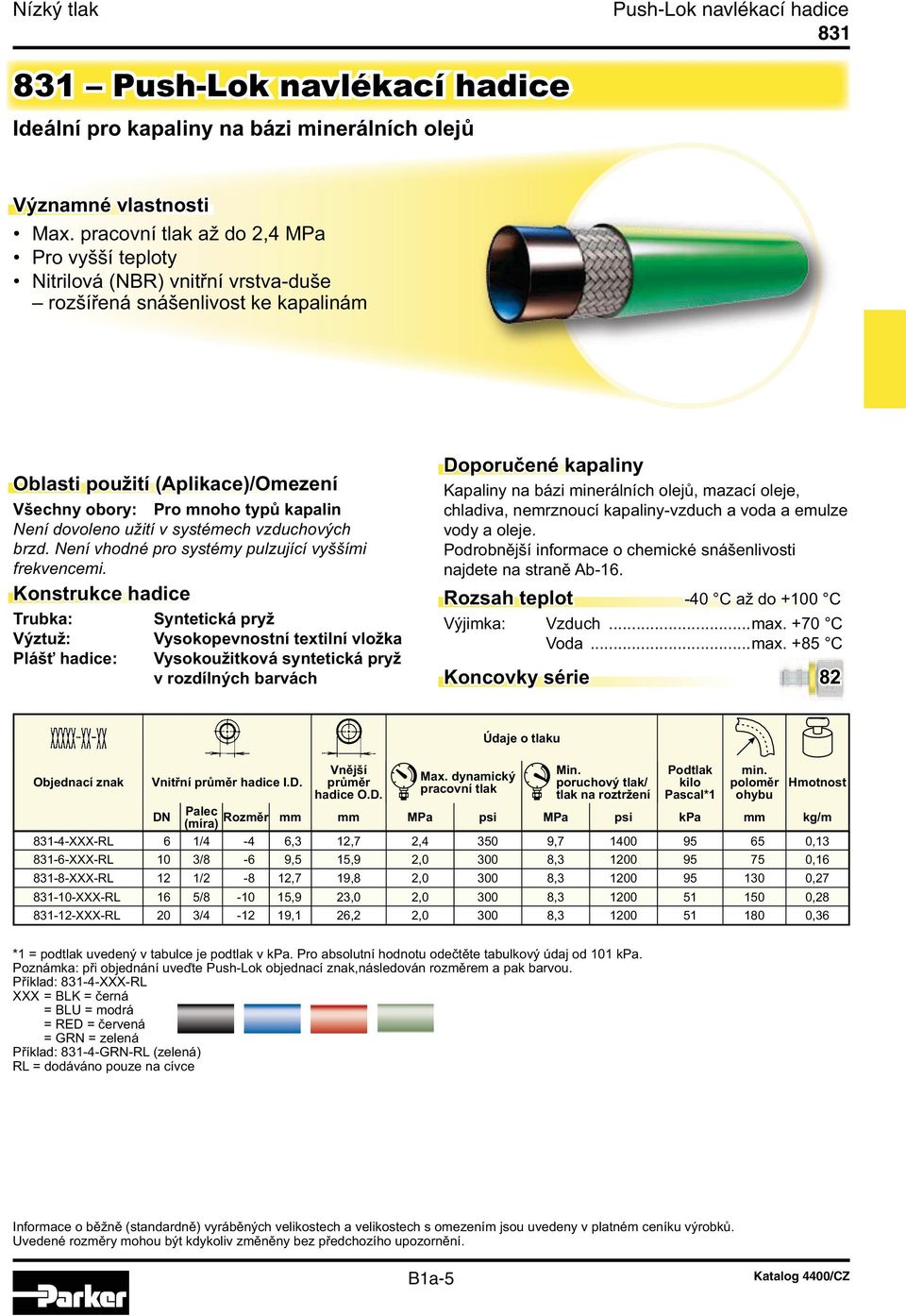

8 Push-Lok navlékací hadice Push-Lok navlékací hadice Ideální pro kapaliny na bázi minerálních olejů Významné vlastnosti Max. pracovní tlak až do 2,4 MPa Pro vyšší teploty Nitrilová (NBR) vnitřní vrstva-duše rozšířená snášenlivost ke kapalinám Oblasti použití (Aplikace)/Omezení Všechny obory: Pro mnoho typů kapalin Není dovoleno užití v systémech vzduchových brzd. Není vhodné pro systémy pulzující vyššími frekvencemi. Konstrukce hadice Trubka: Syntetická pryž Výztuž: Plášť hadice: Vysokopevnostní textilní vložka Vysokoužitková syntetická pryž v rozdílných barvách Doporučené kapaliny Kapaliny na bázi minerálních olejů, mazací oleje, chladiva, nemrznoucí kapaliny-vzduch a voda a emulze vody a oleje. Podrobnější informace o chemické snášenlivosti najdete na straně Ab-16. Rozsah teplot -40 C až do +100 C Výjimka: Vzduch...max. +70 C Voda...max. +85 C Koncovky série 82 Objednací znak Vnitřní průměr hadice I.D. Vnější průměr hadice O.D. Max. dynamický pracovní tlak Údaje o tlaku Min. poruchový tlak/ tlak na roztržení Podtlak kilo Pascal*1 min. poloměr ohybu Hmotnost DN Rozměr mm mm MPa psi MPa psi kpa mm kg/m XXX-RL 6 1/4-4 6,3 12,7 2, , , XXX-RL 10 3/8-6 9,5 15,9 2, , , XXX-RL 12 1/2-8 12,7 19,8 2, , , XXX-RL 16 5/ ,9 23,0 2, , , XXX-RL 20 3/ ,1 26,2 2, , ,36 *1 = podtlak uvedený v tabulce je podtlak v kpa. Pro absolutní hodnotu odečtěte tabulkový údaj od 101 kpa. Poznámka: při objednání uveďte Push-Lok objednací znak,následován rozměrem a pak barvou. Příklad: XXX-RL XXX = BLK = černá = BLU = modrá = RED = červená = GRN = zelená Příklad: GRN-RL (zelená) RL = dodáváno pouze na cívce B1a-5

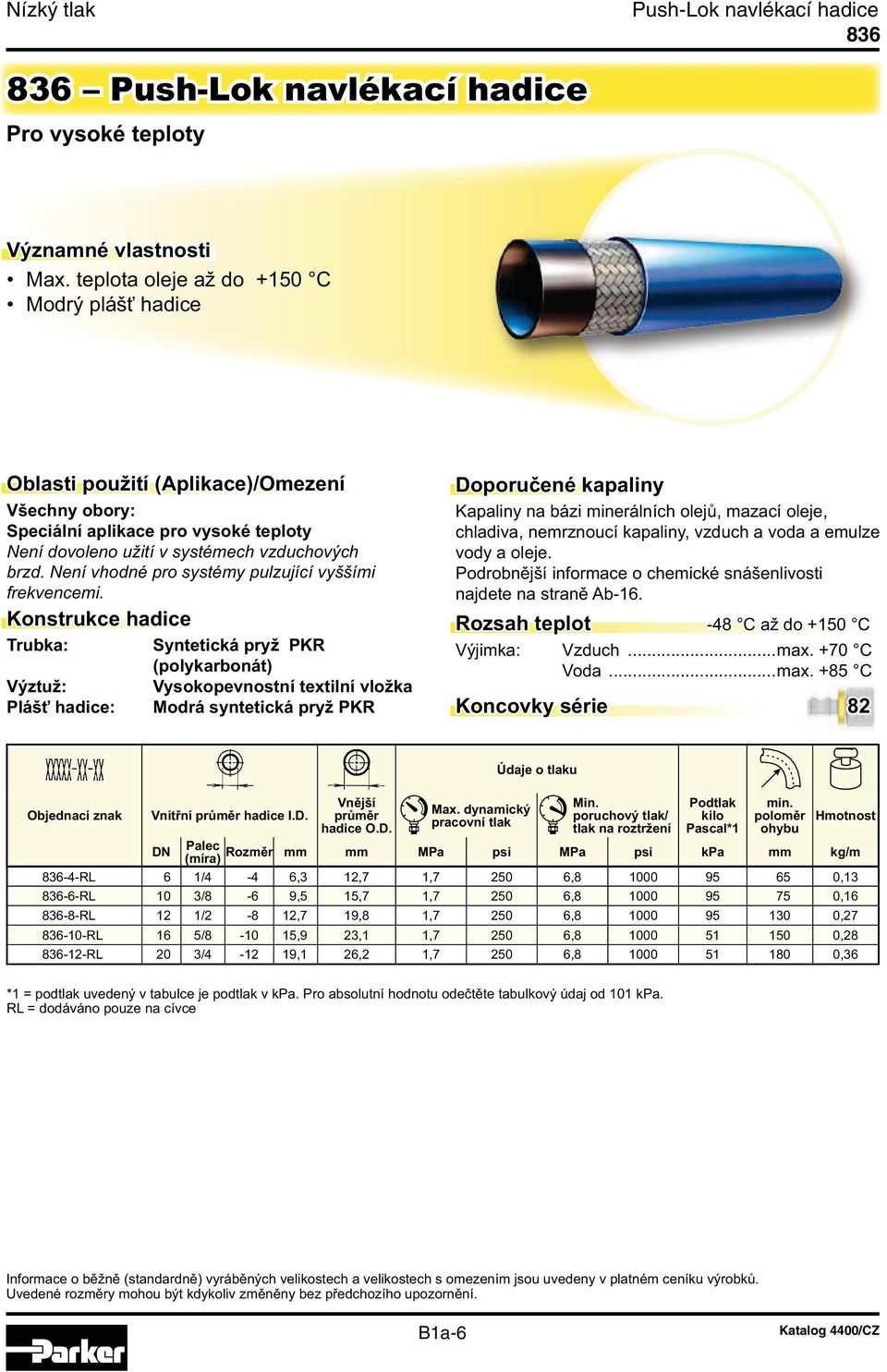

9 Push-Lok navlékací hadice Push-Lok navlékací hadice Pro vysoké teploty Významné vlastnosti Max. teplota oleje až do +150 C Modrý plášť hadice Oblasti použití (Aplikace)/Omezení Všechny obory: Speciální aplikace pro vysoké teploty Není dovoleno užití v systémech vzduchových brzd. Není vhodné pro systémy pulzující vyššími frekvencemi. Konstrukce hadice Trubka: Syntetická pryž PKR (polykarbonát) Výztuž: Vysokopevnostní textilní vložka Plášť hadice: Modrá syntetická pryž PKR Doporučené kapaliny Kapaliny na bázi minerálních olejů, mazací oleje, chladiva, nemrznoucí kapaliny, vzduch a voda a emulze vody a oleje. Podrobnější informace o chemické snášenlivosti najdete na straně Ab-16. Rozsah teplot -48 C až do +150 C Výjimka: Vzduch...max. +70 C Voda...max. +85 C Koncovky série 82 Objednací znak Vnitřní průměr hadice I.D. Vnější průměr hadice O.D. Max. dynamický pracovní tlak Údaje o tlaku Min. poruchový tlak/ tlak na roztržení Podtlak kilo Pascal*1 min. poloměr ohybu Hmotnost DN Rozměr mm mm MPa psi MPa psi kpa mm kg/m RL 6 1/4-4 6,3 12,7 1, , , RL 10 3/8-6 9,5 15,7 1, , , RL 12 1/2-8 12,7 19,8 1, , , RL 16 5/ ,9 23,1 1, , , RL 20 3/ ,1 26,2 1, , ,36 *1 = podtlak uvedený v tabulce je podtlak v kpa. Pro absolutní hodnotu odečtěte tabulkový údaj od 101 kpa. RL = dodáváno pouze na cívce B1a-6

10 Push-Lok navlékací hadice 837BM 837BM Push-Lok navlékací hadice Pro rozmanitá použití včetně automobilů Významné vlastnosti Vynikající ohebnost Vysoce otěruvzdorná Bez složek rušících smáčení Snadné navlékání Oblasti použití (Aplikace)/Omezení Všechny obory: Pro rozmanitá použití Automobily: Použití pro vodu a vzduch Není dovoleno použití pro vzduchové brzdy. Není vhodné pro systémy pulzující vysokými frekvencemi. Konstrukce hadice Trubka: Syntetická pryž Výztuž: Vysokopevnostní textilní vložka Plášť hadice: Vysokozatížitelná syntetická pryž v mnoha barvách Doporučené kapaliny Kapaliny na bázi minerálních olejů, mazacích olejů (až do +70 C), chladiva, nemrznoucí kapaliny, vzduch a suchý vzduch, voda, emulze voda-olej. Podrobnější informace o chemické snášenlivosti najdete na straně Ab-16. Rozsah teplot -40 C až do +100 C Výjimka: Vzduch...max. +70 C Voda...max. +85 C Koncovky série 82 Objednací znak Vnitřní průměr hadice I.D. Vnější průměr hadice O.D. Max. dynamický pracovní tlak Údaje o tlaku Min. poruchový tlak/ tlak na roztržení Podtlak kilo Pascal*1 min. poloměr ohybu Hmotnost DN Rozměr mm mm MPa psi MPa psi kpa mm kg/m 837BM-4-XXX-RL 6 1/4-4 6,3 12,7 1, , ,13 837BM-6-XXX-RL 10 3/8-6 9,5 15,9 1, , ,16 837BM-8-XXX-RL 12 1/2-8 12,7 19,8 1, , ,27 837BM-10-XXX-RL 16 5/ ,9 23,0 1, , ,28 837BM-12-XXX-RL 20 3/ ,1 26,2 1, , ,36 *1 = podtlak uvedený v tabulce je podtlak v kpa. Pro absolutní hodnotu odečtěte tabulkový údaj od 101 kpa. Poznámka: při objednání uveďte Push-Lok objednací znak,následován rozměrem a pak barvou. Příklad: 837BM-4-XXX-RL XXX = BLK = černá = BLU = modrá = RED = červená = GRN = zelená = GRA = šedá Příklad: 837BM-4-GRN-RL (zelená) RL = dodáváno pouze na cívce B1a-7

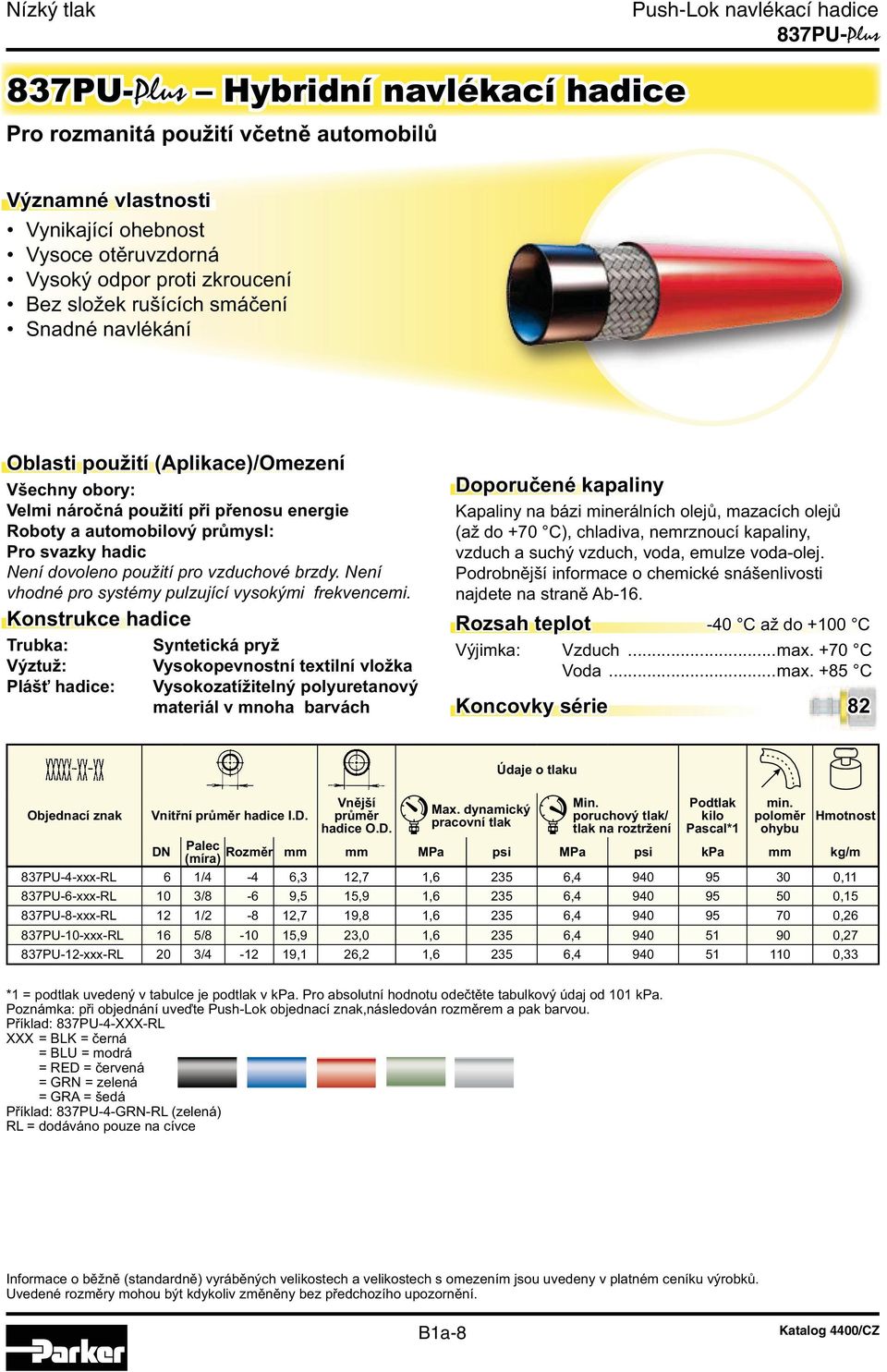

11 Push-Lok navlékací hadice 837PU-Plus 837PU-Plus Hybridní navlékací hadice Pro rozmanitá použití včetně automobilů Významné vlastnosti Vynikající ohebnost Vysoce otěruvzdorná Vysoký odpor proti zkroucení Bez složek rušících smáčení Snadné navlékání Oblasti použití (Aplikace)/Omezení Všechny obory: Velmi náročná použití při přenosu energie Roboty a automobilový průmysl: Pro svazky hadic Není dovoleno použití pro vzduchové brzdy. Není vhodné pro systémy pulzující vysokými frekvencemi. Konstrukce hadice Trubka: Syntetická pryž Výztuž: Plášť hadice: Vysokopevnostní textilní vložka Vysokozatížitelný polyuretanový materiál v mnoha barvách Doporučené kapaliny Kapaliny na bázi minerálních olejů, mazacích olejů (až do +70 C), chladiva, nemrznoucí kapaliny, vzduch a suchý vzduch, voda, emulze voda-olej. Podrobnější informace o chemické snášenlivosti najdete na straně Ab-16. Rozsah teplot -40 C až do +100 C Výjimka: Vzduch...max. +70 C Voda...max. +85 C Koncovky série 82 Objednací znak Vnitřní průměr hadice I.D. Vnější průměr hadice O.D. Max. dynamický pracovní tlak Údaje o tlaku Min. poruchový tlak/ tlak na roztržení Podtlak kilo Pascal*1 min. poloměr ohybu Hmotnost DN Rozměr mm mm MPa psi MPa psi kpa mm kg/m 837PU-4-xxx-RL 6 1/4-4 6,3 12,7 1, , ,11 837PU-6-xxx-RL 10 3/8-6 9,5 15,9 1, , ,15 837PU-8-xxx-RL 12 1/2-8 12,7 19,8 1, , ,26 837PU-10-xxx-RL 16 5/ ,9 23,0 1, , ,27 837PU-12-xxx-RL 20 3/ ,1 26,2 1, , ,33 *1 = podtlak uvedený v tabulce je podtlak v kpa. Pro absolutní hodnotu odečtěte tabulkový údaj od 101 kpa. Poznámka: při objednání uveďte Push-Lok objednací znak,následován rozměrem a pak barvou. Příklad: 837PU-4-XXX-RL XXX = BLK = černá = BLU = modrá = RED = červená = GRN = zelená = GRA = šedá Příklad: 837PU-4-GRN-RL (zelená) RL = dodáváno pouze na cívce B1a-8

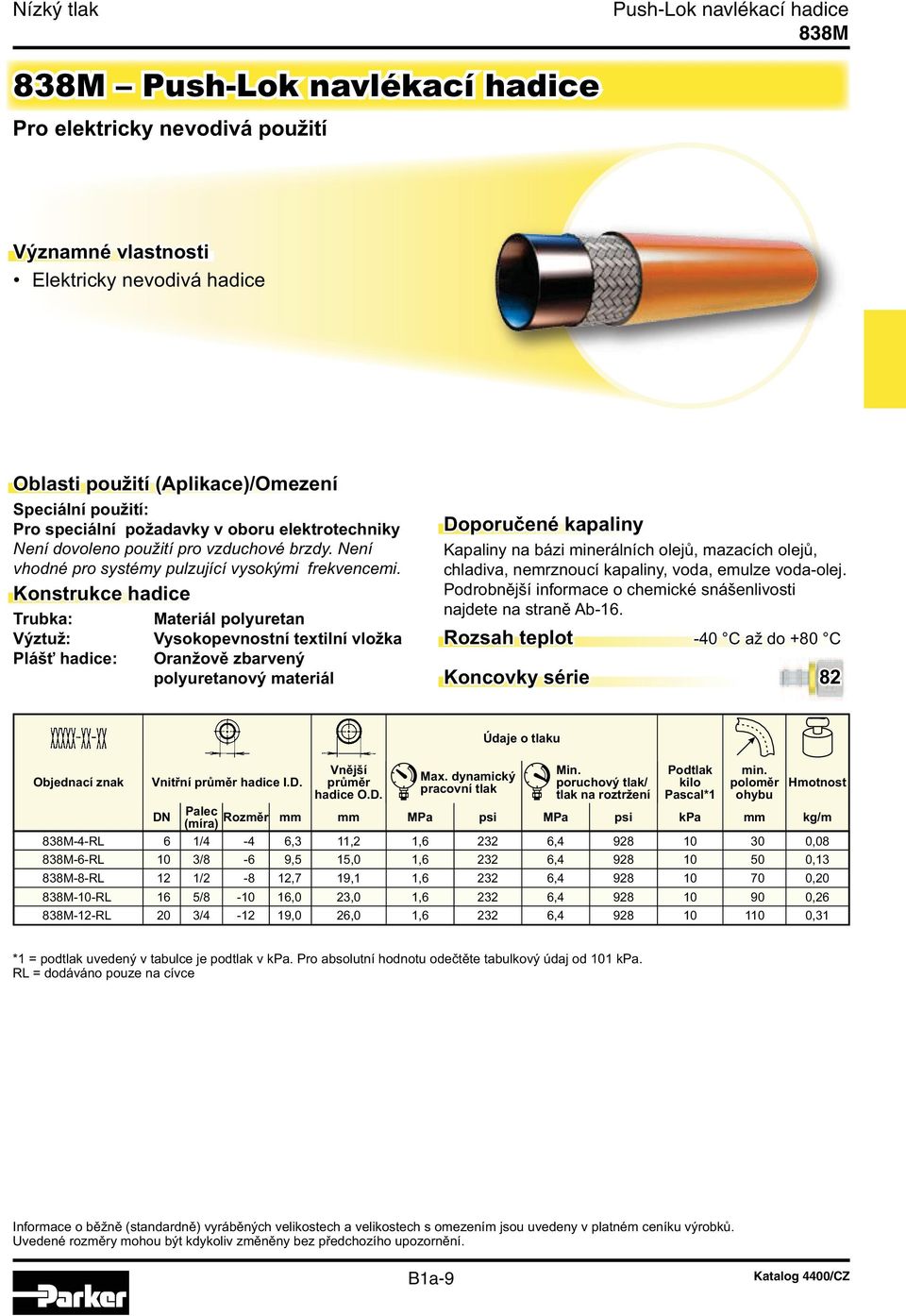

12 Push-Lok navlékací hadice 838M 838M Push-Lok navlékací hadice Pro elektricky nevodivá použití Významné vlastnosti Elektricky nevodivá hadice Oblasti použití (Aplikace)/Omezení Speciální použití: Pro speciální požadavky v oboru elektrotechniky Není dovoleno použití pro vzduchové brzdy. Není vhodné pro systémy pulzující vysokými frekvencemi. Konstrukce hadice Trubka: Materiál polyuretan Výztuž: Plášť hadice: Vysokopevnostní textilní vložka Oranžově zbarvený polyuretanový materiál Doporučené kapaliny Kapaliny na bázi minerálních olejů, mazacích olejů, chladiva, nemrznoucí kapaliny, voda, emulze voda-olej. Podrobnější informace o chemické snášenlivosti najdete na straně Ab-16. Rozsah teplot -40 C až do +80 C Koncovky série 82 Objednací znak Vnitřní průměr hadice I.D. Vnější průměr hadice O.D. Max. dynamický pracovní tlak Údaje o tlaku Min. poruchový tlak/ tlak na roztržení Podtlak kilo Pascal*1 min. poloměr ohybu Hmotnost DN Rozměr mm mm MPa psi MPa psi kpa mm kg/m 838M-4-RL 6 1/4-4 6,3 11,2 1, , ,08 838M-6-RL 10 3/8-6 9,5 15,0 1, , ,13 838M-8-RL 12 1/2-8 12,7 19,1 1, , ,20 838M-10-RL 16 5/ ,0 23,0 1, , ,26 838M-12-RL 20 3/ ,0 26,0 1, , ,31 *1 = podtlak uvedený v tabulce je podtlak v kpa. Pro absolutní hodnotu odečtěte tabulkový údaj od 101 kpa. RL = dodáváno pouze na cívce B1a-9

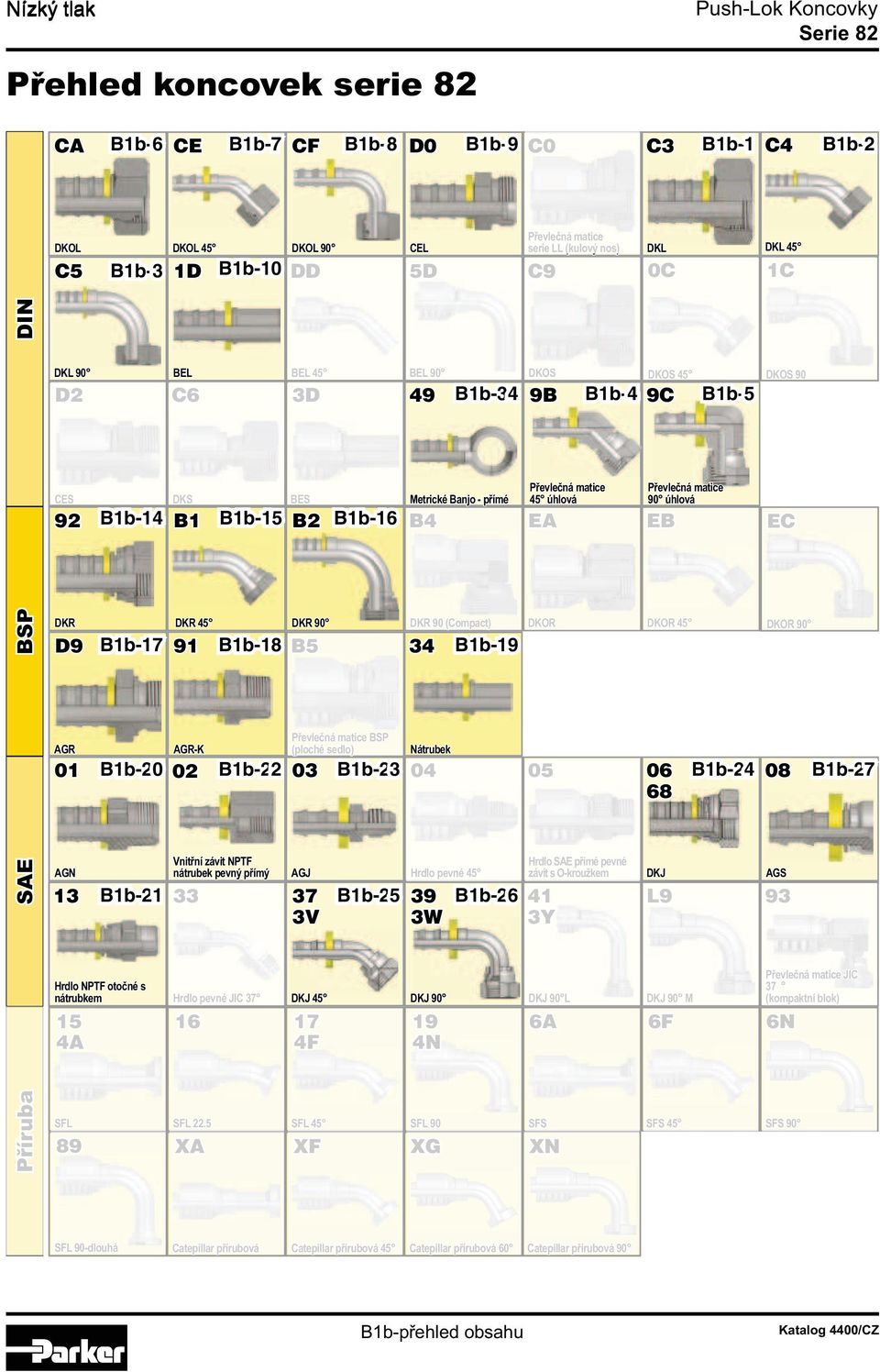

13 Přehled koncovek serie 82 CA B1b-6 CE B1b-7 CF B1b-8 D0 B1b-9 C0 C3 B1b-1 C4 B1b-2 Převlečná matice DKOL DKOL 45 DKOL 90 CEL serie LL (kulový nos) DKL DKL 45 C5 B1b-3 1D B1b-10 DD 5D C9 0C 1C DIN DKL 90 D2 BEL C6 BEL 45 BEL 90 3D 49 DKOS DKOS 45 B1b-34 9B B1b-4 9C B1b-5 DKOS 90 CES DKS BES Metrické Banjo - přímé Převlečná matice 45 úhlová Převlečná matice 90 úhlová 92 B1b-14 B1 B1b-15 B2 B1b-16 B4 EA EB EC BSP DKR DKR 45 DKR 90 DKR 90 (Compact) DKOR DKOR 45 D9 B1b B1b-18 B5 34 B1b-19 DKOR 90 Převlečná matice BSP AGR AGR-K (ploché sedlo) Nátrubek 01 B1b B1b B1b B1b B1b SAE AGN 13 Vnitřní závit NPTF nátrubek pevný přímý AGJ Hrdlo pevné 45 B1b B1b B1b-26 3V 3W Hrdlo SAE přímé pevné závit s O-kroužkem 41 3Y DKJ AGS L9 93 Hrdlo NPTF otočné s nátrubkem 15 4A Hrdlo pevné JIC DKJ F DKJ N Převlečná matice JIC 37 DKJ 90 L DKJ 90 M (kompaktní blok) 6A 6F 6N Příruba SFL SFL 22.5 SFL 45 SFL 90 SFS SFS 45 SFS XA XF XG XN SFL 90-dlouhá Catepillar přírubová Catepillar přírubová 45 Catepillar přírubová 60 Catepillar přírubová 90 B1b-přehled obsahu

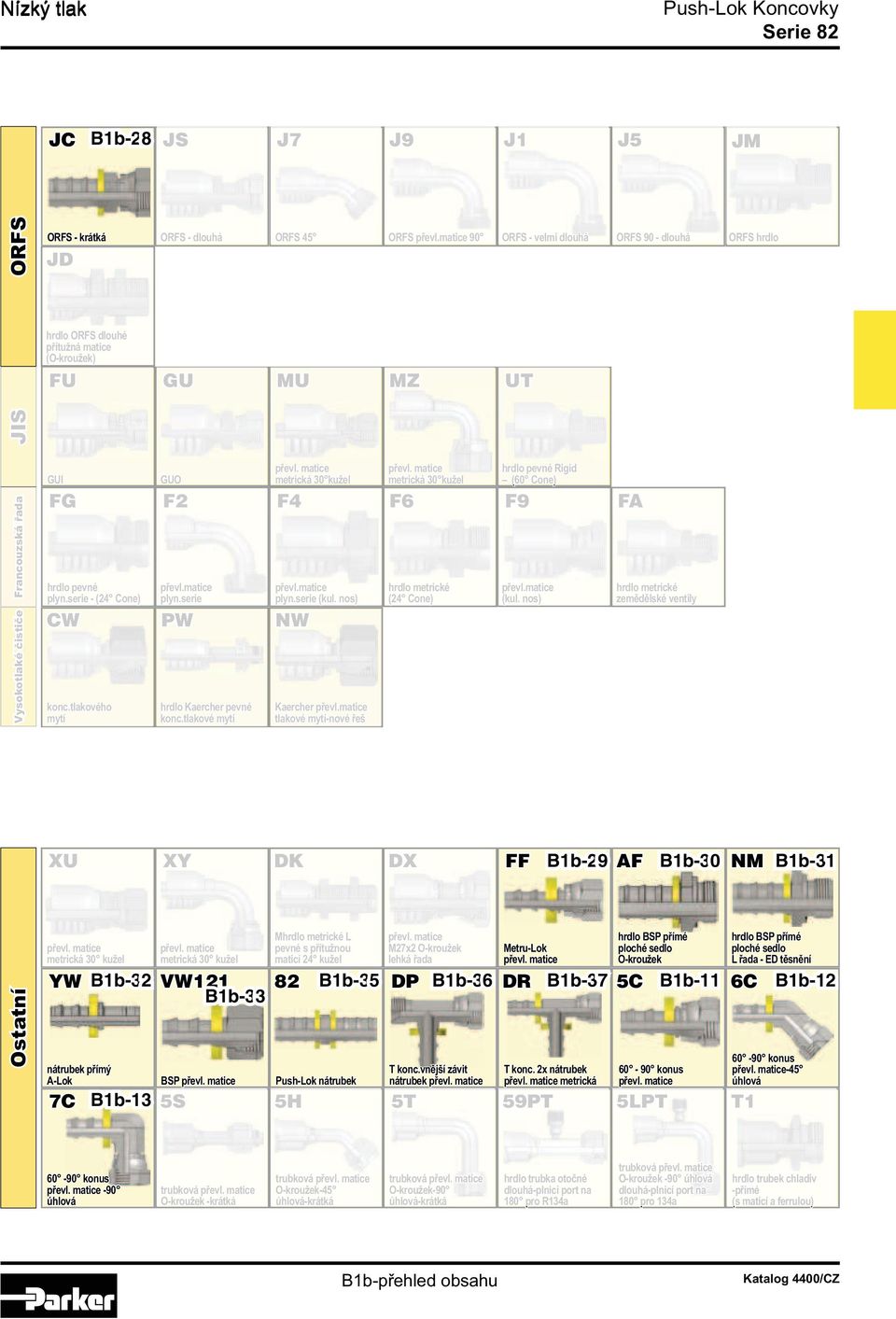

14 ORFS Nízký tlak JC B1b-28 JS J7 J9 J1 J5 JM ORFS - krátká ORFS - dlouhá ORFS 45 ORFS převl.matice 90 ORFS - velmi ORFS lmi dlouh dlouhá dlouhá ORFS 90 ORFS 90 - dl dlouh dlouhá ouháá ORFS hrdlo FU GU MU MZ UT GUI GUO převl. matice metrická 30 kužel převl. matice ticee metrická 30 kužel hrdlo pevné Rigid (60 Cone) FG F2 F4 F6 F9 FA hrdlo pevné plyn.serie - (24 Cone) pře matice převl. převl.mat převl.matice ice plyn.serie převl.mat převl. převl.matice matice ice plyn.serie (kul. nos) hrdlo metrické (24 Cone) převl.matice (kul. nos) hrdlo metrické zemědělské ventily CW PW NW konc.tlakového mytí hrdlo Kaercher pevné konc.tlakové mytí Kaercher převl.matice tlakové mytí-nové řeš XU XY DK DX FF B1b-29 AF B1b-30 NM B1b-31 převl. matice metrická 30 kužel převl. matice ma e metrická 30 kužel Mhrdlo metrické L pevné s přítužnou maticí 24 kužel převl. matice M27x2 O-kroužek lehká řada Metru-Lok převl. matice JD Ostatní Vysokotlaké čističe Francouzská řada JIS hrdlo ORFS dlouhé přítužná matice (O-kroužek) YW B1b-32 VW B1b-33 nátrubek přímý A-Lok hrdlo BSP přímé ploché sedlo O-kroužek hrdlo BSP přímé ploché sedlo L řada - ED těsnění B1b-35 DP B1b-36 DR B1b-37 5C B1b-11 6C B1b-12 T konc. 2x nátrubek převl. matice metrická konus převl. matice konus převl. matice-45 úhlová Push-Lok nátrubek T konc.vnější závit nátrubek převl. matice 7C B1b-13 5S 5H 5T 59PT 5LPT 5LPT T konus převl. matice -90 úhlová trubková převl. matice O-kroužek-45 úhlová-krátká trubková pře trubková převl. maticee O-kroužek O-kroužek O-kroužek-90 žek-90 úhlová úhl úhlová-krátká ová-kr -krátk átkáá átk hrdlo trubka otočné dlouhá-plnicí port na 180 pro R134a trubková bková převl. bková pře maticee O-kroužek roužek -90 roužek -90 úhl úhlová dlouhá-plnicí port na 180 pro 134a hrdlo trubek chladiv -přímé (s maticí a ferrulou) BSP převl. matice trubková převl. matice O-kroužek -krátká B1b-přehled obsahu

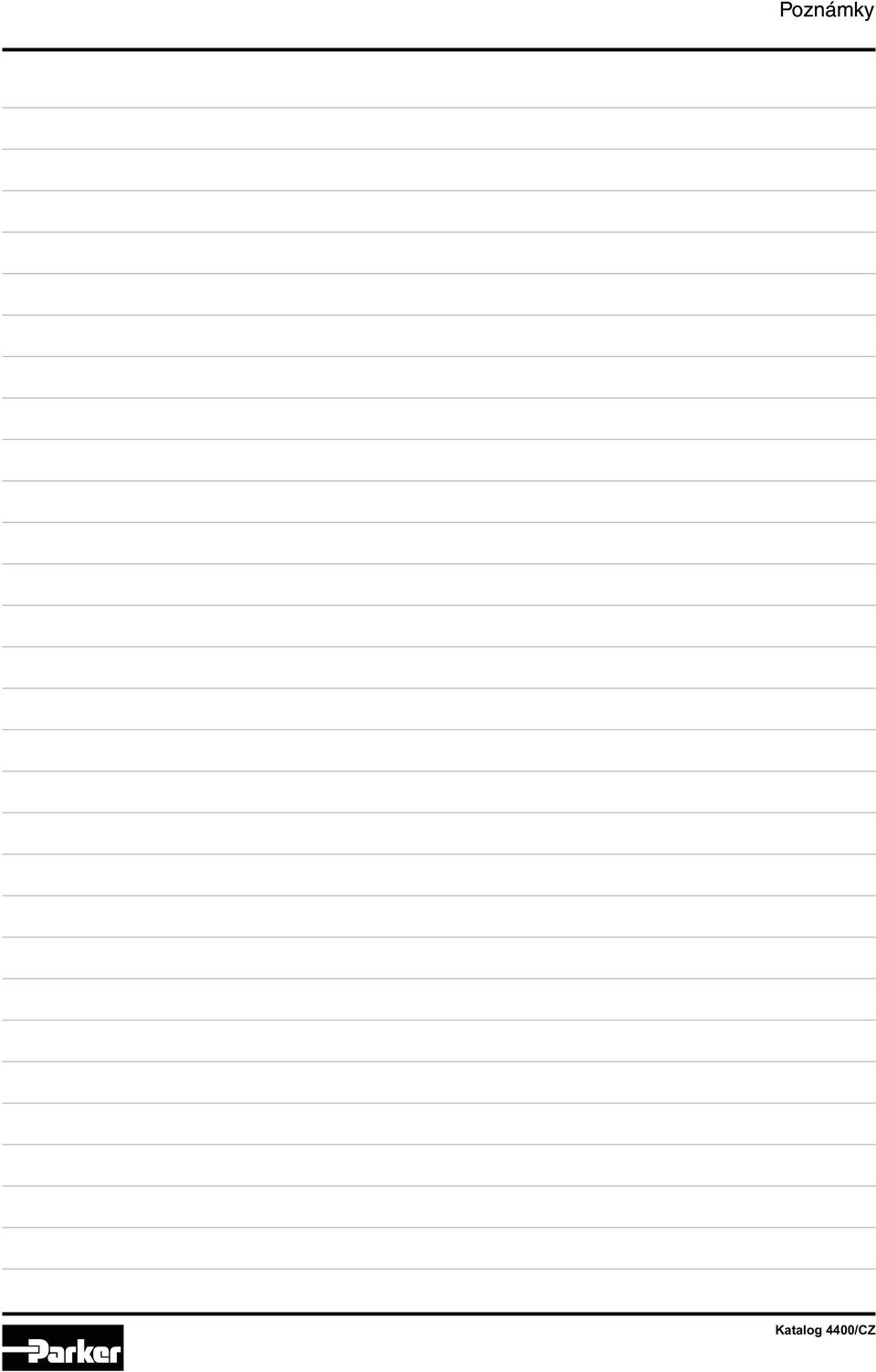

15 Poznámky

16 C3 DKL Koncovka-převlečná matice-závit metrický-kulová plocha lehká řada přímá /804/821FR/830M/831/836/837BM/837PU-Plus/838M 82 Objednací znak Vnitřní průměr hadice I.D. Závit Trubka vnější průměr O.D. A B W metrický Rozměr mm mm mm mm mm 3C /4-4 6,3 M12x1, C B 6 1/4-4 6,3 M12x1, C BK 6 1/4-4 6,3 M12x1, C C 6 1/4-4 6,3 M12x1, C /4-4 6,3 M14x1, C B 6 1/4-4 6,3 M14x1, C BK 6 1/4-4 6,3 M14x1, C C 6 1/4-4 6,3 M14x1, C /4-4 6,3 M16x1, C BK 6 1/4-4 6,3 M16x1, C C 6 1/4-4 6,3 M16x1, C /8-6 9,5 M16x1, C B 10 3/8-6 9,5 M16x1, C BK 10 3/8-6 9,5 M16x1, C C 10 3/8-6 9,5 M16x1, C /8-6 9,5 M18x1, C BK 10 3/8-6 9,5 M18x1, C C 10 3/8-6 9,5 M18x1, C /2-8 12,7 M22x1, C B 12 1/2-8 12,7 M22x1, C C 12 1/2-8 12,7 M22x1, C BK 12 1/2-8 12,7 M22x1, C / ,9 M22x1, C / ,9 M26x1, C C 16 5/ ,9 M26x1, C / ,0 M30x C B 20 3/ ,0 M30x C BK 20 3/ ,1 M30x C ,4 M36x C BK ,4 M36x C C-K ,4 M36x Informace o běžně (standardně) vyráběných velikostech a velikostech s omezením jsou uvedeny v platném ceníku výrobků. Materiál: pozinkovaná ocel bez chromu (VI); B: Mosaz; C: Nerezová ocel; K: Bez plastikového kroužku B1b-1

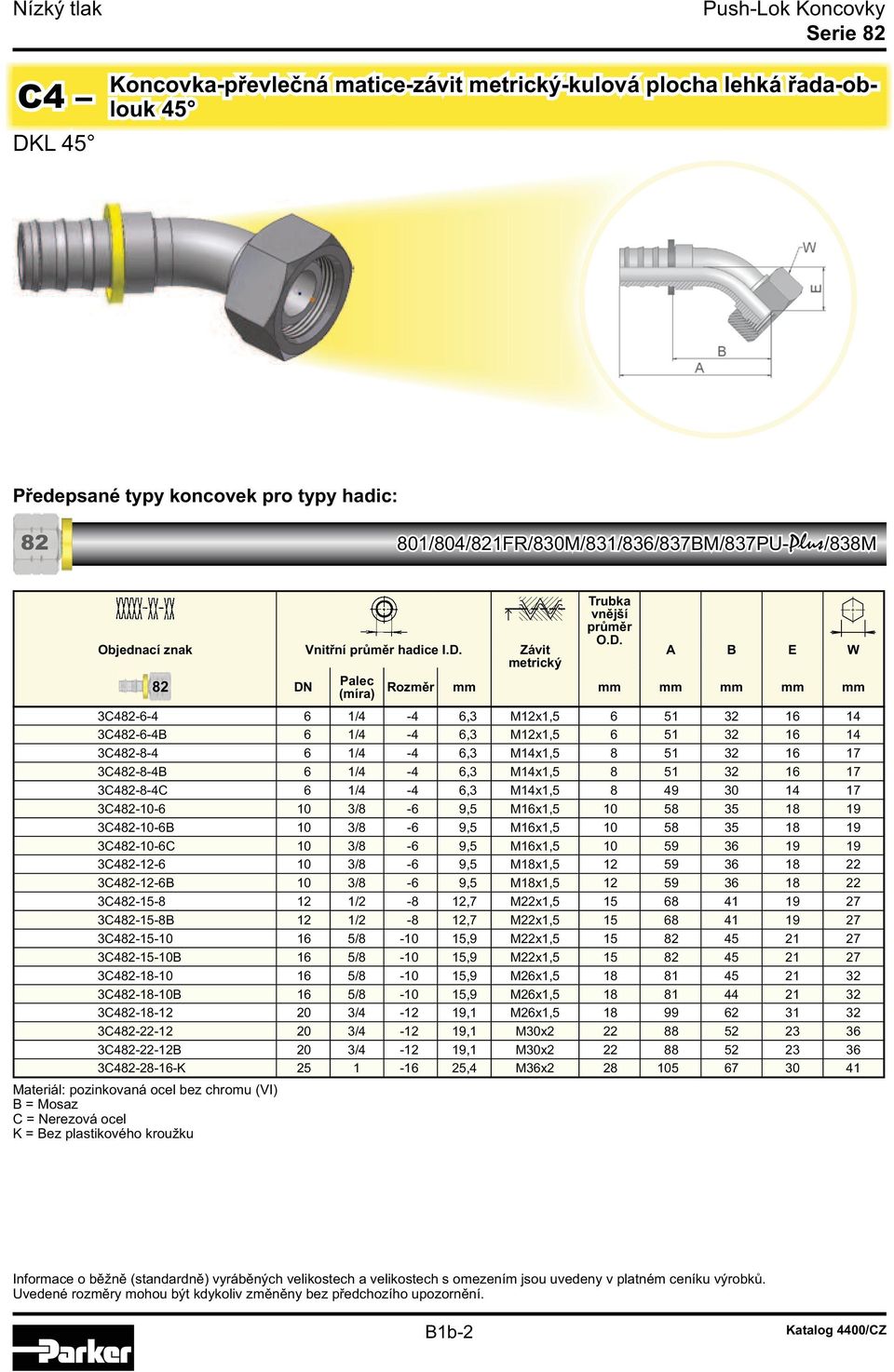

17 C4 DKL 45 Koncovka-převlečná matice-závit metrický-kulová plocha lehká řada-oblouk 45 Objednací znak Vnitřní průměr hadice I.D. Závit Trubka vnější průměr O.D. A B E W metrický Rozměr mm mm mm mm mm mm 3C /4-4 6,3 M12x1, C B 6 1/4-4 6,3 M12x1, C /4-4 6,3 M14x1, C B 6 1/4-4 6,3 M14x1, C C 6 1/4-4 6,3 M14x1, C /8-6 9,5 M16x1, C B 10 3/8-6 9,5 M16x1, C C 10 3/8-6 9,5 M16x1, C /8-6 9,5 M18x1, C B 10 3/8-6 9,5 M18x1, C /2-8 12,7 M22x1, C B 12 1/2-8 12,7 M22x1, C / ,9 M22x1, C B 16 5/ ,9 M22x1, C / ,9 M26x1, C B 16 5/ ,9 M26x1, C / ,1 M26x1, C / ,1 M30x C B 20 3/ ,1 M30x C K ,4 M36x Materiál: pozinkovaná ocel bez chromu (VI) B = Mosaz C = Nerezová ocel K = Bez plastikového kroužku B1b-2

18 C5 DKL 90 Koncovka-převlečná matice-závit metrický-kulová plocha-lehká řada-oblouk 90 Objednací znak Vnitřní průměr hadice I.D. Závit Trubka vnější průměr O.D. A B E W metrický Rozměr mm mm mm mm mm mm 3C /4-4 6,3 M12x1, C B 6 1/4-4 6,3 M12x1, C /4-4 6,3 M14x1, C B 6 1/4-4 6,3 M14x1, C /4-4 6,3 M16x1, C C 6 1/4-4 6,3 M16x1, C /8-6 9,5 M16x1, C B 10 3/8-6 9,5 M16x1, C C 10 3/8-6 9,5 M16x1, C /8-6 9,5 M18x1, C B 10 3/8-6 9,5 M18x1, C C 10 3/8-6 9,5 M18x1, C /2-8 12,7 M22x1, C B 12 1/2-8 12,7 M22x1, C C 12 1/2-8 12,7 M22x1, C / ,9 M26x1, C / ,1 M30x C B 20 3/ ,1 M30x C C 20 3/ ,1 M30x C K ,4 M36x Materiál: pozinkovaná ocel bez chromu (VI) B = Mosaz C = Nerezová ocel K = Bez plastikového kroužku B1b-3

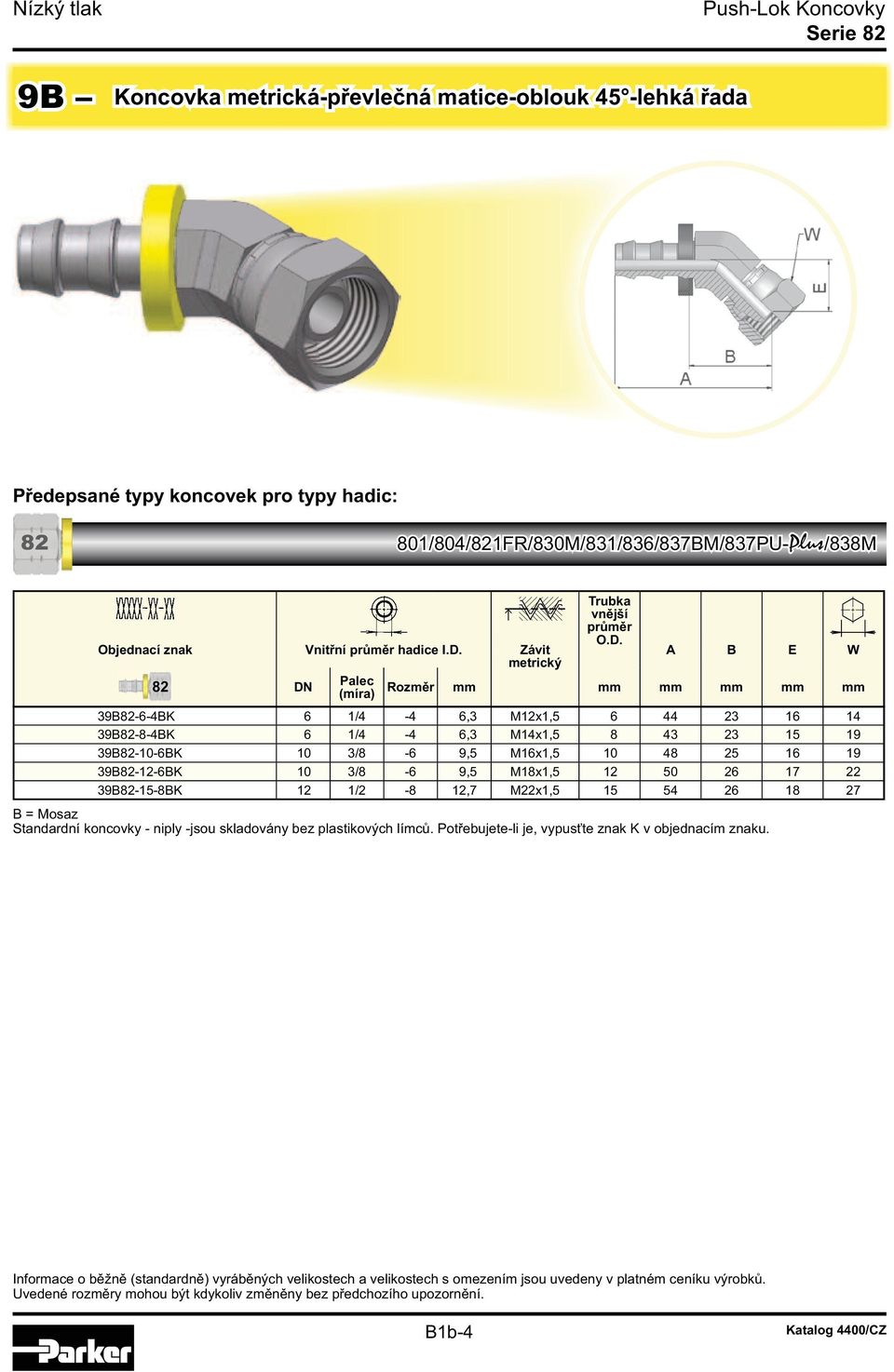

19 9B Koncovka metrická-převlečná matice-oblouk 45 -lehká řada Objednací znak Vnitřní průměr hadice I.D. Závit Trubka vnější průměr O.D. A B E W metrický Rozměr mm mm mm mm mm mm 39B82-6-4BK 6 1/4-4 6,3 M12x1, B82-8-4BK 6 1/4-4 6,3 M14x1, B BK 10 3/8-6 9,5 M16x1, B BK 10 3/8-6 9,5 M18x1, B BK 12 1/2-8 12,7 M22x1, B = Mosaz Standardní koncovky - niply -jsou skladovány bez plastikových límců. Potřebujete-li je, vypusťte znak K v objednacím znaku. B1b-4

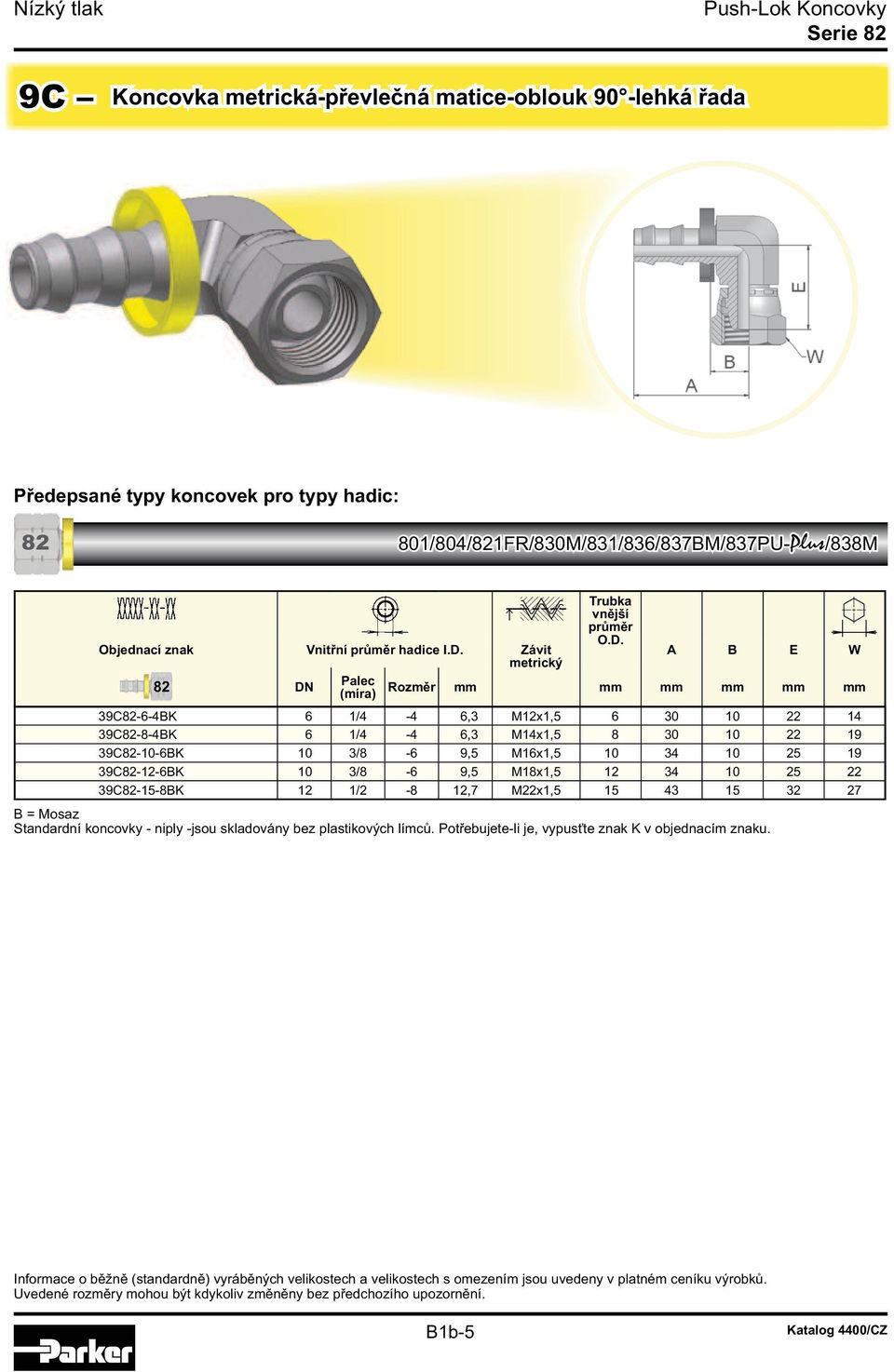

20 9C Koncovka metrická-převlečná matice-oblouk 90 -lehká řada Objednací znak Vnitřní průměr hadice I.D. Závit Trubka vnější průměr O.D. A B E W metrický Rozměr mm mm mm mm mm mm 39C82-6-4BK 6 1/4-4 6,3 M12x1, C82-8-4BK 6 1/4-4 6,3 M14x1, C BK 10 3/8-6 9,5 M16x1, C BK 10 3/8-6 9,5 M18x1, C BK 12 1/2-8 12,7 M22x1, B = Mosaz Standardní koncovky - niply -jsou skladovány bez plastikových límců. Potřebujete-li je, vypusťte znak K v objednacím znaku. B1b-5

21 CA Koncovka převlečná matice-závit metrický-kužel 24 -O-kroužek-lehká řada-přímá ISO SWS-L DKOL Objednací znak Vnitřní průměr hadice I.D. Závit Trubka vnější průměr O.D. A B W metrický Rozměr mm mm mm mm mm 3CA /4-4 6,3 M12x1, CA82-6-4B 6 1/4-4 6,3 M12x1, CA /4-4 6,3 M14x1, CA82-8-4B 6 1/4-4 6,3 M14x1, CA /4-4 6,3 M16x1, CA /8-6 9,5 M16x1, CA B 10 3/8-6 9,5 M16x1, CA /8-6 9,5 M18x1, CA B 10 3/8-6 9,5 M18x1, CA /2-8 12,7 M22x1, CA B 12 1/2-8 12,7 M22x1, CA / ,9 M22x1, CA B 16 5/ ,9 M22x1, CA / ,9 M26x1, CA / ,1 M30x CA B 20 3/ ,1 M30x Materiál: pozinkovaná ocel bez chromu (VI) B = Mosaz Koncovky se standardními těsnícími O-kroužky mohou být použity pro teploty od -30 C do +105 C. B1b-6

22 CE Koncovka-převlečná matice-závit metrický-kužel 24 -O-kroužek-lehká řada-oblouk 45 ISO SWE45-L DKOL 45 Objednací znak Vnitřní průměr hadice I.D. Závit Trubka vnější průměr O.D. A B E W metrický Rozměr mm mm mm mm mm mm 3CE /4-4 6,3 M12x1, CE /4-4 6,3 M14x1, CE /8-6 9,5 M16x1, CE /8-6 9,5 M18x1, CE /2-8 12,7 M22x1, CE / ,9 M26x1, CE / ,1 M30x Materiál: pozinkovaná ocel bez chromu (VI) Koncovky se standardními těsnícími O-kroužky mohou být použity pro teploty od -30 C do +105 C. B1b-7

23 CF Koncovka-převlečná matice-závit metrický-kužel 24 -O-kroužek-lehká řada-oblouk 90 ISO SWS-L DKOL 90 Objednací znak Vnitřní průměr hadice I.D. Závit Trubka vnější průměr O.D. A B E W metrický Rozměr mm mm mm mm mm mm 3CF /4-4 6,3 M12x1, CF /4-4 6,3 M14x1, CF /4-4 6,3 M16x1, CF /8-6 9,5 M16x1, CF B 10 3/8-6 9,5 M16x1, CF /8-6 9,5 M18x1, CF B 10 3/8-6 9,5 M18x1, CF /2-8 12,7 M22x1, CF / ,9 M26x1, CF / ,1 M30x Násuvný nipl mosazný, převlečná matice pozinkovaná ocel. Koncovky se standardními těsnícími O-kroužky mohou být použity pro teploty od -30 C do +105 C. B1b-8

24 D0 Koncovka-hrdlo přímé-závit metrický vnější-kužel 24 vnitřní-lehká řada ISO S-L CEL Objednací znak Vnitřní průměr hadice I.D. Závit Trubka vnější průměr O.D. A B H metrický Rozměr mm mm mm mm mm 3D /4-4 6,3 M12x1, D /4-4 6,3 M14x1, D /8-6 9,5 M16x1, D B 10 3/8-6 9,5 M16x1, D C 10 3/8-6 9,5 M16x1, D /8-6 9,5 M18x1, D B 10 3/8-6 9,5 M18x1, D C 10 3/8-6 9,5 M18x1, D /2-8 12,7 M22x1, D B 12 1/2-8 12,7 M22x1, D BK 12 1/2-8 12,7 M22x1, D C 12 1/2-8 12,7 M22x1, D /2-8 12,7 M26x1, D / ,9 M26x1, D / ,1 M30x D B 20 3/ ,1 M30x Materiál: pozinkovaná ocel bez chromu (VI) B = Mosaz C = Nerezová ocel K = Bez plastikového kroužku B1b-9

25 1D Nátrubek metrický pevný přímý-lehká řada ISO BEL Objednací znak Vnitřní průměr hadice I.D. Trubka vnější průměr O.D. A B D Rozměr mm mm mm mm mm 31D /4-4 6, D82-6-4B 6 1/4-4 6, D /4-4 6, D82-8-4B 6 1/4-4 6, D /8-6 9, D B 10 3/8-6 9, D C 10 3/8-6 9, D /8-6 9, D B 10 3/8-6 9, D C 10 3/8-6 9, D /2-8 12, D B 12 1/2-8 12, D C 12 1/2-8 12, D / , D B 16 5/ , D / , D B 20 3/ , Pozor: předmontáž progresivního, či zářezného kroužku musí se provést v montážním pouzdře. Materiál: pozinkovaná ocel bez chromu (VI) B = Mosaz C = Materiál: Nerezová ocel B1b-10

26 5C Koncovka-převlečná matice-kužel vnější Objednací znak Vnitřní průměr hadice I.D. Závit A B W metrický Rozměr mm mm mm mm 35C82-12x1-4BK 6 1/4-4 6,3 M12x C82-6-4BK 6 1/4-4 6,3 M12x1, C BK 10 3/8-6 9,5 M16x1, C B 10 3/8-6 9,5 M16x1, C BK 12 1/2-8 12,7 M22x1, C B 12 1/2-8 12,7 M22x1, C BK 16 5/ ,9 M26x1, B = Mosaz K = Bez plastikového kroužku B1b-11

27 6C Koncovka-převlečná matice-kužel vnější oblouk 45 Objednací znak Vnitřní průměr hadice I.D. Závit A B E W metrický Rozměr mm mm mm mm mm 36C82-12x1-4BK 6 1/4-4 6,3 M12x C82-6-4BK 6 1/4-4 6,3 M12x1, C82-6-4B 6 1/4-4 6,3 M12x1, C BK 10 3/8-6 9,5 M16x1, C B 10 3/8-6 9,5 M16x1, C BK 12 1/2-8 12,7 M22x1, B = Mosaz K = Bez plastikového kroužku B1b-12

28 7C Koncovka-převlečná matice-kužel vnější oblouk 90 Objednací znak Vnitřní průměr hadice I.D. Závit A B E W metrický Rozměr mm mm mm mm mm 37C82-12x1-4BK 6 1/4-4 6,3 M12x C82-12x1-4B 6 1/4-4 6,3 M12x C82-6-4BK 6 1/4-4 6,3 M12x1, C82-6-4B 6 1/4-4 6,3 M12x1, C BK 10 3/8-6 9,5 M16x1, C B 10 3/8-6 9,5 M16x1, C BK 12 1/2-8 12,7 M22x1, C B 12 1/2-8 12,7 M22x1, B = Mosaz K = Bez plastikového kroužku B1b-13

29 92 Koncovka přímá - převlečná matice - závit BSP (60 kužel) BS5200-A DKR Objednací znak Vnitřní průměr hadice I.D. Závit A B W BSP Rozměr mm mm mm mm /4-4 6,3 1/4x B 6 1/4-4 6,3 1/4x C 6 1/4-4 6,3 1/4x B 6 1/4-4 6,3 3/8x /8-6 9,5 3/8x B 10 3/8-6 9,5 3/8x C 10 3/8-6 9,5 3/8x /2-8 12,7 1/2x B 12 1/2-8 12,7 1/2x C 12 1/2-8 12,7 1/2x / ,9 5/8x B 16 5/ ,9 5/8x C 16 5/ ,9 3/4x / ,0 3/4x B 20 3/ ,0 3/4x ,4 1x Materiál: pozinkovaná ocel bez chromu (VI) B = Mosaz C = Nerezová ocel B1b-14

30 B1 Koncovka-převlečná matice-závit BSP-kužel vnější 60 -oblouk 45 BS 5200-D DKR 45 Objednací znak Vnitřní průměr hadice I.D. Závit A B E W BSP Rozměr mm mm mm mm mm 3B /4-4 6,3 1/4x B /8-6 9,5 3/8x B B 10 3/8-6 9,5 3/8x B /2-8 12,7 1/2x B B 12 1/2-8 12,7 1/2x B / ,9 5/8x B / ,0 3/4x B K ,4 1x Materiál: pozinkovaná ocel bez chromu (VI) B = Mosaz K = Bez plastikového kroužku B1b-15

31 B2 Koncovka-převlečná matice-závit BSP-kužel vnější 60 -oblouk 90 BS 5200-B DKR 90 Objednací znak Vnitřní průměr hadice I.D. Závit A B E W BSP Rozměr mm mm mm mm mm 3B /4-4 6,3 1/4x B B 6 1/4-4 6,3 1/4x B /8-6 9,5 3/8x B B 10 3/8-6 9,5 3/8x B /2-8 12,7 1/2x B B 12 1/2-8 12,7 1/2x B /2-8 12,7 5/8x B / ,9 5/8x B B 16 5/ ,9 5/8x B / ,1 3/4x B B 20 3/ ,1 3/4x B K ,4 1x Materiál: pozinkovaná ocel bez chromu (VI) B = nasouvací nipl mosazný, převlečná matice ocelová. B1b-16

32 D9 Koncovka-hrdlo pevné přímé-závit BSP (60 kužel) BS5200 AGR Objednací znak Vnitřní průměr hadice I.D. Závit A B H BSP Rozměr mm mm mm mm 3D /4-4 6,3 1/8x D /4-4 6,3 1/4x D B 6 1/4-4 6,3 1/4x D /8-6 9,5 1/4x D B 10 3/8-6 9,5 1/4x D /8-6 9,5 3/8x D B 10 3/8-6 9,5 3/8x D /2-8 12,7 1/2x D B 12 1/2-8 12,7 1/2x D / ,9 5/8x D B 16 5/ ,9 5/8x D / ,1 3/4x D B 20 3/ ,1 3/4x Materiál: pozinkovaná ocel bez chromu (VI) B = Mosaz B1b-17

33 91 Koncovka - hrdlo pevné přímé - závit BSP kuželový BS5200 AGR-K Objednací znak Vnitřní průměr hadice I.D. Závit A B H BSP Rozměr mm mm mm mm B 6 1/4-4 6,3 1/8x /4-4 6,3 1/8x /4-4 6,3 1/4x B 6 1/4-4 6,3 1/4x /8-6 9,5 1/4x B 10 3/8-6 9,5 1/4x /8-6 9,5 3/8x B 10 3/8-6 9,5 3/8x B 12 1/2-8 12,7 3/8x /2-8 12,7 1/2x B 12 1/2-8 12,7 1/2x B 16 5/ ,9 1/2x B 16 5/ ,9 3/4x / ,1 3/4x B 20 3/ ,1 3/4x B ,4 1x Materiál: pozinkovaná ocel bez chromu (VI) B = Mosaz B1b-18

34 34 Nátrubek palcový (mosazný) Objednací znak Vnitřní průměr hadice I.D. Trubka vnější průměr O.D. A B D B = Mosaz Rozměr mm mm mm mm mm B 6 1/4-4 6,3 1/ B 10 3/8-6 9,5 3/ B 12 1/2-8 12,7 1/ B 16 5/ ,9 5/ B 20 3/ ,1 3/ B1b-19

35 01 Koncovka - hrdlo přímé pevné závit NPTF SAE J476A J /804/821FR/830M/831/836/837BM/837PU-Plus/838M 82 Objednací znak Vnitřní průměr hadice I.D. Závit A B H NPTF mm/ Rozměr mm mm mm /4-4 6,3 1/8x / B 6 1/4-4 6,3 1/8x / SM 6 1/4-4 6,3 1/8x /4-4 6,3 1/4x / SM 6 1/4-4 6,3 1/4x B 6 1/4-4 6,3 1/4x / C 6 1/4-4 6,3 1/4x / C 6 1/4-4 6,3 1/2x / /8-6 9,5 1/4x / B 10 3/8-6 9,5 1/4x / SM 10 3/8-6 9,5 1/4x /8-6 9,5 3/8x / B 10 3/8-6 9,5 3/8x / SM 10 3/8-6 9,5 3/8x C 10 3/8-6 9,5 3/8x / SM 10 3/8-6 9,5 1/2x B-SM 10 3/8-6 9,5 1/2x /2-8 12,7 3/8x / B 12 1/2-8 12,7 3/8x / /2-8 12,7 1/2x / B 12 1/2-8 12,7 1/2x / B-SM 12 1/2-8 12,7 1/2x C 12 1/2-8 12,7 1/2x / SM 16 5/ ,9 1/2x B 16 5/ ,9 1/2x / SM 20 3/ ,1 1/2x B 20 3/ ,1 1/2x / / ,1 3/4x / C 20 3/ ,1 3/4x / B 20 3/ ,1 3/4x /16 Materiál: pozinkovaná ocel bez chromu (VI) B = Mosaz C: Nerezová ocel SM: Metrický šestihran B1b-20

36 13 Koncovka-hrdlo otočné-závit NPTF SAE J476A J516 Objednací znak Vnitřní průměr hadice I.D. Závit A B H NPTF Rozměr mm mm mm /4-4 6,3 1/4x / /8-6 9,5 1/4x / /8-6 9,5 3/8x / /2-8 12,7 1/2x / / ,1 3/4x /4 Materiál: pozinkovaná ocel bez chromu (VI) Poznámka:Tato koncovka umožňuje při tlaku malý pohyb, aby odlehčila zkrut hadice, ale nesmí být použita při trvalém nebo extrémním otáčení. Vnitřní O-kroužek není kompatibilní /nesnáší se /s kapalinami na bázi fosfát-esterů. B1b-21

37 02 Koncovka - hrdlo pevné přímé - závit vnitřní NPTF SAE J476A J516 Objednací znak Vnitřní průměr hadice I.D. Závit A B H NPTF mm/ Rozměr mm mm mm B 6 1/4-4 6,3 1/4x / C-SM 6 1/4-4 6,3 1/4x B 10 3/8-6 9,5 3/8x / C 12 1/2-8 12,7 1/2x / B 12 1/2-8 12,7 1/2x /16 Materiál: pozinkovaná ocel bez chromu (VI) B: Mosaz C: Nerezová ocel K: Bez plastikového kroužku SM: Metrický šestihran B1b-22

38 03 Koncovka - hrdlo přímé pevné - závit UNF - kužel JIC 37 vnější ISO S AGJ Objednací znak Vnitřní průměr hadice I.D. Závit A B H UNF mm/ Rozměr mm mm mm /4-4 6,3 7/16x / B 6 1/4-4 6,3 7/16x /8-6 9,5 9/16x / B 10 3/8-6 9,5 9/16x / /2-8 12,7 3/4x / B 12 1/2-8 12,7 3/4x / / ,1 1-1/16x / B 20 3/ ,1 1-1/16x /8 Materiál: pozinkovaná ocel bez chromu (VI) B = Mosaz B1b-23

39 06/68 Koncovka přímá - převlečná matice - kužel JIC 37 / SAE 45 ISO SWES DKJ /804/821FR/830M/831/836/837BM/837PU-Plus/838M Objednací znak Vnitřní průměr hadice I.D. Závit A B W UNF mm/ Rozměr mm mm mm /4-4 6,3 7/16x / SM 6 1/4-4 6,3 7/16x B 6 1/4-4 6,3 7/16x / C 6 1/4-4 6,3 7/16x / /4-4 6,3 1/2x / B 6 1/4-4 6,3 1/2x / C-SM 6 1/4-4 6,3 1/2x B 6 1/4-4 6,3 9/16x / B 10 3/8-6 9,5 1/2x / /8-6 9,5 9/16x / SM 10 3/8-6 9,5 9/16x B-SM 10 3/8-6 9,5 9/16x C 10 3/8-6 9,5 9/16x / C-SM 10 3/8-6 9,5 9/16x B 10 3/8-6 9,5 3/4x / SM 10 3/8-6 9,5 3/4x C-SM 10 3/8-6 9,5 3/4x /2-8 12,7 3/4x / B 12 1/2-8 12,7 3/4x / B 12 1/2-8 12,7 7/8x SM 12 1/2-8 12,7 7/8x / ,9 7/8x SM 16 5/ ,9 7/8x B 16 5/ ,9 7/8x C-SM 16 5/ ,9 7/8x / ,1 1-1/16x / SM 20 3/ ,1 1-1/16x B 20 3/ ,1 1-1/16x / B-SM 20 3/ ,1 1-1/16x C 20 3/ ,1 1-1/16x / C-SM 20 3/ ,1 1-1/16x SM ,4 1-5/16x C-SM ,4 1-5/16x Uvedené rozměry mohou být kdykoliv změněny bez předchozího upozornění. Materiál: pozinkovaná ocel bez chromu (VI) / C= Nerezová ocel / SM = Metrický šestihran B1b-24

40 37/3V Koncovka-převlečná matice-závit UNF-kužel JIC 37 /SAE 45 oblouk 45 ISO SWE45 DKJ 45 Objednací znak Vnitřní průměr hadice I.D. Závit A B E W UNF mm/ Rozměr mm mm mm mm /4-4 6,3 7/16x /16 33V82-4-4B-SM 6 1/4-4 6,3 7/16x /8-6 9,5 9/16x / SM 10 3/8-6 9,5 9/16x /2-8 12,7 3/4x /8 Materiál: pozinkovaná ocel bez chromu (VI) B = Mosaz SM = Metrický šestihran B1b-25

41 39/3W Koncovka-převlečná matice-závit UNF-kužel JIC 37 /SAE 45 -oblouk prodloužený 90 ISO SWES DKJ 90 Objednací znak Vnitřní průměr hadice I.D. Závit A B E W UNF mm/ Rozměr mm mm mm mm /4-4 6,3 7/16x /8 33W82-4-4C-SM 6 1/4-4 6,3 7/16x /8-6 9,5 9/16x / SM 10 3/8-6 9,5 9/16x C-SM 10 3/8-6 9,5 9/16x /2-8 12,7 3/4x /8 33W SM 12 1/2-8 12,7 3/4x / ,9 7/8x / ,1 1-1/16x / SM 20 3/ ,1 1-1/16x Materiál: pozinkovaná ocel bez chromu (VI) C: Materiál: Nerezová ocel SM = Metrický šestihran B1b-26

42 08 Koncovka přímá - převlečná matice - kužel SAE 45 Objednací znak Vnitřní průměr hadice I.D. Závit A B W UNF Rozměr mm mm mm /4-4 6,3 7/16x / B 6 1/4-4 6,3 7/16x / B 6 1/4-4 6,3 1/2x / /8-6 9,5 5/8x / B 10 3/8-6 9,5 5/8x / /2-8 12,7 3/4x / B 12 1/2-8 12,7 3/4x / / ,9 7/8x B 16 5/ ,9 7/8x / ,1 1-1/16x / B 20 3/ ,1 1-1/16x /4 Materiál: pozinkovaná ocel bez chromu (VI) B = Mosaz B1b-27

43 JC Koncovka-převlečná matice ORFS -přímá - krátká ISO SWSA SAE J516 ORFS Objednací znak Vnitřní průměr hadice I.D. Závit A B H W UNF mm/ mm/ Rozměr mm mm mm 3JC /4-4 6,3 9/16x /16 11/16 3JC /8-6 9,5 11/16x /16 13/16 3JC SM 10 3/8-6 9,5 11/16x JC SM 10 3/8-6 9,5 13/16x JC /2-8 12,7 13/16x /16 3JC SM 12 1/2-8 12,7 13/16x JC / ,9 13/16x /4 15/16 3JC SM 16 5/ ,9 13/16x JC / ,9 1x /16 1-1/8 3JC / ,1 1x /8 3JC / ,1 1-3/16x /8 1-3/8 Materiál: pozinkovaná ocel bez chromu (VI) SM = Metrický šestihran B1b-28

44 FF Koncovka-Metru-lok - převlečná matice/hadicový nátrubek Materiál: B = Mosaz Objednací znak Vnitřní průměr hadice I.D. Závit Trubka vnější průměr O.D. A B W metrický Rozměr mm mm mm mm mm 3FF82-6-4B 6 1/4-4 6,3 M10x FF82-8-4B 6 1/4-4 6,3 M12x FF B 10 3/8-6 9,5 M14x FF B 10 3/8-6 9,5 M16x FF B 12 1/2-8 12,7 M18x FF B 12 1/2-8 12,7 M22x1, FF B 16 5/ ,9 M24x1, FF B 20 3/ ,1 M28x1, B1b-29

45 AF Koncovka-hrdlo pevné přímé- s O-kroužkem- BSP závit vnější Materiál: B = Mosaz C = Nerezová ocel Objednací znak Vnitřní průměr hadice I.D. Závit A B W BSP Rozměr mm mm mm mm 3AF82-2-4B 6 1/4-4 6,3 1/8x AF82-4-4B 6 1/4-4 6,3 1/4x AF82-4-4C 6 1/4-4 6,3 1/4x AF82-4-6B 10 3/8-6 9,5 1/4x AF82-6-6B 10 3/8-6 9,5 3/8x AF82-6-8B 12 1/2-8 12,7 3/8x AF82-8-8B 12 1/2-8 12,7 1/2x AF B 16 5/ ,9 1/2x B1b-30

46 NM Koncovka-hrdlo pevné přímé-lehká řada - ED těsnění ISO 1179 Materiál: B = Mosaz Objednací znak Vnitřní průměr hadice I.D. Závit A B W BSP Rozměr mm mm mm mm 3NM82-6-8B 12 1/2-8 12,7 3/8x NM82-8-8B 12 1/2-8 12,7 1/2x NM B 20 3/ ,1 3/4x B1b-31

47 YW Koncovka - hrdlo - nátrubek pevný přímý - A-Lok Materiál: Nerezová ocel Objednací znak Vnitřní průměr hadice I.D. A B Rozměr mm mm mm 3YW82-6-4C-ROUND 6 1/4-4 6, YW82-8-4C-ROUND 6 1/4-4 6, YW C-ROUND 10 3/8-6 9, YW C-ROUND 12 1/2-8 12, YW C-ROUND 16 5/ , B1b-32

48 VW121 Koncovka - převlečná matice - závit BSP ISO 1179 Objednací znak Vnitřní průměr hadice I.D. Závit A B D W BSP Rozměr mm mm mm mm mm VW * 6 1/4-4 6,3 1/4x ,0 17 VW /8-6 9,5 3/8x ,5 19 VW /2-8 12,7 1/2x ,0 27 VW / ,9 3/4x ,0 32 VW ** 20 3/ ,0 1x ,0 41 Materiál: Mosaz *Násuvný nipl-nerezová ocel, převlečná matice-ocel **Násuvný nipl-mosaz, převlečná matice-ocel B1b-33

49 49 Metrické Banjo - přímé DIN 7642 Objednací znak Vnitřní průměr hadice I.D. D A B Materiál: pozinkovaná ocel bez chromu (VI) C = Nerezová ocel Rozměr mm mm mm mm /4-4 6, /4-4 6, /4-4 6, /4-4 6, C 6 1/4-4 6, /8-6 9, /8-6 9, /8-6 9, C 10 3/8-6 9, /8-6 9, /8-6 9, C 10 3/8-6 9, /2-8 12, /2-8 12, /2-8 12, / , / , B1b-34

50 82 Koncovka - hadicová spojka přímá zasouvací/ Push-Lok Union Objednací znak Vnitřní průměr hadice I.D. A Materiál: pozinkovaná ocel bez chromu (VI) B = Mosaz Rozměr mm mm /4-4 6, B 6 1/4-4 6, /8-6 9, B 10 3/8-6 9, /2-8 12, B 12 1/2-8 12, / , B 16 5/ , / , B 20 3/ ,1 84 B1b-35

51 DP Koncovka-převlečná matice-m závit-t spojka/ hadicový nátrubek Objednací znak Vnitřní průměr hadice I.D. Závit A B E H W metrický Rozměr mm mm mm mm mm mm DP-6-6-4BK 6 1/4-4 6,3 M12x DP-8-8-4BK 6 1/4-4 6,3 M14x1, DP BK 10 3/8-6 9,5 M16x1, DP BK 12 1/2-8 12,7 M22x1, Násuvný nipl mosazný, převlečná matice ocel pozinkovaná Standardní koncovky - niply -jsou skladovány bez plastikových límců. Potřebujete-li je, vypusťte znak K v objednacím znaku. B1b-36

52 DR Koncovka-převlečná matice-m závit-t spojka/ hadicový nátrubek Objednací znak Vnitřní průměr hadice I.D. Závit A B E F H W metrický Rozměr mm mm mm mm mm mm mm DR-6-4-4BK 6 1/4-4 6,3 M12x DR BK 10 3/8-6 9,5 M16x1, DR BK 12 1/2-8 12,7 M22x1, Materiál: pozinkovaná ocel bez chromu (VI) B = Mosaz C = Nerezová ocel K = Bez plastikového kroužku B1b-37

53 Poznámky

54 Montáž 1. Hadici ostrým nožem odříznout pravoúhle k její ose. Je-li toho zapotřebí, pro usnadnění montáže je možno hadici navlhčit vodou nebo mýdelným roztokem. Návod pro montáž nástrčných hadic, montážní nástroj 2. Nipl nastrčit do hadice až k dorazu. Hadice se při tom drží cca 2,5 cm za hranou řezu. Alternativně použijte montážní přístroj Parker G. Pozor! Dejte při montáži pozor na to, aby hadice byla zcela nasunuta až k dorazu tj. k plastikovému kroužku! Pro usnadnění montáže hadic typů 830M, 837BM a 837PU se smí použít jen Push-Lok montážní olej H Tento olej nesmí mít žádné příměsi-smáčedla. U ostatních typů hadic je možno podle uvážení použít vodu, nebo vodní mýdelný roztok (5% tekutého mýdla + 95% vody ), nebo Push-Lok montážní olej. Push-Lok montážní olej H je prost všech složek, které poškozují lak. Demontáž 1. Nožem šikmo k podélné ose odřízněte část hadice. Přitom by nemělo být poškozeno žebrování niplu. 2. Nipl vytáhnout z hadice. Pozor! Před novým použitím niplu zkontrolujte jeho stav. Poškozené niply jsou zdrojem úniku média. Montážní přístroj na hadice Montáž tímto přístrojem vyžaduje méně sil, neboť hadice je upnuta v prismu a vtlačujeme jen nipl. Celková délka cca320 mm, váha cca: 2,2 kg Objednací znak: G Push-Lok montážní olej H Jednolitrová láhev-obj. znak: H B1b-39
