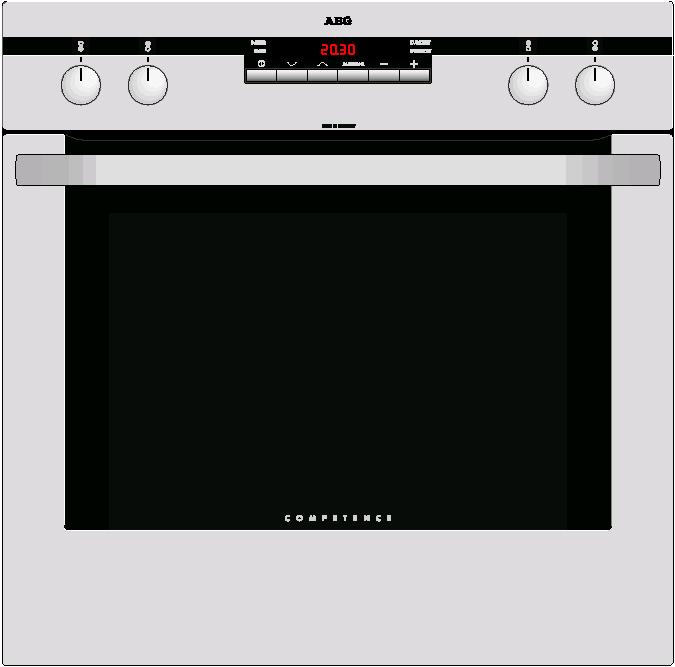

1 CENTURY 2 AEG NEXXXT TSE-N / AS 1

2 Vybavení trouby (maximální konfigurace) hor.jednotka: gril 1900 W + hor.těleso 1000 W ** (2 prvky montované do jednoho dílu) jednoduché hor.těleso 2300 W ** na modelech s řízením SOEC kruh.těleso 1900 W (některé modely s elektronikou SOEC nemají kruhové těleso) spodní těleso 1000 W ** oběhový ventilátor ** Pozn.: Nižší výkony lze zajistit sepnutím odpovídající části okruhu TSE-N / AS 2

3 Charakteristika (Maximální vybavení) odnímatelné závěs.mřížky pro plechy (možný teleskop.výjezd) osvětlení trouby 40 W (na pr.straně nahoře) možné druhé osvětlení trouby na levé straně nahoře - halogen 20 W otočný gril (jen některé modely) pyrolitické čištění elektromechanický zámek dveří na modelech s pyrolízou cool door (4 skla, ventilace) TSE-N / AS 3

4 Funkce trouby horký vzduch kruh.těleso 1900 W ventilátor žárovka trouby TSE-N / AS 4

5 Funkce trouby Oběh vzduchu(soec, bez tělesa) hor.těleso 1000 W spodní těleso 1000 W ventilátor žárovka trouby TSE-N / AS 5

6 Funkce trouby 3-úroveň horkovzduchu (Profi horkovzduch) kruh.těleso 1900 W spodní těleso 200 W horní těleso 200 W ventilátor žárovka trouby TSE-N / AS 6

7 Funkce trouby Pizza (horkovzduch Gourmet) zad.těleso 1900 W spodní těleso 1000 W ventilátor žárovka trouby TSE-N / AS 7

8 Funkce trouby Infragril SOEC horní těleso 2300 W ventilátor žárovka trouby TSE-N / AS 8

9 Funkce trouby Infragril Perfect 2 těleso grilu 1900 W hor.těleso1000 W ventilátor žárovka trouby TSE-N / AS 9

10 Funkce trouby Turbo gril Perfect 2 těleso grilu 1900 W ventilátor žárovka trouby TSE-N / AS 10

11 Funkce trouby Gril SOEC horní těleso 2300 W žárovka troouby TSE-N / AS 11

12 Funkce trouby Gril Perfect 2 těleso grilu 1900 W žárovka trouby TSE-N / AS 12

13 Funkce trouby Velkoplošný gril Perfect 2 těleso grilu 1900 W horní těleso 1000 W žárovka trouby TSE-N / AS 13

14 Funkce trouby Horní & spodní ohřev SOEC horní těleso 1000 W spodní těleso 1000 W žárovka TSE-N / AS 14

15 Funkce trouby Horní & spodní Heat Perfect 2 Horní těleso 1000 W Spodní těleso1000 W Žárovka trouby TSE-N / AS 15

16 Funkce trouby Horní ohřev Horní těleso 1000 W Žárovka trouby TSE-N / AS 16

17 Funkce trouby Spodní ohřev Spodní těleso1000 W Žárovka trouby TSE-N / AS 17

18 Funkce trouby Udržování tepla Perfect 2 Horní těleso 1000 W Spodní těleso 1000 W Žárovka trouby Pevná teplota 80 C TSE-N / AS 18

19 Funkce trouby Odmražování Ventilátor (bez ohřevu) Žárovka trouby TSE-N / AS 19

20 Funkce trouby Pyrolitické čištění SOEC Horní těleso 2300 W Spodní těleso 500 W Ventilátor TSE-N / AS 20

21 Funkce trouby Pyrolitické čištění Perfect 2 Těleso grilu 1900 W Horní těleso 500 W Spodní těleso 500 W Ventilátor TSE-N / AS 21

22 Funkce trouby Rychlé vyhřátí SOEC Horní těleso 2300 W Spodní těleso 1000 W Ventilátor Žárovka trouby Volitelné pro 3 úrovně horkovzduch, horní & spodní ohřev, Infrapečení TSE-N / AS 22

23 Funkce trouby Rychlé vyhřátí Perfect 2 kruhové těleso 1900 W horní těleso 1000 W ventilátor žárovka trouby Volitelné pro Pizza, 3-úrovně horkovzduchu, horní & spodní ohřev, Infrapečení TSE-N / AS 23

24 S kanál (s radiálním ventilátorem) studený vzduch Odsává páru z trouby (přes katalytický filtr u modelů s pyrolízou) pára Ochlazuje všechny důležité díly nasáváním stud.vzduchu z oblasti elektroniky Odtah nad dveřmi Nižší teplota čelního panelu (Venturi efekt vytvořený hlavním proudem vzduchu nutí k cirkulaci chladný vzduch mezi skly dveří) TSE-N / AS 24

25 P kanál (s radiálním ventilátorem) Varianta S kanálu s jiným typem ventilátoru TSE-N / AS 25

26 L kanál (s tangenciálním vent.) na modelech Cold door Stud vzduch Pára Odsává páru z trouby (přes katalytický filtr u modelů s pyrolízou) Ochlazuje všechny důležité díly nasáváním stud.vzduchu z oblasti elektroniky Dělící stěna vytváří 2 kanály Spodní kanál je spojen s mezerou ve dveřích, takže chladný vzduch z venku je nasáván a ochlazuje tím skla dveří TSE-N / AS 26

27 M kanál (s radiálním ventilátorem) na modelech Cold door Varianta L kanálu s radiálním ventilátorem umístěným na vrchní straně kanálu (stejně jako provedení P ) TSE-N / AS 27

28 Odvětrání Odvodní trubka na podstavných modelech (charakteristické pro AEG): TSE-N / AS 28

29 Ochrana proti přehřátí na chladícím kanálu Tepelná pojistka (90 C u normálních modelů, 130 C u pyrolitických) odpojí topná tělesa v případě přehřátí TSE-N / AS 29

30 Chladící ventilátor Prisma m1 m2 R20 ventilátor horkovzduchu ventilátor chlazení sériový odpor obejitý při pyrolíze aby se dosáhlo vyšší rychlosti ventilátoru TSE-N / AS 30

31 Chladící ventilátor Prisma 105 Ohm 20 Ohm Phase Neutral Neutral Pyrolyse Nomalbetrieb Pyrolyse-Betrieb 3 Normalbetrieb 1 2 NEBO: vyšší rychlost vent.zajištěna odbočkou vinutí!! Možné špatné zapojení!! 20 Ω vinutí může být zničeno při otočení pólů 1 a 2 nízká rychlost při pyrolíze je-li otočena 2 a 3 přehřátí TSE-N / AS 31

32 Chladící ventilátor SOEC m1 m2 R20 ventilátor pečení ventilátor chlazení sériový odpor obejitý při pyrolíze pevným termostatem (90 C) TSE-N / AS 32

33 Chladící ventilátor Ventilátor je zapnut vždy, když je trouba zapnuta u modelů Prisma / Perfect 2 Ventilátor je zapnut když teplotní sensor detekuje 50 C u modelů SOEC / Rhea Po skončení činnosti trouby ventilátor pokračuje v činnosti, aby ochladil spotřebič Ventilátor vypíná při průměrné teplotě vnitřku trouby 130 C. TSE-N / AS 33

34 Teplotní sonda Pt500 Resistance (Ω) Temperature ( C) TSE-N / AS 34

35 Automatické vypínání Teplota Vypíná po: C 12,5h C 8,5h C 5,5h C 1,5h TSE-N / AS 35

36 Pyrolitické čištění Ohřev na 500 C Zámek dveří zajištěn při 312 C (prům. 11 min po spuštění programu) Voltický impuls pro odemčení z napájecího modulu při teplotě senzoru pod 204 C Z bezpečnostních důvodů musí být sepnut zároveň i termostat (110 C) na zadní straně přístroje TSE-N / AS 36

37 Dveřní zámek Mikrospínač zámku řídí osvětlení trouby a ventilátor (některé modely bez pyrolízy mají jen tento spínač uchycený v prázdném pouzdře zámku) TSE-N / AS 37

38 Dveřní zámek 2 Vstup odemknutí 3 Napětí 230 V 4 Vstup zamknutí 33/34 snímací kontakt 5 V, 100 ma TSE-N / AS 38

39 Programy pyrolitického čištění Celkový čas čas ohřevu odemkne zobrazený prům.po P1 195 min 150 min 180 min P2 165 min 120 min 150 min P3 135 min 90 min 120 min Perfect 2 a Rhea: pouze P1 a P3 TSE-N / AS 39

40 Programy pyrolitického čištění C 500 Topení vypíná 400 Ochlazovací fáze 300 Zámek uzamčen 200 Zámek odemčen 100 min P3 180 P1 TSE-N / AS 40
