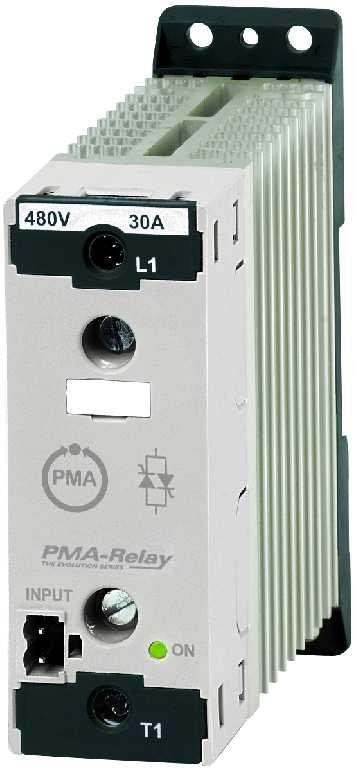

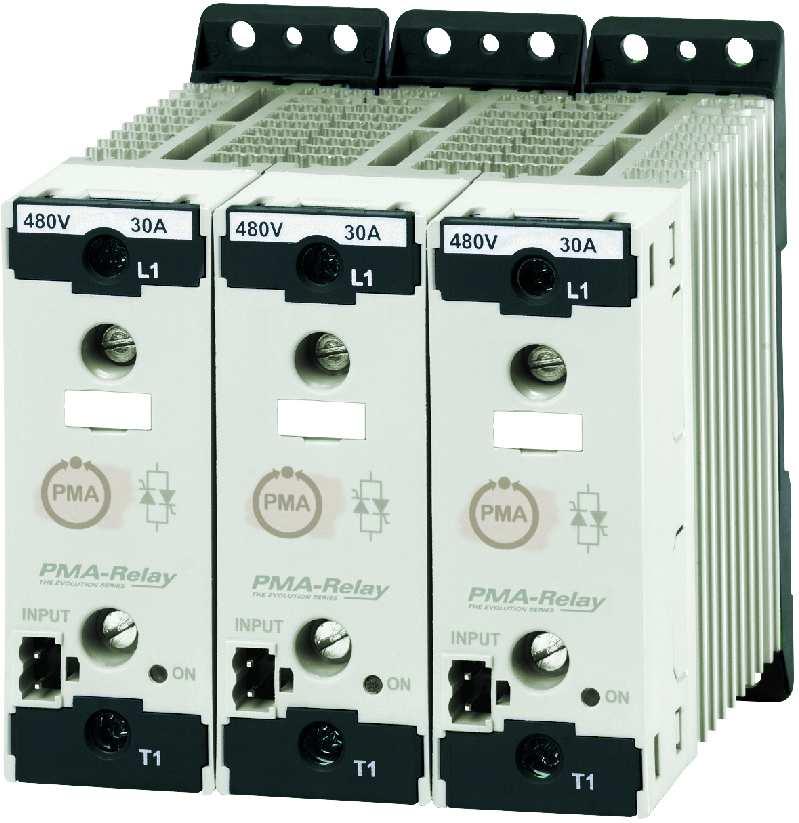

1 PMA a Company of WEST Control Solutions PMA-Relay S Polovodičové relé s chladičem, jedno-, dvou- nebo třífázové jmenovitý proud 30 A až 210 A Vhodné pro odporovou zátěž i infralampy Pracovní napětí 480 nebo 600 Vac Spínání v nule, řídicí signál 4-30 Vdc Volitelně analogový vstup 0-10 V nebo 4-20 ma, spínání dávkou pulsů (burst) Těsná montáž, speciální konstrukce pro chladiče s vysokým vyzařovacím výkonem Zabudovaná pojistka a trafo proudu šetří až 50% montážního prostoru Krytí IP20, montáž na lištu nebo panel Certifikát CE, cul Vlastnosti RELAY S jedno-, dvou-, třífázový, jmenovitý proud A Chladič plně izolovaný od výkonového obvodu Spínání dvojicí tyristorů v antiparalelním zapojení Spínání v nule, řídicí signál 4-30 Vdc s konstantním proudovým odběrem Možnost husté montáže vedle sebe, na lištu nebo na panel Speciální konstrukce pro chladiče s vysokým vyzařovacím výkonem A Rozměry (mm): 36 x 121 x x 121 x x 121 x 125 PROESS, spol. s r.o., Květná 5, Plzeň Tel: , ax: profess@profess.cz Internet:

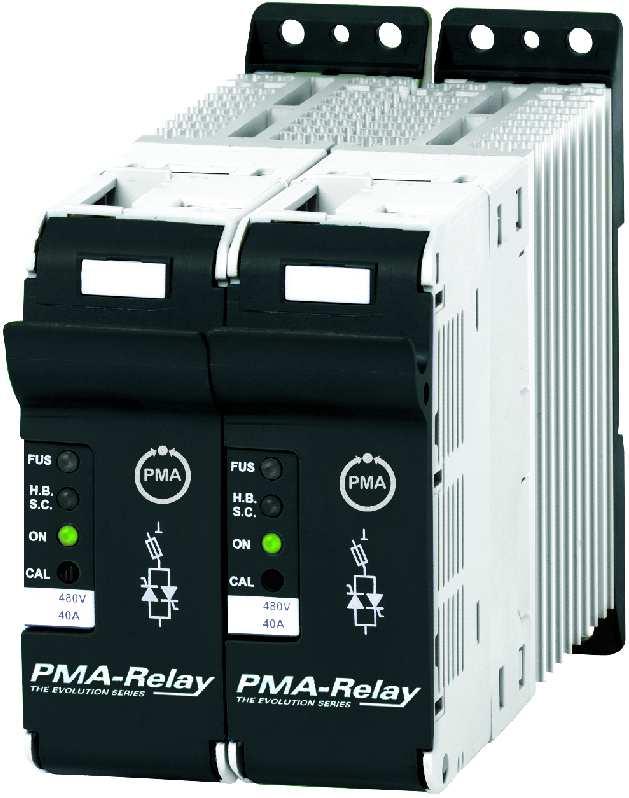

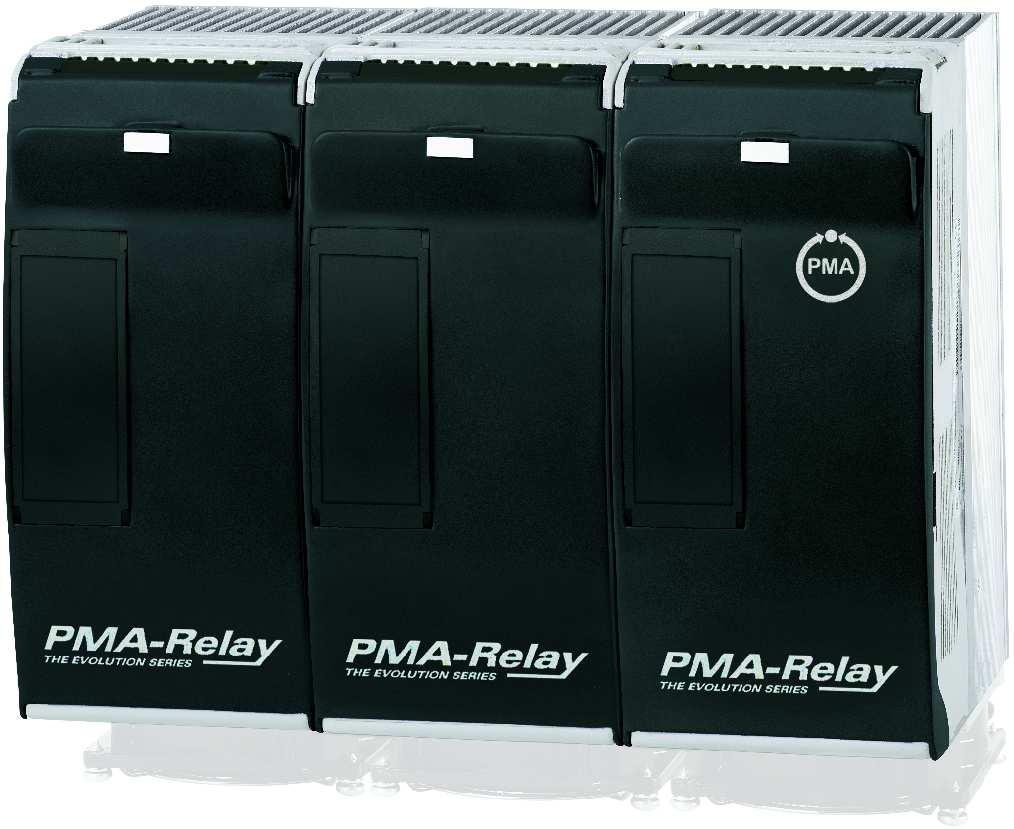

2 2 RELAY S jedno-, dvou-, třífázový, se zabudovanou pojistkou, jmenovitý proud A Vlastnosti jako předchozí typ, navíc výklopný pojistkový držák s rychlou pojistkou ( A), nebo pojistka zabudována uvnitř modulu ( A) Volitelná výbava: Zabudovaný transformátor proudu Transformátor proudu + alarm topného proudu s LED indikátorem a reléovým výstupem, nastavení alarmu z čela modulu Analogový vstup 0-10V nebo 4-20mA Konektor pro paralelní propojení pomocného napájení a signálu alarmu u více modulů plochým kabelem A Rozměry (mm): 36 x 121 x x 121 x x 121 x A Rozměry (mm): 93 x 269 x x 273 x x 273 x A Rozměry (mm): 93 x 273 x x 273 x x 273 x 170 2

3 3 Technické údaje Jmenovité napětí 24 V min., 480 V max. a 600 V na vyžádání Řídicí signál Logický (SSR): 0 < 1 Vdc; 1 4,3 Vdc; konstantní odběr 20 ma Volitelně 4-20 ma a 0-10 V Spínání Logický řídicí signál : Spínání v nule Analogový řídicí signál 4-20 ma / 0-10 V: Dávka impulsů 4/8/16 Žádné, Vac/dc jen při výbavě alarm topného proudu nebo analogový vstup Alarm topného proudu Volitelná výbava. Hlídá se částečná nebo úplná porucha topného článku a zkrat tyristorů. Rozlišení lepší než 20%. Alarm s přídrží nebo auto reset po odeznění poruchy. Výstupní relé s kontakty 1A/250V. Automatická kalibrace alarmu tlačítkem na čele modulu nebo společně pro více modulů řídicím signálem. Propojení plochým kablíkem Volitelná výbava pro úsporu kabeláže u verze s alarmem topného proudu a analogovým řízením. Plochým kablíkem lze propojit signály do až 16 modulů RELAY S. Ukončení a vyvedení na svorky modulem RELAY TU. Ventilátor Do 90 A žádný, od 120 A nutné pomocné napájení 220 Vac, ± 15%. Montáž Do 40 A na DIN lištu, od 60 A na stěnu, krytí IP 20 Provozní teplota Údaje pro typ RELAY S jedno-, dvou- nebo třífázový, s chladičem: 3

4 4 ÚDAJE PRO OBJEDNÁVKU RELAY-S-1-2-3PH s logickým řízením (SSR) R S Počet fází 1 fáze 1 2 fáze 2 3 fáze 3 Jmenovitý proud 30 A A A A A A A A A V V 6 Žádné Vac/dc (jen s výbavou alarm topného proudu) 4 Řídicí signál spínací režim Logický signál spínání v nule S Z Výbava Bez pojistky jen moduly do 40 A 0 IH (do 40 A včetně) nebo I (> 40 A) IH (do 40 A včetně) nebo I (> 40 A) + CT Y IH (do 40 A včetně) nebo I (> 40 A) + CT + HB H Napájení ventilátoru 0 Žádné (u modulů < 60 A) Vac Vac (standardně) IH - zabudovaný pojistkový držák a pojistka I - zabudovaná pojistka CT - proudový transformátor HB - alarm topného proudu Spínání v nule (zero crossing) Tyristor funguje jako spínač, řídí se logickým signálem z regulátoru teploty. Dobu cyklu určuje regulátor. Spínání v nule minimalizuje rušení, tyristor spíná při nulovém napětí a vypíná při nulovém proudu. 4

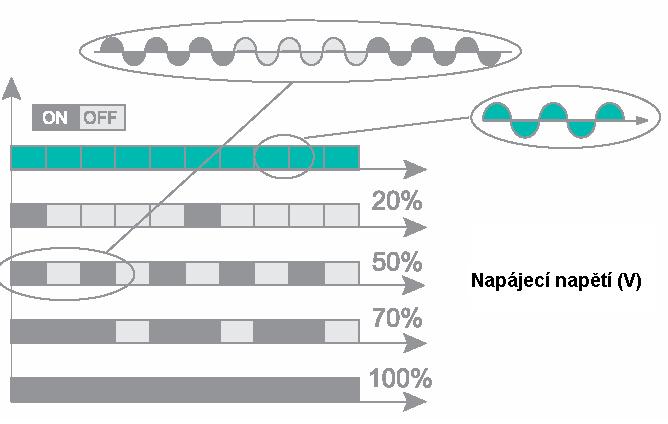

5 5 RELAY-S-1-2-3PH s analogovým řízením R S - 1 Počet fází 1 fáze 1 2 fáze 2 3 fáze 3 Jmenovitý proud 30 A A A A A A A A A V V Vac/dc 4 Řídicí signál 0 10 V V 4 20 ma A Spínací režim Dávka pulsů 4 cykly 4 Dávka pulsů 8 cyklů 8 Dávka pulsů 16 cyklů 6 Zpětná vazba Žádná 0 Výbava Bez pojistky jen moduly do 40 A 0 IH (do 40 A včetně) nebo I (> 40 A) IH (do 40 A včetně) nebo I (> 40 A) + CT Y IH (do 40 A včetně) nebo I (> 40 A) + CT + HB H Napájení ventilátoru 0 Žádné (u modulů < 60 A) Vac Vac (standardně) IH - zabudovaný pojistkový držák a pojistka I - zabudovaná pojistka CT - proudový transformátor HB - alarm topného proudu Spínání dávkou pulsů (burst firing) Spínání tyristoru řídí elektronika modulu, spíná se v nule napětí pro minimalizaci emise rušení. Vstupní řídicí signál musí být analogový a je nutno zadat počet cyklů v dávce pro 50% topného výkonu. U modulů RELAY S lze zvolit při objednávce 4, 8 nebo 16 cyklů. 5

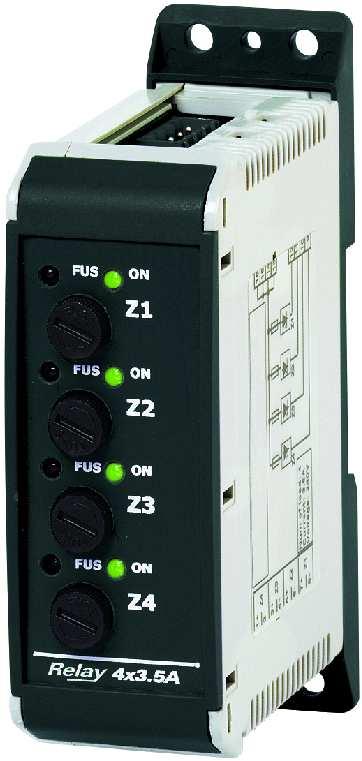

6 6 Speciální provedení RELAY S X Vícekanálové moduly, vhodné pro aplikace s velkým počtem SSR malých výkonů, např. u tepelného tvarování, horkých vtoků, vyfukovacích strojů. Společné vlastnosti: Zabudovaný pojistkový držák s pojistkou LED indikátor sepnutí LED indikátor stavu pojistky RELAY S 4x3,5A kompaktní modul se čtyřmi nezávislými spínači 3,5 A RELAY S 3x4,5A kompaktní modul se třemi nezávislými spínači 4,5 A RELAY S 2x7A kompaktní modul se dvěma nezávislými spínači 7 A RELAY S s dvěma pojistkami Jednofázový modul, vybavený dvěma pojistkami pro aplikace, kdy je b bezpečnostních důvodů požadováno dvoupólové jištění (např. při zapojení mezi dvě fáze). RELAY S s dvěma pojistkami a bezpečnostním relé Tento modul má zabudováno bezpečnostní relé a proudové trafo. Sestava: 2 držáky s pojistkami 1 tyristorový spínač 1 elektromechanické relé 45 A 1 proudový transformátor Relé je většinou aktivováno externím omezovačem teploty, který v alarmovém stavu relé odpíná. 6

7 7 ÚDAJE PRO OBJEDNÁVKU RELAY-S-X R S Počet kanálů jmenovitý proud 4 kanály 3,5 A 4 X kanály 4,5 A 3 X kanály 7 A 2 X V 2 Řídicí signál spínací režim Logický signál spínání v nule S Z Pojistka a držák Zabudován pro každý kanál RELAY-S 1PH s dvěma pojistkami a relé R S Jmenovitý proud 35 A A A V V V (ne s výbavou bezpečnostní relé) 6 Žádné Vac/dc 4 Řídicí signál spínací režim Logický (SSR) S Z 0 10 V - Dávka pulsů 4 cykly V V - Dávka pulsů 8 cyklů V V - Dávka pulsů 16 cyklů V ma - Dávka pulsů 4 cykly A ma - Dávka pulsů 8 cyklů A ma - Dávka pulsů 16 cyklů A 6 Výbava IH IH + CT IH + CT + HB IH + CT + HB + plochý kablík IH + plochý kablík (jen s analogovým vstupem) Druhá pojistka a relé IH IH + bezpečnostní relé Y H X G R IH - zabudovaný pojistkový držák a pojistka CT - proudový transformátor HB - alarm topného proudu 0511 Změna technických údajů vyhrazena 7
