NAUKA O MUNICI, STŘELIVU A VÝBUŠNINÁCH obrazová část

Transkript

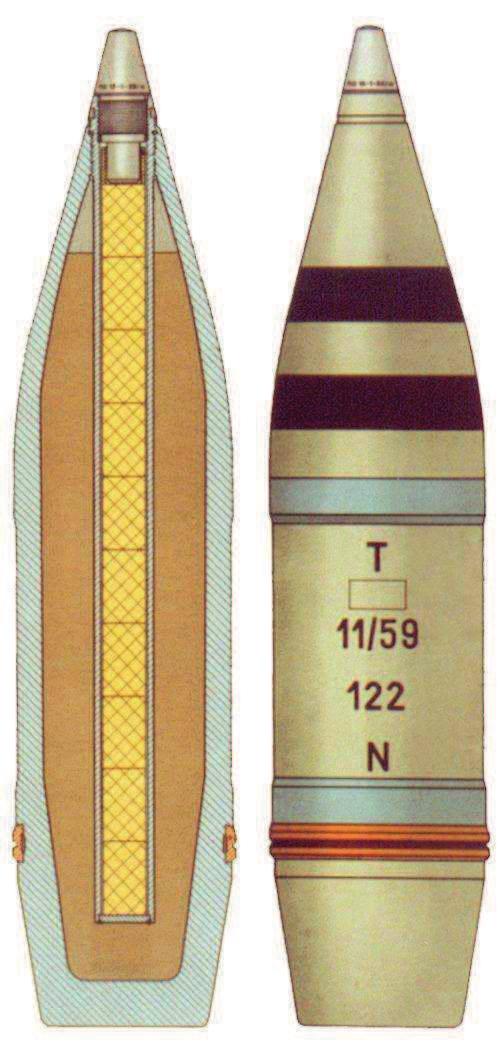

1 Soubor testových otázek ke zkouškám odborné způsobilosti žadatelů o vydání vyššího muničního průkazu NUK O MUNII, STŘELIVU VÝUŠNINÁH obrazová část 1 Střela 122 mm ED obsahuje účinnou dýmovou náplň fosfor P-4. kyselinou chlorsulfonovou (dýmovou). dýmovou slož. 1/43

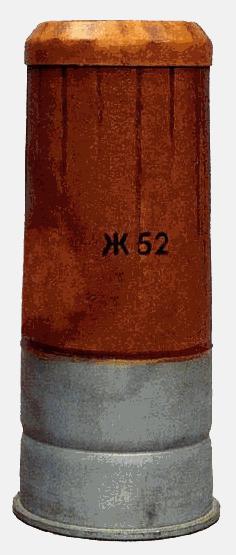

2 2 Zobrazená nábojka Ž 52 má charakter celospalitelné nábojky. polospalitelné nábojky. po výstřelu se nezmění. 2/43

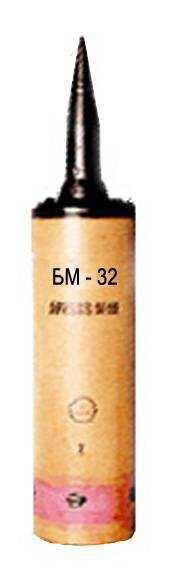

3 3 Zobrazená střela 125 mm M 32 protipancéřová podkaliberní obsahuje průbojné jádro z ochuzeného uranu tzv. DU jádro. ze slinutého karbidu wolframu. střela nemá jádro. 3/43

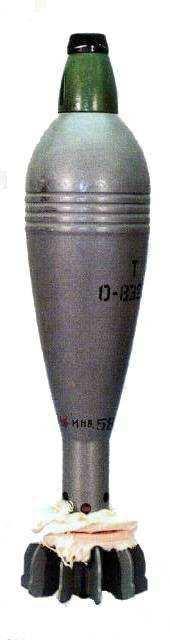

4 4 Dělostřelecká mina 82 mm O-832 sovětské výroby je plněna trhavinou T/H 60/40. T/H 40/60. TNT. 4/43

5 5 Hlavový nárazový zapalovač nz-60 v je odjišťován silou nabíhání. tlakem vzduchu za letu. až při dopadu střely. 5/43

6 6 Zobrazený zapalovač nz 11 má charakteristiku jako zapalovač hlavový, nárazový, okamžitý, se stavitelným zpožděním, maskovou jistotou, nezajištěného typu. hlavový, nárazový, okamžitý i setrvačnostní, se stavitelným zpožděním, maskovou jistotou, zajištěného typu. hlavový, nárazový, setrvačnostní, se stavitelným zpožděním maskovou jistotou, zajištěného typu. 6/43

7 7 Zobrazené náboje jsou 23 x 152 používané v ZU23 a ZSU 23-4 protiletadlových kanonech a v VYa-23 leteckých kanonech. Tříštivé střely jsou plněny trhavinou o hmotnosti RDX/l 16,3 nebo 19,6 g. TNT/l 5,7 g. Pentrit 15,8 nebo 20,1 g. 7/43

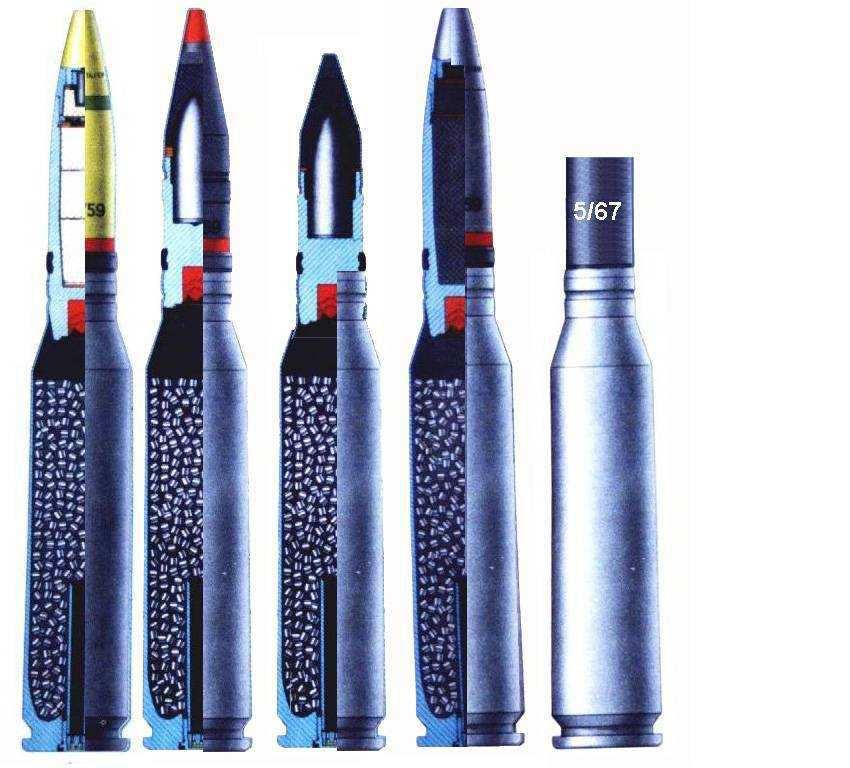

8 8 Zobrazené náboje jsou 30 mm PLdvK vz. 53, z nichž 30-JFSv-PLdvK 53 je plněn trhavinou o hmotnosti 41 g -IX g TNT. 40 g pentrit. 8/43

9 9 Zobrazený náboj 14,5 mm má funkci jako náboj tříštivo-trhavý. náboj průbojně zápalný. náboj zápalný s okamžitou funkcí. 9/43

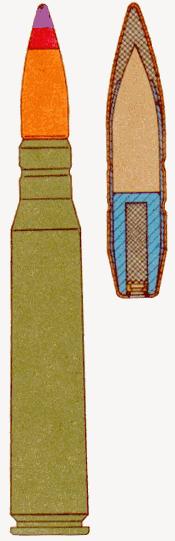

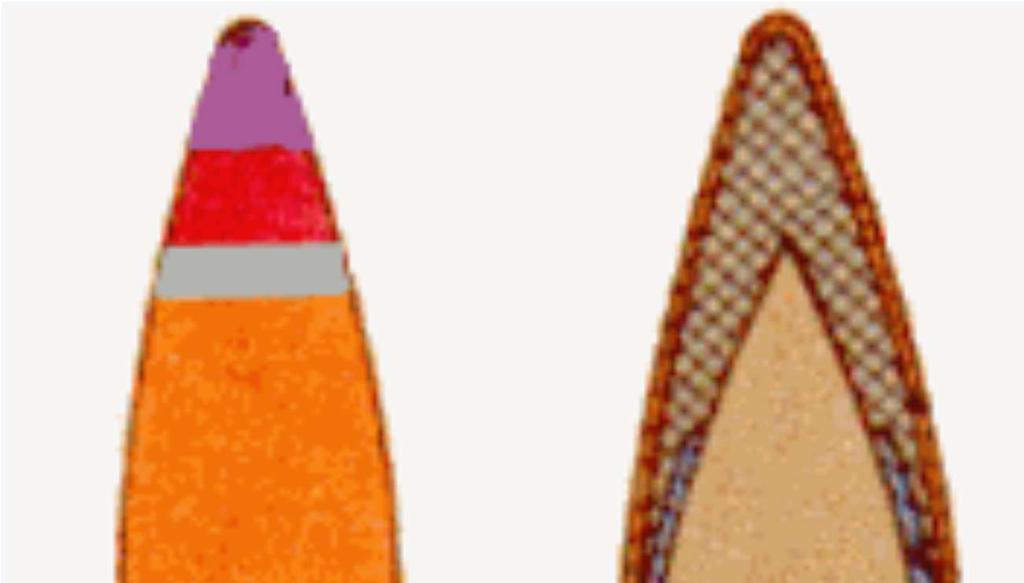

10 10 Náboj ráže 12,7 mm má charakteristiku 12,7 PZSv. 12,7 PSv. 12,7 NhSv. 10/43

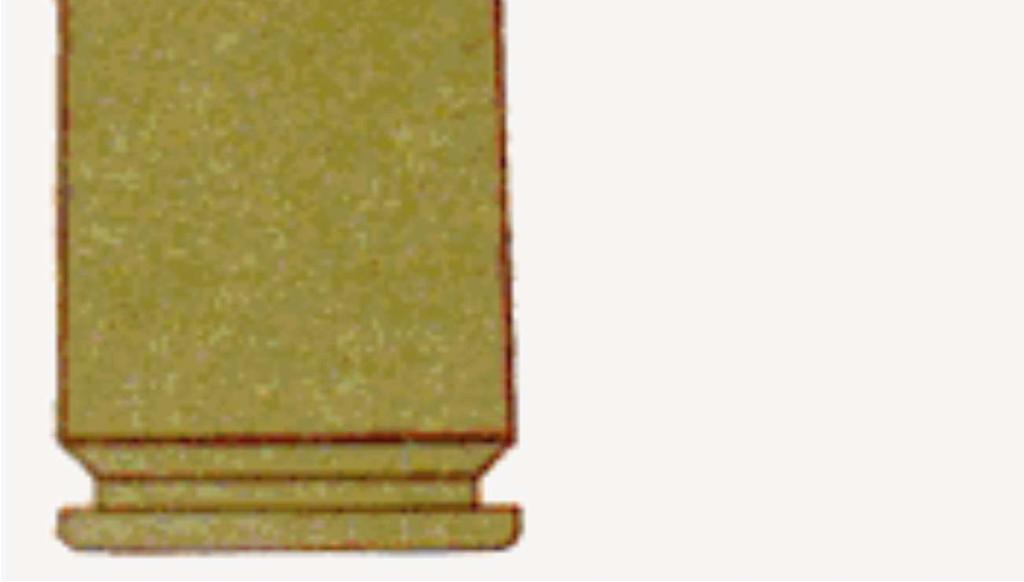

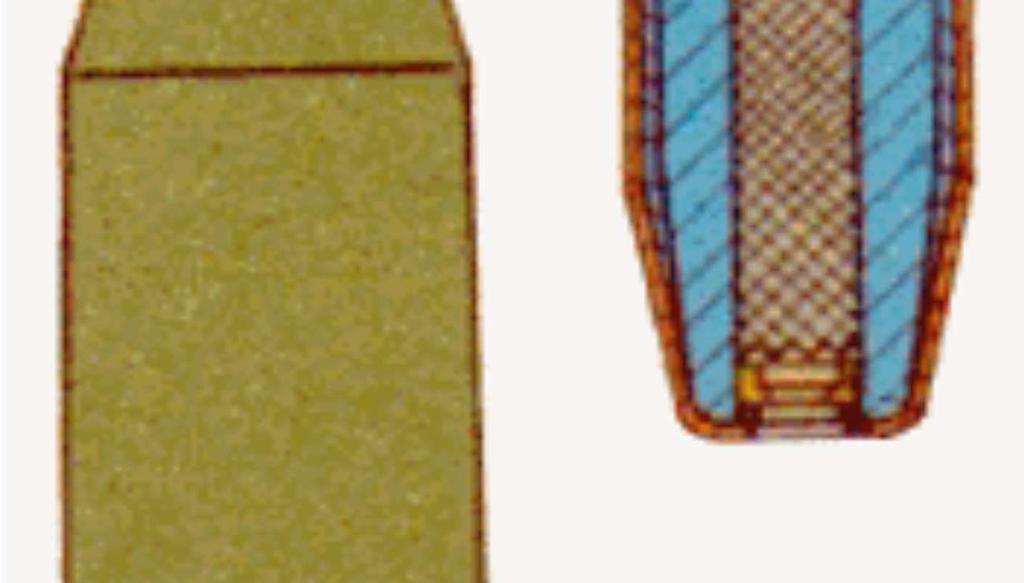

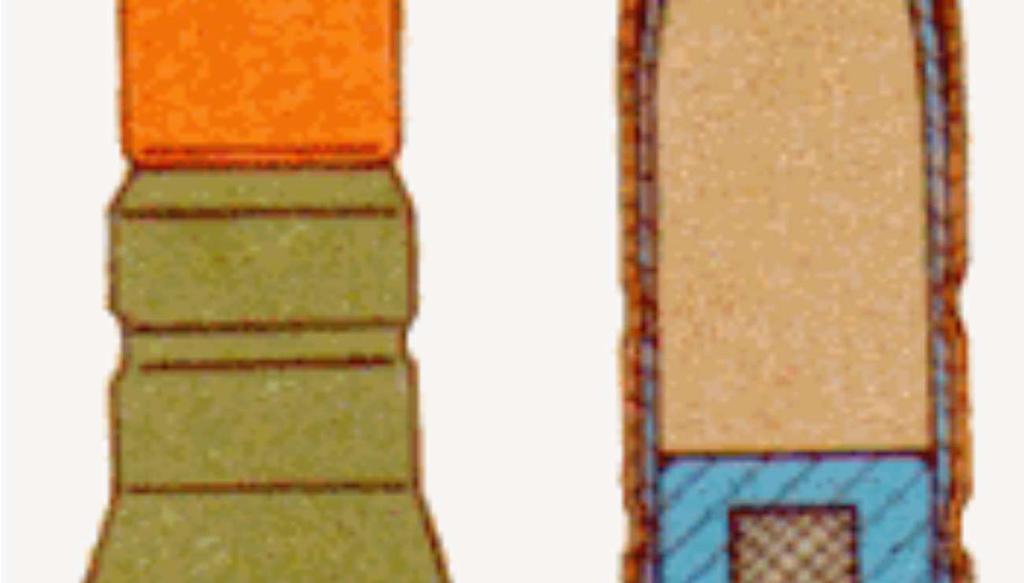

11 11 Náboj ráže 12,7 mm má charakteristiku 12,7 průbojně zápalná svítící. 12,7 průbojně svítící. 12,7 náhradní svítící. 11/43

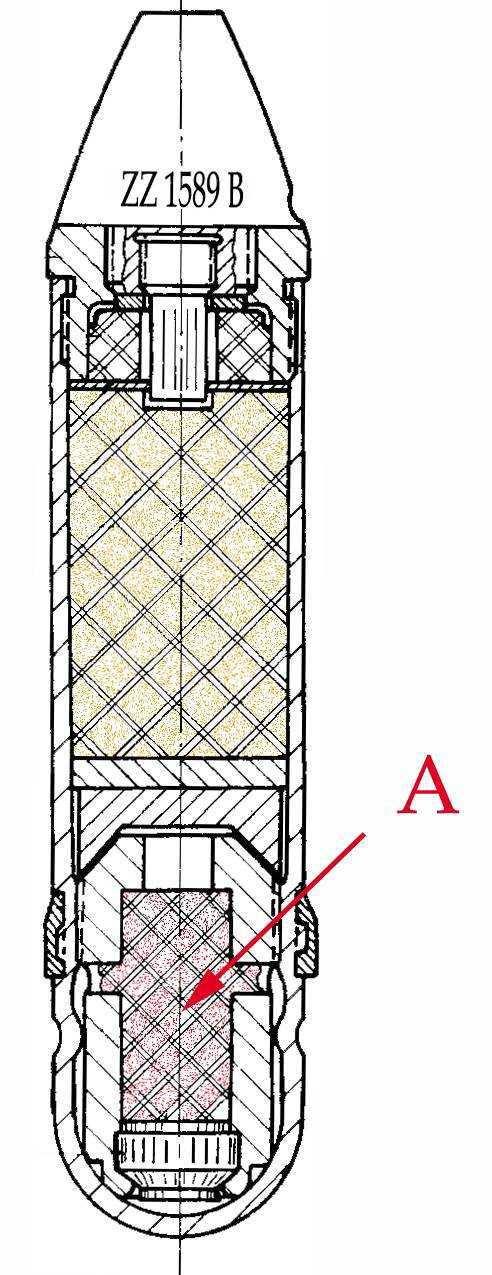

12 12 Předložený nákres 30 mm střely má písmenem označenu stopovku. zápalnou náplň. autodestrukční stopovku. 12/43

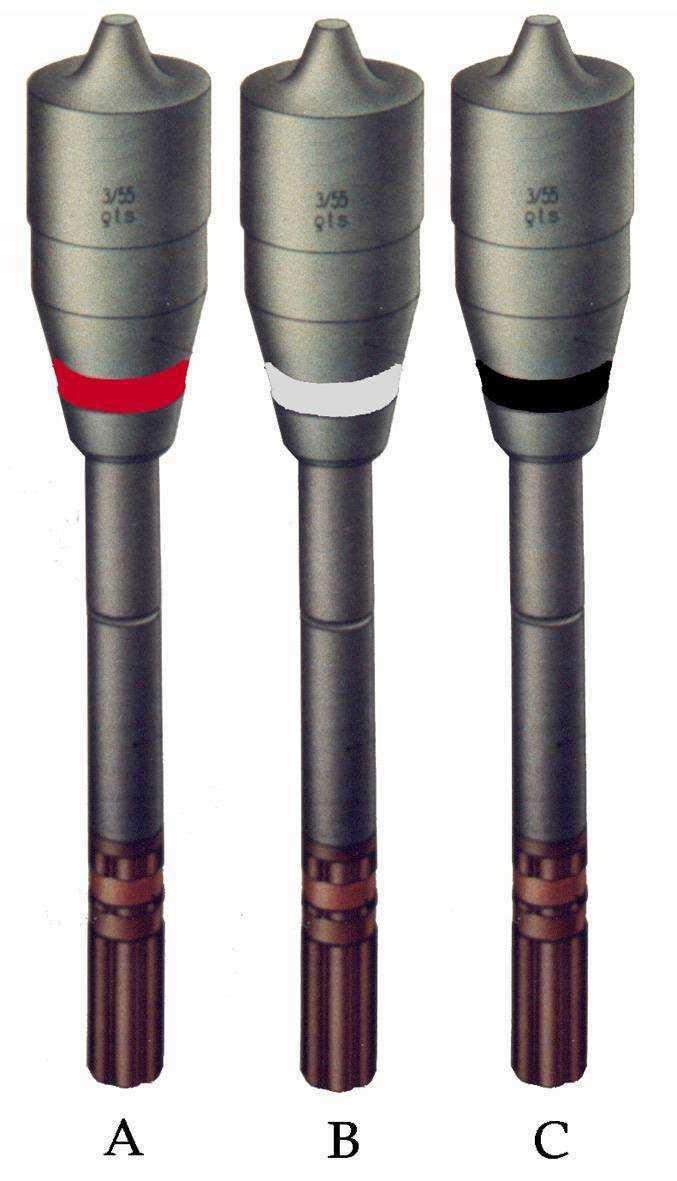

13 13 Náboje do pancéřovky 27 mají barevné značení pro ostrý náboj proužkem - červený proužek. - bílý proužek. - černý proužek. 13/43

14 14 Na obrázku je řez nábojem PG-7M pancéřovky RPG-7. PG-7 L pancéřovky RPG-7. PG-7V pancéřovky RPG Na obrázku je řez kumulativní střelou (granátem) 82 mm PrSv. T-21. RPG Kumulativní střela (granát) RPG-75 je laborována trhavinou T/H 50/50. -IX-2. -IX-1. 14/43

15 17 Kumulativní střela (granát) RPG-75 je osazena zapalovačem Z-75 a rozbuškovou pojistkou rp-75. VP-7 a dnová část VP-7. Z 1 a rozbuškovou pojistkou rp /43

16 18 Náboj kumulativní PG 15 V je ráže 81 mm. 73 mm. 68 mm. 16/43

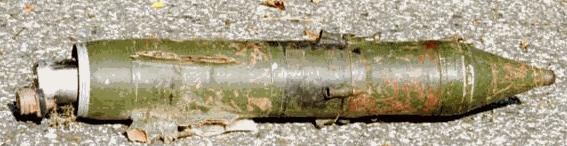

17 19 Reaktivní střela PG 9 ráže 73 mm má náplň trhaviny o hmotnosti 322 g -IX g -IX g H /43

18 20 Vývoj této zbraně byl zahájen v roce 1961, byla mnohokrát modernizována až do stavu tandemové kumulativní hlavice. Na obrázku je protitanková řízená střela 9M111 (Fagot). protitanková řízená střela 9M113 (Konkurz). protitanková řízená střela 9M14 (Maljutka). 21 Protitanková řízená střela 9 M 14 P1 Maljutka má náplň trhaviny GEKFOL. OKTOL (TNT+HMX). OKFOL (95% HMX, 5 % vosk). 18/43

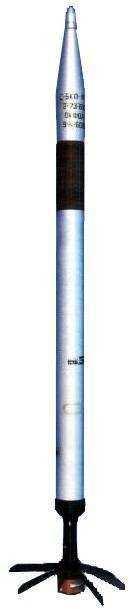

19 22 Letecká raketová střela S-5K (-5K) má náplň trhaviny -IX-2. -IX-1. TNT. 19/43

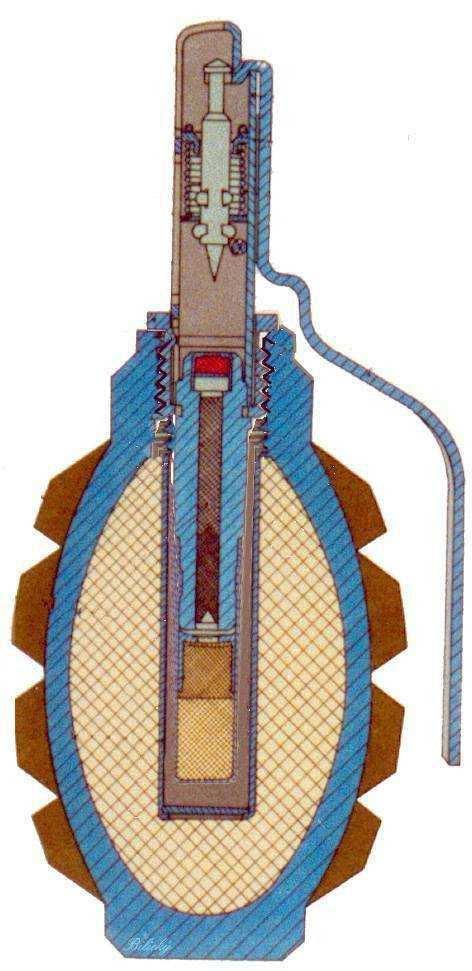

20 23 Zobrazený řez ručního obranného granátu F 1, který obsahuje trhavinu o hmotnosti g lisovaného krupičkového TNT. 36 g litého TNT. 80 g hexogenu. 20/43

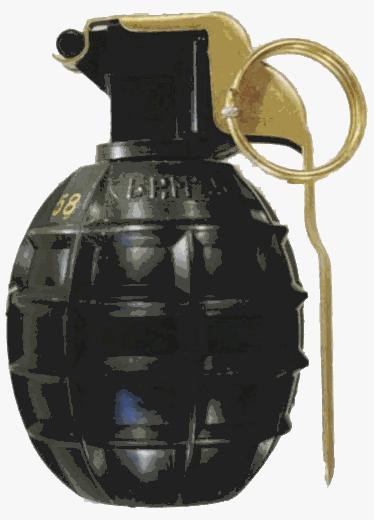

21 24 Na obrázku je granát БRM-75 jugoslávské výroby, který obsahuje 51 g plastické trhaviny SEMTEX H. 35 g prům. plastické trhaviny Vitezit g TNT. 21/43

22 25 Sovětská protitanková mina TM- 62M obsahuje 7,2 kg TNT. 5 kg T/H 50/50. 6,1 kg Hexogen. 22/43

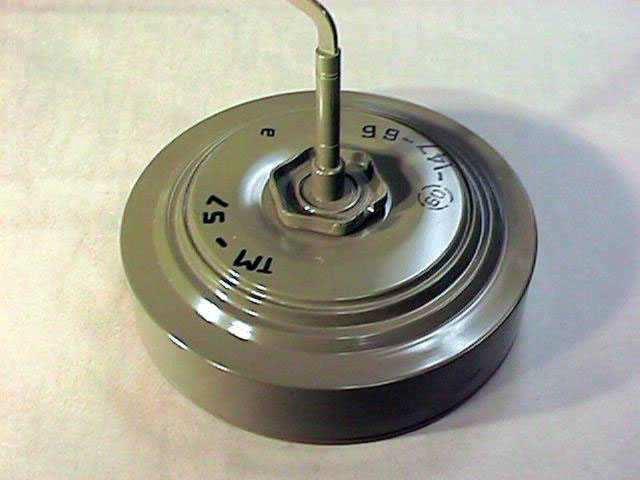

23 26 Sovětská kovová protitanková mina TM-57 byla jednou z prvních používaných na územích VVP v Československu. Minu na obrázku aktivuje tlak v ohybu 21 kg a rozněcovač iniciuje množství 6,34 kg TNT. 50 kg a rozněcovač iniciuje množství 5,22 kg TNT. 59 kg a rozněcovač iniciuje množství 8,11 kg TNT. 23/43

24 27 Zobrazený výbušný ženijní prostředek Окопный заряд О3-1 se používá zejména k budování okopu střelce ve zkráceném čase v zamrzlých půdách, ke zkypření tvrdé půdy apod. k provádění průchodu minovým polem. k zaminování komunikací kladením z vrtulníku. 24/43

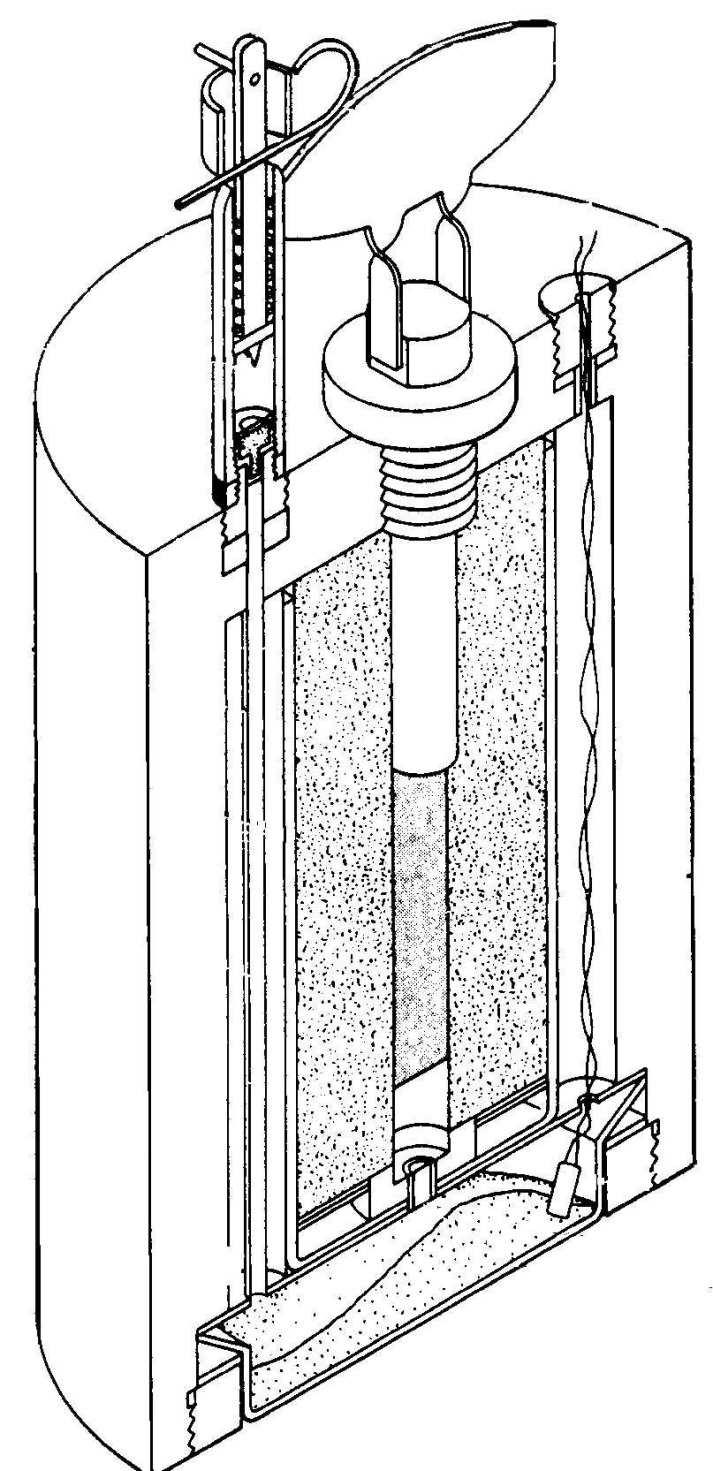

25 28 Zobrazená protipěchotní mina OЗM - 3 (OZM-3) má nálož o hmotnosti 75 g TNT a 6 g černého prachu. 300 g TNT a 10 g černého prachu. 250 g TNT a 20 g černého prachu. 25/43

26 29 Má zobrazená protitanková mina příslušný rozněcovač? no, rozněcovač je příslušný k mině ТМ 62-П2. Ne, k mině přísluší rozněcovač МВП-62М. Ne, k mině přísluší rozněcovač МВН /43

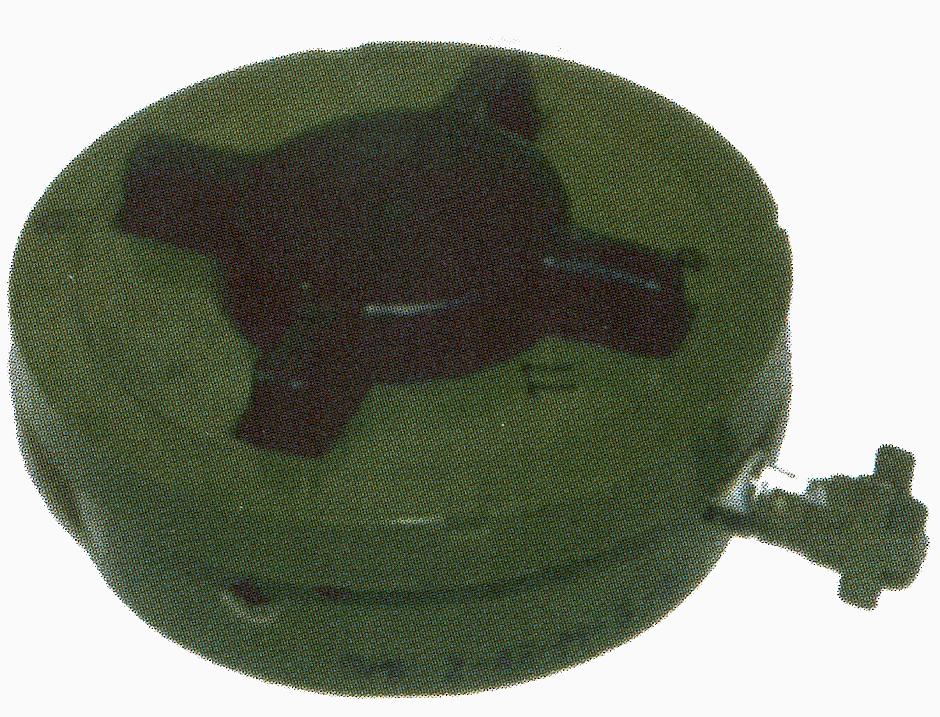

27 30 Zobrazená protipěchotní mina ПМН-2 ohrožuje při výbuchu v okruhu až m ocelovými fragmenty m tlakovou vlnou m plastovými střepinami. 27/43

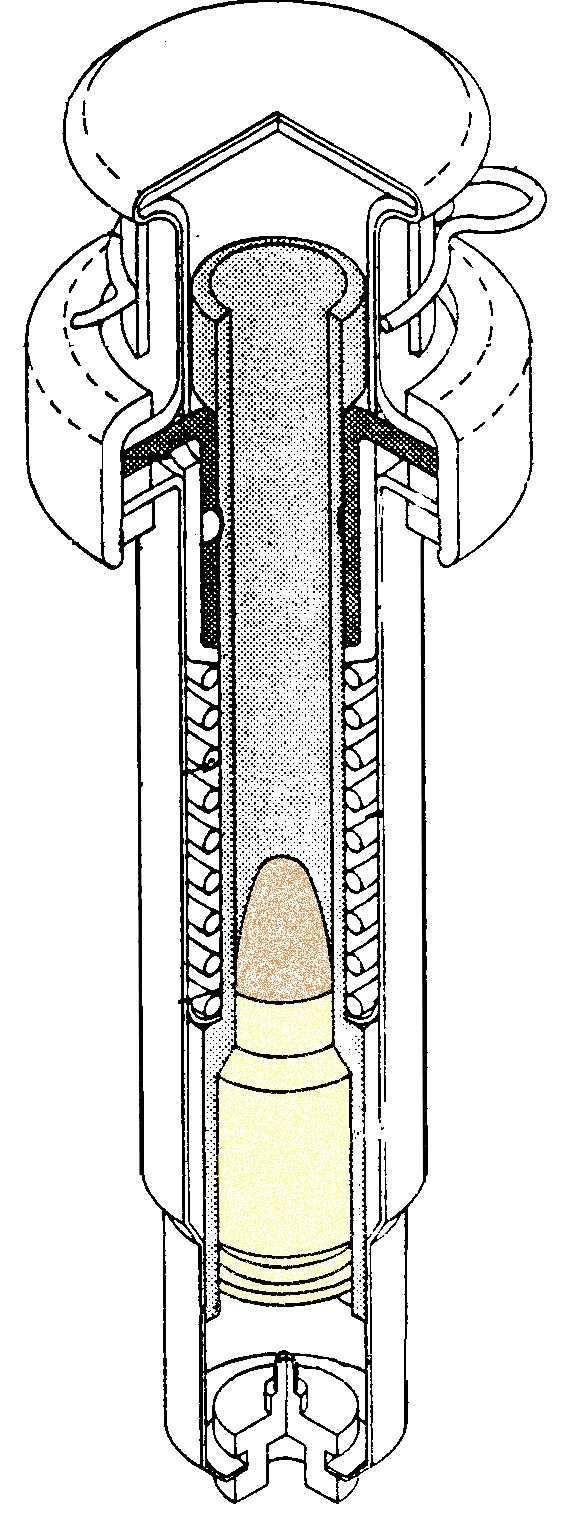

28 31 Zobrazená protipěchotní mina ПМП (PMP) je opatřena zraňujícím prostředkem, který je 75 g černého prachu iniciován střelou ráže 7,65 mm. nábojem ráže 7,62 mm. nábojem ráže 5,45 mm. 28/43

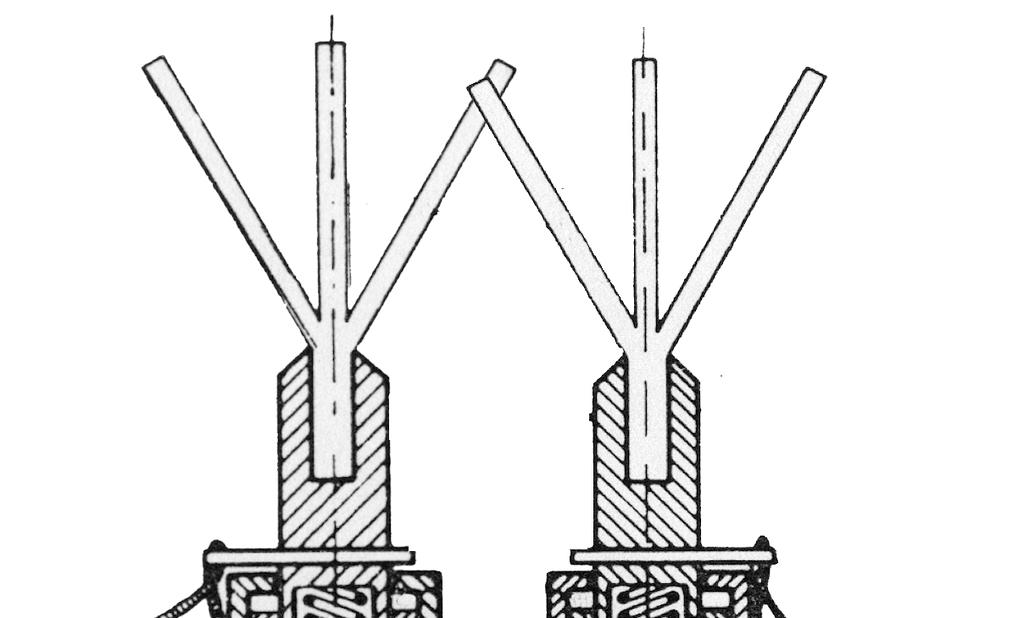

29 32 Zobrazené rozněcovače Ro 8 II. a Ro 8 jsou kovové mechanické tlakové i tahové okamžité. kovové mechanické tahové zpožděné. kovové mechanické tlakové okamžité. 29/43

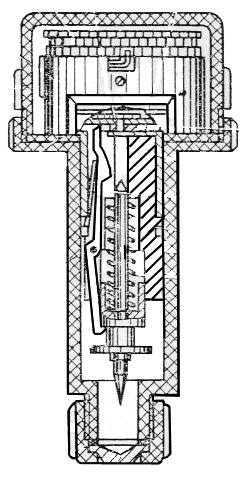

30 33 Zobrazený rozněcovač sovětské výroby ЧМВ 16 je rozněcovač časový do 16 hodin. 16 dní. 16 minut. 30/43

31 34 Signální prostředky vystřelované z ruky mají několik různých ráží a funkcí. Zobrazený prostředek je osvětlovacím prostředkem 40 ROs. osvětlovacím prostředkem bez padáčku. signálním prostředkem k vyhlášení chemického poplachu. 31/43

32 35 Signální náboj 26,5 mm je červený déšť. červený s jednou světlicí. oranžový dým. 32/43

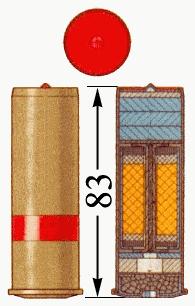

33 36 Signální náboj 26,5 mm je červený dým. červený s jednou světlicí. červený déšť. 33/43

34 37 Signální náboj 26,5 - sig - Š má obsah černou dýmovou slož. černý prach. výbuškovou slož. 34/43

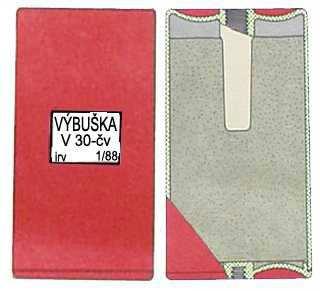

35 38 Výbuška V 30 se iniciuje třecím zapalovačem TZ-2 na dálku (odstupně) nebo el. palníkem. třecím zapalovačem TZ - M na dálku (odstupně) nebo elektrickým pyrotechnickým iniciátorem. elektrickou rozbuškou. 35/43

36 39 Zobrazené iniciátory, které se používají zejména u zapalovačů a rozněcovačů, které nemají vlastní zápalku nebo roznětku nazýváme zápalky. rozbušky kombinované. roznětky. 36/43

37 40 Zobrazený iniciátor může jako primární náplň obsahovat tricinát olovnatý, azid olovnatý. TNT nebo RDX. černý prach. 37/43

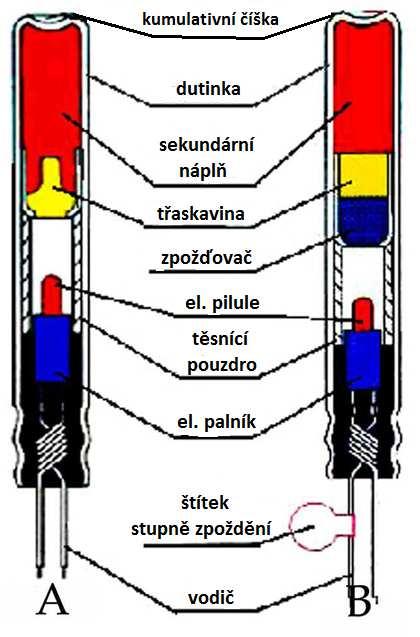

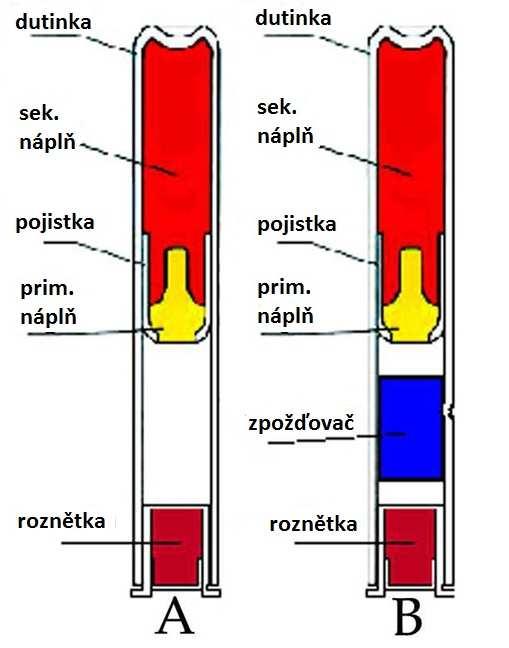

38 41 U zobrazené dvojice iniciátorů se pod písmenem nachází elektrický pyrotechnický iniciátor okamžitý. elektrická časová rozbuška. elektrická mžiková rozbuška. 38/43

39 42 U zobrazené dvojice iniciátorů je iniciace provedena elektrickým výbojem. rozžhavením odporového vodiče palníku, přičemž dojde k zažehnutí třaskaviny nebo zpožďovače. rozžhavením odporového vodiče palníku, přičemž dojde k zažehnutí zápalné směsi pilule palníku, která iniciuje třaskavinu nebo zpožďovač. 39/43

40 43 Zobrazená roznětka označená písmenem D je třecí. nápichová časová. nápichová okamžitá. 40/43

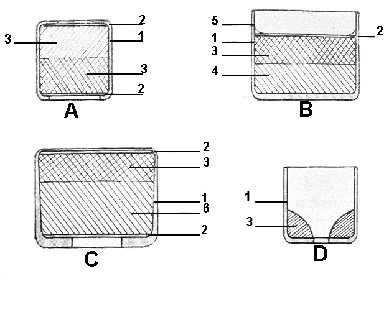

41 44 Zobrazené roznětky mají slož (na obrázcích označenou č. 3) na bázi třaskavé rtuti, sirníku antimonitého, chlorečnanu draselného, na bázi tetrazen-tricinát atd. střelivin, zejména černého prachu. nejcitlivějších trhavin. 41/43

42 45 Patří zobrazené řezy ke skupině iniciátorů? Ne, jsou to kapsle do střeliva. no, jedná se o zápalky, které jsou součástí nábojnic a zápalkových šroubů. no, jsou to nárazové roznětky pro náboje do pěchotních zbraní. 42/43

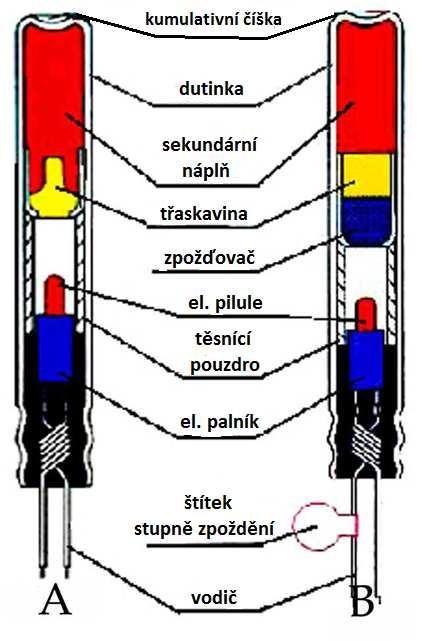

43 46 U zobrazené dvojice iniciátorů se pod písmenem nachází elektrický pyrotechnický iniciátor okamžitý. elektrická časová rozbuška. elektrická mžiková rozbuška. 43/43
