MF 3600 TTT Beauvais Jean-Baptiste GAUTIER prodejce

Transkript

1

2 MF 3600 TTT Beauvais Jean-Baptiste GAUTIER prodejce

3 Souhrn Informace o produktu V S F GE Víceúčelové nakládací zařízení Informace o konkurenčních produktech New Holland / Case Same / Deutz Fahr John Deere Claas Landini / CorMick Závěr

4 Agritalia v číslech Továrna Továrna Agritalia v Rovigo : ROVIGO - Součást Carraro Spa - Vzdálená 1 hodinu na jih od Benátek zaměstnanců - produkce traktorů ročně

5 Základní informace Prostorná, komfortní kabina Nebo moderní, komfortní plošina Nový motor AGCO SISU POWER: moderní a výkonný Koncepce SUPERTURN (V,S, F a GE): Aţ 62 l/min dodávaných k ventilů, vnějšího okruhu Aţ 5 ventilů vnějšího okruhu Vzadu a uprostřed montované ventily vnějšího okruhu Naprosto dokonalé manévrovací schopnosti Převodovka s 12 nebo 24 převodovými stupni PowerShuttle / SpeedShift

6 MF kw / 102 hp MF kw / 102 hp MF kw / 102 hp 90 MF kw / 84 hp MF kw / 94 hp MF kw / 84 hp MF kw / 94 hp MF kw / 84 hp MF kw / 94 hp MF kw / 84 hp 80 MF kw / 80 hp MF kw / 80 hp MF kw / 80 hp MF kw / 80 hp 70 MF kw / 69 hp MF kw / 69 hp MF kw / 69 hp MF kw / 69 hp 60 Max. výkon (hp) MF 3600 V MF 3600 S MF 3600 F MF 3600 GE

7 Základní informace Informace o produktu Rozměry Motor Převodovka Kabina Hydraulická soustava Komfort Manévrovací schopnosti Konstrukce

8 Rozměry Úzký vinohrad Nízké sady Široký sad Velký sad V GE S F GE + kabina: Střední vinohrad IDEÁLNÍ ŠÍŘKY TRAKTORU Vhodné rozměry pro specifické požadavky a podmínky plodin

9 Hustá výsadba: Typ vinice Exclusif V : Šířka kabiny mm: největší kabina na trhu Minimální šířka mm Vynikající manévrovací schopnosti: Super Turn Velký rozvor náprav mm: dokonalá stabilita Pevný blatník Dokonalý traktor pro tradiční vinohrady s hustou výsadbou a roztečí řádků 1,80-2,20 m

10 Nízké sady: Verze Ground Effect Exclusif GE : GE modely = verze S + kabina V Velmi malá celková výška: 605 mm od osy zadní nápravy Rychlost až 42 km/h s pneumatikami 420/70 R24 Momentálně pouze s převodovkami 12x12 / 24x24 Pevné blatníky Upravené ovládací prvky RHS Kratší páka volby směru jízdy Plošší volant Nastavitelné blatníky pro pneumatiky 20 a 24 tires (montované u výrobce) Dokonalý traktor pro práci pod nízkými stromy, ve sklenících, v baldachýnových vinicích nebo sadech / broskvoně / stolní hrozny / kiwi / růstových sektorech

11 Střední réva: Speciální verze Exclusif S : Velká kabina mm: komfort / výhled Minimální šířka mm Vynikající manévrovací schopnosti: super malý poloměr otáčení Velký rozvor náprav mm pro dokonalou stabilitu Pevné blatníky Možnost víceúčelového čelního nakladače Dokonalý traktor pro otevřené vinohrady s roztečí řádků 2,0-2,5 m.

12 Velká réva Verze pro ovocnářství Exclusif F: Velká kabina mm: komfort / výhled Minimální šířka mm Velký rozvor náprav mm: vynikající stabilita Nízko položené těžiště / široký rozchod kol a široké pneumatiky Stabilita na svahu Malá celková výška 2,30 až 2,35 m: snadný vjezd do budov Přední blatníky K dispozici závěs pro jednonápravový přívěs Dokonalý traktor pro extenzivní vinohrady a ovocné sady s roztečí řádků 2,5-3,0 m.

13 Rozměry V GE + kabina GE S F Vnější šířka mezi blatníky (mm) Rozměry blatníků: Bez blatníků 80 mm 160 mm V mm mm GE S F Nastavitelná šířka

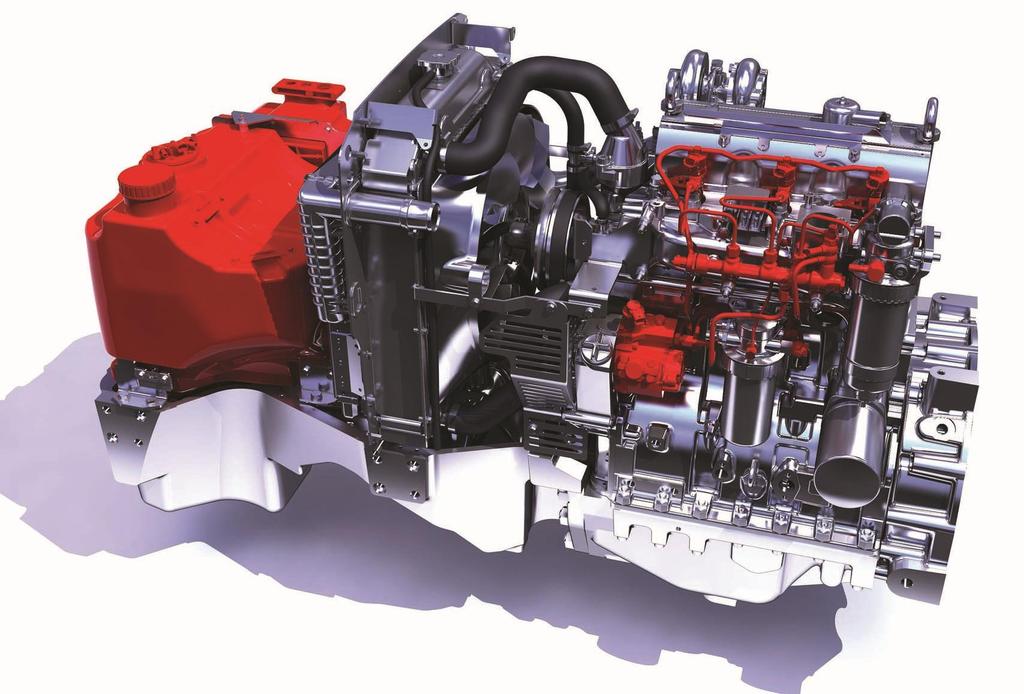

14 Motor

15 Motor Typ MF 3625 MF 3635 MF 3640 MF 3650 MF 3660 Motor AGCO Sisu Power 33 DTA 33 CTA Počet válců/objem (cm3) 3/ /3 300 Vrtání / zdvih 108/ /120 Typ vstřikování paliva Mechanický Common rail (vysokotlaký zásobník paliva) Počet ventilů 6 6 Max. výkon při otáčkách (hp) 69 * 80 * Max. točivý moment (Nm při otáčkách /min) Objem palivové nádrže (l) 64 l 64 l Sání Turbodmychadlo a chladič plnicího vzduchu Turbodmychadlo s chladičem plnicího vzduchu Stupeň regulace emisí Tier III Tier III Max. výkon při otáčkách /min

16 Motor Common Rail Výkon Výkon Rozšíření pracovního rozsahu motoru směrem k nižším otáčkám Citlivé reakce při libovolném zatížení nebo otáčkách Maximální výkon při otáčkách motoru /min Otáčky vývodového hřídele 540 / /min při otáčkách motoru /min Otáčky vývodového hřídele 540 1/min při otáčkách motoru /min v hospodárném reţimu Nová řada MF 3660 Předchozí řada MF 3655

17 Motor Common Rail Točivý moment Točivý moment Točivý moment vyšší až o 13 % Pedál dodávky paliva reguluje otáčky motoru a pracuje s točivým momentem (úspora paliva / nižší hladina hluku). Otáčky vývodového hřídele 540 1/min při otáčkách motoru /min v hospodárném reţimu Nová řada MF 3660 Předchozí řada MF 3655

18 Motor Common Rail Spotřeba paliva Spotřeba paliva Vysoký tlak + atomizace paliva = účinnější spalování Úsporné motory při otáčkách /min Vysokotlaký zásobník paliva ( bar) dodává palivo pod přesně stejným tlakem ke všem vstřikovačům Dokonalejší dávkování vzduchu a paliva - dodávka správných množství ve správnou dobu Nová řada MF 3660 Předchozí řada MF 3655

19 Motor Common Rail Hlavní výhody: Nižší hluk Menší vibrace Nižší znečistění Větší točivý moment Vyšší výkon Paměť otáček motoru Vyšší přesnost Vyšší citlivost Nižší spotřeba paliva Větší a plynulejší zrychlení Vysoká výkonnost Motor s vysokotlakým zásobníkem paliva poskytuje větší tahovou sílu při nízkých otáčkách motoru pro dosažení vynikající hospodárnosti a vysoké výkonnosti

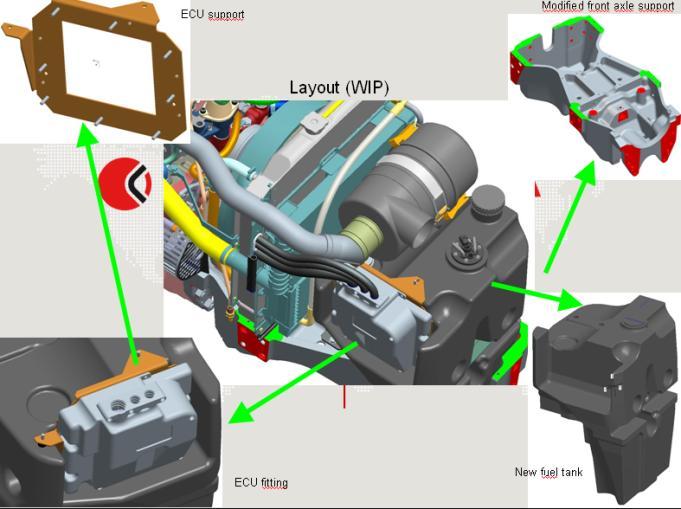

20 Motor Common Rail Drţák jednotky ECU Schéma (WIP) Montáţ jednotky ECU Nová palivová nádrţ

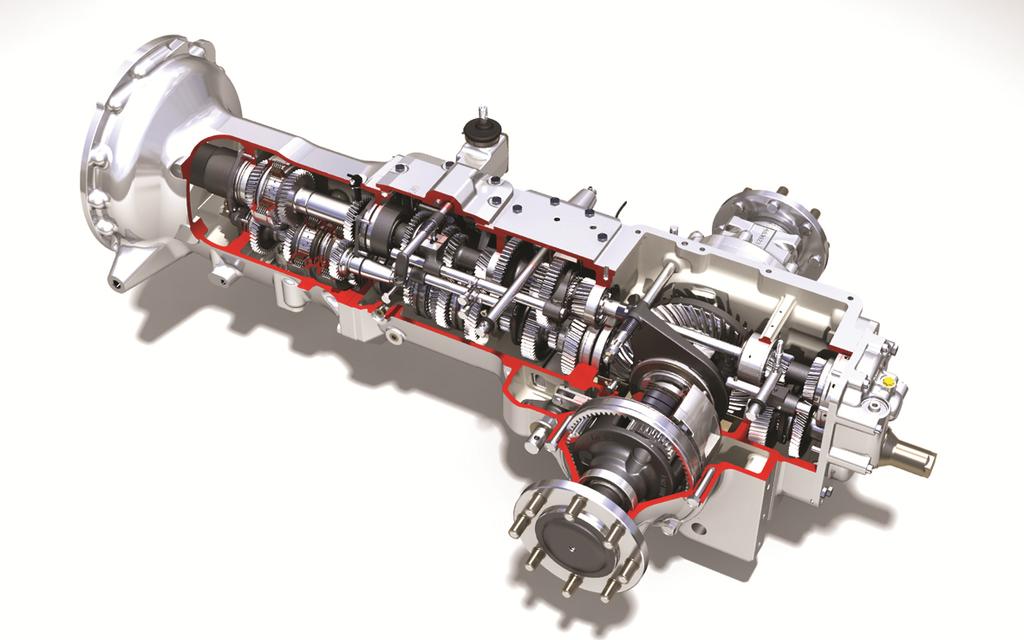

21 Převodovka

22 Převodovka Větší výběr spolehlivých převodovek a funkcí, které zvyšují jízdní komfort a kontrolu nad traktorem Převodovka 12x12 24x24 mechanická 24x24 SpeedShift NOVÁ 24x12 Powershuttle + Speedshift 3 rozsahy převodů 4 synchronizované rychlostní stupně X X X X Účinná a výkonná převodovka Rozdělená převodovka zajíc / želva Změna směru jízdy - Mechanická Mechanick á Elektrohydraulická Elektrohydraulická Mechanická Mechanická Elektrohydraulická Ergonomicky rozmístěné ovládací prvky Spínač funkce Comfort control MF 3625 MF 3635 MF 3640 VSFGE VSFGE VSFGE NEDODÁVÁ SE Tlačítko vypnutí spojky Speedshift: Horní / dolní rozsah převodů MF 3650 SFGE * MF 3660 SFGE Nová převodovka 24x12 není k dispozici pro modely GE s plošinou řidiče.

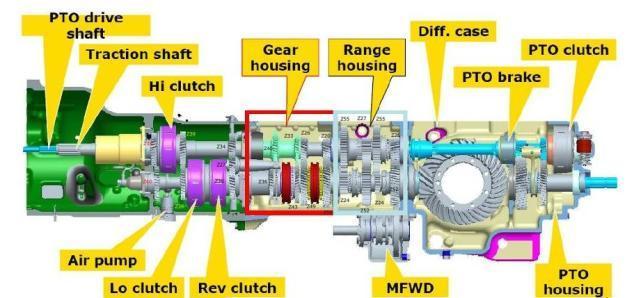

23 Převodovka nová 24x12 Převodovka Powershuttle Převodovka Powershuttle nové generace Nová převodovka Speedshift kompatibilní s řazením směru jízdy pod zatíţením Převodovka 24x12 = 4 rychlostní stupně ; 3 rozsahy převodů ; 2 stupně speedshift Vyšší účinnost při nižších okolních teplotách Zcela nový design zlepšuje reakci, spolehlivost a komfort při jízdě. Zdokonaluje účinnost a rychlost řazení PowerShuttle. Hnací hřídel výv. hřídele Hnací hřídel Spojka horního rozsahu Skříň hlavní převodovky Skříň diferenciálu Skříň pomocné Spojka výv. hřídele převodovky Brzda výv. hřídele Nová převodovka Powershuttle Nová PowerShuttle 24x12 x Nový software x 3 vícelamelové elektronicky řízení spojky v olejové lázni X Vzduch. čerp. Spojka dolního rozsahu Spojka jízdy vzad Pohon přední nápravy. Skříň výv. hřídele Verze V: 30 km/h Verze S/F/GE: 40 km/h x x

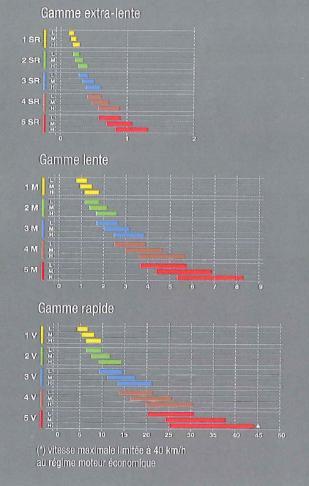

24 Převodovka nová 24x12 Rozsah pro práci na poli 8 převodových stupňů bez použití pedálu spojky v režimu přepravy pro pojezdové rychlosti 7 40 km/h* * U verze V 30 km/h 8 převodových stupňů bez použití pedálu spojky v režimu práce na poli pro pojezdové rychlosti 3 10 km/h* 8 převodových stupňů bez použití pedálu spojky pro páce při nízkých pojezdových rychlostech, například při práci s rotačními bránami. Tabulka rychlostí převodovky SpeedShift 24x12 Více než 8 převodových stupňů v rozsahu pojezdových rychlostí 4-12 km/h

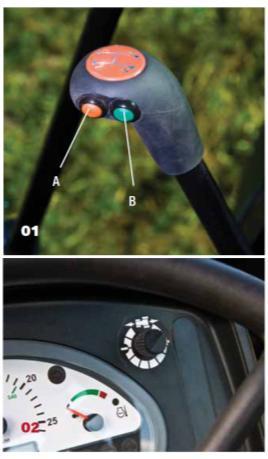

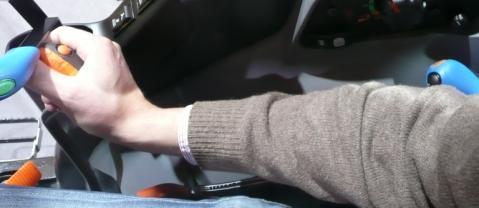

25 Převodovka nová 24x12 Převodovka Powershuttle Tlačítko vypnutí spojky Tlačítko vypnutí spojky na řadicí páce lze používat pro mechanickou změnu převodového stupně, při rozjíždění nebo zastavení traktoru Rozdělená převodovka Až osm převodových stupňů řazených bez použití pedálu spojky Comfort Control Tato funkce umožňuje řidiči nastavit stupeň agresivity změny směru jízdy přesně podle požadavků prováděné činnosti Jednoduše si přizpůsobte rychlost řazení PowerShuttle svým potřebám Plynulá a rychlá změna směru jízdy

26 Kabina

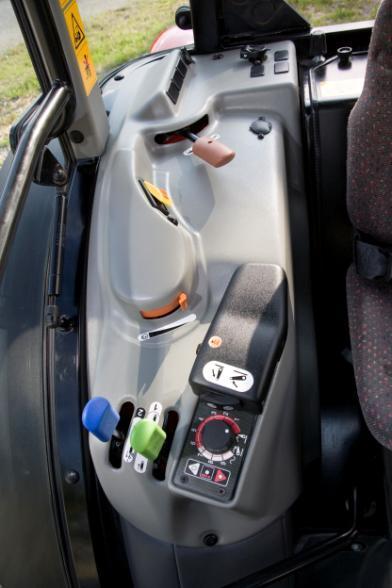

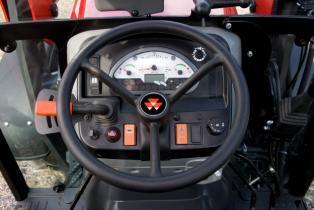

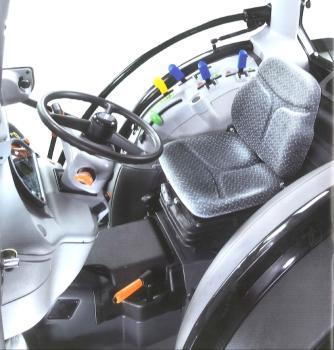

27 Kabina Prostorná kabina řidiče Snadná obsluha Ergonomické a logické rozmístění ovládacích prvků Ergonomický design (nové spínače a páky) Široké zadní okno Dokonalý výhled vzad: zakřivená zadní boční okna Úzké sloupky kabiny Nízký kryt motoru Dostatečný prostor pro nohy Zvýšené čalounění střechy

28 Kabina Vyztužený rám dveří Nízká hladina hluku Široký úhel otevření dveří Dobrý přístup do kabiny Velká prosklená plocha Přední otvíratelné čelní sklo Široké zadní okno Snadný přístup k filtrům vzduchu v kabině Široké nástupní schody Nové svislé výfukové potrubí Nový kryt hydraulické soustavy

29 Kabina Špičkový prostor a komfort kabiny ve své třídě Široký úhel výhledu Nastavitelná poloha světel (předních a zadních) Nejprostornější kabina na trhu Výborný výhled při práci s čelním nakládacím zařízením Snížená kapota Dlouhá kabina Účinná soustava klimatizace Vhodné rozmístění větracích průduchů Příprava pro radiopřijímač

30 Design Velmi přitažlivý design Jedinečný a průbojný Výklopná jednodílná kapota Moderní, jedinečná s účelová konstrukce

31 Hydraulická soustava Řada speciálních traktorů MF konfigurace hydrogenerátorů Typ hydrogenerátoru Řízení / nezávislý vývodový hřídel PowerShuttle Speedshift / pohon přední nápravy Závěr diferenciálu Zadní závěs Zadní ventily vnějšího okruhu Uprostřed montované ventily vnějšího okruhu Standardní průtok Zdvojený hydrogenerátor Zvýšený průtok Zdvojený hydrogenerátor Zvýšený průtok Trojitý hydrogenerátor 21l/min 48l/min 62l/min 31l/min Nedodává se 31l/min * Průtok lze kombinovat pro práci se zadním závěsem a zadními ventily vnějšího okruhu Typ MF 3625 MF 3635 MF 3640 MF 3650 MF 3660 Řízení / nezávislý vývodový hřídel / Přední hnací náprava 21 litrů Přídavný průtok 48 litrů 62 litrů Přídavný průtok 62 litrů s 2 hydrogenerátory 62 litrů ve standardní verzi u typů: MF 3640/MF 3650/MF 3660 K dispozici trojitý hydrogenerátor Vynikající průtok pro ovládání nářadí jakéhokoliv typu Uprostřed umístěné přípojky pro práci se speciálními čelně nesenými nářadími

32 Hydraulická soustava Speciální řada MF 3600 s vyrovnáváním závěsu s omezovacími táhly Ovládání Vyrovnávání Omezovací táhla Mechanické ovládání hydraulické soustavy Elektrohydraulické ovládání Elektrohydraulické ovládání vyrovnávání a boční posuv: Velmi přesné ovládání závěsu Nové spínače

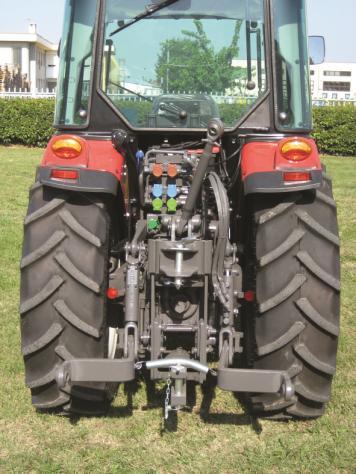

33 Zadní závěs Hydraulická soustava - zadní závěs Kapacita zvedání kg Ovládání závěsu Mechanické (snímání zatížení horní vzpěry) Elektronické řízení závěsu ELC Snadná, jednoduchá obsluha Vynikající ergonomie Třípolohový přepínač Rychlé spouštění Přesnost Zvedne i ta největší nářadí

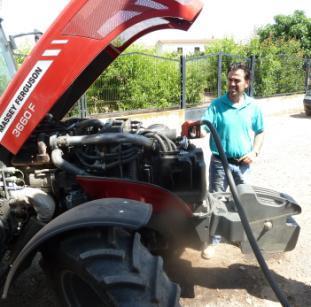

34 Údrţba Snadný přístup při údržbě Jednodílná výklopná kapota Levá strana motoru Filtr oleje Kontrolní měrka hladiny oleje Plnicí otvor oleje Přední část motoru Filtr vzduchu chladiče Chladiče Plnicí otvor paliva

35 Manévrovací schopnosti Velmi malý poloměr otáčení Součástí standardní výbavy u verze VSFGE Výjimečné schopnosti otáčení Nosný drţák přední nápravy Úhel natočení předních kol: více než 55 Chladiče Volná konstrukce držáku přední nápravy Štíhlý profil Malá délka motoru Chladič motoru v přední části Motor AGCO SISU POWER Zjednodušená geometrie řízení Dlouhý rozvor náprav (2,150 m) zajišťuje dostatečnou stabilitu a tahovou sílu SuperTurn : Jednoduše vynikající!

36 Otáčky vývodového hřídele Hydraulická spojka nezávislého vývodového hřídele Mechanická volba počtu otáček 540/540 E Paměť otáček motoru udržuje konstantní otáčky vývodového hřídele: nářadí pracují lépe a déle vydrží Otáčky vývodového hřídele V GE S F /540 E 540/ /540 E + pohon od pojezdových kol 540/ pohon od pojezdových kol Větší výběr vývodových hřídelů

37 Otáčky vývodového hřídele EAME PTO rozdělení distribution výv. EAME hřídelů E 540/ /1000, ex,sh. 540/540E/GS 540/1000/GS 540/540E jsou preferované otáčky vývodového hřídele na evropských trzích

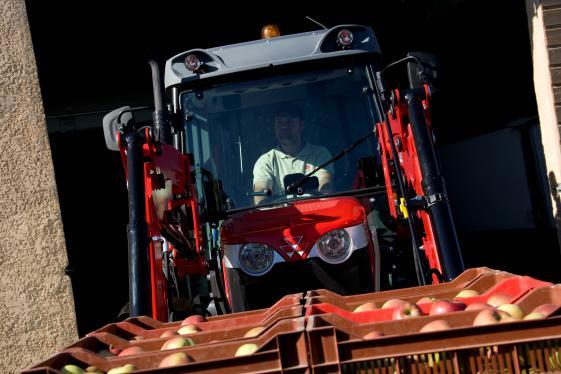

38 Nové víceúčelové nakládací zařízení: verze MF 3600 S/F/A Nová řada MF 900 MF 3600 Víceúčelové nakládací zařízení Verze S / F Verze A* Neparalelní Nová řada MF 905 Nová řada MF 906 X X Paralelní Nová řada MF 915 Nová řada MF 916 X X * Pomocný rám MF 3600 nelze pouţívat s vodorovným výfukovým potrubím.

39 Nové víceúčelové nakládací zařízení: verze MF 3600 S/F/A 4 nové modely navrţené pro verze S,F a standardní verzi (A) traktorů MF 3600 Výběr ze 2 paralelních a 2 neparalelních modelů Nový speciální design pro řadu MF 3600 Vysoká výkonnost díky inovativnímu designu a moderních, čistých tvarů Nová čistá a spolehlivá konstrukce Zlepšený výhled řidiče Nová třetí funkce Nový mechanické odpružení pro přepravu Široký výběr nářadí přesně podle vašich potřeb Kompletní škála nářadí

40 Můţeme vyrazit na pole...

41 Hlavní aplikace Kultivátor Rosič Přeprava Ţací stroj

42 Hlavní aplikace Kultivátor Velký točivý moment při nízkých otáčkách motoru Vysoký výkon Konstantní pojezdová rychlost vpřed Uloţení otáček motoru do paměti Tahová síla: rozvor náprav Rozloţení hmotnosti Dobrý výhled vzad: ¾ zakřivená okna Přesné řízení závěsu: ELC Rosič Otáčky vývodového hřídele 540 / 540 E 1/min Uloţení otáček motoru do paměti Velký točivý moment při nízkých otáčkách motoru (pro otáčky 540E) Konstantní pojezdová rychlost vpřed= konstantní tlak Dobrý výhled vzad: ¾ zakřivená okna

43 Hlavní aplikace Přeprava Točivý moment Výkon Správná rychlost: dokonalý přenos výkonu Řazení pod zatíţením= Komfort Ţací stroj Otáčky vývodového hřídele v reţimu ECO Nízké otáčky motoru Vysoky točivý moment Uloţení otáček motoru do paměti Správná rychlost: dokonalý přenos výkonu Řazení pod zatíţením Tahová síla: rozvor náprav Dobrý výhled vzad: ¾ zakřivená okna

44 Hlavní aplikace Analýza výkonu pro aplikaci Aplikace Výkon hodiny/rok Postřik 80 hp 100 h Orba / kultivace 70 hp 100 h Ožínací lišta 30 hp 100 h Žací stroj 35 hp 150 h Přeprava 40 hp 30 h

45 Massey Ferguson New Holland John Deere Landini Same Claas Kubota MF 3600 V NH T4000 V* JD 5 řada GV Rex V Frutteto 3 S (design V) Nexos VE 1 Úzký vinohrad Typ vinohradu (V) - MF 3600 S NH T4000 N** JD 5 řada GF Rex S Frutteto 3 S Nexos VE 2 DTN (úzký) Velký sad Speciální verze (S) MF 3600 F NH T4000 F*** Rex F Nexos F 3 Úzký sad Ovocnářská verze (F) Frutteto MF 3600 GE Rex GE Nízký sad Verze Ground Effect (GE)

46

47 T kw / 106 hp V/N/F T kw / 97 hp V/N/F T kw / 88 hp V/N/F T kw / 78 hp V/N/F T kw / 65 hp MF kw/102 hp S/F/GE MF kw / 94 hp S/F/GE MF kw / 84 hp S/F/GE MF kw / 80 hp S/F/GE MF kw / 69 hp S/F/GE New Holland a Case: Úplně stejné traktory Liší se pouze barvou Chybí verze Ge Max. výkon (hp) New Holland Massey Ferguson

48 Řada NH T 4000 V NH T 4000 N NH T 4000 F Minimální šířka: mm Minimální šířka: mm Minimální šířka: mm V a N - stejná kabina: šířka 90 cm Kabina F: šířka 110 cm

49 Pozice značky Modely NH T 4020 Quantum 65 MF 3625 NH T 4030 Quantum 75 MF 3635 MF 3640 NH T 4040 Quantum 85 MF 3650 NH T 4050 Quantum 95 MF 3660 NH T 4060 Quantum 105 Výrobce Iveco Sisu Iveco Sisu Sisu Nef Sisu Nef Sisu Nef Počet válců / zdvihový objem 4 / / / / / / / / / / Vstřikování Mechanic ké Mechanic ké Mechanic ké Mechanic ké CR Mechanic ké CR Mechanic ké CR Mechanic ké Max výkon hp Max. výkon při otáčkách motoru Max. točivý moment Nm Max. točivý moment při otáčkách motoru

50 Motor Charakteristiky Nevýhody (1/min) Motor Fiat 4 válce / a 4 válce / (1/min) Jmenovité a max. otáčky motoru při /min Mechanický systém vstřikování paliva Chybí paměť otáček motoru Malý točivý moment při středních otáčkách Vysoké otáčky pro dosaţení otáček vývodového hřídele při /min Vysoká spotřeba paliva Točivý moment (1/min) Výkon Spotřeba paliva

51 Hydraulická soustava Charakteristiky Hydromotor řízení 36 litrů Přídavný hydromotor o průtok: 48 / 62 Tlačítko na ovládací páce hydraulických funkcí pro větší počet ventilů Stisknutím spínačů průtoku hydraulického oleje dosáhnete konstantního průtoku, který se nastavuje tlačítkem v blízkosti Nevýhody Maximálně 2 hydromotory Max. průtok při maximálních otáčkách motoru: /min Při změně otáček se dotýkáte ovládací páky hydraulické soustavy. Joystick se neobratně ovládá: není dost místa pro ruku (blízko rámu dveří).

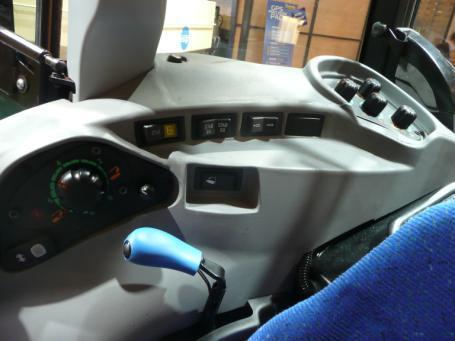

52 Ovládání závěsu Charakteristiky Kapacita zvedání: kg Lift-O-matic nebo EDC (elektronická silová regulace) na přání Ovládání závěsu: Pracovní hloubka / výška Silová / polohová regulace Výška zdvihu / rychlost spouštění Nevýhody Lift-O-matic: starší a jednoduchý systém, ale obtíţně pouţitelný Chybí silová regulace Nevhodná poloha tlačítka EDC (za sedadlem)

53 Kabina Charakteristiky Elegantní exteriér kabiny Nevýhody V a N - stejná kabina: šířka 90 cm Obtíţný přístup k baterii 6 sloupek bez zakřivení v zadní části: špatný výhled Plochý design páky pro volbu směr jízdy: je nutno dobře uchopit páku Staromódní design Starší design spínače Velké rozměry středového tunelu (24x34x24 cm) Páka vývodového hřídele pod volantem. Nepohodlné pouţívání ruční regulace motoru. Pouţity nekvalitní materiály v kabině.

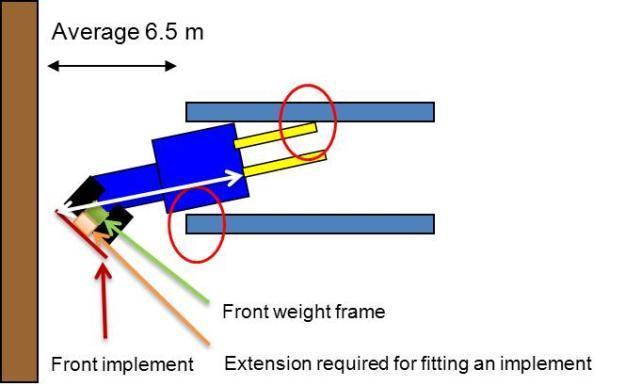

54 Charakteristiky Super Steer Průměr 6,5 m Přední nářadí Přední rám na přídavná závaţí Pro připojení nářadí je nutný nástavec Prodejní argumenty Dlouhý rozvor náprav Nevýhody Super steer: Silný argument při uvádění TNF na trh, ale nakonec velká slabina: - Sloţitá struktura: Větší nároky na údrţbu - Velký počet pohyblivých součástí vystavených opotřebení - Standard u N a F: není u verze V - Nizká světlost přední nápravy - Potíţe se stabilitou ve svahu - Problémy při práci s čelně neseným nářadím (například nakládacím zařízením) - Příliš velký úhel zatáčení přináší potíţe při práci se zadními a předními nářadími - Rychlejší opotřebení pneumatik - Přední nářadí kopíruje pohyb přední nápravy - Při zatáčení je důleţitější celková délka traktoru - Nedodává se u verze V - Nedodává se u traktorů Case - Nevýhody=Cena,spolehlivost,údrţba?

55 Ostatní Charakteristiky Pohledná kapota Volitelné: Parkovací brzda na převodovce Přepínání směru jízdy bez moţnosti nastavení rychlosti reakce Volitelná převodovka pro plazivé rychlosti Tlačítko pohonu 4 kol s 3 funkcemi: Vypnuto (pohon dvou kol) Zapnuto 4x4 Automatický vypínatelný pohon 4 kol: při rychlostech vyšších neţ 15 km/h / v závislosti na úhlu natočení předních kol / poloze závěsu (standardní s funkcí Supersteer).

56 Test na poli MF 3600 Test

57 Test na poli Test: Spotřeba paliva / pouţití při přepravě Stejná dráha: ~ 6.2 km Stejná doba: 26 min Stejný den: Stejný řidič: zákazník Stejné nářadí: Přívěs 8 tun MF 3650 F 94 cv 2,7 l > 26 min 6,23 l/h NH T 4050 F 97 cv 2,7 l > 26 min 9,69 l/h

58 Závěr Image značky New Holland Síť prodejců Atraktivní cena Mají známý sklízeč hroznů Výrobek Elegantní design Elegantní kabina Vysoká spotřeba paliva

59

60 Frutteto kw / 106 hp S/V/** MF kw/102 hp S/F/GE Frutteto kw / 96 hp S/V/** MF kw / 94 hp S/F/GE Frutteto kw / 82 hp S/V/** Frutteto kw / 90 hp S/V/** Frutteto kw / 85 hp S/V/** Frutteto 3 80,4 59 kw / 80 hp C* MF kw / 84 hp S/F/GE MF kw / 80 hp S/F/GE Same a Deutz Fahr : Úplně stejné traktory Liší se pouze barvou 70 Frutteto kw / 72 hp C* MF kw / 69 hp S/F/GE Chybí verze Ge 60 Frutteto kw / 62 hp C* Max. výkon v hp * C = Classic ** Fruttetto 3 (normální verze) Same Massey Ferguson

61 Řada V S/V Classic F Minimální šířka: mm Minimální šířka: mm Minimální šířka: mm Minimální šířka: mm Kabina není dodávaná Verze Classic (Same) / Ecoline (Deutz Fahr) = nízké náklady (vše je ovládané mechanicky)

62 Pozice značky Modely Frutteto 3 60 Agroplus 310 MF 3625 Frutteto 3 70 Agroplus 315 MF 3635 Frutteto 3 80 Agroplus 320 Frutteto Agroplus 405 MF 3640 Frutteto 3 90 Agroplus 410 Frutteto Agroplus 330 MF 3650 Frutteto Agroplus 420 MF 3660 Frutteto Agroplus 430 Výrobce SDF Sisu SDF Sisu SDF SDF Sisu SDF SDF Sisu SDF Sisu SDF Počet válců / zdvihový objem 3 / / / / / / / / / / / / / Vstřikování Mech Mech Mech Mech Mech Mech CR Mech Mech CR Mech CR Mech Max výkon kw/hp 46/62 51/69 53/72 59/80 60/82 59/80 62/84 63/85 66/90 69/94 71/96 75/102 78/106 Max. výkon při otáčkách motoru neuva dí se neuvá dí se Max. točivý moment Nm Max. točivý moment při otáčkách motoru neuvá dí se neuvá dí se

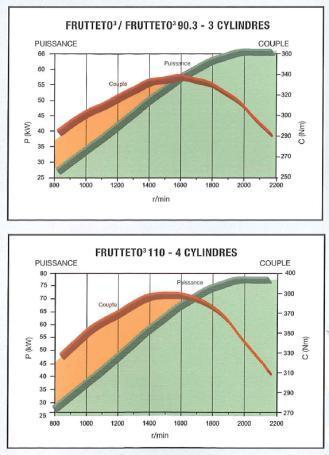

63 Motor Charakteristiky 3 nebo 4 válce Vstřikovací čerpadlo pro kaţdý válec: max. tlak bar 130 MPa) + elektronický regulátor otáček) Uloţení otáček motoru do paměti Nevýhody Nízký točivý moment Nepouţívá se systém s vysokotlakým zásobníkem paliva (common rail): (vysokotlaké čerpadlo nad kaţdým válcem) Z brožury Same

64 Převodovka Charakteristiky Sense clutch (rychlost změny směru jízdy) Stop & Go Převodovka: 30x15 (5 rychlostních stupňů / 3 rozsahy převodů / převodovka pro plazivé rychlosti) Na přání 45x45 (5 rychlostních stupňů / 3 rozsahy převodů / 3 stupně řazené pod zatíţením ) Nevýhody Převodovka beze změny jiţ cca 20 let Velký počet překrývajících se stupňů Verze Classic: příliš mnoho pák Rozsahy převodů / stupně pro plazivé rychlosti: Svisle postavená páka (nepohodlné ovládání)

65 Hydraulická soustava a řízení závěsu Charakteristiky Hydromotor řízení 21 litrů Přídavný hydromotor: 54 litrů Zdvojený hydromotor: 58 litrů (33+25) Kapacita zvedání: kg Nízkonákladová verze: kg Nevýhody Hydraulický spínač za sedadlem řidiče: nepohodlné pouţívání Spínač elektrického ovládání vývodového hřídele integrovaný v přístrojové desce: nepohodlné pouţívání spolu s ovládačem zadního závěsu Verze Classic: - ovládací páky hydraulických funkcí za sedadlem řidiče (nepohodlné pouţívání) - Pohon přední nápravy: Mechanická páka - Vývodový hřídel: mechanická páka - Mechanický závěr diferenciálu Nízkonákladová verze (Classic) = mechanické páky (vývodový hřídel)

66 Kabina Nevýhody kabina se 4 sloupky: omezený výhled vzad Výška krytu převodovky Páka parkovací brzdy zabudovaná do krytu převodovky: - obtíţný přístup, je-li brzda aktivovaná - Nepohodlná poloha s vypnutou brzdou

67 Ostatní Charakteristiky Pohon přední nápravy Vypnutí pohonu při rychlostech nad 15 km/h Vypínání podle úhlu natočení kol Viscostatický ventilátor u verze Frutteto a 90.3 Palivová nádrţ: 55 litrů ve standardní verzi / 31 s čelním nakládacím zařízením (na přání 40 litrů / 25 litrů: verze S / V) Nevýhody Obtíţný přístup k akumulátorové baterii (za sedadlem) Špatný přístup při údrţbě a čistění: boční kryty nelze demontovat

68 Závěr Síť prodejců Atraktivní cena Značka Same Deutz Farh: Ve Francii převáţně značka Same Výrobek Převodovka beze změny jiţ cca 20 let Moţnost výběru mezi 3válcovým a 4válcovým motorem Příjemná funkce: stop&go Nepouţívá se systém s vysokotlakým zásobníkem paliva (common rail): VSTŘIKOVACÍ ČERPADLO

69

70 JD kw / 108 hp RN JD kw / 98 hp RN JD kw / 87 hp RN JD kw / 102 hp GF/GV JD kw / 91 hp GF/GV JD kw / 81 hp GF/GV MF / 102 hp S/F/GE MF kw / 94 hp S/F/GE MF kw / 84 hp S/F/GE MF kw / 80 hp S/F/GE Stejná Továrna Chybí verze Ge 70 MF kw / 69 hp S/F/GE Chybí verze F 60 Max. výkon v hp John Deere Massey Ferguson

71 Řada GV GF RN Minimální šířka: mm GV & GF se stejnou kabinou: šířka 1,04 cm Stejná továrna v Itálii, ale odlišný design kabiny od traktorů MF 3600!! Kabina F: šířka mm Výroba v Německu «úzký segment trhu», protoţe GF není dost velký Minimální šířka: mm RN = «MF 5400» Common Rail / plochá podlaha Traktor s vysokou výbavou

72 Pozice značky Modely MF 3625 MF 3635 JD 5080 MF 3640 JD 5090 MF 3650 JD 5100 MF 3660 Výrobce Sisu Sisu JD Sisu JD Sisu JD Sisu Počet válců / zdvihový objem 3 / / / / / / / / Vstřikování Mech Mech Mech CR Mech CR Mech CR Max výkon kw/hp 51/69 59/80 60/81 62/84 67/91 69/94 75/102 75/102 Max. výkon při otáčkách motoru Max. točivý moment Nm Max. točivý moment při otáčkách motoru

73 Motor Charakteristiky Motor JD 4 válce Zdvihový objem 4,525 litru Podobný výběr převodovek jako u MF Nevýhody Mechanický systém vstřikování paliva Jmenovité otáčky motoru /min Max. otáčky motoru /min Nízký točivý moment Chybí uloţení otáček motoru do paměti Velká šířka motoru (špatné manévrovací schopnosti) Motor JD : špatné ohlasy kvůli vysoké spotřebě paliva

74 Hydraulická soustava Charakteristiky Hydromotor řízení: 24 litrů 1. hydromotor 60 litrů 2. hydrmotor litrů Nevýhody Max. průtok při jmenovitých otáčkách motoru /min Ovládací páky hydraulických funkcí jsou příliš blízko u sebe pro kvalitní ovládání jednotlivých pák

75 Ovládání závěsu Charakteristiky Kapacita zvedání: kg Nevýhody Spínač elektronického ovládání závěsu za pákami hydraulických funkcí

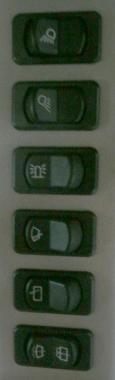

76 Kabina Charakteristiky Kabina JD Nízký kryt převodovky na podlaze (17x34x17) 6 sloupků Nevýhody Úzká kabina Krátká kabina (nedostatek místa mezi sedadlem a zadním oknem) GV & GF se stejnou kabinou: šířka 1,04 cm Omezený přístup do kabiny Svislé výfukové potrubí omezuje výhled Ţádný prostor za sedadlem Omezený přístup do kabiny Páka vývodového hřídele s 12x12 / 24x24 Páka vývodového hřídele + 24x24 s hydraulickou podporou řazení (speedshift) Tlačítko vývodového hřídele + 24x12 Starší design spínače

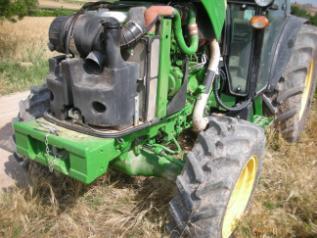

77 Nevýhody PowerReverser (změna směru jízdy) bez moţnosti nastavení Malý rozvor náprav 2,093 m: niţší tahová síla a stabilita Široký motor omezuje úhel natočení předních kol a sniţuje manévrovací schopnosti. Bez rámu dveří

78 Test na poli MF 3600 Test

79 Test na poli Test: Spotřeba paliva / aplikace se ţacím strojem Stejné pole Stejná doba: 32 minut Stejný den: Stejný řidič: zákazník Stejné nářadí: ţací stroj otáčky výv. hřídele 540E MF 3660 F 102 cv 2,7 l > 32 min 6 km/h 4,6 l/h JD 5100 GF 102 cv 3,1 l > 32 min 6 km/h 6,2 l/h Stejná převodovka

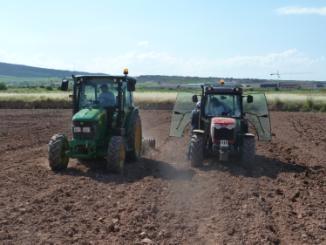

80 Test na poli Test: Práce na poli / kultivátor MF 3660 F 102 cv Hmotnost: kg 10 km/h JD 5100 RN 101 cv Hmotnost: kg 8,8 km/h

81 Závěr Image značky John Deere Síť prodejců Volí cenu svých traktorů mezi Fendt a MF Výrobek Ohlasy na vysokou spotřebu paliva traktoru Závěrečná úprava vypadá lépe Stejná továrna Stejná převodovka Kabina ani motor jiţ nejsou stejné

82

83 kw / 101 hp F/VL kw / 88 hp F/VL kw / 78 hp F/VL kw / 72 hp F/VL MF kw/102 hp S/F/GE MF kw / 94 hp S/F/GE MF kw / 84 hp S/F/GE MF kw / 80 hp S/F/GE MF kw / 69 hp S/F/GE Stejná továrna Chybí verze Ge 60 Max. výkon v hp Claas Massey Ferguson

84 Řada Nexos VE 1 Nexos VE 2 Nexos F 3 Minimální šířka: mm Minimální šířka: 1291 mm Minimální šířka: 1482 mm Nexos VE: šířka kabiny 1,00 m Nexos VL / F : šířka kabiny 1,20m Stejná kabina jako u traktorů MF 3600

85 Pozice značky Modely MF 3625 Claas 210 Claas 220 MF 3635 MF 3640 Claas 230 MF 3650 Claas 240 MF 3660 Výrobce Sisu Iveco Iveco Sisu Sisu Nef Sisu Nef Sisu Počet válců / zdvihový objem 3 / / / / / / / / / Vstřikování Mech Meha Mech Mech CR Mech CR Mech CR Max výkon kw/hp 51/69 53/72 57/78 59/80 62/84 65/88 69/94 74/101 75/102 Max. výkon při otáčkách motoru Max. točivý moment Nm Max. točivý moment při otáčkách motoru

86 Motor Charakteristiky Motor Fiat Power Train 4 válce / a 4 válce / Nevýhody Max. otáčky motoru /min (Nexos 240 : /min) Mechanický systém vstřikování paliva Chybí paměť otáček motoru Vysoká spotřeba paliva Nepřesný údaj o otáčkách motoru

87 Převodovka Charakteristiky Podobný výběr převodovek jako u MF Hlavní pracovní reţim Převodovka 40 km/h při otáčkách /min Pneumatiky: 14.9R28 S moţností výběru ze čtyř převodovek nabízí NEXOS perfektní řešení pro kaţdého uţivatele: 12/12 s mechanickou změnou směru jízdy 24/24 s mechanickou změnou směru jízdy a děličem výkonu 24/24 s mechanickou změnou směru jízdy a dvoustupňovým řazením pod zatíţením TWINSHIFT 24/12 s hydraulickou změnou směru jízdy REVERSHIFT a dvoustupňovým řazením pod zatíţením TWINSHIFT

88 Hydraulická soustava a řízení závěsu Charakteristiky Kapacita zvedání: kg Hydrogenerátor řízení 26 litrů (Nexos 240 VL/F: 25 litrů) 2. hydromotor: 59 litrů (Nexos 240 VL/F: 57 litrů) 3. hydromotor: 26 litrů (Nexos 240 VL/F: 25 litrů) Volitelné: Elektronicky ovládané ventily vnějšího okruhu: ~ Nevýhody Max. průtok hydraulického oleje dosaţen při otáčkách /min (Nexos 240 VL/F: /min)

89 Kabina Charakteristiky Prostorná a komfortní kabina (stejná jako kabina MF 3600) Nevýhody Nevhodná poloha pedálu dodávky paliva Velká přístrojová deska Dlouhá kapota Vysoký nástupní schod Obtíţný přístup kvůli velikosti panelu a poloze pák ventilů vnějšího okruhu

90 Ostatní Nevýhody Kryt hydraulické soustavy: únik oleje Krátký rozvor náprav u všech typů se 4válcovým motorem a zdvihovým objemem 3,2 litru Bez rámu dveří: vysoká hladina hluku

91 Závěr Image značky Claas Síť prodejců Levné nebo velmi drahé traktory: Chtějí konkurovat traktorům Fendt elektronicky řízenými ventily vnějšího okruhu Výrobek Elegantní design Elegantní kabina Vysoká spotřeba paliva traktoru

92

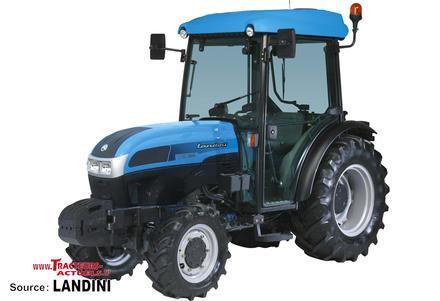

93 Rex kw / 110 hp F/GE/GT Rex kw / 102 hp F/GE/GT Rex kw / 92,5 hp F/GE/GT Rex kw / 83 hp F/GE/GT Rex kw / 79 hp F/GE Rex kw / 74 hp F/GE/GT Rex kw / 68 hp F/GE/GT MF kw/102 hp S/F/GE MF kw / 94 hp S/F/GE MF kw / 84 hp S/F/GE MF kw / 80 hp S/F/GE MF kw / 69 hp S/F/GE Landini: Pouze 1 traktor ve verzi V 60 Max. výkon v hp Landini Massey Ferguson

94 Řada Rex V Rex V / VS Rex GE Rex GT Rex F 1 typ: Rex 90 1 typ: Rex 90 GE : Bez kabiny Rex GT = GE + větší Rex F Minimální šířka: mm Minimální šířka: mm Soustava brzd předních kol Freinage disque à bain d huile sur les 4 roues Minimální šířka: mm Minimální šířka: mm Dostupné kabiny Minimální šířka: mm Rex Techno 70/80/85/90 = nízkonákladová verze GE / GT / F Rex Techno : stejný motor / stejné rozměry; mechanická převodovka: 12x12 nebo 16x16 (s převody pro plazivé rychlosti); průtok hydraulického oleje 52 l/min Ovládací páka vývodového hřídele pod volantem; jedna ovládací páka hydraulické soustavy (druhá na přání); soustava klimatizace na přání

95 Pozice značky Modely Rex Rex Rex Rex 70 Rex 80 Rex 85 Rex MF MF MF MF MF F70 F80 F85 F 90 F 100 F 110 F 120 Výrobce Perkins Sisu Perkins Perkins Sisu Perkins Sisu Perkins Sisu Perkins Sisu Perkins Počet válců / zdvihový objem 3 / / / / / / / / / / / / Vstřikování Mech Mech Mech Mech Mech Mech CR Mech CR Mech CR Mech Max výkon kw/hp 50/68 51/69 54/74 58/79 59/80 61/83 62/84 68/92,5 69/94 75/102 75/102 81/110, 2 Max. výkon při otáčkách motoru Max. točivý moment Nm Max. točivý moment při otáčkách motoru Bez turbodmychadla

96 Motor Charakteristiky Motor Perkins 3 válce / a 4 válce / Nevýhody Mechanický systém vstřikování paliva Rex 80: Bez turbodmychadla Menší točivý moment u čtyřválcového motoru neţ u tříválcového Max. otáčky motoru /min Chybí paměť otáček motoru Buďte opatrní při srovnávání MF a Landini: Tier II byl velmi dobrý motor s nízkou spotřebou paliva > dnes se pouţívá Tier III!

97 Převodovka Charakteristiky Rex Techno: 12x12 (4 rychlostní stupně / 3 rozsahy převodů) nebo 16x16 (s převodovkou pro plazivé rychlosti) Rex V/S : 24x12 nebo 32x16 (s převodovkou pro plazivé rychlosti) Rex: 15x15 / 20x20 (s převodovkou pro plazivé rychlosti) nebo 30x30 / 40x40 (s převodovkou pro plazivé rychlosti) Základní převodovka Brzdy předních kol Verze 2: - Synchronizovaná změna směru jízdy 1 spojka (vpřed/vzad): pedál spojky 1 spojka vývodového hřídele: páka pod volantem - Změna směru jízdy pod zatížením (Power shuttle) 2 spojky (vpřed/vzad): PowerShuttle / tlačítko vypnutí spojky 1 spojka vývodového hřídele (nezávislý vývodový hřídel) Parkovací blokování na převodovce: páka pod volantem

98 Hydraulická soustava Charakteristiky 3 hydrogenerátory Hydrogenerátor řízení 29,9 litrů Max. průtok vnějším okruhem 52,3 litrů Max. úhel natočení předních kol 55 Nevýhody Ovládače ventilů vnějšího okruhu pod pravou částí sedadla řidiče

99 Kabina Charakteristiky Nevýhody Kabina se 4 sloupky Páka parkovací brzdy na pravé straně kabiny ¾ výhled - nedostatečný (kabina se 4 sloupky) Údaje přístrojů jsou špatně čitelné při jasném slunci Těsnění dveří nedostatečné kvůli velké délce dveří

100 Ostatní Nevýhody Palivová nádrţ za kabinou Plnicí otvor palivové nádrţe v blízkosti zadního okna Páka dodávky paliva pod volantem

101 Závěr Image značky Landini Síť prodejců Atraktivní cena

102 Závěr Test na poli Buďte si jistí Neztrácejte naději: máme ty správné výrobky

103 Děkuji Závěr za pozornost
