1 NOVINKY V DATABÁZÍCH CEDA GIS KU květen 2017

2 Jan Vodňanský Central European Data Agency, a.s. výrobní ředitel

3 StreetNet CrossBorder Vektorové mapové dlaždice Route4All

4 StreetNet CrossBorder StreetNet CrossBorder Prostorová nadstavba StreetNet Obalová zóna 20 km kolem celé ČR Shodná podrobnost a rozsah prvků a jejich atributů jako data CZE

5 StreetNet CrossBorder Rozsah území 20 km obalové zóny km2 (Česká republika km2) Délka sítě pozemních komunikací délka sítě StreetNet CROSSBORDER km (délka sítě StreetNet CZE km)

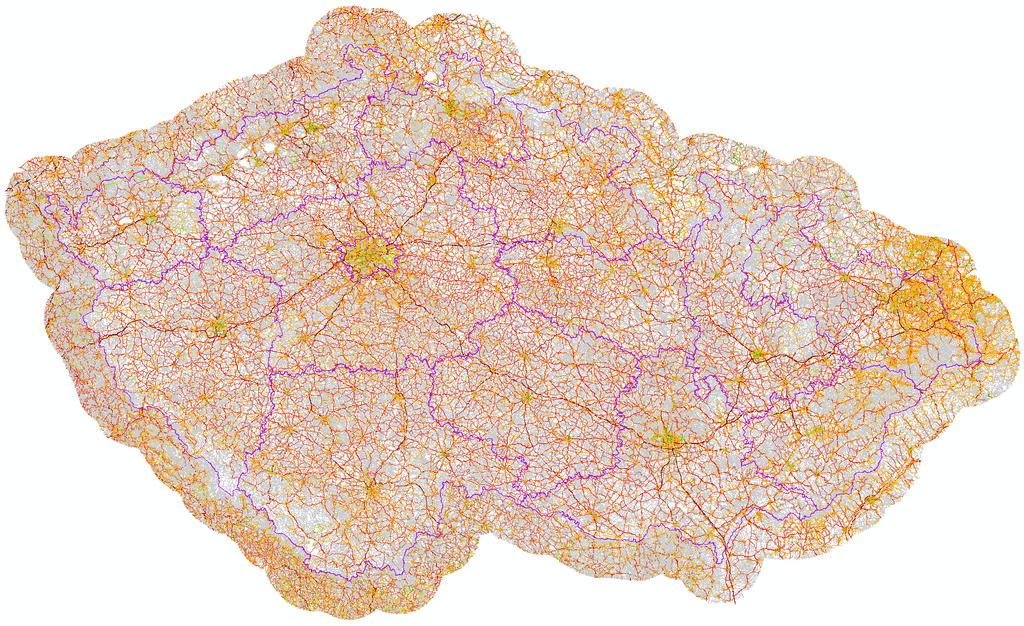

6 StreetNet CrossBorder Obr rozsahu

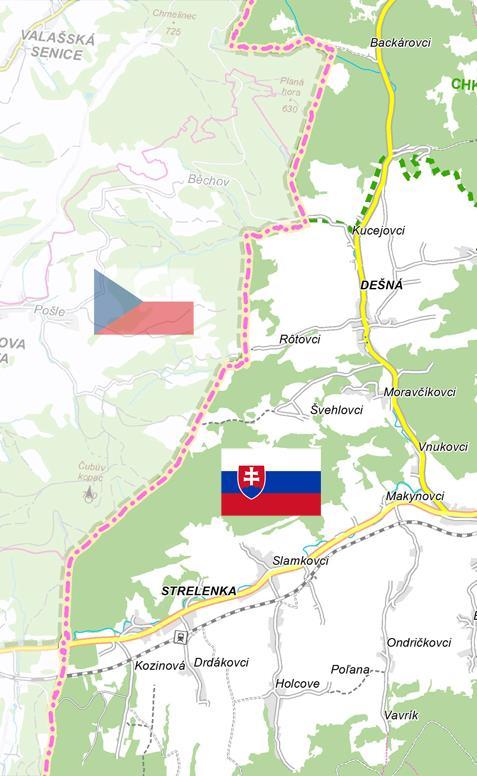

7 StreetNet CrossBorder Extenze v příhraničí NAV vybrané prvky POI vybrané kategorie Tourist (včetně zimní turistiky) Aktuálně: do 5 km od hranic Plánované: rozšíření pokrytí na 20 km od hranic

8 StreetNet CrossBorder Mapové dlaždice Stejný design Obdobný obsah (v závislosti na obsahu vektorových dat) Bezešvé napojení na dlaždice ČR

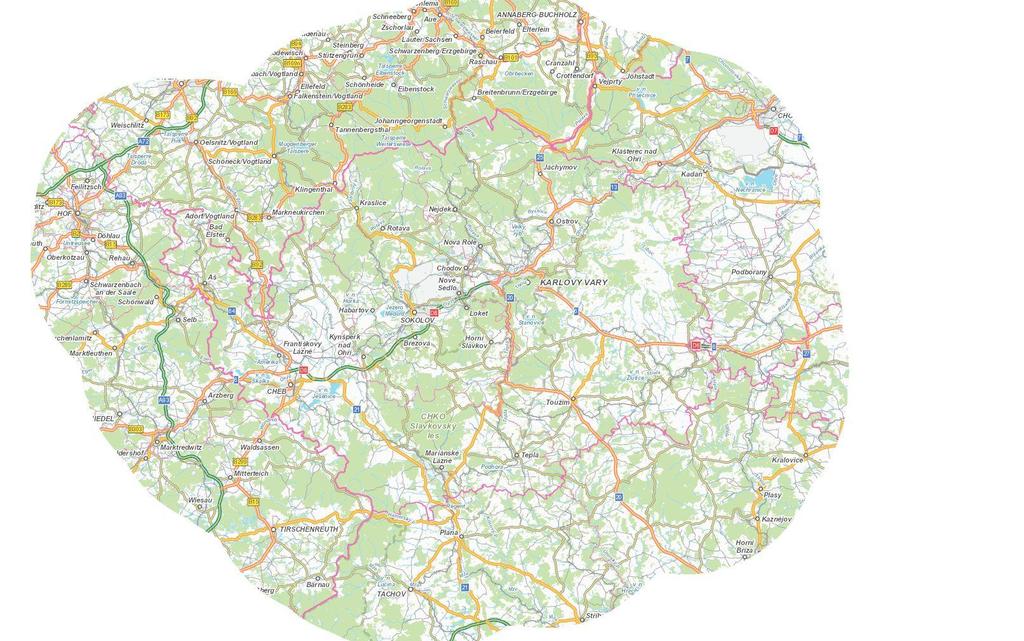

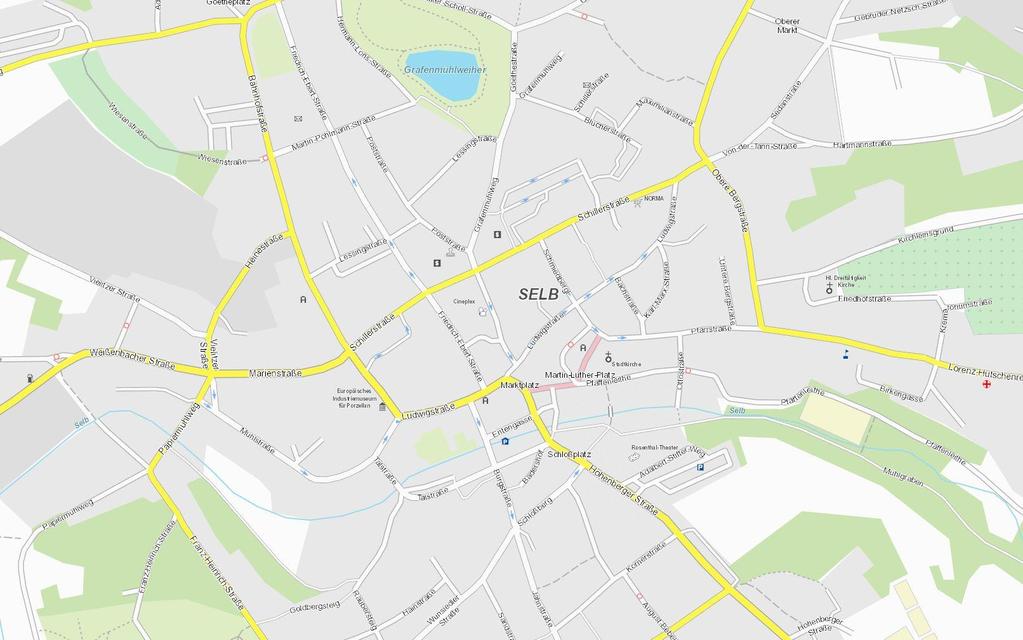

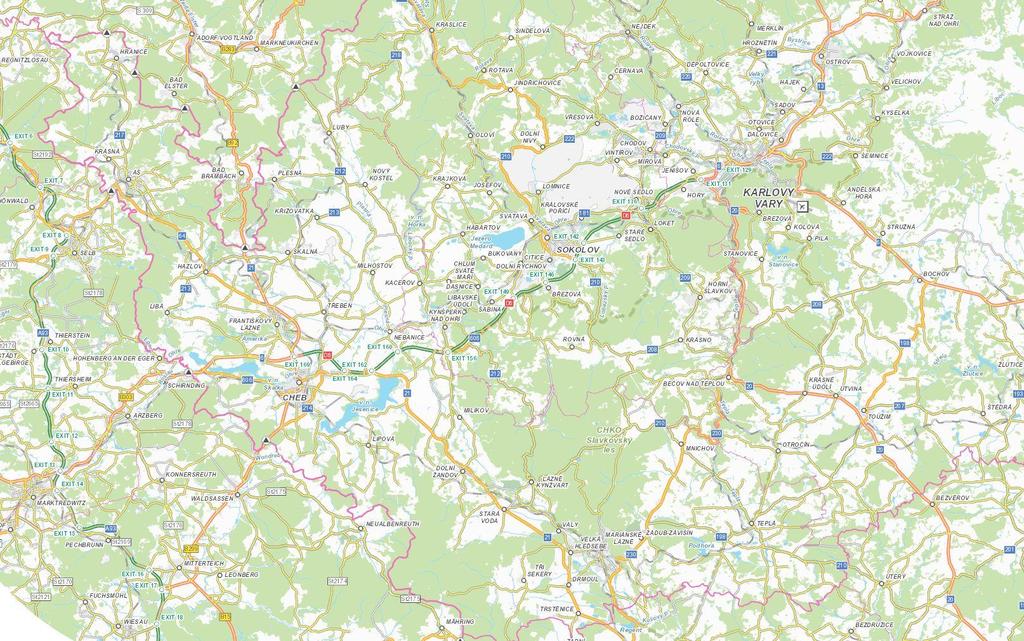

9 Novinky v databázích CEDA StreetNet CrossBorder Mapové dlaždice - ukázky

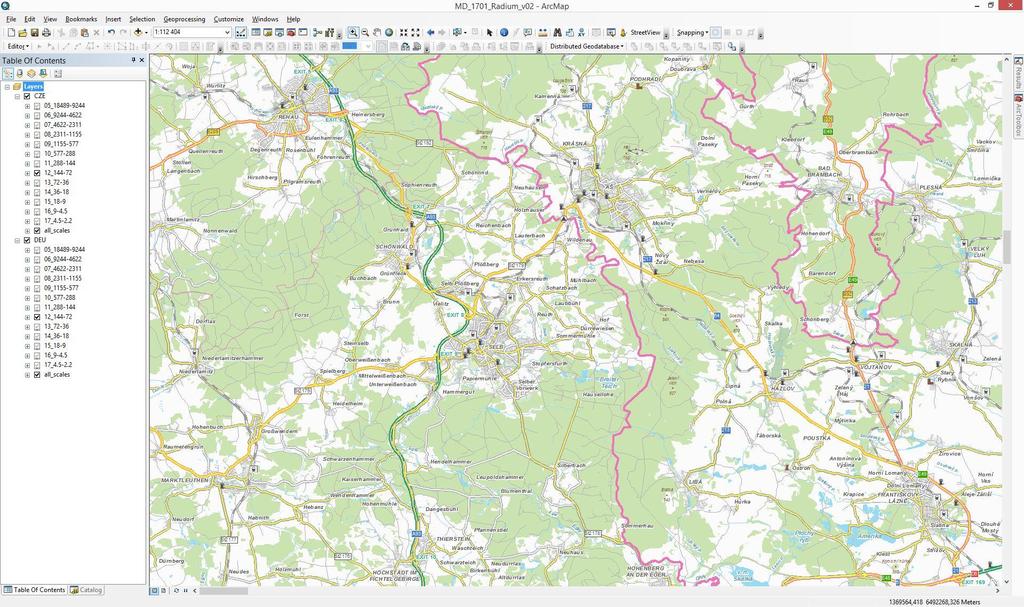

10 Novinky v databázích CEDA StreetNet CrossBorder Mapové dlaždice - ukázky

11

12

13

14

15

16

17

18

19 Vektorové mapové dlaždice Vektorové mapové dlaždice Nový formát mapových podkladů Založeno na geodatabázi StreetNet Optimalizované zpracování vektorových dat Vhodné pro vykreslování velkého objemu vektorových dat.

20 Vektorové mapové dlaždice Schéma tvorby Generalizace vektorových dat (s nastavenou symbolikou, popisy apod.) podle nastavených měřítek Nařezání se dle schématu (definované mřížky) Převod se spolu se stylem mapy do binárního formátu (efektivní forma přenosu po webu) a uložení na serveru. Klient si pak stahuje jednotlivé dlaždice vektorových dat a vykreslování vektorů podle uloženého stylu mapy probíhá až u něj.

21 Vektorové mapové dlaždice Vykreslování dlaždic probíhá na straně klienta podle uloženého stylu mapy Vektorové vs. rastrové mapové dlaždice nižší objem dat ukládají se a přenáší se pouze vektorová data, nikoli rastrové obrázky výrazně nižší čas potřebný na generování vektorových mapových dlaždic není třeba generovat a ukládat kresbu do obrázku zachování orientace mapy při rotaci, vykreslení v nativním rozlišení klienta a také možnost změny stylu mapy.

22 Vektorové mapové dlaždice Omezení V současné době je možné vygenerovat vektorové mapové dlaždice pouze ve schématu Google Maps/Bing Maps/ArcGIS Online tedy v souřadnicovém systému Web Mercator. Vektorové dlaždice lze zobrazovat v prostředí ArcGIS Pro a webových aplikací využívajících ArcGIS API for JavaScript ale i v prostředí nativních/mobilních aplikací využívajících technologii ArcGIS Runtime.

23 Vektorové mapové dlaždice Tvorba Design s důrazem na kompatibilitu s rastrovými mapovými dlaždicemi CEDA ArcGIS Pro

24 Vektorové mapové dlaždice Tvorba

25 Vektorové mapové dlaždice Tvorba

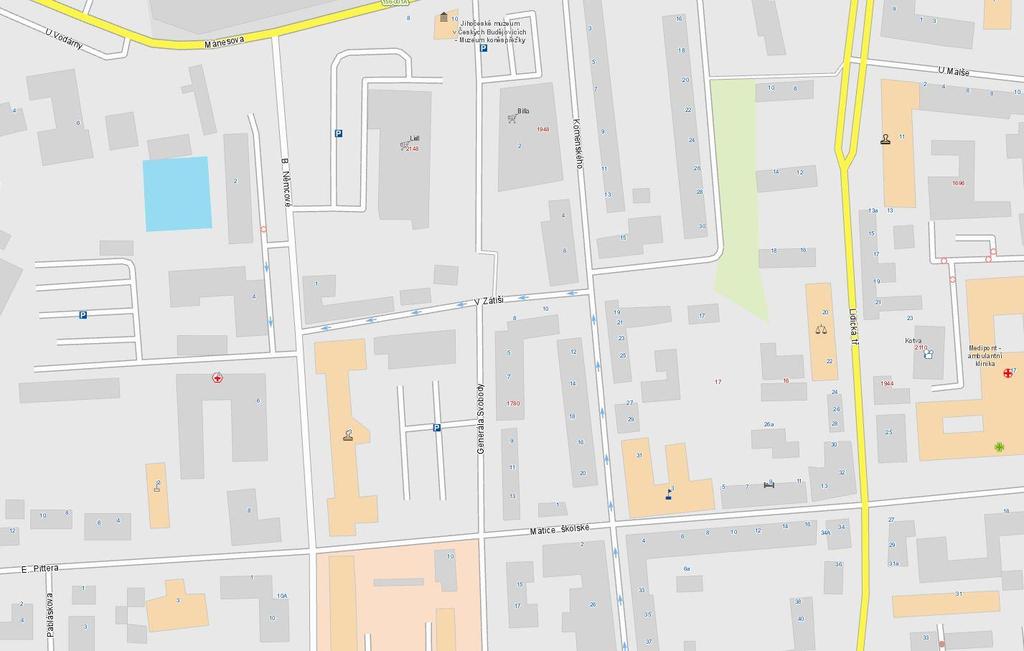

26 Vektorové mapové dlaždice Tvorba

27 Vektorové mapové dlaždice Tvorba

28 Vektorové mapové dlaždice Tvorba

29 Vektorové mapové dlaždice ArcGIS Online

30 Vektorové mapové dlaždice Technologii je třeba ještě vyladit

31 Geodatabáze pro navigaci hendikepovaných PedestriNet

32 PedestriNet Integrace do StreetNet Obdobný datový model Společné atributy Sdílená a propojená geometrie Přizpůsobená specifikace dat = extenze StreetNet

33 PedestriNet Pěší komunikace Obecná definice Liniová reprezentace pozemních komunikací vhodných pro pohyb pěších. Kromě pěších komunikací, které jsou reprezentovány sítí StreetNet, jsou reprezentovány chodníky po stranách ulice, přechody pro chodce a průchody otevřenou plochou. Geometrie sítě Geometrii sítě reprezentuje osy pěších komunikací. Linie os komunikací tvoří na sebe napojenou síť. Každá linie je napojena alespoň v jednom uzlu na ostatní linie. Linie může být rozdělena mezi jednotlivými uzly sítě z důvodu změny hodnoty atributu. Minimální délka linie je 5 m. Výjimkou jsou spojnice FW = 99, kde délka může být kratší. Sdílení a odlišení sítě PDN a STN PDN je zásuvná síť do STN, tj. připojuje se na síť pozemních komunikací STN v uzlových místech a zároveň využívá některé jeho elementy tam, kde se vyskytují v obou sítích (např. parkové cesty). Geometrické reprezentace obou sítí jsou neredundandní, tj. linie se nebudou dublovat. Příslušnost do jedné nebo obou sítí se označuje v atributu PDN.

34 PedestriNet

35 PedestriNet
