1 SPŠS Č.Budějovice Obor Geodézie a Katastr nemovitostí 4.ročník GEODATA V ČR MAPOVÉ PODKLADY PROJEKT GIS Dostupné zdroje geodat v ČR - nekomerční, státní správa, privátní sféra Praktické aspekty projektů využívajících GIS - fáze projektu, potenciální problémy, náklady

2 Geografická data pro práci v GIS nekomerční nebo volně dostupná komerční státní správa privátní sféra všeobecná specializovaná pokrývají celé území pokrývají zájmovou oblast

3 Volně dostupná geografická data - ukázky Na rozdíl od např. USA jsou i data pořízená ze státního rozpočtu státními institucemi zpoplatněná. Často jsou poskytována za zvýhodněnou cenu nebo při dodržení jistých podmínek zdarma, ale nelze se nato spoléhat. FreeGeodataCZ projekt zabývající se vytvořením datové sady z výhradně volně dostupných dat z různých zdrojů data konsolidována, převedena do S-JTSK a WGS-84 rastrová i vektorová data Hydrologická data ČHMÚ rozvodnice zákl. hydrologických povodí S-JTSK, S-42, vztažné měřítko 1 :

4 Volně dostupná geografická data - ukázky Czech POI (Points of Interest) primárně pro využití v GPS přijímačích data pořizována přímo komunitou uživatelů a integrována volně dostupná data bodová geometrie možné využít i pro GIS Hydrologická data podniku Povodí Labe poměrně podrobná data s říční sítí, rozvodími a technickoprovozními informacemi vzhledem k působnosti podniku zajímavá zájmová oblast (cca 2/3 ČR) shapefile, 1 : , 1 :

5 Volně dostupná geografická data - ukázky HEIS VÚV T.G.Masaryka nejpodrobnější sada hydrologicky zaměřených geodat vodohospodářská mapa 1 : kromě běžných vrstev i kanalizace, jezy, ochranná pásma vodních zdrojů,... Free maps for Garmin (CZ Topo Free) z iniciativy uživatelů datová sada kopírující obsah předešlých projektů (POI, FreeGeodataCZ) zajímavé hlavně díky DEM s vrstevnicemi v kroku 20 a 50 m primární zdroj pro DEM GTOPO30 grid o rozlišení 3 úhlové vteřiny (~cca 30 m)

6 Volně dostupná geografická data - ukázky Ředitelství silnic a dálnic shapefile se silničními úseky, uzly a finální pasport neobsahuje přesné průběhy komunikací, ale pouze přímé spojnice mezi uzly neobsahuje data z intravilánu velice využitelné pro úlohy síťové analýzy vzorně navržená struktura atributových dat lze propojit s daty jiné datové sady a získat tak kvalitní podklad pro například navigační úlohy

7 Volně dostupná geografická data To že jsou data dostupná ke stažení na Internetu neznamená že je možné je libovolně využívat nutné vždy explicitně souhlas vlastníka s vaším využitím dat, pokud možno písemný. Nečisté metody získání dat! př.: data mining webových služeb dekompilace map například pro přijímače GPS převody z proprietárních uzamčených formátů... a spousta dalších...

8 Geografická data státní správy Výčet dat poskytovaných státní správou není úplný, nejsou zmíněna historická mapová díla, ta která nemají digitální ekvivalent a tematické vrstvy zpracovávané jinými státními institucemi. Vektorová data: Základní báze geografických dat (ZABAGED) Digitální model území 25 (DMÚ 25) Digitální model území 200 (DMÚ 200) Státní mapa 1 : cca 23% území zpracováno Rastrová data: Státní mapa 1 : Rastrová Základní mapa ČR 1 : Rastrová Základní mapa ČR 1 : Rastrová Základní mapa ČR 1 : Rastrová Základní mapa ČR 1 : Rastrová Mapa České republiky 1 : Rastrová Mapa České republiky 1 :

9 ZABAGED - obecné informace Základní báze geografických dat digitální geografický model území ČR garant, poskytovatel a zpracovatel Zeměměřický úřad odpovídá přesnosti a podrobnosti Základní mapy České republiky v měřítku 1: (ZM 10). obsah: 106 typů geografických objektů zobrazených v databázi vektorovým polohopisem a příslušnými popisnými a kvalitativními atributy. informace o sídlech, komunikacích, rozvodných sítích a produktovodech, vodstvu, územních jednotkách a chráněných územích, vegetaci a povrchu a prvcích terénního reliéfu. + vybrané údaje o geodetických, výškových a tíhových bodech na území ČR výškopis reprezentovaný prostorovým 3D souborem vrstevnic

10 ZABAGED - formáty, systémy v současné době se data poskytují: po celých mapových listech v kladu ZM 10 ve výběru dat v rozsahu krajů ucelená bezešvá databáze z celého území České republiky formát: vektorové soubory polohopisu (2D) ve formátu DGN (Intergraph, Bentley, obecně CAD) ve formátu SHP (ESRI, obecně GIS) ve formátu GML (Geography Markup Language XML) souřadnicové systémy S-JTSK, WGS84/UTM, případně S-42/1983, výškový systém Balt po vyrovnání Dostupný projekt pro vizualizaci ZABAGED v ArcMap

11 ZABAGED - ukázka

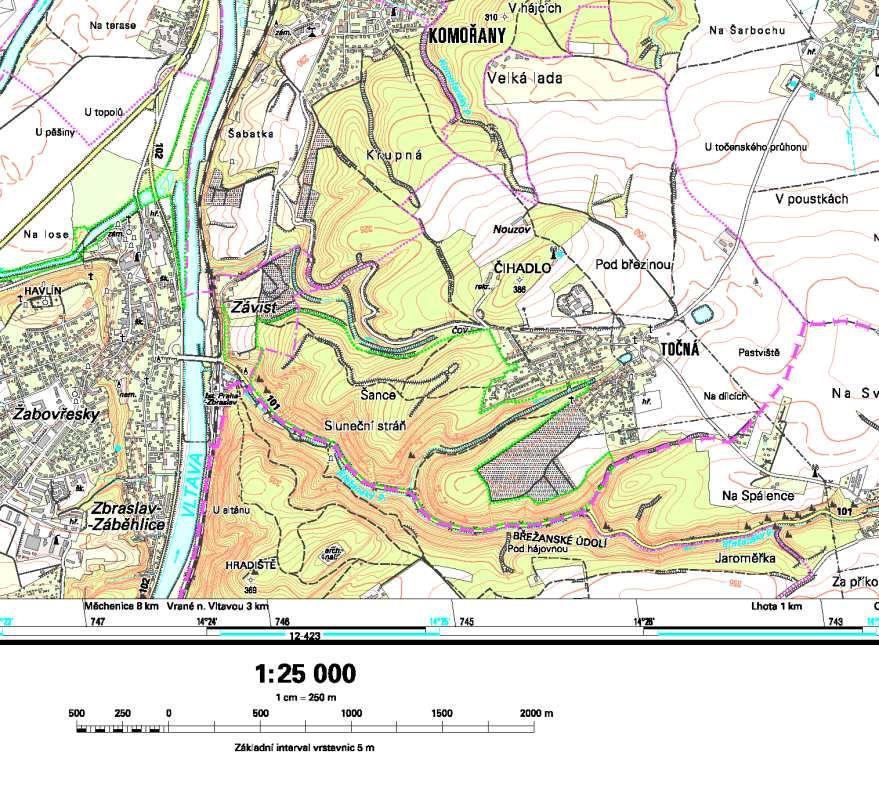

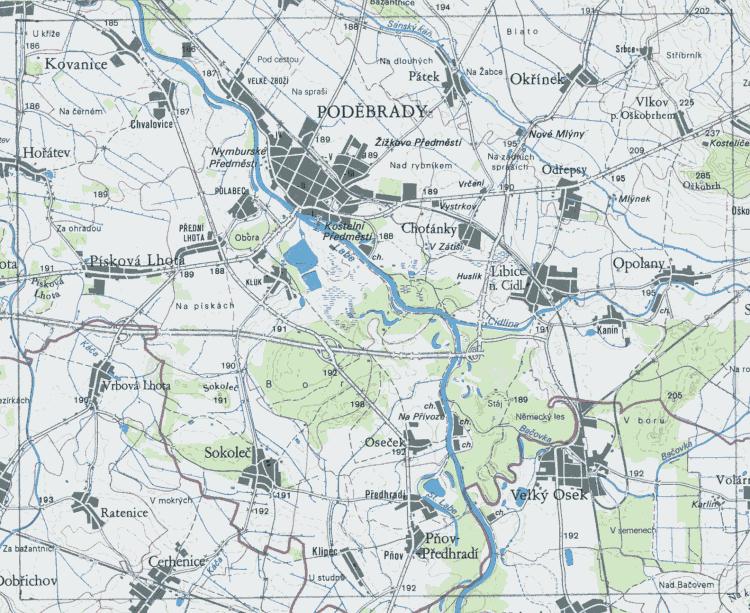

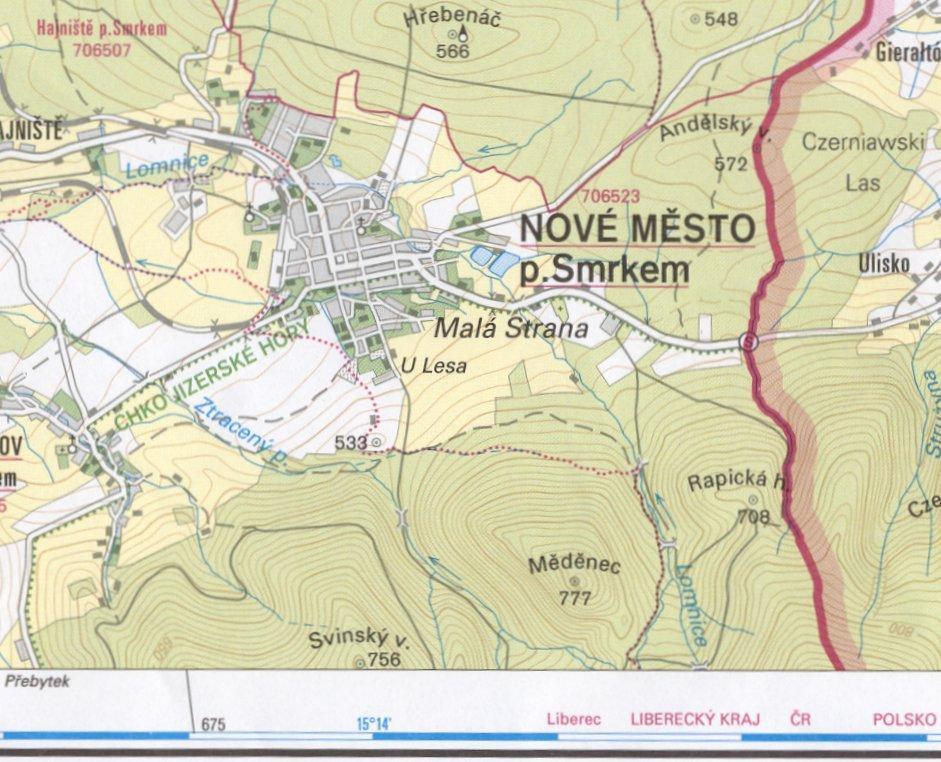

12 ZABAGED - ukázka Rastrová Základní mapa ČR 1 : (z dat ZABAGED) Rastrová Základní mapa ČR 1 : Rastrová Základní mapa ČR 1 : (z dat ZABAGED) Rastrová Základní mapa ČR 1 : Rastrová Základní mapa ČR 1 : (z dat ZABAGED) Rastrová Základní mapa ČR 1 : Rastrová Základní mapa ČR 1 :

13 ZABAGED - produkty Data ZABAGED jsou uživatelům nabízena formou následujících produktů: ZABAGED - Polohopis typů geografických objektů ZABAGED - Výškopis 3D vrstevnice. 3 typy objektů vrstevnic se zákl.inter 5, 2, nebo 1 m ZABAGED - Výškopis grid 10 x 10 m. ZABAGED - Výškopis 3D vrstevnice LLS. - Vrstevnice vygenerované z DMR 5 ZABAGED - INSPIRE Vodstvo. ZABAGED - INSPIRE Dopravní sítě. DMR 4G - Digitální model reliéfu 4G, pravidelná síť 5x5m, přesn.0,30m a 1 m v zales.úz DMR 5G - Digitální model reliéfu 5G, nepravidelná troj. síť, přesn.0,18 m a 0,30 v zales.úz DMP 1G - Digitální model povrchu ČR 1. generace + stavby a rostlinný pokryv Informace o ZABAGED

14 Digitální model území 25 (DMÚ 25) digitální mapové dílo vektorová forma Vojenský geografický a hydrometeorologický úřad v Dobrušce data jsou organizována do sedmi logických vrstev: vodstvo komunikace potrubní, energetické a telekomunikační trasy rostlinný a půdní kryt sídla, průmyslové a jiné topografické objekty hranice a ohrady terénní reliéf tyto logické vrstvy jsou fyzicky členěny do 20 datových vrstev data svou přesností a stupněm generalizace odpovídají mapám v měřítku 1 :

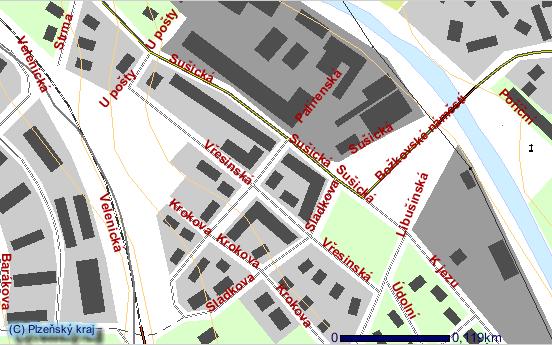

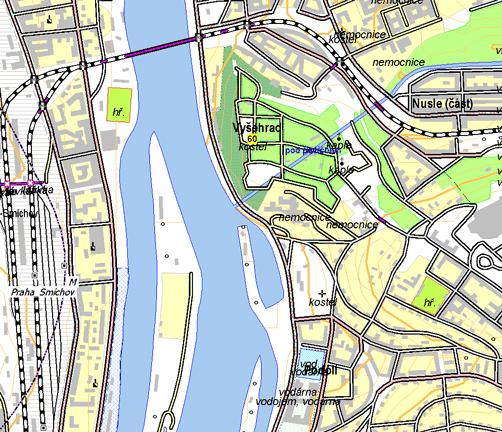

15 Digitální model území 25 (DMÚ 25) vektorová data => vzhled aplikace využívající DMÚ 25 závisí pouze na grafickém cítění operátora a možnostech software

16 Digitální model území 200 (DMÚ 200) garant, forma, obsah shodný s DMÚ 25 odpovídá topografické mapě ve vztažném měřítku 1 : polohová přesnost metrů podstatně levnější (odpovídá detailnosti a přesnosti obsahu)

17 Státní mapa 1 : SM5 - vektor tvořena třemi složkami katastrální, výškopisnou a topografickou podklad pro tvorbu katastrální složky digitální katastrální mapa (DKM) katastrální mapa digitalizovaná (KM-D), podklad pro výškopisnou složku: vektorový ZABAGED podklad pro topografickou složku: barevné ortofoto Katastrální složka neobsahuje parcelní čísla. pokryto 23% území České republiky z území, která jsou již pokryta, lze získat rasterizovanou verzi SM5 rastr z dosud nezpracovaných území lze zakoupit naskenovanou a ortorektifikovanou mapu SMO - 5

18 Státní mapa odvozená 1 : naskenovaná část listu SMO-5 SM5 rastr vypadá obdobně, SM5 vektor při vhodně nastaveném vzhledu také

19 Další státní mapová díla GEONAMES geodatabáze geografických názvů Správní hranice přesnost ekvivalent 1:5000, 1:10000, až na úroveň KÚ, každý rok aktualizováno (pozn.: špagetový model, pro práci v GIS bez přepracování nepoužitelné)

20 Ortofoto ČR Ortofoto České republiky (Ortofoto ČR) představuje periodicky aktualizovanou sadu barevných ortofot v rozměrech a kladu mapových listů Státní mapy 1 : (2 x 2,5 km). Ortofoto je georeferencované ortofotografické zobrazení zemského povrchu Aktualizace v tříletých cyklech, v každém roce aktualizována 1/3 území. Archivní ortofota: Černobílé snímkování od r do r Velikost pixelu 50 cm. Barevné snímkování od r (zkušební), dále pravidelné snímkování třetiny území ČR od r. 2003, poloviny území ČR od r Letecké měřické snímky jsou archivované v analogové formě v Archivu leteckých měřických snímků Vojenského geografického a hydrometeorologického úřadu (VGHMÚř) v Dobrušce. Jedná se o černobílé snímky z let 1936 až 2002.

21 Další státní mapová díla Informace o geografických podkladech poskytovaných Zeměměřickým úřadem jsou uvedeny na Geoportálu ČUZK

22 Komerční mapové produkty prakticky nemožné sledovat vývoj, nabízené produkty jde spíše o příklady než vyčerpávající seznam v závislosti na aplikaci mohou být levnější i dražší než státní mapová díla a mapová díla AČR závisí na cílech a požadavcích projektu data jsou obvykle omezena licenčními podmínkami omezujícími užití geodat na intra/internetu, prodej odvozených mapových děl týká se i státních dat komerční firmy často nabízejí předzpracovaná data státní správy do podoby využitelné v GIS např. mapy administrativního členění změna typu geometrie, atributy propojeny s číselníky, kontroly topologie, transformace do různých souř. systémů...

23 Komerční mapové produkty CEDA StreetNET StreetNET Lite

24 Komerční mapové produkty CEDA adresní body

25 Komerční mapové produkty Picodas TOPO Czech ekvivalent turistické mapy 1:50 000

26 ArcČR 500 verze 3.3 (Arcdata Praha) Digitální geografická databáze ČR vztažné měřítko 1 : ideální pro výuku ;-) vhodné k použití jako přehledka... Obsahem databáze jsou přehledné geografické informace o ČR. Data jsou rozdělena do tematických skupin: základní geografické (mapové) prvky a klady listů státních mapových děl, administrativní členění. ArcČR 500 vznikla ve spolupráci ARCDATA PRAHA, s.r.o. a Zeměměřického úřadu (ZÚ) a Českého statistického úřadu a jsou distribuována zdarma. Podkladem pro zpracování základních geografických informací v digitální formě jsou mapy a databáze, které byly poskytnuty Zeměměřickým úřadem: DATA 200. A dále data poskytnutá Českým statistickým úřadem (ČSÚ): polygony ZSJ (Základní sídelní jednotky), polygony ZSJ díly, číselníky administrativního členění, statistické údaje za jednotky administrativního členění.

27 ArcČR 500 verze Struktura geodatabáze Geografické prvky Letiště Sídla body, Výškové kóty Železniční stanice Hranice Silnice Vodní toky Vrstevnice Železnice Lesy Bažiny a rašeliniště Sídla - plochy Vodní plochy Chráněná území Klady základních map Klady topografických map Souřadnicová síť JTSK Zeměpisná síť v systému ETRS Zeměpisná síť v systému WGS Digitální model reliéfu Stínovaný reliéf Administrativní členění Základní sídelní jednotky Územně technické jednotky Katastrální území Městské obvody a městské části Části obce Obce a vojenské újezdy Obce s pověřeným obecním úřadem Obce s rozšířenou působností Okresy Kraje Stát aficka-data/arccr-500
