1 Technologický pasport Masarykovy univerzity Mgr. Petr Kroutil Masarykova univerzita Ústav výpočetní techniky

2 Agenda Stavební pasport MU Motivace technologického pasportu Co je to technologický pasport? Využití technologického pasportu MU Zkušenosti a budoucnost Diskuze, dotazy 21. konference GIS Esri v ČR, října 2012, Praha 2

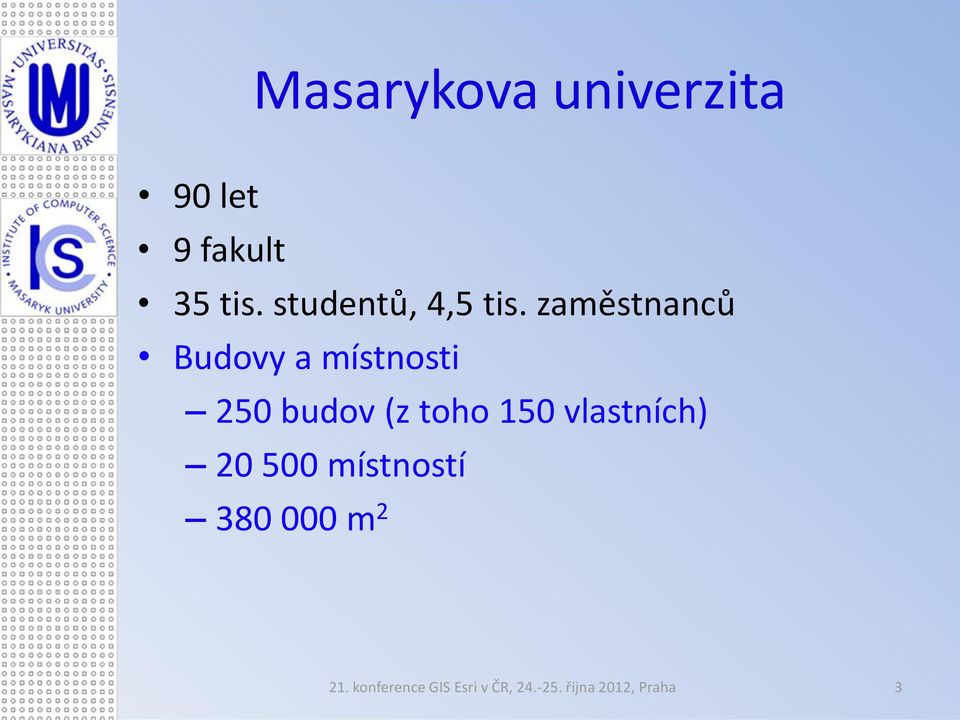

3 Masarykova univerzita 90 let 9 fakult 35 tis. studentů, 4,5 tis. zaměstnanců Budovy a místnosti 250 budov (z toho 150 vlastních) místností m konference GIS Esri v ČR, října 2012, Praha 3

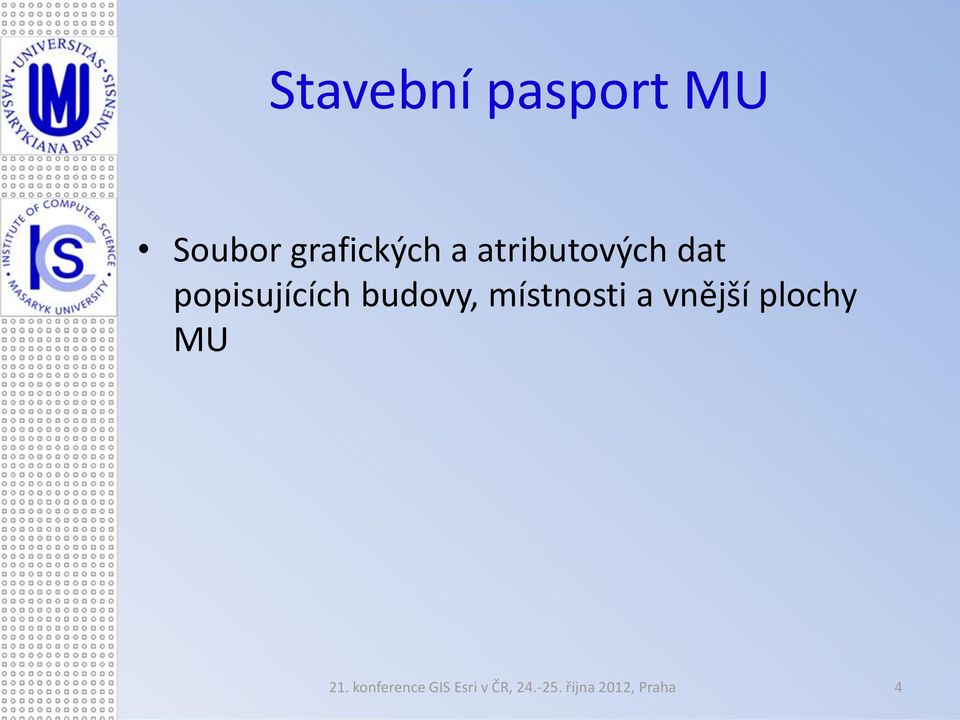

4 Stavební pasport MU Soubor grafických a atributových dat popisujících budovy, místnosti a vnější plochy MU 21. konference GIS Esri v ČR, října 2012, Praha 4

5 Příklady využití SP Webová aplikace, atributová část Stavební výkresy Podklady pro úklid, malování Orientace a navigace Podklady pro hasiče 3D modely, Google Earth 21. konference GIS Esri v ČR, října 2012, Praha 5

6 Webová aplikace 21. konference GIS Esri v ČR, října 2012, Praha 6

7 Webová aplikace 21. konference GIS Esri v ČR, října 2012, Praha 7

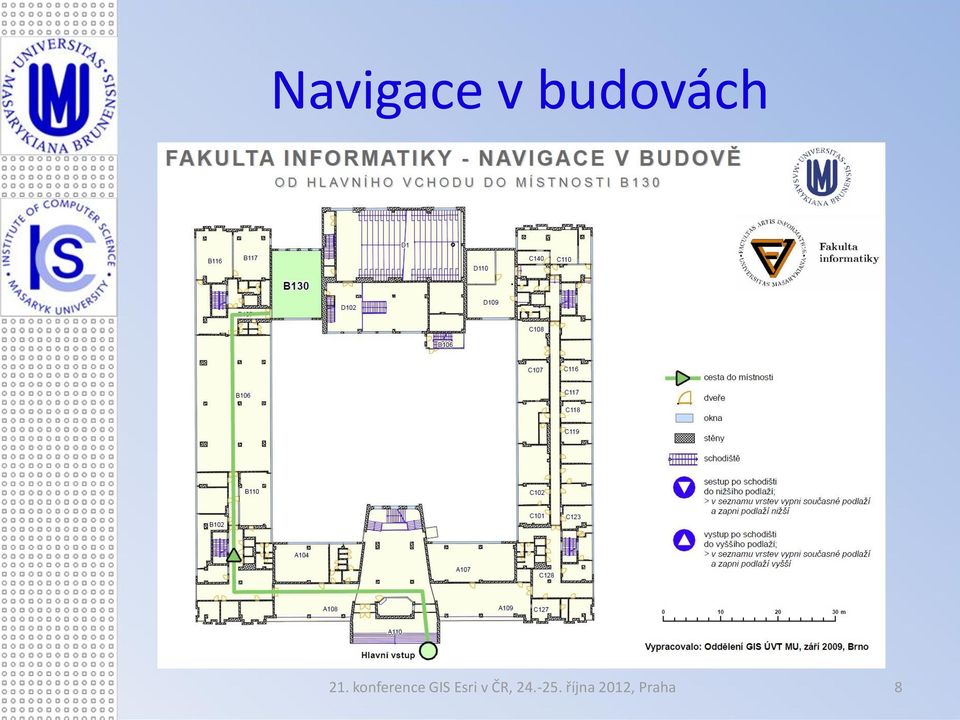

8 Navigace v budovách 21. konference GIS Esri v ČR, října 2012, Praha 8

9 3D modely 21. konference GIS Esri v ČR, října 2012, Praha 9

10 Stavební pasport jako podklad Platforma pro propojení informačních systémů analýzy na základě prostorového kontextu Aplikace IS BAPS Technologický pasport MU vizualizace měřených veličin v rámci BMS zobrazení zón a jejich stavu v rámci EKV, EZS propojení s ekonomickým systémem propojení se systémem správy majetku propojení se systémem správy klíčů 21. konference GIS Esri v ČR, října 2012, Praha 10

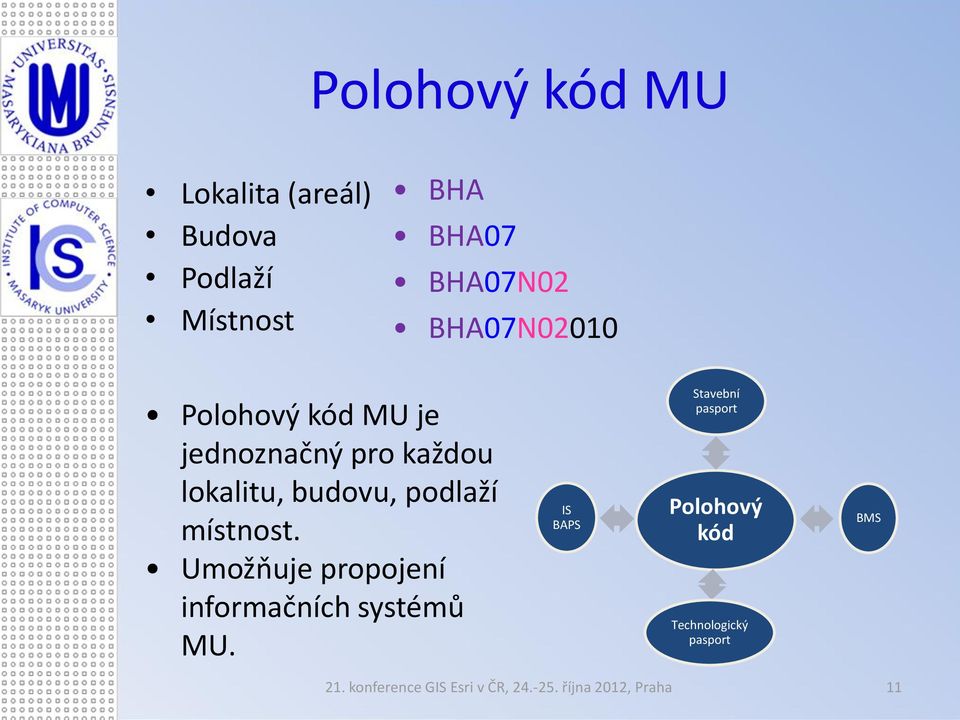

11 Polohový kód MU Lokalita (areál) Budova Podlaží Místnost BHA BHA07 BHA07N02 BHA07N02010 Polohový kód MU je jednoznačný pro každou lokalitu, budovu, podlaží místnost. Umožňuje propojení informačních systémů MU. IS BAPS Stavební pasport Polohový kód Technologický pasport BMS 21. konference GIS Esri v ČR, října 2012, Praha 11

12 Správa majetku 21. konference GIS Esri v ČR, října 2012, Praha 12

13 IS BAPS 21. konference GIS Esri v ČR, října 2012, Praha 13

14 EKV a EZS 21. konference GIS Esri v ČR, října 2012, Praha 14

15 Proč technologický pasport? Získání a udržování aktuální tech. dokumentace Možnost poskytovat dokumentaci na požádání ve formě vhodné pro uživatele aplikace, výkresy, plány,... GIS, CAD Plánování údržby, podklady pro revize podpora správy budov Řešení krizových situací 21. konference GIS Esri v ČR, října 2012, Praha 15

16 Technologický pasport Technologický pasport je soubor atributových a grafických dat popisujících technologie používané v budovách a v souvislosti s nimi. Evidujeme zařízení vlastnosti zařízení vazby mezi zařízeními grafický rodič technologický rodič 21. konference GIS Esri v ČR, října 2012, Praha 16

17 Registr tech. pasportu Seznam zařízení Atributy pro každé zařízení obecné konkrétní Svítidlo obecné: výrobce, dodavatel, záruka do,... konkrétní: jmenovité napětí, jmenovitý proud, krytí, typ, počet světelných zdrojů, typ světelných zdrojů, příkon světelného zdroje, konference GIS Esri v ČR, října 2012, Praha 17

18 Technologický kód Lokalita (areál) Budova Podlaží Místnost BHA BHA07 BHA07N02 BHA07N02010 Systém Podsystém Zařízení Číslování zařízení B BA BAEA BAEA012 BHA07N02010 BAEA konference GIS Esri v ČR, října 2012, Praha 18

19 Webová aplikace TP 21. konference GIS Esri v ČR, října 2012, Praha 19

20 Topné větve 21. konference GIS Esri v ČR, října 2012, Praha 20

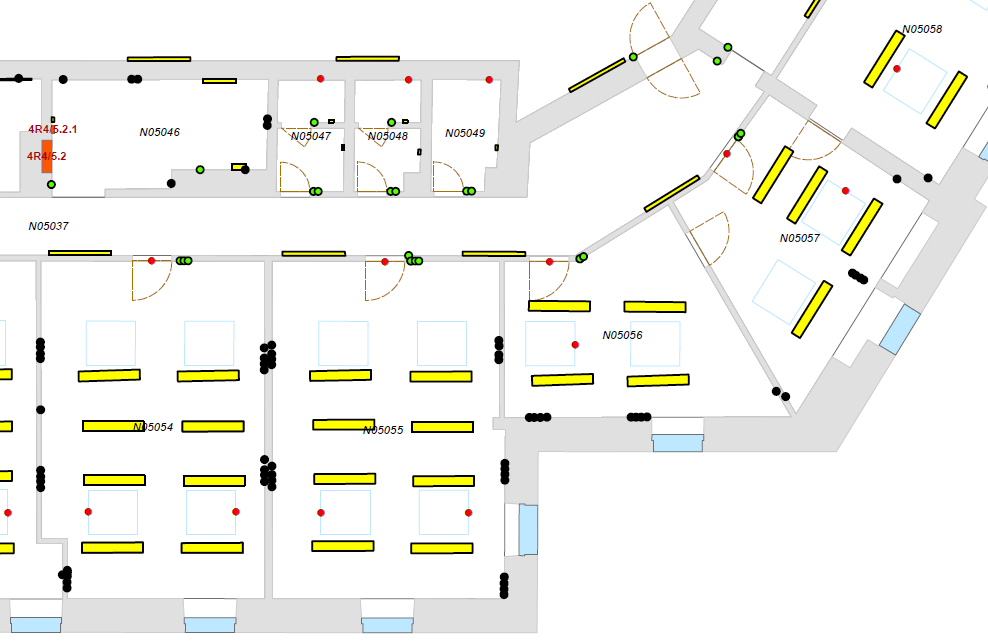

21 Elektroinstalace 21. konference GIS Esri v ČR, října 2012, Praha 21

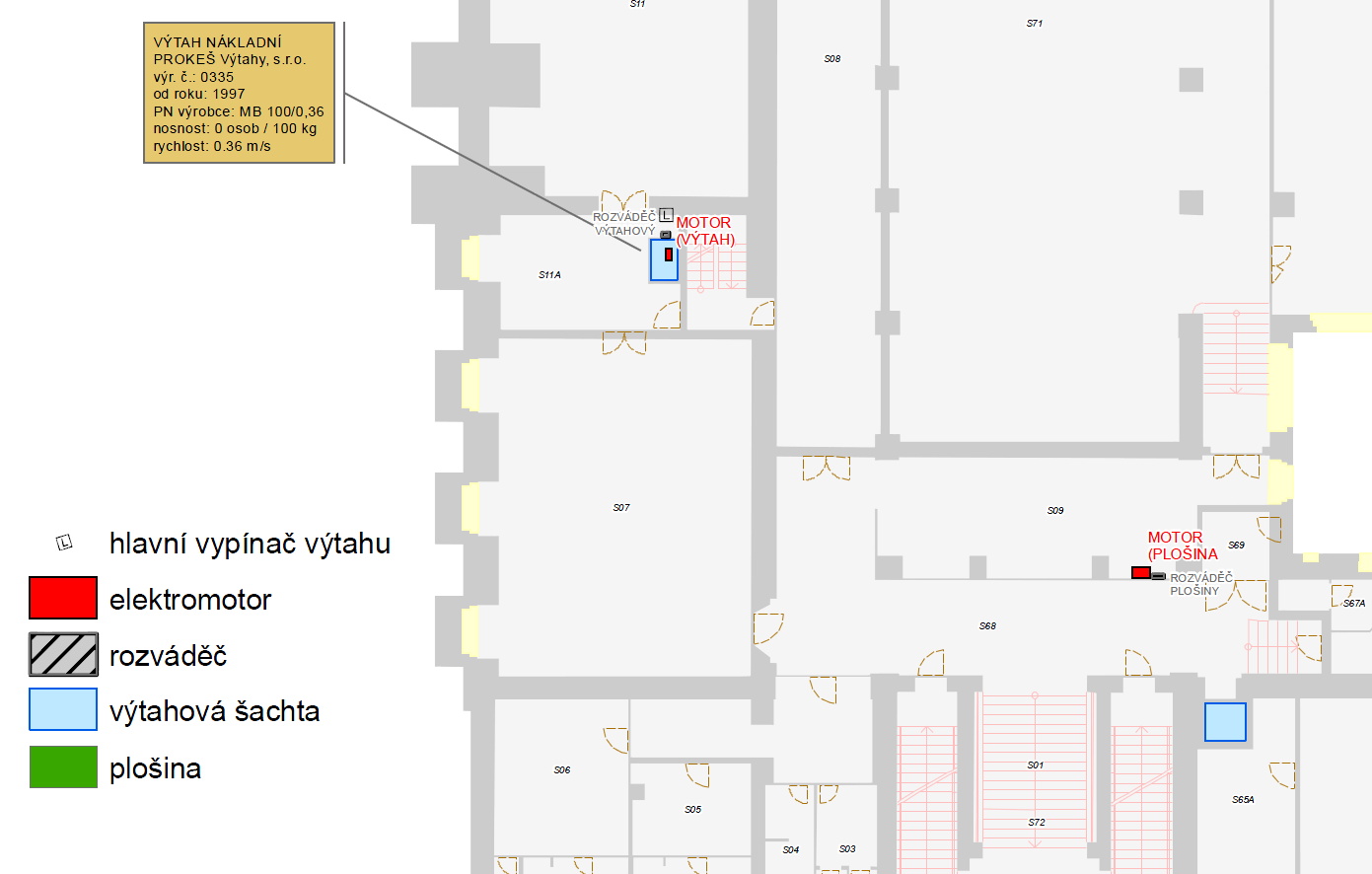

22 Zdvihací zařízení 21. konference GIS Esri v ČR, října 2012, Praha 22

23 Technologický pasport 3D 21. konference GIS Esri v ČR, října 2012, Praha 23

24 Statistiky TP MU Rozsah TP podle počtu budov kompletní TP 24 budov cca m 2 pouze elektroinstalace 12 budov cca m 2 zdvihací zařízení 70 budov 150 technologických celků Rozsah TP dle počtu zařízení a vazeb zařízení cca s vlastní grafikou cca se sdílenou grafikou cca vazby na tech. rodiče cca konference GIS Esri v ČR, října 2012, Praha 24

25 Pasport a ESRI ESRI Site License Tvorba a aktualizace dat, tvorba mapových děl ArcGIS for Desktop Správa dat data jsou uložena v relační databázi MS SQL Server, přístup pomocí ArcSDE Publikace dat na webu ArcGIS for Server 21. konference GIS Esri v ČR, října 2012, Praha 25

26 Budoucnost TP Tvorba schémat Generování DWG Symbolika Doplnění atributů zařízení dle požadavků uživatelů Uživatelé jako spolutvůrci TP Propojení s BMS Nadstavba ARCHIBUS 21. konference GIS Esri v ČR, října 2012, Praha 26

27 Proč pasport? Optimalizace provozu budov a podpora údržby Evidence Stavební a technologický pasport Evidence Stavební pasport Technologický pasport 21. konference GIS Esri v ČR, října 2012, Praha 27

28 Děkuji za pozornost. Mgr. Petr Kroutil Masarykova univerzita Ústav výpočetní techniky konference GIS Esri v ČR, října 2012, Praha 28
