1 Požárně otevřený prostor, odstupové vzdálenosti Václav Kupilík 1. Požárně bezpečnostní řešení a) Rozdělení objektu do požárních úseků a stanovení stupně požární bezpečnosti, b) Porovnání normových a navrhovaných požadavků na požární odolnost stavebních konstrukcí, c) Únikové cesty z hlediska evakuace, d) Odstupové vzdálenosti a pož.nebezpečný prostor, e) Vnější a vnitřní zásahové cesty, f) Zásobování vodou pro hašení a dodávka el.energie, g) Hasicí přístroje, druhy, jejich počet a umístění

2 Požárně otevřené plochy obvodových plášťů a) zcela požárně otevřené: hustota tepelného toku v rovině jejich líců > 60 kw.m -2 odpovídající p v > 15 kg.m -2 nebo době trvání normového požáru > 15 minut množství uvolněného tepla > 350 MJ m -2 vnější povrchy jsou z výrobků třídy E či F není zjištěna jejich PO, popř. nevyhovuje mezní stav E v požadovaném čase jedná se o konstrukci DP3, pokud se neprokáže, že jejich další ochranou vzniká hoření s nižší hustotou tep.toku než 60 kw.m -2 otvory s výplní v době pož.odolnosti nesnižují hustotu tep.toku pod 18,5 kw.m -2, která je rozhodující pro PNP

3 Požárně otevřené plochy obvodových plášťů b) částečně požárně otevřené, u kterých: po dobu požární odolnosti hustota tep.toku v rovině jejich líců 15 < 60 kw.m -2 odpovídající 2 < p v 15 kg.m -2 či době trvání normového požáru 2 až 15 minut obvodová stěna je druhu DP1 či DP2 mající vnější povrch z výrobků třídy < A2 (zděná stěna s dřev.obkladem) množství uvolněného tepla 150 MJ.m -2 < Q 350 MJ.m -2 c) požárně uzavřené: je-li jejich množství uvolněného tepla Q < 150 MJ.m -2 pokud jsou v PÚ bez požárního rizika či v PÚ chráněných únikových cest ve kterých je v celé půdorysné ploše instalováno samočinné SHZ a obvodové stěny jsou druhu DP1 či DP2 bez vnějšího povrchu z hořlavých hmot uvolňujícího větší množství tepla než 150 MJ.m -2

4 Požárně otevřené plochy střešních plášťů Střešní pláště jsou pouze požárně otevřené či uzavřené. a) v požárně nebezpečném prostoru: Musí být proveden z konstrukcí typu DP1 nebo se prokáže, že nešíří požár - např. nehořlavá krytina na dřev.latích či bednění z horní strany, kdežto z dolní strany má omezenou PO (zpravidla E < 15 minut), avšak je hořlavým konstr. systémem (E či R je závislá na dřev.latích) b) v pásech mimo požárně nebezpečný prostor: Povrchová vrstva je členěna na nehořlavé pásy šířky min.2 m, ohraničující plochu < 1500 m 2.. Pásy může nahradit stěna druhu DP1 převyšující povrch střešního pláště o 300 mm nebo jiná ekvivalentní úprava bránící rozšíření požáru. Stř.pláště včetně otvorů (světlíky, stř.okna) jsou pož. otevřenou plochou s hustotou tep.toku odpovídající p v = 30 kg.m -2

5 Požárně otevřené plochy střešních plášťů Některé případy, kdy stř. pláště se nepovažují za pož.otevřené plochy, a proto nevyžadují odstupové vzdálenosti: stř.plášť nad pož.stropem posledního NP je bez p n nebo zastřešuje I a II.stupeň PB, přičemž p v 50 kg.m -2 střešní plášť s pož.dělicí funkcí DP1 vykazuje požární odolnost, přičemž hořlavá povrchová vrstva (krytina, tep. izolace apod.) při požáru uvolní nejvýše 150 MJ tepla z 1 m 2 nebo tep.výkon 0,4 MW.m 2 (pro zhodnocení stačí jedno z těchto kritérií s uvážením výhřevnosti živičných hydroizolací 30 MJ.m -2 ), ale průměrná vzdálenost povrchu stř.pláště od stropu druhu DP1 0,5 m hustota tep.toku z hořící střechy je ve svislé rovině na okraji římsy 18,5 kw.m -2, která je pro požárně nebezpečný prostor rozhodující

6 Požadavky na střešní plášť a) nahoře vlevo: posuzuje se nenosný střešní plášť i nosná konstrukce b) nahoře vpravo: posuzuje se nosná konstr. c) dole: bez požadavků na střešní plášť a nosná konstr. může být DP3

7 Požadavky na střešní plášť a) Střešní plášť nad požárním stropem b) Střešní plášť nad střešní konstrukcí bez funkce požárního stropu

8 Požadavky na střešní plášť Hořlavá úprava střešního pláště nevhodného do požárně nebezpečného prostoru 1 živičná krytina 2 dřevěné bednění 3 plechová krytina 4 nehořlavý podklad 5 hořlavá izolační vrstva

9 Požadavky na střešní plášť Nehořlavá úprava střešního pláště vhodného do požárně nebezpečného prostoru 1 plechová krytina 2 nehořlavá vrstva 3 hořlavá izolační vrstva 4 nehořlavý podklad 5 živičná krytina 6 nehořlavý posyp 7 dřevěné bednění 8 břidlicová krytina 9 plech či nehořlavé, profilované desky 10 ocelová střešní konstrukce

10 Posuzování střešních plášťů u plochých střech

11 Posuzování střešního pláště sedlové střechy s požárním zatížením v posledním NP

12 Posuzování střešního pláště zakřivené střechy s požárním zatížením v posledním NP

13 Posuzování podhledů nad posledním NP

14 Požární stěna s převýšením nad konstrukcí střechy: a) pro jednopodlažní objekty o 450 mm b) pro vícepodlažní objekty o 300 mm

15 Požární stěna bez převýšení nad střechu: a) u střešního pláště DP1 v šířce > 1200 mm nad požární stěnou b) při výškové změně střešního pláště min. o 1200 mm: 1 střešní plášť druhu DP1 2 střešní plášť druhu DP2 nebo DP3 3 - požární stěna

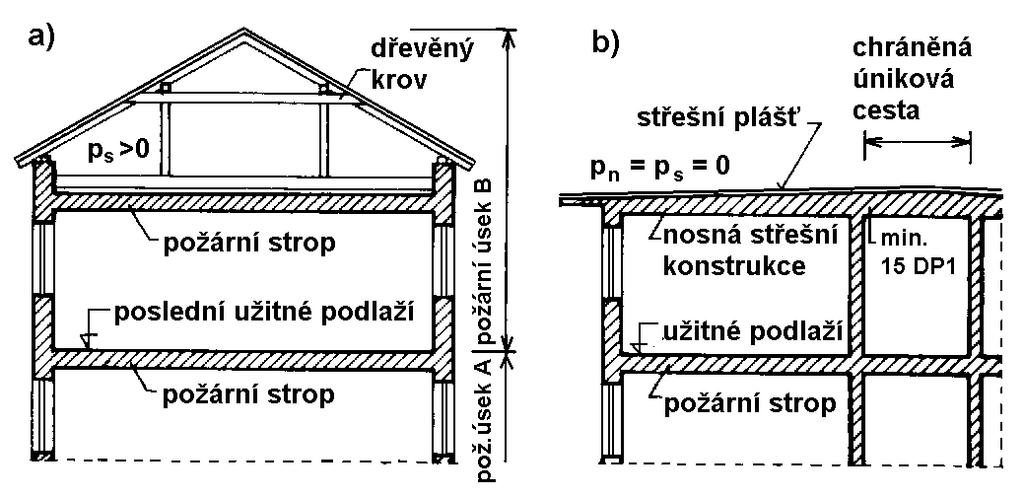

16 Posuzování stropu nad posledním užitným podlažím a) strop má charakter požárního stropu b) strop jako konstrukce střechy

17 Odstupové vzdálenosti Odstupové vzdálenosti od stavebních objektů se určí: 1a) buď na základě procenta požárně otevřených ploch (POP) p o : vychází-li pro skupinu POP hodnota p o 40%, je možné stanovit odstupovou vzdálenost a PNP od této skupiny POP jako celku nedosahuje-li POP hodnoty 40%, odstupová vzdálenost a PNP se určí od jednotlivých POP bez ohledu na velikost obvodové stěny; pro vlastní POP se tedy uvažuje hodnota p o = 100% 1b) či výpočtem max. hustoty tepelného toku 18,5 kw.m -2 a vymezením požárně nebezpečného prostoru (PNP) 2) výpočtem odstupové vzdálenosti z hlediska padání hořlavých částí do požárně nebezpečného prostoru Při padání hořlavých částí stavebních konstrukcí se musí odstupové vzdálenosti zvětšit tak, aby části dopadly vždy do PNP za podmínky, že mohou padat v odchylce 20 od svislé roviny, tj. do vzdálenosti rovné 0,36 násobku výšky pádu hořlavé části Za výslednou odstupovou vzdálenost se považuje větší z obou hodnot

18 Vymezení požárně nebezpečného prostoru před požárně otevřenou plochou

19 Řešení svislých požárních pásů

20 Průběh plamene po fasádě s parapetem a nadpražím Průběh plamene po fasádě s převislým koncem

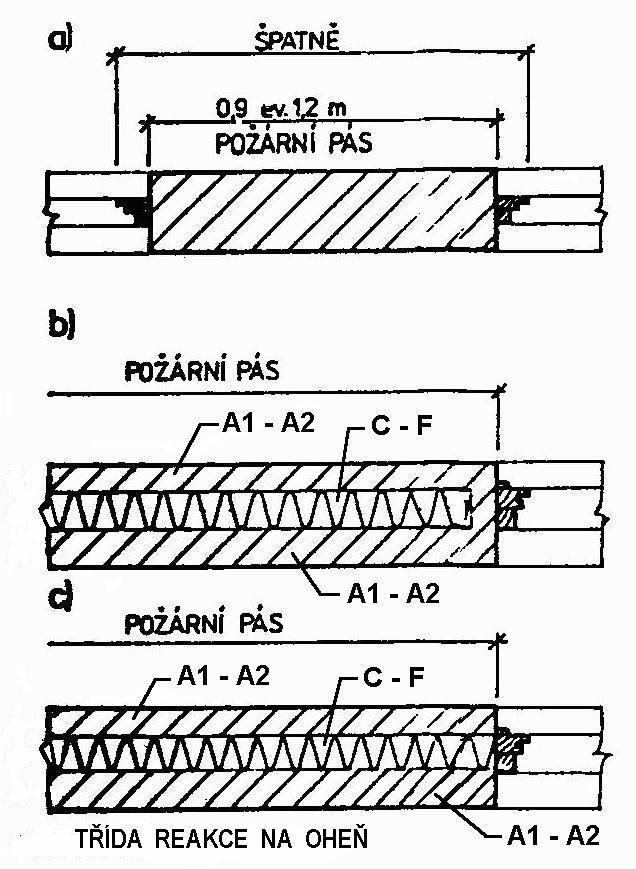

21 Měření šířky (výšky) požárního pásu: a) nevyhovující b) vyhovující c) omezeně vyhovující

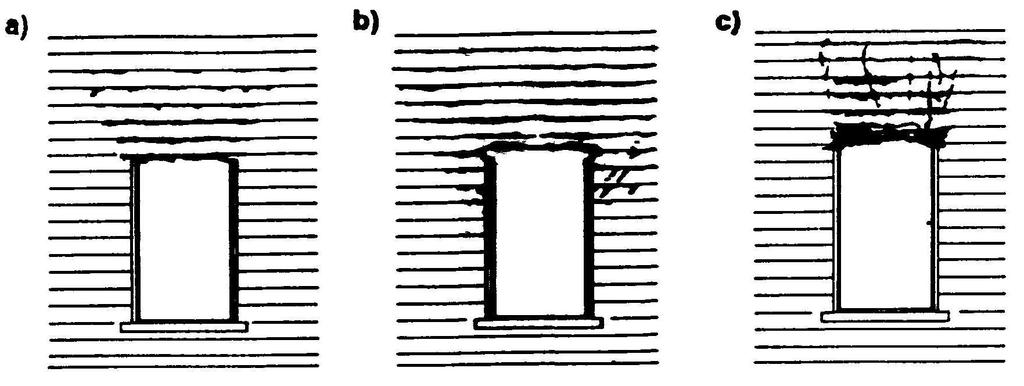

22 Vliv oken na šíření požáru Pronikání ohně okenními otvory do fasády: a) malého rozsahu plamene a nízké intenzity b) velkého rozsahu plamene a nízké intenzity c) velké intenzity

23 Šíření horkých plynů před fasádou zděné budovy v závislosti na čase při zkoušce s požárním zatížením 30 kg.m -2

24 Řešení vodorovných požárních pásů

25 Nehořlavé pásy obvodových stěn

26 Nehořlavé pásy obvodových stěn

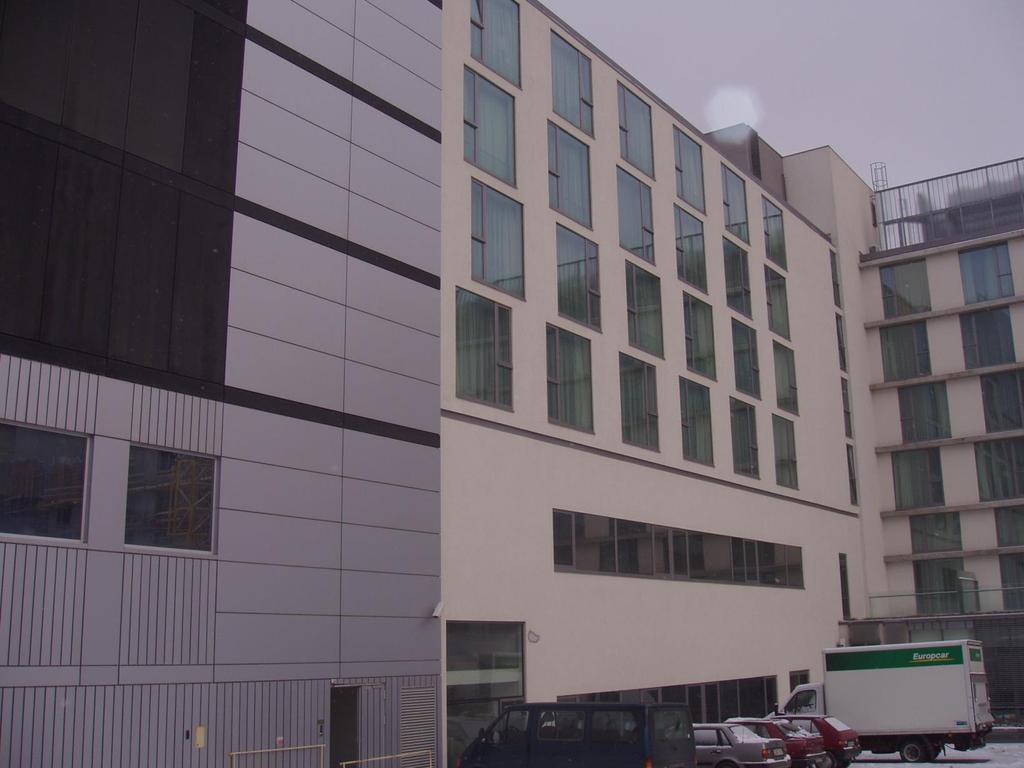

27 Nehořlavé pásy obvodových stěn

28 Nehořlavé pásy obvodových stěn

ČSN 73 0802 Nehořlavý pás MIV s požární odolností Svislý nehořlavý pás se musí s požární stěnou stýkat po celé její

29 ČSN Nehořlavý pás MIV s požární odolností Svislý nehořlavý pás se musí s požární stěnou stýkat po celé její tloušťce Požární stěna i nehořlavý pás jsou konstrukce kategorie EI Styk stěny a pásu musí vykazovat mezní stavy EI

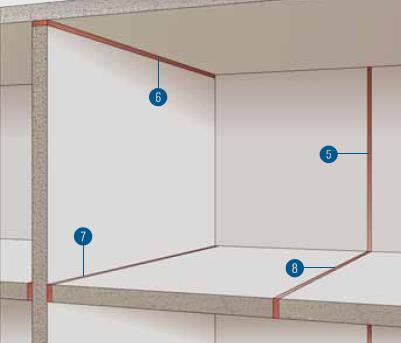

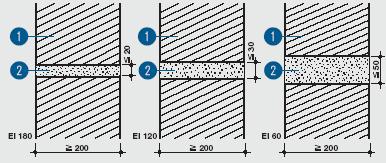

30 Utěsnění pomocí pěny Šířka spáry závislá na tl.příčky Úprava ostění 1 masivní stěna 2 protipožární pěna 3 protipožární lepidlo 4 přířezy min. šířky 80 mm požárních desek pro dosažení min.tl. stěny 5 - přířezy požárních desek o tl. potřebné pro dosažení max. dovoleného rozměru 6 8 spáry mezi stěnami a stropem

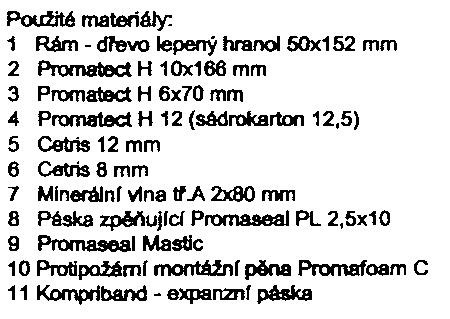

31 MIV s požární odolností

32 Funkce obvodové stěny při bránění šíření požáru

33 Případy, kdy je možno vynechat požární pásy: a) vodorovného, pokud je alespoň na jedné straně požárního stropu (požární stěny požární úsek bez požárního rizika, ne však chráněná úniková cesta b) vodorovného, pokud nad posledním nadzemním podlažím není požární strop c) vodorovných i svislých, pokud jde o požární úseky v objektu s výškou < 12 m s max. třemi podlažími

34 Požární okno osazené k zabránění přenosu požáru ze sousedního objektu

35 Řešení nového objektu v požárně nebezpečném prostoru: a) z exteriéru b) z interiéru

36 Princip teplotní inverze

37 Děkuji za pozornost
