1 1 POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ STAVBY INVESTOR: Obec Brťov - Jeneč STAVEBNÍ AKCE: Hasičská zbrojnice stavební úpravy, přístavba, nástavba k.ú. Brťov u Černé Hory p.č. 182, 183 ZPRACOVATEL PBŘS: Milan Švancara, Újezd 1, Kunštát osoba odborně způsobilá na úseku PO osvědčení Z 201/96 tel.: ODPOVĚDNÝ PROJEKTANT: Ing. Erik Volf, Svinošice 109, Lipůvka Autorizovaný inženýr pro pozemní stavby autorizace č DATUM: 05/2013

2 2 I. Seznam použitých podkladů I.1 Projektová dokumentace vypracovaná Ing. Erik Volf, 02/2013 I.2 vyhl. č. 23/2008 Sb. ve znění vyhl. č. 268/2011 Sb. o technických podmínkách požární ochrany staveb (dále jen vyhl. 23/2008 Sb.) ČSN /2011 PBS Změny staveb (dále jen ČSN ) ČSN /2010 PBS výrobní objekty (dále jen ČSN ) ČSN /2006 Požární stanice a požární zbrojnice ČSN /2009 PBS - Společná ustanovení (dále jen ČSN ) ČSN PBS - Zásobování požární vodou ČSN PBS - Obsazení objektů osobami ČSN Požární bezpečnost tepelných zařízení Vyhl. č. 268/2009 Sb. o technických požadavcích na stavby Vyhl. MV ČR č. 246/2001 Sb. o požární prevenci Hodnoty požární odolnosti stavebních konstrukcí podle eurokódů Pavus 2009 I.3 Použité zkratky: PBŘS požárně bezpečnostní řešení stavby PBS požární bezpečnost staveb PÚ požární úsek Kce stavební konstrukce SDK sádrokartonové konstrukce SPB stupeň požární bezpečnosti NCHÚC nechráněná úniková cesta HP hasící přístroj II. Základní údaje Projektová dokumentace řeší rekonstrukci, přístavbu a nástavbu objektu hasičské zbrojnice pro sbor dobrovolných hasičů obce Brťov. Objekt je samostatně stojící, bude jednopodlažní (půdní prostor bez využití), plocha přístavby 12m 2 (17= původního PÚ). Konstrukční systém hodnocen jako nehořlavý DP1. Objekt je v I. NP řešen dle ČSN jako garáž jednotlivá, pro vozidla skupiny II., dvě společná stání. SDH Brťov je vybavena požární stříkačkou PPS 12 a bude mít zásahové vozidlo Ford Tranzit což je dodávkové vozidlo sk. I. Zbrojnice je navržena s rezervou a to jako jednotlivá garáž pro vozidla skupiny II včetně dostatečného prostoru pro uložení věcných prostředků PO a v tomto ohledu i se započítáním nahodilého požárního zatížení pro věcné prostředky požární ochrany. Požadavky vyhl. 23/2008 Sb. jsou pro daný typ objektu splněny použitím ustanovení zejména dle 21 a použitím postupu dle ČSN , ČSN a ČSN únikové cesty jsou pouze nechráněné, požárně nebezpečný prostor je vymezen v souladu s ustanoveními 11, zařízení k hašení požárů a záchranné práce dle 12, vybavení stavby hasícími přístroji je navrženo dle technické normy a ustanovení přílohy č. 4. Doplňující a podrobné požadavky vyhl. č. 23/2008 Sb. jsou řešeny v textu tohoto PBŘS. Změna stavby je řešena dle ČSN jako změna stavby skupiny II. s uplatněním specifických požadavků požární bezpečnosti. III. Požární úseky Dle ČSN se jedná o garáž pro vozidla skupiny 2, pro nákladní automobily a speciální automobily a podle čl. I.2.3 garáž jednotlivá být max. 3 stání. Dle ČSN bude garáž tvořit samostatný požární úsek PÚ 1. Další požární úsek je II. NP půdní prostor bez využití PÚ 2.

3 3 IV. Požární riziko, určení stupně požární bezpečnosti a posouzení velikosti požárních úseků Informace o objektu: Název objektu:... Požární zbrojnice Brťov Požární úsek: PÚ 1 garáž ČSN Počet užit. podl. v objektu... 2 [-] Poč.užit.nadz.pod.v objektu... 2 [-] Konstrukce... nehořlavých Zařazení dle ČSN výr. objekt, sklad Koef. k4... 0,85 [-] Koef. k7... 2,00 [-] Poloha úseku - podlaží... nadzemní po. Koeficient c... 1,00 Garáže... ANO Skupina garáží... sk.2 Typ garáží... jednotlivá Požadovaný počet stání... 0 Výsledky výpočtu: Nejvyšší počet stání... 3 Pravděpodobná doba požáru (na 1.podlaží)... 77,40 [min] Ekvivalentní doba požáru e... 50,37 [min] Stupeň požární bezpečnosti pož.úseku... II Teplota v hořícím prostoru ,33 [ C] Plocha požárního úseku S... 60,50 [m 2 ] Plocha otvorů pož.úseku So... 5,08 [m 2 ] Průměrné ho otvorů pož.úseku... 1,17 [m] Průměrná světlá výška pož.úseku hs... 3,48 [m 2 ] Požární zatížení p... 45,55 [kg.m -2 ] Maximální plocha pož.úseku ,39 [m 2 ] Čas zakouření te... 2,29 [min] Pravděpodobnost vzniku a rozšíření požáru P1... 1,04 [E.R.] Pravděpodobnost rozsahu škod zp. požárem P ,38 [E.R.] IV.2 Stavební konstrukce Stavební Kce Stávající obvodové konstrukce požární zbrojnice smíšené kámen/cihly tl. 500mm nové ve II. NP z keramického zdiva tl. 360mm vyhovují požadavku REW 30 DP1. Nenosná požárně-dělící příčka oddělující schodiště ve II. NP SDK od půdy bude Kce s požadavkem EI 15 DP1 z obou stran. Strop nad I. NP je navržen z ŽB panelů př. Spirol splňuje REI 30 DP1 dle eurokódů. Nosné Kce střechy nad požárním stropem jsou bez požadavku na požární odolnost. Strop ve schodišti SDK s požadavkem na požární odolnost EI 15 DP1 ze spodní strany. Střešní plášť bez požadavku na požární odolnost. Požárně dělící Kce jsou obvodové stěny REW 30 DP1, SDK stěna II. NP EI 15 DP1, strop ve schodišti EI 15 DP1 a ŽB strop REI 30 DP1. Požární uzávěr otvorů dveře 2.01/2.02 typu EW 15 DP3. Projektem navržené stavební Kce vyhovují požadavkům na požární odolnost, únosnost a stabilitu a stanovený SPB v souladu s vyhl. č. 23/2008 Sb. a ČSN V. Možnost provedení požárního zásahu, evakuace osob a únikové cesty V.1 Podmínky požárního zásahu Jednoduchý stavební objekt u kterého nejsou složité podmínek pro zásah dle 18 vyhl. č. 246/2001 Sb.

4 4 V.2 Obsazení osobami Obsazení osobami = max. 10 osob. V.3 Únikové cesty Z garáže vede jedna nechráněná úniková cesta po rovině s šířkou více než 1,5u, přímý východ na volné prostranství únikové cesty vyhovují ustanovením vyhl. č. 23/2008 Sb. a ČSN VI. Odstupové a bezpečnostní vzdálenosti Požárně nebezpečný prostor objektu nesmí zasahovat požárně otevřené plochy a hořlavé stavební KCe sousedních objektů a dle čl ČSN objekt svým požárně nebezpečným prostorem nemá zasahovat do sousedních pozemků k nimž má vlastnické právo jiná fyzická nebo právnická osoba s výjimkou veřejných prostranství, vodních ploch, komunikací apod.. Dle vyhl. č. 23/2008 Sb. je požárně nebezpečný prostor určen pro min. 40% požárně otevřených ploch. Odstupy Garáž: Varianta Odstup Výška Délka Otevř. % otev. Zatíž. Odstup plocha ploch pv [m] [m] [m 2 ] [%] [kg.m -2 ] [m] stavební objekt hustotou tep. toku vrata 2,80 3,02 8,46 100,00 50,37 114,54 3,72 okna I. NP 1,20 0,88 1,06 100,00 50,37 114,54 1,31 požárně nebezpečný prostor - nezasahuje do požárně otevřených ploch a hořlavých stavebních Kcí sousedních objektů - vyhovuje požárně otevřené plochy a hořlavé stavební Kce řešeného objektu nejsou v požárně nebezpečném prostoru jiných objektů - vyhovuje požárně nebezpečný prostor nezasahuje do sousedních pozemků v jiném vlastnictví = vyhovuje dle ČSN , vyhovuje dle vyhl. č. 23/2008 Sb. Odstupové vzdálenosti VYHOVUJÍ ustanovením vyhl. č. 23/2008 Sb. o požární ochraně staveb a VYHOVUJÍ dle ČSN VII. Zajištění zásobování požární vodou a vybavení přenosnými hasícími přístroji VII.1 Voda pro hašení - vnější odběrní místa Podzemní hydranty na vodovodním řadu obce Brťov DN 100, první 25m, druhý 120m vyhovuje pro zásobování požární vodou dle ČSN a vyhl. č. 23/2008 Sb. Vzdálenosti... od objektu/mezi sebou hydrant /300(300/500) [m] výtokový stojan /1200 [m] plnící místo /5000 [m] vodní tok nebo nádrž [m] Potrubí DN [mm] Odběr Q pro 0,8 m.s [l.s -1 ] Odběr Q pro 1,5 m.s [l.s -1 ] Obsah nádrže požární vody [m 3 ] VII.2 Voda pro hašení - vnitřní odběrní místa Dle čl. 4.4 ČSN nejsou stanoveny požadavky na vnitřní odběrní místa požárního vodovodu v žádném z řešených PÚ.

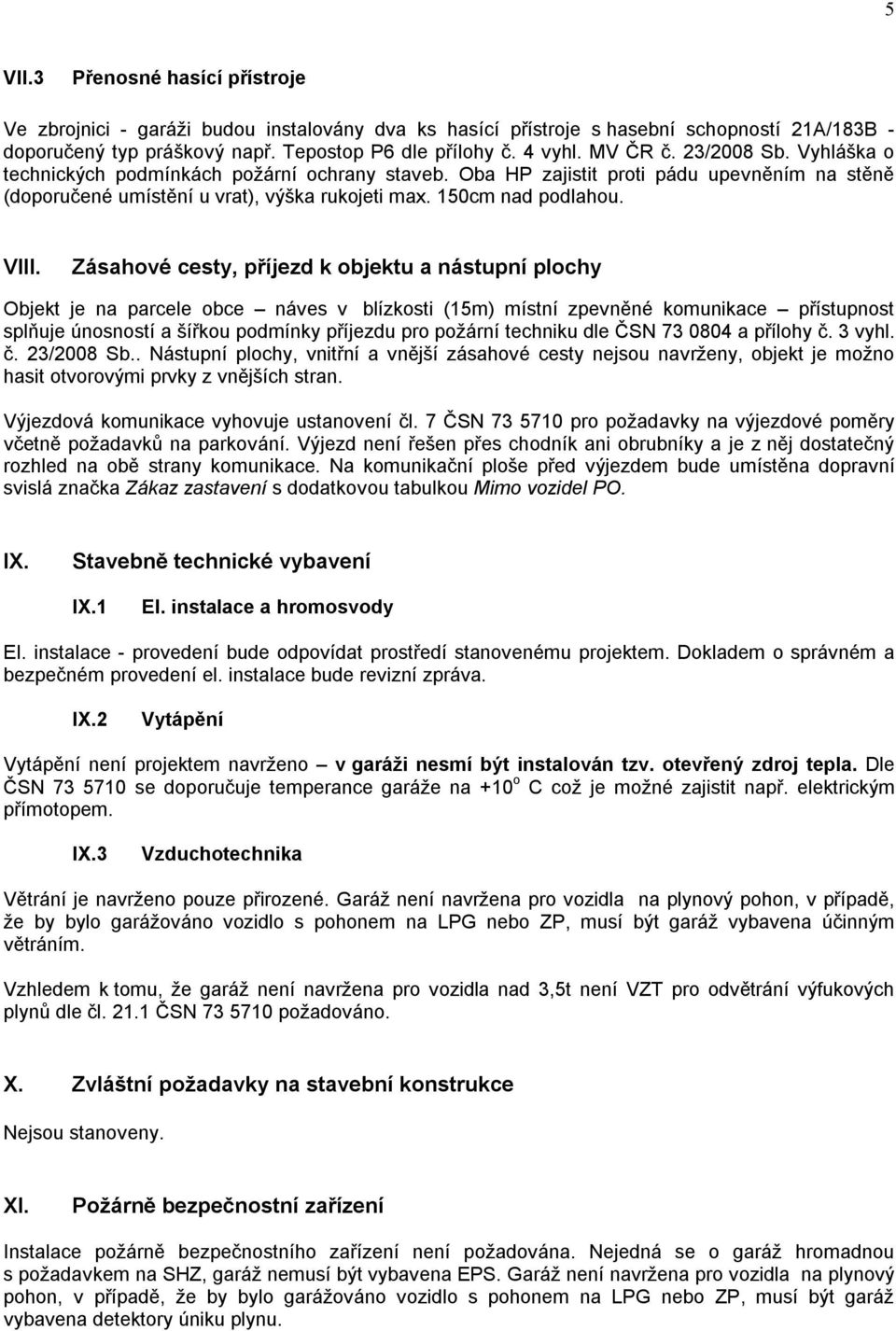

5 5 VII.3 Přenosné hasící přístroje Ve zbrojnici - garáži budou instalovány dva ks hasící přístroje s hasební schopností 21A/183B - doporučený typ práškový např. Tepostop P6 dle přílohy č. 4 vyhl. MV ČR č. 23/2008 Sb. Vyhláška o technických podmínkách požární ochrany staveb. Oba HP zajistit proti pádu upevněním na stěně (doporučené umístění u vrat), výška rukojeti max. 150cm nad podlahou. VIII. Zásahové cesty, příjezd k objektu a nástupní plochy Objekt je na parcele obce náves v blízkosti (15m) místní zpevněné komunikace přístupnost splňuje únosností a šířkou podmínky příjezdu pro požární techniku dle ČSN a přílohy č. 3 vyhl. č. 23/2008 Sb.. Nástupní plochy, vnitřní a vnější zásahové cesty nejsou navrženy, objekt je možno hasit otvorovými prvky z vnějších stran. Výjezdová komunikace vyhovuje ustanovení čl. 7 ČSN pro požadavky na výjezdové poměry včetně požadavků na parkování. Výjezd není řešen přes chodník ani obrubníky a je z něj dostatečný rozhled na obě strany komunikace. Na komunikační ploše před výjezdem bude umístěna dopravní svislá značka Zákaz zastavení s dodatkovou tabulkou Mimo vozidel PO. IX. Stavebně technické vybavení IX.1 El. instalace a hromosvody El. instalace - provedení bude odpovídat prostředí stanovenému projektem. Dokladem o správném a bezpečném provedení el. instalace bude revizní zpráva. IX.2 Vytápění Vytápění není projektem navrženo v garáži nesmí být instalován tzv. otevřený zdroj tepla. Dle ČSN se doporučuje temperance garáže na +10 o C což je možné zajistit např. elektrickým přímotopem. IX.3 Vzduchotechnika Větrání je navrženo pouze přirozené. Garáž není navržena pro vozidla na plynový pohon, v případě, že by bylo garážováno vozidlo s pohonem na LPG nebo ZP, musí být garáž vybavena účinným větráním. Vzhledem k tomu, že garáž není navržena pro vozidla nad 3,5t není VZT pro odvětrání výfukových plynů dle čl ČSN požadováno. X. Zvláštní požadavky na stavební konstrukce Nejsou stanoveny. XI. Požárně bezpečnostní zařízení Instalace požárně bezpečnostního zařízení není požadována. Nejedná se o garáž hromadnou s požadavkem na SHZ, garáž nemusí být vybavena EPS. Garáž není navržena pro vozidla na plynový pohon, v případě, že by bylo garážováno vozidlo s pohonem na LPG nebo ZP, musí být garáž vybavena detektory úniku plynu.

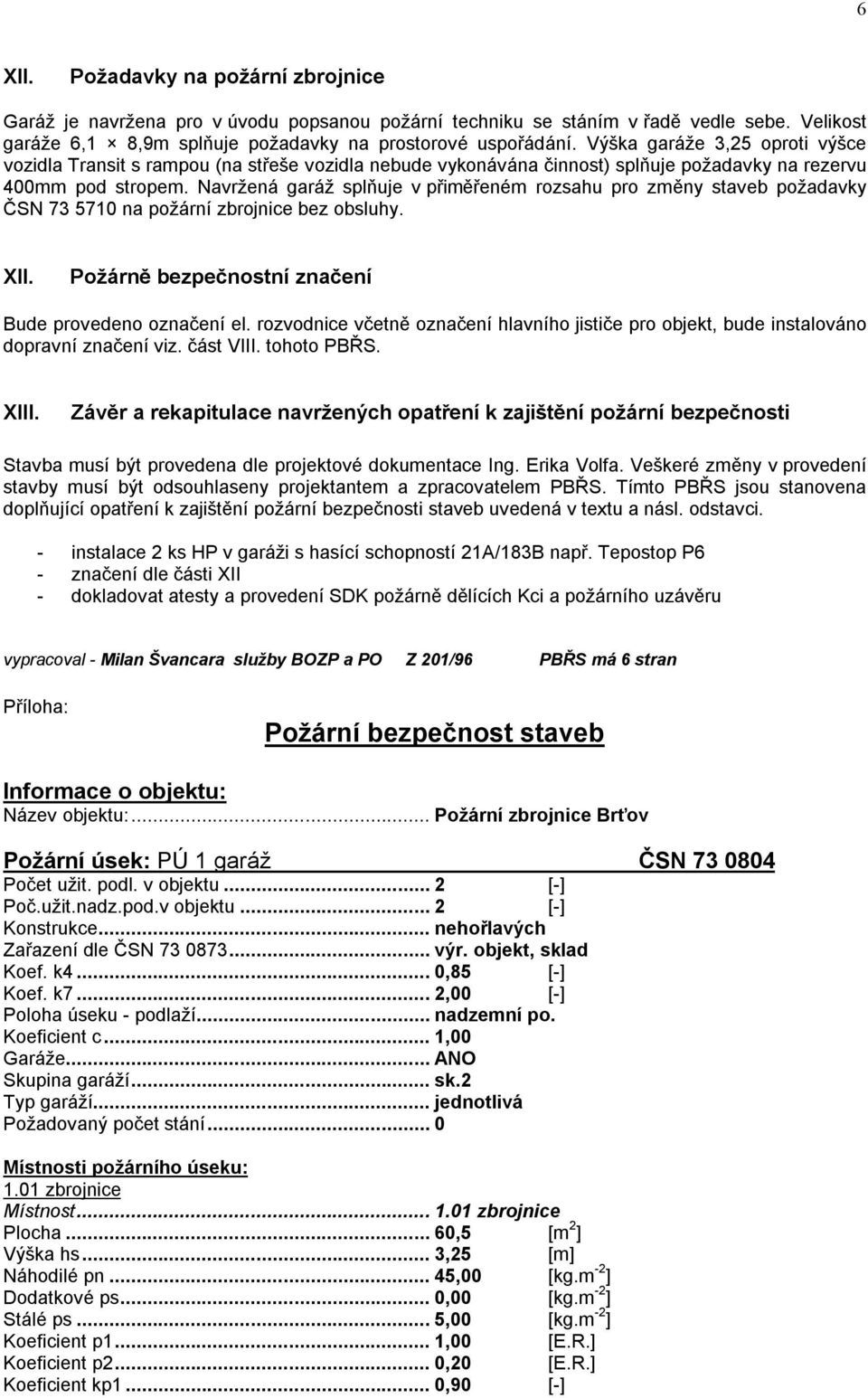

6 6 XII. Požadavky na požární zbrojnice Garáž je navržena pro v úvodu popsanou požární techniku se stáním v řadě vedle sebe. Velikost garáže 6,1 8,9m splňuje požadavky na prostorové uspořádání. Výška garáže 3,25 oproti výšce vozidla Transit s rampou (na střeše vozidla nebude vykonávána činnost) splňuje požadavky na rezervu 400mm pod stropem. Navržená garáž splňuje v přiměřeném rozsahu pro změny staveb požadavky ČSN na požární zbrojnice bez obsluhy. XII. Požárně bezpečnostní značení Bude provedeno označení el. rozvodnice včetně označení hlavního jističe pro objekt, bude instalováno dopravní značení viz. část VIII. tohoto PBŘS. XIII. Závěr a rekapitulace navržených opatření k zajištění požární bezpečnosti Stavba musí být provedena dle projektové dokumentace Ing. Erika Volfa. Veškeré změny v provedení stavby musí být odsouhlaseny projektantem a zpracovatelem PBŘS. Tímto PBŘS jsou stanovena doplňující opatření k zajištění požární bezpečnosti staveb uvedená v textu a násl. odstavci. - instalace 2 ks HP v garáži s hasící schopností 21A/183B např. Tepostop P6 - značení dle části XII - dokladovat atesty a provedení SDK požárně dělících Kci a požárního uzávěru vypracoval - Milan Švancara služby BOZP a PO Z 201/96 PBŘS má 6 stran Příloha: Požární bezpečnost staveb Informace o objektu: Název objektu:... Požární zbrojnice Brťov Požární úsek: PÚ 1 garáž ČSN Počet užit. podl. v objektu... 2 [-] Poč.užit.nadz.pod.v objektu... 2 [-] Konstrukce... nehořlavých Zařazení dle ČSN výr. objekt, sklad Koef. k4... 0,85 [-] Koef. k7... 2,00 [-] Poloha úseku - podlaží... nadzemní po. Koeficient c... 1,00 Garáže... ANO Skupina garáží... sk.2 Typ garáží... jednotlivá Požadovaný počet stání... 0 Místnosti požárního úseku: 1.01 zbrojnice Místnost zbrojnice Plocha... 60,5 [m 2 ] Výška hs... 3,25 [m] Náhodilé pn... 45,00 [kg.m -2 ] Dodatkové ps... 0,00 [kg.m -2 ] Stálé ps... 5,00 [kg.m -2 ] Koeficient p1... 1,00 [E.R.] Koeficient p2... 0,20 [E.R.] Koeficient kp1... 0,90 [-]

7 7 Koeficient kp2... 1,00 [-] Otvory So/Ho... 4,20/1,20 [m 2 /m] Číslo podlaží v úseku... 1 [-] Otvor v podlaze... 0,00 [m 2 ] Položka z tabulky pnan b [-] 2.01 schodiště Místnost schodiště Plocha... 5,50 [m 2 ] Výška hs... 2,50 [m] Náhodilé pn... 5,00 [kg.m -2 ] Dodatkové ps... 0,00 [kg.m -2 ] Stálé ps... 5,00 [kg.m -2 ] Koeficient p1... 0,40 [E.R.] Koeficient p2... 0,01 [E.R.] Koeficient kp1... 0,90 [-] Koeficient kp2... 1,00 [-] Otvory So/Ho... 0,88/1,00 [m 2 /m] Číslo podlaží v úseku... 2 [-] Otvor v podlaze... 3,00 [m 2 ] Položka z tabulky pnan [-] Výsledky výpočtu: Nejvyšší počet stání... 3 Pravděpodobná doba požáru (na 1.podlaží)... 77,40 [min] Ekvivalentní doba požáru e... 50,37 [min] Stupeň požární bezpečnosti pož.úseku... II Teplota v hořícím prostoru ,33 [ C] Plocha požárního úseku S... 60,50 [m 2 ] Plocha otvorů pož.úseku So... 5,08 [m 2 ] Průměrné ho otvorů pož.úseku... 1,17 [m] Průměrná světlá výška pož.úseku hs... 3,48 [m 2 ] Požární zatížení p... 45,55 [kg.m -2 ] Maximální plocha pož.úseku ,39 [m 2 ] Čas zakouření te... 2,29 [min] Pravděpodobnost vzniku a rozšíření požáru P1... 1,04 [E.R.] Pravděpodobnost rozsahu škod zp. požárem P ,38 [E.R.] Požadavky na zásobování požární vodou a na počet PHP Počet PHP... 2 (přesně 1,58) a) Vnější odběrná místa Vzdálenosti... od objektu/mezi sebou hydrant /300(300/500) [m] výtokový stojan /1200 [m] plnící místo /5000 [m] vodní tok nebo nádrž [m] Potrubí DN [mm] Odběr Q pro 0,8 m.s [l.s -1 ] Odběr Q pro 1,5 m.s [l.s -1 ] Obsah nádrže požární vody [m 3 ] Pozn.: hodnota v závorce musí být prokázána analýzou zdolávání požáru (viz. ČSN příloha B) b) Vnitřní odběrná místa Od zařízení pro zásobování požární vodou lze upustit, viz.čl.4.4 b1 ČSN (p*s=3 080,00). Odstupy: Varianta Odstup Výška Délka Otevř. % otev. Doba p. Prům.in. Odstup Odstup plocha ploch (e) tep.toku d ds [m] [m] [m 2 ] [%] [min] [kw/m 2 ] [m] [m]

8 8 stavební objekt hustotou tep. toku vrata 2,80 3,02 8,46 100,00 50,37 114,54 3,72 okna I. NP 1,20 0,88 1,06 100,00 50,37 114,54 1,31 Tabulka 10 z ČSN Pol. Stavební konstrukce Stupeň požární bezpečnosti II. 1 Požární stěny a stropy (viz 9.2 a 9.3) a) v podzemních podlažích 45/D1 b) v nadzemních podlažích 30+ c) v posledním nadzemním podlaží 15+ d) mezi objekty 45/D1 2 Požární uzávěry otvorů v požárních stěnách a požárních stropech (viz 9.7) a) v podzemních podlažích 30/D1 b) v nadzemních podlažích 15/D3 c) v posledním nadzemním podlaží 15/D3 3 Obvodové stěny (viz až 9.6.4) a) zajišťující stabilitu objektu nebo jeho části 1) v podzemních podlažích 45/D1 2) v nadzemních podlažích 30+ 3) v posledním nadzemním podlaží 15+ b) nezajišťující stabilitu objektu nebo jeho části 2) Nosné konstrukce střech(viz 9.8.2) 15 5 Nosné konstrukce uvnitř požárního úseku, které zajišťují stabilitu objektu (viz 9.8.1) a) v podzemních podlažích 45/D1 b) v nadzemních podlažích 30 c) v posledním nadzemním podlaží 15 6 Nosné konstrukce vně objektu, které zajišťují - stabilitu objektu (viz 9.8.5) 15 7 Nosné konstrukce uvnitř požárního úseku, které nezajišťují stabilitu objektu (viz 9.8.7) 15 8 Konstrukce podporující technologické zařízení, jehož zřícení přispívá k rozšíření požáru (viz 9.8.7) 15 9 Nenosné konstrukce uvnitř požárního úseku (viz 9.9.1) - 10 Konstrukce schodišť uvnitř požárního úseku, které nejsou součástí chráněných únikových cest (viz 9.10) 15/D3 11 Výtahové a instalační šachty (viz 9.11) a) požárně dělicí konstrukce 1) šachet evakuačních a požárních výtahů 2) ostatních šachet instalačních,výtahových ap. 30/D2 b) požární uzávěry otvorů v požárně dělicích konstrukcích 1) šachet evakuačních a požárních výtahů 2) ostatních šachet instalačních, výtahových ap.) 15/D2 12 Střešní plášť (viz ) - 13 Jednopodlažní objekty podle staticky nezávislé. a) požární stěny 45/D1 b) požární uzávěry otvorů v požárních stěnách 30/D1 c) svislé požární pásy v obvodových stěnách mezi objekty a obvodové stěny, pokud mají být bez požárně otevřených ploch 30/D1 Hodnoty s označením: 1) musí být splněny v těch případech, kde se počítá se snižujícím součinitelem Dc podle položky 1, tabulky 4; v ostatních případech se jejich splnění pouze doporučuje; pokud není dosaženo u položky 3a3) a 4 požární odolnosti 15 minut, posuzují se tyto konstrukce jako zcela požárně otevřené plochy(požadavek se týká položky 4 jen v případě, že nosná konstrukce střechy je současně střešním pláštěm). 2) se pouze doporučují; pokud není dosaženo u položky 3b) požární odolnosti z vnitřní strany obvodové stěny, posuzují se tyto konstrukce jako zcela otevřené plochy. 3) konstrukce označené křížkem (+) viz 9.1.3
