1 D POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ Objekt: Novostavba rodinného domu FRANTIŠKA 2.01 Vypracoval: Ing. Radek Dědina, autorizovaný inženýr Františka 2.01 D POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ - 1 z 5

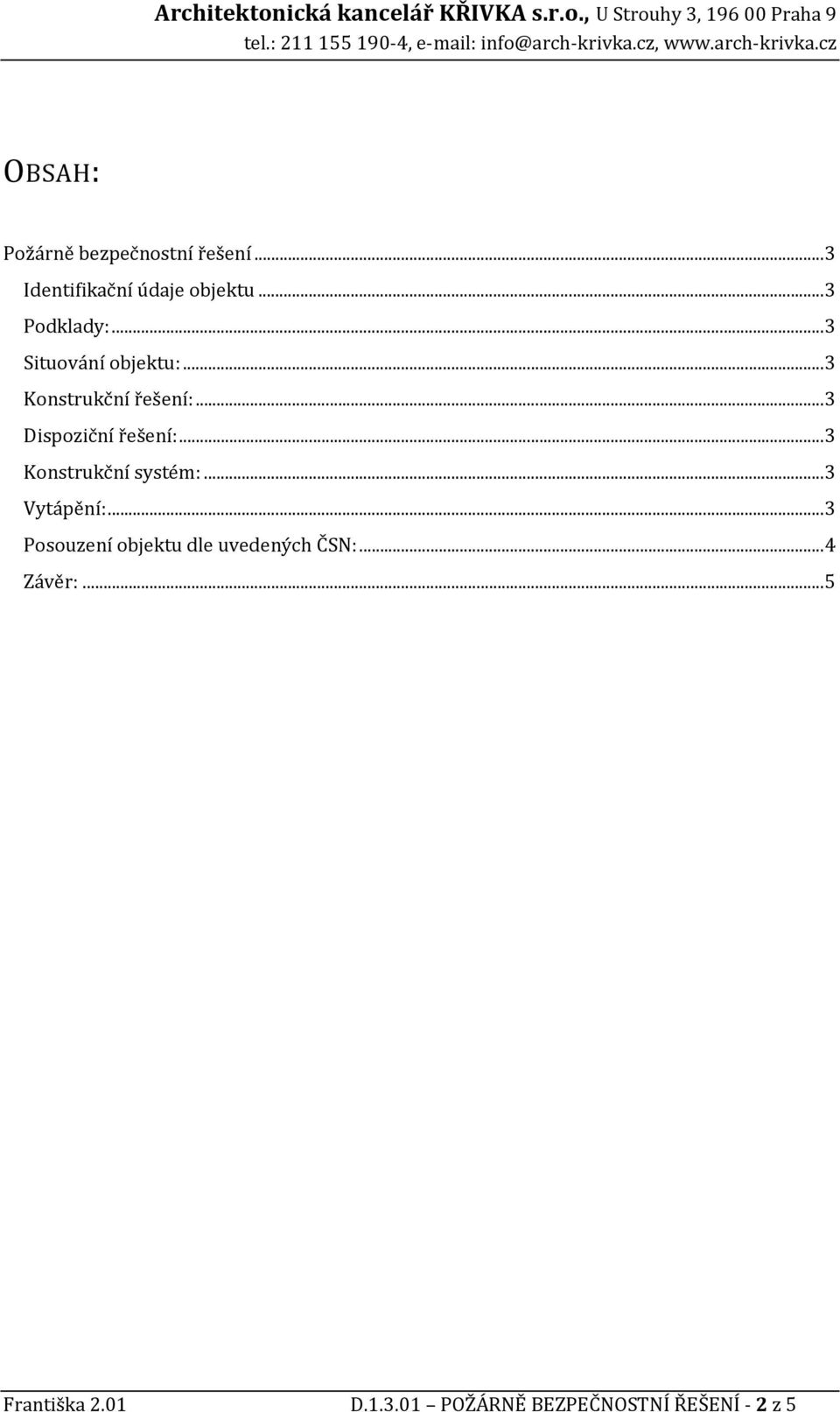

2 OBSAH: Požárně bezpečnostní řešení... 3 Identifikační údaje objektu... 3 Podklady:... 3 Situování objektu:... 3 Konstrukční řešení:... 3 Dispoziční řešení:... 3 Konstrukční systém:... 3 Vytápění:... 3 Posouzení objektu dle uvedených ČSN:... 4 Závěr:... 5 Františka 2.01 D POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ - 2 z 5

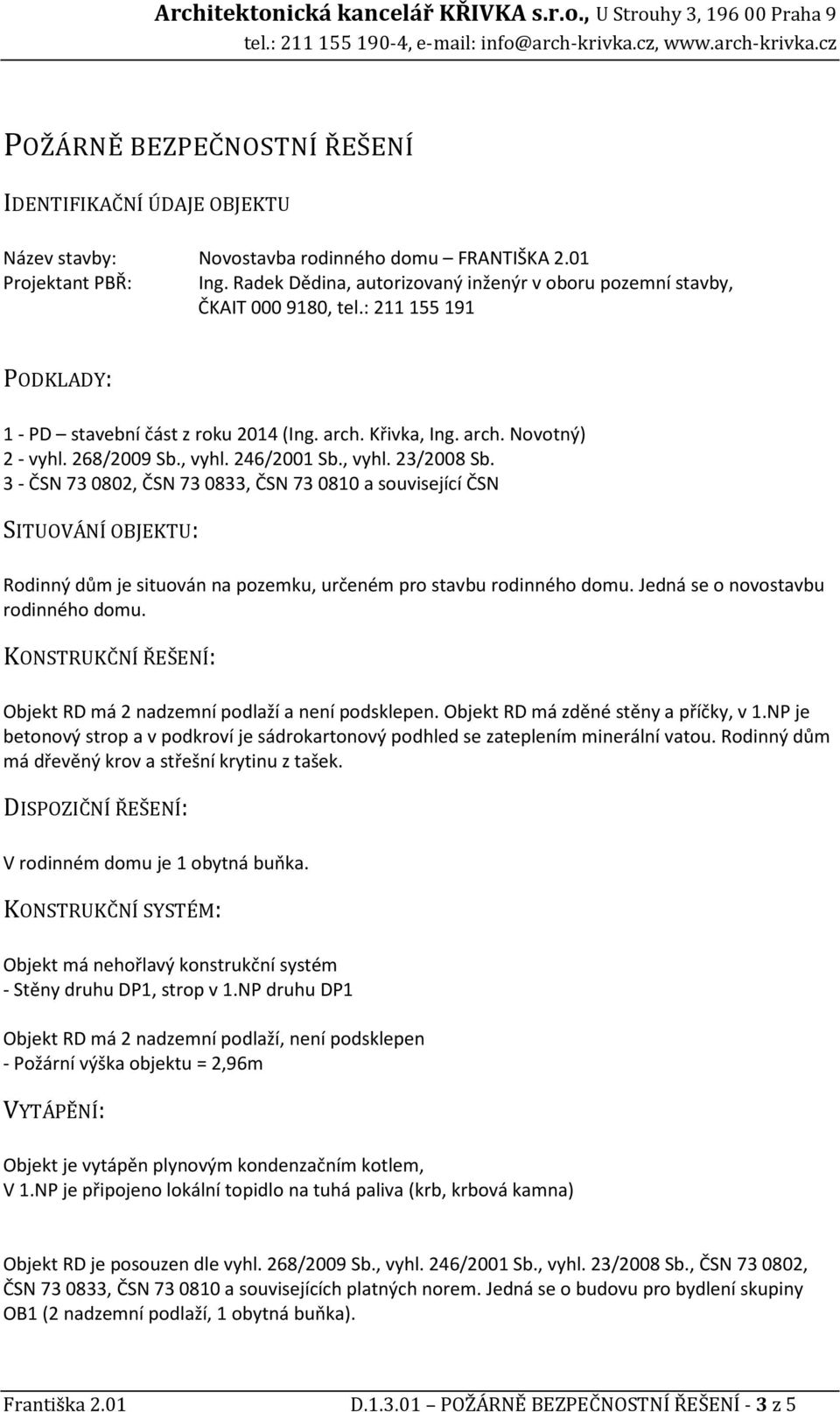

3 POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ IDENTIFIKAČNÍ ÚDAJE OBJEKTU Název stavby: Novostavba rodinného domu FRANTIŠKA 2.01 Projektant PBŘ: Ing. Radek Dědina, autorizovaný inženýr v oboru pozemní stavby, ČKAIT , tel.: PODKLADY: 1 - PD stavební část z roku 2014 (Ing. arch. Křivka, Ing. arch. Novotný) 2 - vyhl. 268/2009 Sb., vyhl. 246/2001 Sb., vyhl. 23/2008 Sb. 3 - ČSN , ČSN , ČSN a související ČSN SITUOVÁNÍ OBJEKTU: Rodinný dům je situován na pozemku, určeném pro stavbu rodinného domu. Jedná se o novostavbu rodinného domu. KONSTRUKČNÍ ŘEŠENÍ: Objekt RD má 2 nadzemní podlaží a není podsklepen. Objekt RD má zděné stěny a příčky, v 1.NP je betonový strop a v podkroví je sádrokartonový podhled se zateplením minerální vatou. Rodinný dům má dřevěný krov a střešní krytinu z tašek. DISPOZIČNÍ ŘEŠENÍ: V rodinném domu je 1 obytná buňka. KONSTRUKČNÍ SYSTÉM: Objekt má nehořlavý konstrukční systém - Stěny druhu DP1, strop v 1.NP druhu DP1 Objekt RD má 2 nadzemní podlaží, není podsklepen - Požární výška objektu = 2,96m VYTÁPĚNÍ: Objekt je vytápěn plynovým kondenzačním kotlem, V 1.NP je připojeno lokální topidlo na tuhá paliva (krb, krbová kamna) Objekt RD je posouzen dle vyhl. 268/2009 Sb., vyhl. 246/2001 Sb., vyhl. 23/2008 Sb., ČSN , ČSN , ČSN a souvisejících platných norem. Jedná se o budovu pro bydlení skupiny OB1 (2 nadzemní podlaží, 1 obytná buňka). Františka 2.01 D POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ - 3 z 5

4 POSOUZENÍ OBJEKTU DLE UVEDENÝCH ČSN: a) dělení objektu do požárních úseků a stanovení požárního rizika: - Objekt tvoří 1 požární úsek: - Plocha požárního úseku do 600 m2 vyhoví dle vyhl. 23/2008 Sb. - NP 1.1 obytná část RD dle čl b / ČSN přímo SPB II b) posouzení požární odolnosti konstrukcí: NP obvodové stěny REI 30/DP1 zdivo tl. 450 mm vyhoví - nosné konstrukce uvnitř PÚ R 30/DP1 zdivo z cihel tl. 200 a 250 mm vyhoví - nosné konstrukce uvnitř PÚ R 30/DP1 betonový strop v 1.np vyhoví - nosné konstrukce střech RE 15/DP2 v podkroví provést sádrokartonový podhled Rigips tl. 12,5 mm (skladba dle katalogu) nebo Rigips RF tl. 12,5 mm. - požární uzávěry 15/PD3 půdní výlez (bude-li realizován) musí splnit EW 15/DP3 (vyhoví plný dřevěný poklop 20 mm nebo sádrokarton 15 mm) - Posouzení hořlavosti stavebních hmot: - zdivo, beton hmoty třídy reakce na oheň A1 - sádrokarton, minerální vata hmoty třídy reakce na oheň A2 - dřevo hmoty třídy reakce na oheň D c) stanovení odstupových vzdáleností Rodinný dům - štít l u = 4,5m, h u = 4,5m, p o = 40%, p v = 40 kg/m 2 d = 2,8 m vyhoví - průčelí l u = 7,5m, h u = 2,0m, p o = 40%, p v = 40 kg/m 2 d = 2,0 m vyhoví - vstupní průčelí l u =5,0m, h u = 2,5m, p o = 40%, p v = 40 kg/m 2 d = 2,0 m vyhoví - objekt umístit průčelím minimálně 2,0m a štítem minimálně 3,0m od hranice pozemku a jiných objektů, díle musí být rodinný dům umístěn mimo požárně nebezpečný prostor jiných objektů, potom vyhoví dle vyhlášky 23/2008 Sb. d) posouzení únikových cest: - V objektu RD je 1 nechráněná úniková cesta - délka NÚC neposuzuje se - šířka NÚC - 1,5u chodba a schodiště šířky 900mm a dveře šířky 800mm vyhoví - únikové cesty vyhoví e) zařízení pro protipožární zásah: - přístupové cesty - do vzdálenosti 50m od objektu musí vést komunikace šířky 3m - příjezdová komunikace musí mít poloměr otáčení min. 7m a musí být zpevněná na tíhu min. 80 kn na nejvíce zatíženou náprau. Františka 2.01 D POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ - 4 z 5

5 - zásahové cesty a nástupní plochy nemusí být - požární vodovod - vnitřní dle čl. 4.4 ČSN nemusí být - vnější požadavek do 200m od RD musí být požární hydrant na řadu DN 80 (odběr 4 l/s, tlak 0,2 MPa) nebo do 600m od RD musí být požární nádrž 14 m 3 ZÁVĚR: 1 pod dřevěný krov v 2.NP provést sádrokartonový podhled Rigips tl. 12,5mm (dodržet skladbu dle katalogu) nebo Rigips RF tl. 12,5mm 2 půdní výlez (bude-li realizován) musí splnit EW 15/DP3. Vyhoví plný dřevěný poklop tl. 20mm nebo sádrokarton tl. 15mm 3 odkouření plynového kotle musí být provedeno dle platných TPG, komín musí být proveden a označen dle ČSN a platných předpisů, musí být dodrženy předepsané bezpečné vzdálenosti k hořlavým konstrukcím 4 před otevřeným topidlem na tuhá paliva musí být do vzdálenosti 800mm ve směru hlavního sálání a do 200mm v ostatních směrech nehořlavá podlaha 5 v 2.NP u schodiště a v 1.NP v zádveří instalovat vždy 1x zařízení autonomní detekce a signalizace (dle příl. 5 vyhl. 23/2008 Sb. dle ČSN EN 14604) celkem 2x 6 v rodinném domu umístit 1 x přenosný práškový hasicí přístroj (Pg6 hasicí schopnost 34A) 7 objekt rodinného domu umístit průčelím min. 2,0m a štítem min. 3,0 m od hranice pozemku a jiných objektů. Dále musí být RD umístěn mimo požárně nebezpečný prostor jiných objektů potom vyhoví dle vyhl. 23/2008 Sb. Praha, leden 2014 Ing. Radek Dědina Františka 2.01 D POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ - 5 z 5
