1 124 SPP Specifické požární provozy ČSN :2012 Sklady Petr Hejtmánek České vysoké učení technické v Praze F A K U L T A S T A V E B N Í Katedra konstrukcí pozemních staveb 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady 1 43 Arnoltice Liberecko 2012 ( HZS Libereckého kraje) 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady 2 43 Zlín 2013 ( denik.cz) 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady

2 Praha 2015 ( Jan Kostík, HZS Praha) 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady 4 43 Osnova Co nás dnes čeká? norma ČSN :2012 terminologie pro sklady jak se třídí sklady? jaké jsou požadavky na jednotlivé skupiny? 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady 5 43 LZE / JE NUTNO POSTUPOVAT DLE ČSN ? POŽÁRNÍ ÚSEKY SKUPINA PROVOZU SKLADU SKLADOVACÍ VÝŠKA KLASICKÉ PBŘ (AKTIVNÍ) POŽÁRNÍ OCHRANA 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady

3 Objekt Skladovací hala rozšíření areálu výroby PET lahví 228,85 x 96,90 m, jednopodlažní ( m 2 ) dvoupodlažní administrativní vestavba (400 m 2 ) komunikační propojení s výrobní halou svažitý terén 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady 7 43 Objekt Skladovací hala 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady 8 43 Lze postupovat dle ČSN ? Norma ČSN (čl. 4.1): 4.1a) 150 m 2 v podzemních podlažích; 300 m 2 v podzemních podlažích, pokud je pouze 1 NP; 4.1b) 300 m 2 v nadzemních podlažích u vícepodlažních objektů; 4.1c) 600 m 2 v jednopodlažním objektu, pokud slouží i jiným účelům; 4.1d) 1000 m 2 v jednopodlažním objektu pouze pro skladování Dle ČSN a 04: pokud jsou plochy menší; pokud jde o I. III. skupinu provozu skladu a p n < 30 kg/m 2 doporučuje se využít některé body této normy 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady

4 ČSN : Konstrukční systémy typ objektu Změny stávajícího skladu: změna způsobu skladování není změnou; skupina provozu skladu (SPS) I II III IV V VI VII novostavba N N N N N N N změna stavby jednopodlažní změna stavby vícepodlažní / PP N/S/H N/S/H N/S/H N N N N N/S/H N/S/H N N N x x I. IV. SPS: oprava/výměna konstrukcí nebo vybavení změna sk. I II I. IV. SPS: instalace PBZ změna sk. II III jiná změna (změna regálů, navýšení kapacity, zvýšení skladovací výšky ) změna sk. III 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady ČSN : Požární úseky Skladové plochy: samostatný PÚ: plocha překračuje kritéria požadavek jiné ČSN (hořlavé kapaliny, paliva); součást PÚ: provozní/expediční sklad výroby skupiny 1 3 a S 300 m 2, p n 60 kg/m 2 Pomocné provozy: samostatný PÚ: sklad hořlavých odpadů S>50 m 2 ; vestavby nebo přístavby s pomocnými provozy S > 15% S celek / S > 300 m 2, pro více než 50 osob; prostory dle ČSN ; součást PÚ: jednopodlažní sklad, S 50% S celek, p n <20 kg/m 2 sklad IV. SPS, max. 50 osob, p n p n,sklad / skupina výrob < SPS 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady ČSN : Požární úseky Podlažnost skladů: PÚ vždy pouze 1 podlaží! pro I. V. SPS: max. 15% S celek v 1. PP / 2. NP; vestavěné provozy max. 3 NP; Vestavěné provozy musí být staticky nezávislé, jinak vícepodlažní sklad! 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady

5 Objekt Skladovací hala? 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady LZE / JE NUTNO POSTUPOVAT DLE ČSN ? POŽÁRNÍ ÚSEKY SKUPINA PROVOZU SKLADU SKLADOVACÍ VÝŠKA KLASICKÉ PBŘ (AKTIVNÍ) POŽÁRNÍ OCHRANA 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Třídění skladů skupina provozu skladu SKUPINA PROVOZU SKLADU (SPS): skupina I. VII., ekvivalent ke skupině provozů a výrob určuje se pro celý PÚ, vychází z tepelného výkonu (vč. obalů apod.); často problematické; při větším počtu různých materiálů/podmínek skladování nehorší varianta v ploše větší než 5 % plochy PÚ lze určit: 1. bez výpočtu nejméně V. SPS; 2. zatřídění dle přílohy E ČSN (položka hlavní sklad ); 3. výpočtem: průměrný tepelný výkon [MW/m 2 ]; skupenství hořlavých materiálů; nahodilé (průměrné) požární zatížení [kg/m 2 ]; 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady

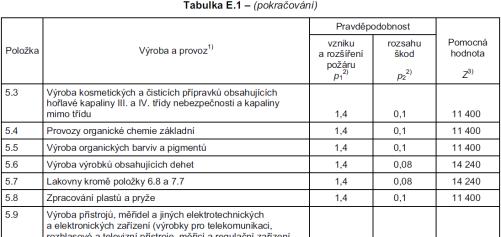

6 Skupina provozu skladu - určení 2. zatřídění dle přílohy E ČSN (položka hlavní sklad ) V.SPS 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Skupina provozu skladu - určení 3. výpočet pravděpodobná doba trvání požáru: průměrný tepelný výkon q; nahodilé požární zatížení p n ; ekvivalentní doba trvání požáru (I. V. SPS): pouze průměrný tepelný výkon q; 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Skupina provozu skladu - určení Průměrný tepelný výkon q Nahodilé požární zatížení p n (rov. 5 ČSN ) uskladněný materiál preformy, 6000 palet, 400 kg/pal., stohování 3 palety na sobě lahve, palet, 150 kg/pal., stohování 3 palety na sobě (7,5 m) 100 paletových míst pro regálový systém (údržba, náhradní díly apod.) q = m i H m = 0,55 MJ/m2 60 m p n = M i K i = 781,17 kg/m 2 S 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady

7 Skupina provozu skladu - určení Zatřídění dle výpočtu: V.SPS 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Různé skladovací výšky Souvislá skladovací výška h SP : vzdálenost mezi projektovanými vodorovnými přepážkami či jinými omezeními, které brání svislému šíření po povrchu posuzovaných materiálů; Celková skladovací výška h SC : vzdálenost od podlahy k hornímu povrchu nejvýše umístěného skladovaného materiálu podle projektového řešení; Mezní skladovací výška h SC,max : nejvyšší povolená celková skladovací výška; h SC h SC,max h SP 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Mezní skladovací výška Mezní skladovací výšku určuje čl. 4.5., Tabulka 1: 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady

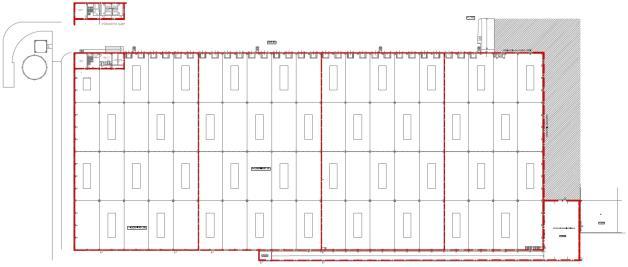

8 LZE / JE NUTNO POSTUPOVAT DLE ČSN ? POŽÁRNÍ ÚSEKY SKUPINA PROVOZU SKLADU SKLADOVACÍ VÝŠKA KLASICKÉ PBŘ (AKTIVNÍ) POŽÁRNÍ OCHRANA 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Požární riziko Pravděpodobná doba trvání požáru (rovnice 2 ČSN ): maximální doba trvání požáru 600 minut Průměrné požární zatížení (rovnice 4 ČSN ): 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Požární riziko Nahodilé požární zatížení (rovnice 5 ČSN ): počítá se s plným obsazením skladů Hmotnost M se určí: součtem hmotnosti látek v závislosti na odhořívaném povrchu S fi ( ČSN ) u S fi záleží na frekvenci výměny skladovaného materiálu 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady

9 Požární riziko hmotnost odhořelého množství m i : viz přílohu D ČSN ; pokud se materiál mění: sklad PET bez výpočtu m i = 0,75 S fi = 4 3 h sc = 4 3 7,5 = 7,83 m 2 povrchová plocha povrchu S fi pouze ty plochy, které odhořívají pokud se materiál mění: q = 150 m i S fi = 880,8 kg/m SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Požární riziko Ekvivalentní doba trvání požáru: méně hořlavé sklady (skupina I. V.); nehořlavé konstrukční systémy; půdorysná plocha PÚ je maximálně 5x plocha dle čl. 4.1; celková skladovací výška h SC = 3,0 9,0 m; PÚ jsou vybaveny PBZ (EPS, SHZ, DHZ, ZOKT); 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Ekonomické riziko stanovuje se pro případy, v nichž: určená ekvivalentní doba trvání požáru > 100 minut; se počítá pravděpodobná doba trvání požáru tabulka 3 ČSN : 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady

10 Ekonomické riziko v ekonomickém riziku se posuzuje pouze mezní půdorysná plocha: součinitel k 7 dle přílohy F ČSN ; tabulka 4 ČSN : k 7 > 2,7 pro VI. SPS a k 7 > 3,2 pro VII. SPS; k 5 = 1,0 k 6 = 1,0 k 7 = 2,2 p 1 = 1,400 (tab. 3) p 2 = 0,148 (tab. 3) P 1 = 0,70 P 2 = 7212,728 P 2,max = 1907,857 S max = 5861,597 m 2 4 PÚ! 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Objekt Skladovací hala 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Požárně bezpečnostní zařízení Elektrická požární signalizace (čl. 6.6): povinné pro II. VII. SPS; samotná EPS se neprojeví v součiniteli c; Δc 1 0 pouze v případě napojení EPS na HZS v areálu; Samočinné stabilní hasicí zařízení SSHZ (čl. 6.7): nejednopodlažní objekty s 4x větší plochou než 4.1 a τ e > 150 min; jednopodlažní objekty (4.1c, 4.1d): III. a IV. SPS: 4x větší plocha než 4.1; V. a VI. SPS: 2x větší plocha než 4.1; VII. SPS: plocha dle 4.1; Doplňkové sprinklerové hasicí zařízení DHZ (čl. 6.7): pouze v I. IV. SPS; 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady

11 Požárně bezpečnostní zařízení Jiná hasicí zařízení (čl ): dle čl ČSN (mlhová, sprejová, pěnová, plynová, prášková, aerosolová); doporučuje se: do h SC = 5 m, I. IV. SPS; musí být posouzena účinnost; Hasicí zařízení lze nahradit permanentní inertní atmosférou (čl ): kyslík omezen pod %; doporučeno pro jednoduché uzavřené PÚ; neslučitelné s pobytem lidí; neslučitelné s ZOKT; 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Požárně bezpečnostní zařízení ZOKT nebo také samočinné odvětrávací zařízení SOZ (čl. 6.8): minimální požadovaná doba provozu 15 minut; požadované pro: I. III. SPS, S > 3000 m 2 a F 0 < 0,035 m 0,5 / F 0,SHZ < 0,015 m 0,5 ; IV. VII. SPS, S > 2000 m 2 a F 0 < 0,035 m 0,5 / F 0,SHZ < 0,015 m 0,5 ; musí odpovídat Příloze H ČSN ; nucené odvětrání pro h SC > 8,0 m; PBZ ve vícepodlažním objektu (čl. 6.12): SHZ, ZOKT musí být instalováno nad i pod mezipodlažními konstrukcemi: pokud jsou instalovány mezipodlažní konstrukce na >10 % plochy; mezi regály (přepážkami), mezi podlažími; I. a II. SPS se posuzuje jako III. SPS; 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Požární přepážky Požární přepážka (čl. 8.2,3,4): konstrukce částečně členící PÚ a brání šíření požáru; celistvé konstrukce DP1 (A1 nebo A2); EI(W) 15 pro I. V. SPS, EI(W) 30 pro VI. VII. SPS; typy: svislé podélné; svislé příčné; vodorovné; musí být uchyceny na konstrukcích DP1 (A1 nebo A2); nosné konstrukce nebo i regály s min. R SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady

12 Požární přepážky (PP) Požární přepážka (čl. 8.5) v REGÁLECH: technické zařízení omezující rozšíření požáru ( koeficient k p2 ), pokud: PP I. IV. SPS V. SPS VI. SPS VII. SPS Příčná 9,0 m 6,0 m 4,5 m Vodorovná 4,5 m 3,0 m Podélná pokud jsou regály obsluhovány z obou stran hloubka regálu > 4,0 m vzdálenost mezi regály < 2,0 m <2,0 >4,0 <2,0 9 / 6 / 4,5 4,5 / SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Požární přepážky Požární přepážka (čl. 8.5) při JINÝCH ZPŮSOBECH SKLADOVÁNÍ: prostor pro skladování rozdělit do ploch S < 50 m 2 ; výška musí znemožnit vznícení sousedních skladovaných materiálů; doporučuje se uvažovat mezní hustotu tepelného toku 15,0 kw/m 2 ; minimálně 3,0 m nad odhořívajícím povrchem; 3,0 m 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Stupeň požární bezpečnosti Stupeň požární bezpečnosti (čl. 7): dle Tabulky 8 ČSN : min. IV. SPB; vestavěné prostory (dle 4.3) do 3. NP do dvou podlaží: < 50 osob, < 15% plochy, < 300 m 2 ; sklad PET τ e = 300 min (dle čl. 5.2 a 5.3 ČSN ) k8 = 0,417 τ e k8 = 300 0,417 = 125,0 min V. SPB 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady

13 Požární odolnost PO stavebních konstrukcí (čl. 8): požadavky dle Tabulky 10 ČSN : 4.1a) 150 m 2 v podzemních podlažích, 300 m 2 v podzemních podlažích, pokud je pouze 1 NP; podle položek pro podzemní podlaží; 4.1b) 300 m 2 v nadzemních podlažích u vícepodlažních objektů; podle položek pro nadzemní podlaží (vč. posledního); 4.1c) 600 m 2 v jednopodlažním objektu, pokud slouží i jiným účelům; 4.1d) 1000 m 2 v jednopodlažním objektu pouze pro skladování; podle položek pro poslední nadzemní podlaží; podle položky 13 pro I. IV. SPS; 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Požární pásy, obvodový plášť Pokud jsou sklady zatepleny, tak pouze A1 nebo A2! Požární pásy musí být zřízeny (čl. 8.6): 4.1a) 150 m 2 v podzemních podlažích, 300 m 2 v podzemních podlažích, pokud je pouze 1 NP; 4.1b) 300 m 2 v nadzemních podlažích u vícepodlažních objektů; pásy vždy (i h < 12 m, i na styku s PÚ bez pož. rizika); 4.1c) 600 m 2 v jednopodlažním objektu, pokud slouží i jiným účelům; 4.1d) 1000 m 2 v jednopodlažním objektu pouze pro skladování; 1,2 m, pro PÚ stejného objektu s I. IV. SPS; 2,0 m, pro PÚ stejného objektu s V. VII. SPS; 2,0 m, pro PÚ v jiných objektech 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Únikové cesty ( ) návrh dle ČSN ; úniková cesta = trvale volná komunikace, min. 1,5 ú.p., min. v. 2,1 m; dělení mimo DSP (například nájemcům) nesmí zhoršit možnost úniku; počet únikových cest: min. 2 únikové cesty z každého bodu; 1 úniková cesta, pokud l < 20 m (pouze I. IV. SPS); délka regálů (popř. jiného způsobu skladování) > 45 m: musí být zřízen průchod (průchody), min. 1,5 ú.p., min. v. 2,1 m; vzájemná vzdálenost a vzdálenost od kraje < 30 m. < 30 m > 45 m < 30 m < 30 m < 30 m < 30 m 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady

14 Únikové cesty ( ) Dveře a vrata (čl. 9.7, 8): rozestup dveří po obvodu < 60 m (I. IV. SPS), < 40 m (V. VII. SPS); dveře na únikových cestách (C); ve vratech nebo u vrat musí být umístěn vstup (dle ČSN ); Ostatní (čl. 9.9, 10, 11): dopravní zařízení musejí umožnit samočinný odjezd k ÚC; musí být zajištěn zvukový signál oznamující nebezpečí nebo požár; při EPS musí být vyhlašování jak automatické, tak dálkově ovládané; bez EPS dálkově ovládané, pokud délka NÚC > 40 m; nouzové osvětlení nutno na ÚC bez denního osvětlení, jinak pouze doporučeno; označení dle ČSN ISO 3864; značení/osvětlení doporučeno ve v. 0,5 m nad podlahou; 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Odstupy (10) Odstupové vzdálenosti (čl. 10.1, 2): stanovují se dle ČSN (kapitola 11); odstupové vzdálenosti se neurčují u (čl c ČSN ): chráněné únikové cesty; prostory bez požoárního rizika; I. V. SPS se SSHZ nebo DHZ, s obvodovými stěnami DP1/DP2; jinak jsou stanoveny minimální odstupové vzdálenosti: 6,5 m pro I. IV. SPS; 10,0 m pro V. VII. SPS; pokud k obvodovým stěnám přiléhá rampa s možným výskytem hořlavých hmot, pak se odstupová vzdálenost měří od okraje rampy, min. 6,5 m 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady Zařízení pro protipožární zásah (11) návrh dle kapitoly 13 ČSN ; Specifika skladů (čl. 11.2): návrh musí být podroben analýze konkrétních podmínek, pokud současně: není instalováno SSHZ; III. VII. SPS; S > 3000 m 2 ; 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady

15 A TEĎ UŽ HURÁ DOMŮ! 124 SPP (ZS 2015) Petr Hejtmánek ČSN :2012 Sklady
