Základná konfigurácia FM3000

Transkript

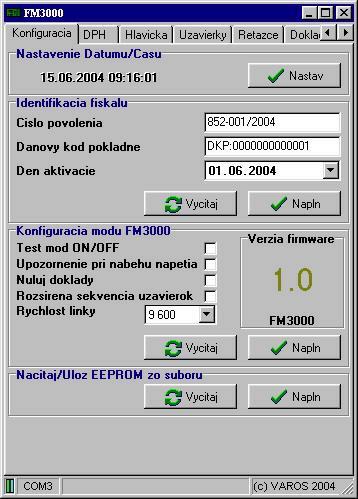

1 Základná konfigurácia FM3000 Nastavenie hladín DPH Zmena údajov hlavičky dokladov Tlač uzávierok a kópií dokladov Tlač dokladov Nastavenie textovych reťazcov Synchronizácia dátumu a času fiskálneho modulu s údajmi z počítača Číslo servisného strediska Daňový kód pokladne Dátum uvedenia FM3000 do prevádzky Verzia programu, ktorý je uložený vo fiskálnom module Naplnenie konfigurácie do FM3000 zo súboru. Heslo na naplnenie je FM3000SK Vyčítanie konfigurácie FM3000 do súboru Kliknutím pravým tlačítkom myši na stavový riadok sa Program treba spustiť s parametrom FM3000 /setup aby prešiel do servisného módu. Vyhladaj FM - vyhľadanie fiskálneho modulu na sériových portoch počítača Program vyľadáva fiskálny modul na všetkých voľných COM portoch najprv rýchlosti 9600 a potom na Baud Odpoj FM - uvoľnenie komunikačnej sériovej linky COMx Rychlost linky - zmena komunikačnej rýchlosti na sériovej linke Je možnosť si vybrať z 2 rýchlostí sériovej linky 9600 alebo Baud. Stavový riadok - poskytuje informácie o stave fiskálneho modulu. V ľavej časti sa vypipsuje sériový port, na ktorom bol zdetekovaný fiskálny modul. / COM1, COM2,... COM6 /. Zhasnutý zelený indikátor informuje obsadenosť RTS signálu. Zhasnutý modrý indikátor informuje obsadenosť CTS signálu. Ak nebol modul zdetekovaný zobrazí sa výpis NA. V stavovom riadku sa zobrazí výpis FM nepripojený. Fiskálny modul FM3000 1/11

2 Test mod ON/OFF -zapnutie / vypnutie režimu testovacieho módu FM3000 nezvyšujú sa hodnoty GT1-GT3, doklady a uzávierky sa neukladajú do pamäte fiskálneho modulu Upozornenie pri nabehu napetia -zapnutie / vypnutie tlače > RST POWER pri nábehu napájacieho napätia. Funkcia sa využíva sa pri detekcii výpadku napájacieho napätia Nuluj doklady - pri zaškrtnutí políčka sa pokladničné doklady vystavené počas dňa po dennej uzávierke automaticky vynulujú z elektronickej kontrolnej pásky. / tlač dokladov na tlačiarňach so záložnou páskou / Rozsirena sekvencia uzavierok -zapnutie / vypnutie režimu rozšírených sekvencií uzávierok. Riadiace sekvencie ostrých denných, mesačných, ročných uzávierok sú rozšírené o sekvenciu Yes. Napr. <ESC>dYes Rychlost linky - zmena komunikačnej rýchlosti na sériovej linke Je možnosť si vybrať z 2 rýchlostí sériovej linky 9600 alebo Baud. Popis tlačítok v servisnom programe. tlačítko slúži na vyčítanie aktuálnej konfigurácie z fiskálneho modulu tlačítko slúži na naplnenie konfigurácie do fiskálneho modulu tlačítko slúži na vyčítanie prednastavených konfiguračných reťazcov zo súboru fm3000.bin. Fiskálny modul FM3000 2/11

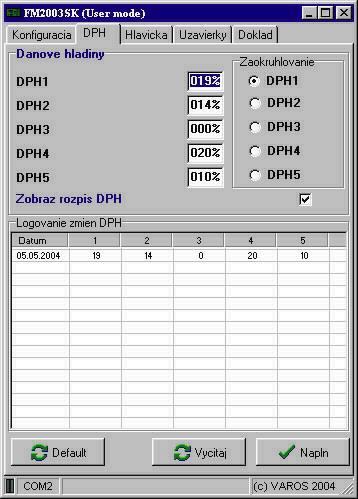

3 Zmena hladín DPH Nastavenie hodnôt DPH pre jednotlivé hladiny v FM3000 Určenie, do ktorej hladiny DPH sa zaraďuje zaokrúhlenie dokladu Zakázanie / Povolenie zobrazovania rozpisu DPH v dokladoch Informácie o vykonaní zmeny sadzby DPH Naplnenie nového nastavenia do fiskálneho modulu Vyčítanie základného nastavenia zo súboru fm3000.dat Vyčítanie údajov z fiskálneho modulu!!! Pred zmenou DPH sa musí vykonať mesačná uzávierka!!! Fiskálny modul FM3000 3/11

4 Nastavenie hlavičky dokladu Textová časť hlavičky dokladu IČ DPH, DKP Znak podčiarknutia Počet opakovaní znaku Načítanie hlavičky zo súboru Uloženie hlavičky do súboru Cesta k súboru s grafickou hlavičkou Načítanie hlavičky zo súboru Použitie grafickej hlavičky pri tlači pokladničného dokladu Vyčítanie aktuálnej konfigurácie z fiskálneho modulu. Naplnenie konfigurácie do fiskálneho modulu. Znak, ktorý sa nedá zadať priamo pomocou klávesnice sa vkladá uzavretý s vlnovkami ako desiatková hodnota znaku. Príklad: Esc sa zadá ako ~27~ Esc p 1<D>20<D>150<D> sa zadá ako ~27~p~1~~20~~150~ Esc I sa zadá ako ~27~I Fiskálny modul FM3000 4/11

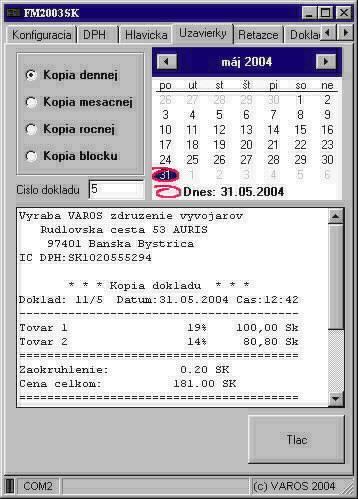

5 Tlač uzávierok a kópie uzávierok a dokladov Výber typu kópie dokladu Výber dňa z kalendára Číslo dokladu Vyčítaný doklad z fisk. modulu <ESC> Q <ESC> I Po kliknutí na bielu plochu pravým tlačítkom myši sa otvorí rozšírená ponuka Tlač zvoleného dokladu Tlač kópie uzávierok Pri tlači kópie dennej, mesačnej, ročnej uzávierky treba vybať dátum, z ktorého treba vytlačiť kópiu uzávierky. Po potvrdený voľby Tlac sa vytlačí kópia uzávierky. Tlač kópie dokladu 1. vybranie požadovaného dňa z kalendára 2. vybranie typu kópie dokladu /denná, mesačná, ročná, pokladničný doklad / 3. ak sa jedná o pokladničný doklad, treba zadať aj číslo požadovaného dokladu 4. ak sa zadá číslo pokladničného dokladu 9999 vytlačia sa všetky doklady vo vybratom dni 5. ak existuje doklad s vybranými parametrami, po kliknutí na tlačítko Tlac sa vytlačí požadovaný doklad. Ak bolo počas dňa vytlačených viac denných uzávierok vytlačia sa všetky uzávierky. z daného dňa. Ak v danom dni nebol vytlačený požadovaný doklad na tlačiarni sa vytlačí hláška neexistuje. Fiskálny modul FM3000 5/11

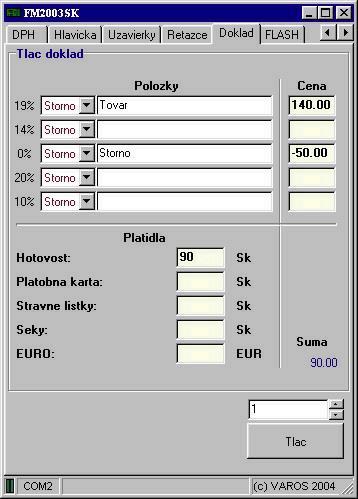

6 Rozšírená ponuka: Info <ESC>I -vrátenie informačného súboru na obrazovku Posledny doklad <ESC>Q - vrátenie posledného dokladu na obrazovku Denna uzavierka -vytlačenie dennej uzávierky Mesacna uzavierka -vytlačenie mesačnej uzávierky Rocna uzavierka -vytlačenie ročnej uzávierky Priebezna uzavierka -vytlačenie priebežnej uzávierky Posledna denna -vytlačenie kópie poslednej dennej uzávierky Posledna mesacna -vytlačenie kópie poslednej mesačnej uzávierky Posledna rocna -vytlačenie kópie poslednej ročnej uzávierky Posledny blocek -vytlačenie poslednej účtenky Požadovaný doklad sa vytlačí priamo po potvrdený danej voľby Tvorba pokladničného dokladu Sadzba dane pre tovar Zadávanie názvu tovaru Zadávanie ceny tovaru Definovanie typu zápornej položky Storno Zľavy Záporné položky Definovanie typu platidla Počet kópií dokladu Vytlačenie dokladu Fiskálny modul FM3000 6/11

7 Textové reťazce Reťazce vystupujúce v hlavičke dokladov Definovanie typu záporných platidiel Text pri výslednej sume Reťazce vystupujúce na uzávierkach Hlavička dennej uzávierky Hlavička mesačnej uzávierky Hlavička ročnej uzávierky Hlavička priebežnej uzávierky Hlavička kumulovaných obratov Fiskálny modul FM3000 7/11

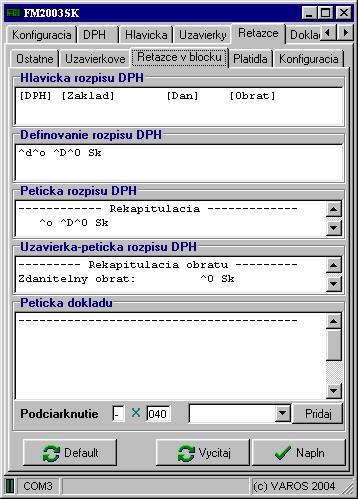

8 Hlavička rozpisu DPH na konci pokl. dokladu Definovanie riadku rozpisu DPH ^D - hodnota DPH ^o - obrat v dani bez DPH /základ/ ^O -obrat v dani s DPH ^d - percento dane Ukončenie rozpisu DPH v pätičke bločku Ukončenie rozpisu DPH v pätičke uzávierok Pätička dokladov Znak podčiarknutia Počet opakovaní znaku podčiarknutia Vkladanie riadiacich sekvencií tlačiarní do pätičky dokladov Výber riadiacich sekvencií tlačiarní Definovanie popisu platidiel Definovanie meny platidiel Definovanie meny všeobecne Zapínanie / vypínanie zobrazovania platidiel na dokladoch Fiskálny modul FM3000 8/11

9 Definovanie návestia KOPIA DOKLADU Definovanie návestia TESTOVACI MOD Definovanie chybových hlásení Fiskálny modul FM3000 9/11

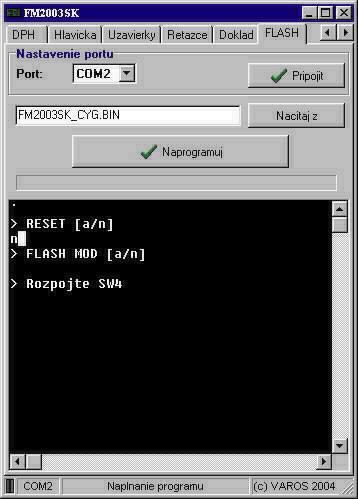

10 Napaľovanie nového programu do fiskálneho modulu Výber portu, na ktorom je pripojený fiskálny modul Otvorenie sériového portu Načítanie súboru s programom Prenos programu do fiskálneho modulu Vstupno / výstupná konzola Postup pri napaľovaní nového programu do fiskálneho modulu 1. odpojenie modulu od napätia 2. založenie jumpera SW2 3. vybratie portu na ktorom je nainštalovaný fiskálny modul <Port:> 4. aktivácia pripojenia vybratého sériového portu <Pripojit > 5. načítanie súboru s novým programom <Nacitaj z > 6. pripojenie modulu na napätie. V okne terminálu sa zobrazí výpis RESET [a/n], rozsvietia všetky LED diódy a na tlačiarni sa vypíše >RESET, 7. ak sa nechce resetovať MMC karta s treba odpovedať n 8. na hlásenie >FLASH MOD [a/n] treba odpovedať a 9. na tlačiarni sa vypíše >FLASH MOD 10. rozpojenie jumpera SW2 11. spustenie programovania <Naprogramuj > Po naprogramovaní sa rozsvieti stredná LED dióda a fiskálny modul prejde automaticky do štandardného režimu. Fiskálny modul FM /11

11 Postup pri nulovaní dokladov a uzávierok na MMC karte 1. odpojenie modulu od napätia 2. založenie jumpera SW2 3. vybratie portu na ktorom je nainštalovaný fiskálny modul <Port:> 4. aktivácia pripojenia vybratého sériového portu <Pripojit > 5. pripojenie modulu na napätie. V okne terminálu sa zobrazí výpis RESET [a/n], rozsvietia všetky LED diódy a na tlačiarni sa vypíše >RESET 6. na hlásenie RESET [a/n] treba odpovedať a 7. na tlačiarni sa vypíše >RESET, >MASTER RESET ZAC 8. po resete MMC karty sa na tlačiarni vypíše >MASTER RESET END, >FLASH MOD 9. rozpojenie jumpera SW2 10. *** na hlásenie >FLASH MOD [a/n] treba odpovedať n *** 11. rozsvieti sa stredná LED dióda a fiskálny modul prejde do normálneho režimuho režimu. Fiskálny modul FM /11
