1 Řešení pro fasády Řešení pro dlažby Katalog lícových cihel Terca a cihlové dlažby Penter 2018

2 2 Obsah Úvod 3 Lícové cihly a obkladové pásky Terca ražené 4 Lícové cihly Terca tažené - Klinker 32 Cihlová dlažba Penter 38 Malty 51 Kladení dlažby Penter 53 Řešení fasády z lícových cihel 54 Řešení fasády z obkladových pásků 55

3 Výjimečná krása, mimořádná životnost 3 Při navrhování kombinace fasády a okolí Vašeho domu máte mnoho možností. Jedna z nich je ale téměř vždy nejatraktivnější: lícové cihly a obkladové pásky Terca v kombinaci s cihlovou dlažbou Penter. Neomítnuté cihlové zdivo představuje nezaměnitelný stavební prvek s jedinečným architektonickým výrazem v exteriéru i interiéru. Lícové cihly, obkladové pásky Terca i dlažba Penter nabízejí bohatou škálu barevných odstínů a povrchových úprav, které umožňují vytvořit celou řadu originálních variací a krásných architektonických řešení. Jsou nositeli tradice, ale zároveň najdou uplatnění i v moderní architektuře. Výhody cihlového materiálu: atraktivní stavby s nezaměnitelným kouzlem originální a nadčasový vzhled široký výběr barev, typů, rozměrů a povrchů přírodní a ekologický materiál vysoká odolnost proti povětrnostním vlivům velmi dlouhá životnost stálobarevnost po celou dobu životnosti mrazuvzdornost vysoká pevnost bezúdržbovost

4 4 Lícové cihly a obkladové pásky Terca ražené Lícové cihly Terca ražené se vyrábějí ražením hlíny do formy, která se vysype pískem a vytvoří tak na cihle její typickou zvrásněnou strukturu. Tímto se napodobuje ruční výroba z minulosti. Díky nízkému tlaku při ražení jejich nasákavost dosahuje až 20 % a pevnost tlaku až 18 MPa. Cihly se po vyjmutí z forem suší a následně vypalují ve speciálních pecích při teplotě kolem 1100 C. Teplota, stejně jako speciální písky na povrchu hlíny, pak mají vliv na konečnou barvu produktu. Lícové cihly ražené mají čtyři pohledové strany a jsou vždy plné. Ražené cihly vynikají velkou mrazuvzdorností, což je dáno tím, že při výrobě není v cihle velké vnitřní pnutí a tím jsou odolné vůči teplotním výkyvům. Větší pórovitost pak umožní jednodušší odpaření vody. Nejčastěji používané formáty: WDF 215 x 102 x 65 mm, spotřeba 58 ks/m 2 NF 240 x 115 x 71 mm, spotřeba 48 ks/m 2 WF 210 x 100 x 50 mm, spotřeba 73 ks/m 2 Obkladové pásky Terca ražené představují jednodušší variantu, jak dosáhnout vzhledu cihlového zdiva. Vyrábějí se řezáním z lícových cihel. Rozměr pásků je stejný jako rozměr cihly, jen tloušťka je v rozmezí mm. Ke všem druhům ražených obkladových pásků se také vyrábějí pásky rohové. Při použití obkladových pásků Terca a správně provedené montáži vytvoříte dojem pravé cihlové fasády. Způsobů použití je mnoho. Obkladové pásky můžeme použít na fasády rodinných domů, ploty, krby, nebo také do interiéru, apod.

5

6 6 Lícové cihly a obkladové pásky Terca ražené Agora Wit Ivoor Agora Wit Ivoor

7 7 Agora Grafietzwart Agora Grafietzwart

8 8 Lícové cihly a obkladové pásky Terca ražené Pagus Bruin Zwart Pagus Bruin Zwart

9 9 Lapis Dorado Pagus Grijs Zwart Pagus Grijs Zwart

10 10 Lícové cihly a obkladové pásky Terca ražené Brons Rustiek / Marziale Brons Rustiek / Marziale

11 11 Abote new Brongsroen Brongsroen

12 12 Lícové cihly a obkladové pásky Terca ražené Aurora Orchidee Rose Aurora

13 13 Lichtbrons Valeriaan Lichtbrons

14 14 Lícové cihly a obkladové pásky Terca ražené Renaissance Renaissance

15 15 Agaat Agaat

16 16 Lícové cihly a obkladové pásky Terca ražené Trentino Trentino

17 17 Menton Milano Milano

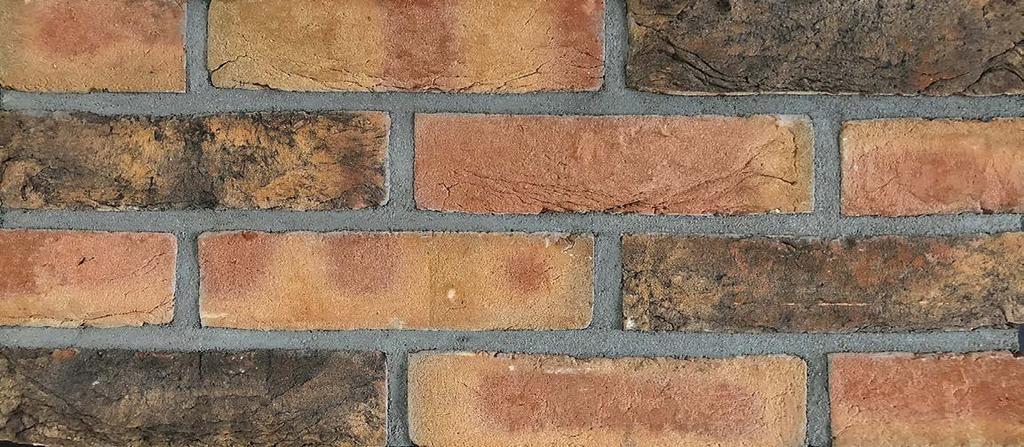

18 18 Lícové cihly a obkladové pásky Terca ražené Pampas new Blauwrood Genuanceerd Blue Velvet Blue Velvet

19 19 Spaansrood Koraalrood Dinkelrood Flash Waalrood Waalrood

20 20 Lícové cihly a obkladové pásky Terca ražené Kashtan Loxley Red Multi Kastanjebruin Kastanjebruin

21 21 Olm Orme Olm Orme

22 22 Lícové cihly a obkladové pásky Terca ražené Pastorale Pastorale

23 23 Opus Opus

24 24 Lícové cihly a obkladové pásky Terca ražené Bijou Bijou

25 25 Bromo Mardale Antique Wisselbont Wisselbont

26 26 Lícové cihly a obkladové pásky Terca ražené Opaal Heritage Cienna Cienna

27 27 Oud Elst Neo Romaans Kersebloesem Appelbloesem Desimpel Appelbloesem Desimpel

28 28 Lícové cihly a obkladové pásky Terca ražené Oud Kempisch Oud Kempisch

29 Wasserstrich bricks 29 Kogelbloem Maskerbloem Passiebloem Passiebloem

30 30 WF bricks Pioenroos WF Pioenroos WF

31 31 Akelei WF Polaris WF Avior WF Avior WF

32 32 Lícové cihly Terca tažené - Klinker Lícové cihly Terca tažené Klinker se vyrábějí tažením cihlářské hlíny ze šnekového lisu pod vysokým tlakem a řezáním jemným drátkem na jednotlivé díly v požadovaném formátu. Právě tímto způsobem výroby získávají přesnější a pravidelnější tvary. Následně se vypalují v peci při teplotě kolem 1200 C. Tažené lícové cihly mají pevnost tlaku nad 35 MPa. Vyrábějí se děrované nebo plné a mají vždy pohledové 3 strany čelní a dvě boční. Zadní strana je technologická. Jejich povrch je většinou hladký nebo jen mírně strukturovaný. Je tomu tak kvůli zachování minimální nasákavosti, která se pohybuje do 6 %. Poznáme je také podle typického zvonivého zvuku. Odtud také získaly svůj český název zvonivky. Lícové cihly tažené nejsou vhodné na řezání obkladových pásků. Nejčastěji používané formáty: NF 240 x 115 x 71 mm, spotřeba 48 ks/m 2 RF 250 x 120 x 65 mm, spotřeba 50 ks/m 2 ČF 290 x 140 x 65 mm, spotřeba 44,4 ks/m 2

33

34 34 Lícové cihly Terca Klinker Červená tmavá Antique červená tmavá Červená tmavá

35 35 Červená světlá Antique červená světlá Červená světlá

36 36 Lícové cihly Terca Klinker Červená melír Červená melír

37 37 Žlutá Žlutá

38 38 Cihlová dlažba Penter Cihlová dlažba Penter je vhodná na cesty, chodníky, parkoviště, vjezdy, zahradní chodníčky, atd. Použít ji můžeme také do interiéru. Dlažba se pokládá do pískového lože nebo se lepí do malty. Vyrábí se z kvalitních přírodních materiálů a vypaluje se při velmi vysokých teplotách. Je vysoce kvalitní, mrazuvzdorná a odolná vůči působení všech povětrnostních vlivů. V nabídce cihlových dlažeb můžete najít moderní dlažby přesných tvarů (Penter Klinker), rustikální dlažbu Penter zahradní, nebo sérii Penter old. Výhody cihlové dlažby: originální a jedinečný vzhled široká škála barev a rozměrů přírodní a ekologický materiál nenáročná údržba velmi dlouhá životnost stálobarevnost cihlová dlažba nevybledne ekologický materiál odolnost proti mechanické i chemické zátěži (např. zimní solení) výborné protiskluzové vlastnosti vysoká pevnost nízká nasákavost 3 6 % mrazuvzdornost Formáty: Dlažba zahradní formát 260 x 140 x 50 mm, spotřeba 26 ks/m 2 Dlažba záte žová formát 245 x 120 x 65 mm, spotřeba 32 ks/m 2 Doppio formát 205 x 205 x 50 mm, spotřeba 23 ks/m 2 Dlažba Klinker formát 200 x 100 x 45 a 200 x 100 x 52 mm, spotřeba 48 ks/m 2 Dlažba Penter Old formát 200 x 50 x 65 mm, spotřeba 97 ks/m 2

39

40 40 Cihlová dlažba Penter Old Novoton getrommeld Euroton varia ws getrommeld Novoton getrommeld

41 41 Ruston getrommeld Pastorale mix getrommeld Caron getrommeld Caron getrommeld

42 42 Cihlová dlažba Penter - Klinker Rotblaubunt Rotblaubunt

43 43 Rot Florenzbunt Florenzbunt

44 44 Cihlová dlažba Penter - Klinker Dresden Dresden

45 45 Ma rkisch Heide Ma rkisch / Heide

46 46 Cihlová dlažba Penter - zahradní / zátěžová Hladká červená tmavá Hladká červená melír Hladká červená světlá Hladká červená světlá/tmavá

47 47 Drsná červená tmavá Drsná červená melír Drsná červená světlá Drsná červená melír

48 48 Cihlová dlažba Penter - zahradní / zátěžová Antique červená tmavá Antique červená melír Antique červená světlá Antique červená tmavá

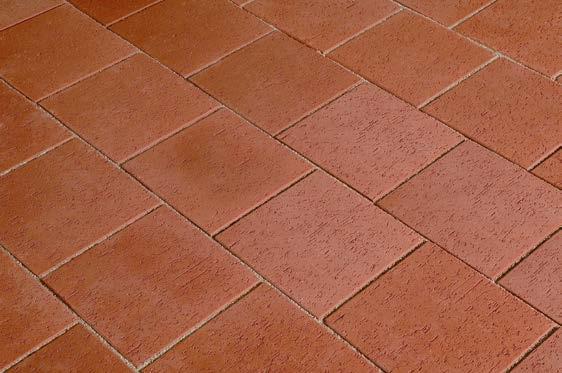

49 Cihlová dlažba Penter - zahradní Doppio 49 Doppio drsná tmavá Doppio antique tmavá Doppio drsná světlá Doppio antique světlá Doppio antique světlá

50

51 Kladení dlažby Penter 51 Rozeznáváme dva způsoby kladení dlažby Penter podle podkladu: Kladení dlažby do štěrkového lože Prvním důležitým krokem při kladení dlažby Penter do štěrkového lože je příprava vhodného podkladu. Musíme rozlišit, zda se jedná o pochozí nebo pojezdovou plochu a podle toho určit skladbu podloží a použít kamenivo odpovídající frakce a kvality. Každou jednotlivou vrstvu podkladu je nutné zhutnit vibrační deskou. Nejvrchnější vrstvu tvoří jemný urovnaný štěrk, do kterého se dlažba klade. Při kladení cihlové dlažby do štěrkového lože musí být spáry široké minimálně 3 mm. Jednotlivé cihly se urovnávají gumovou paličkou. Položenou dlažbu zasypeme křemičitým pískem frakce 0 2 mm. Kompletně uložená a vyspárovaná plocha se na závěr zamete a zhutní vibrační deskou s gumovou kontaktní plochou tak, aby nedošlo k poškození povrchu anebo hran jednotlivých dlaždic. Po zhutnění se doplní písek do spár, případně je možné celou plochu polít jemným proudem vody. Tím se písek vplaví do spár a zároveň se očistí plocha dlažby. Kladení dlažby do maltovém lože Dlažbu Penter klademe na betonovou podkladní desku, která musí být vždy opatřena hydroizolací. Pro bezproblémové odvodnění je třeba dodržet minimální spád dlážděné plochy. Dlažbu ukládáme do maltového lože. Při rovném a správně vyspádovaném podkladu je možné klást dlažbu do tenkovrstvé lepící malty. Lepící maltu naneseme větší ozubenou stěrkou. Podloží a tloušťka betonové podkladní vrstvy se řídí nároky na její zatížení dle projektové dokumentace. Podobně jako u štěrkového podloží se provede betonová vrstva tloušťky mm na zhutněný drcený kámen a štěrkopískovou vrstvu. Pro kladení dlažby do maltového lože jsou nejvhodnější hotové směsi na bázi trasu a na vyplňování spár pak speciální spárovací malty pro dlažby.

52 52 Řešení fasády z lícových cihel Lícové cihly používáme na stavbu plotů, opěrných zdí, komínů, ale jejich hlavní doména je provětrávaná bezkontaktní fasáda, která má výborné parametry pro úsporu energie. Nejčastěji používaným typem provětrávané fasády je dvouvrstvé lícové zdivo se vzduchovou mezerou a tepelnou izolací. Vzduchová mezera má mimořádně příznivý účinek na vlhkostní režim stěny. Tloušťkou tepelné izolace lze dle potřeby měnit tepelnětechnické vlastnosti stěny a vnější lícová vrstva plní funkci lícového zdiva. Samotnému zdění lícového zdiva je třeba věnovat patřičnou pozornost. Důkladné navrhování a provádění lícového zdiva je předpokladem úspěšné realizace. Před zděním je velice důležité rozměření ploch fasády a přesné výškové osazení spodní vrstvy lícových cihel. Je třeba řešit detaily napojení tepelné izolace a hydroizolace. Nesmíme zapomenout na větrací otvory v prvních dvou řadách cihel. Šířku spár uvažujeme cca mm. Stabilita lícové vrstvy v horizontálním směru se zabezpečuje pomocí drátových kotev z korozivzdorné oceli min. 3 mm. Uchycení kotev je závislé na druhu nosné stěny. Počet kotev je cca 5 7 ks/m 2. Pro zdění a spárování se používají speciální jednokrokové malty pro lícové cihly, které zaručují správnou dobu tuhnutí a umožňují zdění a spárování provádět současně. Při použití obyčejné malty se mohou objevit na zdivu nežádoucí výkvěty z rozpustných solí malty. obvodové zdivo Porotherm izolace vzduchová mezera přízdívka z lícových cihel Terca spony s přítlačným talířem

53 Řešení fasády z obkladových pásků 53 Obkladové pásky můžeme použít takřka kamkoliv. Při použití na fasádu máme dvě možnosti: Lepení přímo na obvodové zdivo Lepení obkladových pásků přímo na obvodové zdivo (bez použití zateplovacího systému) představuje nejjednodušší variantu použití tohoto materiálu. Nosnou stěnu stačí pouze omítnout vyrovnávací jádrovou omítkou. Po vyzrání doporučujeme ještě před lepením pásků celou plochu napenetrovat. Tím je podklad připraven pro použití obkladových pásků. Pro lepení obkladových pásků přímo na obvodové zdivo nedoporučujeme použití lehčených či zateplených omítek a to z důvodu jejich nízké pevnosti. Hmotnost obkladových pásků je až 30kg/m 2 dle použitého typu. Lepení na zateplovací systém Při kombinaci použití zateplovacího systému s obkladovým páskem je nutné dodržet určité zásady a certifikované technologické postupy pro toto řešení. Na obvodové zdivo přilepíme izolant (EPS polystyren nebo minerální vatu s kolmým vláknem). Na nalepený izolant naneseme vrstvu lepidla, do které uložíme tkaninu (perlinku) s vyšší gramáží, které se říká sklo-textilní nebo pancéřová. Nataženou tkaninu překotvíme hmoždinkou s ocelovým šroubovacím trnem. Hmoždinek používáme 6-8 ks/m 2. Tím je podklad pro nalepení obkladových pásků připravený.

54 54 Zdicí, spárovací a lepicí malty K montáži obkladových pásků a zdění lícových cihel je pro dosažení nejlepšího výsledku nutno používat kvalitní příslušenství jako jsou speciální lepidla, spárovací hmoty a jednokrokové malty. Ty jsou vyvinuty přesně na míru pro lícové zdivo. Použitím těchto malt předejdete budoucím problémům jako jsou výkvěty, odmrzání materiálu či drolení spáry. Zdicí a spárovací malta pro cihly Terca ražené pro zdění ze silně savých cihel (nasákavost %) lze použít v interiéru i exteriéru Zdicí a spárovací malta pro cihly Terca Klinker pro zdění z cihel s nízkou nasákavostí (nasákavost 0 11 %) lze použít v interiéru i exteriéru EXCELBOND lepicí malta pro obkladové pásky Terca třída C2TES1 lze použít v interiéru i exteriéru Odstíny zdicích malt: bílá bahama šedá antracit

55 Spárovací malty POLYBLEND S 55 Pro spárování obkladových pásků Terca Vám nabízíme další širokou nabídku odstínů šedé a barevné mrazuvzdorné flexibilní spárovací hmoty s jemnou zrnitostí. Odstíny: Šedá Krémová Světle šedá Sahara Bílobéžová Světle béžová Bílá Mocca Spárovací malta pro obkladové pásky POLYBLEND S flexibilní spárovací malta s pískem pro spárování širokých spár cihelných obkladů a přírodního kamene pro šířku spár od 4 mm do 30 mm Tmavě šedá Antracit Černá Bahama Ořechově hnědá Červenohnědá Hnědá Tmavě hnědá NANO Impregnace Lícové cihly, obkladové pásky a dlažby ve většině případů již žádnou povrchovou úpravu nepotřebují, ale pro snadnou údržbu a zachování estetických vlastností produktů je doporučeno povrch na namáhaných místech ošetřit. Výhody použití přípravků NANO Impregnace Terca: snadná aplikace; impregnovaná plocha zůstává paropropustná a neuzavře se; chrání před usazováním nečistot a tvorbě plísní, mechů a cementových výkvětů; usnadňuje následné čištění povrchu od těžko odstranitelné špíny; snižuje čas a náklady vynaložené na údržbu; kapalina je bez zápachu, ekologická a neobsahuje žádné nebezpečné látky; zachovává stávající vzhled povrchu, bez lesklého nebo matného vzhledu spotřeba NANO Terca cca ml/m 2 dle savosti povrchu

56 Specialista pro prodej lícových cihel a dlažeb Pavel Korous tel.: pavel.korous@wienerberger.com Objednávky Iveta Krpejšková tel.: czech.objednavky@wienerberger.com Prodejní sklad Dolní Jirčany Ivana Vyšná tel.: ivana.vysna@tondach.cz Cihlářská Psáry Wienerberger cihlářský průmysl, a. s. Plachého 388/ České Budějovice tel.: gsm: info@wienerberger.cz zákaznická linka: Wienerberger cihlářský průmysl, a. s. 03/2018 Fota výrobků v katalogu jsou ilustrační a nemusí se vždy shodovat s nabízeným zbožím. Tiskové chyby vyhrazeny.
