Seskupení zdících prvků uložených podle stanoveného uspořádání a spojených pojivem (maltou, zálivkou)

Transkript

1

2 Seskupení zdících prvků uložených podle stanoveného uspořádání a spojených pojivem (maltou, zálivkou)

3 cihelné, tvárnicové, kamenné, smíšené

4 Cihla plná (CP) rozměr: mm tzv. velký formát (4:2:1) vyráběny pálením cihlářské hlíny mají plný střep bez otvorů (dutin) pevnost v tlaku: P7 MPa nenosné zdivo, P10, P15 MPa nosné zdivo, komíny ve stěně, P20 (P25) MPa mrazuvzdorné, nosné pilíře tl. nosné stěny min. 300 mm

5 Cihla děrovaná metrická (CDm) mm, modul mm pálené z cihlářské hlíny, lehčené dutinami hmotnost 4,5 kg tl. nosné stěny min. 250 mm Cihly vápenopískové mm, mm lisuji se z vápna a křemičitého písku přesné hrany vhodné pro komíny, pilíře hmotnost 3,4 kg

6 základním stavebním materiálem pro většinu stavebních objektů zdění je proces výstavby staveb z jednotlivych druhů kusového staviva vlastní provádění zdiva je podmíněno vazbou jednotlivých prvků, a dostatečně kvalitním spojovacím materiálem (maltou) převazba je 1/2 nebo 1/4 velikosti cihly

7 Rozlišujeme spáry 1) ložné a 2) styčné

8 Vazbou zdiva rozumíme takové sestavení cihel, aby ve dvou sousedních vrstvách neprobíhaly styčné spáry nad sebou. Tato vazba má velký vliv na rovnoměrné roznesení tlaku ve zdivu.

9 Vazby Běhounová Vazáková Polokřížová Křížová

10 Dělení podle materiálu: keramické tvárnice vápenopískové tvárnice tvárnice z lehkých betonů Pórobeton Liaporbeton Škvárobeton betonové tvárnice

11 Keramické tvárnice typu THERM pálený zdící prvek zhotovený z jílu nebo jiných jílovitých materiálů s pískem nebo bez písku, vypáleny na dostatečně vysokou teplotu, aby bylo dosaženo keramické vazby, Druhy tvárnic Tvárnice pro vnější zdivo. Vnitřní nosné tvárnice. Akustické cihly.

12 Tvárnice pro vnější zdivo BROUŠENÉ mají vodorovné ložné plochy zbroušené do roviny, to umožňuje vyzdívání na tenkou zdící maltu (lepidlo) o tloušťce 1 2 mm nebo na zdící PUR pěnu spojuje se pouze ložná spára, styčná spára se pouze doráží k sobě na sucho mohou být s integrovanou tepelnou izolaci z minerálních vláken nebo polystyrenu

13 Vlastnosti: rozměry d v š = (400, 425, 440, 500 mm) dobré tepelněizolační vlastnosti průměrné akustické vlastnosti

14 Tvárnice pro vnější zdivo ZDĚNÉ NA MALTU ložná plocha bez úpravy zdí se na maltu VC nebo tepelně izolační maltu (lehčenou perlitem) maltuje se pouze ložná spára, styčná spára se pouze doráží k sobě na sucho tloušťka ložné spáry 12 mm Vlastnosti: rozměry d v š = (400, 440, 500 mm) dobré tepelně izolační vlastnosti průměrné akustické vlastnosti

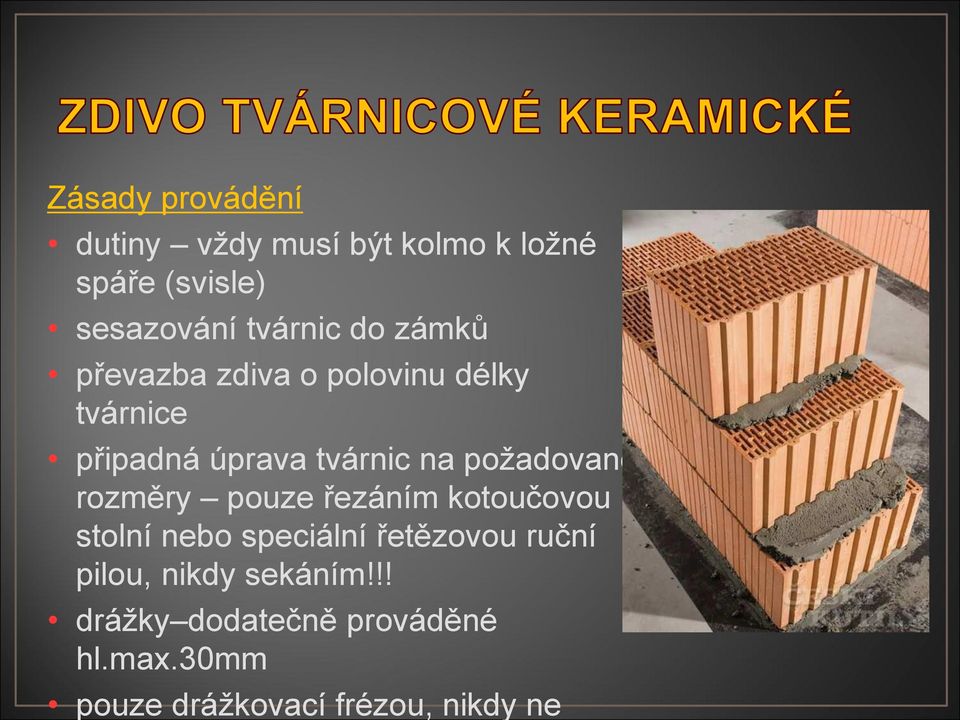

15 Zásady provádění dutiny vždy musí být kolmo k ložné spáře (svisle) sesazování tvárnic do zámků převazba zdiva o polovinu délky tvárnice připadná úprava tvárnic na požadované rozměry pouze řezáním kotoučovou stolní nebo speciální řetězovou ruční pilou, nikdy sekáním!!! drážky dodatečně prováděné hl.max.30mm pouze drážkovací frézou, nikdy ne

16 Vápenopískové tvárnice Zdící prvky zhotovené z vápna a přírodních křemičitých materiálů, tvrdnoucí účinkem páry za vysokého tlaku Použití: použit pro obvodové i vnitřní zdivo nosné i nenosné Vlastnosti: vysoká pevnost v tlaku (až 20 MPa) dobré zvukově izolační vlastnosti špatné tepelně izolační materiály

17 Vápenopískové tvárnice Zdí se na: maltu, tl. spary 12 mm, lepidlo tl. 2 mm, rozměry d v š= (175, 200, 240, 300 mm) Provádění: převazba o polovinu délky prvků úprava tvárnic řezáním drážky dodatečně prováděné hloubka max. 30 mm, pouze drážkovací frézou, nikdy ne sekáním

18

19 Pórobeton lehčený beton zhotovený z pojiv (cement, vápno), křemičitého písku (bíle tvárnice) nebo elektrárenského popílku (tmavé tvárnice), z látky vytvářející póry (hliníkový prášek) a vody díky pórům se z 1 m3 surovin vyrobí cca 5 m3 pórobetonu Vlastnosti: rozměry: 499 (599) (250, 300, 375, 450,499mm) pevnost v tlaku 2,0 6,5 MPa dobré tepelně izolační vlastnosti vysoká nasákavost ztráta tepelně izolačních vlastností

20 Pórobeton Zdění: maltují se ložné spáry v tl. 1 3 mm styčné spáry: pokud mají pero a drážku (P+D) nemaltují se, pouze sesazuji, pokud nemají P+D, maltují se i styčné spáry doplňkové dílce se řežou

21 Tvárnice Liapor (Keramzit) Keramzit = Liapor umělé kamenivo získané vypálením jílu lehčený beton zhotovený z pojiva (cement) a plniva pórovitého keramického kameniva Liapor Druhy tvárnic: tvárnice pro vnější zdivo (s vloženou tepelnou izolací (polystyrenem) či bez vnitřní nosné tvárnice akustické cihly

22 Tvárnice Liapor Vlastnosti pevnost cca 2,0 MPa objemová hmotnost kg.m 3 Rozměry: (425mm) zdí se na maltu, ložné spáry v tl. 10 mm. styčné spáry na pero a drážku (P+D) nemaltují se

23 Škvárobeton lehčený beton zhotovený z pojiva (cement) a plniva škváry používá se velmi málo

24 Tvárnice betonové tvárnice z prostého betonu určené pro klasické zdění mají plné dno po celé ploše, z obou stran výřezy pro zámky, při zděni se kladou dnem vzhůru Vlastnosti: pevnost v tlaku cca 4,0 MPa objemová hmotnost 850 kg.m 3 Rozměry: (250mm) zdí se na maltu, ložné spáry v tl. 10 mm, styčné spáry na zámky

25 Z lomového kamene kámen lámaný v lomu bez dalšího jemného opracování o velikosti min. 150 mm nejčastěji se používá vazák s občasnou kombinaci s běhounem pro zdivo tloušťky min. 450 mm (až 600 mm) styčné spáry plně promaltované tl. 15 až 40 mm musí být překryty

26 Kyklopské zdivo vybraný lomový kámen opracovaný do tvaru 5 až 8 úhelníků zdí se na maltu MV nebo MVC V líci se mohou v jednom bodě stýkat pouze tři spáry šířka spáry je mm Použiti: pro terénní úpravy, pro opěrné zdi

27 Řádkové zdivo zdivo z opracovaného lomového kamene, provedené z hrubých nebo čistých kopáků (kopák je název z doby, kdy se kameny prodávaly na kopy) Řádkové zdivo se provádí i svisle provázaně, tj. haklíkové zdivo

28 Haklíkové zdivo Řádkové zdivo čisté Řádkové zdivo hrubé

29 Kvádrové zdivo kameny opracované přesných rozměrů kladou se podle prováděcích kamenických výkresů a spojují se MC nebo pomocí skobek z nerez oceli spáry o tl. 15 až 20 mm pravidelně

30 složeno ze dvou či více stavebních materiálů, tvořících jeden celek Kombinace kámen cihla kámen beton beton cihla kámen beton cihla

31 DĚKUJI ZA POZORNOST Nikola Mádlíková
