cihelné bloky pro pasivní a nízkoenergetické stavby U až 0,15 W/m 2 K

Transkript

1 cihelné bloky HELUZ FAMILY pro pasivní a nízkoenergetické stavby U až 0,15 W/m 2 K

2 nadstandardní jednovrstvé zdivo heluz family 50 Společnost HELUZ uvedla na trh v roce 2009 unikátní broušený cihelný blok, který umožňuje nadstandardní nízkoenergetické stavění bez zateplení. HELUZ FAMILY 50 splňuje podmínky pro získání energetického štítku pro nízkoenergetické a pasivní domy. Unikátní cihelný blok je tvořen dvěma sty od sebe oddělených vzduchových komor, které zaručují jedinečné tepelněizolační vlastnosti. Navíc při použití celoplošného lepidla je zaručena vysoká pevnost zdiva. Cihla přírodní materiál Vám zajistí zdravé bydlení splňující nároky moderní doby. HELUZ FAMILY 50 broušená 50 cm Spotřeba cihel 16 ks/m 2 Paleta 134 x ks/m 3 50 ks 50 broušená Rozměry [mm] x x 249 Součinitel prostupu tepla U [W/m 2 K] 0,14 HELUZ FAMILY 50 Doplňky HELUZ FAMILY 50-K x x 249 HELUZ FAMILY x x K 50- Vazba rohu a ostění K vyplněno tepelněizolační maltou vložený extrudovaný polystyrén (XPS) 2

3 nejprodávanější šířka zdiva heluz family 44 Cihla, která při šířce 44 cm svými tepelněizolačními vlastnostmi splňuje požadavky na nízkoenergetické bydlení i bez zateplení. Hodnota součinitele prostupu tepla U = 0,17 W/m 2 K je o 55 % lepší, než je požadavek normy ČR (0,38 W/m 2 K). Masivní cihelná konstrukce navíc zajistí ochranu před vlhkem, bezpečnost, požární odolnost a lepší ochranu před vnějším hlukem. HELUZ FAMILY 44 broušená 44 cm Spotřeba cihel 16 ks./m 2 36,4 ks/m 3 Paleta 134 x ks 44 broušená Rozměry [mm] x x 249 Součinitel prostupu tepla U [W/m 2 K] 0,17 HELUZ FAMILY 44 Doplňky HELUZ FAMILY 44-K x x R K HELUZ FAMILY x x HELUZ FAMILY 44-R 187x x R Vazba rohu a ostění R K R vyplněno tepelněizolační maltou vložený extrudovaný polystyrén (XPS) 3

4 více obytného prostoru pro vás heluz family 38 Cihla, která Vám zajistí zvýšení obytné plochy a dostatečné tepelněizolační parametry obvodového zdiva. HELUZ FAMILY 38 je broušená cihla, jejíž unikátní konstrukce vzduchových komor umožní, že obvodové zdivo již při tloušťce 38 cm splňuje nároky pro nízkoenergetické stavění bez zateplení. Masivní cihelná konstrukce má vysokou pevnost, dobré akumulační a akustické vlastnosti, vysokou požární odolnost a navíc zajistí optimální mikroklima bydlení HELUZ FAMILY 38 broušená 38 cm Spotřeba cihel 16 ks/m 2 Paleta 118 x ,1 ks/m 3 60 ks 38 broušená Rozměry [mm] x x 249 Součinitel prostupu tepla U [W/m 2 K] 0,19 HELUZ FAMILY 38 Doplňky HELUZ FAMILY 38-K x x 249 HELUZ FAMILY x x 249 Vazba rohu a ostění K 38-K K 130 vložený extrudovaný polystyrén (XPS) 250 4

5 novinky společnosti heluz heluz fam ily 30 a heluz fam ily 25 Novinky společnosti Heluz. Zdivo splňující nároky pro energeticky úsporné domy. HELUZ FAMILY 30 broušená 30 cm Spotřeba cihel 16 ks/m 2 Paleta 118 x ,3 ks./m 3 96 Stk broušená Rozměry [mm] x 300 x 249 Součinitel prostupu tepla U [W/m 2 K] 0,25 HELUZ FAMILY 25 broušená 25 cm Spotřeba cihel 16 Stk/m 2 Paleta 134 x Stk/m Stk broušená Rozměry [mm] x 250 x 249 Součinitel prostupu tepla U [W/m 2 K] 0,29 5

6 řešení tepelných mostů řešení tepelných mostů Použitím systémového řešení při zdění cihelných bloků, tzn. se všemi doplňkovými cihlami, dojde k výrazné eliminaci tepelných mostů v nekritičtějších místech stavby ostění oken, dveří a ve vazbě rohů. Z důvodů eliminace tepelných mostů kolem rámů oken a dveří se parapety a ostění otvorů vyzdívají pomocí cihel krajových a krajových polovičních s kapsou pro vložení izolantu, který přeruší tepelný most kolem rámů oken či zárubní dveří. V parapetu okna ukládáme cihlu otočenou na bok tak, aby kapsa pro vložení izolantu směřovala nahoru (obr. 1). Ostění otvoru zdíme takovým způsobem, aby se cihly krajové a krajové poloviční vázaly. V parapetu i ostění otvoru vznikne drážka. Do ní vložíme pruhy extrudovaného polystyrénu, který bude plynule navazovat na tepelnou izolaci překladu (obr. 2). Zdění rohu je podle pravidel skladby rohu pro zeď příslušné šířky. Rohovou vazbu vyzdíme (obr. 3) pomocí cihel krajových polovičních a rohových. Kapsu v cihle krajové poloviční vyplníme tepelněizolační maltou. obr. 1 obr. 2 obr. 3 ojení hydroizolace Snížení tepelných ztrát - první vrstva zdiva Další místo, kde dochází k výrazným tepelným ztrátám, je přechod zdiva a betonového základu. Řešením je vysypání první vrstvy zdiva tepelněizolačním materiálem drceným polystyrénem HEL UZ R nebo polystyrénem HELUZ PL US (obr. 5). Pro snadné a rychlé vyplnění dutin je vhodné použít maltovací přípravek HELUZ (obr. 5). Aby se materiál při vyplňování dutin nevysypával ze svislých spár mezi cihlami, je vhodné tyto spáry zdiva utěsnit (např. lepidlem pro tenké spáry) (obr. 4). Při zdění druhé vrstvy zdiva nanášíme lepidlo HELUZ SB C pro celoplošnou tenkou spáru pomocí nanášecího válce. Při zdění s lepidlem pro tenkou spáru HELUZ SB cihly do lepidla namáčíme. obr. 5 obr. 6 Vysypání první vrstvy drceným polystyrénem Detail č. 1 zdivo HELUZ cihla HELUZ vysypaná drceným polystyrénem přerušuje tepelný tok ve svislém směru 6 tepelný tok betonový potěr izolace hydroizolace betonový základ Důležité: Před nanášením pojiva (lepidla, pěny) je nezbytnéočistit ložnou spáru, aby byla odkrytažebírka cihel a malta se spojila s cihlou. Doporučujemecihly navlhčit. Je nutné chránit cihly i zdivo před povětrnostnímivlivy, především proti srážkové vodě,proto doporučujeme, aby hydroizolace prvnívrstvy byla provedena tak, jak je patrné z detailuč. 1.

7 cihly pro budousnost tepelný tok ve směru osy z x y U až 0,11 W/m 2 K HELUZ FAMILY 2in1 broušené cihelné bloky s integrovanou tepelnou izolací pro zdivo s nejvyššími tepelněizolačními parametry pro nulové, pasivní a nízkoenergetické domy zajistí optimální mikroklima pro zdravé bydlení tradiční materiál - nadčasové řešení 7

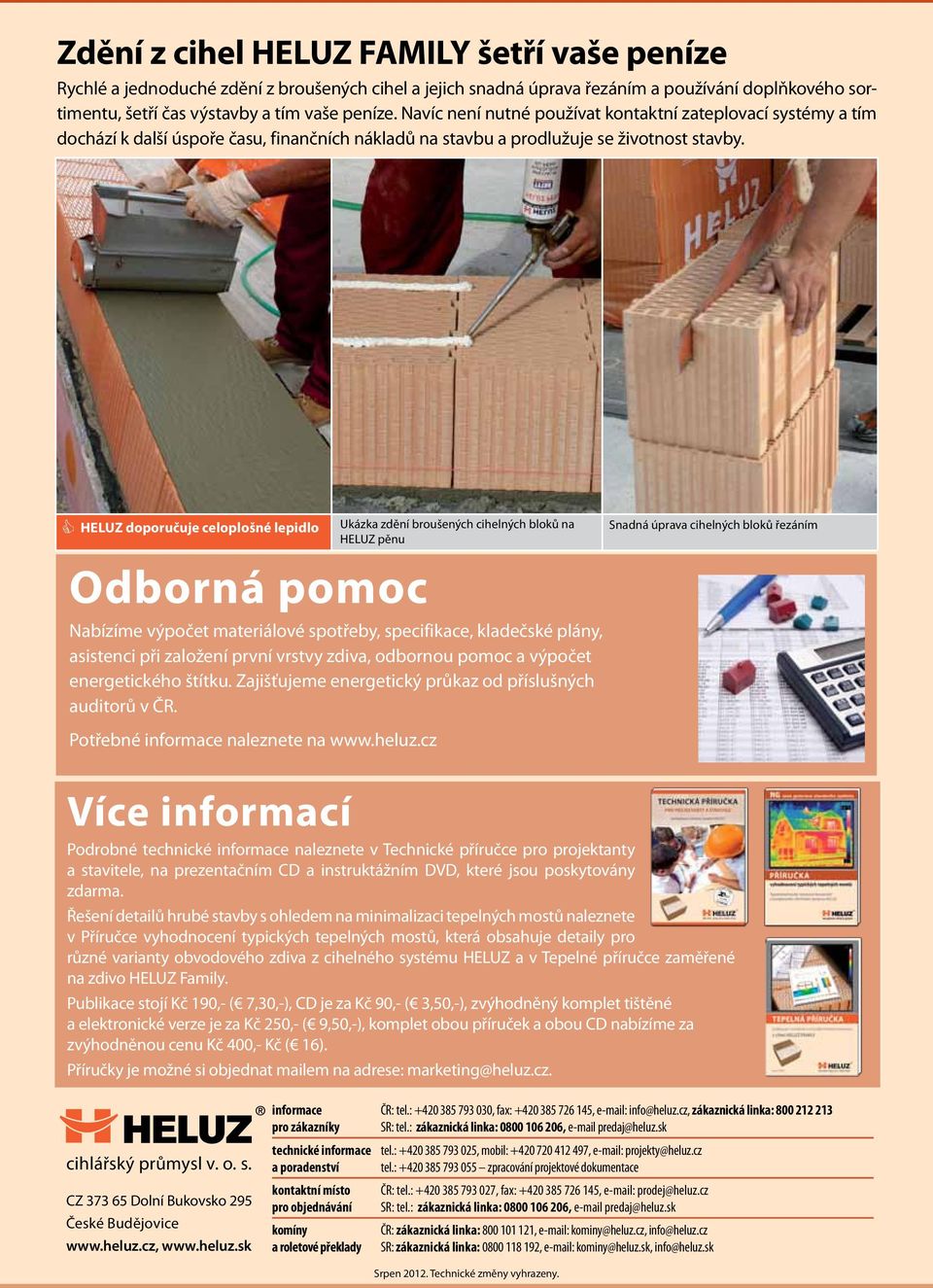

8 Zdění z cihel HELUZ FAMILY šetří vaše peníze Rychlé a jednoduché zdění z broušených cihel a jejich snadná úprava řezáním a používání doplňkového sortimentu, šetří čas výstavby a tím vaše peníze. Navíc není nutné používat kontaktní zateplovací systémy a tím dochází k další úspoře času, finančních nákladů na stavbu a prodlužuje se životnost stavby. HELUZ doporučuje celoplošné lepidlo Odborná pomoc Ukázka zdění broušených cihelných bloků na HELUZ pěnu Nabízíme výpočet materiálové spotřeby, specifikace, kladečské plány, asistenci při založení první vrstvy zdiva, odbornou pomoc a výpočet energetického štítku. Zajišťujeme energetický průkaz od příslušných auditorů v ČR. Snadná úprava cihelných bloků řezáním Potřebné informace naleznete na Více informací Podrobné technické informace naleznete v Technické příručce pro projektanty a stavitele, na prezentačním CD a instruktážním DVD, které jsou poskytovány zdarma. Řešení detailů hrubé stavby s ohledem na minimalizaci tepelných mostů naleznete v Příručce vyhodnocení typických tepelných mostů, která obsahuje detaily pro různé varianty obvodového zdiva z cihelného systému HELUZ a v Tepelné příručce zaměřené na zdivo HELUZ Family. Publikace stojí Kč 190,- ( 7,30,-), CD je za Kč 90,- ( 3,50,-), zvýhodněný komplet tištěné a elektronické verze je za Kč 250,- ( 9,50,-), komplet obou příruček a obou CD nabízíme za zvýhodněnou cenu Kč 400,- Kč ( 16). Příručky je možné si objednat mailem na adrese: marketing@heluz.cz. cihlářský průmysl v. o. s. CZ Dolní Bukovsko 295 České Budějovice informace pro zákazníky technické informace a poradenství kontaktní místo pro objednávání komíny a roletové překlady ČR: tel.: , fax: , info@heluz.cz, zákaznická linka: SR: tel.: zákaznická linka: , predaj@heluz.sk tel.: , mobil: , projekty@heluz.cz tel.: zpracování projektové dokumentace ČR: tel.: , fax: , prodej@heluz.cz SR: tel.: zákaznická linka: , predaj@heluz.sk ČR: zákaznická linka: , kominy@heluz.cz, info@heluz.cz SR: zákaznická linka: , kominy@heluz.sk, info@heluz.sk Srpen Technické změny vyhrazeny.
