1 SAMOVYVAŽOVACIE TERMOSTATICKÉ VENTILY AutoSAR

2 VYVAŽOVANIE, ZLOŽITÁ ÚLOHA... Hydraulické vyvažovanie umožňuje kompenzovať nerovnomerné rozdelenie prietokov v inštalácii danej hydraulickými charakteristikami a geometriou okruhov (výškou poschodí, dĺžkou prívodov, rôznými tlakovými stratami prvkov v okruhu). Vyvažovanie spočíva v umiestnení vyvažovacích ventilov do jednotlivých častí rozvodu a ich nasledovné nastavenie. Cieľom je dosiahnutie požadovaného prietoku v danom mieste v každej vetve alebo každom spotrebiči aby bol dosiahnutý požadovaný výkon, daný výpočtom. V prípade, že prietoky v inštalácii sú premenlivé, je vyvažovanie ešte náročnejšie. Premenlivé prietoky sú typické pre rozvody kúrenia pri použití termostatických ventilov. Pokiaľ však nie je uskutočnené vyváženie, bude vyššia spotreba energie a naviac bude znížený komfort užívateľov miesta budú nedokurované, iné naopak prekurované a môžu nastať aj problémy s hlukom inštalácie. SITUÁCIA BEZ VYVÁŽENIA SPRÁVNE VYVÁŽENÝ ROZVOD AŽ 20% ÚSPORY ENERGIE VŽDY SPRÁVNA TEPLOTA PREVÁDZKA BEZ HLUKU Správne vykonané hydraulické vyváženie a použitie termostatických ventilov a hlavíc COMAP zaručuje optimálny a ekonomický priebeh, pričom je možné dosiahnuť až 20% úspor. Dobre vyvážený systém zaistí, že nebudú prekurované, alebo nedokurované miesta a na základe toho bude dosiahnutý vyšší komfort užívateľa. Správne vyvážený systém nie je hlučný. Pri systéme, ktorý nie je vyvážený, sa môžeme často stretnúť s nepríjemnými zvukovými efektmi, ktoré vznikajú v dôsledku vysokých rýchlostí a prietokov v niektorých častiach rozvodov.

3 control solutions TERAZ JEDNODUCHO VĎAKA FIRME COMAP Už viac ako 60 rokov COMAP potvrdzuje svoje znalosti v oblasti regulačných armatúr a inštalácii. Systémové riešenia rozvodov a systémy regulácie firmy COMAP znižujú energetické nároky budov a vedú k ich optimalizácii a zvýšeniu bezpečnosti. Vďaka svojmu výrobnému závodu v meste Abbeville je COMAP referenciou v oblastí výroby termostatických ventilov a hlavíc. Jednou z hlavných problematík rozvodov kúrenia a chladenia je vyvažovanie, ktoré predstavuje významné know-how pracovníkov firmy COMAP, ktorí dnes a denne pracujú na vývoji riešení, ktoré sú prístupné pre všetkých. Rady vyvažovacích ventilov nesú označenie Ballorex. Rady ventilov SAR a hlavíc SENSO, SENSITY a SENSITIVE predstavujú hlavné výrobky, ktoré sú široko známe odbornej verejnosti TZB profesií v mnohých európskych krajinách. Výrobní závod COMAP, Abbeville, Somme Statické vyvažovacie ventily Automatické vyvažovacie ventily Dynamické vyvažovacie ventily Vďaka svojim znalostiam problematiky hydraulického vyvažovania COMAP rozširuje svoju ponuku o termostatické ventily s automatickým vyvažovaním radu ventilov s označením AutoSAR. Výhoda tohto riešenia spočíva v zjednodušení celého vyvažovania. Už nie je nutné vyvažovať celý systém, pretože riešenie AutoSAR integruje funkciu vyvažovania priamo do termostatického ventila. Stačí nastaviť požadovaný prietok priamo na termostatickom ventile na každom radiátore, aby bol celý rozvod správne vyvážený. Termostatický ventil s pevným Kv FixoSAR Termostatický ventil s nastaviteľným Kv Samovyvažovací termostatický ventil AutoSAR

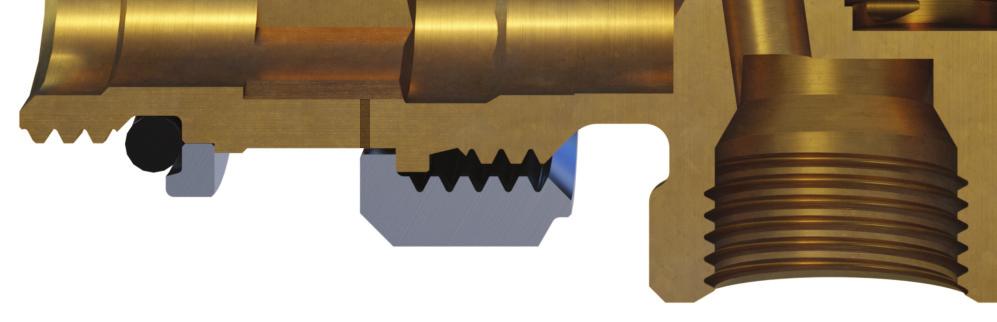

4 VYVAŽOVANIE S VENTILMI AutoSAR AKO TO FUNGUJE? COMAP integroval regulátor diferenčného tlaku do termostatického ventilu a vďaka tomu prietok radiátorom zostáva konštantný bez ohľadu na zmeny tlaku. Rozsah nastavenia ventilov AutoSAR umožňuje ich použitie na radiátoroch s výkonom 350 až 2100W (pri teplotnom spáde 15K). Termostatické samovyvažovacie ventily AutoSAR zaručujú dokonalú funkciu do diferenčného tlaku 60 kpa. Dajú sa teda použiť na všetkých dvojrúrkových rozvodoch, kde nie je táto hodnota prekročená. Nominálny prietok ventilom AutoSAR môže byť nastavený do 120l/hod. vďaka 12-tim pozíciám. Po nastavení prietoku na ventile je hodnota prietoku limitovaná na toto maximum. Po nastavení všetkých ventilov už nie nutné vykonávať žiadne ďalšie vyvažovania, pretože optimalizácia je vykonaná. MODERNÉ TECHNOLÓGIE 1 Krytka ventilu Hriadeľka z nerezovej ocele 2 Mechanizmus ventilu 3 Pružina 4kg 4 Teleso z mosadze 6 Vrchná časť telesa ventilu O-krúžky z EPDM Sáč s O-krúžkom Obmedzovač prietoku EN Kuželka z EPDM 10 Sedlo

5 control solutions VÝHODY VENTILOV AutoSAR COMAP navrhuje svoje výrobky s hlavným cieľom => zmyslom je ponúknuť jednoduché a inteligentné riešenia. PRE FIRMY ZAISŤUJÚCE SPRÁVU BYTOVÉHO FONDU EKONOMICKÁ PREVÁDZKA Správne vyváženie zaručuje aj spravodlivé rozdelenie nákladov na teplo: nevznikajú nadbytočné prietoky v blízkosti zdroja, ani nedostatočné prietoky v častiach vzdialených od zdroja. Fungovanie celého systému je optimalizované, a tak dochádza k úsporám energie. TEPELNÝ KOMFORT Dobré vyváženie rozvodu je predpokladom rovnomerného vykurovania celého objektu, resp. všetkých bytových jednotiek. Nevznikajú prekurované ani nedokurované oblasti, a tak odpadá nespokojnosť užívateľov. Každý užívateľ si nasledovne reguluje spotrebu sám PREVÁDZKA BEZ HLUKU PRE FIRMY ZAISŤUJÚCE ÚDRŽBU RÝCHLOSŤ V ďaka ventilom AutoSAR je údržba a výmena ventilov jednoduchá, bez potreby zložitých výpočtov : už nie je nutné poznať charakteristiky celého rozvodu, alebo akým spôsobom bol rozvod vyvážený, pretože nastavenie sa vykoná jednoducho priamo na radiátore. EKONOMICKÉ RIEŠENIE Zahŕňa jednoduchšiu údržbu a nižšie nároky kladené na pracovníkov vykonávajúcich údržbu a prednastavenie termostatických ventilov. Z toho vyplýva rovnako ako časová, tak aj okamžitá finančná úspora. SPOĽAHLIVOSŤ A DÔVERA TTechnológia automatického vyvažovania použitá vo ventiloch AutoSAR bola vyvinutá technickým a vývojovým oddelením spoločnosti COMAP, ktorá je referenciou v danej oblastí viac ako 60 rokov. Kvalitné vyváženie systému je základným predpokladom pre zníženie rizika vzniku nežiaducich hlukových efektov. Hluk v rozvodoch býva spôsobený vysokými tlakmi a rýchlosťami v potrubí a je častým zdrojom sťažností užívateľov. VYNIKAJÚCA CHARAKTERISTIKA Termostatické vyvažovacie ventily AutoSAR sú certifikované podľa EN215. V kombinácii s termostatickou hlavicou SENSITY-RI M30 vykazujú vynikajúcu charakteristiku, keďže táto hlavica má odchýlku medzi nastavenou teplotou a skutočnou teplotou len 0,2 a klasifikáciu TELL=A. PRE FIRMY REALIZUJÚCE NOVÉ PROJEKTY RÝCHLOSŤ Vďaka technológii samovyvažovania nie je potrebné vykonávať vyvažovanie na stupačkách, ktoré môžu byť ťažko prístupné. Nastavenie sa vykoná priamo na radiátore. Ďalšou výhodou pri montáži je sáč s O-krúžkom, ktorý zaistí rýchlu a jednoduchú montáž. RENTABILITA Jednoduchá príprava montáže (podkladov pre montáž): stačí mať len zoznam potrebných prietokov radiátormi. JEDNODUCHOSŤ Ventily je možné pripojiť na klasické oceľové rozvody, na rozvody z medi a pomocou adaptéra aj na rozvod z viacvrstvých rúrok. Ventily sú teda univerzálne.

6 4ZDROJE ÚSPOR VĎAKA VENTILOM AutoSAR A UCELENEJ PONUKE FIRMY COMAP 4SYSTÉMY, KTORÉ SA DOPĹŇAJÚ Vyvažovacie ventily a radiátorové regulačné armatúry tvoria kompletný sortiment pre hydraulickú reguláciu systému Systémy rozvodov z viacvrstvých rúrok, medi, uhlíkovej ocele a nerezovej ocele umožňujú realizáciu kompletných rozvodov Statické a dynamické vyvažovacie ventily 1 Montáž ventila na radiátor Ventily AutoSAR majú sáče vybavené O-krúžkami, preto je ich montáž veľmi jednoduchá, spoľahlivá a rýchla. Nie je nutné používať teflónové pásky ani iné spôsoby dotesňovania Regulačné radiátorové armatúry 2 Nastavenie ventila Nastavenie požadovaného prietoku sa vykoná priamo na ventile a je veľmi jednoduché a rýchle. 3 Hydraulické vyváženie rozvodu Hydraulické vyváženie celého rozvodu už nie je nutné vykonávať, keďže je zaistené nastavením priamo na ventiloch. Musí byť zachovaná podmienka maximálneho diferenčného tlaku na ventile do 60kPa. Pokiaľ je diferenčný tlak vyšší, ponúka COMAP kompletné systémové armatúry pre vyváženie systému. Systém rozvodov z viacvrstvých rúrok Systém rozvodov z medi, uhlíkovej a nerezovej ocele 4 Realizácia rozvodu Vďaka širokej ponuke systému pre realizáciu rozvodov z rôznych typov materiálov je možné jednoducho a rýchlo vykonať celú inštaláciu, a to za využitia rýchlej a spoľahlivej technológie lisovania.

7 control solutions DOBRE NAVRHNÚŤ SYSTÉM VYVÁŽENIA Firma COMAP má rozsiahle skúsenosti v oblasti regulačných armatúr, a tak pre každú konfiguráciu navrhuje najvhodnejšie riešenie. Nová výstavba Rekonštrukcia + + Senso Senso Rodinný dom + + Bytový dom (diferenčný tlak < 60kPa) AutoSAR Sensity AutoSAR Senso Bytový dom (diferenčný tlak > 150kPa) Ballorex Delta Sensity Ballorex Delta Senso SORTIMENT VENTILOV AutoSAR Tvar telesa ventilu Závit pre hlavicu Pripojovací rozmer Stavebný rozmer ventilu Prietok (l/h) Objednávacie číslo Rohový ventil Priamy ventil M30 3/8" NF R868403B M30 1/2" NF R868404B M30 3/8" NF R869403B M30 1/2" NF R869404B
