Teleskopický nakladač SCORPION. Ten nápad si Vás získá.

Transkript

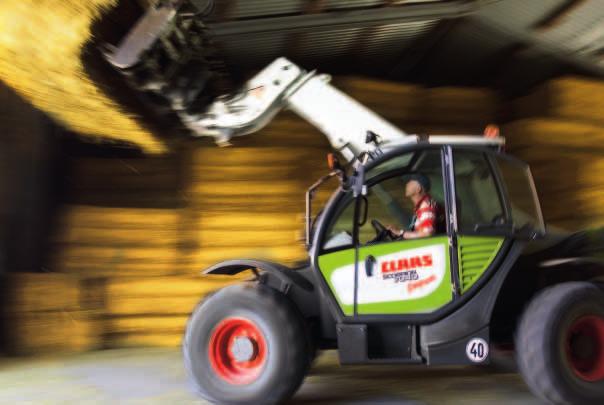

1 Teleskopický nakladač SCORPION Ten nápad si Vás získá.

2

3 Teleskopické nakladače jsou dnes součástí mnoha statků a provozů. Díky své kompaktní konstrukci, manévrovatelnosti a výkonnosti nenahrazují pouze zastaralé zemědělské traktory s čelním nakládacím zařízením. Teleskopické nakladače představují pro velké provozy a podniky nejefektivnější řešení pro téměř veškerou vnitropodnikovou překládku a dopravu. Jako výraznou alternativu v této oblasti uvádí na trh firma CLAAS teleskopický nakladač SCORPION, který svou koncepcí pohonu na 100 % splňuje vysoké požadavky moderního zemědělství. Jako jediný teleskopický nakladač ve své třídě je vybaven plynulým hydrostatickým pohonem s maximální tažnou silou. Práce se tím stává zábavou. Bez řazení zrychlíte z 0 na 40 km/h, v každém okamžiku máte k dispozici maximální tažnou sílu a můžete se spolehnout, že SCORPION automaticky přizpůsobí požadavek na výkon daným podmínkám. 3

4 Výkon zapůsobí.

5 Pružně uložená kabina řidiče s optimálním kruhovým výhledem. Strana 8 Obsluha jednou rukou pomocí ovládací páky při jízdě vpřed a vzad. Strana 10 Robustní, proti zkrutu vyztužený rám s bočním vedením teleskopického výložníku. Strana 12 Hluboko v rámu ukotvený teleskopický výložník s efektivním tlumením kmitů, až do zdvihací výšky 8,95 m a nosnosti 4,4 t. Strana 13 Robustní držák nářadí pro pohodlné a rychlé připevnění nářadí Strana 14 Výkonné motory se 88 nebo 103 kw, uložené v úhlu 90 vzhledem ke směru jízdy a tak mimořádně vhodné pro údržbu. Strana 16 Efektivní, plynulá převodovka VARIPOWER od 0 do 40 km/h Strana 18 Přesná a rychlá hydraulická soustava s vysokou zdvihací silou a proporcionálním seřízením. Strana 20 Robustní nápravy řízení se 100% svorností závěru předního diferenciálu Strana 22 Mimořádná manévrovatelnost díky řízení všech kol a malému poloměru zatáčení. Strana 22 Minimální nároky na údržbu díky výborné přístupnosti ke všem hlavním součástem. Strana 24 FIRST CLAAS SERVICE & Parts 24 hodin denně. Strana 25 Všechna technická data v přehledu. Strana 26 Přesvědčující argumenty pro SCORPION. Strana 29 5

6

7 Koncept má požadovaný účinek.

8 Kdo pracuje s přesností na centimetry, také každý centimetr uvidí. 8

9 Optimální výhled představuje rozhodující výhodu v každodenním provozu. Volný výhled na čelní nářadí umožňuje bezpečné nakládání a vykládání i v případě vysokých bočnic. Neomezený přehled usnadňuje polohování balíků nebo palet ve vysoké pracovní výšce, protože u nakladače SCORPION není v konstrukci použit jinak obvyklý příčný nosník mezi čelním sklem a střechou. I vzadu je možná přesná práce zejména v úzkých prostorách. To vše dohromady znamená bezpečnost při veškerých pracovních postupech, zkrácení pracovních cyklů, snížení zatížení řidiče a zvýšení jeho výkonností po celý pracovní den. Perfektní přehled. Se strojem se budete pohybovat rychle a s přesností na centimetry. V každém okamžiku se všechna čtyři kola nachází ve Vašem zorném poli tak máte optimální přehled. Prostorná komfortní kabina s panoramatickými skly nabízí opravdový kruhový výhled. Máte mimořádný vizuální kontakt s nakládacím zařízením v každé poloze. Kabina řidiče 9

10 U některých teleskopických nakladačů máte pocit, že řidič musí náležitě překonávat techniku, aby rychle postupoval dopředu. Pro firmu CLAAS to byl dobrý důvod vybavit nový SCORPION takovým komfortem obsluhy, který stanoví měřítka. Kompaktní teleskopický nakladač s mimořádným výkonem budete řídit levou zadní. V pravém slova smyslu. 10

11 Je tak malý a pronikavý, ale jízda s ním je snadná. Pákový ovládač pro optimální komfort jízdy. U manipulátoru SCORPION zůstává Vaše levá ruka výhradně na volantu. Všechny funkce nakládání a směr jízdy ovládáte pravou rukou pohodlně pákovým ovládačem. Pákový ovládač upevněný v komfortním sedadle může být optimálně nastaven pro každého řidiče a jeho ovládání je již po krátké době intuitivní. Všechny funkce snadno najdete a ovládáte. Zvedání/spouštění Vysouvání/zasouvání teleskopického výložníku Vyklápění/sklápění Zapnutí/vypnutí 4. okruhu řízení Směr jízdy: vpřed/vzad/neutrální poloha Zapnutí/vypnutí závěru diferenciálu přední nápravy (100 %) Vlevo řídíte, vpravo ovládáte, nikdy se již nespletete. To znamená rychlé, bezpečné pracovní cykly a zvýšenou produktivitu v každodenním provozu. Více výhod pro pracovní den. Nový SCORPION má ještě více v záloze pro maximální zpříjemnění Vaší práce. Již při mírném tlaku na pedál SCORPION automaticky sníží pojezdovou rychlost na požadovanou úroveň, bez ohledu na otáčky motoru. Výkonná soustava klimatizace zajišťuje v horkých i chladných dnech příjemnou pracovní teplotu v kabině. Díky volitelnému vyhřívání bočních skel a zadního skla máte stále nekrytý výhled. Výkonný ventilátor čistého vzduchu zajišťuje přívod čistého čerstvého vzduchu i v prašném prostředí. Spínání vnitřního oběhu vzduchu je sériové. Kabina řidiče 11

12 Větší sílu nemá v jeho třídě žádný nakladač. Se svým teleskopickým nakládacím zařízením disponuje SCORPION výsypnou výškou a dosahem, které jsou jinak vyhrazeny podstatně větším strojům. Díky výšce zdvihu 6,25 m, 7,10 m nebo 8,95 m a zdvihací síle - nosnosti 3,3 až 4,4 t se stane z nakladače SCORPION rychle výkonný nosič ve Vašem podniku. Nejvyšší stabilita. U nakladače SCORPION se můžete spolehnout na absolutní stabilitu. Hlavní rám zajišťuje maximální stabilitu a zvládne i extrémní síly bez problému. Velmi nízko umístěné těžiště stroje při dobré světlé výšce i optimální rozložení hmotnosti mezi přední a zadní nápravu (40:60) jsou zárukou optimální práce v terénu. 12

13 Maximální bezpečnost. Robustní segmenty teleskopického výložníku vedené v bezúdržbových kluzných ložiskách a inteligentní vedení hadic zajišťují maximální bezpečnost použití i v nejtěžších zemědělských podmínkách. Nedosažitelná zatěžovatelnost. Masivní provedení hlavního ložiska teleskopického výložníku propůjčuje nakladači SCORPION zatěžovatelnost, která zatím nebyla v průmyslu dosažena. Toho bylo dosaženo i bočním vedením teleskopického výložníku v rámu vozidla. Stříbrná medaile. Výkon, pohodlí a spolehlivost tím Vás nový SCOR- PION přesvědčí. Srdce Royal Agricultural Society of England (Královská zemědělská společnost Anglie) si již získal. V roce 2006 získal stříbrnou medaili. SCORPION 9040 SCORPION 7045 SCORPION 7040 SCORPION 7030 SCORPION 6030 Zdvihací výška 8,95 m Zdvihací síla 4,0 t Zdvihací výška 7,10 m Zdvihací síla 4,4 t Zdvihací výška 7,10 m Zdvihací síla 4,0 t Zdvihací výška 7,10 m Zdvihací síla 3,3 t Zdvihací výška 6,25 m Zdvihací síla 3,3 t Rám Teleskopický výložník 13

14 Zůstat klidný za všech podmínek. Tlumení koncových poloh při zasouvání teleskopického výložníku zabraňuje tvrdým nárazům ve sloupku i tlakovým špičkám v hydraulické soustavě. Silná Z-kinematika mechanizmu zajišťuje maximální úhel natočení (163 ) pracovního nářadí tak každou lopatu jistě vyprázdníte. Perfektní tlumení. Tlumení kmitů na připojení teleskopického výložníku garantuje řidiči výrazně klidnější jízdu stroje. Sypký materiál zůstává na lopatě. Tlumení kmitů Měkký doraz 14

15 Robustní držák nářadí. Připojení nářadí je bezpečné a jednoduché, protože stroj je vybaven robustním držákem nářadí. Umožňuje hladké spojení stroje a nářadí bez opotřebování. SCORPION 9040 s hydraulickým vyrovnáváním vodorovné polohy. Aby bylo možné vyrovnat nerovnosti v pracovním prostoru, disponuje SCORPION 9040 hydraulickým vyrovnáváním vodorovné polohy. To je účinné mezi přední nápravou a rámem a umožňuje bezpečnou a přesnou korekci náklonu stroje v příčném směru (+/- 10 ). Hydraulické vyrovnávání vodorovné polohy u nakladače SCORPION 9040 Rám Teleskopický výložník 15

16 Pro vysoký výkon nakládání jsou v každém případě potřeba velké posuvné síly. Podle toho je teleskopický nakladač v každodenním provozu posuzován. U nakladače SCORPION motory Deutz, které přestože jsou úsporné disponují vysokým točivým momentem a tím zajišťují, že máte v každé fázi pracovního cyklu k dispozici maximální výkon. Dvě možnosti motorů Nakladač SCORPION může být vybaven motory 88 kw a 103 kw podle ISO 9249 (TIER 3). Motory jsou uloženy v úhlu 90 ke směru jízdy a tak jsou dobře přístupné pro údržbu. Také všechny ostatní kontrolní body a údržbová místa jsou uspořádány tak, aby byla rychle a snadno přístupná. S ohledem na bezpečnost jsme mysleli na všechno. Motor lze nastartovat pouze, když je aktivovaná ruční parkovací brzda. Blokování opakovaného startování zajišťuje, že nelze spustit startér, když je motor v činnosti. 16

17 Pod kapotou nakladače SCORPION je ukryta velká síla. Efektivní chladič. Velký blok chlazení při sklizni zajišťuje, že SCORPION zvládne všechny teploty bez ohledu na to, jak bude zatížený a jaká je venkovní teplota. Silný reverzní ventilátor. Pro čistění sacích ploch je určen reverzní ventilátor SCS. Tato funkce je Vám k dispozici při libovolných otáčkách motoru. Tak jsou nečistoty chladiče a odstavení z důvodu čistění v průběhu dne redukovány na minimum (SCS = Self Cleaning System - samočisticí systém). Motor 17

18 Ukazuje konkurenci převahu. Za mimořádnými jízdními vlastnostmi nakladače SCORPION stojí inteligentní hnací ústrojí VARIPOWER. Skládá se z převodovky, hydromotoru s technikou velkého úhlu (45 ) a příslušných ovládacích prvků. Stále a bez Vašeho přičinění se vzájemně přizpůsobuje pojezdová rychlost a tahová síla. Při najetí do nakládaného materiálu rozdělí SCORPION sílu tam, kde je potřeba. Zcela určitě. Proto je tak výkonný. V porovnání s konkurencí je jeho tažná síla naprosto špičková. Jedinečná je také v oboru: Tažná síla je Vám k dispozici bez přerušení v celém rozsahu pojezdové rychlosti od 0 do 40 km/h. VARIPOWER PLUS. Pro ještě vyšší nároky nabízí CLAAS nové hnací ústrojí VARIPOWER jako verzi PLUS. Zde se zvyšuje výkon dalším hydromotorem s konstantním geometrickým objemem. Inteligentní řízení zajišťuje automatické rozložení výkonu. To Vám přináší netušené jízdní výkony. Srovnatelné zobrazení různých řešení hnacího ústrojí Jízdní výkon Pojezdová rychlost VARIPOWER PLUS VARIPOWER 1. převodový stupeň Hydrostatický pohon, 2stupňový 2. převodový stupeň [km/h] Tažná síla CLAAS VARIPOWER PLUS nový hydrostatický pohon s velkým úhlem bloku (45 úhel náklonu) a adaptovaným hydromotorem s konstantním geometrickým objemem (SCORPION 9040, 7045 a 7040). CLAAS VARIPOWER stejná konstrukce jako nahoře, ale bez přídavného hydromotoru s konstantním geometrickým objemem to je silné řešení pohonu pro SCORPION 7030 a Běžný hydrostatický pohon s řazením převodových stupňů (řazení mechanicky nebo pod zatížením). 18

19 Přední náprava s integrovanou parkovací brzdou a závěrem diferenciálu (100% svornost) Hydrostatická převodovka ve střední poloze, přímočarý přenos síly, zavěšení v pružném uložení. Hnací ústrojí 19

20 Hydraulická soustava nakladače SCORPION je dimenzována tak, aby byl plně využit výkonový potenciál celého stroje. Výkonná hydraulická soustava. Hydrogenerátor se snímáním zatížení (Load-Sensing) přivádí až 150 l oleje za minutu a i při nízkých otáčkách motoru nabízí vynikající výkon. Tak můžete pracovat při nižších otáčkách, spotřebujete méně paliva a můžete počítat s kratšími pracovními cykly. Díky přesnému nastavení servomechanizmu, spojenému s ventily snímání zatížení, můžete současně provádět několik funkcí. Hydrogenerátor se snímáním zatížení (Load-Sensing) přivádí olej pouze při požadavku na výkon hydraulické soustavy. Tak nedochází ke zbytečnému zahřívání oleje a ztrátám výkonu. V případě potřeby je k dispozici vždy maximální množství oleje. Všechny přídavné hydraulické funkce jsou proporcionálně nastaveny. Stálé zapojení jako standardní vybavení. SCORPION je vybaven stálým zapojením. Pro určité aplikace (např. provoz hydromotoru pro dávkované vykládání krmiva ve stájích) můžete potenciometrem regulace plazivé rychlosti (0 7 km/h) a manuální dodávkou paliva optimálně sladit pohon pojezdu s přídavným okruhem řízení. 20

21 Zvednete hodně a především rychle. Rychlost: hydraulický válec zvedání, sklápění a vysouvání Teleskopický nakladač Hydrogenerátor 44 cm 3 /U 44 cm 3 /U 44 cm 3 /U (60 cm 3 /U) 60 cm 3 /U 60 cm 3 /U Hydraulický válec zvedání Zvedání 10,0 sek 10,0 sek 10,0 (9,0) sek 9,0 sek 12,5 sek Spouštění 6,5 sek 6,5 sek 6,5 (7,0) sek 7,0 sek 7,0 sek Hydraulický válec sklápění Sklápění 4,5 sek 4,5 sek 4,5 sek 4,5 sek 5,0 sek Vyklápění 4,0 sek 4,0 sek 4,0 sek 4,0 sek 4,5 sek Hydraulický válec vysouvání Zasouvání 7,0 sek 9,0 sek 9,0 sek 9,0 sek 13,0 sek Vysouvání 6,0 sek 8,0 sek 8,0 sek 8,0 sek 12,0 sek Hydraulická soustava 21

22 Největší kompliment, jaký mu můžete vyjádřit: skvělý pracant. Díky svému hnacímu ústrojí VARIPOWER je mimořádně hbitý, koncepce řízení jej uzpůsobila velmi obratným. S nakladačem SCORPION se můžete pohybovat několika způsoby. Připojitelný závěr diferenciálu. Silné řídicí nápravy nakladače SCORPION umožňují efektivní přenos výkonu mezi strojem a povrchem. Díky připojitelnému závěru diferenciálu (se 100% svorností!) je SCOR- PION schopný provozu i v nejobtížnějších terénních podmínkách. Mimořádná manévrovatelnost. Řízení všech kol je pro práci ideální. Koncepce stroje umožňuje poloměr otáčení od v této třídě neporazitelných 3,60 m (SCORPION 9040: 3,75 m). Tak se pohybujete rychle na minimálním prostoru a otáčíte se jistě jedním obratem. V případě potřeby Vám umožňuje volitelný psí chod (na přání) paralelní přesazení pro efektivní provádění určitých jízdních pohybů. Snížené nároky na prostor zkracují výrazně cykly nakládání. Při jízdě po pozemní komunikaci se přepnete na režim řízení přední nápravy. Přitom se automaticky kola zadní nápravy nastaví do polohy pro přímou jízdu. Bezúdržbové lamelové brzdy v olejové lázni u obou náprav zaručují absolutní bezpečnost jízdy. Elektricky ovládaná parkovací brzda pracuje na principu pružinového posilovače v přední nápravě. 3,60 m 22

23 Jeden na všechno. S nakladačem SCORPION zvládnete velké množství úkolů. Přípojná místa nakladače SCORPION jsou ideálně dimenzovaná pro použití v zemědělství. Držák nářadí se všemi potřebnými hydraulickými a elektrickými přípojkami pro téměř neomezené možnosti připojení. K oběma přípojným místům mohou být připojeny např. hydraulické výkony s objemem až 140 l. Široká nabídka závěsných zařízení (podle země) a brzdových soustav přívěsu, hydraulické i pneumatické. SCORPION se tak stává tažným strojem, který hravě zvládne zatížení přívěsu (podle země). Pro mnoho zemí je možný odběr z místa výroby jako zemědělského tažného stroje / zemědělského traktoru. Nápravy Řízení Brzdy 23

24 Času je v zemědělství stále méně a méně. To je stejné na statku jako venku na poli. Udělali jsme vše proto, aby i malý SCORPION s ohledem na bezpečnost provozu byl stejně dobrý jako velké stroje CLAAS, např. LEXION, XERION nebo JAGUAR. Minimální nároky na údržbu. Jeho robustní koncepce rámu je dimenzovaná pro dlouhou životnost. Jeho údržba je snadná. Všechny hlavní součásti jsou velmi dobře umístěny a jsou přístupné vestoje. Motory jsou uloženy v poloze 90 vůči směru jízdy a tak velmi dobře přístupné. Nový držák nářadí Vám umožní snadné připevnění nářadí a rychlou výměnu nářadí zejména na velmi nerovném povrchu. 24

25 Čas jsou peníze. V nejlepším případě ušetříte obojí. Kdo pracuje každý den na maximum, zaslouží si také nejlepší servis. Na profesionalitu a spolehlivost techniků servisu CLAAS a specialistu na náhradní díly se můžete vždy spolehnout. Nepřetržitě se dovozci a obchodní partneři CLAAS na celém světě starají o optimální zásobování náhradními díly a spolehlivou službu zákazníkům. Jsme tam, kdy jste Vy. Můžete se spolehnout, že Vám budou kdykoli dodány potřebné náhradní díly a to ORIGINÁLNÍ díly CLAAS, které se vyznačují nejvyšší kvalitou materiálu, nejlepší funkčností a dlouhou životností. Náš centrální sklad náhradních dílů dodává veškeré ORIGINÁLNÍ díly CLAAS rychle a spolehlivě do celého světa. Vysoký počet partnerů CLAAS garantuje, že se díly v krátké době dostanou na místo určení tam, kde jste právě Vy. Hovoříme stejnou řečí. Obchodní partneři CLAAS patří celosvětově k nejvýkonnějším v oblasti zemědělské techniky. Jsou nejen dobře proškoleni a odborně vybaveni, ale znají také pracovní postupy Vašeho zemědělského podniku a Vaše očekávání způsobilosti a spolehlivosti. Údržba 25

26 Okouzlí i v detailu. SCORPION 6030 SCORPION 7030 SCORPION 7040 SCORPION 7045 Diagramy nosnosti podle EN 1459-B, těžiště břemene vypočteno 500 mm před hrotem vidlice. Diagramy nosnosti u 9040 bez systému vyrovnávání vodorovné polohy nejsou zobrazeny. Zdvihací výšky vypočítány s pneumatikami 15.5/

27 SCORPION 9040 s hydraulickým vyrovnáváním vodorovné polohy a blokováním výkyvné nápravy (zadní náprava) SCORPION 9040 s hydraulickým vyrovnáváním vodorovné polohy bez blokování výkyvné nápravy (zadní náprava) F Q R H L G M A P N K I D C E O O Typ Rozměr A Délka vč. rámu nářadí mm C Max. šířka mm D Rozchod kol mm E Výška po střechu kabiny mm F Vnitřní šířka kabiny mm G Rozvor kol mm H Světlá výška mm I Poloměr zatáčení přes kola mm K Poloměr zatáčení se standardní lopatou mm L Vzdálenost od středu předního kola k přední straně pracovní desky mm M Vzdálenost od středu zadního kola k zadní straně stroje mm N Výška po teleskopický výložník mm O Vyrovnávání +/ 10 P Zadní nájezdový úhel Q Úhel sklápění paletovacích vidlí dolů R Úhel vyklápění paletovacích vidlí nahoru Úhel vyklápění standardní lopaty nahoru Celkový úhel rozsahu pohybu nosiče nářadí Všechny hodnoty platí pro pneumatiky 17.5 L 24 AS Profil Firma CLAAS vyvíjí neustálou snahu vyhovět všemi svými produkty požadavkům praxe, a proto si vyhrazuje právo provádět na výrobcích změny. Údaje a zobrazení je třeba chápat jako přibližné a neobsahují popis zvláštního vybavení tvořícího součást objemu sériových dodávek. Tento prospekt byl vytištěn pro uživatele strojů CLAAS na celém světě. Ohledně technického vybavení se řiďte ceníkem svého obchodního partnera CLAAS. Na fotografiích jsou některá ochranná zařízení demontována. Pouze proto, aby funkce těchto zařízení byla zobrazena co nejnázorněji, což nesmí být v žádném případě prováděno svévolně tak, aby bylo zamezeno nebezpečí. Odkazujeme na pokyny příslušných návodů na obsluhu.

28 SCORPION teleskopický nakladač Typ Nosnost kg Výška zdvihu mm Motor Výrobce Vznětový motor Deutz Vznětový motor Deutz Vznětový motor Deutz Vznětový motor Deutz Vznětový motor Deutz Typ TCD2010 L4 TCD2010 L4 TCD2010 L4 TCD2010 L4 TCD2010 L4 Výkon podle ISO 9249 při otáčkách 2400 min 1) kw (PS) 88/120 88/120 88/ /140 88/120 nebo 103/140 Maximální točivý moment při otáčkách 1500 min 1) Nm /520 Min. spec. spotřeba paliva g/kwh /205 Min. spec. spotřeba paliva Počet válců cm Pojezdové ústrojí Hydrostatické VARIPOWER VARIPOWER VARIPOWER PLUS VARIPOWER PLUS VARIPOWER PLUS Rychlostní rozsah - pracovní km/h 0 7/ / / / /0 20 Maximální pojezdová rychlost km/h /40 Objemy nádrží Rychlostní rozsah pracovní 2) l Nádrž hydraulického oleje hydraulický olej 3) l Nápravy Přední/zadní náprava planetová řídicí hnací náprava planetová řídicí hnací náprava planetová řídicí hnací náprava planetová řídicí hnací náprava planetová řídicí hnací náprava Uzávěrka diferenciálu přední nápravy % Úhel natočení kol max. 45 /45 max. 45 /45 max. 45 /45 max. 45 /45 max. 40 /40 Provozní a parkovací brzda, verze 40 km/h Typ nožní dvouokruhové lamelové brzdy s posilovačem Umístění přední a zadní náprava přední a zadní náprava přední a zadní náprava přední a zadní náprava přední a zadní náprava Parkovací brzda Typ ovládání kolébkovým spínačem na přístrojové desce, elektrohydraulická lamelová brzda s pružinovým posilovačem Umístění přední náprava přední náprava přední náprava přední náprava přední náprava Řízení hydrostatické hydrostatické hydrostatické hydrostatické hydrostatické Typ řízení 0 20 km/h řízení všech kol řízení všech kol řízení všech kol řízení všech kol řízení všech kol psí chod psí chod psí chod psí chod psí chod Typ řízení 0 40 km/h 4) řízení kol přední nápravy řízení kol přední nápravy řízení kol přední nápravy řízení kol přední nápravy řízení kol přední nápravy Hydraulická soustava Výkon/typ 88 kw, 110 l/210 bar 110 l/210 bar 110 l/250 bar zubový hydrogenerátor, s tlakovou regulací 88 kw, 150 l/210 bar (volitelně) 150 l/250 bar (volitelně) 150 l/250 bar hydrogenerátor se snímáním zatížení, s tlakovou regulací 103 kw, 150 l/250 bar 150 l/250 bar hydrogenerátor se snímáním zatížení, s tlakovou regulací Rychlospojky/počet 4-7 ks 4-7 ks 4-7 ks 4-7 ks 4-7 ks Elektrická soustava Třífázový alternátor V/A 12/95 12/95 12/95 12/95 12/95 Akumulátorová baterie V/Ah 12/135 12/135 12/135 12/135 12/135 Hmotnost Pohotovostní hmotnost 5) kg ) ) Max. povolená celková hmotnost kg Pneumatiky Rozměry pneumatik 405/70-20 MPT01 149B 405/70-20 MPT01 149B 405/70-20 MPT01 149B 405/70-20 MPT01 149B EM60 149B EM60 149B EM60 149B EM60 149B EM60 149B 17.5LR24 A A8 17.5LR24 A A8 17.5LR24 A A8 17.5LR24 A A8 17.5LR24 A A8 19.5LR24 A A8 19.5LR24 A A8 19.5LR24 A A8 19.5LR24 A A8 19.5LR24 A A8 460/70 R24 159A8 XMCL 500/70 R24 164A8 XMCL 500/70 R24 164A8 XMCL 500/70 R24 164A8 XMCL 500/70 R24 164A8 XMCL 500/70 R24 164A8 XMCL 460/70 R24 159A8 XMCL 460/70 R24 159A8 XMCL 460/70 R24 159A8 XMCL 460/70 R24 159A8 XMCL 500/70 R24 157A8 IT L-24 AS Profil 17.5L-24 AS Profil 17.5L-24 AS Profil 17.5L-24 AS Profil 17.5L-24 AS Profil 600/ PR 600/ PR 600/ PR 600/ PR 600/ PR Hodnoty platí pro TIER 3. 4) U verze 40 km/h je možný nejvyšší převodový stupeň pouze s řízením kol přední nápravy. 1) 2) DIN , min. cetanové číslo 45 5) Bez připojeného nářadí, s řidičem a plnou palivovou nádrží. 3) DIN T3. 6) S přídavným závažím 300 kg (na přání). Technické údaje a hmotnosti jsou nezávazné: konstrukční změny vyhrazeny Technická data

29 Dodejte mu hodně práce. Těší se na ni. Prostorná komfortní kabina s panoramatickým zasklením a dokonalým kruhovým výhledem 360 Ovládání jednou rukou pomocí pákového ovládače (servoproporcionální nastavení) Motory s vysokým točivým momentem a přesto úsporné s výkonem 88 kw a dokonce 103 kw podle ISO 9249 (TIER3) Hnací ústrojí VARIPOWER s automatickým přizpůsobením výkonu a točivého momentu v každé jízdní situaci Plynulé zrychlení z 0 na 40 km/h bez přerušení tahové síly Spojuje přednosti hydrodynamického a hydrostatického hnacího ústrojí Mimořádná manévrovatelnost díky řízení všech kol a malému poloměru zatáčení Absolutní stabilita díky optimální poloze těžiště a rozložení hmotnosti Teleskopický výložník s tlumením kmitů Tlumení dorazů v teleskopickém výložníku Reverzní ventilátor SCS Převodovka pro plazivé rychlosti a přídavná hydraulická soustava závislá na pojezdových podmínkách Volba směru jízdy na pákovém ovládači Automatická aretace nápravy při změně režimu řízení Zdvihací výška od 6,25 do 8,95 m Nosnost od 3,3 do 4,4 t Velmi snadná údržba a servis FIRST CLAAS SERVICE claas.com

30 AGRALL zemědělská technika a.s. Bantice 79 CZ Prosiměřice Tel.: /08 (Be) tschechisch 5/Agrall
