1 CHARAKTERISTIKA ODLUČOVAČE TUKŮ LTP PŘEHLED Názvosloví, označování : LTP odlučovače tuků plastové (dříve lapáky tuků plastové), další údaje vyjadřují : Jmenovitou velikost (max. průtok v l/s viz projektování) Provedení odlučovače H vnitřní provedení s hermeticky utěsněným víkem M venkovní provedení pro stabilizaci v terénu obetonováním S venkovní provedení pro stabilizaci v terénu obsypáním zeminou V doplňkové písmeno, které označuje provedení tělesa odlučovače s prostorem pro akumulaci odloučeného tuku T doplňkové písmeno, označující u kruhových odlučovačů vybavení teleskopickým krkem. Ten umožňuje vyrovnání víka odlučovače s terénem po zabudování odlučovače v rozmezí +/- 90 mm. Tvar nádrže odlučovače Bez označení standardní krabicový tvar K kruhový (válcový) tvar O oválný tvar Doplňující požadavky Spodní voda Úprava pro zabránění vyplavání tělesa odlučovače vztlakem spodní vody. Příklad : Příklad : Příklad : Příklad : LTP 4 H O LTP odlučovač tuků 4 jmenovitá velikost H vnitřní provedení s hermetickým víkem O oválný tvar nádrže LTP 2 MV LTP odlučovač tuků 2 jmenovitá velikost M provedení venkovní k obetonování V v nádrži je vyčleněn prostor pro akumulaci tuků krabicový tvar nádrže LTP 10 S LTP odlučovač tuků 10 jmenovitá velikost S provedení venkovní k obsypání krabicový tvar nádrže LTP 2 ST K spodní voda LTP odlučovač tuků 2 jmenovitá velikost S provedení venkovní k obsypání T teleskopický nástavec K kruhový tvar nádrže, úprava nádrže do spodní vody 1

2 Použití : Lapáky tuku plastové slouží k odlučování živočišných a rostlinných tuků a olejů z odpadních vod kuchyňských provozů, vývařoven, zpracování masa a masných výrobků, výroby mastí a dalších provozů, kde se tyto látky v odpadních vodách vyskytují. Jsou instalovány jako předřazené jednotky před čistírny odpadních vod, nebo kanalizaci. Umísťují se co nejblíže ke zdroji znečištění. Vhodné - pro odpadní vody uvedené shora a dále vody obsahující jemné mechanické nečistoty z kuchyňských provozů a masných výroben. Nevhodné - pro odpadní vody obsahující hrubé mechanické nečistoty nebo vody, které nejsou v souladu s předpisy o kanalizačním řádu. Rovněž pro odpadní vody z těch provozů, které obsahují tuky a oleje gravitačně neodlučitelné! Zakázané - pro splaškové odpadní vody a vody obsahující ropné produkty, fekálie, oleje minerálního původu a hořlavé kapaliny. Ekologické hledisko : Použitý materiál, provedení zařízení a jeho provoz nemá negativní vliv na životní prostředí. TECHNICKÝ POPIS Materiál : LTP jsou vyráběny v základním provedení z materiálu - polypropylen PP - polyethylen PE Na zvláštní přání mohou být odlučovače LTP vyrobeny z nerez oceli. Skladba konstrukce : LTP jsou vodotěsné svařené nádrže krabicového, válcového nebo oválného tvaru. LTP provedení H jsou samonosné nádrže s hermeticky utěsněným víkem, pro uložení na pevné ploše ve vnitřních prostorách nebo v betonové šachtě pod úrovní podlahy. LTP provedení M jsou v nesamonosném provedení s žebry po obvodě, v nichž jsou ocelové závlače, které zafixují nádrž v betonovém plášti. LTP provedení S jsou určeny ke stabilizaci v terénu zhutněným výkopkem. LTP provedení T jsou zakončeny teleskopickým víkem. To umožňuje vyrovnat rozdíly roviny terénu a roviny víka odlučovače v rozmezí +/- 90 mm. Používají se u odlučovačů kruhového (válcového) tvaru. LTP provedení V mají v odlučovači vyčleněn akumulační prostor na tuk. Toto provedení umožňuje odvoz tuku v delších intervalech, než běžné provedení, kde se tuk akumuluje pouze v prostoru zóny uklidnění. 2

3 Funkce : Odlučovače pracují na gravitačním principu odloučení tuků. Odlučovač sestává ze dvou komor z nichž první komora slouží k zachycení kalů z odpadní vody a druhá ke gravitačnímu odloučení tuků. Lehčí složky jako tuky a oleje se sbírají s hladiny a těžší pak ze dna, po vyčerpání nádrže. Provoz : Při provozu těchto zařízení je třeba dbát na to, aby byl pravidelně (cca 1x týdně) odebírán nebo odčerpáván nahromaděný tuk s hladiny vody, nebo když jeho vrstva přesahuje 5cm. Vnitřní provedení U těchto odlučovačů se tuk odebírá s hladiny a dává do připravené nádoby s hermetickým víkem, nebo se vyčerpá celý obsah nádrže fekálním vozem. Venkovní provedení Odlučovače v provedení V, jsou vybaveny akumulačním prostorem pro tuk, do kterého je možno sebraný tuk uskladnit. Tím se prodlouží interval pro odvoz odpadu. V ostatních případech se tuk odstraňuje jako u vnitřního provedení. Likvidací tuku může být pověřena pouze firma s oprávněním pro tuto činnost! Povrchová úprava : Bez povrchové úpravy. Barva bílá, černá nebo dle požadavku. Požární vlastnosti : Materiál použitý k výrobě má třídu hořlavosti C3 (lehce hořlavé) dle ČSN

4 TECHNICKÉ ÚDAJE Velikosti, hlavní rozměry, hmotnosti : Vnitřní provedení s hermetickým víkem H LTP tvar krabicový (standardní bez označení) TYP A B C D E F DN Hmotnost [] LTP 0,5H LTP 1 H LTP 2 H LTP 4 H LTP 7 H LTP 10 H LTP 15 H LTP tvar kruhový (válcový) K TYP A B C D H DN Hmotnost [] LTP 0,5 H-K LTP 1 H-K LTP 2 H-K

5 LTP tvar oválný O TYP A B DN Hmotnost [] LTP 2 H-O LTP 4 H-O Venkovní provedení pro stabilizaci v terénu obetonováním - M LTP tvar krabicový (standardní bez označení) TYP A B C D E F DN Hmot nost LTP 1 M LTP 2 M LTP 4 M LTP 7 M LTP 10 M LTP 15 M S akumulací tuku V TYP A B C D E F DN LTP 2 MV LTP 4 MV LTP 7 MV LTP 10 MV LTP 15 MV Hmot nost

6 Venkovní provedení pro stabilizaci v terénu obsypáním S LTP tvar krabicový (standardní bez označení) TYP A B C D E F DN LTP 1 S LTP 2 S LTP 4 S Hmot nost S akumulací tuků V TYP A B C D E F DN LTP 1 SV LTP 2 SV LTP 4 SV Hmot nost LTP tvar kruhový (válcový) K Vyrábí se v provedení s pevným nebo teleskopickým krkem (pro vyrovnání roviny víka s terénem). TYP A B C D H DN LTP 1 S-K LTP 1 ST-K /- 90 LTP 2 S-K LTP 2 ST-K / Hmo tnost Zvláštní příslušenství : Komínové nástavce, teleskopické nástavce, ocelové poklopy, betonové poklopy tř. A 15, plastové poklopy tř. A 15, plastová stupadla, potrubí pro odvětrání. Náhradní díly : Silikonové těsnění pro hermetické utěsnění vík odlučovačů. Přezky pro hermetická víka z nerezové nebo pozinkované oceli. 6

7 STAVEBNÍ REALIZACE Stavební realizace se provádí dle projektové dokumentace, která řeší návrh jmenovité velikosti odlučovače, vhodnost jeho umístění, přístup fekálního vozu, případně jiných prostředků, přívod teplé vody, výtlačné potrubí při nutnosti čerpání obsahu odlučovače. Tyto údaje doporučujeme konzultovat s výrobcem. Odlučovač LTP by měl být umístěn co nejblíže ke zdroji znečištění, aby nedocházelo k zanášení přívodního potrubí tuky. Odvětrání odlučovače LTP : Tam kde není odvětrané přívodní potrubí je třeba zajistit odvětrání odlučovače nad nejvyšší podlaží objektu. K tomu účelu se odlučovač opatří připojovacím potrubím, na které bude odvětrání napojeno dle obrázku. Odlučovače vnitřního provedení Odlučovače LTP vnitřního provedení jsou samonosné a osazují se na vodorovnou pevnou plochu bez nerovností. Odlučovač musí být snadno přístupný, místnost musí být odvětraná (při manipulaci s tuky se šíří zápach). Zakrytí odlučovačů : Odlučovač je zakryt nepochůzným hermetickým víkem. Plastové víko nepochůzné hermetické Je-li odlučovač instalován pod úrovní podlahy, musí být zakryt pochůzným krytem podle obrázku. Ocelové víko pochůzné nad hermetickým víkem 7

8 Odtah kalů : Rovina, na které je osazen odlučovač, smí být nejvýše 5 m pod příjezdovou komunikací, aby bylo možné fekálním vozem odtahovat kal. Pro snadnější odtah kalů je vhodné osadit odlučovač potrubím na odtah kalů. Potrubí musí být přímé s minimálním počtem kolen. Konec potrubí je osazen koncovkou pro připojení fekálního vozu, viz obrázek. Potrubí na odtah kalů Čerpání odtoku : V případech, kdy je venkovní kanalizace nad úrovní odtoku z odlučovače, musí se osadit výtokové potrubí přečerpávacím zařízením na znečištěnou vodu. Toto zařízení musí odpovídat kapacitě odlučovače a výtlačné výšce (WC fix BMTO). Přečerpávací stanice WC fix Odlučovače venkovní provedení Odlučovače k obsypání typu S se použijí pro osazení do menších hloubek, kdy ještě není potřeba doplnit nádrž odlučovače komínovým nástavcem. Odlučovače k obetonování M mají na bočních stěnách žebra, kterými jsou protaženy ocelové závlače, které kotví odlučovač v betonovém plášti. Výškové rozdíly mezi odlučovačem a terénem lze vyrovnat tzv. komínovými nástavci (viz dále). 8

9 Spodní voda : Pro případy, kdy je hladina spodní voda 0,3 m nad dnem odlučovače je nutné zajistit odlučovač proti deformaci a vyplavání. Dno a boky odlučovače se u výrobce opatří ocelovými závlačemi. Odlučovač se osadí do měkkého betonu tloušťky 100mm a obetonuje viz. obrázek. Zakrytí odlučovačů : Pochůzné zakrytí odlučovače krabicového provedení Ocelové pochůzné víko v rámu nad plastový víkem nádrž odlučovače Pochůzné zakrytí odlučovače kruhového provedení Betonový poklop tř. A 15 na odlučovači s teleskopickým víkem Betonový nebo plastový poklop tř. A 15 nad ostatními kruhovými odlučovači

10 Přejezdné zakrytí odlučovače Poklop tř. 250 na obetonovaném odlučovači krabicového nebo kruhového tvaru MAX. 300 Komínový nástavec : Je vhodný při osazování odlučovačů do větší hloubky pod úroveň terénu. Víko základního provedení odlučovače se pak osadí na komínový nástavec. h Připojení ke kanalizaci : Umístění a jmenovitá světlost přítokového a výtokového potrubí musí odpovídat nátokovému a výtokovému potrubí odlučovače. Přívodní a odpadní potrubí může být z různého materiálu jako např. PVC, PE, kamenina, litina atd. Spojení potrubí z rozdílného materiálu se řeší výběrem vhodné přesuvné spojky nebo pomocí točivé příruby. 10

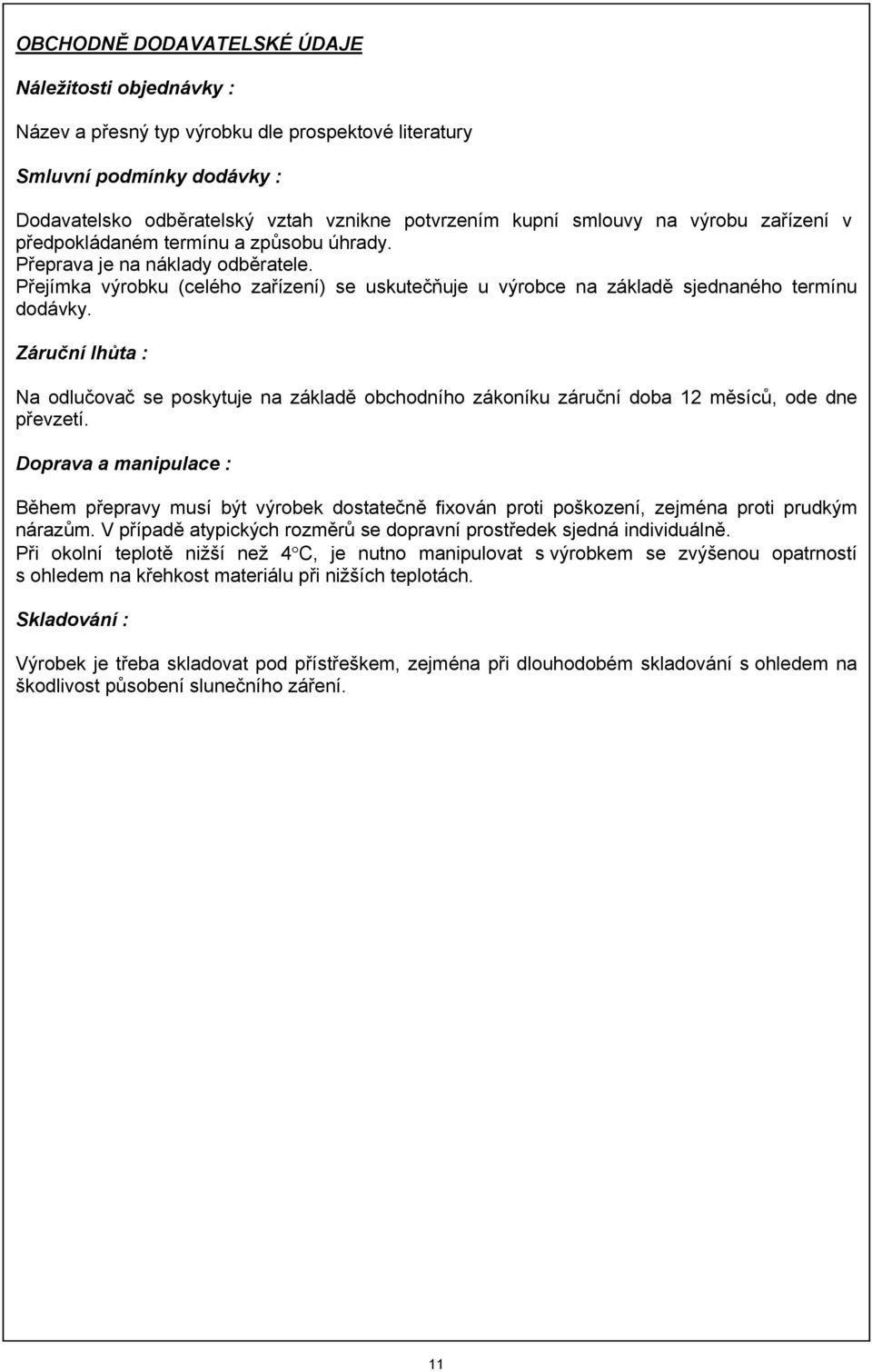

11 OBCHODNĚ DODAVATELSKÉ ÚDAJE Náležitosti objednávky : Název a přesný typ výrobku dle prospektové literatury Smluvní podmínky dodávky : Dodavatelsko odběratelský vztah vznikne potvrzením kupní smlouvy na výrobu zařízení v předpokládaném termínu a způsobu úhrady. Přeprava je na náklady odběratele. Přejímka výrobku (celého zařízení) se uskutečňuje u výrobce na základě sjednaného termínu dodávky. Záruční lhůta : Na odlučovač se poskytuje na základě obchodního zákoníku záruční doba 12 měsíců, ode dne převzetí. Doprava a manipulace : Během přepravy musí být výrobek dostatečně fixován proti poškození, zejména proti prudkým nárazům. V případě atypických rozměrů se dopravní prostředek sjedná individuálně. Při okolní teplotě nižší než 4 C, je nutno manipulovat s výrobkem se zvýšenou opatrností s ohledem na křehkost materiálu při nižších teplotách. Skladování : Výrobek je třeba skladovat pod přístřeškem, zejména při dlouhodobém skladování s ohledem na škodlivost působení slunečního záření. 11
